百分表使用方法由于千分表的读数精度比百分表高，所以百分表适用于尺寸精度为IT6～IT8级零件的校正和检验；千分表则适用于尺寸精度为IT5～IT7级零件的校正和检验。
百分表和千分表按其制造精度，可分为0级、1级、2级三种，0级精度较高。
使用时，应按照零件的形状和精度要求,选用合适的百分表或千分表的精度等级和测量范围.使用百分表和千分表时，必须注意以下几点；1、使用前，应检查测量杆活动的灵活性。
即轻轻推动测量杆时,测量杆在套筒内的移动要灵活，没有任何轧卡现象，且每次放松后，指针能回复到原来的刻度位置。
2、使用百分表或千分表时,必须把它固定在可靠的夹持架上（如固定在万能表架或磁性表座上，图1所示），夹持架要安放平稳,免使测量结果不准确或摔坏百分表。
用夹持百分表的套筒来固定百分表时，夹紧力不要过大,以免因套筒变形而使测量杆活动不灵活。
图1 安装在专用夹持架上的百分表3、用百分表或千分表测量零件时,测量杆必须垂直于被测量表面。
图2所示。
即使测量杆的轴线与被测量尺寸的方向一致，否则将使测量杆活动不灵活或使测量结果不准确。
图2 百分表安装方法4、测量时，不要使测量杆的行程超过它的测量范围;不要使测量头突然撞在零件上；不要使百分表和千分表受到剧烈的振动和撞击,亦不要把零件强迫推入测量头下，免得损坏百分表和千分表的机件而失去精度。
因此，用百分表测量表面粗糙或有显著凹凸不平的零件是错误的。
5、用百分表校正或测量零件时，如图3所示。
应当使测量杆有一定的初始测力。
即在测量头与零件表面接触时,测量杆应有0。
3～1mm的压缩量（千分表可小一点，有0.1mm即可）,使指针转过半圈左右，然后转动表圈,使表盘的零位刻线对准指针。
轻轻地拉动手提测量杆的圆头,拉起和放松几次,检查指针所指的零位有无改变。
当指针的零位稳定后，再开始测量或校正零件的工作。
如果是校正零件，此时开始改变零件的相对位置,读出指针的偏摆值,就是零件安装的偏差数值.图3 百分表尺寸校正与检验方法6、检查工件平整度或平行度时，如图4所示.将工件放在平台上,使测量头与工件表面接触,调整指针使摆动，然后把刻度盘零位对准指针，跟着慢慢地移动表座或工件，当指针顺时针摆动时,说明了工件偏高，反时针摆动，则说明了工件偏低了。
千分表的使用方法(可以直接使用，可编辑实用优秀文档，欢迎下载）百分表和千分表的使用方法一百分表的结构百分表和千分表，都是用来校正零件或夹具的安装位置检验零件的形状精度或相互位置精度的。
它们的结构原理没有什么大的不同，就是千分表的读数精度比较高，即千分表的读数值为0.001mm，而百分表的读数值为0.01mm。
车间里经常使用的是百分表，因此，本节主要是介绍百分表。
百分表的外形如图5-1所示。
8为测量杆，6为指针，表盘3上刻有100个等分格，其刻度值(即读数值)为0.01mm。
当指针转一圈时，小指针即转动一小格，转数指示盘5的刻度值为1mm。
用手转动表圈4时，表盘3也跟着转动，可使指针对准任一刻线。
测量杆8是沿着套筒7上下移动的，套筒8可作为安装百分表用。
9是测量头，2是手提测量杆用的圆头。
图5-2是百分表内部机构的示意图。
带有齿条的测量杆1的直线移动，通过齿轮传动(Z1 、Z2 、Z3)，转变为指针2的回转运动。
齿轮Z4和弹簧3使齿轮传动的间隙图5-1 百分表始终在一个方向，起着稳定指针位置的作用。
弹簧4是控制百分表的测量压力的。
百分表内的齿轮传动机构，使测量杆直线移动1mm时，指针正好回转一圈。
由于百分表和千分表的测量杆是作直线移动的，可用来测量长度尺寸，所以它们也是长度测量工具。
目前，国产百分表的测量范围(即测量杆的最大移动量)，有0～3mm；0～5mm；0～10mm的三种。
读数值为0,001mm的千分表，测量范围为0～1mm。
图5-2 百分表的内部结构二百分表和千分表的使用方法由于千分表的读数精度比百分表高，所以百分表适用于尺寸精度为IT6～IT8级零件的校正和检验；千分表则适用于尺寸精度为IT5～IT7级零件的校正和检验。
百分表和千分表按其制造精度，可分为0、1和2级三种，0级精度较高。
使用时，应按照零件的形状和精度要求，选用合适的百分表或千分表的精度等级和测量范围。
使用百分表和千分表时，必须注意以下几点；1 使用前，应检查测量杆活动的灵活性。
![杠杆百分表和千分表使用方法[1]](https://img.taocdn.com/s1/m/26853433854769eae009581b6bd97f192279bfc4.png)

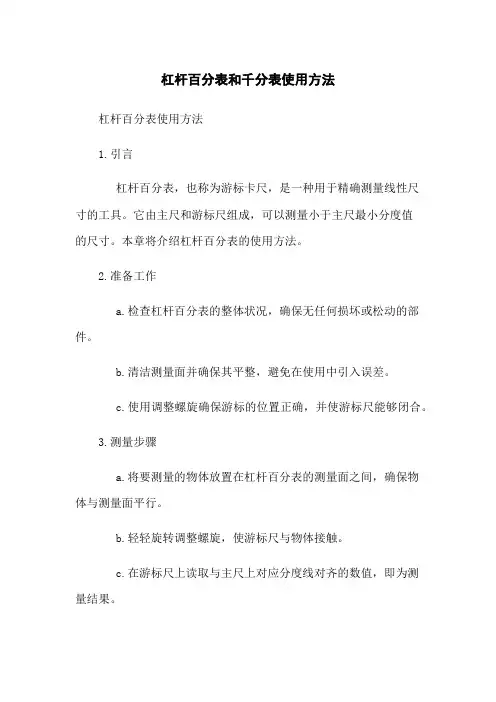

杠杆百分表和千分表使用方法杠杆百分表和千分表使用方法介绍杠杆百分表和千分表是精密测量工具，常用于工程、制造和科技领域中进行准确测量。
本文将介绍如何正确使用杠杆百分表和千分表，以确保准确测量结果。
1. 杠杆百分表使用方法杠杆百分表是一种用来测量物体尺寸的工具，其测量精度可以达到百分之一毫米。
以下是使用杠杆百分表的步骤：1. 准备工作：确保测量杠杆百分表的可动活塞是干净、无划痕和无损坏的。
同时确保测量物体表面也是干净的。
2. 放置杠杆百分表：将杠杆百分表的测头放置在待测量物体上，以确保测量位置正确。
3. 读数：在测量过程中，应使用放大镜或者调节眼睛与测量物体保持适当距离，以便准确读取杠杆百分表上的刻度。
杠杆百分表通常有两个刻度盘，一个主刻度盘和一个副刻度盘。
主刻度盘具有毫米刻度，而副刻度盘通常是百分之一毫米的刻度。
4. 定位：使用杠杆百分表的测量臂来紧密夹住测量物体。
确保尺寸的一端位于测量平板上的参考零点位置，然后将另一端与测量物体的另一侧轻轻接触。
5. 读取测量结果：通过读取主刻度盘上与刻度线对齐的数值来获得测量结果的整数部分，然后通过观察副刻度盘上的指示来确定小数部分。
将两个部分合并，以获得完整的测量尺寸。
2. 千分表使用方法千分表是一种用来测量小尺寸物体尺寸的工具，其测量精度可以达到千分之一毫米。
以下是使用千分表的步骤：1. 准备工作：确保测量千分表的可动活塞是干净、无划痕和无损坏的。
同时确保测量物体表面也是干净的。
2. 放置千分表：将千分表的测头放置在待测量物体上，以确保测量位置正确。
3. 读数：在测量过程中，应使用放大镜或者调节眼睛与测量物体保持适当距离，以便准确读取千分表上的刻度。
千分表通常有两个刻度盘，一个主刻度盘和一个副刻度盘。
主刻度盘具有毫米刻度，而副刻度盘通常是千分之一毫米的刻度。
4. 定位：使用千分表的可动活塞来紧密夹住测量物体。
确保尺寸的一端位于千分表的参考零点位置，然后将另一端与测量物体的另一侧轻轻接触。
杠杆百分表和千分表使用方法杠杆百分表和千分表使用方法1.引言1.1\t介绍杠杆百分表和千分表的作用和用途1.2\t说明本文档的目的和结构2.杠杆百分表的使用方法2.1\t查看杠杆百分表的刻度和测量范围2.2\t如何正确使用杠杆百分表2.2.1\t将杠杆百分表正确放置在测量目标上 2.2.2\t调整刻度轮，使刻度线与测量目标对齐 2.2.3\t读取杠杆百分表上的测量结果2.3\t杠杆百分表的注意事项2.3.1\t避免过度扭曲杠杆2.3.2\t保持杠杆百分表的清洁和精确性2.3.3\t防止杠杆百分表的损坏3.千分表的使用方法3.1\t千分表的结构和工作原理3.2\t如何正确使用千分表3.2.1\t将千分表置于测量目标上，并调整刻度轮至最小刻度3.2.2\t旋转刻度盘，使测量指针对齐目标3.2.3\t读取千分表上的测量结果3.3\t千分表的注意事项3.3.1\t避免千分表的过度扭曲和不当使用3.3.2\t保持千分表干净和精确3.3.3\t存储千分表时需注意防震和防潮4.附件4.1\t杠杆百分表的示意图4.2\t千分表的示意图5.法律名词及注释5.1\t杠杆百分表：一种用于测量物体长度、厚度等尺寸的测量工具，通过杠杆原理和百分表测量原理实现精确的测量结果。
5.2\t千分表：一种用于测量物体长度、厚度等尺寸的测量工具，通过精细的螺旋机构和千分表测量原理实现更高精确度的测量结果。
6.本文所涉及的法律名词及注释6.1\t杠杆原理：物体在杠杆上平衡的原理，用于测量工具的测量精度。
6.2\t百分表测量原理：利用刻度轮和刻度盘测量物体尺寸，通过百分表的指针读数得出测量结果。
6.3\t精确度：测量工具的测量结果所具备的准确性和精确程度。
6.4\t螺旋机构：千分表中的一种结构，通过螺旋装置实现更高精确度的测量结果。
杠杆百分表和千分表使用方法杠杆百分表和千分表使用方法1. 介绍杠杆百分表和千分表是工程测量中常见的精密测量工具，用于测量物体的长度、厚度和间距等。
本文将介绍如何正确使用杠杆百分表和千分表进行测量，并提供一些操作技巧和注意事项。
2. 杠杆百分表的使用方法杠杆百分表是一种基于杠杆原理的测量工具，由两个测量脚和一个可移动杠杆组成。
以下是杠杆百分表的使用方法：1. 将杠杆百分表的脚放置在待测长度的两端，确保脚与被测物体接触紧密。
2. 轻轻旋转杠杆，使其移动至脚与被测物体之间，并使脚与物体之间产生一定的夹持力。
3. 通过读取杠杆上的刻度，确定被测物体的长度。
杠杆刻度通常包括毫米和厘米。
使用杠杆百分表时需要注意以下几点：- 在测量之前，应检查杠杆百分表的零位置是否正确，即测量脚是否完全闭合时刻度是否指向零刻度线。
- 测量时应保持轻柔且稳定的操作力，避免给被测物体造成额外的压力。
- 进行多次测量，并取平均值以提高测量的准确性。
- 避免使用杠杆百分表测量弹性较大的材料，以免引起测量误差。
3. 千分表的使用方法千分表是一种非常精密的测量工具，用于测量极小距离，通常精度可达到千分之一毫米。
以下是千分表的使用方法：1. 将千分表的测量脚放置在待测长度的两端，确保脚与被测物体接触紧密。
2. 轻轻旋转千分表的测量轮，使其与被测物体之间产生一定的夹持力。
需要注意的是，测量轮的旋转方向应与脚的移动方向一致。
3. 通过读取千分表上的刻度，确定被测物体的长度。
千分表通常包括毫米、厘米和千分之一毫米的刻度。
在使用千分表时应注意以下几点：- 在测量之前，应检查千分表的零位置是否正确，即测量脚是否完全闭合时刻度是否指向零刻度线。
- 操作时应保持千分表稳定，避免产生额外的震动和振动。
- 进行多次测量，并取平均值以提高测量的精度。
- 避免使用千分表对硬度较大的材料进行测量，以免损坏测量脚和刻度系统。
4. 总结杠杆百分表和千分表是工程测量中常用的精密测量工具，能够提供较高的测量准确度。

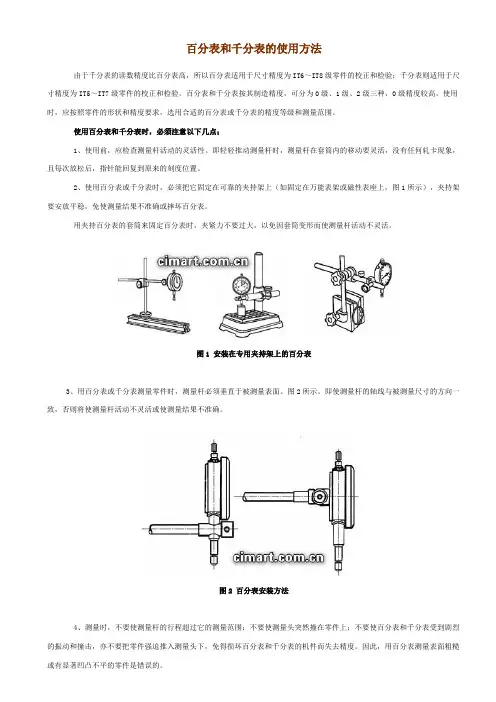

百分表和千分表的使用方法由于千分表的读数精度比百分表高，所以百分表适用于尺寸精度为IT6～IT8级零件的校正和检验；千分表则适用于尺寸精度为IT5～IT7级零件的校正和检验。
百分表和千分表按其制造精度，可分为0级、1级、2级三种，0级精度较高。
使用时，应按照零件的形状和精度要求，选用合适的百分表或千分表的精度等级和测量范围。
使用百分表和千分表时，必须注意以下几点；1、使用前，应检查测量杆活动的灵活性。
即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有任何轧卡现象，且每次放松后，指针能回复到原来的刻度位置。
2、使用百分表或千分表时，必须把它固定在可靠的夹持架上（如固定在万能表架或磁性表座上，图1所示），夹持架要安放平稳，免使测量结果不准确或摔坏百分表。
用夹持百分表的套筒来固定百分表时，夹紧力不要过大，以免因套筒变形而使测量杆活动不灵活。
图1 安装在专用夹持架上的百分表3、用百分表或千分表测量零件时，测量杆必须垂直于被测量表面。
图2所示。
即使测量杆的轴线与被测量尺寸的方向一致，否则将使测量杆活动不灵活或使测量结果不准确。
图2 百分表安装方法4、测量时，不要使测量杆的行程超过它的测量范围；不要使测量头突然撞在零件上；不要使百分表和千分表受到剧烈的振动和撞击，亦不要把零件强迫推入测量头下，免得损坏百分表和千分表的机件而失去精度。
因此，用百分表测量表面粗糙或有显著凹凸不平的零件是错误的。
5、用百分表校正或测量零件时，如图3所示。
应当使测量杆有一定的初始测力。
即在测量头与零件表面接触时，测量杆应有0.3～1mm的压缩量（千分表可小一点，有0.1mm即可），使指针转过半圈左右，然后转动表圈，使表盘的零位刻线对准指针。
轻轻地拉动手提测量杆的圆头，拉起和放松几次，检查指针所指的零位有无改变。
当指针的零位稳定后，再开始测量或校正零件的工作。
如果是校正零件，此时开始改变零件的相对位置，读出指针的偏摆值，就是零件安装的偏差数值。
各种测量工具的使用方法及注意事项一、百分表、千分表1、百分表应固定在可靠的表架上，根据测量需要，可选择带平台的表架或万能表架。
2、百分表应牢固地装夹在表架夹具上，但夹紧力不宜过大，以免使装夹套筒变形卡住测杆，应检查测杆移动是否灵活。
夹紧后不可再转动百分表。
3、测量前须检查百分表夹牢又不影响其灵敏度，为此可检查其重复性，即多次提拉百分表测杆略高于工件高度，放下测杆使之与工件接触，在重复性较好的情况下，才可以进行测量。
4、在测量时，应轻轻提起测杆，将工件移至测头下面，缓慢下降测头，使之与工件接触。
不准把工件强迫推入至测头下，也不准急骤下降测头，以免产生瞬时冲击测力，给测量带来误差。
在测头与工件表面接触时，测杆应有0.3~1毫米的压缩量，以保持一定的起始测量力。
5、测杆与被测工件必须垂直，否则将产生较大的测量误差。
6、测量圆柱形工件时，测杆轴线应与圆柱形工件直径方向一致。
7、根据工件的不同，应选择合适形状的测头进行测量。
如可用平测头测量球形的工件，可用球面测头测量圆柱形或平表面工件，可用小测头或曲率很小的球面测头量测凹面或形状复杂的表面。
测量薄工件时须在正反方向上各测量一次，取最小值，以免由于工件弯曲，不能正确反映其尺寸。
8、测量杆上不要加油，以免油污进入表内，影响表的传动机构和测杆移动的灵活性。
二、内径百分表和内径千分表1、在测量前须根据被测工件的尺寸，选用相应尺寸的测头，调整内径千分表零位。
使用后也要对零位，以便观察内径千分表变化情况。
2、在调整及测量工作中，内径百分表的测头应与环规及被测孔径垂直，即在径向找最大值，在轴向找其最小值。
测量槽宽时，在径向及轴向找其最小值。
具有定心器的内径百分表在测量量内孔时，只要将仪器按孔的轴线方向来回摆动，其最小值即为孔的直径。
3、内径千分表读数值的精度比内径百分表高，更应注意使用不当带来的影响。
4、测量杆外面是套管，套管外还有塑料管，手只能捏在塑料管上，不要将人体的热传到内径千分表测量杆上。
杠杆百分表和千分表使用方法
笨小狼收集
杠杆百分表
杠杆百分表又被称为杠杆表或靠表，是利用杠杆-齿轮传动机构或者杠杆-螺旋传动机构,将尺寸变化为指针角位移,并指示出长度尺寸数值的计量器具.用于测量工件几何形状误差和相互位置正确性，并可用比较法测量长度。
杠杆百分表目前有正面式、侧面式及端面式几种类型.
杠杆百分表的分度值为0.01mm,测量范围不大于1mm.它的表盘是对称刻度的.
杠杆百分表可用于测量形位误差,也可用于比较测量的方法测量实际尺寸,还可以测量小孔、凹槽、孔距、坐标尺寸等.
在使用时应注意使测量运动方向与测头中心线垂直，以免产生测量误差。
对此表的易磨损件，如齿轮、测头、指针、刻度盘、透明盘等均可按用户修理需要供应。
体积小、精度高，适应于一般百分表难以测量的场所
杠杆千分表同之，只是精度上的区别
一、使用注意事项
1、千分表应固定在可靠的表架上，测量前必须检查千分表是否夹牢，并多次提拉千分表测量杆与工件接触，观察其重复指示值是否相同。
2、测量时，不准用工件撞击测头，以免影响测量精度或撞坏千分表。
为保持一定的起始测量力，测头与工件接触时，测量杆应有0.3～0.5mm的压缩量。
3、测量杆上不要加油，以免油污进入表内，影响千分表的灵敏度。
4、千分表测量杆与被测工件表面必须垂直，否则会产生误差。
5、杠杆千分表的测量杆轴线与被测工件表面的夹角愈小，误差就愈小。
如果由于测量需要，α角无法调小时（当α>15°），其测量结果应进行修正。
从图1可知，当平面上升距离为α时，杠杆千分表摆动的距离为b，也就是杠杆千分表的读数为b，因为b>α，所以指示读数增大。
具体修正计算式如下：
α=bcosa
例、用杠杆千分表测量工件时，测量杆轴线与工件表面夹角α为30°，测量读数为0.048mm，求正确测量值。
解α=bcosa=0.048×cos30°=0.048×0.866=0.0416（mm）
图1 杠杆千分表测杆轴线位置引起的测量误差
二、杠杆百分表体积较小，适合于零件上孔的轴心线与底平面的平行度的检查，如图2所示。
将工件底平面放在平台上，使测量头与A端孔表面接触，左右慢慢移动表座，找出工件孔径最底点，调整指针至零位，将表座慢慢向B端推进。
也可以工件转换方向，再使测量头与B端孔表面接触，A、B两端指针最底点和最高点在全程上读数的最大差值，就是全部长度上的平行度误差。
图2 孔的轴心线与底平面的平行度检验方法
三、用杠杆百分表检验键槽的直线度时，如图3所示。
在键槽上插入检验块，将工件放在V形铁上，百分表的测头触及检验块表面进行调整，使检验块表面与轴心线平行。
调整好平行度后，将测头接触A端平面，调整指针至零位，将表座慢慢向B端移动，在全程上检验。
百分表在全程上读数的最大代数差值，就是水平面内的直线度误差。
图3 键槽直线度的检测方法
四、检验车床主轴轴向窜动量时，在主轴锥孔内插入一根短锥检验棒，在检验棒中心孔放一颗钢珠，将千分表固定在车床上，使千分表平测头顶在钢珠上（图4位置A），沿主轴轴线加一力F，旋转主轴进行检验，千分表读数的最大差值，就是主轴轴向窜动的误差。
图4 主轴轴向窜动和轴肩支承面跳动检验
五、车床主轴轴肩支承面跳动的检验时，将千分表固定在车床上使其测头顶在主轴轴肩支承面靠近边缘处（图4位置B），沿主轴轴线加一力F，旋转主轴检验。
千分表的最大读数差值，就是主轴轴肩支承面的跳动误差。
检验主轴的轴向窜动和轴肩支承面跳动时外加一轴向力F，是为了消除主轴轴承轴向间隙对测量结果的影响。
其大小一般等于1／2～1倍主轴重量。
六、内外圆同轴度的检验，在排除内外圆本身的形状误差时，可用圆跳动量的来计算。
以内孔为基准时，可把工件装在两顶尖的心轴上，用百分表或扛杆表检验（图5）。
百分表（杠杆表）在工件转一周的读数，就是工件的圆跳动。
以外圆为基准时，把工件放在V形铁上，如图6所示，用杠杆表检验。
这种方法可测量不能安装在心轴上的工件。
图5 在心轴上检验圆跳动
图6 在V形铁上检验圆跳动
七、齿向准确度检验，如图7所示。
将锥齿轮套入测量心轴，心轴装夹于分度头上，校正分度头主轴使其处于准确的水平位置，然后在游标高度尺上装一杠杆百分表，用百分表找出测量心轴上母线的最高点，并调整零位，将游标高度尺连同百分表降下一个心轴半径尺寸，此时百分表的测头零位正好处在锥齿轮的中心位置上。
再用调好零位的百分表去测量齿轮处于水平方向的某一个齿面，使该齿大小端的齿面最高点都处在百分表的零位上。
此时，该齿面的延伸线与齿轮轴线重合。
以后，只须摇动分度盘依次进行分齿，并测量大小端读数是否一致，若读数一致，说明该齿侧方向齿向精度是合格的，否则，该项精度有误差。
一侧齿测量完毕后，将百分表测头改成反方向，用同样的方法测量轮齿另一侧的齿向精度。
