百分表、千分表的使用方法

  • 格式：ppt
  • 大小：446.50 KB
  • 文档页数：11

下载文档原格式

  / 11

合集下载

杠杆百分表和千分表使用方法

杠杆百分表和千分表使用方法

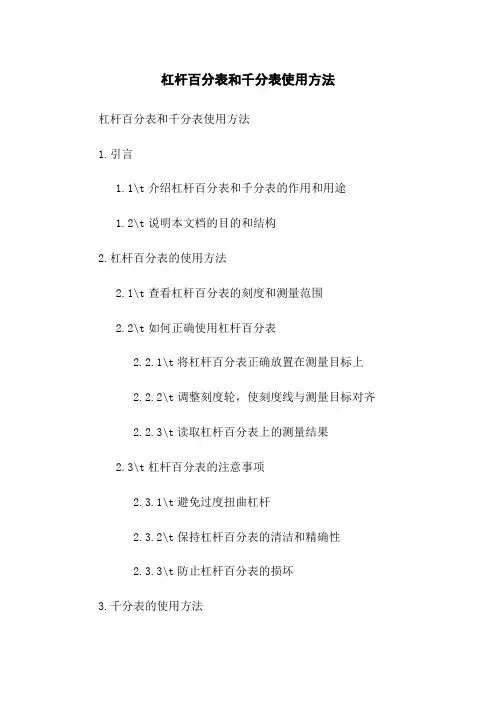

杠杆百分表和千分表使用方法杠杆百分表和千分表使用方法1.引言1.1\t介绍杠杆百分表和千分表的作用和用途1.2\t说明本文档的目的和结构2.杠杆百分表的使用方法2.1\t查看杠杆百分表的刻度和测量范围2.2\t如何正确使用杠杆百分表2.2.1\t将杠杆百分表正确放置在测量目标上 2.2.2\t调整刻度轮，使刻度线与测量目标对齐 2.2.3\t读取杠杆百分表上的测量结果2.3\t杠杆百分表的注意事项2.3.1\t避免过度扭曲杠杆2.3.2\t保持杠杆百分表的清洁和精确性2.3.3\t防止杠杆百分表的损坏3.千分表的使用方法3.1\t千分表的结构和工作原理3.2\t如何正确使用千分表3.2.1\t将千分表置于测量目标上，并调整刻度轮至最小刻度3.2.2\t旋转刻度盘，使测量指针对齐目标3.2.3\t读取千分表上的测量结果3.3\t千分表的注意事项3.3.1\t避免千分表的过度扭曲和不当使用3.3.2\t保持千分表干净和精确3.3.3\t存储千分表时需注意防震和防潮4.附件4.1\t杠杆百分表的示意图4.2\t千分表的示意图5.法律名词及注释5.1\t杠杆百分表：一种用于测量物体长度、厚度等尺寸的测量工具，通过杠杆原理和百分表测量原理实现精确的测量结果。

5.2\t千分表：一种用于测量物体长度、厚度等尺寸的测量工具，通过精细的螺旋机构和千分表测量原理实现更高精确度的测量结果。

6.本文所涉及的法律名词及注释6.1\t杠杆原理：物体在杠杆上平衡的原理，用于测量工具的测量精度。

6.2\t百分表测量原理：利用刻度轮和刻度盘测量物体尺寸，通过百分表的指针读数得出测量结果。

6.3\t精确度：测量工具的测量结果所具备的准确性和精确程度。

6.4\t螺旋机构：千分表中的一种结构，通过螺旋装置实现更高精确度的测量结果。

百分表和千分表的操作规程及维护保养

百分表和千分表的操作规程及维护保养

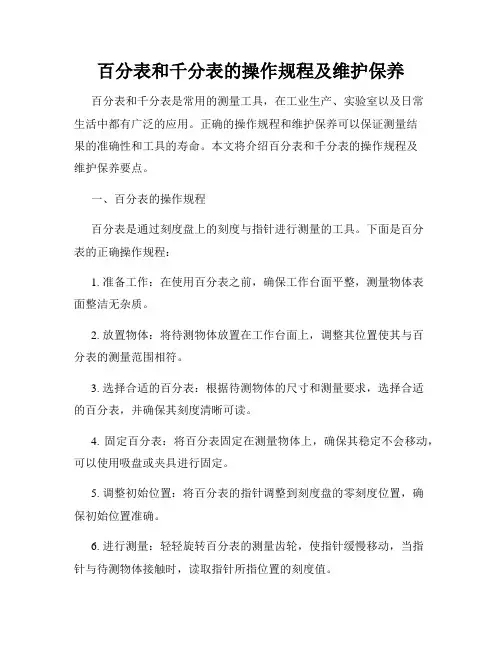

百分表和千分表的操作规程及维护保养百分表和千分表是常用的测量工具，在工业生产、实验室以及日常生活中都有广泛的应用。

正确的操作规程和维护保养可以保证测量结果的准确性和工具的寿命。

本文将介绍百分表和千分表的操作规程及维护保养要点。

一、百分表的操作规程百分表是通过刻度盘上的刻度与指针进行测量的工具。

下面是百分表的正确操作规程：1. 准备工作：在使用百分表之前，确保工作台面平整，测量物体表面整洁无杂质。

2. 放置物体：将待测物体放置在工作台面上，调整其位置使其与百分表的测量范围相符。

3. 选择合适的百分表：根据待测物体的尺寸和测量要求，选择合适的百分表，并确保其刻度清晰可读。

4. 固定百分表：将百分表固定在测量物体上，确保其稳定不会移动，可以使用吸盘或夹具进行固定。

5. 调整初始位置：将百分表的指针调整到刻度盘的零刻度位置，确保初始位置准确。

6. 进行测量：轻轻旋转百分表的测量齿轮，使指针缓慢移动，当指针与待测物体接触时，读取指针所指位置的刻度值。

保留小数点后的位数。

8. 清洁和保养：使用完毕后，及时清洁百分表表面，确保刻度清晰可读，存放在干燥的环境中，防止生锈和损坏。

二、千分表的操作规程千分表是一种高精度的测量工具，其测量范围更小，精确度更高。

下面是千分表的正确操作规程：1. 准备工作：在使用千分表之前，确保工作台面平整，测量物体表面整洁无杂质。

2. 放置物体：将待测物体放置在工作台面上，调整其位置使其与千分表的测量范围相符。

3. 选择合适的千分表：根据待测物体的尺寸和测量要求，选择合适的千分表，并确保其刻度清晰可读。

4. 固定千分表：将千分表固定在测量物体上，确保其稳定不会移动，可以使用吸盘或夹具进行固定。

5. 调整初始位置：将千分表的指针调整到刻度盘的零刻度位置，确保初始位置准确。

6. 进行测量：小心旋转千分表的测量齿轮，使指针缓慢移动，当指针与待测物体接触时，读取指针所指位置的刻度值。

保留小数点后的位数。

百分表和千分表的使用方法

百分表和千分表的使用方法

百分表和千分表的使用方法计量知识 2009-09-01 10:10 阅读1754 评论0字号：大中小由于千分表的读数精度比百分表高，所以百分表适用于尺寸精度为IT6～IT8级零件的校正和检验；千分表则适用于尺寸精度为IT5～IT7级零件的校正和检验。

百分表和千分表按其制造精度，可分为0、1和2级三种，0级精度较高。

使用时，应按照零件的形状和精度要求，选用合适的百分表或千分表的精度等级和测量范围。

使用百分表和千分表时，必须注意以下几点：1、使用前，应检查测量杆活动的灵活性。

即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有任何轧卡现象，且每次放松后，指针能回复到原来的刻度位置。

2、使用百分表或千分表时，必须把它固定在可靠的夹持架上，夹持架要安放平稳，免使测量结果不准确或摔坏百分表。

用夹持百分表的套筒来固定百分表时，夹紧力不要过大，以免因套筒变形而使测量杆活动不灵活。

1、用百分表或千分表测量零件时，测量杆必须垂直于被测量表面。

即使测量杆的轴线与被测量尺寸的方向一致，否则将使测量杆活动不灵活或使测量结果不准确。

2、测量时，不要使测量杆的行程超过它的测量范围；不要使测量头突然撞在零件上；不要使百分表和千分表受到剧烈的振动和撞击，亦不要把零件强迫推入测量头下，免得损坏百分表和千分表的机件而失去精度。

因此，用百分表测量表面粗糙或有显著凹凸不平的零件是错误的。

3、用百分表校正或测量零件时，应当使测量杆有一定的初始测力。

即在测量头与零件表面接触时，测量杆应有0.3～1mm的压缩量(千分表可小一点，有0.1mm即可)，使指针转过半圈左右，然后转动表圈，使表盘的零位刻线对准指针。

轻轻地拉动手提测量杆的圆头，拉起和放松几次，检查指针所指的零位有无改变。

当指针的零位稳定后，再开始测量或校正零件的工作。

如果是校正零件，此时开始改变零件的相对位置，读出指针的偏摆值，就是零件安装的偏差数值。

4、检查工件平整度或平行度时。

将工件放在平台上，使测量头与工件表面接触，调整指针使摆动～转，然后把刻度盘零位对准指针，跟着慢慢地移动表座或工件，当指针顺时针摆动时，说明了工件偏高，反时针摆动，则说明了工件偏低了。

数字百分表说明书

数字百分表说明书

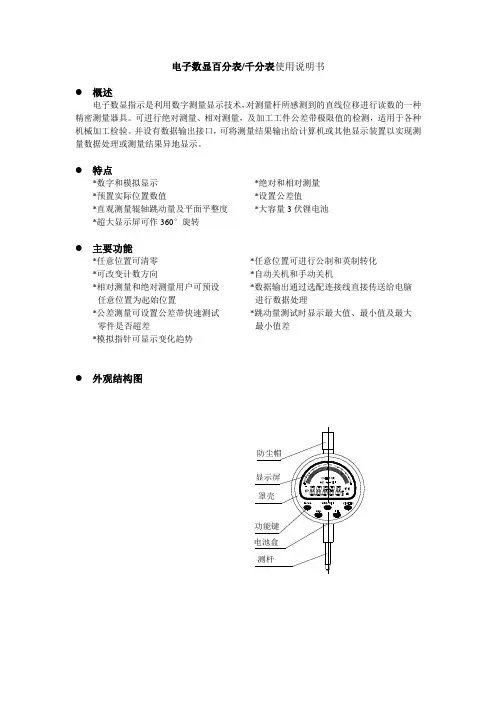

电子数显百分表/千分表使用说明书●概述电子数显指示是利用数字测量显示技术，对测量杆所感测到的直线位移进行读数的一种精密测量器具。

可进行绝对测量、相对测量，及加工工件公差带极限值的检测，适用于各种机械加工检验。

并设有数据输出接口，可将测量结果输出给计算机或其他显示装置以实现测量数据处理或测量结果异地显示。

●特点*数字和模拟显示*绝对和相对测量*预置实际位置数值*设置公差值*直观测量辊轴跳动量及平面平整度*大容量3伏锂电池*超大显示屏可作360°旋转●主要功能*任意位置可清零*任意位置可进行公制和英制转化*可改变计数方向*自动关机和手动关机*相对测量和绝对测量用户可预设*数据输出通过选配连接线直接传送给电脑任意位置为起始位置进行数据处理*公差测量可设置公差带快速测试*跳动量测试时显示最大值、最小值及最大零件是否超差最小值差*模拟指针可显示变化趋势●外观结构图按键操作说明：注：以下说明中短按按键表示短促按动按键，时间小于1秒；长按按键 表示按住按键时间超过2秒。

基本测量状态指单一位移测量状态，无其它辅助功能。

● ZERO/ON （清零键）1、 基本状态下在相对测量时短按ZERO/ON 键，读数显示为零，当前位置为相对零点。

2、 绝对测量状态（ABS ）时短按ZERO/ON 键，读数为预设的起始数值（该数字在SET状态下设置，见ABS/SET 键操作说明）。

3、 长按ZERO/ON 键关机，显示全部关闭；关机状态下按ZERO/ON 键可开机。

● In/mm （公英制转换键）1、 短按In/mm 键可随时进行公英制单位的转换。

显示mm 符号为公制单位；显示in 符号为英制单位。

2、 长按In/mm 键可进行指针灵敏度调节。

（如下图：数值是1时，指针每格为0.01mm ；数值是2时，指针每格为0.001mm 。

）（注：百分表没此功能）3、 长按In/mm 键可进行时间设置，所设置的时间为自动关机的时间。

千分表百分表的使用知识培训

千分表百分表的使用知识培训
下面将以测量Φ95+0.04/+0.02孔径为例，讲解用百分表/千分 表测量内径的使用方法。
千分表/百分表的使用
1.依据要测量的孔径的实际规格Φ95+0.04/+0.02mm ，选择测量
范围为50-160mm的百分表/千分表测量架。 将百分表/千分表装卡在弹性夹头当中，并使指针转过一圈左右，
旋紧，锁紧螺母或锁紧装置。
二、百分表/千分表的使用 用内径百分表/千分表测量内径是一种比较量法，测量前应根据
被测孔径的大小，在专用的环规或百分尺/千分尺上调整好尺寸后才 能使用。
调整内径百分表/千分表的尺寸时，选用可替换测头的长度及其 伸出的距离 (大尺寸内径百分表的可替换测头，是用螺纹旋上去的， 故可调整伸出的距离，小尺寸的不能调整 )，应使被测尺寸在活动 测头总移动量的中间位置。
6～10mm；10～18mm；18 ～ 35mm ；35～50mm；50～160mm。
活动测量头
千分表/百分表的使用
3.百分表/千分表的区别： 百分表：分辨力0.01mm, 表盘上每小格表示0.01mm 千分表：分辨力0.001mm, 表盘上每小格表示0.001mm
百分表
千分表
千分表/百分表的使用
千分表/百分表的使用
4.依照校对环规进行校对。将活动测头对齐校对环规的刻线位置， 在孔的轴线方向来回摆动，在轴向找出最小值（即孔的直径处拐 点）。
千分表/百分表的使用
4.假设要将百分表/千分表“0”位置设定为Φ95，那么依照校对环规 的规格Φ95.0192，调整百分表/千分表的表盘，将轴向找出的最小值 对齐在比“0”位置代表的Φ95 还要大0.0192的刻度位置。如果是百 分表，对齐的刻度位置见下图：
千分表/百分表的使用

千分表百分表

千分表百分表
பைடு நூலகம்
转动，供测量时大指针对零用。。百分表的测量准确
度为0.01mm。
百分表读数方法

读数时眼睛要垂直于表针，防止偏视造成读数误差。 小指针指示整数部分，大指针指示小数部分，两者相加即为 测量结果。
内径百分表概述



内径百分被广泛应用于机械加工行业 测量内孔尺寸的较高精度的量具。是 将测头的直线位移变为指针的角位移 的计量器具。 采用比较测量方法测量通孔、盲孔及 深孔的直径或形状误差。 内径百分表经一次调整后可测量多个 基本尺寸相同的孔而中途不需要调整， 在大批量生产当中，用内径百分表测 量很方便。 哈量目前生产的（18~450）mm内径 百分表位护桥式自动定心结构
百分表、内径百分表使用注意事项
1。远离液体,不使冷却液、切削液、水或油与内径表接
2. 在不使用时,要摘下百分表,使表解除其所有负荷,让测量杆处于自由状态
3. 成套保存于盒内,避免丢失与混用。

百分表是一种精度较高的比较量具，它只能测出相 对数值，不能测出绝对值，主要用于检测工件的形 状和位置误差（如圆度、平面度、垂直度、跳动 等），也可在机床上于工件的安装找正
百分表 的结构
挡帽
表圈
转数指示盘
转数指示针
表体
指针 表盘 套筒
测量杆 测量头
百分表常装在常用的普通表架或磁性表架上使用，测 量时要注意百分表测量杆应与被测表面垂直。测量的 应用举例见图7－14所示。其中： A) 是检查外圆对孔的圆跳动、端面对孔的圆跳动。 B) 是检查工件两平面的平行度。
百分表 千分表 百分表是一种长度测量工具，并广泛用于测量工件几何形状误差及位 置误差.百分表具有防震机构，使用寿命长，精度可靠。 千分表是一种 高精度的长度测量工具，广泛用于测量工件几何形状误差及相互位置 误差。

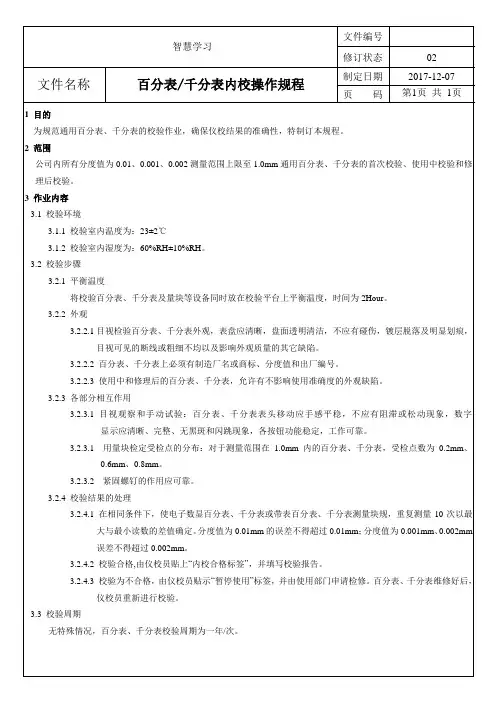

百分表千分表内校操作规程

3.2.3.2紧固螺钉的作用应可靠。
3.2.4校验结果的处理
3.2.4.1在相同条件下，使电子数显百分表、千分表或带表百分表、千分表测量块规，重复测量10次以最大与最小读数的差值确定。分度值为0.01mm的误差不得超过0.01mm；分度值为0.001mm、0.002mm误差不得超过0.002mm。
3.2.4.2校验合格,由仪校员贴上“内校合格标签”，并填写校验报告。
3.2校验步骤
3.2.1平衡温度
将校验百分表、千分表及量块等设备同时放在校验平台上平衡温度，时间为2Hour。
3.2.2外观
3.2.2.1目视检验百分表、千分表外观，表盘应清晰，盘面透明清洁，不应有碰伤，镀层脱落及明显划痕，目视可见的断线或粗细不均以及影响外观质量的其它缺陷。
3.2.2.2百分表、千分表上必须有制造厂名或商标、分度值和出厂编号。
3.2.4.3校验为不合格，由仪校员贴示“暂停使用”标签，并由使用部门申请检修。百分表、千分表维修好后，仪校员重新进行校验。
3.3校验周期
无特殊情况，百分表、千分表校验周期为一年/次。
1目的
为规范通用百分表、千分表的校验作业，确保仪校结果的准确性，特制订本规程。
2范围
公司内所有分度值为0.01、0.001、0.002测量范围上限至1.0mm通用百分表、千分表的首次校验、使用中校验和修理后校验。
3作业内容
3.1校验环境
3.1.1校验室内温度为：23±2℃
3.1.2.2.3使用中和修理后的百分表、千分表，允许有不影响使用准确度的外观缺陷。
3.2.3各部分相互作用
3.2.3.1目视观察和手动试验：百分表、千分表表头移动应手感平稳，不应有阻滞或松动现象，数字显示应清晰、完整、无黑斑和闪跳现象，各按钮功能稳定，工作可靠。

杠杆百分表和千分表使用方法

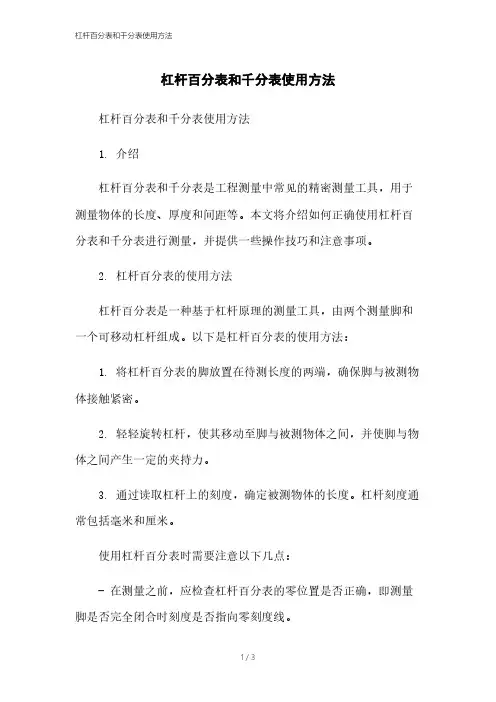

杠杆百分表和千分表使用方法杠杆百分表和千分表使用方法1. 介绍杠杆百分表和千分表是工程测量中常见的精密测量工具，用于测量物体的长度、厚度和间距等。

本文将介绍如何正确使用杠杆百分表和千分表进行测量，并提供一些操作技巧和注意事项。

2. 杠杆百分表的使用方法杠杆百分表是一种基于杠杆原理的测量工具，由两个测量脚和一个可移动杠杆组成。

以下是杠杆百分表的使用方法：1. 将杠杆百分表的脚放置在待测长度的两端，确保脚与被测物体接触紧密。

2. 轻轻旋转杠杆，使其移动至脚与被测物体之间，并使脚与物体之间产生一定的夹持力。

3. 通过读取杠杆上的刻度，确定被测物体的长度。

杠杆刻度通常包括毫米和厘米。

使用杠杆百分表时需要注意以下几点：- 在测量之前，应检查杠杆百分表的零位置是否正确，即测量脚是否完全闭合时刻度是否指向零刻度线。

- 测量时应保持轻柔且稳定的操作力，避免给被测物体造成额外的压力。

- 进行多次测量，并取平均值以提高测量的准确性。

- 避免使用杠杆百分表测量弹性较大的材料，以免引起测量误差。

3. 千分表的使用方法千分表是一种非常精密的测量工具，用于测量极小距离，通常精度可达到千分之一毫米。

以下是千分表的使用方法：1. 将千分表的测量脚放置在待测长度的两端，确保脚与被测物体接触紧密。

2. 轻轻旋转千分表的测量轮，使其与被测物体之间产生一定的夹持力。

需要注意的是，测量轮的旋转方向应与脚的移动方向一致。

3. 通过读取千分表上的刻度，确定被测物体的长度。

千分表通常包括毫米、厘米和千分之一毫米的刻度。

在使用千分表时应注意以下几点：- 在测量之前，应检查千分表的零位置是否正确，即测量脚是否完全闭合时刻度是否指向零刻度线。

- 操作时应保持千分表稳定，避免产生额外的震动和振动。

- 进行多次测量，并取平均值以提高测量的精度。

- 避免使用千分表对硬度较大的材料进行测量，以免损坏测量脚和刻度系统。

4. 总结杠杆百分表和千分表是工程测量中常用的精密测量工具，能够提供较高的测量准确度。

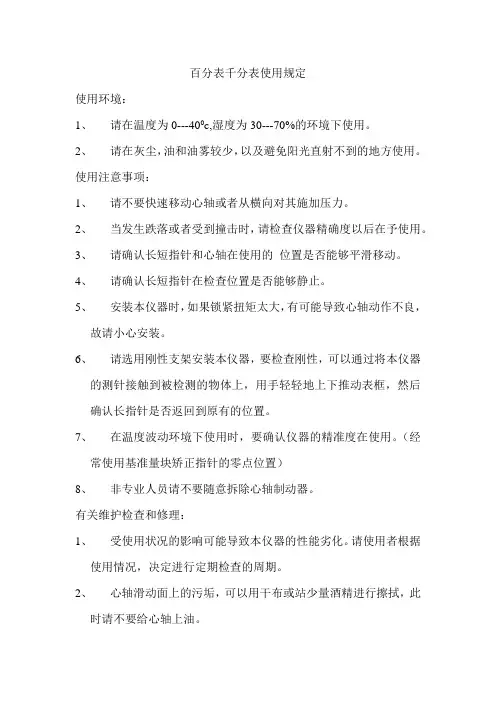

百分表千分表的使用规定

百分表千分表使用规定
使用环境：
1、请在温度为0---400c,湿度为30---70%的环境下使用。

2、请在灰尘，油和油雾较少，以及避免阳光直射不到的地方使用。

使用注意事项：
1、请不要快速移动心轴或者从横向对其施加压力。

2、当发生跌落或者受到撞击时，请检查仪器精确度以后在予使用。

3、请确认长短指针和心轴在使用的位置是否能够平滑移动。

4、请确认长短指针在检查位置是否能够静止。

5、安装本仪器时，如果锁紧扭矩太大，有可能导致心轴动作不良，
故请小心安装。

6、请选用刚性支架安装本仪器，要检查刚性，可以通过将本仪器
的测针接触到被检测的物体上，用手轻轻地上下推动表框，然后确认长指针是否返回到原有的位置。

7、在温度波动环境下使用时，要确认仪器的精准度在使用。

（经
常使用基准量块矫正指针的零点位置）
8、非专业人员请不要随意拆除心轴制动器。

有关维护检查和修理：
1、受使用状况的影响可能导致本仪器的性能劣化。

请使用者根据
使用情况，决定进行定期检查的周期。

2、心轴滑动面上的污垢，可以用干布或站少量酒精进行擦拭，此
时请不要给心轴上油。

3、表罩上的污垢，可以使用柔软的干布或沾少量中性洗涤剂进行
冲洗，请不要使用中性意外的清洁剂。

4、非专业人员不能进行拆卸。

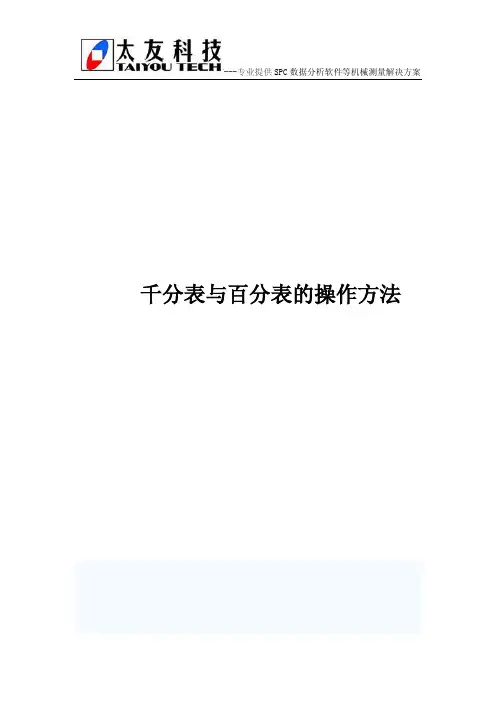

千分表与百分表的操作方法


---专业提供 SPC 数据分析软件等机械测量解决方案
数据采集仪连接百分表或千分表进行测量的好处： 1、机械加工的现场检测； 提高跳动测试的准确度； 提高跳动检测效率； 对加工设备状态进行预警报警； 2、自动数据采集，实现无纸化； 3、提高数据的准确性，更加实时；
4、实现品质数据的实时、远程监控； 5、不占用生产现场空间； 6、比 PC 更易于维护； 8、实现无线传输； 10、解决现场数据记录问题； 7、方便移动，实现移动数据采集； 9、小量具仪器配套；
---专业提供 SPC 数据分析软件等机械测量解决方案 图 5-12 杠杆千分表测杆轴线位置引起的测量误差
2、杠杆百分表体积较小，适合于零件上孔的轴心线与底平面的平行度的检查， 如图 5-13 所示。将工件底平面放在平台上，使测量头与 A 端孔表面接触，左 右慢慢移动表座，找出工件孔径最底点，调整指针至零位，将表座慢慢向 B 端推进。也可以工件转换方向，再使测量头与 B 端孔表面接触，A、B 两端指 针最底点和最高点在全程上读数的最大差值，就是全部长度上的平行度误差。
---专业提供 SPC 数据分析软件等机械测量解决方案
千分表与百分表的操作方法
---专业提供 SPC 数据分析软件等机械测量解决方案
一、 杠杆百分表
杠杆千分表的分度值为 0.002mm，其原理如图 5-11 所示，当测量杆 1 向左 摆动时， 拨杆 2 推动扇形齿轮 3 上的圆柱销 C 使扇形齿轮绕轴 B 逆时针转动，此 时圆柱销 D 与拨杆 2 脱开。 当测量杆 1 向右摆动时，拨杆 2 推动扇形齿轮上的圆 柱销 D 也使扇形齿轮绕轴 B 逆时针转动，此时圆柱销 C 与拨杆 2 脱开。这样，无 论测量杆 1 向左或向右摆动， 扇形齿轮 3 总是逆时针方向转动。扇形齿轮 3 再带 动小齿轮 4 以及同轴的端面齿轮 5，经小齿轮 6，由指针 7 在刻度盘上指示出数 值。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

五、内径百分表的使用 内径百分表用来测量圆柱孔，它附有成套的可调测量头，使用前必 须先进行组合和校对零位，如右图所示。 组合时，将百分表装入连杆内，使小 指针指在0～1 的位置上，长针和连杆 轴线重合，刻度盘上的字应垂直向下， 以便于测量时观察，装好后应予紧固。 粗加工时，最好先用游标卡尺或 内卡钳测量。因内径百分表同其它精 密量具一样属贵重仪器，其好坏与精 确直接影响到工件的加工精度和其使 用寿命。粗加工时工件加工表面粗糙 不平而测量不准确，也使测头易磨损。 5-19内径百分表 5-20用外径百分 因此，须加以爱护和保养，精加工时 表调整尺寸 再进行测量。 测量前应根据被测孔径大小用外径百分尺调整好尺寸后才能使用，如 图5-20所示。在调整尺寸时，正确选用可换测头的长度及其伸出距离， 应使被测尺寸在活动测头总移动量的中间位置。
当进行轴测的时候，就是以指针摆动最大数字 为读数(最高点)，测量孔的时候，就是以指针摆 动最小数字(最低点)为读数。 检验工件的偏心度时，如果偏心距较小，可按 图5-7所示方法测量偏心距，把被测轴装在两顶 尖之间 ，使百分表的测量头接触在偏心部位上 （最高点），用手转动轴，百分表上指示出的 最大数字和最小数字（最低点）之差的 就等于 偏心距的实际尺寸。偏心套的偏心距也可用上 述方法来测量，但必须将偏心套装在心轴上进 行测量。 偏心距较大的工件，因受到百分表测量范围的 限制，就不能用上述方法测量。这时可用如图
第五章 指示式量具 指示式量具是以指针指示出测量结果的量具。常用的指示式量具有：百分表 、千分表、杠杆百分表和内径百分表等。主要用于校正零件的安装位置，检 验零件的形状精度和相互位置精度，以及测量零件的内径等。 一、百分表的结构 百分表和千分表，都是用来校正零件或夹具的安装位置检验零件的形状精度 或相互位置精度的。它们的结构原理没有什么大的不同，就是千分表的读数 精度比较高，即千分表的读数值为0.001mm，而百分表的读数值为0.01mm。 车间里经常使用的是百分表，因此，本节主要是介绍百分表。 百分表的外形如右图所示。8为测量杆，6为指 针，表盘3上刻有100个等分格，其刻度值(即读 数值)为0.01mm。当指针转一圈时，小指针即 转动一小格，转数指示盘5的刻度值为1mm。 用手转动表圈4时，表盘3也跟着转动，可使指 针对准任一刻线。测量杆8是沿着套筒7上下移 动的，套筒8可作为安装百分表用。9是测量头， 2是手提测量杆用的圆头。
内径百分表活动测头的移动量，小尺寸的只有0～1mm，大尺寸的可 有0～3mm，它的测量范围是由更换或调整可换测头的长度来达到的。 因此，每个内径百分表都附有成套的可换测头。国产内径百分表的读数 值为0.01mm，测量范围有 10～18；18～35；35～50；50～100； 100～160mm；160～250；250～450。 用内径百分表测量内径是一种比较量法，测量前应根据被测孔径的大 小，在专用的环规或百分尺上调整好尺寸后才能使用。调整内径百分尺 的尺寸时，选用可换测头的长度及其伸出的距离 (大尺寸内径百分表的 可换测头，是用螺纹旋上去的，故可调整伸出的距离，小尺寸的不能调 整 )，应使被测尺寸在活动测头总移动量的中间位置。 内径百分表的示值误差比较大，如测量范围为35～50mm的，示值 误差为±0.015mm。为此，使用时应当经常的在专用环规或百分尺上校 对尺寸(习惯上称校对零位)，必要时可在如图4-3所示的由块规附件装夹 好的块规组上校对零位，并增加测量次数，以便提高测量精度。 内径百分表的指针摆动读数，刻度盘上每一格为0.01mm，盘上刻有 100格，即指针每转一圈为1mm。
1、用百分表或千分表测量零件时，测量杆必须垂直于被测量表面。图54所示。即使测量杆的轴线与被测量尺寸的方向一致，否则将使测量杆 活动不灵活或使测量结果不准确。 2、测量时，不要使测量杆的行程超过它的测量范围；不要使测量头突 然撞在零件上；不要使百分表和千分表受到剧烈的振动和撞击，亦不要 把零件强迫推入测量头下免得损坏百分表和千分表的机件而失去精度。 因此，用百分表测量表面粗糙或有显著凹凸不平的零件是错误的。 3、用百分表校正或测量零件时，如图5-5所示。应当使测量杆有一定的 初始测力。即在测量头与零件点，有0.1mm即可)，使指针转过半圈左右，然后转 动表圈，使表盘的零位刻线对准指针。轻轻地拉动手提测量杆的圆头， 拉起和放松几次，检查指针所指的零位有无改变。当指针的零位稳定后 ，再开始测量或校正零件的工作。如果是校正零件，此时开始改变零件 的相对位置，读出指针的偏摆值，就是零件安装的偏差数值。

图5-5 百分 表尺寸校正 与检验方法

6 检查工件平整度或平行度时，如图 5-6所示。将工件放在平台上，使测量 头与工件表面接触，调整指针使摆动 ～ 转，然后把刻度盘零位对准指针 ，跟着慢慢地移动表座或工件，当指 针顺时针摆动时，说明了工件偏高， 反时针摆动，则说明了工件偏低了。
（a）
a) 工件放在V形铁上 b) 工件放在专用检验架上 图5-6 轴类零件圆度、圆柱度及跳动
——偏心距（mm）； 图5-8 偏心距的间接测量方法 ——基准轴外径（mm）； ——偏心轴直径（mm）； ——基准轴外圆到偏心轴外圆之间最小距离（mm）。
用上述方法，必须把基准轴直径和偏心轴直径用百分尺测量出正确的实 际尺寸，否则计算时会产生误差。 在使用百分表和千分表的过程中，要严格防止水、油和灰尘渗入表内， 测量杆上也不要加油，免得粘有灰尘的油污进入表内，影响表的灵活性 。百分表和千分表不使用时，应使测量杆处于自由状态，免使表内的弹 簧失效。如内径百分表上的百分表，不使用时，应拆下来保存。
测量时，连杆中心线应与工件中心线平行，不得歪斜，同时应在圆 周上多测几个点，找出孔径的实际尺寸，看是否在公差范围以内。图521所示。
5-21 内径百分表的使用方法
二、百分表和千分表的使用方法 由于千分表的读数精度比百分表高，所以百分表适用于尺寸精度为IT6～ IT8级零件的校正和检验；千分表则适用于尺寸精度为IT5～IT7级零件的 校正和检验。百分表和千分表按其制造精度，可分为0、1和2级三种，0 级精度较高。使用时，应按照零件的形状和精度要求，选用合适的百分 表或千分表的精度等级和测量范围。 使用百分表和千分表时，必须注意以下几点； 1 使用前，应检查测量杆活动的灵活性。即轻轻推动测量杆时，测量杆 在套筒内的移动要灵活，没有任何轧卡现象，且每次放松后，指针能回 复到原来的刻度位置。 2 使用百分表或千分表 时，必须把它固定在可 靠的夹持架上(如固定在 万能表架或磁性表座上， 图5-3所示)，夹持架要安 放平稳，免使测量结果 不准确或摔坏百分表。 图5-3 安装在专用夹持架上的百分表 用夹持百分表的套筒来 固定百分表时，夹紧力不要过大，以免因套筒变形而使测量杆活动不 灵活。
图5-7 在两顶尖上 测量偏心距的方法
5-8所示的间接测量偏心距的方法。测量时，把V形铁放在平板上，并把 工件放在V形铁中，转动偏心轴，用百分表测量出偏心轴的最高点，找 出最高点后，工件固定不动。再用百分表水平移动，测出偏心轴外圆到 基准外圆之间的距离a，然后用下式计算出偏心距e：
式中 e D d a
四、内径百分表 内径百分表是内量杠杆式测量架和百分表的组合， 如右图所示。用以测量或检验零件的内孔、深孔直 径及其形状精度。 内径百分表测量架的内部结构，由右图可见。在 三通管3的一端装着活动测量头1,另一端装着可换测量 头2，垂直管口一端，通过连杆4装有百分表5。活动测 头1的移动，使传动杠杆7回转，通过活动杆6， 推动百 分表的测量杆，使百分表指针产生回转。由于杠杆7的 两侧触点是等距离的，当活动测头移动1mm时，活动 杆也移动1mm， 推动百分表指针回转一圈。所以，活 动测头的移动量，可以在百分表上读出来。 两触点量具在测量内径时，不容易找正孔的直径 方向，定心护桥8和弹簧9就起了一个帮助找正直径位 置的作用，使内径百分表的两个测量头正好在内孔直 径的两端。活动测头的测量压力由活动杆6上的弹簧控 制，保证测量压力一致。






图5-2是百分表内部机构的示意图。 带有齿条的测量杆1的直线移动， 通过齿轮传动(Z1 、Z2 、 Z3)，转变 为指针2的回转运动。齿轮Z4和弹 簧3使齿轮传动的间隙始终在一个 方向，起着稳定指针位置的作用。 弹簧4是控制百分表的测量压力的。 百分表内的齿轮传动机构，使测量 杆直线移动1mm时，指针正好回转 一圈。由于百分表和千分表的测量 杆是作直线移动的，可用来测量长 图5.2 百分表的内部结构 度尺寸，所以它们也是长度测量工具。 目前，国产百分表的测量范围(即测量杆的最大移动量)，有0～3mm； 0～5mm； 0～10mm的三种。读数值为0,001mm的千分表，测量范 围为0～1mm。
