千分表的使用说明

千分表校验操作说明千分表校验操作说明1、引言本操作说明详细介绍了千分表校验的步骤和操作方法，旨在确保千分表的精确度和准确性。

2、术语和定义2.1、千分表：一种常用的测量工具，用于测量小间距或小尺寸的物体。

2.2、校验：通过比较已知准确度的标准与待校验物体的测量结果，判断千分表的精确度和准确性。

2.3、精确度：一组测量结果的离散程度，用于衡量测量工具的稳定性和一致性。

2.4、准确性：测量结果与真实值之间的接近程度，用于衡量测量工具的偏差。

3、材料和设备3.1、千分表：确保千分表的指针和刻度清晰，并已进行过初步校准。

3.2、校验块：具有已知准确度的金属方块或圆柱，与千分表的量程相匹配。

3.3、十字螺丝刀：用于调整千分表的零位。

3.4、清洁布：用于擦拭千分表和校验块。

4、校验前的准备工作4.1、确保工作台平整稳固，以防止千分表受到外部震动干扰。

4.2、检查千分表的镜面和量程刻度是否有损坏或污垢。

5、校验步骤5.1、将千分表固定在校验架上，确保表头与校验块平行。

5.2、使用十字螺丝刀调整千分表的零位，使指针指向量程的零刻度。

5.3、清洁千分表的测量面和校验块的表面，以确保准确接触。

5.4、将校验块放置在千分表的测量面上，轻轻旋转千分表的滚轮，直到校验块与指针接触。

5.5、记录千分表示数，并将校验块取下。

6、校验结果的评估6.1、将千分表的示数与校验块的已知准确度进行比较。

6.2、计算千分表的误差，并判断其是否在允许范围内。

6.3、如有误差超出允许范围，应调整千分表的零位或进行更精确的校准。

7、定期校验和维护7.1、建议定期对千分表进行校验，以确保其精确度和准确性。

7.2、定期清洁千分表的测量面和滚轮，以防止污垢影响其正常运行。

7.3、如发现千分表存在损坏或故障，应立即进行维修或更换。

附件：无法律名词及注释：1、精确度：根据中华人民共和国计量法，精确度是指测量结果在一定概率范围内与被测量值的接近程度。

2、准确性：根据中华人民共和国计量法，准确性是指测量结果与被测量值之间的差异程度。

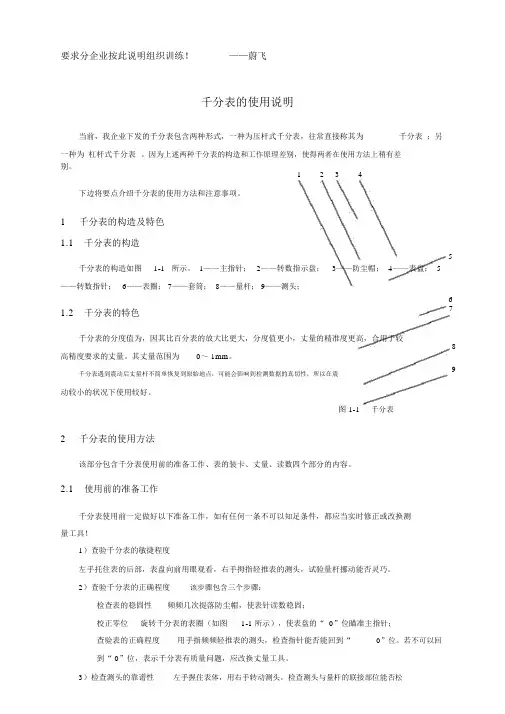

要求分企业按此说明组织训练！——蔚飞千分表的使用说明当前，我企业下发的千分表包含两种形式，一种为压杆式千分表，往常直接称其为千分表；另一种为杠杆式千分表。

因为上述两种千分表的构造和工作原理差别，使得两者在使用方法上稍有差别。

1 2 34下边将要点介绍千分表的使用方法和注意事项。

1千分表的构造及特色1.1千分表的构造5千分表的构造如图1-1所示。

1——主指针；2——转数指示盘；3——防尘帽； 4——表盘； 5——转数指针；6——表圈； 7——套筒； 8——量杆； 9——测头；1.2千分表的特色6 7千分表的分度值为，因其比百分表的放大比更大，分度值更小，丈量的精准度更高，合用于较8高精度要求的丈量。

其丈量范围为0～ 1mm。

千分表遇到震动后丈量杆不简单恢复到原始地点，可能会影响到检测数据的真切性，所以在震9动较小的状况下使用较好。

图 1-1千分表2千分表的使用方法该部分包含千分表使用前的准备工作、表的装卡、丈量、读数四个部分的内容。

2.1使用前的准备工作千分表使用前一定做好以下准备工作，如有任何一条不可以知足条件，都应当实时修正或改换测量工具！1）查验千分表的敏捷程度左手托住表的后部，表盘向前用眼观看，右手拇指轻推表的测头，试验量杆挪动能否灵巧。

2）查验千分表的正确程度该步骤包含三个步骤：检查表的稳固性频频几次提落防尘帽，使表针读数稳固；校正零位旋转千分表的表圈（如图1-1 所示），使表盘的“ 0”位瞄准主指针；查验表的正确程度用手指频频轻推表的测头，检查指针能否能回到“0”位。

若不可以回到“ 0”位，表示千分表有质量问题，应改换丈量工具。

3）检查测头的靠谱性左手握住表体，用右手转动测头，检查测头与量杆的联接部位能否松动。

如有松动，应立刻拧紧，以防丈量过程中测头脱出！4）检查表架各部分的功能该步骤包含两个内容：检查表架上的两个联接螺母能否能够拧紧；检查磁力表座上的锁紧开关工作能否正常、靠谱将锁紧开关打到“ON”档，检查表架地点能否固定；将锁紧开关打到“OFF”档，检查表架地点能否能够搬动。

千分表使用说明书【千分表使用说明书】一、前言本文档介绍了千分表（Micrometer）的使用方法和注意事项。

千分表是一种常用的精密测量工具，广泛应用于工业制造、机械加工等领域。

通过正确使用千分表，可以进行精确的尺寸测量和检验。

二、千分表的结构和原理1、结构：千分表由测量头、表身、刻度盘、测量杆、调整螺旋等部分组成。

测量头用于夹持被测物体，测量杆与刻度盘相连，用于测量被测物体的尺寸。

2、原理：千分表采用螺旋线性运动原理进行尺寸测量。

调整螺旋的旋转会导致测量杆的前后移动，通过读取刻度盘上的刻线，可以获取被测物体的尺寸。

三、千分表的使用方法1、准备工作(1) 检查千分表的整体状态，确保无损坏和松动。

(2) 清洁千分表的测量头和测量杆，确保表面清洁无油污。

2、夹持被测物体(1) 打开千分表的测量头，将被测物体夹持在两个测量头之间。

(2) 确保被测物体与测量头接触紧密，以获得准确的测量结果。

3、开始测量(1) 旋转调整螺旋，使测量杆前端与被测物体接触。

(2) 缓慢旋转调整螺旋，使测量杆前进，直到被测物体停止移动。

(3) 读取刻度盘上的刻线数值，即为被测物体的尺寸。

4、完成测量(1) 读取完测量结果后，记得将千分表调整螺旋旋转回初始位置。

(2) 关闭千分表的测量头，将之前夹持的物体取出。

四、千分表的注意事项1、避免碰撞：保持千分表的外部部件不受碰撞和撞击。

2、每次使用前检查：使用千分表之前，检查螺旋调整、测量杆等部件是否正常。

3、避免过度旋转：执行测量时，应避免过度旋转调整螺旋，以免影响测量精度。

4、清洁保养：使用后，清洁千分表的表面和测量头，确保无油污和异物。

5、包装储存：将千分表放置在干燥、清洁的包装盒中，存放在干燥的环境中。

五、附件本文档无涉及附件。

六、法律名词及注释1、螺旋线性运动原理：指通过旋转调整螺旋，使测量杆前进或后退的物理原理。

2、千分表：一种常用的精密测量工具，用于测量小尺寸物体。

3、刻度盘：千分表上用于读取尺寸的刻线盘。

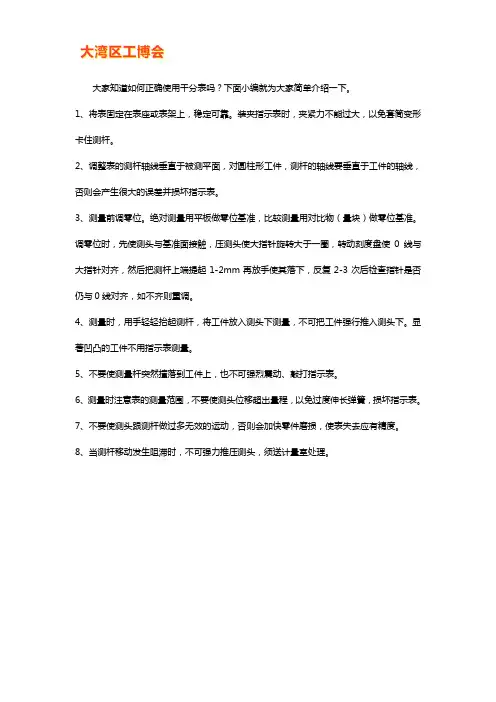

大家知道如何正确使用千分表吗？下面小编就为大家简单介绍一下。

1、将表固定在表座或表架上，稳定可靠。

装夹指示表时，夹紧力不能过大，以免套筒变形卡住测杆。

2、调整表的测杆轴线垂直于被测平面，对圆柱形工件，测杆的轴线要垂直于工件的轴线，否则会产生很大的误差并损坏指示表。

3、测量前调零位。

绝对测量用平板做零位基准，比较测量用对比物（量块）做零位基准。

调零位时，先使测头与基准面接触，压测头使大指针旋转大于一圈，转动刻度盘使0线与大指针对齐，然后把测杆上端提起1-2mm再放手使其落下，反复2-3次后检查指针是否仍与0线对齐，如不齐则重调。

4、测量时，用手轻轻抬起测杆，将工件放入测头下测量，不可把工件强行推入测头下。

显著凹凸的工件不用指示表测量。

5、不要使测量杆突然撞落到工件上，也不可强烈震动、敲打指示表。

6、测量时注意表的测量范围，不要使测头位移超出量程，以免过度伸长弹簧，损坏指示表。

7、不要使测头跟测杆做过多无效的运动，否则会加快零件磨损，使表失去应有精度。

8、当测杆移动发生阻滞时，不可强力推压测头，须送计量室处理。

扩展资料：千分表的种类：1、表盘千分表。

1）刻度为0.01mm的千分表。

测量轴移动1mm相当于长轴转动一圈，测量范围有5mm、10mm不等。

2）刻度为0.001mm的千分表。

测量轴移动0.2mm相当于长轴转动一圈，测量范围有1mm、2mm、5mm不等。

2、杠杆式千分表：杠杆式千分表中，一般有按照0.01mm分度，测量范围为0.5mm、0.8mm 的千分表以及按照0.002mm分度，测量范围为0.2mm、0.28mm的千分表。

3、电子数显千分表。

4、数显测厚千分表。

5、数显内径千分表。

维护保养：⒈使表远离液体，不使冷却液、切削液、水或油与表接触。

⒉在不使用指示表时，要解除其所有负荷，让测量杆处于自由状态。

⒊除长期不用外，测杆上不涂任何油脂，以免粘结。

⒋切勿敲击、碰撞、摔打。

⒌不要使测量杆突然撞落到工件上，也不可强烈震动、敲打指示表。

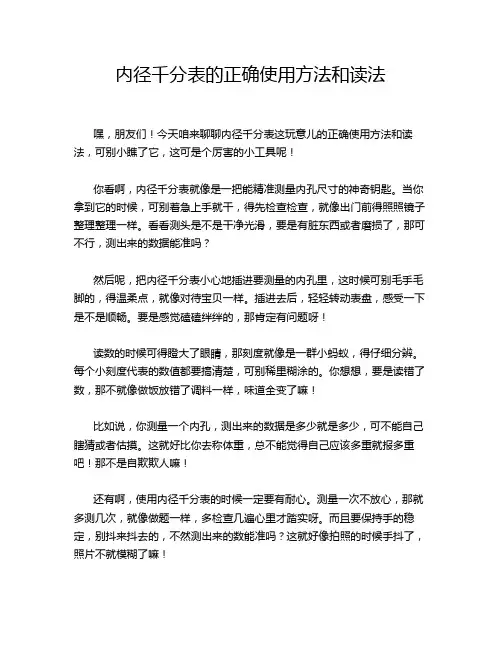

内径千分表的正确使用方法和读法嘿，朋友们！今天咱来聊聊内径千分表这玩意儿的正确使用方法和读法，可别小瞧了它，这可是个厉害的小工具呢！你看啊，内径千分表就像是一把能精准测量内孔尺寸的神奇钥匙。

当你拿到它的时候，可别着急上手就干，得先检查检查，就像出门前得照照镜子整理整理一样。

看看测头是不是干净光滑，要是有脏东西或者磨损了，那可不行，测出来的数据能准吗？然后呢，把内径千分表小心地插进要测量的内孔里，这时候可别毛手毛脚的，得温柔点，就像对待宝贝一样。

插进去后，轻轻转动表盘，感受一下是不是顺畅。

要是感觉磕磕绊绊的，那肯定有问题呀！读数的时候可得瞪大了眼睛，那刻度就像是一群小蚂蚁，得仔细分辨。

每个小刻度代表的数值都要搞清楚，可别稀里糊涂的。

你想想，要是读错了数，那不就像做饭放错了调料一样，味道全变了嘛！比如说，你测量一个内孔，测出来的数据是多少就是多少，可不能自己瞎猜或者估摸。

这就好比你去称体重，总不能觉得自己应该多重就报多重吧！那不是自欺欺人嘛！还有啊，使用内径千分表的时候一定要有耐心。

测量一次不放心，那就多测几次，就像做题一样，多检查几遍心里才踏实呀。

而且要保持手的稳定，别抖来抖去的，不然测出来的数能准吗？这就好像拍照的时候手抖了，照片不就模糊了嘛！哎呀，内径千分表虽然小，但是作用可大了去了。

它能帮我们精确地了解内孔的尺寸，让我们在工作中少犯错，多出成果。

所以啊，大家一定要认真对待它，就像对待自己的好朋友一样。

好好使用它，让它发挥出最大的作用。

总之呢，内径千分表是个很重要的工具，正确使用它和准确读数是非常关键的。

可别小瞧了这些细节，往往细节决定成败呀！大家都记住了吗？。

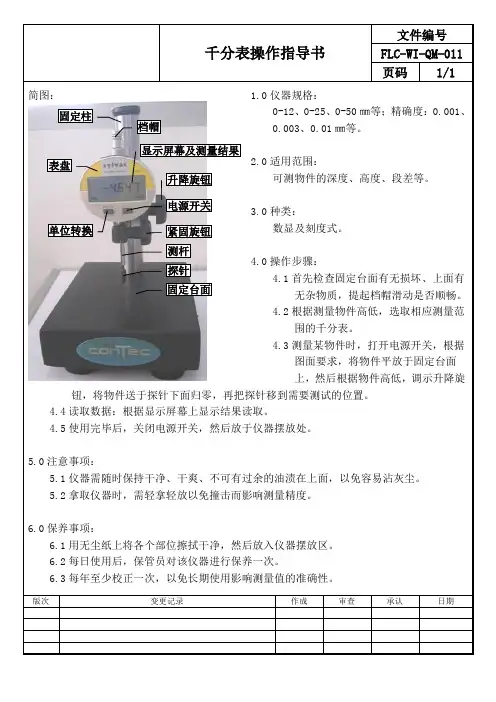

千分表操作指导书
文件编号 FLC-WI-QM-011
页码
1/1
简图：
1.0仪器规格：
0-12、0-25、0-50㎜等；精确度：0.001、
0.003、0.01㎜等。

2.0适用范围：
可测物件的深度、高度、段差等。

3.0种类：
数显及刻度式。

4.0操作步骤：
4.1首先检查固定台面有无损坏、上面有
无杂物质，提起档帽滑动是否顺畅。

4.2根据测量物件高低，选取相应测量范
围的千分表。

4.3测量某物件时，打开电源开关，根据
图面要求，将物件平放于固定台面上，然后根据物件高低，调示升降旋
钮，将物件送于探针下面归零，再把探针移到需要测试的位置。

4.4读取数据：根据显示屏幕上显示结果读取。

4.5使用完毕后，关闭电源开关，然后放于仪器摆放处。

5.0注意事项：
5.1仪器需随时保持干净、干爽、不可有过余的油渍在上面，以免容易沾灰尘。

5.2拿取仪器时，需轻拿轻放以免撞击而影响测量精度。

6.0保养事项：
6.1用无尘纸上将各个部位擦拭干净，然后放入仪器摆放区。

6.2每日使用后，保管员对该仪器进行保养一次。

6.3每年至少校正一次，以免长期使用影响测量值的准确性。

版次 变更记录
作成 审查 承认 日期
档帽
探针 测杆 固定台面
单位转换 紧固旋钮 表盘 固定柱
显示屏幕及测量结果 升降旋钮 电源开关。

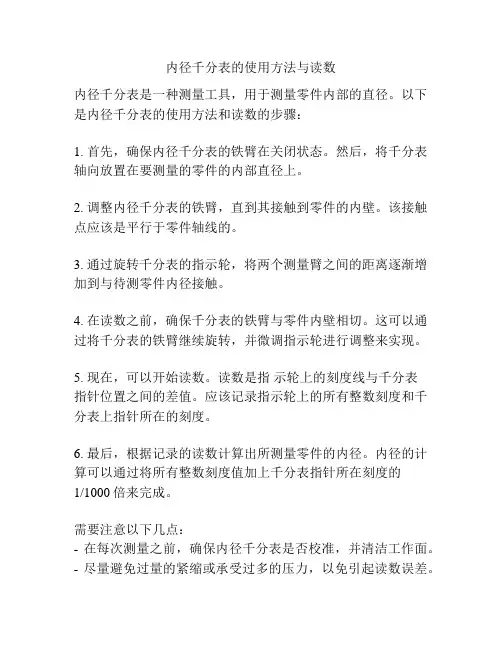

内径千分表的使用方法与读数
内径千分表是一种测量工具，用于测量零件内部的直径。

以下是内径千分表的使用方法和读数的步骤：
1. 首先，确保内径千分表的铁臂在关闭状态。

然后，将千分表轴向放置在要测量的零件的内部直径上。

2. 调整内径千分表的铁臂，直到其接触到零件的内壁。

该接触点应该是平行于零件轴线的。

3. 通过旋转千分表的指示轮，将两个测量臂之间的距离逐渐增加到与待测零件内径接触。

4. 在读数之前，确保千分表的铁臂与零件内壁相切。

这可以通过将千分表的铁臂继续旋转，并微调指示轮进行调整来实现。

5. 现在，可以开始读数。

读数是指示轮上的刻度线与千分表
指针位置之间的差值。

应该记录指示轮上的所有整数刻度和千分表上指针所在的刻度。

6. 最后，根据记录的读数计算出所测量零件的内径。

内径的计算可以通过将所有整数刻度值加上千分表指针所在刻度的
1/1000倍来完成。

需要注意以下几点：
- 在每次测量之前，确保内径千分表是否校准，并清洁工作面。

- 尽量避免过量的紧缩或承受过多的压力，以免引起读数误差。

- 为避免误差，最好做多次测量，并取平均值。

总之，内径千分表的使用方法包括将轴放在零件内径上，通过调整铁臂接触内壁，然后读取指示轮上的刻度并计算出内径值。

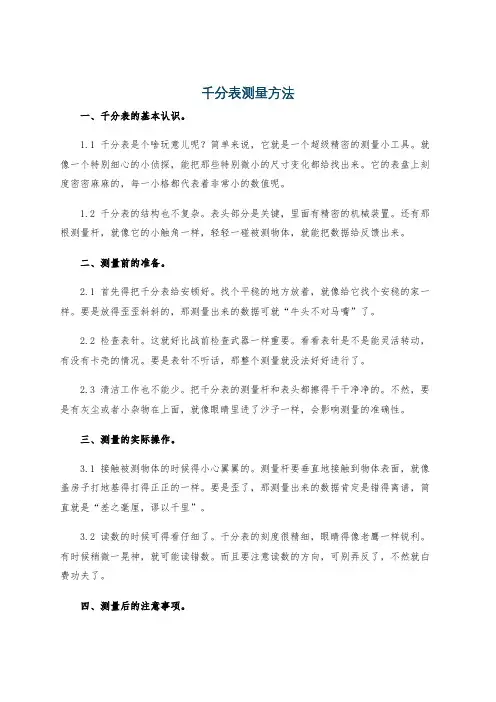

千分表测量方法一、千分表的基本认识。

1.1 千分表是个啥玩意儿呢？简单来说，它就是一个超级精密的测量小工具。

就像一个特别细心的小侦探，能把那些特别微小的尺寸变化都给找出来。

它的表盘上刻度密密麻麻的，每一小格都代表着非常小的数值呢。

1.2 千分表的结构也不复杂。

表头部分是关键，里面有精密的机械装置。

还有那根测量杆，就像它的小触角一样，轻轻一碰被测物体，就能把数据给反馈出来。

二、测量前的准备。

2.1 首先得把千分表给安顿好。

找个平稳的地方放着，就像给它找个安稳的家一样。

要是放得歪歪斜斜的，那测量出来的数据可就“牛头不对马嘴”了。

2.2 检查表针。

这就好比战前检查武器一样重要。

看看表针是不是能灵活转动，有没有卡壳的情况。

要是表针不听话，那整个测量就没法好好进行了。

2.3 清洁工作也不能少。

把千分表的测量杆和表头都擦得干干净净的。

不然，要是有灰尘或者小杂物在上面，就像眼睛里进了沙子一样，会影响测量的准确性。

三、测量的实际操作。

3.1 接触被测物体的时候得小心翼翼的。

测量杆要垂直地接触到物体表面，就像盖房子打地基得打得正正的一样。

要是歪了，那测量出来的数据肯定是错得离谱，简直就是“差之毫厘，谬以千里”。

3.2 读数的时候可得看仔细了。

千分表的刻度很精细，眼睛得像老鹰一样锐利。

有时候稍微一晃神，就可能读错数。

而且要注意读数的方向，可别弄反了，不然就白费功夫了。

四、测量后的注意事项。

4.1 用完千分表之后，要好好地把它收起来。

就像战士打完仗要把武器保养好一样。

把它放在专门的盒子里，避免碰撞和灰尘的侵蚀。

4.2 如果在测量过程中发现千分表有任何不正常的情况，比如说表针跳动得很奇怪或者读数不稳定，那就得赶紧检查和维修。

可不能抱着侥幸心理，想着“得过且过”，不然下次测量还是会出问题的。

千分表虽然是个小小的测量工具，但要想用好它，还真得下一番功夫。

就像做任何事情一样，细节决定成败。

只有把每个步骤都做到位了，才能得到准确可靠的测量结果。
