薄膜开关是以丝网印刷作为主要工艺手段

TechnologyTechnology 有效的利用。

填沟印刷填沟印刷可以说是等离子显示板所具有的有特色的印刷工艺。

等离子显示板的隔板间的宽度为250μm，沟深约为100μm，丝网印刷所起的作用是将荧光体以15μm 的厚度均等的涂步在隔板和沟底的表面。

具体操作是：在进行印刷时，用预先斜磨好的刮墨刀以作用角度为20°进行实际印刷，在填充力的作用下使荧光体浆料填满等离子显示板的沟部，干燥后荧光粉末便会以均匀的厚度涂布在沟的底部和侧面。

转印印刷一般来说，丝网印刷中刮墨刀与承印材料之间的理想角度在45°，此时印刷出来的产品效果较为理想。

而用实地网版对承印物的凸起部位或者开孔的承印物的平坦部位进行印刷时，则需要改变刮墨刀与承印材料之间的角度。

此时，两者之间的角度要调节为70°，这样可以保证只是对网版和承印物所接触到的部分进行印刷。

其印刷原理在于加大刮墨刀与承印物之间的角度时使得填充力变小，因而浆料无法填充到凹槽的部位从而实现了对凸起部位的印刷。

丝网印刷在电子领域中的应用印刷线路板（PCB）PCB带有电阻器、电容和晶体管等驱动或传动部件，是电视机、电话或计算机等电子产品的重要组成部件。

目前，最普遍的PCB生产技术是网版印刷和照相平印，实际进行印刷时主要根据数量和成本进行两项技术的选用。

由于照相平印的成本较高，因此在印刷数量有限的电子元件时，宜使用照相平印进行印制，网版印刷则适用于数量较大的电子元件的印刷。

除此之外，线条和间隙太细的图文印刷适合选用照相平印。

通常印刷线路板的双面覆盖有铜层，厚度约为30μm-60μm，即为双面电路板。

双面电路板中，电板上的钻孔连接两面电路，钻孔中的导电性银墨实现两面之间的接触。

丝网印刷所起的作用便是将导电性银墨印刷到钻孔中，此种丝网印刷方式又称为透孔网印。

太阳能电池由于太阳能具有可再生、无污染性，因此具有较好的能源发展潜力，目前已有众多公司投入到太阳能电池的生产和研发。

石墨烯导电油墨的应用及研究现状管麟书【摘要】随着印刷电子日益小型化、集成化,传统的减法电路板印制技术已经无法满足市场的需要.导电油墨作为关键电子材料,在印刷电子技术中的应用越来越广泛.本文总结了常见的导电油墨的类型,包括金属导电油墨、导电高分子导电油墨、碳系导电油墨,其中,石墨烯导电油墨导电性能优异、机械性能强,具有广阔的应用前景.本文综述了石墨烯导电油墨在智能标签、印刷电路、薄膜开关等方面的应用,并进一步简要介绍了石墨烯导电油墨的制备方法,以期为该领域的科研人员的研究提供一定的参考.【期刊名称】《化工中间体》【年(卷),期】2018(000)012【总页数】3页(P137-139)【关键词】石墨烯;导电油墨;应用;制备【作者】管麟书【作者单位】南京市第二十九中学江苏 210036【正文语种】中文【中图分类】T1.引言随着印刷电子日益小型化、集成化，传统的减法电路板印制技术已经无法满足市场的需要。

导电油墨作为关键电子材料，在印刷电子技术中的应用越来越广泛，在无线射频识别系统、柔性印制电路板、薄膜开关、电磁屏蔽等领域应用日益增多，得到人们广泛关注，如Flint Ink投资导电油墨以降低RFID成本，韩国ABC公司开发的纳米导电油墨应用于RFID、柔性印制电路、电磁屏蔽等。

自2004年英国科学家发现石墨烯以来，石墨烯优良的导电性、力学性能、单原子厚度、价格低廉等优势受到广泛的关注，可作为一种新型的碳系石墨烯导电油墨。

据英国《每日电讯报》报道，剑桥大学开发出可打印的石墨烯导电油墨，可制作穿戴监视器；美国西北大学的研究人员喷墨打印石墨烯油墨，生产出性能优异的高导电柔性电极，与普通电极相比，导电性能提高了250倍，折叠时电导率仅轻微下降；国内在石墨烯油墨领域的发展也取得可喜进展，2015年，由青岛瑞利特新材料科技有限公司投资的国内首条石墨烯导电油墨生产线在青岛落成投产，可实现年产30吨导电油墨。

据预测，今后20年内，印刷电子的市值将突破3000亿美元。

薄膜面板开关按键技术资料薄膜开关、薄膜面板是近年来国际流行的一种集装饰性与功能性为一体的电子整机产品的新的操纵系统，已成为我国电子产品升级换代、出口产品不可缺少的配套部件。

薄膜开关、面板集开关按键、面板功能文字、标记、商标、透明窗及显示于一体，并且采用多层整体密封结构。

因此它具有耐磨擦、防水、防尘、防有害气体、寿命长、性能稳定等特点。

为了整机的整洁，面板可以擦洗，字符不受损伤，色彩丰富、保新性好，安装方便。

不仅如此，薄膜开关、面板的应用，更能充分体现产品功能与色彩独具匠心的构思，以提高产品的外观质量和增加产品的时代气息。

薄膜开关、面板已广泛用于智能化电子测量仪器、医疗仪器计算机控制、数控机床、电子衡器、邮电通讯、复印机、电冰箱、微波炉、电风扇、洗衣机、电子游戏机等各类工业及家用电器产品。

薄膜开关薄膜面板薄膜面板薄膜面板是一种由弹性薄膜(PVC/PC/PET)加工而成的具有一定功能字符指示的装饰性面板，具有防水、防尘、耐摩擦、不褪色等优良特点，目前广泛用于家用电器、通讯设备、仪器仪表、工业控制等领域。

薄膜面板的印刷工艺要分为正面和反面印刷，分别应用于不同材质和类型的薄膜面板上。

大致可以分为平面类和压鼓类。

平面类薄膜面板是最简单的面板类型，主要是用不同颜色的文字、线条、色块对各个功能部位加以指示或加以区分，用户可以根据自身的需要来选择不同的薄膜材料及双面胶。

压鼓类薄膜面板是在平面型薄膜面板的基础上新开发出的一种较为美观而且实用的面板。

它的制作流程是，是在普通面板的基础上，通过一种压制模具，将面板经过热压后使按键部位微微凸起形成立体按键。

这种立体键不仅能准确地给定键体的范围，提高辨认速度，使操作者的触觉比较敏感，同时还增进了产品外观的装饰效果。

制作面板的薄膜应当具备哪些条件？面板薄膜是将彩色油墨丝印至透明高分子聚合物背面，一旦丝印完成并切割成形，此层就成为彩色面膜层。

面膜层为薄膜开关的组成部分，它能清楚地显示开关的功能、显示颜色、面膜类型以及开关的操作位置，它还能起保护作用。

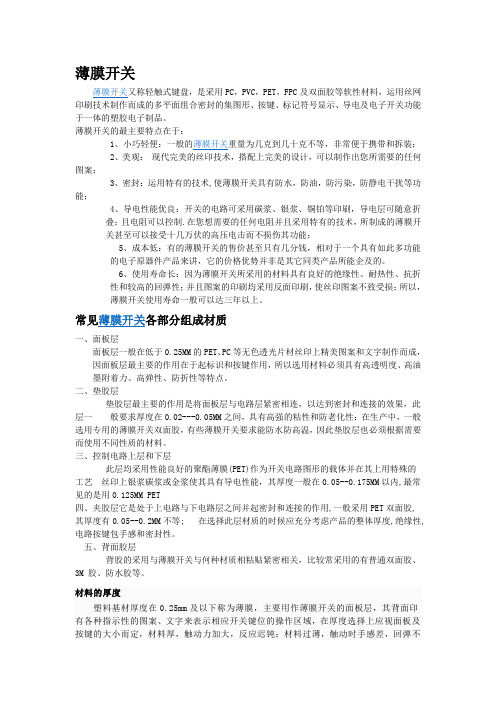

薄膜开关薄膜开关又称轻触式键盘，是采用PC，PVC，PET，FPC及双面胶等软性材料，运用丝网印刷技术制作而成的多平面组合密封的集图形、按键、标记符号显示、导电及电子开关功能于一体的塑胶电子制品。

薄膜开关的最主要特点在于：1、小巧轻便：一般的薄膜开关重量为几克到几十克不等，非常便于携带和拆装；2、美观：现代完美的丝印技术，搭配上完美的设计，可以制作出您所需要的任何图案；3、密封：运用特有的技术,使薄膜开关具有防水，防油，防污染，防静电干扰等功能；4、导电性能优良：开关的电路可采用碳浆、银浆、铜铂等印刷，导电层可随意折叠；且电阻可以控制.在您想需要的任何电阻并且采用特有的技术，所制成的薄膜开关甚至可以接受十几万伏的高压电击而不损伤其功能；5、成本低：有的薄膜开关的售价甚至只有几分钱，相对于一个具有如此多功能的电子原器件产品来讲，它的价格优势并非是其它同类产品所能企及的。

6、使用寿命长：因为薄膜开关所采用的材料具有良好的绝缘性、耐热性、抗折性和较高的回弹性；并且图案的印刷均采用反面印刷，使丝印图案不致受损；所以，薄膜开关使用寿命一般可以达三年以上。

常见薄膜开关各部分组成材质一、面板层面板层一般在低于0.25MM的PET、PC等无色透光片材丝印上精美图案和文字制作而成，因面板层最主要的作用在于起标识和按键作用，所以选用材料必须具有高透明度、高油墨附着力、高弹性、防折性等特点。

二、垫胶层垫胶层最主要的作用是将面板层与电路层紧密相连，以达到密封和连接的效果，此层一般要求厚度在0.02---0.05MM之间，具有高强的粘性和防老化性；在生产中，一般选用专用的薄膜开关双面胶，有些薄膜开关要求能防水防高温，因此垫胶层也必须根据需要而使用不同性质的材料。

三、控制电路上层和下层此层均采用性能良好的聚酯薄膜(PET)作为开关电路图形的载体并在其上用特殊的工艺丝印上银浆碳浆或金浆使其具有导电性能，其厚度一般在0.05--0.175MM以内,最常见的是用0.125MM PET四、夹胶层它是处于上电路与下电路层之间并起密封和连接的作用,一般采用PET双面胶,其厚度有0.05--0.2MM不等; 在选择此层材质的时候应充分考虑产品的整体厚度,绝缘性,电路按键包手感和密封性。

书山有路勤为径；学海无涯苦作舟
薄膜开关制作技术中丝印过程
一、薄膜开关的由来与分类：
1、由来：
1）、图形是制作在薄膜基材上，整个元器件是一个开关功能，由此而
称为薄膜开关，英文名为MEMBRANE SWITCHES。

2）、由几层不同材质薄膜粘合成成品，厚度为1、2~2、5MM左右，外
观如板状，兼有面板和开关的双重作用，所以又称面板开关，英文名PANEL SWITCHES，或称为薄板开关。

3）、由于这种开关动作行程短，仅为0.25~0.5MM左右,开关按压力为
0.5~1N, 较敏感，手轻触就完成开关作用，故又称触摸开关，或轻触键盘。

2、分类：
1）、按电路基材分为柔性板和硬性板
2）、按面板外形分为平面式或立体式
3）、按操作感受分为无感式和有感式
4）、按特殊用途分为透明式和指触膜屏式
5）、按结合方式分面板与分立件和键帽与键盘
6）、这里我们只对柔性板薄膜开关（R）的片材和印料的使用进行讨论。

二、薄膜开关结构形式和目前常用的R结构
1、结构：有柔性板（R）和硬性板（Y）
1)、R结构：薄膜开关的面板层，隔离层，电路层全部由各种不同性质的软性薄膜如：PET，PC，PVC组成。

专注下一代成长，为了孩子。

薄膜开关工艺流程引言薄膜开关是一种常见的电子元件，广泛应用于电子设备中。

它具有薄、轻、柔、小、耐腐蚀、密封性好等诸多优点，因此在诸多领域得到了广泛的应用。

本文将详细介绍薄膜开关的工艺流程，包括原材料准备、图形制作、薄膜加工、测试和封装等环节。

原材料准备制作薄膜开关的基础材料主要包括聚酯薄膜、铜箔、导电浆料等。

在工艺流程开始之前，需要对这些原材料进行准备。

1.聚酯薄膜的选择：聚酯薄膜是薄膜开关的基底材料，需选择具有良好物理性能和电学性能的聚酯薄膜。

2.铜箔的准备：铜箔用于导电层的制作，其厚度通常在10-35μm之间。

在准备过程中，需要对铜箔进行清洗和涂覆等处理，以确保其表面的光洁度和导电性能。

3.导电浆料的准备：导电浆料是用于形成导电图案的重要材料，通常由粉末状的导电物质和有机溶剂等组成。

在准备过程中，需要确保导电浆料的质量和稳定性。

图形制作薄膜开关的图形通常通过光刻工艺制作，这需要准备光刻胶和光罩等材料。

1.光刻胶的涂布：在聚酯薄膜的表面涂布光刻胶，形成一层均匀的胶层。

光刻胶可以保护薄膜表面，并在后续步骤中起到遮光的作用。

2.光罩的制作：将设计好的图形转化为光罩，其中光罩是一种透明的玻璃板，上面包含了图形的特定区域。

光罩的制作通常使用光刻曝光和蚀刻的方法进行。

3.光刻曝光：将光罩置于光刻机中，通过光刻机的照射，将图形的图案投射到涂有光刻胶的聚酯薄膜表面。

4.蚀刻：将经过光刻曝光的聚酯薄膜进行蚀刻，以去除未被光刻胶保护的区域。

蚀刻可以使用化学蚀刻或物理蚀刻等方法进行。

薄膜加工薄膜加工是薄膜开关制作的关键环节，包括导电层的制作、绝缘层的覆盖和阻焊层的加工等步骤。

1.导电层的制作：将导电浆料通过印刷工艺涂在聚酯薄膜表面，形成导电膜图案。

导电层的制作需控制好涂布的精度和厚度，以确保导电膜的导电性能和稳定性。

2.绝缘层的覆盖：在导电层的表面覆盖一层绝缘层，以提供绝缘和保护导电层的功能。

绝缘层的制作可以通过印刷、喷涂等方法进行，需要注意覆盖的均匀性和厚度的控制。

丝Ena ED2020.1工艺与技术户外薄膜开关HI刷系统解决方寨□胡晓斌薄膜开关是一种匸要采用网版印刷技术匸艺生产的盘J端电子元器件，集表面装饰、按键开关、读数浪示、灯光指示、电路控制为•体、是顺应电产产品小型化、数字化、—、户夕卜薄月英升兴普遍存在竝『可题与抒匕战智能化、多功能化发展的产物，广泛应川r航人、航空、航海、高铁、汽车、供疗、工控、家电、濟能玩具等领域（见图1）。

随衿应川领域的不断扔展和应用环境的不断薄膜开关产品应用领域越來越广泛，面対的终端消费市场也越來越呈普遍化发展。

但目前山变化，溥膜丿F关所面临的八外应用环境的挑战也越來越多。

如果任制作户外薄膜开关时，选材不当，或是工艺设计不合理，就会造成而板退色、破裂、操控不灵敏或无法操控等使川问逆，直至形成不R的用户使用体验,甚至危及到使用安全。

本文涉及的门外薄膜开关印刷系统解决方案，为三和国际与欧洲、H本等国际知名厂商经多年研发，共同完成，可以为业内客户提供精准服务，争取到更多离端的户外薄膜幵关订单-。

图1薄膜开关产品应用领域19工艺与技术202(). 1 丝 R03EORII= 户夕卜薄月莫升关不良原因分析场存在的户外薄膜开关存在的问题也较多,集中 体现在如F 儿个方面（见图2、图3）:耐老化性羌，材料易脆化；耐溶剂性羌，浸渍溶剂肩易腐蚀； 阳光曲射后易黄变，色彩易失真；按键寿命短，按键开关易破损。

这些问题轻则会影响产品使用寿命、严01的 更会危及用户的人身安全、都亟待户外薄膜丿F 关 生产商解决。

图2 户外退色的不良薄膜开关■卜■■■ooa f经过対不同应用领域和环境的不R 薄膜开关综合分析，除了耐溶剂性差、耐高低温冲击性能 差等原因外，造成绝人部分不良的关键原因：fh紫外线的照射下，面板材料不育抗紫外吸收剂， 易发黄、退色、裂化。

紫外线按照波长不同，其特性可以分为以H 儿种：UVC 波长10（）〜290 nm,属短波紫外线，任经过地球表面同温层时被臭冠丿县吸收.不能到 达地球衣面，対户外薄膜开关无损害；UVB 波长290 - 320 nm,属屮波紫外线，极人部分被户外薄膜丿F 关表层所吸收，対开关的脆化、破损，有一定影响；UVA 波氏320 -400 nm,属氏波紫外线，冇超强的穿透性，是造成八外薄膜开关裂化、破损、发黄、退色等不良问题的最主要因 素（见图4）e图3 户外按键破损的不良薄膜开关阳光紫外线破坏肚材和汕墨层,造成产品报废片基层图4 紫外线对户外薄膜开关性能损坏20丝网ED刷2020.1工艺与技术三、户夕卜薄月葵升关印刷系统角罕决方乘1.印刷基材l)MacDermid Autotype抗紫外线胶片Mac Dermid Autotype抗紫外线胶片(Autotex XE),户外薄膜开关应用领域广泛而又高端(见图5),如户外银行终端操控面板，户外加油站、充电桩，户外机械设备开关面板，户外军用、工业用手持终端，轮船、汽车电器开关等，是高速发展的中国经济市场需求量极大的终端用户。

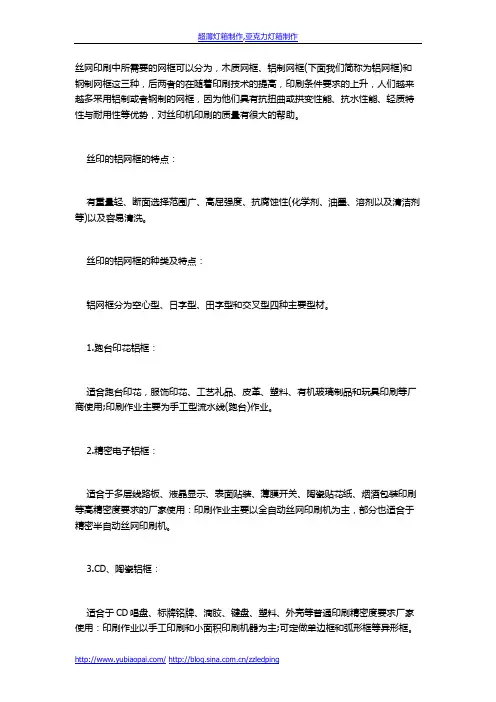

丝网印刷中所需要的网框可以分为，木质网框、铝制网框(下面我们简称为铝网框)和钢制网框这三种，后两者的在随着印刷技术的提高，印刷条件要求的上升，人们越来越多采用铝制或者钢制的网框，因为他们具有抗扭曲或拱变性能、抗水性能、轻质特性与耐用性等优势，对丝印机印刷的质量有很大的帮助。

丝印的铝网框的特点：
有重量轻、断面选择范围广、高屈强度、抗腐蚀性(化学剂、油墨、溶剂以及清洁剂等)以及容易清洗。

丝印的铝网框的种类及特点：
铝网框分为空心型、日字型、田字型和交叉型四种主要型材。

1.跑台印花铝框：
适合跑台印花，服饰印花、工艺礼品、皮革、塑料、有机玻璃制品和玩具印刷等厂商使用;印刷作业主要为手工型流水线(跑台)作业。

2.精密电子铝框：
适合于多层线路板、液晶显示、表面贴装、薄膜开关、陶瓷贴花纸、烟酒包装印刷等高精密度要求的厂家使用：印刷作业主要以全自动丝网印刷机为主，部分也适合于精密半自动丝网印刷机。

3.CD、陶瓷铝框：
适合于CD唱盘、标牌铭牌、滴胶、键盘、塑料、外壳等普通印刷精密度要求厂家使用：印刷作业以手工印刷和小面积印刷机器为主;可定做单边框和弧形框等异形框。

4.大型铝框：
适合于大型户外四色广告，灯箱印刷、汽车玻璃、玻璃幕墙等大幅面印刷厂使用;印刷工作主要以大幅面丝网印刷为主。

5.电子铝框：
适合于单双面印刷电路板、贴花、玻璃印刷等印刷精密度要求厂家使用：印刷作业主要以半自动丝网印刷机为主，部分材料也适合于手工印刷。
