印刷电子技术讲解

印刷行业的柔性电子技术资料柔性电子技术是一种新兴的技术，通过在薄而柔软的基底上制造电路，使得电子器件具备了曲面、可弯曲、可折叠等特性。

近年来，随着柔性电子技术的不断发展，它在印刷行业中的应用也逐渐增多。

本文将探讨印刷行业中柔性电子技术资料的应用。

一、柔性电子技术在印刷行业的应用现状目前，印刷行业已经开始将柔性电子技术应用于印刷品的制造过程中。

例如，可以使用柔性电子技术在印刷品上添加传感器，实现对印刷品状态的监测和反馈。

同时，柔性电子技术还可以应用于印刷品的电子化标识，使得印刷品具备了互联网的功能。

二、柔性电子技术在印刷行业中的优势相比传统的硬性电子技术，柔性电子技术在印刷行业中具有以下优势：1. 可弯曲、可折叠：柔性电子技术制造的电子器件可以根据需要进行弯曲和折叠，适应不同形状和尺寸的印刷品制造需求。

2. 轻薄柔软：柔性电子技术所采用的基底材料通常是薄而柔软的，这使得印刷品更加轻薄且易于携带。

3. 透明度高：柔性电子技术可以制造出高透明度的电子器件，使得印刷品的视觉效果更加出色。

4. 低成本：相比传统的硬性电子技术，柔性电子技术具备较低的生产成本，可以降低印刷品的制造成本。

三、柔性电子技术在印刷行业中的应用案例1. 柔性电子标签：柔性电子技术可以制造出一种贴合印刷品表面的电子标签，可以用于商品溯源、防伪等功能。

2. 柔性电子传感器：通过在印刷品上添加柔性电子传感器，可以实现对印刷品状态的实时监测，如温度、湿度等。

3. 柔性电子显示屏：利用柔性电子技术制造的柔性电子显示屏可以应用于报纸、杂志等印刷媒介，实现内容的更新和切换。

四、挑战与展望虽然柔性电子技术在印刷行业中具有诸多优势和应用案例，但目前还面临一些挑战。

首先，柔性电子技术的可靠性和稳定性需要进一步提高，以满足印刷行业对产品质量的要求。

其次，柔性电子技术的制造工艺还需要不断优化，以进一步降低生产成本。

此外，柔性电子技术在大规模生产中的可扩展性也需要进一步探索。

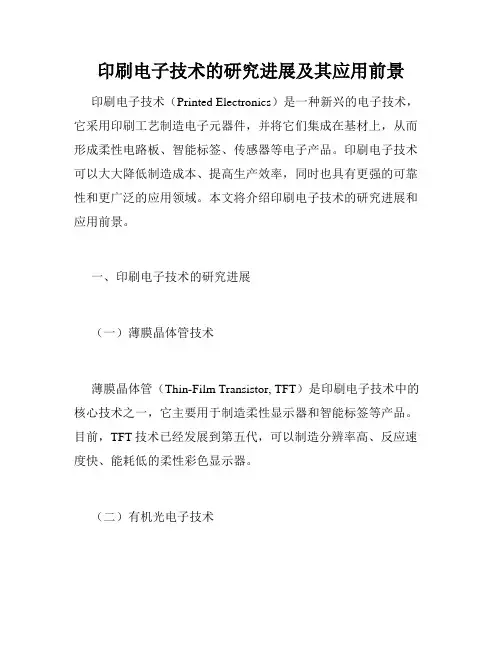

印刷电子技术的研究进展及其应用前景印刷电子技术（Printed Electronics）是一种新兴的电子技术，它采用印刷工艺制造电子元器件，并将它们集成在基材上，从而形成柔性电路板、智能标签、传感器等电子产品。

印刷电子技术可以大大降低制造成本、提高生产效率，同时也具有更强的可靠性和更广泛的应用领域。

本文将介绍印刷电子技术的研究进展和应用前景。

一、印刷电子技术的研究进展（一）薄膜晶体管技术薄膜晶体管（Thin-Film Transistor, TFT）是印刷电子技术中的核心技术之一，它主要用于制造柔性显示器和智能标签等产品。

目前，TFT技术已经发展到第五代，可以制造分辨率高、反应速度快、能耗低的柔性彩色显示器。

（二）有机光电子技术有机光电子技术（Organic Optoelectronics, OOE）是印刷电子技术的另一个重要方向，它主要用于制造柔性显示器、智能标签、传感器和光伏发电等产品。

目前，OOE技术在柔性显示器和智能标签方面已经有了应用，然而在其他领域还需要进一步的研究和发展。

（三）纳米打印技术纳米打印技术（Nanoimprint Lithography, NIL）是一种高精度的印刷技术，可以制造纳米尺度的电子元器件和器件结构。

这种技术可以大大降低制造成本、提高生产效率，同时还可以制造更复杂、更高效的电子器件。

（四）3D打印电子技术3D打印电子技术（3D Printing Electronics）是印刷电子技术的一种新型技术，它可以将电子元器件直接打印在基材上，从而一次性完成整个设备的制造。

与传统的电子制造技术相比，3D打印电子技术可以做到更灵活、更高效、更便捷，因此具有巨大的应用前景。

二、印刷电子技术的应用前景（一）智能穿戴设备智能穿戴设备是一种新兴的电子产品，它可以搜集个人健康数据、实现智能互联、提高生活质量等。

当前，智能穿戴设备主要采用柔性电子技术制造，印刷电子技术正是这种趋势的主要驱动力。

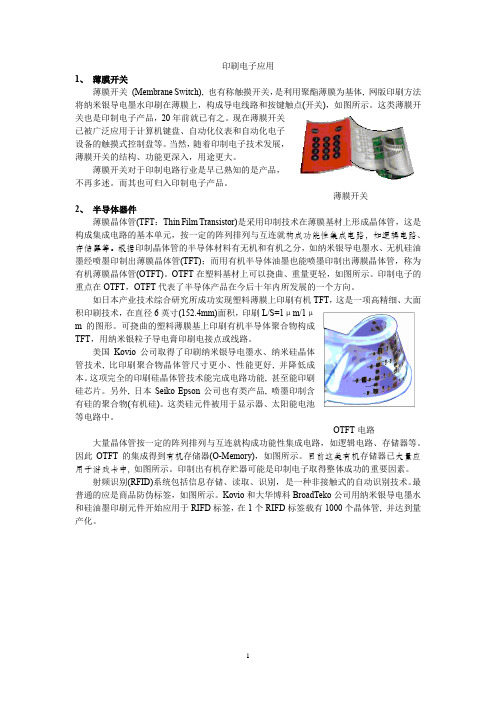

印刷电子应用1、薄膜开关薄膜开关(Membrane Switch), 也有称触摸开关，是利用聚酯薄膜为基体, 网版印刷方法将纳米银导电墨水印刷在薄膜上，构成导电线路和按键触点(开关)，如图所示。

这类薄膜开关也是印制电子产品，20年前就已有之。

现在薄膜开关已被广泛应用于计算机键盘、自动化仪表和自动化电子设备的触摸式控制盘等。

当然，随着印制电子技术发展，薄膜开关的结构、功能更深入，用途更大。

薄膜开关对于印制电路行业是早已熟知的是产品，不再多述。

而其也可归入印制电子产品。

薄膜开关2、半导体器件薄膜晶体管(TFT：Thin Film Transistor)是采用印制技术在薄膜基材上形成晶体管，这是构成集成电路的基本单元，按一定的阵列排列与互连就构成功能性集成电路，如逻辑电路、存储器等。

根据印制晶体管的半导体材料有无机和有机之分，如纳米银导电墨水、无机硅油墨经喷墨印制出薄膜晶体管(TFT)；而用有机半导体油墨也能喷墨印制出薄膜晶体管，称为有机薄膜晶体管(OTFT)。

OTFT在塑料基材上可以挠曲、重量更轻，如图所示。

印制电子的重点在OTFT，OTFT代表了半导体产品在今后十年内所发展的一个方向。

如日本产业技术综合研究所成功实现塑料薄膜上印刷有机TFT，这是一项高精细、大面积印刷技术，在直径6英寸(152.4mm)面积，印刷L/S=1μm/1μm的图形。

可挠曲的塑料薄膜基上印刷有机半导体聚合物构成TFT，用纳米银粒子导电膏印刷电接点或线路。

美国Kovio公司取得了印刷纳米银导电墨水、纳米硅晶体管技术, 比印刷聚合物晶体管尺寸更小、性能更好, 并降低成本。

这项完全的印刷硅晶体管技术能完成电路功能, 甚至能印刷硅芯片。

另外, 日本Seiko Epson公司也有类产品, 喷墨印制含有硅的聚合物(有机硅)。

这类硅元件被用于显示器、太阳能电池等电路中。

OTFT电路大量晶体管按一定的阵列排列与互连就构成功能性集成电路，如逻辑电路、存储器等。

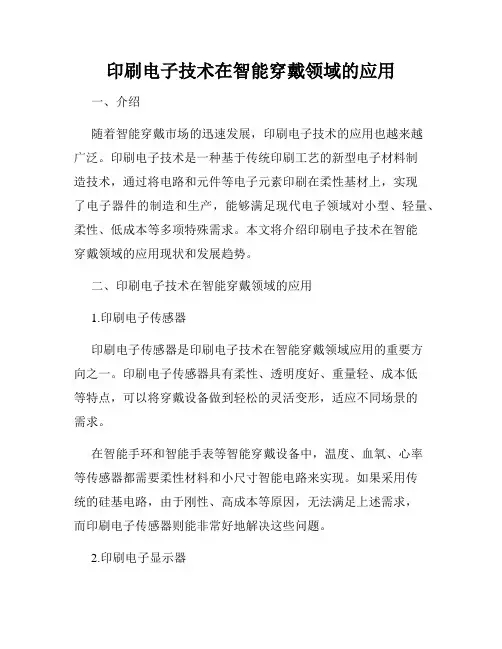

印刷电子技术在智能穿戴领域的应用一、介绍随着智能穿戴市场的迅速发展，印刷电子技术的应用也越来越广泛。

印刷电子技术是一种基于传统印刷工艺的新型电子材料制造技术，通过将电路和元件等电子元素印刷在柔性基材上，实现了电子器件的制造和生产，能够满足现代电子领域对小型、轻量、柔性、低成本等多项特殊需求。

本文将介绍印刷电子技术在智能穿戴领域的应用现状和发展趋势。

二、印刷电子技术在智能穿戴领域的应用1.印刷电子传感器印刷电子传感器是印刷电子技术在智能穿戴领域应用的重要方向之一。

印刷电子传感器具有柔性、透明度好、重量轻、成本低等特点，可以将穿戴设备做到轻松的灵活变形，适应不同场景的需求。

在智能手环和智能手表等智能穿戴设备中，温度、血氧、心率等传感器都需要柔性材料和小尺寸智能电路来实现。

如果采用传统的硅基电路，由于刚性、高成本等原因，无法满足上述需求，而印刷电子传感器则能非常好地解决这些问题。

2.印刷电子显示器印刷电子显示器是用印刷电子技术制造的一种柔性电子显示器。

印刷电子显示器的优点是轻薄、软性强、可随意弯曲、透光性好等，可以很好地适应智能穿戴设备的使用需求。

同时，印刷电子显示器采用温和的加工工艺，使得可以在纸张、塑料等基底上形成显示器，极大地拓展了其应用领域。

在智能眼镜、智能手表等可穿戴设备中，印刷电子显示器可实现各种信息的展示和交互，为使用者提供便捷的信息服务。

3.印刷电池印刷电池是印刷电子技术在智能穿戴领域的应用方向之一。

在单次使用时间较短的智能穿戴设备中，轻薄、柔性、容量大小均是非常重要的考虑因素。

而印刷电池因为具有其自身的特点，在小型、轻巧、柔性的智能穿戴设备中得到普遍应用。

印刷电池可以采用非常景气成本的材料，同时印刷电池可以在普通的打印机上打印，使用非常便捷。

采用印刷电池，可以让智能穿戴设备实现更加小型化。

三、印刷电子技术在智能穿戴领域的发展趋势1.多功能化随着智能穿戴市场的发展，穿戴设备在颜色、款式、功能等方面都要加以考虑。

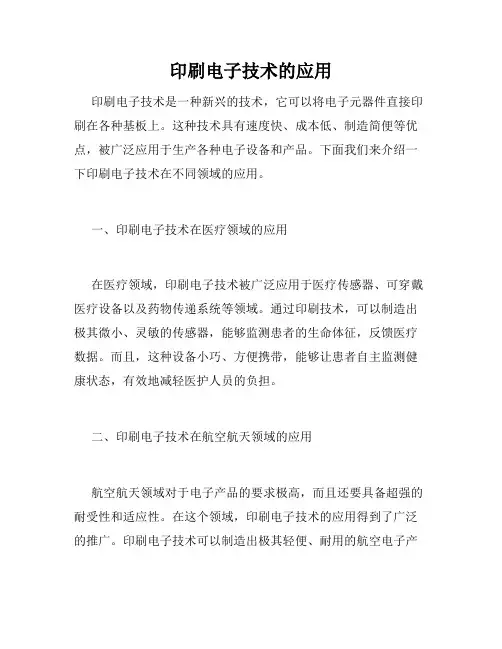

印刷电子技术的应用印刷电子技术是一种新兴的技术，它可以将电子元器件直接印刷在各种基板上。

这种技术具有速度快、成本低、制造简便等优点，被广泛应用于生产各种电子设备和产品。

下面我们来介绍一下印刷电子技术在不同领域的应用。

一、印刷电子技术在医疗领域的应用在医疗领域，印刷电子技术被广泛应用于医疗传感器、可穿戴医疗设备以及药物传递系统等领域。

通过印刷技术，可以制造出极其微小、灵敏的传感器，能够监测患者的生命体征，反馈医疗数据。

而且，这种设备小巧、方便携带，能够让患者自主监测健康状态，有效地减轻医护人员的负担。

二、印刷电子技术在航空航天领域的应用航空航天领域对于电子产品的要求极高，而且还要具备超强的耐受性和适应性。

在这个领域，印刷电子技术的应用得到了广泛的推广。

印刷电子技术可以制造出极其轻便、耐用的航空电子产品，如小型卫星总线、气压传感器、温度传感器和陀螺仪等仪器，这些设备对提高任务的完成度十分关键。

三、印刷电子技术在智能家居领域的应用随着智能家居市场的逐渐增长，越来越多的印刷电子产品被应用到这一领域。

印刷电子技术可以制造出智能家居控制器、智能门锁、电磁炉触摸面板以及智能灯等设备，这些设备可以实现智能、便捷的家居生活，有效地提高生活的品质和舒适度。

四、印刷电子技术在汽车制造领域的应用在汽车工业领域，印刷电子技术可以制造出智能车载导航系统、电动车充电器、车载维修诊断仪等产品。

这些设备不仅可以提高汽车的性能和舒适度，还能够实现对汽车维修故障的准确检测，大大提高汽车的安全性。

总之，印刷电子技术的应用范围十分广泛，涵盖了医疗、航空航天、智能家居、汽车制造等多个领域，为各大产业的发展带来了无限的可能。

未来，印刷电子技术将会不断地发展创新，实现在更多领域的广泛应用。

喷墨印刷oled原理-概述说明以及解释1.引言1.1 概述概述部分的内容应该简要介绍喷墨印刷OLED 技术，并提出本文的目的和重要性。

喷墨印刷OLED 技术是一种新兴的显示技术，它结合了OLED（有机发光二极管）和喷墨印刷技术的优势。

OLED 技术具有自发光、视角宽、高对比度等优点，而喷墨印刷技术则具有低成本、高效率、可大面积制造等特点。

喷墨印刷OLED 可以通过喷墨技术将有机发光材料溶液精确地喷射到基板上，形成显示像素，从而实现高质量、高分辨率的显示效果。

本文旨在深入探讨喷墨印刷OLED 的原理和应用。

通过对OLED 技术和喷墨印刷技术进行综合分析，我们将介绍OLED 技术的基本原理以及喷墨印刷技术在OLED 制造中的应用，以期展示喷墨印刷OLED 技术的前景和潜力。

对于读者来说，理解喷墨印刷OLED 的原理和技术应用有着重要意义。

这一新兴技术有望在未来的显示器市场中取得突破，其低成本、高效率和高质量的优势将使其在平板电视、智能手机和可穿戴设备等领域广泛应用。

因此，了解喷墨印刷OLED 的工作原理和特点对于研究人员、工程师和消费者都具有重要的参考价值。

通过本文的研究，我们将为读者提供全面的了解喷墨印刷OLED 技术的基础知识，帮助读者准确评估该技术的前景和应用潜力。

最后，我们将总结OLED 原理的重要性，并对喷墨印刷OLED 技术的未来进行展望。

1.2 文章结构本文主要介绍喷墨印刷OLED的原理。

文章结构如下：第一部分为引言，包括概述、文章结构和目的。

在概述中，将简要介绍OLED的原理和应用；在文章结构中，说明本文将介绍OLED原理和喷墨印刷技术的基本原理及其在OLED制造中的应用；在目的中，阐明本文旨在总结OLED原理的重要性并展望喷墨印刷OLED的前景。

第二部分为正文，分为两个小节。

第一小节将深入介绍OLED原理。

首先，解释什么是OLED，包括其基本概念和原理。

然后，详细介绍喷墨印刷OLED的概念和应用，阐述其在显示技术领域的优势和发展前景。

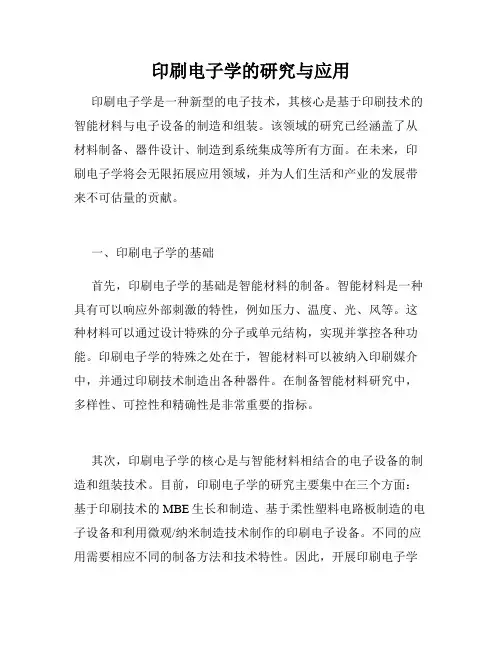

印刷电子学的研究与应用印刷电子学是一种新型的电子技术，其核心是基于印刷技术的智能材料与电子设备的制造和组装。

该领域的研究已经涵盖了从材料制备、器件设计、制造到系统集成等所有方面。

在未来，印刷电子学将会无限拓展应用领域，并为人们生活和产业的发展带来不可估量的贡献。

一、印刷电子学的基础首先，印刷电子学的基础是智能材料的制备。

智能材料是一种具有可以响应外部刺激的特性，例如压力、温度、光、风等。

这种材料可以通过设计特殊的分子或单元结构，实现并掌控各种功能。

印刷电子学的特殊之处在于，智能材料可以被纳入印刷媒介中，并通过印刷技术制造出各种器件。

在制备智能材料研究中，多样性、可控性和精确性是非常重要的指标。

其次，印刷电子学的核心是与智能材料相结合的电子设备的制造和组装技术。

目前，印刷电子学的研究主要集中在三个方面：基于印刷技术的MBE生长和制造、基于柔性塑料电路板制造的电子设备和利用微观/纳米制造技术制作的印刷电子设备。

不同的应用需要相应不同的制备方法和技术特性。

因此，开展印刷电子学研究需要结合材料工程、化学、机械学、物理学、电子技术等多个学科的理论和实践知识，进行复杂的集成设计。

二、印刷电子学应用领域目前，印刷电子学已经应用到了许多领域，包括医疗、环境监测、能源管理等。

主要应用包括：1. 智能医疗和健康监测：印刷电子学可以为生产各种智能健康设备和医疗设备提供实现手段，例如电子纹身、医用传感器和人体监测等。

2. 环境监测：印刷电子学可以制造一些具有环境监测功能的智能设备，用于对环境中的各种污染物进行检测和监测。

这些设备中包括各种传感器，例如氧气传感器、二氧化碳传感器、气体传感器等。

3. 能源管理：印刷电子学可以生产用于可再生能源的监测、控制和使能的设备。

除了上述例子，印刷电子学还可以应用在具有实践意义的各种场合，例如电子文献、电子邮件、应用媒体和交通控制。

印刷电子学可以改变现有技术和应用模式，提高人们在生活和产业等方面的生产力和效率。
