环保型电锅炉系统的控制设计

电锅炉设计方案1. 简介电锅炉是一种使用电能作为热能源的锅炉设备，它通过电能转化为热能来加热水或蒸汽。

电锅炉具有体积小、启动快、无污染等优点，被广泛应用于工业生产和居民供暖等领域。

本文将介绍电锅炉的设计方案，包括电锅炉的基本原理、设计要点和设计流程等内容，旨在提供设计电锅炉的参考和指导。

2. 设计原理电锅炉的基本原理是利用电能将水加热到一定温度或转化为蒸汽。

其工作原理可以简要描述为以下几个步骤：1.电能供应：通过电源将交流电能供应给电锅炉系统。

2.加热元件：电锅炉内部装有加热元件，通常采用电阻丝作为加热元件。

3.控制系统：电锅炉配备控制系统，可以实现温度控制和安全保护等功能。

4.加热水或蒸汽：加热元件发热后，将热量传递给水或蒸汽，使其温度升高。

3. 设计要点在设计电锅炉时，需要考虑以下几个要点：3.1 加热效率加热效率是电锅炉设计中最重要的指标之一。

提高加热效率可以减少能源消耗，降低运行成本。

为了提高加热效率，可以采取以下措施：•选择高效的加热元件：选用高品质的电阻丝，提高材料的导热性能，降低电能损耗；•优化热量传递方式：通过改变水流速度、增加换热面积等方式提高热量传递效率。

3.2 温度控制电锅炉的温度控制是保证设备安全运行和加热效果的关键。

温度控制系统应能准确测量水温或蒸汽温度，并及时调整加热功率，使温度保持在设定范围内。

常用的温度控制方式包括：•PID控制：通过比较设定温度和实际温度的偏差，计算出控制量，并根据控制规则调整加热功率；•ON/OFF控制：当温度低于设定温度时，设备工作；当温度高于设定温度时，设备停止工作。

3.3 安全保护安全保护是电锅炉设计中必不可少的部分，它可以预防或减轻电锅炉运行中的各种事故。

常见的安全保护措施包括：•过热保护：当水温或蒸汽温度超过设定值时，自动切断加热功率，防止设备烧坏或发生爆炸等事故；•漏电保护：安装漏电保护开关，当设备发生漏电时，自动切断电源，确保人身安全；4. 设计流程设计电锅炉的流程可以概括为以下几个步骤：4.1 确定需求根据实际需求确定电锅炉的额定功率、加热介质（水或蒸汽）、使用环境等。

电锅炉供暖方案介绍电锅炉供暖方案是一种利用电能作为能源的供暖系统。

它使用电锅炉作为供暖设备，通过加热水来提供室内的暖气和热水。

相比于传统的燃气锅炉供暖系统，电锅炉供暖方案具有环保、安全、易于安装和维护等优点。

本文将介绍电锅炉供暖方案的原理、安装和维护，以及相比于其他供暖方式的优势。

原理电锅炉供暖方案使用电能作为能源，通过电锅炉将电能转化为热能，加热供暖系统中的水。

具体原理如下：1.电锅炉：电锅炉是供暖系统的核心设备，它将电能转化为热能，加热供暖系统中的水。

电锅炉内部有加热元件，通过通电使得加热元件加热，并将加热后的热能传递给供暖系统中的水。

2.供暖系统：供暖系统由供暖管道和散热器组成。

热水在供暖管道中流动，通过散热器散发热能，将热量传递到室内，提供暖气。

3.控制系统：电锅炉供暖方案配备控制系统，用于控制电锅炉的工作状态和供暖系统的温度。

控制系统可以根据室内温度和用户设置的温度要求来自动调节电锅炉的加热功率，以保持房间的舒适温度。

安装步骤一：选购设备在安装电锅炉供暖系统之前，首先需要选购合适的设备。

选择合适的电锅炉和散热器是关键。

建议选择品牌知名、质量可靠的设备，以确保供暖系统的正常运行。

步骤二：设计供暖系统根据供暖面积和用户需求，设计供暖系统的管道布局和散热器安装位置。

确保供暖系统能够覆盖整个室内空间，并能够根据需要调节温度。

步骤三：安装设备请专业的供暖工程师或安装人员进行设备的安装工作。

在安装过程中，需要按照设备的安装说明进行操作，确保设备安装正确、牢固。

步骤四：系统调试安装完成后，进行供暖系统的调试和测试。

检查电锅炉和供暖系统的运行状态，以及控制系统的工作是否正常。

如发现问题，请及时联系安装人员进行处理。

维护为了确保电锅炉供暖系统的正常运行和延长设备的使用寿命，需要进行定期的维护。

以下是一些常见的维护措施：1.定期清洁：定期清洁电锅炉和供暖系统中的管道和散热器，以去除积累的污垢和杂质。

保持供暖系统的畅通可以提高热能的传递效率，减少能源消耗。

单位代码01学号100119064分类号TP273+.2密级毕业设计说明书电锅炉温度控制系统的设计院（系）名称信息工程学院专业名称测控技术与仪器学生姓名邓继文指导教师吴娟2014年4月25日电锅炉温度控制系统的设计摘要电锅炉温度智能控制系统在工业生产和科研工作中占有重要的地位。

锅炉汽包燃烧系统是工业蒸汽锅炉安全、稳定运行的重要指标。

温度过高，会使蒸汽带水过多，汽水分离差，使后续的过热器管壁结垢，传热效率下降，过热蒸汽温度下降，严重时将引起蒸汽品质下降，影响生产和安全；温度过低又将破坏部分水冷壁的水循环不能满足工艺要求，严重时会发生锅炉爆炸。

尤其是大型锅炉，一旦控制不当，容易使汽包满水或汽包内的水全部汽化，造成重大事故。

因此，在锅炉运行中，保证温度在正常范围是非常重要的。

基于单片机技术实现的电锅炉温度控制系统主要由温度检测电路、温度控制电路、温度显示电路三个部分组成。

在本次设计中，选用符合测量温度范围要求的热电偶温度传感器来实现数据采集，用仪表放大电路对电压信号进行放大，实现对温度的检测和信号的传输；用单片机对所采集的数据进行处理后，再进行相应的控制，从而实现对温度的控制；采用LCD1602液晶显示器将处理的数据进行实时显示。

然后根据设计电路进行了实际制作和测试分析，达到了预期的要求。

关键词：单片机，热电偶温度传感器，LCD，MAX6675The Design of the Electric Boiler Temperature Control SystemAuthor：Deng JiWenTutor：Wu JuanAbstractAnnealing temperature control system in industrial production and scientific research occupies an important bustion system of boiler steam drum is industrial steam boiler safe and stable operation of the important indicators.Temperature is too high, can make the steam with water too much, separation of poor, make the follow-up of superheater tube wall scaling, heat transfer efficiency drops, superheated steam temperature drop, serious when will cause steam quality to drop, affect the production and safety; Temperature is too low will damage part of the wall of the water cycle can't meet the technological requirements, serious happens when the boiler exploded.Especially large boiler, once the improper control, easy to make all of the water in the water or steam drum drum with vaporization, cause serious accident. Therefore, in boiler operation, it is very important to ensure that the temperature in the normal range.Based on single chip microcomputer technology to realize the electric boiler temperature control system is mainly composed of the temperature detection circuit, temperature control circuit, display circuit of three parts.In this design, choose to meet the requirements of measuring temperature range thermocouple temperature sensor to achieve data acquisition, instrument amplifier circuit of voltage signal is amplified and realize the temperature detection and signal transmission; After the data collected in the MCU, then the corresponding control, so as to realize the temperature control; Adopt LCD1602 LCD monitor the real-time display of data processing.Then according to the design of circuit are analyzed in actual production and testing, to achieve the desired requirements.Key words: MCU，Thermocouple Temperature Sensor，LCD，MAX6675目录1 绪论 (1)1.1 课题背景 (1)1.2 电锅炉简介 (1)1.3 电锅炉温度控制系统 (2)1.4 设计要求 (2)2 温度控制系统方案分析 (3)2.1 设计思想 (3)2.2 几种方案设计 (3)2.3 方案设计要求 (4)2.4 课题研究的意义 (4)3 电锅炉温度控制系统硬件设计 (6)3.1 温度检测电路 (6)3.1.1 热电偶传感器 (6)3.1.2 MAX6675电路 (6)3.2 温度显示单元电路 (8)3.3 温度控制电路 (10)3.3.1 蜂鸣器驱动电路 (10)3.3.2 继电器 (11)3.3.3 STC89C51单片机 (12)4 电锅炉温度控制系统软件设计 (18)5 电锅炉温度控制系统仿真 (20)5.1 电路仿真结果 (20)6 电锅炉温度控制系统设计实物图 (22)结论 (23)致谢 (24)参考文献 (25)附录 (26)附录A (26)附录B (26)1绪论1.1课题背景锅炉技术的发展受经济发展速度和投资规模因素影响，能源政策和节能、环保要求的制约等越来越严重。

基于PLC的锅炉供热控制系统的设计一、本文概述随着科技的不断发展，可编程逻辑控制器（PLC）在工业自动化领域的应用日益广泛。

作为一种高效、可靠的工业控制设备，PLC以其强大的编程能力和灵活的扩展性，成为现代工业控制系统的重要组成部分。

本文旨在探讨基于PLC的锅炉供热控制系统的设计，通过对锅炉供热系统的分析，结合PLC控制技术，实现对供热系统的智能化、自动化控制，提高供热效率，降低能耗，为工业生产和居民生活提供稳定、可靠的热源。

文章首先介绍了锅炉供热系统的基本构成和工作原理，分析了传统供热系统存在的问题和不足。

然后，详细阐述了PLC控制系统的基本原理和核心功能，包括输入/输出模块、中央处理单元、编程软件等。

在此基础上，文章提出了基于PLC的锅炉供热控制系统的总体设计方案，包括系统硬件选型、软件编程、系统调试等方面。

通过本文的研究，期望能够实现对锅炉供热控制系统的优化设计，提高供热系统的控制精度和稳定性，降低运行成本，促进节能减排，为工业生产和居民生活提供更加安全、高效的供热服务。

也为相关领域的研究人员和技术人员提供有价值的参考和借鉴。

二、锅炉供热系统基础知识锅炉供热系统是一种广泛应用的热能供应系统，其主要任务是将水或其他介质加热到一定的温度，然后通过管道系统输送到各个用户端，满足各种热需求，如工业生产、居民供暖等。

该系统主要由锅炉本体、燃烧器、热交换器、控制系统和辅助设备等几部分构成。

锅炉本体是供热系统的核心设备，负责将水或其他介质加热到预定温度。

其根据燃料类型可分为燃煤锅炉、燃油锅炉、燃气锅炉、电锅炉等。

锅炉的性能参数主要包括蒸发量、蒸汽压力、蒸汽温度等。

燃烧器是锅炉的重要组成部分，负责燃料的燃烧过程。

燃烧器的性能直接影响到锅炉的热效率和污染物排放。

燃烧器需要稳定、高效、低污染，同时要适应不同的燃料类型和负荷变化。

热交换器是锅炉供热系统中的关键设备，负责将锅炉产生的热能传递给水或其他介质。

热交换器的设计应保证高效、稳定、安全，同时要考虑到热能的充分利用和防止结垢、腐蚀等问题。

电锅炉运营方案一、前言随着社会经济的不断发展，能源需求不断增加。

在能源领域中，电锅炉由于其高效、清洁、环保的特点，受到了越来越多的关注和应用。

为了更好地推动电锅炉的运营和发展，制定科学合理的电锅炉运营方案显得尤为重要。

二、电锅炉基本介绍1. 电锅炉概述电锅炉是一种以电能为能源，通过电阻加热元件将电能转化为热能，达到加热水的目的的设备。

它通过内部的水循环系统，利用电能产生高温高压蒸汽或热水，供暖系统或工业生产使用。

2. 电锅炉优势（1）高效：电锅炉采用电能直接加热，没有烟气和废气排放，热能利用率较高，能源利用效率高。

（2）清洁：电锅炉不产生烟尘和废气，环保性好。

（3）运行稳定：电锅炉无需燃料的供给和燃烧过程，运行稳定，操作简单。

（4）体积小、使用方便：电锅炉的体积相对较小，安装位置不受限制，使用方便。

三、电锅炉运营管理1. 运营管理组织架构（1）总经理：负责整体管理和决策，统筹协调各部门工作。

（2）生产部门：负责电锅炉的生产加工、装配以及设备维护保养等工作。

（3）销售部门：负责电锅炉的市场开拓和销售工作，确保销售任务的完成。

（4）质量管理部门：负责整个生产过程的质量监控和质量改进工作。

（5）运营部门：负责电锅炉的运营管理和售后服务工作，确保设备正常运行。

2. 运营管理制度（1）生产管理制度：严格按照生产流程和标准操作程序进行生产，确保产品质量和生产进度。

（2）质量管理制度：建立全面的质量管理体系，加强过程控制，严格把关产品质量。

（3）运营管理制度：建立健全的设备运行管理制度，包括设备检修、安全生产、运行稳定性评价等管理规定。

（4）安全生产管理制度：严格遵守安全生产法律法规，健全安全生产管理制度，做好生产安全工作。

3. 运营成本控制（1）设备管理：实行科学的设备运行维护管理制度，延长设备使用寿命，降低设备损耗。

（2）能源消耗控制：采取节能措施，降低电锅炉的能耗，提高能源利用效率。

（3）人力成本控制：合理配置人力资源，提高员工绩效，降低用工成本。

基于PLC控制的电锅炉控制系统电锅炉控制系统是现代工业制造中常见的一种设备，它通过PLC（可编程逻辑控制器）来实现对电锅炉的精确控制。

PLC控制技术具有灵活、方便、可靠等优点，能够实现复杂的逻辑控制和自动化控制功能。

本文将从PLC控制系统的原理、功能及特点入手，结合电锅炉的工作原理，详细介绍基于PLC控制的电锅炉控制系统的设计与实现。

1. PLC控制系统原理PLC控制系统是一种专门设计用于工业自动化控制的设备，其核心是一个可编程的CPU，通过不同的输入/输出模块和通信模块，与外部传感器、执行器等设备连接，实现对生产过程的控制。

PLC控制系统通过预先编写好的程序，根据不同的输入信号执行相应的逻辑控制，以达到自动化控制的目的。

2. 电锅炉工作原理电锅炉是一种利用电能进行加热的设备，通常由加热元件、控制系统、水泵等部件组成。

在工作过程中，电能被加热元件转换为热能，将水加热至设定的温度，为生产或生活提供热水或蒸汽。

电锅炉的控制系统通常包括温度传感器、压力传感器、水位传感器等，用于监测和控制锅炉的工作状态。

3. 基于PLC控制的电锅炉控制系统设计基于PLC控制的电锅炉控制系统主要由PLC控制器、传感器、执行器、人机界面等部件组成。

在设计过程中，首先需要根据电锅炉的工作原理和需求确定系统的功能要求和控制策略，然后编写PLC程序实现相应的逻辑控制。

通过合理的硬件布局和接线连接，将各部件连接到PLC控制器上，实现信号的采集和输出。

4. 控制系统功能与特点基于PLC控制的电锅炉控制系统具有如下功能与特点：1）灵活性：PLC控制系统可根据需要进行程序修改，实现不同的控制策略；2）可靠性：PLC控制器具有较高的稳定性和可靠性，可以长时间稳定运行；3）精确性：通过PLC控制系统可以实现对电锅炉的精确控制，提高生产效率和产品质量；4）扩展性：PLC控制系统可根据需要扩展输入/输出模块和功能模块，实现系统的功能扩展。

5. 控制系统优化与应用为了进一步优化电锅炉控制系统的性能，可以采用PID控制算法、模糊控制算法等先进的控制技术，提高系统的响应速度和稳定性。

单位代码01学号100119064分类号TP273+.2密级毕业设计说明书电锅炉温度控制系统的设计院（系）名称信息工程学院专业名称测控技术与仪器学生姓名邓继文指导教师吴娟2014年4月25日电锅炉温度控制系统的设计摘要电锅炉温度智能控制系统在工业生产和科研工作中占有重要的地位。

锅炉汽包燃烧系统是工业蒸汽锅炉安全、稳定运行的重要指标。

温度过高，会使蒸汽带水过多，汽水分离差，使后续的过热器管壁结垢，传热效率下降，过热蒸汽温度下降，严重时将引起蒸汽品质下降，影响生产和安全；温度过低又将破坏部分水冷壁的水循环不能满足工艺要求，严重时会发生锅炉爆炸。

尤其是大型锅炉，一旦控制不当，容易使汽包满水或汽包内的水全部汽化，造成重大事故。

因此，在锅炉运行中，保证温度在正常范围是非常重要的。

基于单片机技术实现的电锅炉温度控制系统主要由温度检测电路、温度控制电路、温度显示电路三个部分组成。

在本次设计中，选用符合测量温度范围要求的热电偶温度传感器来实现数据采集，用仪表放大电路对电压信号进行放大，实现对温度的检测和信号的传输；用单片机对所采集的数据进行处理后，再进行相应的控制，从而实现对温度的控制；采用LCD1602液晶显示器将处理的数据进行实时显示。

然后根据设计电路进行了实际制作和测试分析，达到了预期的要求。

关键词：单片机，热电偶温度传感器，LCD，MAX6675The Design of the Electric Boiler Temperature Control SystemAuthor：Deng JiWenTutor：Wu JuanAbstractAnnealing temperature control system in industrial production and scientific research occupies an important bustion system of boiler steam drum is industrial steam boiler safe and stable operation of the important indicators.Temperature is too high, can make the steam with water too much, separation of poor, make the follow-up of superheater tube wall scaling, heat transfer efficiency drops, superheated steam temperature drop, serious when will cause steam quality to drop, affect the production and safety; Temperature is too low will damage part of the wall of the water cycle can't meet the technological requirements, serious happens when the boiler exploded.Especially large boiler, once the improper control, easy to make all of the water in the water or steam drum drum with vaporization, cause serious accident. Therefore, in boiler operation, it is very important to ensure that the temperature in the normal range.Based on single chip microcomputer technology to realize the electric boiler temperature control system is mainly composed of the temperature detection circuit, temperature control circuit, display circuit of three parts.In this design, choose to meet the requirements of measuring temperature range thermocouple temperature sensor to achieve data acquisition, instrument amplifier circuit of voltage signal is amplified and realize the temperature detection and signal transmission; After the data collected in the MCU, then the corresponding control, so as to realize the temperature control; Adopt LCD1602 LCD monitor the real-time display of data processing.Then according to the design of circuit are analyzed in actual production and testing, to achieve the desired requirements.Key words: MCU，Thermocouple Temperature Sensor，LCD，MAX6675目录1 绪论 (1)1.1 课题背景 (1)1.2 电锅炉简介 (1)1.3 电锅炉温度控制系统 (2)1.4 设计要求 (2)2 温度控制系统方案分析 (3)2.1 设计思想 (3)2.2 几种方案设计 (3)2.3 方案设计要求 (4)2.4 课题研究的意义 (4)3 电锅炉温度控制系统硬件设计 (6)3.1 温度检测电路 (6)3.1.1 热电偶传感器 (6)3.1.2 MAX6675电路 (6)3.2 温度显示单元电路 (8)3.3 温度控制电路 (10)3.3.1 蜂鸣器驱动电路 (10)3.3.2 继电器 (11)3.3.3 STC89C51单片机 (12)4 电锅炉温度控制系统软件设计 (18)5 电锅炉温度控制系统仿真 (20)5.1 电路仿真结果 (20)6 电锅炉温度控制系统设计实物图 (22)结论 (23)致谢 (24)参考文献 (25)附录 (26)附录A (26)附录B (26)1绪论1.1课题背景锅炉技术的发展受经济发展速度和投资规模因素影响，能源政策和节能、环保要求的制约等越来越严重。

阐述ZDKI—3200型电锅炉调试与控制1 概述目前，大气污染日益严重，为了减少对大气污染的排放，清洁高效无污染排放的能源转化装置，正在越来越广泛地应用于工业生产中，电锅炉作为一种高效无污染生产蒸汽的锅炉，正在被应用于生产中，ZDKI-3200型电锅炉具有高效节能环保、启动快速、运行控制简单和维护保养方便的优点，用在核电站启动锅炉设计上，作为电站运行中断、启动和停止期间或主蒸汽系统不可用时，向电站辅助蒸汽系统供应蒸汽。

特别适用于紧急状况下快速满负荷生产蒸汽。

该锅炉的热效率高达99.7%以上，从热备用状态到全功率的时间不大于10分钟，从冷备用到全功率的时间不大于2小时。

该锅炉用于电站辅助蒸汽生产系统一般按两台锅炉设计。

ZDKI-3200型电锅炉是由瑞典ZANDER&INGESTROM AB公司生产的带加热器，一级汽水分离器的高压电极蒸汽锅炉。

按系统该锅炉主要由给水系统、汽化系统、排污系统、化学加药系统、取样系统、压缩空气和仪表系统组成，系统构成的主要设备有除氧器、给水箱、给水泵、锅炉本体、循环泵、补水泵、排污罐和加药装置。

该锅炉的主要特点是，能够快速启动和产生满足要求的蒸汽，本系统通常会处于备用状态，在锅炉本体和除氧器内安装了380V低压电加热器，在热备用状态维持正常的操作压力和温度。

2 辅助电锅炉的控制系统2.1 控制系统的组成和功能辅助电锅炉系统是由PLC系统控制，型号：西门子S7-400。

操作员界面（HMI）是触摸屏：西门子MP77，15"。

2.1.1 触摸屏显示器具有以下功能：（1）显示锅炉设备总图，具有实时过程值和操作条件指示；（2）具有操作模式和选项图；（3）具有控制器和控制器参数图，可以在图中设置参数、设定值和报警限制值；（4）显示压力、蒸汽流量和电功率的趋势曲线图；（5）报警处理；（6）运行历史数据值。

2.1.2 控制系统具备以下功能：（1）控制系统的现场总线不仅提供外部通信到主控室，还为系统外部启停和监控提供关键系统数据。

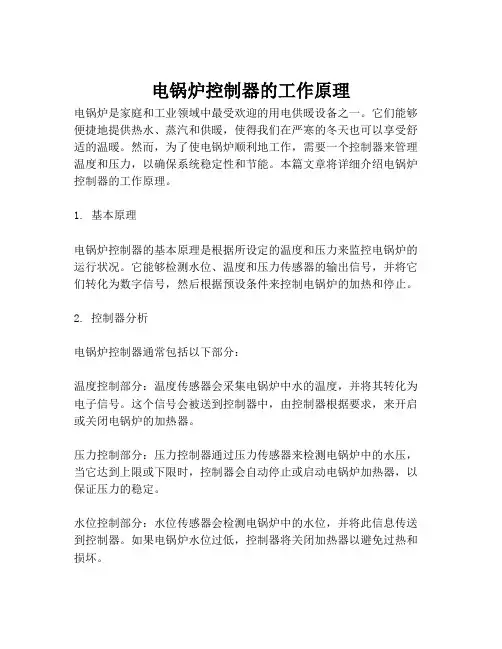

电锅炉控制器的工作原理电锅炉是家庭和工业领域中最受欢迎的用电供暖设备之一。

它们能够便捷地提供热水、蒸汽和供暖，使得我们在严寒的冬天也可以享受舒适的温暖。

然而，为了使电锅炉顺利地工作，需要一个控制器来管理温度和压力，以确保系统稳定性和节能。

本篇文章将详细介绍电锅炉控制器的工作原理。

1. 基本原理电锅炉控制器的基本原理是根据所设定的温度和压力来监控电锅炉的运行状况。

它能够检测水位、温度和压力传感器的输出信号，并将它们转化为数字信号，然后根据预设条件来控制电锅炉的加热和停止。

2. 控制器分析电锅炉控制器通常包括以下部分：温度控制部分：温度传感器会采集电锅炉中水的温度，并将其转化为电子信号。

这个信号会被送到控制器中，由控制器根据要求，来开启或关闭电锅炉的加热器。

压力控制部分：压力控制器通过压力传感器来检测电锅炉中的水压，当它达到上限或下限时，控制器会自动停止或启动电锅炉加热器，以保证压力的稳定。

水位控制部分：水位传感器会检测电锅炉中的水位，并将此信息传送到控制器。

如果电锅炉水位过低，控制器将关闭加热器以避免过热和损坏。

保护装置：控制器还配备了保护装置，包括过热保护、过载保护、漏电保护、缺相保护等，以确保电锅炉的安全运行。

3. 控制器运行电锅炉控制器的运行可以由人工控制或自动控制。

在人工控制模式下，由操作人员手动调节温度和压力，控制器则遵循其指令来控制电锅炉的工作。

在自动模式下，控制器将实时监测电锅炉的运行状况，依据当前水位、温度和压力等信息来控制加热器和水泵的开和关，以达到水的稳定流量、合理温度和压力值。

关键是，在此模式下，控制器需要设定温度和压力的上下限值，并通过算法来实时调整锅炉加热器的输出功率。

总之，电锅炉控制器是掌控整个电锅炉系统的核心之一。

它能够实现自动控制、监测水位、温度和压力等指标，并做出快速响应。

这在节能、提高安全性、保障服务质量等方面具有重要的意义。
