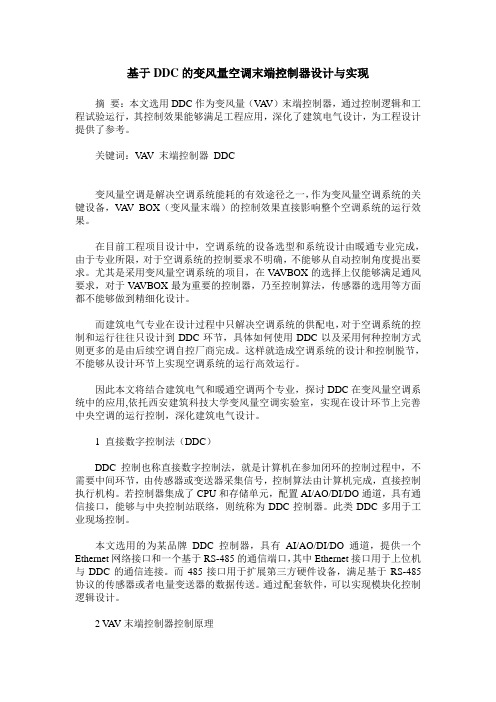

基于DDC的变风量空调末端控制器设计与实现摘要：本文选用DDC作为变风量（V A V）末端控制器，通过控制逻辑和工程试验运行，其控制效果能够满足工程应用，深化了建筑电气设计，为工程设计提供了参考。

关键词：V A V 末端控制器DDC变风量空调是解决空调系统能耗的有效途径之一，作为变风量空调系统的关键设备，V A V BOX（变风量末端）的控制效果直接影响整个空调系统的运行效果。

在目前工程项目设计中，空调系统的设备选型和系统设计由暖通专业完成，由于专业所限，对于空调系统的控制要求不明确，不能够从自动控制角度提出要求。

尤其是采用变风量空调系统的项目，在V A VBOX的选择上仅能够满足通风要求，对于V A VBOX最为重要的控制器，乃至控制算法，传感器的选用等方面都不能够做到精细化设计。

而建筑电气专业在设计过程中只解决空调系统的供配电，对于空调系统的控制和运行往往只设计到DDC环节，具体如何使用DDC以及采用何种控制方式则更多的是由后续空调自控厂商完成。

这样就造成空调系统的设计和控制脱节，不能够从设计环节上实现空调系统的运行高效运行。

因此本文将结合建筑电气和暖通空调两个专业，探讨DDC在变风量空调系统中的应用,依托西安建筑科技大学变风量空调实验室，实现在设计环节上完善中央空调的运行控制，深化建筑电气设计。

1 直接数字控制法（DDC）DDC控制也称直接数字控制法，就是计算机在参加闭环的控制过程中，不需要中间环节，由传感器或变送器采集信号，控制算法由计算机完成，直接控制执行机构。

若控制器集成了CPU和存储单元，配置AI/AO/DI/DO通道，具有通信接口，能够与中央控制站联络，则统称为DDC控制器。

此类DDC多用于工业现场控制。

本文选用的为某品牌DDC控制器，具有AI/AO/DI/DO通道，提供一个Ethernet网络接口和一个基于RS-485的通信端口，其中Ethernet接口用于上位机与DDC的通信连接。

电器开关原理揭秘：如何实现远程控制功能电器开关是我们日常生活中经常用到的设备，可以控制电力的开启和关闭。

随着科技的发展，远程控制的功能也越来越普及，那么电器开关是如何实现远程控制功能的呢？下面就让我们揭秘一下电器开关的原理。

电器开关的远程控制功能是通过无线通讯技术来实现的。

常见的无线通讯技术有蓝牙、Wi-Fi、红外线等。

不同的无线通讯技术具有不同的特点和应用场景，我们可以根据需要选择合适的无线通讯技术来实现远程控制。

首先，我们来介绍一下蓝牙技术。

蓝牙技术是一种短距离无线通信技术，通常用于手机、电脑等设备之间的数据传输。

通过在电器开关和远程控制器上分别添加蓝牙模块，可以实现两者之间的通讯。

当远程控制器发送指令时，蓝牙模块会接收到指令，并将指令传输给电器开关，电器开关会根据指令进行相应的操作。

其次，我们来介绍一下Wi-Fi技术。

Wi-Fi技术是一种无线局域网技术，可以实现设备之间的网络连接。

通过在电器开关和远程控制器上分别添加Wi-Fi模块，可以实现两者之间的连接。

远程控制器可以通过连接到互联网的方式，将指令发送给电器开关，电器开关接收到指令后进行相应的操作。

再次，我们来介绍一下红外线技术。

红外线技术是一种近距离无线通信技术，通常用于电视遥控器、空调遥控器等设备。

通过在电器开关和远程控制器上分别添加红外线模块，可以实现两者之间的通讯。

当远程控制器发送指令时，红外线模块会将指令通过红外线信号发送给电器开关，电器开关接收到红外线信号后进行相应的操作。

除了以上介绍的几种无线通讯技术外，还有其他的一些技术可以实现远程控制，如Zigbee、Z-Wave等。

这些技术各有特点，可以根据具体的需求选择合适的技术来实现远程控制功能。

总结来说，电器开关的远程控制功能是通过无线通讯技术来实现的。

通过在电器开关和远程控制器上添加对应的无线通讯模块，可以实现两者之间的通讯。

当远程控制器发送指令时，无线通讯模块会接收到指令，并将指令传输给电器开关，电器开关会根据指令进行相应的操作。

总线型DDC控制器FBC-8448S 产品概述总线型可编程控制器，简化传统BA系统的复杂网络架构，降低项目施工布线成本及后期维护成本。

支持多种主流开放协议，与大部分BA平台和自动化平台兼容，可作为独立控制器或区域控制器使用。

灵活度高，能够承担各种复杂运算逻辑和功能。

简易编程开发工具，易于上手，快速部署；高指标的硬件平台，强大的运行能力。

广泛应用于楼宇自控、节能改造领域。

主要特点■可编程控制器■紧凑型结构设计■多种标准协议支持■固件升级■多种输入输出类型■内嵌实时时钟■串口万能协议解析■无需拆盖物料信息产品型号：FBC-8448S说明：基本单元，包括1个Pyxos端口、2个RS485端口、8UI、4DI、4AO、8DO功能概述多协议以太网控制器协议网关支持■总线端口支持Pyxos、Modbus RTU、BACnet MS/TP■控制器内嵌协议转换，方便接入温控器等设备■所有配置改变都受密码保护■单台DDC即可完成小站点设备监控和能源管理■软件系统兼容性高■可实时监测各I/O状态并控制多种输入/输出类型■8路通用输入，支持电压、电流、电阻、热电阻和无源干接点等■4路光电隔离的数字输入■4路模拟输出（电压和电流型）■8路数字输出（继电器型）FBC-8448S技术参数FBC-8448S端口说明请按设备外壳接线端子引脚定义指示接线，接线端子引脚定义如下表所示。

接线前请切断电路以防触电，设备上电前检查供电是否在要求电压范围之内，供电不能超过此范围，否则容易烧坏模块。

安装和放置时应避免阳光直射，需防潮，不能受雨淋。

接线引脚定义表：PBUS功能说明指示灯说明DI1~DI4：4路开关量输入状态指示灯，有信号输入时指示灯亮DO1~DO8：8路开关量输出状态指示灯，有信号输出时指示灯亮TX1~TX2：RS485通讯发送状态指示灯（有数据发送时闪烁）RX1~RX2：RS485通讯接收状态指示灯（接收到数据时闪烁）RUN：设备运行指示灯，正常运行时闪烁PWR：电源指示灯（常亮）ERR：通讯异常状态指示灯（接收到非法数据时常亮，直至收到正确数据时灭）RST：默认配置状态指示灯，正常运行状态为灭，进入默认配置状态后快速闪烁按键说明PIN：预留控制器远程固件升级功能SVC（预留）：进入默认配置按键，长按5秒设备进入默认配置状态总线型DDC控制器拨码及地址设置说明拨码开关定义：此型号未设置拨码功能。

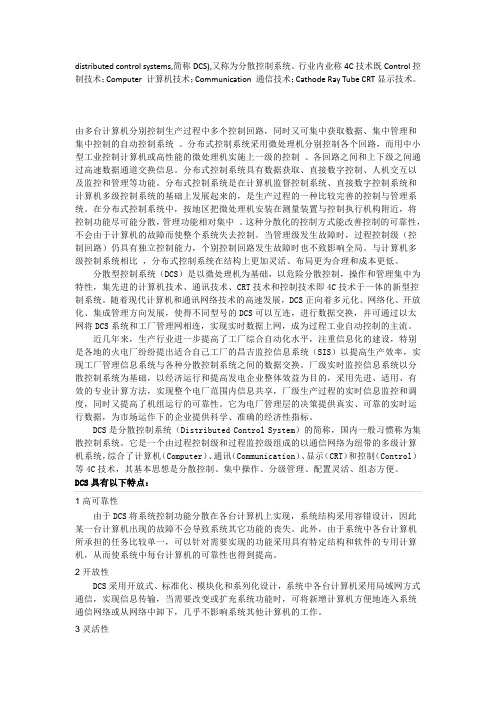

distributed control systems,简称DCS),又称为分散控制系统。
