风冷冷水(热泵)机组知识

企业产品技术资料
特灵(TRANE)风冷式冷水(热泵)机组/风管式分体机组
产品类别Koolman(酷曼)风冷式冷水(热泵)机组Odyssey(奥迪斯)风管式分体机组
适用范围
住宅、别墅、办公楼、商店、小型餐厅、旅馆、娱乐场所以及一般工业厂房等。

特点
风冷式冷水(热泵)机组（图1-室外机）
采用全封闭高效涡旋式压缩机，部分机型可逐段控制以满足各种使用需求。

压缩机噪声低。

特殊薄型设计，可直接安装于阳台、屋顶，无需机房。

风管式分体机组
室外机（图2）备有单冷和热泵及一拖一、一拖二产品，共30余种规格可供选择。

室内机组备有专供吊顶安装和可吊、可座安装两种机型。

提供良好通风条件和优质室内空气品质。

主要技术性能参数（表1～表4）
图2
图1
表2风管式分体机组系统参数
表3风管式分体机组室外机
表4风管式分体机组室内机
表1风冷式冷水(热泵)机组
R91
地址： 上海市黄浦区西藏中路268号来福士广场10楼邮编：200001电话：************
传真：************网址：
S3730/TRANE
特灵空调器有限公司
未命名－３２2005.5.10, 9:40 PM
3。

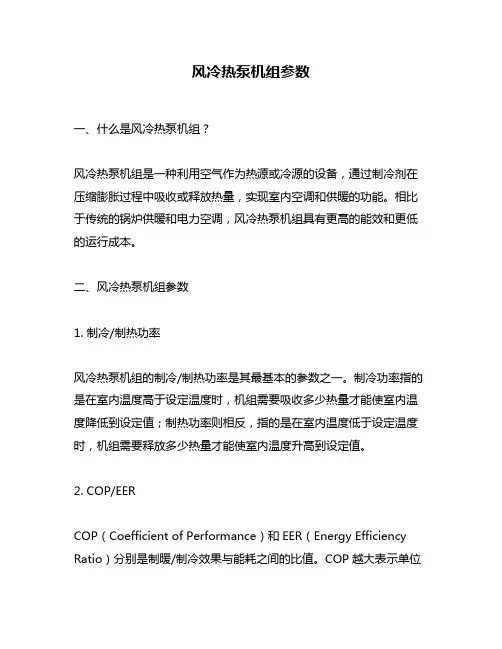

风冷热泵机组参数一、什么是风冷热泵机组？风冷热泵机组是一种利用空气作为热源或冷源的设备，通过制冷剂在压缩膨胀过程中吸收或释放热量，实现室内空调和供暖的功能。

相比于传统的锅炉供暖和电力空调，风冷热泵机组具有更高的能效和更低的运行成本。

二、风冷热泵机组参数1. 制冷/制热功率风冷热泵机组的制冷/制热功率是其最基本的参数之一。

制冷功率指的是在室内温度高于设定温度时，机组需要吸收多少热量才能使室内温度降低到设定值；制热功率则相反，指的是在室内温度低于设定温度时，机组需要释放多少热量才能使室内温度升高到设定值。

2. COP/EERCOP（Coefficient of Performance）和EER（Energy Efficiency Ratio）分别是制暖/制冷效果与能耗之间的比值。

COP越大表示单位能耗下产生的供暖/供冷效果越好，EER则是指在特定环境下，机组每消耗1瓦的电能所产生的制冷量。

3. 噪音风冷热泵机组的噪音是影响室内舒适度和机组使用寿命的重要因素之一。

一般来说，制冷/制热功率越大，机组所产生的噪音也会相应增加，因此在选择机组时需要根据实际情况进行权衡。

4. 工作温度范围风冷热泵机组的工作温度范围是指其能够正常运行的环境温度范围。

不同品牌和型号的机组工作温度范围可能会有所不同，一般来说，在选择机组时需要根据当地气候条件和实际使用需求进行考虑。

5. 控制方式风冷热泵机组的控制方式包括手动控制、定时控制、智能控制等多种方式。

其中智能控制可以通过手机APP等远程方式进行控制，方便快捷。

6. 安装方式风冷热泵机组可以分为分体式和集中式两种安装方式。

分体式指室内外两个部分分别安装，集中式则是指室内外两个部分集中在一起安装。

不同的安装方式适用于不同的场景和需求。

三、风冷热泵机组的应用领域风冷热泵机组广泛应用于住宅、商业建筑、酒店、医院等场所的空调和供暖系统中。

由于其高效节能、环保无污染等特点，近年来越来越受到人们的关注和青睐。

风冷热泵机组工作原理
风冷热泵机组是一种利用空气作为热源和热汇的热泵设备。

它通过利用空气中的热能来供暖或制冷。

下面是风冷热泵机组的工作原理：
1. 压缩机工作
风冷热泵机组中的压缩机是关键的组件之一。

当机组开始工作时，压缩机开始运转，其作用是将低温低压的制冷剂气体吸入并压缩为高温高压的气体。

2. 制热模式
在制热模式下，机组从外部吸入低温的环境空气，经过过滤和预热处理后，进入蒸发器。

蒸发器中的制冷剂气体吸收了环境空气中的热量，变为低温低压的气体。

然后，制冷剂气体流入压缩机，被压缩为高温高压气体。

高温高压的制冷剂气体经过凝汽器，释放出热量，将热量传递给室内供暖系统。

冷凝后的制冷剂变为液体，通过节流阀降温和减压，再次进入蒸发器，循环往复。

3. 制冷模式
在制冷模式下，工作原理与制热模式相似，只是热源和热汇的位置互换。

机组从室内吸入低温低压的制冷剂气体，通过压缩机将其压缩为高温高压的气体，然后在凝汽器中释放出热量，将热量排出室外。

制冷后的制冷剂变为液体，通过节流阀降温和减压，再次进入蒸发器，循环往复。

通过这种循环工作的方式，风冷热泵机组能够实现室内的供暖
或制冷效果。

同时，由于它使用空气作为热源和热汇，不需要额外的水源或地源，因此更加灵活和方便。

这使得风冷热泵机组成为一种受欢迎的热泵设备。

风冷（热泵）螺杆式冷水机组技术手册目录风冷（热泵）螺杆式冷水机组1. 产品概要 (1)1.1机型意义 (1)1.2 机组特点 (1)1.3外形结构图 (5)1.4产品规格 (6)1.5外形尺寸图 (10)2.产品特性资料 (12)2.1 性能曲线 (12)2.2冷媒系统原理图 (14)3. 控制器功能说明 (15)3.1 初始界面 (15)3.2 运行界面 (16)3.3 机器设置界面 (16)3.4 用户设置界面 (22)3.5 状态查询界面 (26)3.6 历史记录界面 (27)3.7 使用说明界面 (28)3.8 故障查询界面 (28)3.9数据复位 (29)3.10密码管理 (29)3.11除霜逻辑--除霜的参数： (29)3.12防冻逻辑 (30)3.13故障编号及说明 (31)4.电气特性 (32)4.1机组热继设定值 (32)4.2 配线规格表 (33)4.3配线图 (34)5.机组安装 (35)5.1安装场所选定 (35)5.2安装基础 (35)5.3机组吊运注意事项 (36)1.产品概要1.1机型意义LS B LG R F 160 T S ALS:冷水机组基本代号B:压缩机型号 B表示半封闭；Q表示全封闭LG:压缩机类型 LG 表示双螺杆；DG表示单螺杆R:表示冷暖型，单冷型则不表示F:表示风冷型，水冷型则不表示160:表示名义制冷量(单位KW)T:表示生产工厂S:表示单压缩机，2表示双压缩机，3表示……A:表示开发序号1.2 机组特点1.2.1压缩机高效率多国专利螺旋转子及加工机群✧新型5：6多国专利非对称转子齿型✧CNC高精度转子研磨机✧CNC自动刀具研磨机✧ZEISS转子三次元量测✧高精度度加工检验设备及严格制程管控超长寿命轴承设计，全方位应用配件✧采用11只轴承及α型轴向推力平衡鼓组合设计，大幅度提升轴承寿命2.5～3.5倍✧马达及压缩机双级液喷保护✧电源及PTC温度保护模块✧油冷却外接回路✧油位及油差保护运用，使用安全无虞高效能✧电机采用高效率硅钢片及特殊设计槽型设计✧配备内、外全向式设计冷却流道✧进出口压降最小化设计四个容量调节电磁阀可满足✧25％-50％-75％-100％四级能量调节✧25％-100％无级能量调节齐全内容积比(Vi)的配制✧螺杆压缩机的进气、压缩和排气过程发生在同一个方向。

风冷热泵空调机组工作原理风冷热泵空调机组是一种高效节能的空调设备，它的工作原理是通过外部空气中的热能来提供制冷或供暖功能。

相比传统空调系统，它具有更低的能耗和更环保的特点。

一、热泵原理热泵原理是基于热力学的循环过程，它利用压缩机、冷凝器、蒸发器和节流阀等组件，通过改变制冷剂的压力和温度，使其在不同状态下吸收和释放热量。

热泵系统通过这一原理实现了从低温区域吸收热量，提升温度并释放到高温区域的过程。

二、风冷热泵空调机组的工作原理风冷热泵空调机组是利用热泵原理来实现空调功能的一种设备。

它包括压缩机、冷凝器、蒸发器、节流阀等主要组件。

1. 压缩机：压缩机是热泵系统的核心部件，它通过工作介质（制冷剂）的压缩，使其压力和温度升高。

这样制冷剂就能吸收更多的热量。

2. 冷凝器：冷凝器是热泵系统中的热交换器，它将压缩机压缩后的高温高压制冷剂释放到外部环境中。

在冷凝器中，制冷剂与外部空气进行换热，从而释放出热量。

3. 蒸发器：蒸发器也是热泵系统中的热交换器，它通过与室内空气接触，吸收空气中的热量。

制冷剂在蒸发器中受到压力和温度的控制，从而实现从液态到气态的相变过程。

4. 节流阀：节流阀主要起到控制制冷剂流速和压力的作用。

通过控制节流阀的开度，可以调节制冷剂在系统中的流量和压力，从而实现室内温度的调节。

风冷热泵空调机组的工作原理是将外部空气中的热量通过热泵原理进行循环利用。

具体的工作过程如下：1. 制冷模式下：(1) 压缩机将低温低压的制冷剂吸入，然后通过压缩使其压力和温度升高。

(2) 高温高压的制冷剂进入冷凝器，与外部空气进行换热，释放热量，使制冷剂的温度降低。

(3) 冷凝后的制冷剂流入蒸发器，此时由于节流阀的作用，制冷剂的压力和温度急剧下降，从而吸收室内空气中的热量。

(4) 吸收热量后的制冷剂再次进入压缩机，循环往复，不断降低室内温度。

2. 供暖模式下：(1) 压缩机将低温低压的制冷剂吸入，通过压缩使其压力和温度升高。

风冷热泵机组风冷热泵机组是一种集制冷、供暖和热水供应于一体的热泵系统。

它利用空气中的热能来进行制冷、供暖和提供热水。

相比传统的制冷系统和采暖系统，风冷热泵机组具有许多优点，如高效节能、环保、使用方便等。

本文将深入探讨风冷热泵机组的工作原理、优势和应用领域。

一、工作原理风冷热泵机组的工作原理基于热泵技术，即利用压缩机将低温低压的制冷剂吸收并压缩，使其温度和压力升高。

然后，制冷剂通过换热器与空气进行换热。

在换热过程中，制冷剂吸收空气中的热能，将其温度降低。

在制冷模式下，风冷热泵机组将室内的热量吸收到制冷剂中，使室内温度下降。

同时，通过系统中的膨胀阀，制冷剂膨胀成低温低压状态，将热量释放到室外环境中。

在供暖模式下，风冷热泵机组通过反向工作，将室外的热量吸收到制冷剂中，使室内温度上升。

制热模式下，系统中的膨胀阀打开，使制冷剂膨胀成低温低压状态，释放热量到室内环境中。

二、优势1. 高效节能：风冷热泵机组利用空气中的热能进行制冷和供暖，无需额外能源消耗，具有较高的能源利用效率。

相比传统的采暖设备，风冷热泵机组能够节约能源达到50%以上。

2. 环保：风冷热泵机组不使用任何燃烧燃料，不产生废气、废水和废渣，没有排放物质对环境造成污染。

同时，由于热泵技术的应用，风冷热泵机组具有低噪音、低振动等特点，对周围环境不会造成干扰。

3. 使用方便：风冷热泵机组操作简单，只需通过控制面板或遥控器设置温度就能实现自动调节。

同时，它还能根据实际需求灵活变换供暖和制冷模式，为用户提供舒适的室内环境。

4. 多功能：除了制冷和供暖，风冷热泵机组还可以提供热水供应。

通过内置热水装置，它能够在满足制冷和供暖需求的同时，为用户提供洗浴、清洗等热水使用。

三、应用领域1. 家庭使用：风冷热泵机组适用于各类住宅，包括公寓、别墅和单元房等。

它能够满足家庭的制冷、供暖和热水需要，为用户创造舒适的居住环境。

2. 商业建筑：风冷热泵机组在商业建筑领域有广泛的应用，如写字楼、购物中心和酒店等。

风冷热泵冷热水机组工作原理一、概述风冷热泵冷热水机组是一种集制冷和供热于一体的热泵系统，通过热泵技术实现了对环境能源的利用，具有节能、环保、高效的特点。

其工作原理是利用热泵技术实现热能的传递和转换，从而实现制冷和供热功能。

二、工作原理风冷热泵冷热水机组主要由压缩机、冷凝器、膨胀阀、蒸发器等组成，其工作原理如下：1. 蒸发器：风冷热泵冷热水机组通过蒸发器吸收室外空气中的热量，使工质（通常为制冷剂）从液态变为气态，吸收空气中的热量。

在这个过程中，蒸发器内的制冷剂吸收热量，使室外空气温度下降。

2. 压缩机：气化后的制冷剂气体被压缩机吸入，通过压缩机的压缩作用，使其温度和压力显著上升，成为高温高压的气体。

3. 冷凝器：高温高压气体制冷剂进入冷凝器，通过与蒸发器相反的热交换过程，散发热量给热水，使制冷剂从气态转化为液态，同时释放出的热量被利用于供暖。

冷凝器中的制冷剂放热，散发到提供热水的系统中，完成对建筑物的供暖。

此过程中，室内空气温度会提高。

4. 膨胀阀：压缩机压缩后的高温高压制冷剂在膨胀阀的作用下，减压降温，流入蒸发器，重新进入循环系统，从而完成一个完整的制冷循环。

三、冷却模式和加热模式风冷热泵冷热水机组根据工作模式可以分为制冷模式和加热模式：1. 制冷模式：当系统工作于制冷模式时，蒸发器从室内吸收热量，压缩机把制冷剂压缩升温，冷凝器在冷却水循环的作用下散发热量，室内温度会下降，达到制冷的效果。

2. 加热模式：当系统工作于加热模式时，蒸发器从室外吸收热能，压缩机将制冷剂压缩成高温高压气体，冷凝器释放出热量，加热用水，室内温度会上升，达到供暖的效果。

四、优势和应用风冷热泵冷热水机组作为一种新型节能环保设备，具有以下优势和应用：1. 节能高效：利用环境中的热量进行制冷供暖，相比传统供暖设备，能够节约大量能源。

2. 环保节能：无需消耗传统能源如煤、油，减少二氧化碳等温室气体排放，对环境友好。

3. 温控舒适：通过智能控制系统调节室内温度，提供舒适的居住环境。

风冷冷水热泵机组工作原理
风冷冷水热泵机组是一种高效节能的空调系统，它通过利用空气中的低温低热能量，将室内的热量转移到外部，从而达到制冷或供暖的目的。

下面我们来详细了解一下其工作原理。

1. 压缩机工作原理
风冷冷水热泵机组中最关键的部件是压缩机，它负责将低温低压的制冷剂气体吸入，经过压缩后提高其温度和压力，将其变为高温高压气体。

这个过程需要消耗大量电能。

2. 冷凝器工作原理
经过压缩后的高温高压气体进入冷凝器，在这里通过与外部空气交换热量而降温并且变成液态制冷剂。

这个过程中产生大量热量被散发到外界。

3. 膨胀阀工作原理
液态制冷剂进入膨胀阀后，会因为管道截面积减小而降低其压力和温度。

此时液态制冷剂变成了低温低压状态下的蒸发剂，可以吸收室内
的热量。

4. 蒸发器工作原理
低温低压状态下的蒸发剂进入蒸发器，与室内空气进行热交换，将室
内的热量吸收后变成低温低压气体。

这个过程中需要消耗外界空气中
的低温低热能量。

5. 循环系统工作原理
整个风冷冷水热泵机组通过循环系统实现制冷或供暖。

在制冷模式下，室内空气通过送风机送入蒸发器，被吹过后降温并且吸收其热量，然
后经过过滤、除湿等处理后再回到室内。

在供暖模式下，循环系统反
向运行，将外部空气中的低温低热能量传递到室内。

总之，风冷冷水热泵机组利用制冷剂在高压、高温和低压、低温状态
下的物理特性，在不同的部件中完成了从吸收和转移热量到释放和再
次吸收热量等多个过程。

这种节能环保型空调系统已经成为现代建筑
中的主流选择。

风冷模块式冷热水机组培训资料一、工作原理风冷模块式冷热水机组的工作原理主要包括制冷循环和热水循环两部分。

在制冷循环中，通过压缩机将低温低压的制冷剂吸入，压缩后使其温度和压力升高，然后通过冷凝器散热，将制冷剂的温度降低变成液态，并通过节流装置减少其压力，然后进入蒸发器，吸收热量变为气态，实现冷却效果。

在热水循环中，通过加热器和循环泵将循环水加热，并通过热交换器传热，将热水输送到需要的位置，实现供热效果。

二、组成部分风冷模块式冷热水机组的主要组成部分包括压缩机、冷凝器、节流装置、蒸发器、加热器、循环泵、热交换器等。

其中，压缩机是整个系统的动力来源，冷凝器用于散热，节流装置用于减压减温，蒸发器用于吸收热量降低温度，加热器和循环泵用于加热循环水，热交换器用于传热换热。

三、安装与调试1. 安装前的准备工作在进行风冷模块式冷热水机组的安装前，需要进行相关的准备工作，包括确认安装位置、准备相关工具设备、确保安装环境通风良好、清洁安装地面等。

2. 安装过程在安装过程中，需按照相关的安装图纸和说明书进行操作，确保机组的各个部件正确连接，管道安装牢固，电气接线正确，安装完成后需要进行相关的检查和调试，确保机组的正常运行。

3. 调试和运行调试过程中，需要对压缩机、冷凝器、节流装置、蒸发器、加热器、循环泵、热交换器等关键设备和部件进行检查和调试，确保其正常运行，然后进行系统的空载运行和负载运行，观察各项指标是否符合要求，如温度、压力、流量等。

四、维护和保养1. 定期检查风冷模块式冷热水机组使用一段时间后，需要进行定期的检查和维护，包括清洁散热器、更换制冷剂、检查管道和阀门是否有泄漏、检查电气元件是否正常等。

2. 耐用部件更换在使用过程中，一些耐用部件如滤网、密封件、传动带等需要定期更换，确保机组的正常运行。

3. 故障处理在机组出现故障时，需要及时处理，并记录相关故障信息以便日后排除同类故障。

五、安全注意事项1. 在安装与操作过程中，需遵守相关的安全操作规程，戴好防护用具，确保工作环境安全。

风冷热泵机组参数一、介绍1.1 什么是风冷热泵机组风冷热泵机组是一种利用空气作为热源或冷源的热泵系统。

它通过利用空气中的热量进行制冷或供暖，具有高效节能、环保、可靠性高等优点，被广泛应用于工业、商业和家庭领域。

1.2 风冷热泵机组参数的重要性风冷热泵机组参数是评估和选择机组性能的重要指标。

了解和掌握机组参数可以帮助我们合理选择和使用机组，提高能源利用效率，降低运行成本。

二、常见的风冷热泵机组参数2.1 制冷量制冷量是指风冷热泵机组在制冷工况下的制冷能力，通常以千瓦（kW）或万卡（W）表示。

制冷量的大小直接影响机组的制冷效果，选择机组时需要根据实际需求合理确定。

2.2 制热量制热量是指风冷热泵机组在供暖工况下的供暖能力，通常以千瓦（kW）或万卡（W）表示。

制热量的大小直接影响机组的供暖效果，选择机组时需要根据实际需求合理确定。

2.3 COPCOP（Coefficient of Performance）是指风冷热泵机组在制冷或供暖工况下的能效比，即单位制冷或供暖量所消耗的单位能量。

COP越高，机组的能源利用效率越高。

2.4 噪音噪音是指风冷热泵机组在运行时产生的噪声水平，通常以分贝（dB）表示。

噪音水平对于机组的使用环境和舒适度有着重要影响，选择机组时需要考虑噪音水平是否符合要求。

2.5 外形尺寸外形尺寸是指风冷热泵机组的长、宽、高等尺寸参数，通常以毫米（mm）表示。

外形尺寸对于机组的安装和布置有着重要影响，选择机组时需要考虑机组尺寸是否适合使用场所。

2.6 额定电流额定电流是指风冷热泵机组在运行时所需的额定电流大小，通常以安培（A）表示。

额定电流对于机组的电源供应和线路设计有着重要影响，选择机组时需要考虑电流是否符合要求。

三、风冷热泵机组参数的选择与应用3.1 机组参数选择的原则1.根据实际需求确定制冷量和制热量，确保机组能够满足需求。

2.优先选择COP高的机组，提高能源利用效率。

3.根据使用环境和要求选择合适的噪音水平。

关于风冷冷（热）水机组的介绍热能与动力工程摘要：本文介绍了风冷冷（热）水机组的工作原理、主要分类、常见类型分析、选用要点、以及保养与维护，从多角度阐述了风冷冷（热）水机组的技术现状及发展趋势。

关键词：风冷冷（热）水机组，工作原理，典型型号分析，日常保养与维护一、风冷冷（热）水机组概述：（1）风冷冷（热）水机组是以空气为冷（热）源，以水为供冷（热）介质，作为空调系统冷(热)源兼用型的一体化中央空调设备。

（2）风冷冷(热)水机组按用途分为单冷型和热泵型，是单冷型和热泵型机组的统称。

（3）风冷热泵型机组一般称为“热泵型风冷冷(热)水机组”或“风冷热泵机组”，其机组集制冷、制热功能于一体，即可供冷，又可供热，能实现夏季降温，冬季采暖，一机多用。

因此，风冷热泵机组通常是既无供热锅炉、又无供热热网或其它稳定可靠热源，却又要求全年进行空气调节的暖通工程设计中优先选用的方案。

（4）风冷冷(热)水机组（单冷型、热泵型）可与风机盘管或柜式空气处理机、吊顶式空气处理机、组合式空气处理机以及新风机组一起组成集中式或半集中式空气调节系统，具有风机盘管系统的诸多优点，具有布置灵活、外形美观、节省建筑空间、调节方便，可以单独停、开而不影响其它房间，运行噪声低等特点。

（5）风冷冷（热）水机组（单冷型、热泵型）省去了冷却水系统所必不可少冷却塔、水泵、锅炉及相应的管道系统等许多辅件，系统结构简单，安装空间省，维护管理方便且又节约能源，避免了水质过差的地区所造成的冷凝器结垢、水管堵塞等现象，同时还节约了水资源。

（6）风冷式冷（热）水机组比水冷式冷水机组一次性投资要稍高，但是全年运转费用要求要低于水冷式冷水机组，是目前冷（热）水空调设备产品中保养、维修最经济、简单的机种。

（7）该机组可直接放置在屋顶、裙楼平台或水平地面上，无需建造机房、锅炉房，安全而清洁，制热时的热量直接取之于室外空气，可节省能量。

二、风冷冷（热）水机组适用范围：1、舒适性中央空调系统：广泛应用于宾馆、商场、办公楼、展览馆、机场、体育馆等公共设施的舒适性中央空调系统。

风冷热泵机组组工作原理
风冷热泵机组主要由压缩机、蒸发器、冷凝器、膨胀阀和空气处理器组成。

其工作原理如下：
1. 压缩机：将低温低压的制冷剂气体吸入，经过压缩提高其温度和压力。

2. 蒸发器：制冷剂气体经过蒸发器，吸收外界空气中的热量，使得制冷剂气体发生相变，从气体状态转变为低温低压的蒸汽。

3. 冷凝器：低温低压的蒸汽通过冷凝器，在与冷却水或空气接触的过程中释放热量，使其冷凝为高温高压的液体。

4. 膨胀阀：高温高压的液体通过膨胀阀进行节流，降低其压力和温度，准备进入蒸发器。

5. 空气处理器：空气处理器通过风扇将外界空气抽入，经过过滤、加热或降温处理，然后通过蒸发器与制冷剂发生热交换，使空气得到冷却或加热，最后再通过送风管道送入室内。

通过上述循环过程，风冷热泵机组可以实现对室内空气的供暖和制冷。

当需要制暖时，制冷剂通过循环流动将外界的热量传递到室内空气中；而当需要制冷时，制冷剂将室内的热量带走，通过冷凝器排出。

整个过程中，热泵机组可根据室内外温差调节制冷剂的压力，实现可调节的供暖或制冷效果。
