风冷式冷水{热泵}机组.

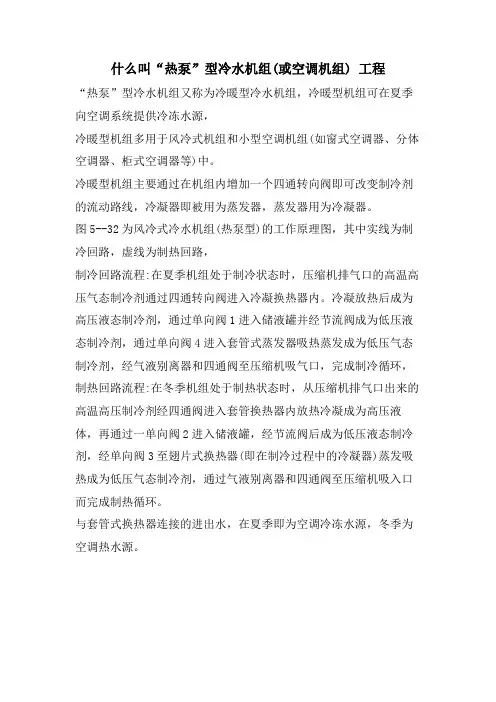

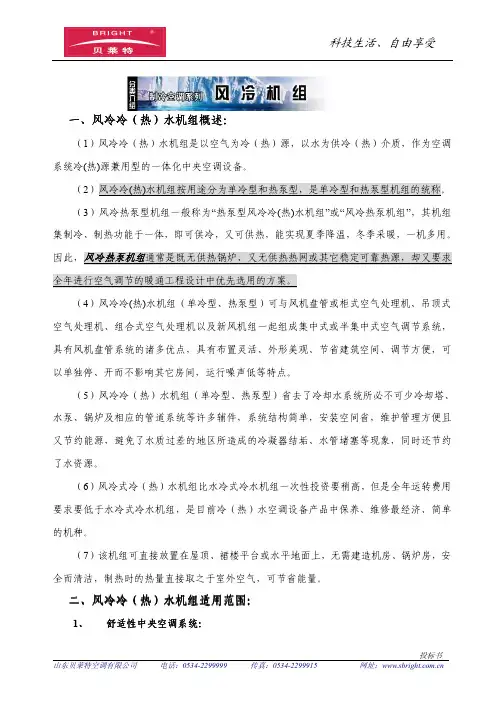

什么叫“热泵”型冷水机组(或空调机组) 工程
“热泵”型冷水机组又称为冷暖型冷水机组，冷暖型机组可在夏季向空调系统提供冷冻水源，
冷暖型机组多用于风冷式机组和小型空调机组(如窗式空调器、分体空调器、柜式空调器等)中。

冷暖型机组主要通过在机组内增加一个四通转向阀即可改变制冷剂的流动路线，冷凝器即被用为蒸发器，蒸发器用为冷凝器。

图5--32为风冷式冷水机组(热泵型)的工作原理图，其中实线为制冷回路，虚线为制热回路，
制冷回路流程:在夏季机组处于制冷状态时，压缩机排气口的高温高压气态制冷剂通过四通转向阀进入冷凝换热器内。

冷凝放热后成为高压液态制冷剂，通过单向阀1进入储液罐并经节流阀成为低压液态制冷剂，通过单向阀4进入套管式蒸发器吸热蒸发成为低压气态制冷剂，经气液别离器和四通阀至压缩机吸气口，完成制冷循环，制热回路流程:在冬季机组处于制热状态时，从压缩机排气口出来的高温高压制冷剂经四通阀进入套管换热器内放热冷凝成为高压液体，再通过一单向阀2进入储液罐，经节流阀后成为低压液态制冷剂，经单向阀3至翅片式换热器(即在制冷过程中的冷凝器)蒸发吸热成为低压气态制冷剂，通过气液别离器和四通阀至压缩机吸入口而完成制热循环。

与套管式换热器连接的进出水，在夏季即为空调冷冻水源，冬季为空调热水源。

企业产品技术资料
特灵(TRANE)风冷式冷水(热泵)机组/风管式分体机组
产品类别Koolman(酷曼)风冷式冷水(热泵)机组Odyssey(奥迪斯)风管式分体机组
适用范围
住宅、别墅、办公楼、商店、小型餐厅、旅馆、娱乐场所以及一般工业厂房等。

特点
风冷式冷水(热泵)机组（图1-室外机）
采用全封闭高效涡旋式压缩机，部分机型可逐段控制以满足各种使用需求。

压缩机噪声低。

特殊薄型设计，可直接安装于阳台、屋顶，无需机房。

风管式分体机组
室外机（图2）备有单冷和热泵及一拖一、一拖二产品，共30余种规格可供选择。

室内机组备有专供吊顶安装和可吊、可座安装两种机型。

提供良好通风条件和优质室内空气品质。

主要技术性能参数（表1～表4）
图2
图1
表2风管式分体机组系统参数
表3风管式分体机组室外机
表4风管式分体机组室内机
表1风冷式冷水(热泵)机组
R91
地址： 上海市黄浦区西藏中路268号来福士广场10楼邮编：200001电话：************
传真：************网址：
S3730/TRANE
特灵空调器有限公司
未命名－３２2005.5.10, 9:40 PM
3。

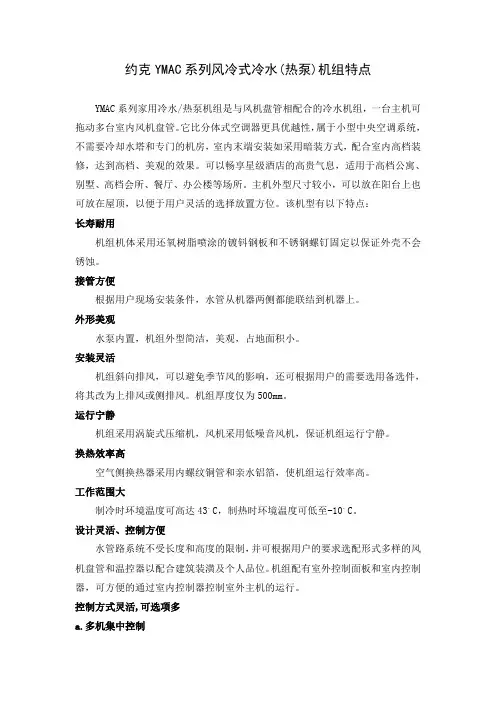

约克YMAC系列风冷式冷水(热泵)机组特点YMAC系列家用冷水/热泵机组是与风机盘管相配合的冷水机组，一台主机可拖动多台室内风机盘管。

它比分体式空调器更具优越性，属于小型中央空调系统，不需要冷却水塔和专门的机房，室内末端安装如采用暗装方式，配合室内高档装修，达到高档、美观的效果。

可以畅享星级酒店的高贵气息，适用于高档公寓、别墅、高档会所、餐厅、办公楼等场所。

主机外型尺寸较小，可以放在阳台上也可放在屋顶，以便于用户灵活的选择放置方位。

该机型有以下特点：长寿耐用机组机体采用还氧树脂喷涂的镀钭钢板和不锈钢螺钉固定以保证外壳不会锈蚀。

接管方便根据用户现场安装条件，水管从机器两侧都能联结到机器上。

外形美观水泵内置，机组外型简洁，美观，占地面积小。

安装灵活机组斜向排风，可以避免季节风的影响，还可根据用户的需要选用备选件，将其改为上排风或侧排风。

机组厚度仅为500mm。

运行宁静机组采用涡旋式压缩机，风机采用低噪音风机，保证机组运行宁静。

换热效率高空气侧换热器采用内螺纹铜管和亲水铝箔，使机组运行效率高。

工作范围大制冷时环境温度可高达43。

C，制热时环境温度可低至-10。

C。

设计灵活、控制方便水管路系统不受长度和高度的限制，并可根据用户的要求选配形式多样的风机盘管和温控器以配合建筑装潢及个人品位。

机组配有室外控制面板和室内控制器，可方便的通过室内控制器控制室外主机的运行。

控制方式灵活,可选项多a.多机集中控制用一台YORK集中控制器（选配件）对多台主机进行集中控制，每一个单元由集中控制器根据系统负荷和各个单元运行的时间，来决定它的工作状态、控制设备的启停顺序。

b.风机盘管联机控制（一）一台主机可选配8套手操器及风盘板，可以另外实现对8个房间的风机盘管，以及附加控制的换气扇，抽湿机，加湿机的控制，当有任何一个手操器开时，主机自动开启，当所有的手操器关闭时，主机就自动关闭，即由风机盘管的工作状态来直接对主机进行启停控制。

清华同方风冷冷水机组样本清华同方风冷冷水（热泵）机组采用了先进的冷热泵技术，并且通过风冷式的方式实现热交换，使得机组可以将室外的冷热资源转化为舒适的室内空调。

其工作原理是通过利用热泵循环系统，将低品位的热量从室外环境中抽取出来，通过蒸发器的蒸发过程，将环境中的热量转移到制冷剂上，再经过压缩、冷凝等过程，将热量传递给室内的冷却剂，达到制冷和供暖的效果。

清华同方风冷冷水（热泵）机组具有多项优点。

首先，它具有高效节能的特点。

传统的空调系统需要消耗大量的电力来运行制冷剂循环系统，而风冷热泵机组则可以充分利用室外的热能，大大减少了对电力的依赖。

其次，该机组的运行稳定性强，可以根据实际的运行情况自动调节制冷和供暖的模式，确保室内环境的舒适度。

此外，该机组体积小巧，结构紧凑，占地面积少，便于安装和维护。

清华同方风冷冷水（热泵）机组的应用范围非常广泛。

它适用于各类建筑，包括办公楼、商业中心、购物中心、酒店等，也可以用于工业厂房的空调系统。

同时，它还可以用于室外的温室、农田大棚等环境的温控系统。

总之，无论是什么类型的建筑，只要有供暖和制冷需求，清华同方风冷冷水机组都能够提供满足要求的解决方案。

清华同方风冷冷水（热泵）机组的市场前景非常广阔。

随着人们生活水平的不断提高，人们对舒适度和能源消耗的要求也越来越高。

传统的空调系统由于其高耗能的特点逐渐受到限制，而热泵机组作为一种高效节能的替代方案，必将有广阔的市场发展前景。

此外，政府对于节能减排的政策支持和环境保护的要求也将进一步推动风冷冷水机组的发展。

因此，清华同方风冷冷水（热泵）机组在未来的市场中有着巨大的发展潜力。

总结而言，清华同方风冷冷水（热泵）机组以其高效节能、运行稳定、应用范围广泛等优点，将成为建筑空调系统中的重要设备。

随着市场需求的不断增长，该机组的市场前景非常广阔。

相信在不久的将来，清华同方风冷冷水（热泵）机组将在建筑行业中崭露头角，并发挥重要的作用。

风冷热泵冷热水机组工作原理一、概述风冷热泵冷热水机组是一种集制冷和供热于一体的热泵系统，通过热泵技术实现了对环境能源的利用，具有节能、环保、高效的特点。

其工作原理是利用热泵技术实现热能的传递和转换，从而实现制冷和供热功能。

二、工作原理风冷热泵冷热水机组主要由压缩机、冷凝器、膨胀阀、蒸发器等组成，其工作原理如下：1. 蒸发器：风冷热泵冷热水机组通过蒸发器吸收室外空气中的热量，使工质（通常为制冷剂）从液态变为气态，吸收空气中的热量。

在这个过程中，蒸发器内的制冷剂吸收热量，使室外空气温度下降。

2. 压缩机：气化后的制冷剂气体被压缩机吸入，通过压缩机的压缩作用，使其温度和压力显著上升，成为高温高压的气体。

3. 冷凝器：高温高压气体制冷剂进入冷凝器，通过与蒸发器相反的热交换过程，散发热量给热水，使制冷剂从气态转化为液态，同时释放出的热量被利用于供暖。

冷凝器中的制冷剂放热，散发到提供热水的系统中，完成对建筑物的供暖。

此过程中，室内空气温度会提高。

4. 膨胀阀：压缩机压缩后的高温高压制冷剂在膨胀阀的作用下，减压降温，流入蒸发器，重新进入循环系统，从而完成一个完整的制冷循环。

三、冷却模式和加热模式风冷热泵冷热水机组根据工作模式可以分为制冷模式和加热模式：1. 制冷模式：当系统工作于制冷模式时，蒸发器从室内吸收热量，压缩机把制冷剂压缩升温，冷凝器在冷却水循环的作用下散发热量，室内温度会下降，达到制冷的效果。

2. 加热模式：当系统工作于加热模式时，蒸发器从室外吸收热能，压缩机将制冷剂压缩成高温高压气体，冷凝器释放出热量，加热用水，室内温度会上升，达到供暖的效果。

四、优势和应用风冷热泵冷热水机组作为一种新型节能环保设备，具有以下优势和应用：1. 节能高效：利用环境中的热量进行制冷供暖，相比传统供暖设备，能够节约大量能源。

2. 环保节能：无需消耗传统能源如煤、油，减少二氧化碳等温室气体排放，对环境友好。

3. 温控舒适：通过智能控制系统调节室内温度，提供舒适的居住环境。

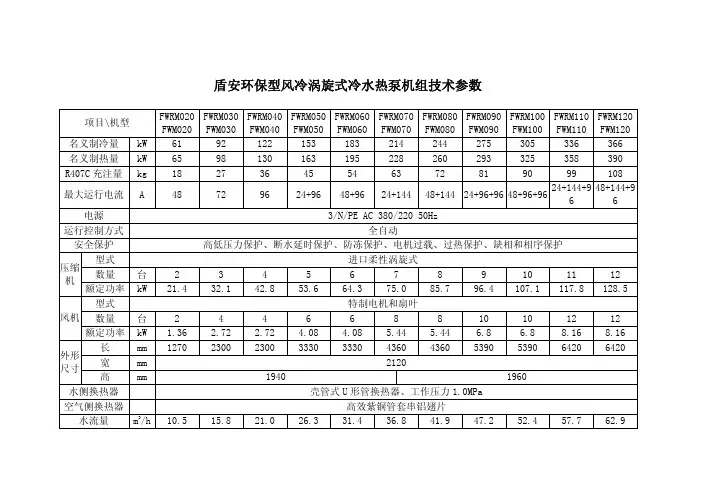

盾安环保型风冷涡旋式冷水热泵机组技术参数项目\机型 FWRM020 FWM020 FWRM030 FWM030FWRM040 FWM040FWRM050 FWM050FWRM060 FWM060FWRM070 FWM070FWRM080 FWM080FWRM090 FWM090FWRM100 FWM100FWRM110 FWM110FWRM120 FWM120 名义制冷量 kW 61 92 122 153 183 214 244 275 305 336 366 名义制热量 kW 65 98 130 163 195 228 260 293 325 358 390 R407C 充注量kg 18 27 36 45 54 63 72 81 90 99 108最大运行电流 A 48 72 96 24+96 48+96 24+14448+14424+96+9648+96+9624+144+96 48+144+96电源 3/N/PE AC 380/220 50Hz运行控制方式全自动安全保护高低压力保护、断水延时保护、防冻保护、电机过载、过热保护、缺相和相序保护型式进口柔性涡旋式数量台 2 3 4 5 6 7 8 9 10 11 12 压缩机额定功率kW 21.4 32.1 42.8 53.6 64.3 75.0 85.7 96.4 107.1 117.8 128.5型式特制电机和扇叶数量台 2 4 4 6 6 8 8 10 10 12 12 风机 额定功率kW 1.36 2.72 2.72 4.08 4.08 5.44 5.44 6.8 6.8 8.16 8.16 长mm 1270 2300 2300 3330 3330 4360 4360 5390 5390 6420 6420 宽mm 2120 外形尺寸高mm 1940 1960 水侧换热器 壳管式U 形管换热器、工作压力1.0MPa 空气侧换热器 高效紫铜管套串铝翅片 水流量m 3/h 10.5 15.8 21.0 26.3 31.4 36.8 41.9 47.2 52.4 57.7 62.9水阻力 kPa 21.0 21.8 22.5 23.3 24.0 24.8 25.5 26.3 27.0 27.8 28.5 水管通径 DN 65 65 65 80 80 100 100 100 100 125 125 机组噪声 dB(A) 72 73 73 74 74 75 75 76 76 77 77 机组净重 kg 750 1230 1480 1950 2220 2680 2950 3400 3700 4150 4450 机组运行重量kg 785 1290 1545 2055 2330 2825 3100 3630 3935 4425 4730制冷名义工况：进水温度12℃，出水温度7℃，环境温度35℃。

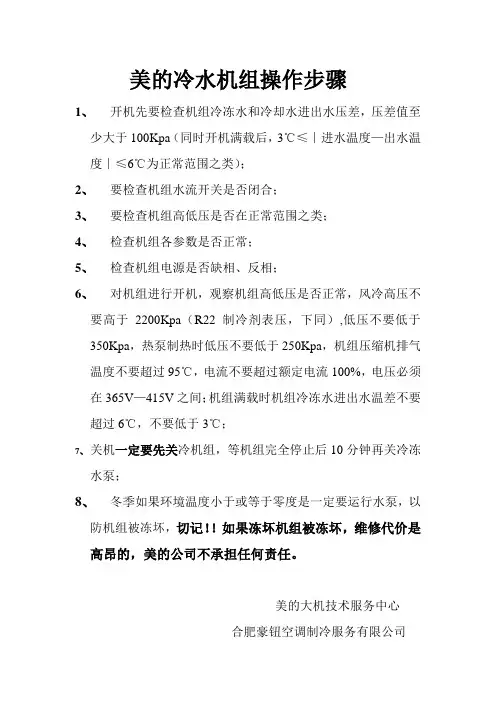

美的冷水机组操作步骤
1、开机先要检查机组冷冻水和冷却水进出水压差，压差值至
少大于100Kpa（同时开机满载后，3℃≤∣进水温度—出水温度∣≤6℃为正常范围之类）；
2、要检查机组水流开关是否闭合；
3、要检查机组高低压是否在正常范围之类；
4、检查机组各参数是否正常；
5、检查机组电源是否缺相、反相；
6、对机组进行开机，观察机组高低压是否正常，风冷高压不
要高于2200Kpa（R22制冷剂表压，下同）,低压不要低于350Kpa，热泵制热时低压不要低于250Kpa，机组压缩机排气温度不要超过95℃，电流不要超过额定电流100%，电压必须在365V—415V之间；机组满载时机组冷冻水进出水温差不要超过6℃，不要低于3℃；
7、关机一定要先关冷机组，等机组完全停止后10分钟再关冷冻
水泵；
8、冬季如果环境温度小于或等于零度是一定要运行水泵，以
防机组被冻坏，切记！！如果冻坏机组被冻坏，维修代价是高昂的，美的公司不承担任何责任。

美的大机技术服务中心
合肥豪钮空调制冷服务有限公司。

YORK YCAB330RC50C风冷冷水（热泵）机组
制冷量318KW 制热量328 KW 压缩机功率：（涡旋）4台25.9*4KW
风机2.2*6KW
冷凝器：W（盘管），风机；轴流式电机：全封闭鼠笼式三相电机
风量17380*6 m3/h
蒸发器：壳管式水流量54.7 m3/h；水压降28.6KPa 进、出水管接头6`` 制冷剂侧：2.8 MP a（管程）水侧1.0MPa（壳程）
安全阀350PSIG (制冷剂回路) ；400PSIG(热泵机组) ；
机组外型尺寸3271*2038*2418 运行重量3467KG
制冷剂R22
润滑油：
标准：冷冻水进/出温度12℃－7℃盘管进风温度35℃
热水进/出温度40℃－45℃盘管进风温度7℃
工作额定电压：380V 3N-50HZ
机组进线电缆规格：3*1202+1*352
工作环境温度：最大制冷运行45℃，最小制冷运行15℃
最大制热运行24 ℃，最小制热运行－10℃
温度控制范围：
出水温度控制：制冷：最低5℃，最高12℃制热：最低40℃，最高50℃入水温度控制：最低7℃，最高17℃最低35℃，最高40℃制冷剂回路：。

风冷（热泵）螺杆式冷水机组安装与操作机组前，请详细阅读本手册。

东元集团江西东成空调设备有限公司TECO(Jiangxi)Air-conditioning Equipment Co.,Ltd.风冷（热泵）螺杆式冷水机组用户手册感谢您购买风冷（热泵）螺杆式冷水机组！安装与操作机组前，请详细阅读本用户手册!请妥善保存本用户手册，以便在需要时随时查阅。

本产品执行以下标准：GB/T18430.1-2007蒸汽压缩式冷水(热泵)机组—工商业用和类似用途的冷水(热泵)机组标准JB8654-1997容积式和离心式机组安全要求制冷产品生产许可证编号：XK06-135-00039目录1.机组吊运及安装 (1)1.1机组吊运 (1)1.2机组安装 (2)2.水系统配管 (4)3.电气配线 (5)4.注意事项 (7)4.1开关机注意事项 (7)4.1.1开机之前检查 (7)4.1.2冷水机启动程序 (7)4.1.3停机程序 (7)4.2运转注意事项 (7)4.1.1开机之前检查 (7)4.1.2注意事项 (8)5.控制屏说明 (9)5.1初始界面 (9)5.2运行界面 (9)6.故障诊断 (16)7.PC联网监控 (17)7.1技术要求 (17)7.2电气连接示意图 (18)7.3联网接线示意图 (19)8.故障排除 (20)9.保养准则 (22)附录 (24)1）压力与水温的对应关系 (24)2）水质和水垢、腐蚀间的关系 (25)装箱单 (26)1.机组吊运及安装1.1机组吊运1)搬运或搬入机房时，请勿与地面碰撞，以免造成太大的冲击力。

2)制品移动时，机体底部请使用滚筒。

3)使用吊车吊运时需小心处理，须考虑机组重量，且以布带为吊具外加支撑物，防止板金受损，尽量维持水平及垂直状态，并严禁机组倾斜超过30度角。

4)机组吊运时应避免机组刮伤或机体变形，布带与机体接触部位应放置保护垫或木棒支撑物。

可使用宽形扁平尼龙带或钢索由底座捆起来吊运，钢索与机器接触应有护垫，以免伤及冷媒管路、保温材料及控制箱等。

警告与注意风冷式冷水（热泵）机组是比较复杂的设备。

在安装、操作、维护或检修过程中，人员可能要接触某些部件或环境，如：含有一定压力的制冷剂、油、高温部件、运动部件及高/低电压等等。

如果使用或处理不当，上面的每一项都有可能造成设备和财产严重受损，甚至人身伤亡。

操作人员有责任和义务意识到这些潜在的危险，做好自我保护，安全无误地完成任务。

本手册旨在向用户授权的安装、操作、维护人员提供指导。

上述人员应受过专业的培训，能够正确安全地执行所赋予的任务。

为了您的人身安全和保证正确操作，在对机组进行操作之前请您认真阅读本手册和相关参考资料的内容，特别要仔细阅读“警告”和“注意”的内容。

说明本手册中，在必要的时候会给出“警告”和“注意”的提示，请仔细阅读提示内容。

警告表示有潜在的危险存在，如果不按照提示内容执行相关操作将会造成人员伤亡事故。

注意表示有潜在的危险存在，如果不按照提示内容执行相关的操作，将会造成对人体轻度的或者中等程度的伤害。

它也可能用来警告不安全的作业或者用在可能出现财产意外损坏事故的地方。

注意仅表示会发生设备或财产损失的情形。

～1～目录1综述 (3)1.1手册适用范围 (3)1.2机组型号释义 (3)1.3水冷机组简介 (3)1.4适用场合 (4)1.5使用条件 (4)2工作原理与结构 (5)2.1机组制冷原理 (5)2.2机组主要部件介绍 (6)3运输、搬运和存放 (9)3.1交货和存放 (9)3.2收货检查 (9)3.3机组搬运 (9)4机组安装 (10)4.1整机放置 (10)4.2 水管路安装 (11)4.3电气安装 (13)4.4 文本显示器的安装 (14)5操作使用说明 (14)5.1使用前检查 (14)5.2 开机程序 (15)5.3 机组停机 (15)6日常维护与保养 (16)6.1机组维护 (16)6.2 易损品、易损件 (18)6.3 部件维护周期 (15)7常见故障及排除 (19)附录1.电气操作说明.................................................................................................................... F1-1 附录2.机组主要技术参数 ............................................................................................................ F2-1附录3.机组外形图........................................................................................................................ F3-1附录4.机组进出水管图示 ............................................................................................................ F4-1附录5.机组安装基础图 ................................................................................................................ F5-1附录6.电气原理图........................................................................................................................ F6-1附录7.电气接线图........................................................................................................................ F7-1附录8.机组运行记录表 ................................................................................................................ F8-1～2～～3～1 综述1.1 手册适用范围本手册包含风冷涡旋式冷水（热泵）机组产品的安装、操作和维护信息。

热泵型风冷式冷水机组制热工况时的流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
