电子线材制程检验规范
（ISO9001-2015）
1.0目的
保证产品品质的一致性，对产品生产过程进行全面有效控制。
2.0适用范围
从物料投入至半成品生产直至包装入库前的各工序。
3.0权责
3.1.生产部---生产计划的执行，生产过程品质的保证
3.2.IPQC---监督各生产部规定制程检验工作的执行力度与品质统计控制
4.0作业内容
4.1IPQC对产线上线前物料进行确认；
4.2确认上线的新订单各机种首件；
4.3每两小时对各工序作业品质进行巡回确认
德信诚培训网4.4单项外观不良率超过3%，电性不良率超过1%须立即开立品质异常联络单进行反馈
4.5对于由现场执行的改善措施进行跟踪并及时反馈上司。
5.0缺点定义
5.1严重缺点(CRITICAL)
——对人身安全造成伤害或存在安全隐患的缺陷，或与法律法规有冲突的缺陷。
5.2重要缺点(MAJOR)
——产品的功能不良，不能达到使用效果，或严重影响外观收货标准，及其它可能引起投诉的缺陷；
5.3次要缺点(MINOR)
——生产中造成的轻微不良，但不影响使用功能，不用更换零件稍作加工即可修复使用的缺陷。
修订内容日期页次版本修改内容修订人批准审核制定一、目的为确保公司的产品品质得以全面保证，并能满足客户的需求，特制定本标准。
二、范围本标准适应我司采购的所有版本的电源线。
三、缺陷定义1.致命缺陷(CR) 可能威胁到人身安全或财产安全的缺陷；或其最终制品不能执行或达成此制品应有功能之缺点。
2.严重缺陷(MA) 没有致命缺点外，制品单位的使用性能，不能达到所期望之目的，结构破损、不可恢复的明显变形。
或显著的减低其实用性质对客户造成使用不愉快的缺陷。
3.轻微缺陷(MI) 结构出现异常但不影响使用，一般为外观问题。
四、抽样方案4.1 抽样标准：依据GB/T2829.1-2002和GB/T2828.1-2012标准，本公司采用MIL-STD-105E正常检验一次抽样。
4.2允收质量水平（AQL)：正常抽样致命缺陷（CR):0 严重缺陷(MA):0.65 轻微缺陷(MI)：1.5加严抽样致命缺陷（CR):0 严重缺陷(MA):0.4 轻微缺陷(MI)：1.0放宽抽样致命缺陷（CR):0 严重缺陷(MA):1.5 轻微缺陷(MI)：4.04.3成品判定要求：第一次抽样按正常抽样水平Ⅱ级进行。
当此批不合格需进行二次抽验时，需加严抽检。
按Ⅲ级正常抽样水平进行。
若连续三批次验货均判定合格时，第四批抽样可降低抽样比例（放宽抽样）。
按Ⅰ级正常抽样水平进行。
若连续三批次验货均判定不合格时，终止与此供应商合作。
五、检测条件：5.1.1检查应在45W*2日光灯下1.5M距离内或45W*1日光灯下1M距离内，光照强度在600~800Lux以上；5.2.1眼睛与待测品之间的距离为30CM，单点目视检测时间为3~5秒，整体目视检时间为15秒；5.3.1检测视线与被检测物表面角度在45度至90度内旋转；六、检验项目及内容序号检验项目检验方法检验内容判定标准判定备注CR MA MI1.外观目视及卡尺包装外箱不可有破损、变形、脏污、材质不符等问题★外箱标示正确完好，如产品名称、数量、毛重、净重、箱号等★依据《包装作业规范》序号检验项目检验方法检验内容判定标准判定备注CR MA MI1.外观目视及卡尺包装外箱印刷内容及尺寸必须与要求相符，准确无误★外箱需按包装资料要求打好包带（“工”字型和“井”字型）及封箱胶带（“H”型），且材质、颜色、★LOGO、尺寸均符合要求贴纸不可有脏污、涂改、破损、内容错误、位置贴错等问题，不可有快递单或其它贴纸★吸塑、纸卡、折盒、袋子均符合要求（如尺寸、材质、颜色、印刷内容等）★无少装、错装、漏装、混装（私自）、杂物等★包装方式及扎线方式符合《包装明细》要求★成品包装入库时外箱无受潮、变形★入库卸货必须保证同种产品归类，下重上轻堆放★附件及配件无破损、脏污、异色、少放、漏放等（说明书&合格证）★填充物必须是干净、空白无内容的纸皮或其它填充材料（环保无毒）★线材线材表面有胶粒、不光滑问题（20cm内0.5mm的胶粒不可超过2个）★序号检验项目检验方法检验内容判定标准判定备注CR MA MI1.外观目视及卡尺线材线体无脏污、划伤、变形、露铜等。
电源线质量检验规范（ISO9001-2015）1、目的为了规范公司对原材料的进料品质检验工作，并统一检验标准要求及检验方法。
2、适用范围适用于对电源线的进料检验，样品确认检验，生产过程出现的不良确认检验。
3、抽样方案检查水平：一般检查水平IIAQL值：Cr=0 Ma=1.0 Mi=2.5No. 检验项目标准要求检验方法检验工具/设备备注1 外观1) 表面要完整，不能有破损、断裂。
2) 表面不能有污渍。
3) 标识要清晰。
4) 线芯及插头不能有氧化。
5) 插头不能有变形。
6）插片不能有锋利的毛剌。
目视内销要有3C安全认证标识；出口则要有相关国家安全认证标识2尺寸(关键点)1) 各部位尺寸应符合规格书要求。
2) 长度公差±5cm。
3) 线芯截面积公差±5%，但不能少于0.75mm。
用千分尺测量出单根线芯线径算出截面积卷尺千分尺单根线芯截面积×根数=总截面积3 机械性能插片要牢固，不能有松动。
用手摇晃插片线身与插头相接处应牢固，不能有折断。
绝缘层柔软性要够，不易破裂。
用手反复V折用万用表测量其通断万用表4安全性能(关键点)耐压测试应能通过：电压3.5K/50Hz、电流5mA、时间60s检测线芯对线芯线芯对表皮耐压绝缘测试仪绝缘电阻应能达到10MΩ。
5 材质插片、线芯、绝缘材料应符合规格书要求。
对照样板6 出口品(关键点)1)必须符合出口国的相关规定。
2)须有相关出口国的认证标签。
对比No.不合格内容不合格类别备注Cr Ma Mi1 外观表面绝缘皮破损（没露线芯）。
⊙表面绝缘皮破损（露线芯）。
⊙表面有污渍。
⊙标识不清晰（无法辩认）。
⊙标识不清晰（可辩认）。
⊙没有安全认证标识。
⊙线芯插片有氧化。
⊙插片有锋利的毛剌。
⊙插片已变形，不能使用。
⊙2 尺寸线身长度不够。
⊙线芯截面积不够。
⊙插片厚度不够。
⊙3 机械性能插片松动。
⊙线芯不通、接触不良。
⊙绝缘层弯折多次就出现裂痕。
⊙4 安全性能耐压测试通不过。
.一. 导体(线)束、绞工序产品过程检验规程 (2)二. 紧压圆形导体绞制工序产品过程检验规程 (4)三. 耐火云母带绕包工序产品过程检验规程 (5)四. 塑料绝缘、护套工序产品过程检验规程 (7)五. 橡皮绝缘、橡皮护套及硫化工序产品过程检验规程 (9)六. 三层挤出工序产品过程检验规程 (11)七. 低压线缆成缆工序产品过程检验规程 (14)八. 高压交联成缆工序产品过程检验规程 (17)九. 金属屏蔽工序产品过程检验规程 (19)十. 绕包工序产品过程检验规程 (20)十一. 装铠工序产品过程检验规程 (21)十二. 成圈和包装工序产品过程检验规程 (23)十三. 温水交联工序产品过程检验规程 (24)十四. 编织工序产品过程检验规程 (25)十五. 附录 (26)一、导体(线)束、绞工序产品过程检验规程1 合用范围本标准合用于电线电缆用导电线的束丝、绞线工序，裸铝(铜)绞线及钢芯铝绞线、圆线同心绞架空导线工序检验(除紧压圆形导电线芯)。
2 本规范依据GB/T3953-2022 GB/T3955-2022 GB/T1179-2022 GB/T1179-2022 GB/T3956-2022 电工圆铜线电工圆铝线铝绞线及钢芯铝绞线圆线同心绞架空导线电缆的导体3 质量要求3.1 束、绞先后的圆铜线外径，应符合相关产品工艺卡片及导体丝径检验规范的规定。
3.2 束、绞导电线芯节径比和绞向应符合表 1 规定，裸铝(铜)绞线及钢芯铝绞线、圆线同心绞架空导线节径比和绞向应符合表 2 规定。
一次绞、 束丝线芯节径比不大于1 - -2 - -5 25d 30d6 25d 30d 注： 1、YH 及有特殊要求的除外。
2、一次束绞线芯绞向为左。
表 2比绞 层6 根层 12 根层 内层邻外层 铜、铝芯外层注：相邻曾经相反，对于多层绞线，任何层的节径比应不大于紧邻内层的节径比。
裸绞线外层 节径比应控制在 10-11.5 倍。

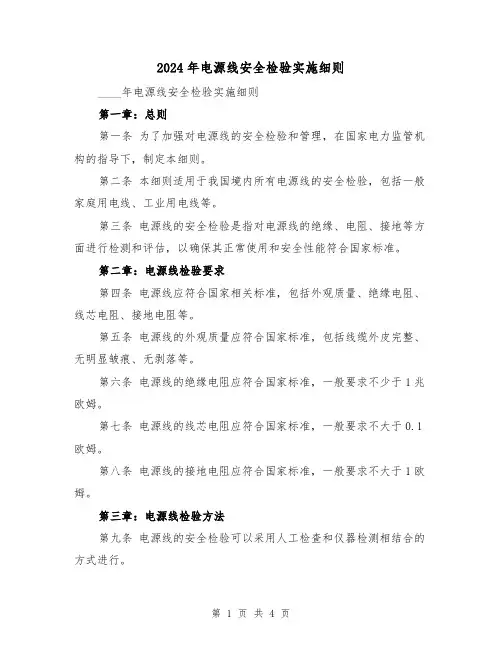

2024年电源线安全检验实施细则____年电源线安全检验实施细则第一章：总则第一条为了加强对电源线的安全检验和管理，在国家电力监管机构的指导下，制定本细则。
第二条本细则适用于我国境内所有电源线的安全检验，包括一般家庭用电线、工业用电线等。
第三条电源线的安全检验是指对电源线的绝缘、电阻、接地等方面进行检测和评估，以确保其正常使用和安全性能符合国家标准。
第二章：电源线检验要求第四条电源线应符合国家相关标准，包括外观质量、绝缘电阻、线芯电阻、接地电阻等。
第五条电源线的外观质量应符合国家标准，包括线缆外皮完整、无明显皱痕、无剥落等。
第六条电源线的绝缘电阻应符合国家标准，一般要求不少于1兆欧姆。
第七条电源线的线芯电阻应符合国家标准，一般要求不大于0.1欧姆。
第八条电源线的接地电阻应符合国家标准，一般要求不大于1欧姆。
第三章：电源线检验方法第九条电源线的安全检验可以采用人工检查和仪器检测相结合的方式进行。
第十条人工检查包括对电源线的外观进行目视检查，检查是否有破损、变形、剥落等问题。
第十一条仪器检测包括使用特定仪器对电源线的绝缘电阻、线芯电阻、接地电阻等进行测量和评估。
第十二条电源线的检验应由具备相关资质的检验机构或技术人员进行，结果应有书面报告。
第四章：电源线检验频率第十三条电源线的初次检验应在安装后立即进行。
第十四条电源线的定期检验应按照国家标准规定的周期进行，并应有相应的记录。
第十五条电源线的特殊条件下检验，包括受到严重的折损、破坏、老化等情况下，应进行特殊的检验和评估。
第五章：电源线检验结果处理第十六条电源线的检验结果分为合格和不合格两种情况。
第十七条电源线经检验合格的，可继续使用，但需要定期进行安全检查和维护。
第十八条电源线经检验不合格的，应立即停止使用，并进行修理或更换，直到达到安全要求为止。
第十九条不符合国家标准要求但对安全无明显威胁的电源线，应标注警示标识，并进行特殊管理。
第六章：电源线安全监管第二十条国家电力监管机构应加强对电源线的安全监管，建立健全相关的制度和机制。
好好学习社区
更多优惠资料下载： 德信诚培训网

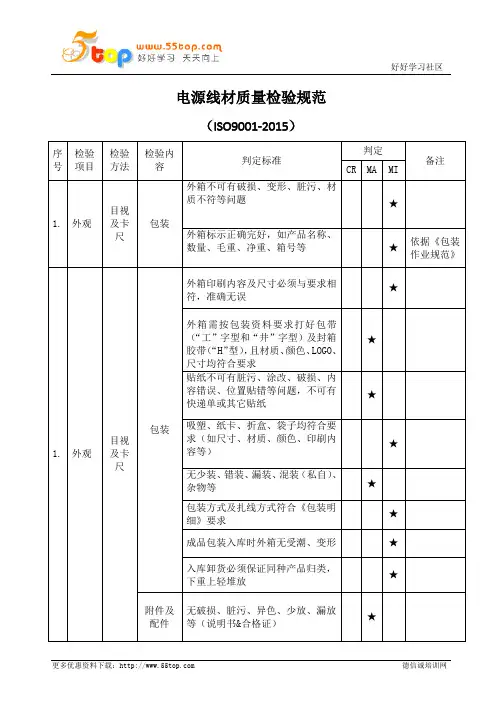

电源线材质量检验规范
（ISO9001-2015）
序号 检验项目 检验方法
检验内容
判定标准
判定 备注
CR MA MI
1. 外观
目视及卡尺
包装
外箱不可有破损、变形、脏污、材质不符等问题
★
外箱标示正确完好，如产品名称、数量、毛重、净重、箱号等
★
依据《包装作业规范》 1. 外观
目视及卡尺
包装
外箱印刷内容及尺寸必须与要求相符，准确无误
★
外箱需按包装资料要求打好包带（“工”字型和“井”字型）及封箱胶带（“H ”型），且材质、颜色、LOGO 、尺寸均符合要求
★
贴纸不可有脏污、涂改、破损、内容错误、位置贴错等问题，不可有快递单或其它贴纸
★
吸塑、纸卡、折盒、袋子均符合要求（如尺寸、材质、颜色、印刷内容等）
★
无少装、错装、漏装、混装（私自）、
杂物等
★ 包装方式及扎线方式符合《包装明
细》要求
★ 成品包装入库时外箱无受潮、变形 ★ 入库卸货必须保证同种产品归类，下重上轻堆放
★
附件及配件
无破损、脏污、异色、少放、漏放等（说明书&合格证）
★。
电源线检验准则一、检查项目：外观：印字、线芯数、线芯径、芯线绝缘径、外护套直径、耐压、偏芯、色序、长度、数量、绞距、阻燃、外表光洁。
二、检查方法：1.目测：查看：色序、线号、印字、外表光洁、无破损、疙瘩、线芯数、偏芯、无污染。
2.量具检测：测量：线芯径、芯线绝缘径、外护套直径、绞距。
3.仪器测试：项目：耐压（内高压）由供应商检测保证，并提供自检的报告。
三、抽样方法：1.目测抽样：样本大小，按GB/T2828-2003一般检查水平1级。
2.检测抽样：每批抽检2～10PCS.绞距检测抽样：不定期的抽检，抽检数为1PCS.3.耐压抽样：每批抽检2～10PCS,合格判定系数=0。
4.阻燃试验：由供应商检测保证，提供自检报告并不定期的抽检，抽检数量为1PCS（芯线绝缘层）。
四、检测器具：直尺、游标卡尺、千分尺、耐压仪、专用线卡位表。
五、检测标准依据：GB/T 2951-2008 电缆和光缆绝缘和护套材料通用试验方法W1-02-306拟制：审核：批准：电源线车间产品外观检验指导书电源线车间产品外观检验指导书电源线车间产品外观检验指导书电源线车间产品外观检验指导书电源线车间产品外观检验指导书电源线车间产品外观检验指导书电源线内胆检验准则一、检查项目：外观、外形尺寸、插片槽尺寸、阻燃。
二、检查方法：1.目测：查看外观有无缺料、裂痕、变形。
2.量具检测：查看外形尺寸、插片孔尺寸。
3.阻燃：灼热试验机（80℃）。
三、抽样方法：目测抽样：样本大小，按GB/T 2828-2003一般检查水平1级。
1.检测抽样：每批抽检按GB/T 2828-2003，一般检查水平1级取样。
2.阻燃抽样：不定期进行抽查，一般取样1PCS～2PCS。
四、检测器具：直尺游标卡尺灼热试验仪五、检测标准依据：GB2099-2008（见附录1）内胆进料检验尺寸图拟制：审核：批准：端子（插片）检验准则一、检测项目：型号、外观、尺寸规格。
二、检测方法：1.目测：外观、渡层颜色、插形状。
