一组 绘制连杆螺栓零件图

•
17、一个人即使已登上顶峰，也仍要自强不息。下午11时10分47秒下午11时10分23:10:4723.7.27
专家告诉
规定标记： 例：螺钉GB/T 65 M12×l
开槽圆柱 头螺钉
简化画法：
0.1d×45°
1.5d 0.2d
d
0.3d
2d
0.6d
l
0.3d

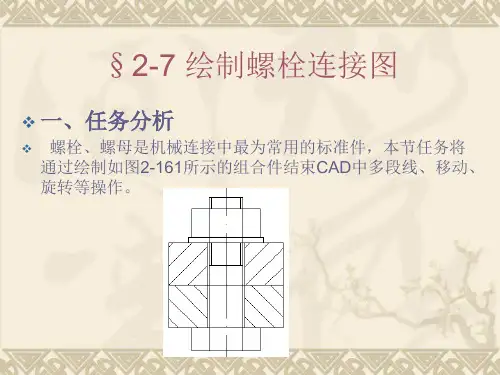

螺纹紧固件装配图的画法 螺栓装配图的简化画法
★ 被连接件的孔径=1.1d ★ 两块板的剖面线方向相反 ★ 螺栓、垫圈、螺母按不剖画 ★ 螺栓的有效长度按下式计算
联轴器装配图（未安装标准件之前）
联轴器装配过程模型
螺纹紧固件
常用的螺纹紧固件有：螺栓、螺钉、螺柱、 螺母和垫圈等。由于这类零件都是标准件，通常 只需用简化画法画出它们的装配图，同时给出它 们的规定标记。
标记方法按“GB”有关规定。
⒈ 六角螺母
简化画法：
规定标记： 例：
0.8d
螺母 GB/T 6170 M12
⒉ 销的种类 ⒊ 销的标记
圆柱销 圆锥销
公称直径10mm，长50mm的B型圆柱销
标记：销 GB119-86 B10×50
销联接的画法
⒈ 圆柱销联接
圆柱销
⒉ 圆锥销联接
零件1
圆锥销
轴 轴套
零件2
齿轮
★作用
传递运动和动力 改变轴的转速与转向
圆柱齿轮 ★种类 圆锥齿轮
蜗轮蜗杆
用于两平行轴的传动。 用于两相交轴的传动。 用于两交叉轴的传动。
国标号
螺纹规格
其中： d=螺纹大径
2d
⒉ 六角头螺栓
规定标记：例：螺栓GB/T 5780 M12×80

图2-167
图2-168
10.将两条螺纹线的图层改为“细实线”图层，
并使用快捷延伸方式，将中心线向左延长越 3mm，结果如图2-169所示。图”工具栏中的“矩形”命令按钮，绘制长 为24mm，宽为10mm的矩形轮廓，绘制结果如图2-170所示。 （2）单击“修改”工具栏中的“分解”命令按钮，将刚刚 绘制的矩形框分解。 （3）单击“修改”工具栏中的“偏移”按钮，分别将上述 矩形框的左右两侧的垂直边向里偏移6mm，结果如图2-171 所示。
钮，修剪如图2-187所示的螺栓装配组合件， 结果如图2-188所示。
图2-188




三、相关理论 1.移动 “移动”命令用于在不改变图形大小的情况下，将对象从一 个位置移动到另一个位置。调用移动命令的方法有：选择下 拉菜单“修改|移动”；在命令行中输入“move”后按下回车 键。 2.旋转 “旋转”命令用于将对象绕某一基点旋转一定角度并改变对 象的位置，可以一次旋转一个或者多个对象。调用旋转命令 的方法有：下拉菜单“修改|旋转”命令；在命令行中输入 “rotate”后按下回车键。 3.多段线 “多段线”命令用于绘制由若干直线和圆弧连接而成的折线 或曲线，无论一条多段线包含多少条直线或圆弧，整条多段 线都是一个实体，可以统一对其编辑。此外，多段线还可以 绘制有宽度的直线。



命令：pline：／／启动多线段命令 指定起点：／／捕捉中心线的起点 指定下一个点或…：／／向上移动光标，输入长度值“12”并按下回车 键 指定下一点或…：／／向右移动光标，输入长度值“8”并按下回车键 指定下一点或…：／／向下移动光标，输入长度值“6”并按下回车键 指定下一点或…：／／向右移动光标，输入长度值“46”并按下回车键 指定下一点或…：／／向下移动光标，输入长度值“6”并按下回车键 指定下一点或…：／／按下回车键，结束操作 绘制完成后，结果如图2-163所示

指定文字的旋转角度 <0>:
（1）指定文字的起点：默认情况下，通过指定单行文 字行基线的起点位置创建文字。如果当前文字样式的 高度设置为0，系统将显示“指定高度:”提示信息，要求 指定文字高度，否则不显示该提示信息，而使用“文字 样式”对话框中设置的文字高度。
（2）指定文字的旋转角度
输入文字旋转角度，或按Enter 键使用默认角度0°，最后输 入文字即可。
4）“效果”选项组
使用“效果”选项组中的选项修改字体的特性，例如高度、
宽度因子、倾斜角以及是否颠倒显示、反向或垂直对齐， 如图所示。在“宽度比例”文本框中可以设置文字字符的 高度和宽度之比，当“宽度比例”值为1 时，将按系统定 义的高宽比书写文字；当“宽度比例”小于1 时，字符会 变窄；当“宽度比例”大于1 时，字符则变宽。在“倾斜角 度”文本框中可以设置文字的倾斜角度，输入一个“-85°” 和“85°”之间的值将使文字倾斜，角度为0°时不倾斜；角 度为正值时向右倾斜；为负值时向左倾斜。
一、填空题 1．文字样式包含字体、_________、倾斜角度、方向和其他文字特征。 2．在AutoCAD中，系统默认文字样式为___________。 3．“使用大字体”复选框用来指定亚洲语言的大字体文件。只有 _______
文件可以创建大字体。
4．在AutoCAD图样中，输入，先输入“1/2”，然后选中“1/2”，再单击 ______按钮即可。
教学重点
1．文字 2．尺寸标注 3．绘制螺栓零件图
教学难点
1．文字样式 2．尺寸样式
本任务绘制如图所示M20螺栓零件图，该图形由主视 图和左视图组成，主视图表达了螺栓的基本形状和相
关尺寸，左视图表达了螺栓头部的形状及尺寸。绘图
时先根据尺寸绘制螺栓轮廓线，其次绘制螺栓头部 30°倒角及三段圆弧，再绘制螺栓尾部倒角和螺纹， 最后标注尺寸。

双头螺柱旋入长度
1.5d 0.2d
d 0.2d
d
5. 螺钉头的画法
0.8d 0.4d
1.5
90°
0.25d 0.5d 13
6. 钻孔、螺孔常用的连接件有螺栓、螺母、垫圈，它用与被连接件都不太厚,能加工成通孔,且要 求连接力较大的情况.
1. 螺栓连接的装配过程 2. 螺栓连接的比例画法 3. 螺栓连接的简化画法
2. 圆柱螺旋压缩弹簧的画法
弹簧在平行于轴线的投影面上的视图中，各圈的投影转向轮廓线画成直线；有效圈数在四圈以上 的弹簧，中间各圈可省略不画。当中间部分省略后，可适当缩短图形的长度。
在装配图中，被弹簧挡住的结构一般不画出，可见部分应从弹簧的外轮廓线或从弹簧钢丝剖面的 中心线画起。
在装配图中，弹簧被剖切时，如弹簧钢丝（简称簧丝）断面的直径，在图形上等于或小于2mm 时，断面可以涂黑表示。
机械制图螺钉螺栓的画法

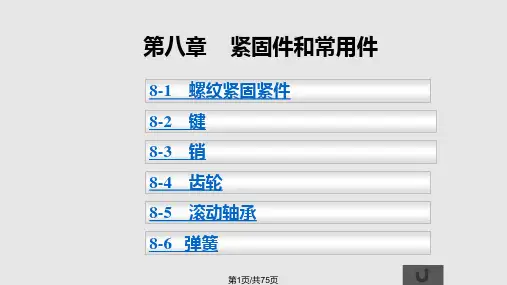

第八章 紧固件和常用件
8-1 螺纹紧固紧件 8-2 键 8-3 销 8-4 齿轮 8-5 滚动轴承 8-6 弹簧
基本要求
１．掌握螺纹及螺纹连接的规定画法和标注方法。 ２．掌握螺纹连接件的规定画法和标记方法。 ３．掌握螺栓连接、双头螺柱连接和螺钉连接的规定画法。 ４．掌握键、销及其联结的规定画法． ５．掌握直齿圆柱齿轮及其配合的规定画法。 ６．掌握滚动轴承的规定画法。 ７．掌握弹簧的规定画法。
公称直径d＝10mm，公称长 度l＝60mm，材料为35钢， 热处理硬度28－38 HRC，表 面氧化处理的A型圆锥销： 销 GB/T 117 10×60
公 称 直 径 d＝mm， 长 度 l＝ 50mm， 材 料 为 低 碳 钢 ， 不 经表面处理的开口销； 销 GB/T 91 5×50

螺纹终止线
ＰＯＷＥＲＰＯＩＮＴ
三、螺纹规定画法
2. 内螺纹（通孔）的规定画法 Step1:先加工圆孔
倒角圆不画
ORANGE PPT 工作室出品
小径线画粗实线 小径=0.85d
ＰＯＷＥＲＰＯＩＮＴ
三、螺纹规定画法
2. 内螺纹（通孔）的规定画法 Step2:在圆孔面上加工内螺纹
大径线画细实线
剖面线打到粗实线
G1/2
ＰＯＷＥＲＰＯＩＮＴ
三、螺纹规定画法
1. 外螺纹的规定画法
外螺纹加工步骤
大 径
小 径
ORANGE PPT 工作室出品
螺纹终止线
ＰＯＷＥＲＰＯＩＮＴ
三、螺纹规定画法
1. 外螺纹的规定画法
Step1:先加工成圆柱
倒角圆不画
ORANGE PPT 工作室出品
轴直径=大径=d，画粗实线
ＰＯＷＥＲＰＯＩＮＴ
尺寸代号 （公差等级代号）— 旋向 尺寸代号 — 旋向
特征代号：
G：非螺纹密封管螺纹 Rp：圆柱内管螺纹 Rc：圆锥内管螺纹 R1：圆锥外管螺纹 R2：圆锥外管螺纹
☆ 尺寸代号不同于直径，采用英制尺寸，如R1/4
☆ 公差等级代号只有非螺纹密封外管螺纹有：A、B两个等级； 不标注就是内螺纹
如：G1/4A，G1/4
ORANGE PPT 工作室出品
ＰＯＷＥＲＰＯＩＮＴ
二、螺纹种类和代号
3. 螺纹的标注
标注方法（普通螺纹）
M20-7H
M20×2
外螺纹 ORANGE PPT 工作室出品
内螺纹
ＰＯＷＥＲＰＯＩＮＴ
二、螺纹种类和代号
3. 螺纹的标注
标注方法（梯形螺纹、锯齿形螺纹）

第22页/共75页
1. 螺钉连接的装配过程
第23页/共75页
2. 螺钉连接的比例画法
第24页/共75页
3. 紧定螺钉连接画法
第25页/共75页
8-2 键
键的作用:键用于连接轴和轴 上的传动件（如齿轮、皮带 轮等）,使轴和传动件不发生 相对转动，以传递扭矩或旋 转运动。
轴
键
皮带轮
第26页/共75页
螺栓连接常用的连接件有螺栓、螺母、垫 圈，它用与被连接件都不太厚,能加工成通孔, 且要求连接力较大的情况.
1. 螺栓连接的装配过程 2. 螺栓连接的比例画法 3. 螺栓连接的简化画法
第14页/共75页
1. 螺栓连接的装配过程
第15页/共75页
2. 螺栓连接的比例画法
第16页/共75页
3. 螺栓连接的简化画法
锥齿轮—用于两相 交轴间的传动。
第44页/共75页
2. 齿轮的齿形
齿轮按轮齿方向和形状的不 同分为直齿、斜齿、人字齿 等。齿型轮廓曲线有渐开线 、摆线、圆弧等，一般采用 渐开线齿廓。
第45页/共75页
3. 齿轮的结构
轮缘
键槽
轮齿 轮毂
轴孔
第46页/共75页
幅板
二、直齿圆柱齿轮的基本参数和基本尺 寸之间的关系
第67页/共75页
2. 圆柱螺旋压缩弹簧的画法
弹簧在平行于轴线的投影面上的视图中，各 圈的投影转向轮廓线画成直线；有效圈数在四 圈以上的弹簧，中间各圈可省略不画。当中间 部分省略后，可适当缩短图形的长度。
在装配图中，被弹簧挡住的结构一般不画出 ，可见部分应从弹簧的外轮廓线或从弹簧钢丝 剖面的中心线画起。
开槽沉头螺钉 GB/T 68—2000
开槽长圆柱端紧定 螺钉 GB/T 75—1985

3、确定比例和图幅 视图确定后，要根据物体的复杂程度和尺寸
大小，按照标准的规定选择适当的比例与图 幅。选择的图幅要留有足够的空间以便于标 注尺寸和画标题栏等。 4、布置视图位置 布置视图时，应根据已确定的各视图每 个方向的最大尺寸，并考虑到尺寸标注和标 题栏等所需的空间，匀称地将各视图布置在 图幅上。 5、绘制底稿
四、标注尺寸
1、尺寸种类
要使尺寸标注完整，既无遗漏，又不重复，最有效的
办法是对组合体进行形体分析，根据各基本体形状及 其相对位置分别标注以下几类尺寸。 （1）定形尺寸 确定各基本体形状大小的尺寸。
（2）定位尺寸 确定各基本体之间相对
位置的尺寸。 （3）总体尺寸 确定组合体外形总长、 总宽、总高的尺寸。总体尺寸有时和定 形尺寸重合、对于具有圆弧面的结构， 通常只注中心线位置尺寸，而不注总体 尺寸。当标注了总体尺寸后，有时可能 会出现尺寸重复，这时可考虑省略某些 定形尺寸。
汽修1311
第一组
连杆盖的用途及其特点
连杆盖主要和连杆组合成一体，作为组合机件来使用，连杆是 发动机中的主要传动部件之一，它在柴油机中，把作用于活塞顶面的 膨胀的压力传递给曲轴，又受曲轴的驱动而带动活塞压缩气缸中的气 体。连杆在工作中承受着急剧变化的动载荷。连杆由连杆体及连杆盖 两部分组成。连杆体及连杆盖上的大头孔用螺栓和螺母与曲轴装在一 起。连杆盖是其中一个重要的部分，为了减少磨损和便于维修，连杆 的大头孔内装有薄壁金属轴瓦。轴瓦有钢质的底，底的内表面浇有一 层耐磨巴氏合金轴瓦金属。连杆盖的加工精度将直接影响柴油机的性 能，而工艺的选择又是直接影响精度的主要因素。反映连杆精度的参 数主要有5个：（1）连杆盖的圆柱度，粗糙度；（2）两个Φ12.5孔中心 距精度；（3）平面台的尺寸精度，粗糙度等

Ra/um
≤１.６
项 目
连杆大头 两侧面 螺栓孔支 撑面
Ra/um
Байду номын сангаас≤０.８
≤０.５
≤３.２
≤０.８
五、绘制连杆杆身零件图
根据草图绘制零件图 2. 画出主视图、俯视图、左视图 3. 标出尺寸、公差等 4. 标注姓名完成作图
1.
二.徒手绘制连杆杆身草图 二.徒手绘制连杆杆身草图
1、连杆杆身是一个组合体，所 以画主视图如图所示，左视图和 俯视图根据此图基准画出。
2、将尺寸 标注在草 图上
三.测量连杆杆身的几何尺寸



1.测量连杆杆身高度 将连杆杆身大头孔放在工作位置上， 另一端用平 面将其覆盖，，用钢尺测量其高度； 2.测量连杆杆身的长度 直接用游标卡尺测出其长度； 3.测量连杆杆身的宽度 用游标卡尺测量其宽度；
1、连杆大、小头的孔径及圆度和圆 柱度用内径量表来检测 2、连杆小头孔及连杆衬套孔轴线对 连杆大头孔轴的平行度检测用综合量 规进行检测。如图所示

3、连杆大小头孔中心距检测，用游标卡尺 先测量出L值如下图，再加上（D+d）/2的 值，即可求出两端孔中心距
确定表面粗糙度
项 目
连杆小头 孔 小头衬套 孔 连杆大头 孔
秦潇
1、测量连杆杆身的外观尺寸和孔径 尺寸 2、选择连杆杆身视图的表达方法 3、确定连杆杆身尺寸和形位公差、 表面粗糙度 4、完成连杆杆身零件图

目的：完成任务训练，使学生可绘制复杂物体
的零件图
知识目标
1.掌握汽车发动机连杆杆身的测量方
法
2.掌握叉架类零件的表达方法 3.加深理解尺寸公差与配合和形位公 差

2、圆柱螺旋压缩弹簧的画法
在平行于轴线投影面上的视图 中，各圈的轮廓用直线代替螺 旋线的投影 螺旋弹簧均可画成右旋 有效圈数四圈以上的，中间 各圈可省略，用通过簧丝断 面中心的细点画线连接，应 注明自由高度
D
t/2 t
3、装配图中弹簧的画法
螺旋弹簧被剖切后，不论中 间各圈是否省略，被弹簧挡 住的结构一般不画，其可见 部分从弹簧外轮廓线或弹簧 钢丝剖面的中心画起。
一、螺纹的基本知识
1、螺纹的形成
工件
卡盘
车刀
车外螺纹
车内螺纹
2、螺纹的要素 （1）牙型
通过螺纹轴线的剖面上的螺纹的轮廓形状。
牙型
常用的有：
三角形
梯形
锯齿形
（2）直径
大径：与外螺纹牙顶或内螺纹牙底相切的
假想圆柱或圆锥的直径。 D、d
小径：与外螺纹牙底或内螺纹牙顶相切的
假想圆柱或圆锥的直径。 牙底
－ 公差带代号 － 旋合长度代号
右旋
左旋
中径和顶径 公差带代号
长：L 中等：N 短：S
特征代号 尺寸代号 公差等级代号 旋向
M10×1－5g6g－S
特征代号 公称直径
螺距
短旋合长度 顶径公差带代号 中径公差带代号
G 11/2 A
特征代号
公差等级代号 尺寸代号
2、标注示例
M20×2
M20-7H
外螺纹 G1
一、弹簧的作用和种类
• 作用：减震、夹紧、储存能量和测力等 • 种类：
压缩弹簧 拉伸弹簧 扭转弹簧 平面卷曲弹簧
二、圆柱螺旋压缩弹簧
1、弹簧各部分的名称及尺寸计算
d:线径，制造弹簧的型材直径
D2:弹簧外径，最大直径 D1:弹簧内径，最小直径 D:弹簧中径，平均直径 t:节距，指除弹簧支承圈外， 相邻两圈的轴向距离。

确定视图
选择适当的视图角度，以便清晰地表达螺栓连接的结构和尺 寸。
绘制螺栓和螺母
根据螺栓和螺母的类型和尺寸，绘制出它们的标准 图形。
绘制连接件
绘制与螺栓连接相关的其他连接件，如垫圈、销等。
标注尺寸和技术要求
根据需要标注尺寸和技术要求，如螺栓 长度、预紧力等。
检查和修改
检查装配图是否符合要求，并进行必要的修改和完善。
03
螺栓连接装配图的绘制方法
绘制前的准备工作
确定绘图比例和视图选择
根据螺栓连接的实际尺寸和复杂程度，选择合适的绘图比例和视 图，如主视图、俯视图、侧视图等。
收集相关资料
收集螺栓连接的相关资料，包括螺栓规格、连接件尺寸、材料属性 等，以便在绘制时准确表达。
准备绘图工具和材料
根据需要准备绘图工具，如铅笔、尺子、圆规、橡皮等，以及合适 的绘图纸张和颜色。
螺栓连接装配图的画法
• 引言 • 螺栓连接基础知识 • 螺栓连接基础知识 • 螺栓连接装配图的绘制方法 • 螺栓连接装配图实例分析 • 总结与展望
01
引言
主题简介
01
螺栓连接装配图是机械工程中常 用的图纸之一，用于表示螺栓连 接的装配关系、零件尺寸和技术 要求。
02
螺栓连接装配图是机械设计、制 造和维修过程中的重要技术文件 ，对于保证机械设备的可靠性和 安全性具有重要意义。
目的和意义
螺栓连接装配图的绘制是机械设计中的基本技能之一，是工 程师必备的专业素质。
通过绘制螺栓连接装配图，工程师可以清晰地表达设计意图 ，为生产制造提供准确的指导，提高生产效率，降低生产成 本。同时，螺栓连接装配图也是设备维修和保养的重要依据 ，有助于保证设备的正常运行和使用寿命。

图纸管理和归档。明细表应列出所有零件的详细信息，方便查阅 和核对。
03
螺栓连接装配图的绘制技巧
选择合适的视图比例
确定合适的视图比例
在绘制螺栓连接装配图时，选择合适的视图比例非常重要。根据装配体的尺寸和复杂程度，选择适当的比例尺，以便在图纸 上清晰地表示各个零件的相对大小和位置。常用的比例尺有1:1、1:2、1:5、1:10等，具体选择应根据实际情况而定。
总结词：基础入门
总结词：基础入门
实例二：复杂螺栓连接装配图
总结词：进阶提高
VS
详细描述：在掌握了基础入门实例后 ，进一步介绍复杂螺栓连接装配图的 绘制方法。通过一个复杂的螺栓连接 装配图示例，讲解如何处理多个螺栓 连接、如何表示不同的连接关系以及 如何标注尺寸和技术要求等。
实例三：标准件螺栓连接装配图
总结词：标准规范
详细描述：介绍按照国家标准或行业规范绘 制螺栓连接装配图的方法。通过一个标准件 螺栓连接装配图示例，讲解如何使用标准件 符号、如何标注标准件规格和如何遵循相关
标准规范等。
感谢您的观看
THANKS
注意零件之间的相对位置与装配关系
明确零件间的相对位置与装配关系
在绘制螺栓连接装配图时，应特别注意零件之间的相对位置和装配关系。通过合理的布局和标注，清 楚地表示出各个零件在三维空间中的相对位置，以及它们之间的连接方式和装配关系。这样可以确保 图纸的准确性和可读性，方便后续的装配和维修工作。
合理使用剖视图和局部视图
螺栓连接装配图的画法课 件
目录
• 螺栓连接基础知识 • 螺栓连接装配图的绘制步骤 • 螺栓连接装配图的绘制技巧 • 螺栓连接装配图中的常见问题与解决方案 • 螺栓连接装配图实例分析
01

开槽沉头螺钉 GB/T 68—2000
开槽长圆柱端紧定 螺钉 GB/T 75—1985
l型六角螺母—A和B级 GB/T 6170—2000
l型六角开槽螺母 —A和B级 GB/T 6178—2000 平垫圈—A级 GB/T 97.1—1985
标准型弹簧垫圈 GB/T 93—1987
螺栓GB/T 5782 M12×60 表示A级六角头螺栓，螺纹规格d＝ M12，公称长度l=60mm
b＝6mm，h＝10mm，dl＝25mm，L＝ 24.5mm的半圆键： 键6×25 GB/T 1099一1979
b＝18，h=11mm，L＝100mm 的 钩 头 楔 键： 键18×100 GB/T 1565—1979
三 平键联结的画法
b
b b L
b
h
d-t d+t1
h
t1 d-t t d+t1
四 半圆键联结的画法
A/2
A T/2
D
d
3 圆锥滚子轴承的画法
T
A/2
C
A
A/2
A/4
d
D
A/2 15°
B
86 弹簧
弹簧属于常用件 它主要用于减震 夹紧 承受 冲击 储存能量和测力等 其特点是受力后产生 较大的弹性形变;去除外力后能恢复原状
一 常用的螺旋弹簧 二 圆柱螺旋压缩弹簧的规定画法 三 螺旋压缩弹簧作图步骤
二 滚动轴承的基本代号
表示内径： d＝ 06 × 5＝ 30mm 表示直径系列（指相同内径尺寸的轴承有不同的外径尺寸）和 宽度系列（相同内径、外径尺寸的轴承有不同的宽度尺寸） 表示类型：“ 6”—深沟球轴承；“ 3”—圆锥滚子轴承；
“5”—推力球轴承
三 滚动轴承的画法

图4-18
实践操作
（7）重复块插入螺母块，其中块插入参数采用默认参数， 结果如图4-19所示。
图4-19
实践操作
7、选择“旋转”命令。选择所有对象为被选对象，旋转角 度为90度，回车确定，并进行修剪，结果如图4-20所示。
图4-20
实践操作
8、装配图中的零件编号 为了方便看图和图样管理，对装配图中的所有零、部件均需
一 绘制螺栓连接装配图
任务目标
掌握对象的 移动操作
掌握对象的 旋转操作
实现零件编 号
任务发布
图4-1
任务分析
本任务通过绘制如图4-1所示螺栓连接介绍在 AutoCAD2014中螺栓的装配图绘制方法。
操作知识
1、零件编号 为了方便看图和图样管理，对装配图中的所有零、部件 均需编号。 （1）选择“绘图—块—定义属性”命令，打开“属性 定义”对话框，分别在“标记”“提示”“值”填写栏中 输入“A”“序号”“1”，在“高度”栏中输入数值 “2.5”如图4-2所示
编号。 （1）打开“螺栓连接”装配图，，创建名为“luo”的文字
样式和名为“luoshuan”的标注样式。 （2）选择“绘图—块—定义属性”命令，打开“属性定义”
对话框，分别在“标记”“提示”“值”填写栏中输入 “A”“序号”“1”，在“高度”栏中输入数值“5”如 图4-21所示。
实践操作
图4-21
图4-15
实践操作
（4）回到“插入”对话框，单击“确定”按钮，调出插入 块—被连接件1块，结果如图4-16所示。
图4-16
实践操作
（5）重复块插入被连接件2块，其中块插入参数采用默认参 数，结果如图4-17所示。
图4-17
实践操作
