基础防雷接地验收检查要点

建筑防雷验收标准避雷装置与接地设施检测建筑防雷是现代建筑工程中非常重要的环节。

为了确保建筑物及其内部设备的安全运行，防雷装置和接地设施的正常工作至关重要。

本文将介绍建筑防雷验收标准以及避雷装置和接地设施的检测方法。

一、建筑防雷验收标准建筑防雷验收标准是一套规范，用于评估建筑物的防雷功能是否达到相关要求。

它包含以下几个方面的内容：1. 技术要求：防雷装置的种类、位置和布线应符合设计要求，并能有效地保护建筑物及其内部设备免受雷击的危害。

同时，终端设备的接地电阻应符合规定范围内的要求。

2. 验收方法：建筑防雷验收一般由专业的防雷检测机构进行。

他们会对防雷装置和接地设施进行全面的测试和评估，确保其满足相关的技术要求。

3. 验收标准：建筑防雷验收标准根据不同的建筑物和设备的特点，制定了相应的验收标准。

例如，对于住宅建筑，标准可能要求防雷装置能够保护建筑物及其内部电气设备免受雷击的损坏。

二、避雷装置检测避雷装置是建筑防雷系统中的核心组成部分。

它的功能是将雷电击中的电流引导到地下，保护建筑物及其内部设备免受损坏。

为了确保避雷装置的正常工作，需要进行以下方面的检测：1. 规格和型号：检测人员会对安装的避雷装置进行核对，确认其规格和型号是否符合设计要求。

2. 外观检查：检测人员会检查避雷装置的外观，确保其没有受到损坏或者腐蚀。

3. 电气性能测试：避雷装置的电气性能测试主要包括耐压测试和接触电阻测试。

耐压测试用于检测避雷装置是否能承受额定的雷电冲击。

接触电阻测试用于检测避雷装置是否能够正常地导电。

三、接地设施检测接地设施是建筑防雷系统中的另一个重要组成部分。

其作用是将雷电击中的电流导入到地中，使之分散并减少对建筑物及其内部设备的影响。

接地设施的检测主要包括以下方面：1. 接地电阻测试：接地电阻测试是判断接地设施质量的一个重要指标。

检测人员会使用专业的测试仪器对接地电阻进行测试，并将测试结果与规定的范围进行比较，以确定是否合格。

防雷接地工程验收方案一、验收原则防雷接地工程验收原则是根据国家相关技术规范、标准和相关行业规范进行验收，重点关注系统的技术性、安全性、可靠性和经济性。

在验收中，应重视系统的全面性、系统性、完整性，强调重点、重难点和关键技术的验收，贯彻质量管理的思想和方法。

验收结果应真实、准确、客观、公正、合理。

二、验收依据1.《防雷接地工程施工及验收规范》国家质量监督检验检疫总局和国家标准化管理委员会发布的规范文件，内容涵盖了防雷接地工程的建设、施工、验收、维护等方面的规范要求。

2.国家标准《电气装置用接地装置的通用技术条件》（GB 4208-2008）该标准规定了电气装置用接地装置的形式、结构、材料、技术要求，以及接地电阻的测量方法和验收标准。

3.《建筑电气设计规范》（GB 50052-2019）该规范对建筑电气工程进行设计的规范和要求，其中包括了对防雷接地工程的相关规定和验收要求。

三、验收内容1.材料验收防雷接地工程所使用的材料应符合相关的规范要求，包括接地排、接地线、接地网、接地极等。

在验收中应检查材料的质量和数量是否与设计文件相符，是否存在质量问题。

2.施工验收防雷接地工程的施工应按照设计文件和验收标准的要求进行，验收人员应注意施工现场的安全、文明施工和验收程序的要求。

在验收中应检查施工工艺和质量是否符合施工要求，施工是否规范、合理，施工现场是否符合安全要求。

3.接地电阻测试和验收接地电阻是防雷接地工程验收的重要指标之一。

验收人员应根据设计文件和验收标准的要求，对接地电阻进行测试和验收。

测试应在不影响现场安全的前提下进行，测试设备应符合相关要求并进行定期校准。

4.验收报告在验收结束后，验收人员应撰写验收报告。

验收报告应包括工程基本情况、工程质量现场情况、工程质量检验情况、问题整改、验收结论等内容。

验收报告应真实、准确、完整，能够反映工程实际情况。

四、验收要求1.组织验收防雷接地工程的验收应在不影响工程正常运行的前提下进行，由业主单位或其委托的验收机构进行。

防雷接地验收流程防雷接地验收可是个很重要的事儿呢，咱得好好唠唠这个流程。

一、验收前的准备。

这就好比打仗前要先整好装备一样。

施工方得把相关的资料都整理好，像防雷接地的设计图纸啦，施工过程中的各种记录，包括接地装置的安装记录、接地电阻的测试记录等等。

这些资料就像是我们的作战地图，缺了可不行。

而且呀，施工现场也得收拾得干净整齐些，不能乱哄哄的，这样验收人员来了才能顺顺利利地开始检查。

二、接地装置的检查。

1. 材料检查。

- 接地装置的材料可是关键。

咱得看看用的材料符不符合要求。

比如说，接地极的材质，是用的镀锌角钢还是钢管之类的，这些材料的规格得对。

要是材料都不对，那就像盖房子用了软趴趴的烂木头做大梁一样，肯定不行。

如果是镀锌的材料，咱得看看镀锌层有没有损坏，要是镀锌层都掉了，那它的抗腐蚀能力就大打折扣了。

2. 安装位置检查。

- 接地极的安装位置也很有讲究。

它得按照设计要求来，一般要远离建筑物的出入口啦，还有一些有特殊要求的地方。

就像我们住房子，床不能乱放一样，接地极也要待在它该待的地方。

而且不同接地极之间的间距也要合适，太近了它们可能就会互相干扰，不能很好地发挥接地的作用。

3. 接地体的连接。

- 接地体连接就像是把小伙伴们的手牵起来一样。

连接的方式得正确，要是焊接的话，焊接的质量就得保证，不能有虚焊的情况。

焊缝得饱满，就像我们吃饭要吃饱一样，不能马马虎虎的。

如果是采用螺栓连接，那螺栓就得拧紧，还得有防松措施，不然时间一长，螺栓松了，接地体就断开连接了，这可就糟糕了。

三、引下线的检查。

1. 引下线的材质和规格。

- 引下线的材质和规格得符合设计要求。

有的可能是用的圆钢，有的可能是扁钢。

不管是啥，都得对得上号。

要是把细的当成粗的用，那在雷电流通过的时候可能就承受不住，就像小水管要通大水一样，会爆掉的。

2. 引下线的固定。

- 引下线得固定好。

不能松松垮垮的，要是被风吹一下就晃来晃去，那多不安全呀。

而且固定的间距也要合适，既不能太密也不能太疏，就像我们排队，人与人之间的距离要刚刚好才行。

防雷接地工程验收标准防雷接地工程验收标准是对防雷接地工程进行验收评估的依据和指导，以确保工程质量和可靠性。

本文将介绍防雷接地工程验收标准的主要内容和要求。

一、引言防雷接地工程的验收是对工程设计、施工和材料使用等进行检查和评估的过程。

验收标准的制定旨在规范各方责任，提高施工质量，确保防雷接地工程的效果和安全性。

二、验收标准的适用范围防雷接地工程验收标准适用于各类建筑物、设施以及重要设备的防雷接地工程验收，包括但不限于住宅、商业建筑、工业厂房、电站、通信基站等。

三、验收标准的分类根据不同工程类型和规模，防雷接地工程验收标准主要分为以下几个方面：1. 工程设计要求- 遵循国家相关标准和规范，如《建筑物防雷设计规范》等；- 确保防雷装置、接地装置等的合理布局和设计；- 考虑周围环境和地质条件的因素。

2. 施工质量要求- 施工过程中必须符合相关安全规范和操作规程；- 材料选用符合国家标准，确保质量可靠；- 施工人员必须具备相应的证书和资质。

3. 接地装置测试- 接地装置的电阻测试，电阻应符合设计要求并达到标准；- 采用合适的测试设备和方法，如电阻测试仪等；- 测试结果应记录，确保记录的准确性和完整性。

4. 防雷装置测试- 防雷装置的电气性能测试，保证其符合相关标准；- 包括避雷器的放电控制装置、避雷针的整体绝缘电阻、避雷器的接地电阻等；- 测试结果应记录，确保记录的准确性和完整性。

5. 防雷接地系统的综合测试- 验证整个防雷接地系统的可靠性和性能；- 包括对接地装置、接地网、防雷装置、导线等的综合测试；- 测试结果应记录，确保记录的准确性和完整性。

四、验收报告防雷接地工程验收完成后，应编制相应的验收报告。

验收报告主要内容包括：1. 工程基本信息，包括建筑物名称、施工单位、验收时间等；2. 工程验收标准的依据和参考文件；3. 工程设计的评价和审查意见；4. 施工质量的评估和检查结果；5. 接地装置、防雷装置的测试数据和结果；6. 防雷接地系统的综合测试数据和结果；7. 验收结论和存在的问题；8. 工程验收的签字确认。

建筑防雷工程验收标准接地装置质量检测要求建筑防雷工程是指为防止雷电对建筑物及其周围设施造成危害而采取的一系列防护措施。

在建筑防雷工程中，接地装置被视为非常重要的组成部分之一。

接地装置的作用是将雷电能量引入地下，确保建筑物及其内部设备的安全。

为保证接地装置的质量可靠，验收工作至关重要。

本文将阐述建筑防雷工程验收标准中接地装置质量检测的要求。

1. 接地装置的安装位置要合理选择。

接地装置应位于靠近建筑物主体的地方，通常选择在建筑物的底层，以确保雷电在最短的时间内引入地下。

并且，建筑物内的接地装置应该数目足够，布局合理，形成完整的接地系统。

2. 接地装置的制作材料要符合相关要求。

接地装置的制作材料通常使用铜材或镀铜材质，因为铜具有良好的导电性能。

在验收中，需要检查接地装置材料的质量，并确保其符合相关标准。

3. 接地装置的连接要牢固可靠。

接地装置的连接点应采用可靠的焊接或螺栓紧固等方式，确保接地系统的连续性和稳定性。

验收中需要检查连接点是否存在松动、腐蚀等问题，并进行必要的修复。

4. 接地装置的接地电阻要符合要求。

接地电阻是评价接地装置性能的重要指标之一，合格的接地装置应具有较低的接地电阻。

验收过程中，需要使用专业的测试仪器进行接地电阻的测量，确保其在规定的范围内。

5. 接地装置的保护措施要完善。

接地装置应设置防腐、防晒、防水等保护装置，以延长其使用寿命并确保其正常工作。

验收中需要检查保护措施的设置情况，确保其完善可靠。

6. 接地装置的标识要清晰可见。

接地装置应有清晰的标识，包括接地装置的编号、安装日期等信息，以便于日后的维护和管理工作。

验收中需要检查标识的设置情况，并进行必要的调整。

7. 接地装置的维护要求要明确。

接地装置维护工作是保证其正常运行的重要环节，建立维护工作制度，并进行定期维护和检查是必要的。

验收中需要评估维护要求的合理性，并提供建议或指导。

总之，建筑防雷工程验收标准中接地装置的质量检测要求十分重要。

建筑工程验收中的防雷与接地工程验收标准建筑工程的验收是确保工程质量的重要环节，其中防雷与接地工程是保障建筑物及其使用者安全的关键。

本文将探讨建筑工程验收中的防雷与接地工程验收标准，以确保建筑物在雷电冲击和电气故障时能够有效防护和耐受。

一、防雷与接地工程的重要性防雷与接地工程是建筑物设计与建造中的一项重要工作，主要目的是避免雷击和电气事故对建筑物及其内部设备造成损坏，保障人员安全。

随着现代建筑结构和设备的不断发展，建筑物内部的电器设备成为日常生活不可或缺的一部分，因此，建筑工程的防雷与接地工程也变得尤为重要。

二、防雷与接地工程验收标准1. 防雷材料的选择与安装验收人员应确认所使用的防雷装置符合国家相关标准，如GB50057-94《建筑物防雷技术规范》等，并确保其真实性和合法性。

防雷材料的选择应根据建筑物的类型、高度和使用情况进行合理选择，确保其具备良好的导电性和抗雷击性能。

安装防雷装置时，应严格按照相关规范进行，确保其稳固可靠、接地电阻合格。

2. 接地网的设计与施工验收人员应核实建筑物的接地网设计符合规范要求，并进行适度的扩展与改进。

接地网设计应满足地埋深度、接地电阻等参数，确保接地系统稳定可靠。

接地网的施工应按照相关规范进行，保证接地体与导体之间的良好接触，避免接地电阻过大。

3. 防雷距离与保护区域划定根据建筑物使用类型和高度等因素，验收人员应合理规划建筑物的防雷距离和保护区域，并进行相应的标识。

防雷距离是指建筑物周围设置不同高度的接闪器，以吸引并安全放电到大气中，避免雷电直接打到建筑物上。

保护区域则是指建筑物周围一定范围内的区域，需要进行接地网和接闪器等设施的建设。

4. 防雷材料和设备的测试与检验验收人员应对建筑物的防雷材料和设备进行全面的测试与检验，确保其性能符合相关标准。

测试项目包括但不限于接地电阻测试、导体和接地网的连通性测试以及防雷材料的耐压等性能测试。

检验结果应符合国家规定的防雷与接地工程验收标准，否则需要进行相应的改进和整改。

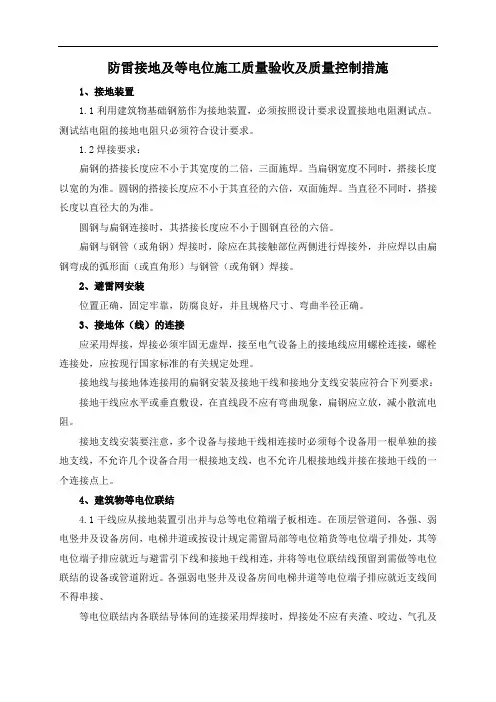

防雷接地及等电位施工质量验收及质量控制措施1、接地装置1.1利用建筑物基础钢筋作为接地装置，必须按照设计要求设置接地电阻测试点。

测试结电阻的接地电阻只必须符合设计要求。

1.2焊接要求：扁钢的搭接长度应不小于其宽度的二倍，三面施焊。

当扁钢宽度不同时，搭接长度以宽的为准。

圆钢的搭接长度应不小于其直径的六倍，双面施焊。

当直径不同时，搭接长度以直径大的为准。

圆钢与扁钢连接时，其搭接长度应不小于圆钢直径的六倍。

扁钢与钢管（或角钢）焊接时，除应在其接触部位两侧进行焊接外，并应焊以由扁钢弯成的弧形面（或直角形）与钢管（或角钢）焊接。

2、避雷网安装位置正确，固定牢靠，防腐良好，并且规格尺寸、弯曲半径正确。

3、接地体（线）的连接应采用焊接，焊接必须牢固无虚焊，接至电气设备上的接地线应用螺栓连接，螺栓连接处，应按现行国家标准的有关规定处理。

接地线与接地体连接用的扁钢安装及接地干线和接地分支线安装应符合下列要求：接地干线应水平或垂直敷设，在直线段不应有弯曲现象，扁钢应立放，减小散流电阻。

接地支线安装要注意，多个设备与接地干线相连接时必须每个设备用一根单独的接地支线，不允许几个设备合用一根接地支线，也不允许几根接地线并接在接地干线的一个连接点上。

4、建筑物等电位联结4.1干线应从接地装置引出并与总等电位箱端子板相连。

在顶层管道间，各强、弱电竖井及设备房间，电梯井道或按设计规定需留局部等电位箱货等电位端子排处，其等电位端子排应就近与避雷引下线和接地干线相连，并将等电位联结线预留到需做等电位联结的设备或管道附近。

各强弱电竖井及设备房间电梯井道等电位端子排应就近支线间不得串接、等电位联结内各联结导体间的连接采用焊接时，焊接处不应有夹渣、咬边、气孔及未焊透等情况。

4.2等电位联结内备联结导体间的连接采用螺栓连接时，应注意接触面光洁，有足够的接触压力和接触面积。

4.3等电位联结内务联结导体间的连接采用熔焊连接时，在腐蚀性场所应采取防腐措施。

建筑物防雷与接地工程施工要点与验收标准导语：建筑物防雷与接地工程是保障建筑安全和电气设备正常运行的重要环节。

本文将从施工要点及验收标准两个方面，探讨建筑物防雷与接地工程的相关内容。

一、施工要点1. 灵活布局：建筑物防雷与接地工程要考虑建筑结构、地形地势、电气设备布置等因素进行合理布局。

一般建议在建筑物高点设置钢管或铜排接地装置，以尽可能减小雷电冲击。

2. 材料选用：接地系统的材料选择应符合国家相关标准。

铜质材料是常用的接地材料，其导电性能良好且耐腐蚀。

同时，还需要选择符合要求的防雷材料，如透明导电薄膜用于玻璃幕墙、防雷锤等。

3. 施工质量：建筑物防雷与接地工程施工过程中，需要确保接地导体的质量及连接稳固。

接地引下线应采用符合要求的铜质导线，焊接接头应牢固可靠。

4. 设备选型：根据建筑物的需求和使用环境，选择合适的防雷设备。

不同种类的建筑物需要采用不同的防雷器件，如避雷针、避雷网等。

5. 检测监控：在建筑物防雷与接地工程施工完成后，需进行相关的检测监控。

通过测量接地电阻、防雷装置的接地电位等参数，确保工程质量达标。

二、验收标准1. 接地电阻：建筑物防雷与接地工程的验收标准中，接地电阻是一个重要的指标。

一般要求建筑物接地电阻不超过某一特定数值，如小于10欧姆。

2. 接地电位：接地电位是指接地引下线与地面的电位差。

验收时要求接地电位在规定的范围内，以确保建筑物内外的电位平衡。

3. 设备完好性：防雷装置的安装与使用要满足相关标准，接闪器等器件的完好性需经验收检测。

设备的防雷性能应符合要求，以保障建筑物和电气设备的安全。

4. 施工记录：建筑物防雷与接地工程验收时，要求施工单位提供详细的施工记录，包括工程实施方案、材料使用情况、检测记录等。

这些记录是对工程实施情况的有力证明。

5. 防雷装置数量与分布：建筑物防雷与接地工程验收时还要检查避雷针、避雷带等防雷装置的数量与分布情况。

数量应满足相关标准，分布应均匀合理，以提高抗雷击能力。

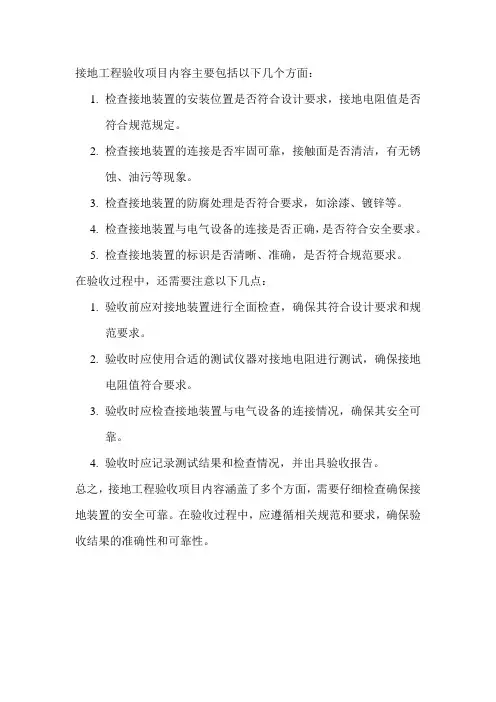

接地工程验收项目内容主要包括以下几个方面：
1.检查接地装置的安装位置是否符合设计要求，接地电阻值是否
符合规范规定。

2.检查接地装置的连接是否牢固可靠，接触面是否清洁，有无锈
蚀、油污等现象。

3.检查接地装置的防腐处理是否符合要求，如涂漆、镀锌等。

4.检查接地装置与电气设备的连接是否正确，是否符合安全要求。

5.检查接地装置的标识是否清晰、准确，是否符合规范要求。

在验收过程中，还需要注意以下几点：
1.验收前应对接地装置进行全面检查，确保其符合设计要求和规
范要求。

2.验收时应使用合适的测试仪器对接地电阻进行测试，确保接地
电阻值符合要求。

3.验收时应检查接地装置与电气设备的连接情况，确保其安全可
靠。

4.验收时应记录测试结果和检查情况，并出具验收报告。

总之，接地工程验收项目内容涵盖了多个方面，需要仔细检查确保接地装置的安全可靠。

在验收过程中，应遵循相关规范和要求，确保验收结果的准确性和可靠性。
