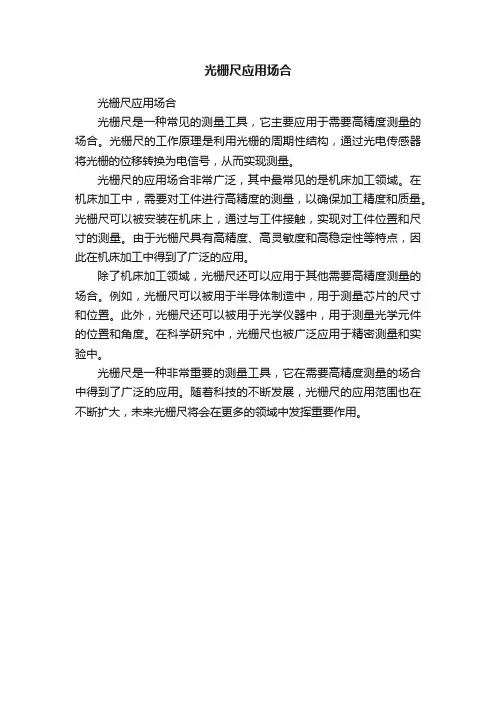

光栅尺应用场合
光栅尺应用场合
光栅尺是一种常见的测量工具，它主要应用于需要高精度测量的场合。

光栅尺的工作原理是利用光栅的周期性结构，通过光电传感器将光栅的位移转换为电信号，从而实现测量。

光栅尺的应用场合非常广泛，其中最常见的是机床加工领域。

在机床加工中，需要对工件进行高精度的测量，以确保加工精度和质量。

光栅尺可以被安装在机床上，通过与工件接触，实现对工件位置和尺寸的测量。

由于光栅尺具有高精度、高灵敏度和高稳定性等特点，因此在机床加工中得到了广泛的应用。

除了机床加工领域，光栅尺还可以应用于其他需要高精度测量的场合。

例如，光栅尺可以被用于半导体制造中，用于测量芯片的尺寸和位置。

此外，光栅尺还可以被用于光学仪器中，用于测量光学元件的位置和角度。

在科学研究中，光栅尺也被广泛应用于精密测量和实验中。

光栅尺是一种非常重要的测量工具，它在需要高精度测量的场合中得到了广泛的应用。

随着科技的不断发展，光栅尺的应用范围也在不断扩大，未来光栅尺将会在更多的领域中发挥重要作用。

光栅尺工作原理光栅尺是一种精密测量仪器，常用于工业自动化领域中的位置测量。

它通过光学原理来测量物体的位移，并将其转换为数字信号输出。

下面将详细介绍光栅尺的工作原理。

一、光栅尺的构成和工作原理光栅尺主要由光栅条、读取头和信号处理器组成。

光栅条是一种具有高精度刻线的透明玻璃或金属材料，上面刻有一系列等距的光栅线。

读取头由光电二极管组成，它通过感应光栅条上的光栅线的变化来产生电信号。

信号处理器则负责接收并处理读取头产生的电信号。

光栅尺的工作原理是基于光的干涉现象。

当光束照射到光栅条上时，光栅线会使光束发生干涉，形成一系列亮暗相间的干涉条纹。

读取头接收到这些干涉条纹后，会将其转换为电信号。

二、光栅尺的测量原理光栅尺通过测量干涉条纹的位移来确定物体的位移。

当物体发生位移时，光栅尺也会随之移动，导致干涉条纹的位置发生变化。

读取头会感应到这些变化，并将其转化为电信号。

信号处理器会对读取头输出的电信号进行处理，通过计算干涉条纹的位移量来确定物体的位移。

一般来说，信号处理器会将电信号转换为数字信号，并通过数学运算来计算出位移的数值。

三、光栅尺的精度和应用光栅尺的精度取决于光栅条上的光栅线数量和间距的精度，以及读取头的灵敏度和分辨率。

一般来说，光栅尺的分辨率可以达到亚微米级别，具有很高的测量精度。

光栅尺广泛应用于各种需要精确测量位置的领域，如数控机床、半导体制造、精密仪器等。

它可以实现高精度的位移测量，并具有快速响应、抗干扰能力强等特点。

四、光栅尺的优势和局限性光栅尺相比其他位移传感器具有一些明显的优势。

首先，光栅尺具有高分辨率和高精度，可以满足很多精密测量的需求。

其次，光栅尺响应速度快，可以实时监测物体的位移变化。

此外，光栅尺结构简单、体积小，易于安装和维护。

然而，光栅尺也存在一些局限性。

首先，光栅尺对环境光的干扰比较敏感，需要在较为恒定的光照条件下使用。

其次，由于光栅尺的工作原理，其测量范围相对较小，一般在几米以内。

简述光栅尺工作原理及应用光栅尺是一种精密测量仪器，常用于机床、测量仪器等精密加工和检测系统中。

其工作原理基于光学原理和电子技术原理，利用光栅条纹和光电检测器之间的相互作用来实现长度、角度等物理量的测量。

本文将对光栅尺的工作原理和应用进行详细介绍。

一、光栅尺的工作原理光栅尺的基本构成是光栅条纹和光电检测器，其中光栅是由一系列平行的条纹组成的线性光栅，条纹的宽度和间距非常小，精度可达到亚微米级别。

光电检测器则是光电二极管或双晶电子扫描器等电子元器件，能够将光信号转化为电信号。

光栅尺通过将光源、光栅和光电检测器组合在一起，实现对长度、角度等物理量的非接触式测量。

光栅尺的工作原理可以分为三个过程：1、光栅的发光和透射：光栅的条纹宽度和间距非常小，通常在几十或者几百微米范围内，人眼无法看到。

当光源照射到光栅上时，光栅的条纹会发生透射和反射，形成特定的光学线条。

2、光学信号的检测：光电检测器可以将光学信号转化为电学信号，其中包含光栅条纹的信息。

在实际应用中，光电检测器可以采用光电二极管、双晶电子扫描器等元件。

当光学信号入射到光电检测器上时，会产生电流，电流强度与光学信号的亮度成正比。

3、信号处理和计量：将光栅尺检测到的电信号转化为数值信号，可以通过A/D 转换器将模拟信号转换为数字信号进行记录和处理。

最终，数值信号经过处理得到物理量的数值输出。

除了基本的线性光栅，还有二维、三维光栅尺，其原理和线性光栅类似，不同点在于二维和三维光栅尺可以测量物体的超出线性运动轨迹的角度和形状等复杂运动规律。

二、光栅尺的应用光栅尺广泛应用于精密加工和检测系统中，如机床、精密仪器和制造业等多个领域。

光栅尺的应用主要有以下几个方面：1、长度测量：光栅尺可以测量物体的线性运动轨迹长度，其精度可达到亚微米级别。

光栅尺广泛应用于机床、加工中心、激光加工机等多个领域，能够测量工件、刀具和加工台等物体的长度和移动轨迹。

2、角度测量：光栅尺还可以测量物体的角度，其精度可达到亚角秒级别。

光栅尺的工作原理
光栅尺是一种用于测量物体位置和运动的精密测量工具。

它通常由一个光学尺和一个读取头组成。

光栅尺的工作原理基于光学干涉和编码技术。

光栅尺的光学尺部分由一系列等距的透明和不透明条纹组成，这些条纹被称为光栅。

光栅的周期和间距非常精确，通常在微米或亚微米级别。

当光通过光栅时，会发生干涉现象，光的干涉条纹会被读取头接收到并转换为电信号。

读取头是光栅尺的另一个重要组成部分，它包含一个光源和一个光电探测器。

光源通常是一束激光，它会发射出一束平行的光线。

光电探测器可以测量光的强度变化，并将其转换为电信号。

当光栅尺安装在测量对象上时，读取头会移动并扫描光栅的条纹。

当光线通过光栅时，会发生干涉现象，光的干涉条纹会改变光的强度。

读取头会检测到这种强度变化，并将其转换为电信号。

光栅尺的读取头会将电信号传送到计算机或控制系统，这些系统会根据电信号的变化来计算物体的位置和运动。

通过对光栅尺的读取头进行精确的定位和扫描，可以实现对物体位置和运动的高精度测量。

光栅尺具有高精度、高分辨率和稳定性的特点，广泛应用于机械加工、自动化控制、精密测量等领域。

它可以用于测量机床、激光切割机、印刷设备等各种工业设备的位置和运动。

总结起来，光栅尺的工作原理是基于光学干涉和编码技术，通过光栅的条纹和读取头的扫描，将光的干涉现象转换为电信号，并通过计算机或控制系统来实现对物体位置和运动的精确测量。

光栅尺的应用范围广泛，可以提高工业设备的精度和效率。

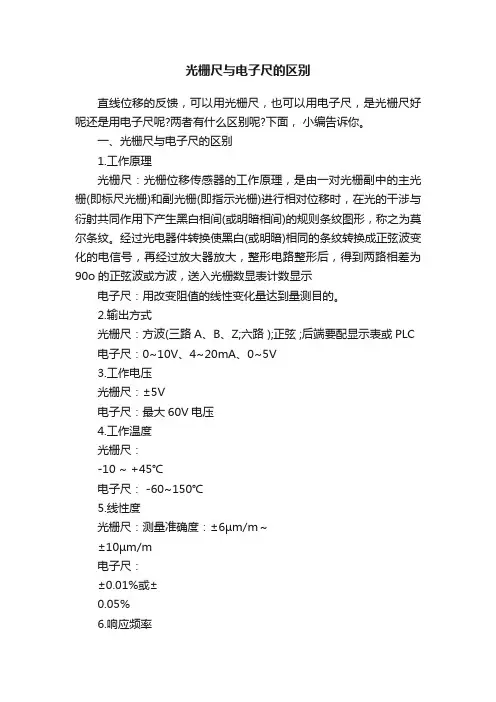

光栅尺与电子尺的区别直线位移的反馈，可以用光栅尺，也可以用电子尺，是光栅尺好呢还是用电子尺呢?两者有什么区别呢?下面，小编告诉你。

一、光栅尺与电子尺的区别1.工作原理光栅尺：光栅位移传感器的工作原理，是由一对光栅副中的主光栅(即标尺光栅)和副光栅(即指示光栅)进行相对位移时，在光的干涉与衍射共同作用下产生黑白相间(或明暗相间)的规则条纹图形，称之为莫尔条纹。

经过光电器件转换使黑白(或明暗)相同的条纹转换成正弦波变化的电信号，再经过放大器放大，整形电路整形后，得到两路相差为90o的正弦波或方波，送入光栅数显表计数显示电子尺：用改变阻值的线性变化量达到量测目的。

2.输出方式光栅尺：方波(三路A、B、Z;六路 );正弦 ;后端要配显示表或PLC 电子尺：0~10V、4~20mA、0~5V3.工作电压光栅尺：±5V电子尺：最大60V电压4.工作温度光栅尺：-10 ~ +45℃电子尺： -60~150℃5.线性度光栅尺：测量准确度：±6µm/m～±10µm/m电子尺：±0.01%或±0.05%6.响应频率光栅尺：运行速度：100M/Min电子尺：位移速率: 4m/S~10m/S PKH7.重复性光栅尺：0mm电子尺：0.01mm二、电子尺电子尺(又称直线位移传感器，电阻尺)，适用于注塑机，木工机械，印刷机，喷涂，机床，机器人，工程监测电脑控制运动器械等需要精确测量位移的场合。

导电塑料电位计(电压分配器，电子尺)在五十年代后期面世，并被广泛应用于汽车、注塑机、木料加工机和现代不同的行业。

传感器价格相对便宜，低温度变化，低扭矩操作和高速应用是导电塑料技术的独有特征。

导电塑料电阻尺(MINOR)的使用寿命已经可以达到上亿次，已经可以满足大多高速的工业设备的需要，是今后的发展主流方向。

三、光栅尺光栅尺位移传感器(简称光栅尺)，是利用光栅的光学原理工作的测量反馈装置。

磁栅尺，磁性尺，磁尺，磁条，磁头光栅尺电子尺数显改造数显装置有以下优点:①机床改造总投资极少,与旧机床的残值相适应;150****0555②具有附机功能,能随时装卸,与其它机床通用③无其它装置的装调手续,便于维修;④操作工人易掌握,不经培训亦可使用.它主要用于改造各类车床、磨床、镗床，尤其是改造外圆磨和圆心磨，其成效更为显著。

⑤进行大型机床数显改造后，可以降低了工人的劳动强度，节省了劳动力，提高工作效率，减少废品率，机械性能稳定可靠。

⑥用途广泛:它不仅能用于铣床、钻床、镗床和车削加工的常规任务，还能为许多机床、测量设备和测试设备以及专用机床提供理想的解决方案，事实上它适用于所有手动机床。

车床数显改造后，带有清零;预设数;自动分中;公英制转换;绝对坐标/相对坐标/200组用户坐标显示转换;停电记忆;200点辅助零位功能;寻找机械原点;线性误差修正等功能，同时还带有直半径转换、锥度测量功能。

机床配套光栅尺:线切割专用光栅尺、铣床专用光栅尺、磨床专用光栅尺、车床专用光栅尺、三轴火花机专用光栅尺光栅尺,直线光栅尺sunefull光栅尺:测量范围:50mm~3000mm测量准确度:±6μm/m~±10μm/m测量基准:光栅周期20μm的光学玻璃尺光学测量系统:透射式红外线光测量系统，红外线波长880nm反应速度:60m/min(0.005mm)25m/min(0.001mm)读数头滑动系统:垂直式五轴承输出讯号:TTL/EIA-422-A讯号传达周期:20μm供应电压:DC5V±5%采用最高优质的PU材料制造出耐油、高弹性及抗老化胶封。

由工程师精心设计出最佳的闭合角度和最适中的软硬度，保证最佳的密封性能和最少的磨擦阻力。

读数头滑动部分结构采用已被验证为最可靠耐用的五轴承设计，保证光学感应系统能长期稳定地在光栅尺上畅顺滑行。

读数头滑动部分结构采用已被验证为最可靠耐用的五轴承设计，保证光学感应系统能长期稳定地在光栅尺上畅顺滑行。

光栅尺工作原理光栅尺是一种测量设备，广泛应用于机械加工、数控机床、精密仪器等领域。

它通过光学原理来测量物体的位移，具有高精度、高分辨率和稳定性等优点。

下面将详细介绍光栅尺的工作原理。

一、光栅尺的构成和原理光栅尺主要由光栅尺头、光栅尺尺条和信号处理器组成。

1. 光栅尺头：光栅尺头是光栅尺的核心部件，它包含了光源、光栅和光电探测器。

光源发出光线，经过光栅的刻线形成光栅尺的刻线图案，再由光电探测器接收并转化为电信号。

2. 光栅尺尺条：光栅尺尺条是光栅尺的测量部分，通常由玻璃或金属材料制成。

它上面刻有一系列平行的刻线，每条刻线的间距和宽度都非常精确。

3. 信号处理器：信号处理器用于接收光电探测器输出的电信号，并进行放大、滤波和数字化处理。

最终，信号处理器将处理后的信号输出给计算机或显示器，实现对物体位移的测量和显示。

二、光栅尺的工作原理光栅尺的工作原理基于光的干涉和衍射现象。

当光线照射到光栅上时，光栅的刻线会使光线发生干涉和衍射，形成一系列亮暗相间的光斑。

光电探测器接收到这些光斑，并将其转化为电信号。

具体来说，光栅尺头中的光源发出的光线经过透镜聚焦后，照射到光栅上。

光栅上的刻线会使光线发生干涉和衍射，形成一系列亮暗相间的光斑。

这些光斑被光电探测器接收到，并转化为电信号。

光电探测器通常采用光敏二极管或光敏电阻等器件。

当光斑照射到光电探测器上时，光电探测器对光斑的强度进行测量，并将其转化为电压信号。

光栅尺头中的光电探测器通常是线性的，即它们的输出电压与光斑的位置成线性关系。

信号处理器接收光电探测器输出的电信号，并对其进行放大、滤波和数字化处理。

放大可以增强信号的强度，滤波可以去除噪声干扰，数字化可以将模拟信号转化为数字信号，方便后续的处理和显示。

最终，信号处理器将处理后的信号输出给计算机或显示器。

计算机或显示器可以根据接收到的信号计算出物体的位移，并将其显示出来。

通过不同的算法和校准，光栅尺可以实现高精度和高分辨率的位移测量。

三丰电子SUN e FULL产品目录 2006版旋转编码器 张力传感器 联轴器系列 信号放大器 光栅位移传感器 空气制动器 长度、位移、角度显示控制器 智能测力控制器 线速度、角速度显示控制器 静电消除器 多功能电子计测器 光电传感器 光栅采集卡 欧姆龙产品系列 称重传感器 内密控产品系列公司简介威海三丰电子科技有限公司是一家以生产、经营传感器、显示控制仪表、信息采集处理系统等自动化产品的自动化科技公司,同时兼营各类进口名优传感器、控制器、仪器仪表等自动化工控产品。

公司下设传感器研究所和工控产品销售中心两个部门，传感器研究所主要以生产、销售光电旋转编码器、光栅尺、力传感器、光电传感器、显示控制仪表、信息采集卡等产品为主，产品与同类产品相比，具有质量好，性价比高等特点。

工控产品销售中心主要以经营各类进口传感器、工控电器、低压电器、仪器仪表等为主。

公司宗旨是以客户需求为中心，利用先进的生产技术、优越的工控产品的购销渠道，为客户提供价格最优惠的同质产品。

公司自成立以来，以诚信的服务，受到业内广大客户的一致好评。

传感器研究所产品包括：光电编码器、编码器联轴器、光栅尺、测微传感器、光栅控制表、转速线速控制器、位移角度控制器、光栅采集卡、数据采集卡、称重传感器、拉压传感器、压力传感器、张力传感器、张力控制器、专用传感器控制器、传感器信号放大器、专用控制仪、静电消除器等工控产品销售中心主要经营品牌有：日本OMRON、日本NIMICON、韩国AUTONICS、韩国HANYONG、德国SIKO、德国P+F、德国TURCK、施耐德、西门子等国外知名品牌。

产品范围：光电传感器、光电编码器、计数器、计时器、温控器、接近传感器、安全光幕、拉线编码器、磁性尺、张力控制器、继电器、断路器、开关等等。

用我们的真诚服务于国内广大客户，在推动国内自动化控制水平不断提高的同时，让客户以最优惠的价格，得到所需求产品和服务。

编码器使用常识一、增量旋转编码器选型注意事项应注意三方面的参数：1、机械安装尺寸，包括定位止口，轴径，安装孔位；电缆出线方式；安装空间体积；工作环境防护等级是否满足要求。

三丰电子SUN e FULL产品目录 2006版旋转编码器 张力传感器 联轴器系列 信号放大器 光栅位移传感器 空气制动器 长度、位移、角度显示控制器 智能测力控制器 线速度、角速度显示控制器 静电消除器 多功能电子计测器 光电传感器 光栅采集卡 欧姆龙产品系列 称重传感器 内密控产品系列公司简介威海三丰电子科技有限公司是一家以生产、经营传感器、显示控制仪表、信息采集处理系统等自动化产品的自动化科技公司,同时兼营各类进口名优传感器、控制器、仪器仪表等自动化工控产品。

公司下设传感器研究所和工控产品销售中心两个部门，传感器研究所主要以生产、销售光电旋转编码器、光栅尺、力传感器、光电传感器、显示控制仪表、信息采集卡等产品为主，产品与同类产品相比，具有质量好，性价比高等特点。

工控产品销售中心主要以经营各类进口传感器、工控电器、低压电器、仪器仪表等为主。

公司宗旨是以客户需求为中心，利用先进的生产技术、优越的工控产品的购销渠道，为客户提供价格最优惠的同质产品。

公司自成立以来，以诚信的服务，受到业内广大客户的一致好评。

传感器研究所产品包括：光电编码器、编码器联轴器、光栅尺、测微传感器、光栅控制表、转速线速控制器、位移角度控制器、光栅采集卡、数据采集卡、称重传感器、拉压传感器、压力传感器、张力传感器、张力控制器、专用传感器控制器、传感器信号放大器、专用控制仪、静电消除器等工控产品销售中心主要经营品牌有：日本OMRON、日本NIMICON、韩国AUTONICS、韩国HANYONG、德国SIKO、德国P+F、德国TURCK、施耐德、西门子等国外知名品牌。

产品范围：光电传感器、光电编码器、计数器、计时器、温控器、接近传感器、安全光幕、拉线编码器、磁性尺、张力控制器、继电器、断路器、开关等等。

用我们的真诚服务于国内广大客户，在推动国内自动化控制水平不断提高的同时，让客户以最优惠的价格，得到所需求产品和服务。

编码器使用常识一、增量旋转编码器选型注意事项应注意三方面的参数：1、机械安装尺寸，包括定位止口，轴径，安装孔位；电缆出线方式；安装空间体积；工作环境防护等级是否满足要求。

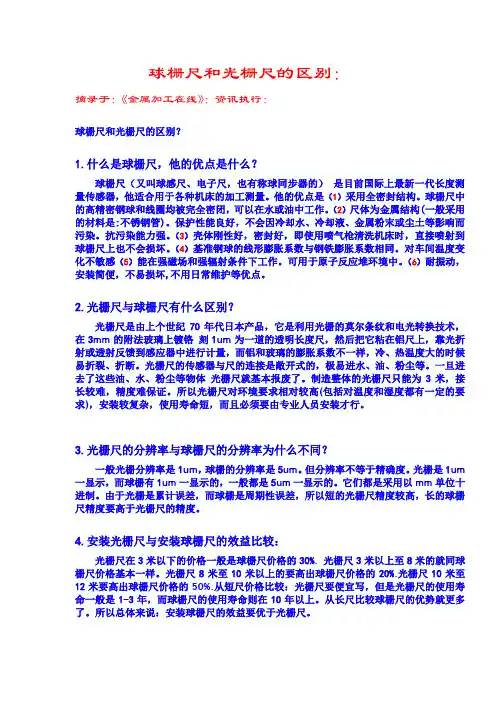

球栅尺和光栅尺的区别：摘录于：《金属加工在线》：资讯执行：------------------------------------------------------------------------------------------------------------------------------------------------- 球栅尺和光栅尺的区别？1.什么是球栅尺，他的优点是什么？球栅尺（又叫球感尺、电子尺，也有称球同步器的）是目前国际上最新一代长度测量传感器，他适合用于各种机床的加工测量。

他的优点是（1）采用全密封结构。

球栅尺中的高精密钢球和线圈均被完全密闭，可以在水或油中工作。

（2）尺体为金属结构(一般采用的材料是:不锈钢管)。

保护性能良好，不会因冷却水、冷却液、金属粉末或尘土等影响而污染。

抗污染能力强。

（3）壳体刚性好，密封好，即使用喷气枪清洗机床时，直接喷射到球栅尺上也不会损坏。

（4）基准钢球的线形膨胀系数与钢铁膨胀系数相同。

对车间温度变化不敏感（5）能在强磁场和强辐射条件下工作。

可用于原子反应堆环境中。

（6）耐振动，安装简便，不易损坏,不用日常维护等优点。

2.光栅尺与球栅尺有什么区别？光栅尺是由上个世纪70年代日本产品，它是利用光栅的莫尔条纹和电光转换技术，在3mm的附法玻璃上镀铬刻1um为一道的透明长度尺，然后把它粘在铝尺上，靠光折射或透射反馈到感应器中进行计量，而铝和玻璃的膨胀系数不一样，冷、热温度大的时候易折裂、折断。

光栅尺的传感器与尺的连接是敞开式的，极易进水、油、粉尘等。

一旦进去了这些油、水、粉尘等物体光栅尺就基本报废了。

制造整体的光栅尺只能为3米，接长较难，精度难保证。

所以光栅尺对环境要求相对较高(包括对温度和湿度都有一定的要求)，安装较复杂，使用寿命短，而且必须要由专业人员安装才行。

3.光栅尺的分辨率与球栅尺的分辨率为什么不同？一般光栅分辨率是1um，球栅的分辨率是5um。

光栅尺分类光栅尺是一种常见的线性位移传感器，用于测量物体的位移或位置。

根据其原理和性能，可以将光栅尺分为多种类型。

下面是对几种常见的光栅尺分类及其相关参考内容的介绍。

1. 光电效应光栅尺：光电效应光栅尺是使用光电二极管工作的一种光栅尺。

其原理是基于内置的光栅条纹和光电二极管之间的光电效应。

这种光栅尺通常具有较高的分辨率和较快的响应时间。

相关参考内容可以参考"High-resolution absolute optical encoder with photodiode linear arrays"（S. Higashi等，1982）。

2. 磁性光栅尺：磁性光栅尺是一种使用磁性材料制作的光栅尺。

它通常由一个带有磁性条纹的磁带和一个磁头组成，磁头可以通过磁性条纹上的改变来测量位移。

这种光栅尺具有较高的抗干扰能力和较长的使用寿命。

相关参考内容包括"Magnetic Linear Encoder Design and Implementation"（M. Jiang等，2015）。

3. 容积光栅尺：容积光栅尺是一种通过测量光栅条纹的容积变化来测量位移的光栅尺。

它通常由一个玻璃光栅和一个光电检测器组成。

当物体移动时，光栅条纹的容积会发生变化，从而产生光强改变，进而被光电检测器检测到。

这种光栅尺具有较高的灵敏度和较小的体积。

相关参考内容可以参考"Compact Capacitive Grating Encoder"（A. K. Swan等，2016）。

4. 线性光栅尺：线性光栅尺是一种非接触式的测量设备，它通常由光源、光栅板和光电检测器组成。

当物体移动时，光栅条纹与光源和光电检测器之间的位置关系发生变化，从而测量出位移。

这种光栅尺具有高精度、高分辨率和可靠性好的特点。

相关参考内容包括"Principles of Optical Linear Encoders"（C. T. Baxendale等，1993）。

光栅尺的用途
光栅尺是一种常见的测量工具，广泛应用于工业生产、科学研究和日常生活中。

它以其精确度和便捷性而受到人们的青睐。

光栅尺的用途多种多样，下面将从几个方面来介绍它的应用。

光栅尺在工业生产中起着重要的作用。

在机械加工领域，光栅尺常用于测量工件的尺寸和位置，确保产品符合设计要求。

例如，在数控机床上，光栅尺可以用来测量工件的加工精度，通过与设定值进行比较，及时调整工艺参数，保证产品质量。

此外，光栅尺还可以用于测量机器人的位置和姿态，实现精确的控制和定位，提高生产效率。

光栅尺在科学研究中具有重要地位。

在物理学和光学研究中，光栅尺可以用来测量光的波长和频率。

通过光栅尺，科学家可以精确地测量光的特性，研究光的传播规律和相干性等现象。

光栅尺还可以用于测量光源的亮度和颜色，为光学实验提供准确的数据。

在天文学中，光栅尺也被广泛应用于测量天体的光谱，研究天体的物理特性和演化过程。

光栅尺在日常生活中也有一些实用的应用。

在家庭装修中，光栅尺可以用来测量墙壁、地板和家具的尺寸，帮助人们合理安排家居空间。

在建筑施工中，光栅尺可以用来测量建筑物的垂直度和水平度，确保建筑的稳定性和安全性。

在车辆维修中，光栅尺可以用来测量车身的变形和扭曲，指导修复工作。

光栅尺是一种多功能的测量工具，广泛应用于工业生产、科学研究和日常生活中。

它可以准确测量尺寸和位置，帮助人们实现精确的控制和定位。

光栅尺的使用简便、精度高，是现代社会不可或缺的工具之一。

随着科技的不断发展，光栅尺将在更多领域发挥重要作用，为人们的生活和工作带来便利和效益。

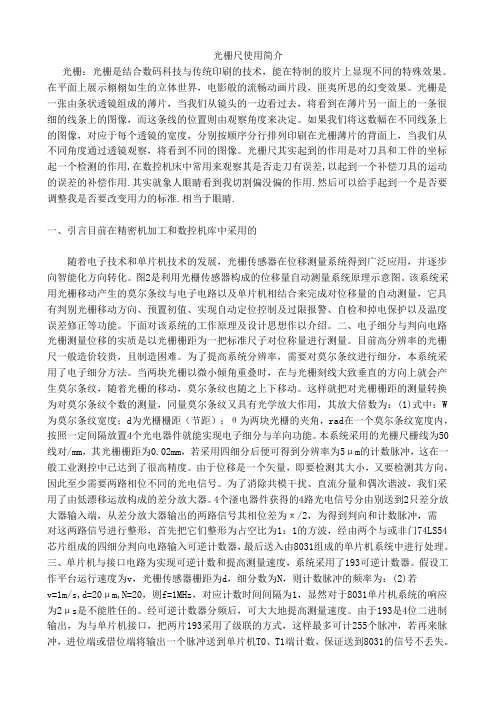

光栅尺使用简介光栅：光栅是结合数码科技与传统印刷的技术，能在特制的胶片上显现不同的特殊效果。

在平面上展示栩栩如生的立体世界，电影般的流畅动画片段，匪夷所思的幻变效果。

光栅是一张由条状透镜组成的薄片，当我们从镜头的一边看过去，将看到在薄片另一面上的一条很细的线条上的图像，而这条线的位置则由观察角度来决定。

如果我们将这数幅在不同线条上的图像，对应于每个透镜的宽度，分别按顺序分行排列印刷在光栅薄片的背面上，当我们从不同角度通过透镜观察，将看到不同的图像。

光栅尺其实起到的作用是对刀具和工件的坐标起一个检测的作用,在数控机床中常用来观察其是否走刀有误差,以起到一个补偿刀具的运动的误差的补偿作用.其实就象人眼睛看到我切割偏没偏的作用.然后可以给手起到一个是否要调整我是否要改变用力的标准.相当于眼睛.一、引言目前在精密机加工和数控机库中采用的随着电子技术和单片机技术的发展，光栅传感器在位移测量系统得到广泛应用，并逐步向智能化方向转化。

图2是利用光栅传感器构成的位移量自动测量系统原理示意图。

该系统采用光栅移动产生的莫尔条纹与电子电路以及单片机相结合来完成对位移量的自动测量，它具有判别光栅移动方向、预置初值、实现自动定位控制及过限报警、自检和掉电保护以及温度误差修正等功能。

下面对该系统的工作原理及设计思想作以介绍。

二、电子细分与判向电路光栅测量位移的实质是以光栅栅距为一把标准尺子对位称量进行测量。

目前高分辨率的光栅尺一般造价较贵，且制造困难。

为了提高系统分辨率，需要对莫尔条纹进行细分，本系统采用了电子细分方法。

当两块光栅以微小倾角重叠时，在与光栅刻线大致垂直的方向上就会产生莫尔条纹，随着光栅的移动，莫尔条纹也随之上下移动。

这样就把对光栅栅距的测量转换为对莫尔条纹个数的测量，同量莫尔条纹又具有光学放大作用，其放大倍数为：(1)式中：W 为莫尔条纹宽度；d为光栅栅距（节距）；θ为两块光栅的夹角，rad在一个莫尔条纹宽度内，按照一定间隔放置4个光电器件就能实现电子细分与羊向功能。

光栅尺，也称为光栅尺位移传感器（光栅尺传感器），是利用光栅的光学原理工作的测量反馈装置。

光栅尺经常应用于数控机床的闭环伺服系统中，可用作直线位移或者角位移的检测。

其测量输出的信号为数字脉冲，具有检测范围大，检测精度高，响应速度快的特点。

例如，在数控机床中常用于对刀具和工件的坐标进行检测，来观察和跟踪走刀误差，以起到一个补偿刀具的运动误差的作用。

光栅尺外观光栅尺按照制造方法和光学原理的不同，分为透射光栅和反射光栅。

[编辑本段]结构光栅尺是有标尺光栅和光栅读数头两部分组成。

标尺光栅一般固定在机床活动部件上，光栅读数头装在机床固定部件上，指示光栅装在光栅读数头中。

右图所示的就是光栅尺的结构。

[1]光栅检测装置结构光栅检测装置的关键部分是光栅读数头，它由光源、会聚透镜、指示光栅、光电元件及调整机构等组成。

光栅读数头结构形式很多，根据读数头结构特点和使用场合分为直接接收式读数头(或称硅光电池读数头、镜像式读数头、分光镜式读数头、金属光栅反射式读数头）。

光栅检测装置[编辑本段]工作原理莫尔条纹以透射光栅为例，当指示光栅上的线纹和标尺光栅上的线纹之间形成一个小角度θ，并且两个光栅尺刻面相对平行放置时，在光源的照射下，位于几乎垂直的栅纹上，形成明暗相间的条纹。

这种条纹称为“莫尔条纹” (右图所示)。

严格地说，莫尔条纹排列的方向是与两片光栅线纹夹角的平分线相垂直。

莫尔条纹中两条亮纹或两条暗纹之间的距离称为莫尔条纹的宽度，以W表示。

莫尔条纹W=ω /2* sin（θ /2）=ω/θ。

[1]莫尔条纹具有以下特征：(1)莫尔条纹的变化规律两片光栅相对移过一个栅距，莫尔条纹移过一个条纹距离。

由于光的衍射与干涉作用，莫尔条纹的变化规律近似正(余)弦函数，变化周期数与光栅相对位移的栅距数同步。

(2)放大作用莫尔条纹计算在两光栅栅线夹角较小的情况下，莫尔条纹宽度ω和光栅栅距W、栅线角θ之间有下列关系。

式中，θ的单位为rad，W的单位为mm。

光栅尺工作原理光栅尺是一种常用于测量和定位的精密测量工具。

它利用光学原理和编码技术，能够实现高精度的位置测量和运动控制。

下面将详细介绍光栅尺的工作原理。

一、光栅尺的基本结构光栅尺由基座、光栅条和读取头组成。

光栅条是一块具有精密刻线的透明玻璃或者塑料条，上面刻有一系列等距的透明和不透明线条。

读取头是一种光电传感器，用于读取光栅条上的线条信息。

二、光栅尺的工作原理光栅尺的工作原理基于光的干涉现象和编码技术。

1. 光的干涉现象光栅条上的透明和不透明线条形成为了一系列的光栅。

当光线照射到光栅上时，会发生光的干涉现象。

干涉现象产生的光强分布会随着光栅条上的线条间距变化而改变。

2. 编码技术光栅尺的光栅条上的线条被编码成一系列的脉冲信号。

这些脉冲信号可以表示位置信息。

读取头通过感应光栅条上的线条，将光信号转换成电信号，并解码成位置信息。

三、光栅尺的工作过程光栅尺的工作过程可以分为光栅发射和光栅接收两个阶段。

1. 光栅发射光栅尺的基座上安装有光源，通常是一种激光二极管。

激光二极管发出的激光经过透镜聚焦后，照射到光栅条上。

光栅条上的线条会对激光产生衍射和干涉，形成干涉光场。

2. 光栅接收读取头位于光栅条的另一侧，它包含光电传感器和信号处理电路。

光电传感器接收到经过干涉的光信号，将光信号转换成电信号。

信号处理电路对电信号进行放大、滤波和解码处理，得到位置信息。

四、光栅尺的精度和应用光栅尺的精度取决于光栅条上线条的间距和读取头的分辨能力。

通常情况下，光栅尺的精度可以达到几微米甚至更高。

光栅尺广泛应用于数控机床、测量仪器、半导体设备等领域。

它可以实现高精度的位置测量和运动控制，提高机床和设备的加工精度和稳定性。

总结：光栅尺是一种利用光学原理和编码技术实现高精度位置测量的工具。

它通过光的干涉现象和编码技术，将光栅条上的线条信息转换成位置信息。

光栅尺具有高精度、稳定性好等特点，广泛应用于数控机床、测量仪器等领域。

通过对光栅尺的工作原理的了解，我们可以更好地理解和应用光栅尺。

光栅尺测相对位移
光栅尺是一种常见的位移传感器，利用光学原理测量物体的相对位移，可以测量物体在直线方向上的位移。

测量原理如下：
光栅尺由一个光学栅片和一组光电传感器组成。

光栅片上有很多平行的条纹，条纹间隔很小。

当光栅尺与被测物体相对运动时，条纹会相对于光电传感器产生光强变化，通过测量这些光强变化，就可以计算出物体的位移。

具体来说，光栅尺可以将条纹分解成很多个周期，每个周期内光强的变化可以表示成一个正弦波。

当光栅尺相对运动时，光电传感器会检测到这些正弦波的相位变化，从而计算出物体的位移。

这种测量方式可以实现高精度的位移测量，广泛应用于机械加工、光学仪器等领域。

需要注意的是，光栅尺只能测量物体在直线方向上的位移，如果需要测量物体的旋转或曲线运动，需要采用其他的测量技术。

此外，光栅尺的测量精度受到光栅片条纹间隔、光电传感器灵敏度等因素的影响，需要进行定期校准和维护，以保证测量精度。

光栅尺、球栅尺、磁栅尺优缺点比较机床直线编码器（机床数显）用做机床位移测量大意分为三种：光栅尺、球栅尺、磁栅尺、下面我们详细了解这三种数显*结构*精度对比*产品优点*缺点，方便大家了解三种数显。

一、从每种产品外观结构：1、光栅尺：基于光学玻璃刻线为测量基准，把光学玻璃安装到铝合金的尺身里面和读数头等配件组成光栅尺，铝合金半密封设计，如下图：2、球栅尺：基于球细分为测量基准，由合金的尺身和读数头等配件组成球栅尺，全密封设计，如下图：3、磁栅尺：基于磁带刻线（刻录位置）原理，磁性材料组成尺身和读数头等配件组成磁栅尺，开放式或半密封设计，如图下：从外观结构上：较好是球栅尺是全封闭，合金尺身硬度高，坚固耐用。

第二是光栅尺半封闭，光学玻璃测量基准，铝合金尺身，坚固度一般，第三是磁栅尺半封闭和开放式，采用3m胶粘贴，可选铝合金底座，坚固度差。

二、精度对比：下面我们以杭州德普光栅尺、球栅尺、磁栅尺，统一是分辨率0.005mm的尺为测试对像，对产品定位精度、绝对精度进行测试，试验设备为杭州德普激光测长平台：2、绝对精度：从0点开始到标准长度的误差，叫绝对精度，用3米光栅尺、球栅尺、从定位精度，和绝对精度看你希望选择加工产品能达到的精度来选择你需要的数显产品。

三、三种数显优点、缺点：光栅尺：1、光栅尺：光栅采用光学玻璃为测量基准，所以精度较高，以上试验也验证其精度好。

2、光栅尺采用半密封设计，有一定防水、尘、铁屑能力，使用过程中如水、油、铁屑、等进入会加速光栅尺损坏（可以查看德普在这方面试验的视频）。

3、光栅尺销售价格低，安装可选设备很多，应用广泛。

4、使用寿命：跟据所安装种类机床不同，和使用环境不同整体使用寿命1-5年左右，使用环境好，无水、油、铁屑、震动小使用寿命就长，如机床有油水、铁屑灰尘多震动大设产品寿命就短。

球栅尺：1、球栅尺精度好，适应大部份的机床，以上试验也验证其精度好。

2、球栅尺采用全密封设计，合金尺身，有防水、尘、铁屑、耐震动等特点，不受环影响所以使用寿命长（可以看德普在这方面试验视频）。

光栅尺的用途光栅尺是一种用于测量物体长度和位置的工具，它在工业、科研、医疗等领域都有广泛的应用。

光栅尺通过利用光的干涉原理实现高精度的测量，具有精确、方便、快速等优点。

光栅尺的主要用途之一是在机械制造领域进行长度测量。

在机床加工过程中，需要对工件的尺寸进行精确测量，以保证加工质量。

光栅尺可以安装在机床上，通过与移动部件的相对运动来实时测量工件的长度。

与传统的机械测量工具相比，光栅尺具有更高的测量精度和稳定性，可以达到亚微米级别的测量精度。

光栅尺还广泛应用于科学研究领域。

在物理学、化学等实验中，需要对实验样品的尺寸和位置进行测量。

光栅尺可以与实验仪器相结合，实时监测实验过程中的尺寸变化。

例如，在材料研究中，可以使用光栅尺测量材料的伸缩变形；在纳米科学中，可以使用光栅尺测量纳米尺度的结构变化。

光栅尺的高精度和灵活性使其成为科学研究中不可或缺的工具。

医疗领域也是光栅尺的重要应用领域之一。

在医疗设备中，如CT、核磁共振等，需要对患者的身体尺寸进行测量，以确保医学影像的准确性和可靠性。

光栅尺可以与医疗设备相结合，实时监测患者的体位变化和呼吸运动，以提高医学影像的质量和诊断的准确性。

此外，光栅尺还可以用于眼科手术中的眼轴长度测量，以帮助医生选择合适的人工晶体。

除了以上应用领域，光栅尺还可以用于激光干涉测量、光学仪器校准、机器人导航等领域。

例如，在激光干涉测量中，光栅尺可以作为参考光源，提供稳定的干涉信号，以实现高精度的位移测量。

在机器人导航中，光栅尺可以作为位置传感器，实时监测机器人的位置和姿态，以实现自动导航和定位。

光栅尺作为一种精密测量工具，在工业、科研、医疗等领域都有广泛的应用。

它通过利用光的干涉原理实现高精度的测量，具有精确、方便、快速等优点。

光栅尺的应用范围涵盖了长度测量、科学研究、医疗设备、激光干涉测量、光学仪器校准、机器人导航等多个领域。

随着科技的不断进步，光栅尺的测量精度和应用范围还将进一步扩大，为各行各业的发展提供更加可靠和精确的测量手段。
