海德汉光栅尺的安装流程及注意事项

光栅尺的安装步骤及要求
以下是 9 条关于“光栅尺的安装步骤及要求”：
1. 首先得找个合适的地方安装呀，这就像给宝贝找个安稳的家一样重要呢！比如在机床上，那得确保安装平面干净光滑，可别随随便便就开始啦！
2. 然后呢，要把光栅尺小心翼翼地放上去，就像呵护小婴儿一样轻拿轻放，千万别粗鲁对待它哟！
3. 接下来呀，固定螺栓可不能马虎，要上紧但也别太紧了，这就如同系鞋带，松了不行，紧过头也不舒服啊，你说是不是？
4. 安装读数头的时候可得仔细了，这可关系到日后读数的准确性呢，可不能有一点偏差呀！
5. 别忘了连接电缆，这就像是给它接上生命线，一定要连接牢固，不然出问题了可咋办呢？
6. 在调整光栅尺的位置时，一定得有耐心呀，就像雕琢一件艺术品，得慢慢打磨才能完美呀！
7. 测试一下安装好没有也很关键啊，不测试咋知道行不行呢，这可不能偷懒呀！
8. 安装过程中要是遇到问题，可别慌张，冷静下来找解决办法，就像打怪升级一样，总会过关的嘛！
9. 最后我想说，认真仔细地安装光栅尺真的太重要啦，只有这样才能让它更好地发挥作用呀！
我的观点结论：光栅尺安装一定要严格按照步骤和要求来进行，才能确保其性能的良好发挥。

海德汉光栅尺的安装流程及注意事项海德汉光栅尺线位移传感器的安装比较灵活，可安装在机床的不同部位。

一般将主尺安装在机床的工作台(滑板)上，随机床走刀而动，读数头固定在床身上，尽可能使读数头安装在主尺的下方。

其安装方式的选择必须注意切屑、切削液及油液的溅落方向。

如果由于安装位置限制必须采用读数头朝上的方式安装时，则必须增加辅助密封装置。

另外，一般情况下，读数头应尽量安装在相对机床静止部件上，此时输出导线不移动易固定，而尺身则应安装在相对机床运动的部件上(如滑板)。

1、海德汉光栅尺线位移传感器安装基面安装光栅尺传感器时，不能直接将传感器安装在粗糙不平的机床身上，更不能安装在打底涂漆的机床身上。

光栅主尺及读数头分别安装在机床相对运动的两个部件上。

用千分表检查机床工作台的主尺安装面与导轨运动的方向平行度。

千分表固定在床身上，移动工作台，要求达到平行度为0.1mm/1000mm以内。

如果不能达到这个要求，则需设计加工一件光栅尺基座。

基座要求做到：(1)应加一根与光栅尺尺身长度相等的基座(最好基座长出光栅尺50mm左右)。

(2)该基座通过铣、磨工序加工，保证其平面平行度0.1mm/1000mm以内。

另外，还需加工一件与尺身基座等高的读数头基座。

读数头的基座与尺身的基座总共误差不得大于±0.2mm。

安装时，调整读数头位置，达到读数头与光栅尺尺身的平行度为0.1mm 左右，读数头与光栅尺尺身之间的间距为1~1.5mm左右。

2、海德汉光栅尺线位移传感器主尺安装将光栅主尺用M4螺钉上在机床安装的工作台安装面上，但不要上紧，把千分表固定在床身上，移动工作台(主尺与工作台同时移动)。

用千分表测量主尺平面与机床导轨运动方向的平行度，调整主尺M4螺钉位置，使主尺平行度满足0.1mm/1000mm以内时，把M2螺钉彻底上紧。

在安装光栅主尺时，应注意如下三点：(1)在装主尺时，如安装超过1.5M以上的光栅时，不能象桥梁式只安装两端头，尚需在整个主尺尺身中有支撑。

光栅尺安装注意事项
以光栅尺安装注意事项为标题，本文将为大家介绍光栅尺的安装注意事项。

1. 安装前检查
在安装光栅尺之前，需要检查设备是否完好无损，尤其是光栅尺的尺码是否正确，是否有损坏或变形等情况。

2. 安装位置
光栅尺的安装位置需要考虑到其测量范围和测量精度，一般应该安装在机床的主轴或工作台上。

同时，需要保证光栅尺与被测物体之间的距离不超过其测量范围。

3. 安装方式
光栅尺的安装方式有多种，如直接粘贴、螺纹固定、夹紧等。

不同的安装方式需要根据具体情况选择，但需要保证光栅尺的安装牢固、稳定。

4. 接线方法
光栅尺的接线方法需要根据具体型号和使用要求选择，但需要注意的是，接线应该牢固、接触良好，避免接触不良或接线松动等情况。

5. 调试和校准
安装完成后，需要进行调试和校准，以保证光栅尺的测量精度和稳
定性。

调试和校准需要根据具体型号和使用要求进行，一般需要使用专业的调试和校准设备。

光栅尺的安装需要注意多个方面，包括设备的检查、安装位置、安装方式、接线方法以及调试和校准等。

只有在严格按照要求进行安装和调试，才能保证光栅尺的正常使用和测量精度。

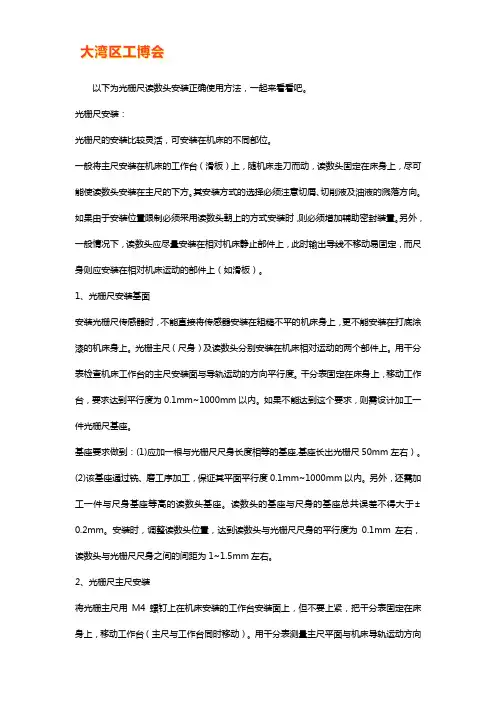

以下为光栅尺读数头安装正确使用方法，一起来看看吧。

光栅尺安装：光栅尺的安装比较灵活，可安装在机床的不同部位。

一般将主尺安装在机床的工作台（滑板）上，随机床走刀而动，读数头固定在床身上，尽可能使读数头安装在主尺的下方。

其安装方式的选择必须注意切屑、切削液及油液的溅落方向。

如果由于安装位置限制必须采用读数头朝上的方式安装时，则必须增加辅助密封装置。

另外，一般情况下，读数头应尽量安装在相对机床静止部件上，此时输出导线不移动易固定，而尺身则应安装在相对机床运动的部件上（如滑板）。

1、光栅尺安装基面安装光栅尺传感器时，不能直接将传感器安装在粗糙不平的机床身上，更不能安装在打底涂漆的机床身上。

光栅主尺（尺身）及读数头分别安装在机床相对运动的两个部件上。

用千分表检查机床工作台的主尺安装面与导轨运动的方向平行度。

千分表固定在床身上，移动工作台，要求达到平行度为0.1mm~1000mm以内。

如果不能达到这个要求，则需设计加工一件光栅尺基座。

基座要求做到：(1)应加一根与光栅尺尺身长度相等的基座,基座长出光栅尺50mm左右）。

(2)该基座通过铣、磨工序加工，保证其平面平行度0.1mm~1000mm以内。

另外，还需加工一件与尺身基座等高的读数头基座。

读数头的基座与尺身的基座总共误差不得大于±0.2mm。

安装时，调整读数头位置，达到读数头与光栅尺尺身的平行度为0.1mm左右，读数头与光栅尺尺身之间的间距为1~1.5mm左右。

2、光栅尺主尺安装将光栅主尺用M4螺钉上在机床安装的工作台安装面上，但不要上紧，把千分表固定在床身上，移动工作台（主尺与工作台同时移动）。

用千分表测量主尺平面与机床导轨运动方向的平行度，调整主尺M4螺钉位置，使主尺平行度满足0.1mm~1000mm以内时，把M2螺钉彻底上紧。

在安装光栅主尺时，应注意如下三点：(1) 在装主尺时，如安装超过1.5M以上的光栅时，不能象桥梁式只安装两端头，尚需在整个主尺尺身中有支撑。

用于NC数控机床10/20212更多信息，请访问海德汉官网• ，•也欢迎索取。

有关以下产品的样本：••敞开式直线光栅尺••内置轴承角度编码器••无内置轴承角度编码器••旋转编码器••海德汉后续电子电路••海德汉数控系统••机床检测和验收测试的测量装置技术信息：••海德汉编码器接口••进给轴精度••高安全性位置测量系统••EnDat•2.2－位置编码器双向数字接口••直驱编码器本样本是以前样本的替代版，所有以前版本均不再有效。

订购海德汉公司的产品仅以订购时有效的样本为准。

有关产品所遵循的标准（ISO，EN等）仅以样本中的标注为准。

目录4直线光栅尺用于NC数控机床用于数控机床的海德汉直线光栅尺几乎适用于任何应用。

也是进给轴为闭环控制的机器和设备的理想选择，例如铣床、加工中心、镗铣床、车床和磨床。

动态性能优异的直线光栅尺允许高速运动，沿测量方向的加速性能使其不仅能满足常规轴高动态性能要求，也能满足直驱电机对高动态性能的要求。

海德汉也提供其它应用所需的直线光栅尺，例如：••手动操作机床••冲压机和弯板机••自动化生产设备•直线光栅尺优点如果用直线光栅尺测量滑座位置，位置控制环就包括全部进给机构。

这就是全闭环控制模式。

进给轴的直线光栅尺检测机械运动误差并在控制系统电路中进行修正。

因此，能消除潜在的多个误差源：••滚珠丝杠发热导致的定位误差••反向误差••滚珠丝杠螺距误差导致的运动特性误差因此，直线光栅尺是高精度定位和高速加工机床不可或缺的基础技术手段。

机械结构用于数控机床的直线光栅尺为封闭式测量设备：铝制的尺壳保护尺带、读数头和导轨，避免切屑、灰尘和切削液进入。

自动向下压的弹性密封条保持外壳密封。

读数头沿光栅尺带上摩擦力极小的导轨运动。

联接件将读数头与安装架连接在一起并补偿光栅尺与机床滑座间的不对正误差。

光栅尺与安装块间允许±•0.2•mm至•±•0.3•mm的横向和轴向误差，具体•数值与光栅尺型号有关。

光栅尺使用说明书第1章前言感谢您选择使用本产品。

本说明书详细介绍了光栅尺的使用方法和注意事项，请您仔细阅读。

第2章产品概述2.1产品简介光栅尺是一种精密测量工具，可用于测量线性位移和角度。

2.2主要特点1)高精度：采用先进的光学测量技术，具有高精度的测量能力。

2)便携性：体积小巧，重量轻，方便携带和使用。

3)易操作：采用直观的操作界面，简单易学。

4)可靠性：采用优质材料，具有较高的耐用性和可靠性。

第3章使用方法3.1准备工作1)将光栅尺连接到电源，确保电源正常工作。

2)根据需要调整测量范围和精度。

3)将光栅尺安装到需要测量的物体上，保持稳定。

3.2开始测量1)打开光栅尺的开关，待显示屏亮起后即可开始测量。

2)将光栅尺移动到需要测量的位置，并保持稳定。

3)读取显示屏上的数据，即可得到测量结果。

3.3结束测量1)在测量完成后，关闭光栅尺的开关。

2)断开光栅尺与电源的连接。

3)将光栅尺放置在干燥、清洁的地方，避免碰撞和摩擦。

第4章注意事项4.1使用环境1)光栅尺适用于室内环境使用，避免阳光直射和雨淋。

2)使用温度范围为0~40℃，湿度范围为10%~80%RH。

4.2使用方式1)使用前请先阅读本说明书，了解光栅尺的使用方法和注意事项。

2)操作时请保持手部干燥，避免划伤光栅尺表面。

3)避免将光栅尺与尖锐物体接触，以免损坏传感器部件。

4.3维护保养1)定期清洁光栅尺表面，可使用软布轻柔擦拭。

2)长时间不使用时，请将光栅尺放置在干燥、清洁的地方。

第5章常见问题解答Q:光栅尺的测量范围是多少？A: 光栅尺的标准测量范围为0~1000mm，但可根据需要进行调整。

Q:光栅尺的测量精度是多少？A: 光栅尺的标准测量精度为0.01mm，但可根据需要进行调整。

Q:光栅尺能测量角度吗？A:是的，光栅尺具有角度测量功能。

第6章售后服务以上即为光栅尺的使用说明书，希望能对您有所帮助。

祝您使用愉快！。

光栅尺安装及使用注意事项光栅尺，也称为光栅尺位移传感器（光栅尺传感器），是利用光栅的光学原理工作的测量反馈装置。

光栅尺经常应用于数控机床的闭环伺服系统中，可用作直线位移或者角位移的检测。

其测量输出的信号为数字脉冲，具有检测范围大，检测精度高，响应速度快的特点。

例如，在数控机床中常用于对刀具和工件的坐标进行检测，来观察和跟踪走刀误差，以起到一个补偿刀具的运动误差的作用。

光栅尺线位移传感器的安装比较灵活，可安装在机床的不同部位。

一般将主尺安装在机床的工作台（滑板）上，随机床走刀而动，读数头固定在床身上，尽可能使读数头安装在主尺的下方。

其安装方式的选择必须注意切屑、切削液及油液的溅落方向。

如果由于安装位置限制必须采用读数头朝上的方式安装时，则必须增加辅助密封装置。

另外，一般情况下，读数头应尽量安装在相对机床静止部件上，此时输出导线不移动易固定，而尺身则应安装在相对机床运动的部件上（如滑板）。

1、光栅尺线位移传感器安装基面安装光栅尺传感器时，不能直接将传感器安装在粗糙不平的机床身上，更不能安装在打底涂漆的机床身上。

光栅主尺及读数头分别安装在机床相对运动的两个部件上。

用千分表检查机床工作台的主尺安装面与导轨运动的方向平行度。

千分表固定在床身上，移动工作台，要求达到平行度为0.1mm/1000mm以内。

如果不能达到这个要求，则需设计加工一件光栅尺基座。

基座要求做到：（1）应加一根与光栅尺尺身长度相等的基座（最好基座长出光栅尺50mm左右）。

（2）该基座通过铣、磨工序加工，保证其平面平行度0.1mm/1000mm以内。

另外，还需加工一件与尺身基座等高的读数头基座。

读数头的基座与尺身的基座总共误差不得大于±0.2mm。

安装时，调整读数头位置，达到读数头与光栅尺尺身的平行度为0.1mm左右，读数头与光栅尺尺身之间的间距为1-1.5mm左右。

2、光栅尺线位移传感器主尺安装将光栅主尺用M4螺钉上在机床安装的工作台安装面上，但不要上紧，把千分表固定在床身上，移动工作台（主尺与工作台同时移动）。

光栅尺使用说明书光栅尺使用说明书感谢您购买我们的光栅尺。

本使用说明书将为您提供一份完整、生动、有指导意义的操作指南，帮助您正确、高效地使用光栅尺。

1. 光栅尺简介光栅尺是一种测量仪器，主要用于测量线性位移和角度。

它由主体、滑块、刻度尺和读数头组成。

主体通常安装在固定的位置上，而滑块随着被测物体的位移而移动，刻度尺和读数头用来读取位移量。

2. 光栅尺的安装在安装光栅尺之前，请仔细阅读安装手册。

一般来说，您需要将光栅尺的主体安装在一个稳固的平台上，确保其与被测物体的相对位置恒定。

同时，根据实际需要，确保滑块能够自由移动，并且与被测物体的接触尽量减少误差。

安装完成后，务必检查各部件的紧固度和连接状态。

3. 光栅尺的使用在使用光栅尺之前，请确保您已经熟悉了光栅尺的工作原理和相关技术要点。

首先，确保光栅尺和被测物体之间没有异物或污垢，以免影响测量精度。

然后，通过调整滑块位置，使其保持与被测物体的接触，然后开始测量。

在测量过程中，要注意避免外力的干扰，并保持测量装置的稳定性。

同时，可以根据需要调整读数头和相关仪表的参数，以获取更准确的测量结果。

4. 光栅尺的维护光栅尺在使用过程中需要进行适当的维护，以保证其正常运行和延长使用寿命。

定期清洁光栅尺的表面和刻度尺，可以使用软布和清洁液擦拭，但请勿使用有机溶剂等易造成损伤的清洁剂。

同时，注意保护光栅尺的防尘罩和连接线，避免受到外界的物理损害。

若发现任何磨损或故障，请及时联系我们的售后服务人员。

5. 光栅尺的注意事项在使用光栅尺时，请注意以下几点：a. 避免光栅尺与尖锐物体接触，以免损坏测量装置。

b. 避免将光栅尺安装在易受冲击或振动的位置，以免影响测量精度。

c. 避免暴露在高温、高湿度或腐蚀性气体的环境中，以免损坏光栅尺。

d. 避免将光栅尺用于超出其额定范围的测量，以免损坏仪器或影响测量结果。

e. 注意操作人员的安全，避免直接触摸光栅尺的电气部件，以免触电危险。

希望以上使用说明对您能够正确、高效地使用光栅尺有所帮助。

敞开式直线光栅尺06/2021敞开式直线光栅尺直线光栅尺测量直线轴位置，无需任何其它机械传动件。

有效避免多个潜在误差源的影响：••滚珠丝杠发热导致的定位误差••反向误差••滚珠丝杠螺距误差导致的运动特性误差因此，直线光栅尺是高精度定位和高速加工机床不可或缺的基础技术手段。

敞开式直线光栅尺广泛用于需要极高测量精度的机器设备。

典型应用包括：••半导体工业的测量和生产设备••PCB电路板组装机••超精密机床和设备，例如加工光学器件的金刚石刀具，加工磁盘的端面车床和加工铁氧体元件的磨床••高精度机床••测量机和比较仪、测量显微镜和其它•精密测量设备••直驱电机的位置和速度测量机械结构敞开式直线光栅尺包括光栅尺或钢尺带和读数头，光栅尺和读数头间无机械接触。

敞开式直线光栅尺的尺带固定在安装面上。

因此，为确保直线光栅尺的高精度，必须确保安装面平面度达到高标准。

我们还提供以下产品的详细信息，欢迎•向我们索取或访问海德汉官网•：••内置轴承角度编码器••光学扫描的模块型角度编码器••磁电扫描的模块型角度编码器••旋转编码器••伺服驱动编码器••直线光栅尺用于NC数控机床••接口电子电路••海德汉数控系统本样本是以前样本的替代版，所有以前版本均不再有效。

订购海德汉公司的产品仅以订购时有效的样本为准。

有关产品所遵循的标准（ISO，EN等）仅以样本中的标注为准。

目录选型指南绝对式编码器绝对式位置测量LIC敞开式直线光栅尺为绝对式位置测量的光栅尺，最大测量范围达28•m并允许•高速运动。

•用在真空环境中的光栅尺海德汉的标准光栅尺适用于一般或中等真空应用。

如果用于高真空和超高真空环境中，光栅尺必须满足特殊要求。

在选择光栅尺的结构设计和材质中，必须特别满足这些条件的要求。

更多信息，请参见真空应用的直线光栅尺“技术信息”资料。

LIC•4113•V和LIC•4193•V直线光栅尺特别适用于高真空度应用。

更多信息，请参见相应的“产品信息”资料。

说明光栅尺安装的注意事项《光栅尺安装那些事儿》嘿呀，朋友们！今天咱来唠唠光栅尺安装的那些注意事项。

可别小瞧了它，要想让这小家伙好好工作，咱可得上点心呐！首先，安装的地方可不能太随便。

就好比你让一个娇贵的小公主睡在乱糟糟的杂物间，那能舒服嘛！咱得给光栅尺找个干净、平稳的地儿，周围别有啥乱七八糟会干扰它的玩意儿。

不然，它一生气，没准就给你使小性子，数据不准确啥的，那可就麻烦啦。

安装的时候啊，咱得轻拿轻放。

你想想，你稍微粗鲁点对待它，那不就跟你对女朋友不温柔一样嘛，它能乐意嘛！得小心翼翼地把它放到该放的地方，别磕了碰了，咱得好好呵护着。

还有哦，那连接的线也得整明白了。

可不能跟一团乱麻似的，自己都搞不清楚哪根对哪根。

这线就好比人的血管，要是接错了或者乱七八糟的，那不就跟人血管堵住了一样嘛，能不出问题嘛！所以啊，咱得把线整理得顺顺当当的，让它舒舒服服地工作。

安装的过程中，可别脑袋一热就瞎捣鼓。

得细心细心再细心，每一步都得按照说明书来，别自以为是地觉得自己啥都会。

要是不按规矩来，没准安装完了才发现，哎呀，好像哪里不对劲，那时候可就晚咯，还得返工，多麻烦呀。

然后呢，安装完了也别觉得就万事大吉啦。

咱还得时不时地去看看它，就像你关心你的爱车一样，看看它有没有啥小毛病，有没有被什么东西影响到。

要是发现有点不对劲，赶紧处理，可别拖，拖久了小毛病变成大问题，那不就糟糕啦。

总之啊，安装光栅尺就跟照顾一个小宝贝似的，得用心、细心、有耐心。

咱可不能马虎，不然到时候出了问题，那就得费不少功夫去解决呢！好好对待它，它才能好好给咱工作，给咱提供准确的数据呀！大家可都记住了没呀？哈哈！。

光栅尺安装步骤五大步解决
光栅尺是一种精密测量仪器，常用于机床、三坐标测量机等设备中，用来测量物体的长度、位置和运动状态。

安装光栅尺需要按照一定的步骤进行，以下是光栅尺安装的五大步骤。

第一步：准备工作
在安装光栅尺之前，首先需要对所安装的设备进行准备工作。

包括了清洁工作台面，确保工作台面没有杂物和灰尘；确认所使用的工具和所需的安装材料是否齐全；检查光栅尺本身是否完好无损。

第二步：确定安装位置
根据测量需求和设备的结构特点，选择适当的位置安装光栅尺。

通常情况下，光栅尺应与要测量的物体保持一定的平行度，并且固定牢固以保证测量的准确性。

第三步：安装底座
安装底座是光栅尺安装的重要一步。

首先，在安装位置上固定底座，确保其稳固不动；然后，在底座上放置光栅尺，将光栅尺与底座进行紧密结合，并通过螺钉或卡扣进行固定。

第四步：设置初始位置
将光栅尺安装好之后，需要进行初始位置的设置。

根据设备的要求和工作原理，通过调整光栅尺的位置和倾斜度，使光栅尺与测量对象保持一定的相对位置关系，并确保其能够准确读取测量数值。

第五步：调试和测试
安装完光栅尺之后，需要进行调试和测试，以确保其工作正常，并能够准确测量。

通过使用相关的检测工具和设备，检验光栅尺的测量准确性和稳定性，并根据需要进行调整和校准。

总结：
光栅尺的安装是一个比较复杂和关键的过程，需要仔细操作和严格按照规定步骤进行。

在安装过程中，需要对设备进行准备工作、确定安装位置、安装底座、设置初始位置和进行调试和测试。

只有通过正确的安装步骤，才能确保光栅尺的正常运行和准确测量。

光栅尺安装与使用说明光栅尺是一种常用的测量仪器，可用于测量物体的长度、位置和运动等参数。

在工业生产和科学研究中，光栅尺被广泛应用于机械加工、自动控制和测量等领域。

下面是光栅尺的安装与使用说明。

一、光栅尺的安装步骤：1.确保安装位置：光栅尺应放置在平稳的地方，并且尽量远离振动源和磁场等干扰源，以保证测量精度。

2.安装固定座：使用固定座将光栅尺固定在测量对象上，确保光栅尺与测量方向垂直。

3.连接信号线：根据光栅尺的规格，将信号线分别连接到光栅尺的输出端和读数显示器上。

4.验证连接：确认信号线的连接是否牢固，并且没有接错线。

5.确定参考点：使用游标卡尺等工具在测量对象上确定一个参考点，以便后续测量读数。

6.调整位置：根据测量需求，调整光栅尺的位置，确保测量范围覆盖到需要测量的区域。

7.保护封装：如有需要，可以使用防护罩等装置保护光栅尺，防止外界物质的干扰。

二、光栅尺的使用方法：1.打开读数显示器：根据所使用的光栅尺型号，打开相应的读数显示器，等待其初始化。

2.选择测量模式：根据实际需求，选择合适的测量模式，如长度测量、位置测量或运动测量等。

3.录入测量参数：输入必要的测量参数，如测量单位、参考点位置等。

有些光栅尺可能需要进行零点校准。

4.进行测量操作：将测量对象放置在光栅尺的测量范围内，然后进行测量操作。

不同的光栅尺可能有不同的测量方式，可以参考说明书进行操作。

5.读取测量结果：读数显示器会在测量完成后显示测量结果。

根据测量模式，可以得到长度、位置或运动速度等参数。

6.记录测量结果：根据需要，将测量结果记录下来，可以使用纸质记录表格或者计算机软件进行记录。

7.关闭设备：在使用完毕后，关闭光栅尺和读数显示器等设备，同时断开信号线的连接。

三、光栅尺的注意事项：1.避免碰撞：在使用过程中要避免光栅尺与其他物体的碰撞，以防损坏光栅尺。

2.防止污染：保持光栅尺的表面清洁，防止灰尘和液体等杂物对测量结果的影响。

3.避免弯曲：禁止过度弯曲光栅尺的线缆，以防影响测量精度。

海德汉光栅尺•1、最先进可靠的光学测量系统，采用可靠耐用的高精度五轴承系统设计，保证光学机械系统的稳定性，优异的重复定位性和高等级测量精度。

•2、传感器采用密封式结构，性能可靠，安装方便。

•3、采用特殊的耐油、耐蚀、高弹性及抗老化塑胶防水，防尘优异，使用寿命长。

•4、具体高水平的抗干扰能力，稳定可靠。

•5、光源采用红外发光二极管，体积小寿命长。

•6、采用先进的光栅制作技术，能制作各规格的高精度光栅玻璃尺(最长可做到3000mm)。

光栅尺的应用领域•加工用的设备：车床、铣床、镗床、磨床、钻床、电火花机、线切割、加工中心等•测量用的仪器：投影机、影像测量仪、工具显微镜等也可对数控机床上刀具运动的误差起补偿作用配接PLC,用于各类自动化机构的位移测量.•用于数控机床的直线光栅尺几乎可以适应任何应用。

它是所有采用闭环控制机床和设备上进给轴的最佳选择。

直线光栅尺动态性能好，运动速度可靠性高，沿测量方向的运动加速度大，这些特性使它不仅能满足常规轴动态性能要求，也能满足直接驱动设备的高动态性能要求。

光栅尺工作原理•光栅位移传感器的工作原理，是由一对光栅副中的主光栅（即标尺光栅）和副光栅（即指示光栅）进行相对位移时，在光的干涉与衍射共同作用下产生黑白相间（或明暗相间）的规则条纹图形，称之为莫尔条纹。

经过光电器件转换使黑白（或明暗）相同的条纹转换成正弦波变化的电信号，再经过放大器放大，整形电路整形后，得到两路相差为90°的正弦波或方波，送入光栅数显表计数显示。

•莫尔条纹的特点：• 1. 莫尔条纹的移动与光栅栅距之间的移动关系，光栅移动一个条纹，莫尔条纹正好移动一•个条纹。

• 2. 莫尔条纹的放大作用：B=W/(2SIN2/2)=W/2光栅尺的作用•对刀具和工件的坐标起一个检测的作用，在数控机床中常用来观察其是否走刀有误差，以起到一个补偿刀具的运动的误差的补偿作用，其实就象人眼睛看到我切割偏没偏的作用，然后可以给手起到一个是否要调整我是否要改变用力的标准。

海德汉光栅尺读数头更换安装方法
常常因为元件老化或是运动部件的机械磨损或脱落会导致海德汉光栅尺读数头出现一些故障，这时候就少不了更换安装海德汉读数头，这就给你说说具体操作方法。

1.将常用工具准备好，并准备一块不掉毛的干净布，以便随时将手和工具擦干净，避免污染光栅尺，还要准备一些无水酒精供擦拭光栅尺外表的油泥。

2.找一个同型号的读数头完好的旧光栅尺，将光栅尺准备滑出读数头的一端擦拭干净，然后小心地将端盖打开（该盖安装前是涂抹了密封胶的），取下后应马上用布盖住光栅尺以免污染。

松开固定读数头的两条螺栓，此时读数头就已经可以在静尺上自由滑动了。

用手平握读数头，沿光栅尺水平移动到端盖位置并在出口处稍做停留，观察其运动机构是否有可能会接触到玻璃尺条，如无干涉即可顺势将其滑出。

3.用手平握读数头并对准光栅尺内腔的玻璃尺条，沿导向槽轻轻将其滑入，然后平移到原安装位置重新固定好即可，盖好端盖后整个更换过程结束。
