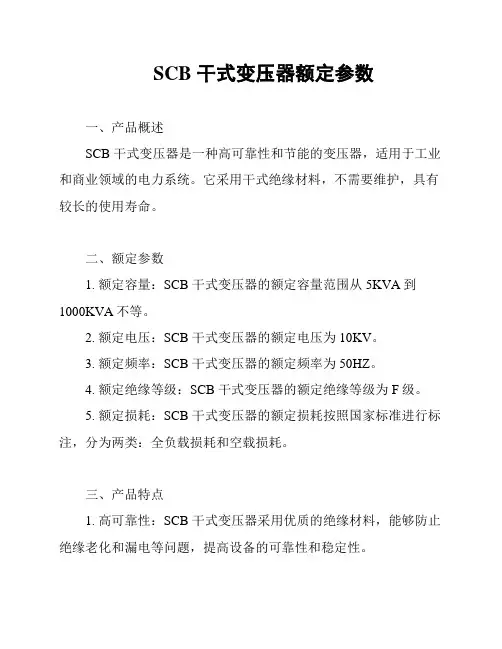

SCB 干式变压器性能参数1.引言SCB 干式变压器是现代化电力系统中常用的一种变压器类型。
本文档旨在介绍 SCB 干式变压器的性能参数。
2.主要性能参数2.1 额定容量额定容量是指变压器能够持续运行的最大输出功率。
SCB 干式变压器的额定容量通常以千瓦（kVA）为单位来表示。
2.2 额定电压额定电压指的是变压器的设计电压。
SCB 干式变压器的额定电压可以有不同的等级，常见的包括：额定高压（HV）：变压器的输入侧电压等级。
额定低压（LV）：变压器的输出侧电压等级。
2.3 短路阻抗短路阻抗是指变压器在短路状态下对电流流动的阻碍程度。
它通常用百分比表示，具体数值越小，表示变压器的短路能力越强。
SCB 干式变压器的短路阻抗通常在规格书中给出。
2.4 温升温升是指变压器在额定负载运行时产生的温度升高。
它是衡量变压器散热性能的重要指标。
SCB 干式变压器的温升通常以摄氏度为单位来表示，并在规格书中给出。
2.5 效率效率是指变压器在一定负载下的输出功率与输入功率之比。
SCB 干式变压器的效率通常以百分比表示，并在规格书中给出。
2.6 噪音水平噪音水平是指变压器运行时产生的噪音强度。
SCB 干式变压器采用先进的隔音技术和材料，能够降低噪音水平，提高运行环境的舒适性。
具体的噪音水平数据可以在规格书中找到。
3.总结以上是 SCB 干式变压器的主要性能参数。
额定容量、额定电压、短路阻抗、温升、效率和噪音水平是我们选择变压器时需要考虑的关键指标。
根据具体的需求和应用场景，选择合适的变压器参数，能够确保电力系统的稳定运行和高效性能。
注意：本文档所述性能参数仅供参考，具体参数应以官方规格书为准。
*。
scb系列干式变压器铭牌参数,各个参数的测量方法SCB series dry-type transformer nameplate parameters are crucial for ensuring the proper functioning and performance of the equipment. These parameters provide critical information about the transformer's design, capacity, and specifications, allowing users to understand its capabilities and limitations.SCB系列干式变压器铭牌参数对于确保设备的正常运行和性能至关重要。
这些参数提供了关于变压器设计、容量和规格的重要信息，使用户能够了解其能力和限制。
One of the key parameters found on the nameplate of a dry-type transformer is the rated power, which indicates the maximum power that the transformer can handle under normal operating conditions. This parameter is crucial for determining whether the transformer is suitable for a particular application and ensuring that it does not get overloaded.在干式变压器的铭牌上找到的关键参数之一是额定功率，该参数表示变压器在正常运行条件下可以处理的最大功率。
这个参数对于确定变压器是否适用于特定应用以及确保它不会过载至关重要。
SCB10-30KVA干式变压器SCB10系列环氧树脂浇注干式配电变压器高低压线圈都由薄层环氧树脂浇注，绝缘性能好，抗短路能力强，耐雷电冲击水平高。
浇注所采用的环氧树脂性能好，设计合理，工艺先进，局部放电量小、噪音低,具有阻燃、自熄、防潮、散热性好，免维护，无污染。
产品体积小、噪声低。
各绕组在运行中都有温度自动监测和保。
型号含义：SCB10-□/□-0.4S:三相干式电力变压器C:树脂浇注式B:箔绕线圈10:性能水平代号□/□:额定容量KVA/电压等级KVSCB10-30KV A干式变压器铁芯及夹件表面经防护树脂特殊处理，外形美观。
低压箔绕，高压采用分段多层圆筒式结构，使之安匝分布平衡，漏磁小，机械强度高，抗短路能力强。
配置的低噪音冷却风机及智能温控仪使产品具有故障、超温报警、启停保护，并可实行微电脑远程监控功能。
SCB10-30KV A干式变压器的外壳使用美观耐用的不锈钢材质，对变压器作进一步的安全保护，防护等级达IP20及IP23。
★IP20可防直径大于12m固体导物进入,为带电部分提供安全屏障；★：Ip23兼具防止与垂直线成60℃角以内的水滴进入，可于户外运行，但Ip23外壳会使变压器冷却能力下降，容量较小的下降约5％，容量较大的约10％。
另外,可提供设计其他防护等级或材料的保护外壳。
该系列变压器可直接安装于负荷中心，适用于高层建筑、机场、码头、电厂、住宅小区或成套变电站等各种场所。
由于该系列产品具有“三低三高”的显著特点，即低损耗、低噪声、低局放和高机械强度、高电气强度、高耐热强度，因而SCB10-30KV A干式变压器是新一代城市电网改造的环保产品，特别适用于高层建筑、机场、电站、商业中心等要求防火、防爆、防潮的重要场所。
浇注线圈的整体机械强度好，耐受短路的能力较油浸式或其他类干式变压器强。
由于环氧树脂的耐压强度较之空气要高出许多（约3.5-4倍），介电常数值也是环氧树脂高于空气，耐受冲击过电压的性能好，基准冲击水平（BIL）值高。

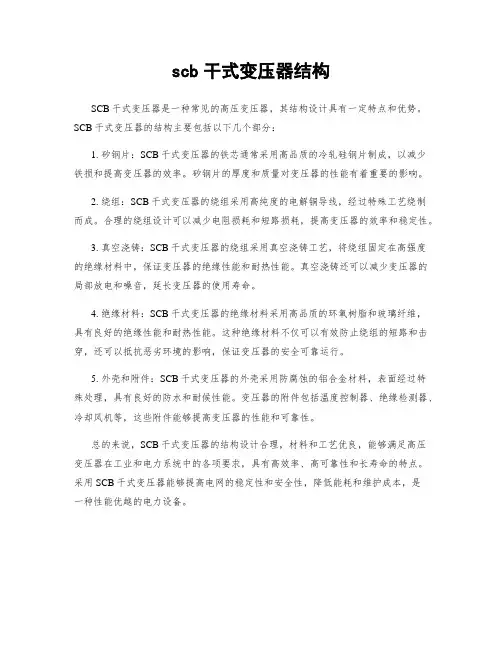

scb干式变压器结构
SCB干式变压器是一种常见的高压变压器，其结构设计具有一定特点和优势。
SCB干式变压器的结构主要包括以下几个部分：
1. 矽钢片：SCB干式变压器的铁芯通常采用高品质的冷轧硅钢片制成，以减少
铁损和提高变压器的效率。
矽钢片的厚度和质量对变压器的性能有着重要的影响。
2. 绕组：SCB干式变压器的绕组采用高纯度的电解铜导线，经过特殊工艺绕制
而成。
合理的绕组设计可以减少电阻损耗和短路损耗，提高变压器的效率和稳定性。
3. 真空浇铸：SCB干式变压器的绕组采用真空浇铸工艺，将绕组固定在高强度
的绝缘材料中，保证变压器的绝缘性能和耐热性能。
真空浇铸还可以减少变压器的局部放电和噪音，延长变压器的使用寿命。
4. 绝缘材料：SCB干式变压器的绝缘材料采用高品质的环氧树脂和玻璃纤维，
具有良好的绝缘性能和耐热性能。
这种绝缘材料不仅可以有效防止绕组的短路和击穿，还可以抵抗恶劣环境的影响，保证变压器的安全可靠运行。
5. 外壳和附件：SCB干式变压器的外壳采用防腐蚀的铝合金材料，表面经过特
殊处理，具有良好的防水和耐候性能。
变压器的附件包括温度控制器、绝缘检测器、冷却风机等，这些附件能够提高变压器的性能和可靠性。
总的来说，SCB干式变压器的结构设计合理，材料和工艺优良，能够满足高压
变压器在工业和电力系统中的各项要求，具有高效率、高可靠性和长寿命的特点。
采用SCB干式变压器能够提高电网的稳定性和安全性，降低能耗和维护成本，是
一种性能优越的电力设备。
SCB 干式变压器电气参数引言本文档旨在提供关于SCB干式变压器的电气参数的详细信息。
干式变压器作为电力系统中的重要组成部分，具有广泛的应用。
了解和了解干式变压器的电气参数对于正确安装、操作和维护变压器至关重要。
电气参数以下是SCB干式变压器的主要电气参数：1. 额定电压（Rated Voltage）：SCB干式变压器的额定电压是XXXX千伏。
2. 额定频率（Rated Frequency）：SCB干式变压器的额定频率是XX赫兹。
3. 额定容量（Rated Capacity）：SCB干式变压器的额定容量是XXXX千瓦。
4. 额定电压比（Rated Voltage Ratio）：SCB干式变压器的额定电压比是5. 联结组别（Connection Group）：SCB干式变压器采用XX 组联结方式。
6. 短路阻抗（Short Circuit Impedance）：SCB干式变压器的短路阻抗是XX％。
7. 绝缘水平（Insulation Level）：SCB干式变压器的绝缘水平为XX千伏。
8. 温升（Temperature Rise）：SCB干式变压器的温升为XX摄氏度。
9. 冷却方式（Cooling Method）：SCB干式变压器采用XX方式进行冷却。
10. 短时耐受电流（Short-Time Withstand Current）：SCB干式变压器的短时耐受电流为XXXX安培。
11. 零序电流耐受能力（Zero Sequence Current Withstand Capability）：SCB干式变压器的零序电流耐受能力为XX％。
请注意，以上电气参数仅为SCB干式变压器的一般指标，具体参数可能因具体型号和厂家而有所不同。
在购买和使用干式变压器时，应确保与厂家进行详细沟通以获取准确的电气参数信息。
结论了解和了解SCB干式变压器的电气参数是正确操作和维护变压器的关键。
本文档提供了SCB干式变压器的一般电气参数信息，以帮助用户更好地了解和选择合适的变压器。
SCB和SC系列变压器区别SCB和SC系列都是三相树脂浇注干式变压器，二者间有如下区别：一、线圈绕制这是二者间区别最大的地方。
SCB型产品低压线圈采用铜箔绕制：（1）绕组结构：采用铜箔单层缠绕，层间材料用含有潜伏性固化剂的环氧树脂及F级复合箔。
铜箔就是厚度小于0.1mm的铜板，很薄的。
（2）绕组材料：采用导电率极佳的无氧铜，含铜量99.99%。
SC型产品低压线圈采用线绕：（1）绕组结构：圆筒式线圈（2）多根普通玻璃丝包扁铜线。
二、温升由于低压绕组靠近铁芯，散热较困难，SCB型产品采用铜箔单层绕组结构，由于铜箔薄，易于散热，可以方便的设置散热面，加大通风量，从而保证线圈产生的热量及时散发。
而SC型产品采用圆筒式线绕结构，达到上述目的较为困难。
SCB型变压器箔绕结构要比线绕结构平均下降5—7K。
这样就可以提高变压器的过负载能力和使用寿命。
三、负载损耗由于SCB型产品低压箔式结构采用无氧铜箔，含铜量高，杂质相当少，因而铜耗也很少。
SC 型采用扁铜线，就是一号电解铜含铜量为99.96%，本身消耗的铜损也比SCB型要多。
同电压等级，同规格的变压器，SCB型产品比SC型产品，由于集肤效应造成的，附加损耗平均降低5%。
四、绝缘性能SCB型产品采用低压箔式结构，低压绕组内各层间的电压梯度很低，SCB型产品与SC型产品相比具有更高的绝缘强度。
由于其匝间电容较大，从而提高产品抗过电压及雷电冲击强度。
五、抗突发短路事故方面也有差异。
SCB型产品低压采用铜箔式结构，电抗高度即为绕组高度，与高压线圈等同，从而在变压器产生突发短路条件下，产生较小的轴向短路力。
另外，由于整个绕组采用一张宽而薄的箔材，抗轴向拉断能力较强。
SC型产品由于采用多根并绕，端部螺旋角极大，产生很强的端部漏磁场，在变压器遭受突发短路状态下，产生极大的短路力，如果结构方面没有充分加强，则很容易造成轴向损坏。
SCB型变压器采用铜箔，载流面积大，匝数少，容量大。
SCB10-1250干式变压器SCB10-1250干式变压器，采用国际上先进的设计技术，结构合理，外观质量高，有较好的散热性能和较大的抗过载性，技术指标均达到GB/T10228-2008、GB6450-2008、IEC726等标准要求，是目前国内结构最最合理、质量最好的产品。
SCB10-1250干式变压器产品绕组采用优质铜导线绕制，绝缘采用强度高、耐高温、耐腐蚀的玻璃纤维和瑞士汽巴-嘉基（IBA-GEIGY）GGI）环氧树脂，在真空状态下浇注，在特定的固化设备中固化而成，因而成型后的绕组绝缘与我铜质导体有相同的热膨胀系数和较高的机械强度，绕组具有不龟裂，局部放电量小（达到优等品5PC以下），绝缘强度高等特点。
本产品铁芯采用优质次序轧晶粒取向硅钢片，全斜接缝、铁轭用拉带通过夹件夹紧，铁芯表面采用防锈、防水、防腐、耐热、吸震的硅树脂胶涂料进行涂刷。
因而变压器具有强度高、耐腐蚀性好，噪音低等特点，完全正确可在潮湿、有腐蚀的环境中长期使用。
产品在设计时，选用较低的磁密和电密，高低压线圈均采用冷却气道，因而本产品具有较大的过载性能，温度分布均匀，承受短路能力强，雷电冲击性能好，同时总损耗比同容量油浸变压器相比减少20～30%，具有自耗低，节约能源的特点。
另外，本产品具有不燃烧，无排放物，无污染，不需维修等特点，该产品可装在分散负荷中心，充分靠近用电设备，因而保证了供电质量，降低线路损耗，节省线路投资，避免维修繁琐1、低压绕组除小容量采用铜导线以外，一般都采用铜箔绕制的圆筒式结构；高压绕组采用分段多层圆筒式结构，使之绕组的安匝分布平衡，漏磁小，机械强度高，抗短路能力强。
2、可配置低噪音的风冷装置，通过温控器对风扇的起动和关闭可以自动控制，由此可以使变压器增容40％运行。
3、通过埋入低压绕组的感温元件和传感系统，根据设定值来启动、关闭风机或报警、跳闸起到保护变压器的作用。
4、变压器配置IP20使直径＞=12mm的异物不会进入罩壳内，配置IP23，它同时还可以防止与垂直成<60°角度的水淋入。

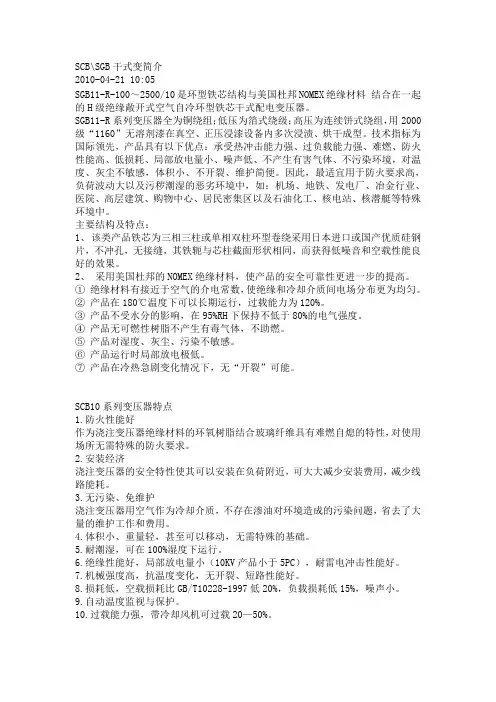

SCB\SGB干式变简介2010-04-21 10:05SGB11-R-100～2500/10是环型铁芯结构与美国杜邦NOMEX绝缘材料结合在一起的H级绝缘敞开式空气自冷环型铁芯干式配电变压器。
SGB11-R系列变压器全为铜绕组；低压为箔式绕级；高压为连续饼式绕组，用2000级“1160”无溶剂漆在真空、正压浸漆设备内多次浸渍、烘干成型。
技术指标为国际领先，产品具有以下优点：承受热冲击能力强、过负载能力强、难燃、防火性能高、低损耗、局部放电量小、噪声低、不产生有害气体、不污染环境，对温度、灰尘不敏感，体积小、不开裂、维护简便。
因此，最适宜用于防火要求高，负荷波动大以及污秽潮湿的恶劣环境中，如：机场、地铁、发电厂、冶金行业、医院、高层建筑、购物中心、居民密集区以及石油化工、核电站、核潜艇等特殊环境中。
主要结构及特点：1、该类产品铁芯为三相三柱或单相双柱环型卷绕采用日本进口或国产优质硅钢片，不冲孔，无接缝，其铁轭与芯柱截面形状相同，而获得低噪音和空载性能良好的效果。
2、采用美国杜邦的NOMEX绝缘材料，使产品的安全可靠性更进一步的提高。
① 绝缘材料有接近于空气的介电常数，使绝缘和冷却介质间电场分布更为均匀。
② 产品在180℃温度下可以长期运行，过载能力为120%。
③ 产品不受水分的影响，在95%RH下保持不低于80%的电气强度。
④ 产品无可燃性树脂不产生有毒气体，不助燃。
⑤ 产品对湿度、灰尘、污染不敏感。
⑥ 产品运行时局部放电极低。
⑦ 产品在冷热急剧变化情况下，无“开裂”可能。
SCB10系列变压器特点1.防火性能好作为浇注变压器绝缘材料的环氧树脂结合玻璃纤维具有难燃自熄的特性，对使用场所无需特殊的防火要求。
2.安装经济浇注变压器的安全特性使其可以安装在负荷附近，可大大减少安装费用，减少线路能耗。
3.无污染、免维护浇注变压器用空气作为冷却介质，不存在渗油对环境造成的污染问题，省去了大量的维护工作和费用。
SCB13干式变压器设计手册随着现代化工业的不断发展和变革，电力系统的要求也越来越高。
而作为电力系统中重要的一部分，变压器的设计和选型显得至关重要。
SCB13干式变压器作为一种新型的高性能变压器产品，其设计手册成为了各行业用户所关注的焦点。
一、SCB13干式变压器概述SCB13干式变压器是一种新型的高性能变压器产品，其广泛应用于配电系统、工厂、船舶、机场、地铁等领域。
该产品采用优质的无铁芯线圈和绝缘材料，具有散热效果好、质量轻、防火性能高等特点。
与传统的油浸式变压器相比，SCB13干式变压器在环保、安全、节能等方面有着显著的优势。
二、设计手册内容1. 产品概述：介绍SCB13干式变压器的系列特点、技术参数、使用范围等内容。
2. 结构设计：详细描述SCB13干式变压器的外观结构、内部构造、散热系统等设计细节。
3. 材料选用：介绍SCB13干式变压器所采用的材料类型、性能特点及其选择原则。
4. 工艺流程：描述SCB13干式变压器的生产工艺流程，包括线圈制造、绕线、成型、测试等环节。
5. 产品检验标准：阐述SCB13干式变压器的检验标准、测试方法及其合格判定标准。
6. 设计原则：论述SCB13干式变压器设计的基本原则和思路，包括结构设计、电气设计、散热设计等方面。
7. 使用与维护：提供SCB13干式变压器的安装、调试、使用和维护注意事项。
三、设计手册的重要性SCB13干式变压器设计手册作为产品的“说明书”，在产品的设计、生产、使用等各个环节都具有重要的价值和意义。
1. 对于制造厂家而言，设计手册是产品技术的宝库，可以规范生产流程，确保产品质量。
2. 对于用户来说，设计手册可以帮助他们更好地了解产品结构和性能，合理选择和使用产品，提高使用安全性和效率。
3. 对于相关技术人员而言，设计手册也是学习和研究的重要参考资料，对于推动相关技术和行业的发展具有重要的指导意义。
四、设计手册的编写要求1. 准确性：设计手册所涉及的技术参数、材料选用、工艺流程等内容必须准确无误。

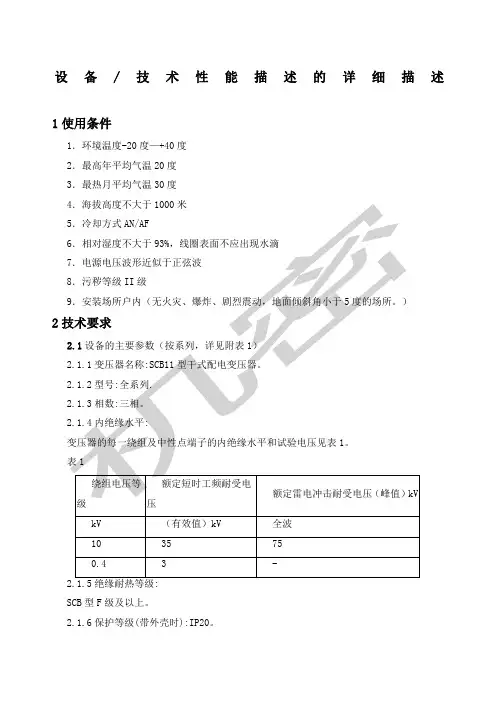

设备/技术性能描述的详细描述1使用条件1．环境温度-20度—+40度2．最高年平均气温20度3．最热月平均气温30度2SCB型F级及以上。
2.1.6保护等级(带外壳时):IP20。
2.1.7套管:(1)套管的额定电压：与变压器的额定电压相适应。
(2)套管的额定电流:与变压器的最大负载能力相一致。
(3)套管的爬电比距:与变压器的使用条件相适应。
2.2性能要求2.2.1温升限值:变压器在连续额定容量稳态下的正常温升限值如下:绕组电阻的不平衡率相电阻不大于4%,线电阻不大于2%。
2.2.7变压器的噪声水平:（城市区域环境噪声标准，详见附表1）。
2.2.8包封绕组干式电力变压器的局部放电量:中性点直接接地的变压器在1.3倍最高相电压(中性点非直接接地的变压器应在1.3倍最高线电压)下3min,高压线端测得的视在放电量不超过10pC。
2.2.9变压器承受短路的能力:2.2.9.1变压器承受短路的耐热能力:变压器运行在任何分接位置上,能持续承受2s时间的外部短路耐热能力的电流,并且其绕组温度不超过250℃(铜)或国家标准。
2.2.9.2变压器承受短路的动稳定能力:变压器运行在任何分接位置上,能承受国家标准GB1094.5-2003所规定的短路试验电流值而不损坏或位移。
2.2.9.3我方提供变压器的短路试验报告及型式试验报告。
不会因mm2.3.1.6变压器设有承受整体总重量的起吊装置。
2.3.1.7变压器铁心和金属件均可靠接地(铁轭螺杆除外)。
接地装置有防锈镀层,并附有明显的接地标志。
（当选用外壳时，外壳及外壳门有效接地）。
2.3.1.8变压器一次和二次引线的接线端子,均为铜材制成，其接触表面洁净，无裂纹、明显伤痕、毛刺，腐蚀斑痕缺陷及其他影响电接触和机械强度的缺陷，且有防松措施。
2.3.1.9变压器各绕组有相应的接线端子标志,所有标志牢固且耐腐蚀。
2变压器加保护外壳后保证温升不超标(变压器外壳采用组合式)。
