男西裤结构制图和重叠制图法

裤子结构制图:1、前侧缝。

直线①为前侧缝线。

2、上平线。

垂直前侧缝直线①,就是前、后裤片的腰缝线。

3、下平线。

平行于上平线,就是前、后裤片的脚口线,②～③间距就是裤长一腰宽(3.5 cm)。

4、横裆线。

由上平线②向下量取上裆长一腰宽(3.5 cm)作平行于上平线②的直线。

5、臀围线。

由上平线向下量取2／3(上裆长一腰宽)作平行于上平线②的直线。

6、中裆线。

由臀围线⑤与下平线③的中点上移4 cm作平行于横裆线④的直线。

7、前臀线。

由前侧缝直线①向左量取1／4臀围一1 cm(前后臀差),作平行于前侧缝直线①的直线。

该线也称为前上裆直线。

8、前裆宽线。

亦称“前笼门大”,由前臀线⑦与横裆线④交点起沿横裆线④向左量取1／20臀围-1 cm取点,该间距为前小裆宽(前笼门大)。

9、前侧缝撇势。

由前侧缝直线①与横裆线④交点起沿横裆线向内量取0.6 cm为前侧缝撇势。

10、前烫迹线。

在前横裆宽l／2点作平行于前侧缝线①的直线。

11、前裤口宽。

取裤口尺寸一2 cm,以前烫迹线为中心两边均分取点。

12、前中裆宽。

由小裆宽与裤口内侧点作直线交⑥中裆线点,由该点向内量取0.5 cm取点,再以前烫迹线为中心两边均分取点。

13、后侧缝直线。

作平行于前侧缝直线①的直线⒀。

14、后臀宽线。

由后侧缝直线①,沿臀围线⑤向右量取1／4臀围+1 cm作后臀宽线。

15、后烫迹线。

由后侧缝直线①沿臀围线量取2／10臀围一1 cm取点,平行后侧缝线作直线。

16、后裆斜线及后翘。

在上平线③后裤烫迹线交点与后臀宽线中点取点,由该点交臀围线⑤该线为后裆斜线,延长至横裆线落下1 cm,由上平线延高2～2.5 cm为后翘高点。

17、后裆宽。

亦称“后笼门大”,由后裆缝线沿横裆线④向右量取1／10臀围+l cm为后裆宽(后笼门大)。

18、后裤口宽。

以裤烫迹线为中心,按前裤口尺寸两边各加2 cm,为后裤口宽。

19、后中裆宽。

以裤烫迹线为中心,按前裤中裆大尺寸两边各加2 cm,为后中裆宽。

制板（毛样）规格单位：厘米纵向1、基本线——任意作一条垂直经纱的直线。

2、底边线（脚口线）——基本线向上4cm作一直线。

3、上平线（腰口线）——底边线向上裤长－腰宽（4cm ）+1cm+缩率1cm作一直线。

4、直裆深线——上平线向下直裆长－腰宽作一直线。

5、臀围线——直裆深线向上，上平线至直裆深线距离的三分之一处作一直线。

6、中裆线——脚口底边线至臀围线距离的一半并向上4cm作一直线。

横向1、基本线——任意作一条垂直纬纱的直线。

2、臀宽线——基本线向上1/4H作一直线。

3、龙门翘高——臀宽线与直裆深线交点，并以此点向上1/20H－1，作一直线4、挺缝线——基本线至前龙门翘高的距离的一半定点，并经过此点作平行经纱的直线。

5、脚口大——以挺缝线与脚口底边线的交点为中点，两边平分脚口大贴边脚口大两边各加放出0.2—0.3cm定点。

6、中裆大点——①内裆缝脚口大点与前龙门翘高的二分之一点连接成线与中裆线交点。

②挺缝线为中线，在中裆线出栋缝中裆大点。

7、腰围大——以上平线与横向基本线交点为起点，沿上平线向上W/4+6～6.5（裥位）+0.5cm定点。

8、口袋缝份——基本线向下1～1.5cm作一直线。

连接1、中裆线、脚口线和贴边线。

脚口大点与中裆大点，两侧直线连接。

2、中裆线与前龙门翘高点。

①将两点连接成线，并取它们的中点。

②中点凹进0.3～0.3cm定点。

③将三点以孤线形式连接。

3、前片门襟孤线①将腰围大点与前臀宽以孤线划顺。

②前龙门孤线，如图4、栋缝线：①中裆大点与横裆大点连接成线，取它们的中点并定点。

②腰围大点、臀围大点和横裆大点、圆顺、划直。

前插袋大：腰口下2.5cm上封口，口袋大17cm。

裥位1、第一只裥位：挺缝线向上0.5cm定点，并以此点向下3.5cm定点。

2、第二只裥位：①确定袋位：直插袋和斜插袋。

直插袋：上封口+口袋大19.5cm斜插袋：栋缝线处，腰口斜度2.5cm，袋大，上封口+口袋大=19.5cm②第二只裥位，位于第一裥位下口线至袋口点的距离一半定点，并以此两边平分裥大2.5cm，并呈三角形状划至臀围线，后片沿用前片纵、横、辅助线以及挺缝线。

1、前侧缝。

直线①为前侧缝线。

2、上平线。

垂直前侧缝直线①，是前、后裤片的腰缝线。

3、下平线。

平行于上平线，是前、后裤片的脚口线，②～③间距是裤长一腰宽(3．5 cm)。

4、横裆线。

由上平线②向下量取上裆长一腰宽(3．5 cm)作平行于上平线②的直线。

5、臀围线。

由上平线向下量取2／3(上裆长一腰宽)作平行于上平线②的直线。

6、中裆线。

由臀围线⑤与下平线③的中点上移4 cm作平行于横裆线④的直线。

7、前臀线。

由前侧缝直线①向左量取1／4臀围一1 cm(前后臀差)，作平行于前侧缝直线①的直线。

该线也称为前上裆直线。

8、前裆宽线。

亦称“前笼门大”，由前臀线⑦与横裆线④交点起沿横裆线④向左量取1／20臀围-1 cm取点，该间距为前小裆宽(前笼门大)。

9、前侧缝撇势。

由前侧缝直线①与横裆线④交点起沿横裆线向内量取0．6 cm为前侧缝撇势。

10、前烫迹线。

在前横裆宽l／2点作平行于前侧缝线①的直线。

11、前裤口宽。

取裤口尺寸一2 cm，以前烫迹线为中心两边均分取点。

12、前中裆宽。

由小裆宽与裤口内侧点作直线交⑥中裆线点，由该点向内量取0．5 cm 取点，再以前烫迹线为中心两边均分取点。

13、后侧缝直线。

作平行于前侧缝直线①的直线⒀。

14、后臀宽线。

由后侧缝直线①，沿臀围线⑤向右量取1／4臀围+1 cm作后臀宽线。

15、后烫迹线。

由后侧缝直线①沿臀围线量取2／10臀围一1 cm取点，平行后侧缝线作直线。

16、后裆斜线及后翘。

在上平线③后裤烫迹线交点与后臀宽线中点取点，由该点交臀围线⑤该线为后裆斜线，延长至横裆线落下1 cm，由上平线延高2～2．5 cm为后翘高点。

17、后裆宽。

亦称“后笼门大”，由后裆缝线沿横裆线④向右量取1／10臀围+l cm为后裆宽(后笼门大)。

18、后裤口宽。

以裤烫迹线为中心，按前裤口尺寸两边各加2 cm，为后裤口宽。

19、后中裆宽。

以裤烫迹线为中心，按前裤中裆大尺寸两边各加2 cm，为后中裆宽。

一、款式特点及外形男西裤一般款式为锥形裤，腰口装腰头，有七只串带袢，前中开门里襟，钉纽或装拉链。

前裤片左右两只反褶裥，侧缝装斜袋；后裤片左右各收两只省，装两只嵌线开袋或有袋盖（见图2-1）。

图2-1二、制图规格三、制图步骤男西裤结构图见图2-2（一）前片○1侧缝基础线离开布边1.5cm作一直线与布边平行。

○2脚口线与布边垂直，预留贴边4cm。

○3裤长线○2~○3等于裤长104cm－腰头宽4cm＝100cm。

○4横裆线○3~○4定数为25cm，与○3平行。

○5臀围线○3~○5等于上裆长的2/3＝16.7cm，与○3平行。

○6中裆线○5~○2的1/2提高3cm，与○3平行。

○7前臀围大在臀围线上，由○1量起○1~○7为H/4－1＝24cm,作一直线与○1平行。

○8前腰围大在腰口线上，由○1量起，1cm为侧缝劈势，再量出前腰围大w/4－1＋5.5(裥量)＝23.5cm。

○9前裆宽在横裆线上，由○7量起○7~○9为H0.4/10＝4cm。

○10烫迹线在横档向上，由○1劈进0.7cm至○9的中点，作一直线与○1平行。

○11前脚口大按脚口规格21－2＝19cm，以烫迹线为中心两边平分。

○12下档缝线脚口端点与前裆宽的中点相连，与中裆线相交，再从交点与○9相连，中间凹进0.3cm画顺。

○13侧缝线在中裆线上，以烫迹线为中心两边对称，取中裆大两边相等，下端与脚口相连，上端与侧缝进0.7cm处连接，中间凹进0.3cm，再连接至腰口，用弧线画顺。

○14门襟线由○8~○7画弧线连到○9，用弧线画顺，画法见图。

○15褶裥前褶裥为反裥，褶裥量取3cm，由前褶裥至侧缝的中点处为后褶裥位置，后褶裥量取2.5cm，褶裥烫至臀围线上3cm左右。

○16侧缝直袋在侧缝线上，上端距腰口3cm，袋口大15cm。

图2-2（二）后片后裤片制图的长度以前裤片为基础，将腰口线、臀围线、横裆线、中裆线、脚口线延长。

○1侧缝基础线布边平行。

○2烫迹线○1~○2为H2/10－1＝19cm，与○1平行。

男西裤基本原型纸样绘制步骤2007年04月11日星期三 14:26男西裤基本原型纸样绘制步骤西裤是指裤管有侧缝，穿着分前后，与体型协调的裤子。

下图所示为传统式男西裤，其款式特点为：前身两侧斜插袋，前开门里襟，左右拼驳腰头，后身有两个对称的腰省，后腰下右边设一个双嵌线袋(双唇袋)。

一、绘制男西裤纸样所需尺寸以臀围l02cm男士规格为例，下表所示为男西裤纸样制图尺寸。

二、男西裤原型纸样绘制步骤如下图所示为男西裤纸样，此纸样除裤脚口线处无缝份以外，其他边线已包含lcm的缝份，腰头上口线被放置在自然腰线上，一般的裤子腰头上口线被放置在自然腰线下4cm。

1.前裤片以点0为起点，画出垂直线和水平线，垂直线为裤中烫迹线，水平线为腰缝线。

0—1 直裆－腰头宽+lcm，经过点1画水平线为横档线。

1—2 下裆长，经过点2画水平线为裤脚口围线。

2—3 1/2(1—2)+5cm，经过点3画水平线为中裆线。

1—4 1/4直裆，经过点4画水平线为臀围线。

1—5 1/12臀围+1.5cm，经过点5向上画垂直线与臀围线相交于点6, 与腰围线相交于点7。

6—8 1/4臀围+2cm。

5—9 1/16臀围+0.5cm。

7—10 lcm，用直线连接6—10。

经过点9、6和10画前档弧线，曲线距离点5为2.5cm。

10—11 1/4腰围+2.5cm。

2—12 1/2裤脚口宽。

2—13 1/2裤脚口宽，经过点12和13分别向上画垂直线与中档线相交于点14和点15。

经过点11、8、14和12画前侧缝弧线，曲线在8—11线段处凸出0.5cm，在 8—14线段处凹入0.5cm。

经过点9、15和13画前下档弧线，曲经过点9—15和线段凹入1cm。

完成前裤片纸样。

2.后裤片纸样在前裤片纸样基础上继续绘图。

5—16 1/4(1—5),经过点16向上画垂直线与臀围线相交于点17，与腰围线相交于点18。

点19为1/2(16—18)。

18—20 2cm。

20—21 lcm，用直线连接19—21。

男西裤版型结构
裤子是人们日常着装必不可少的大品类，不管是春、夏、秋、冬、四季都是离不开的，所以一个专业的裤子版师，如何把裤子版研究好，是多么重要，下面我们浅浅讨论一下裤子的结构，朋友们如有不同观点，欢迎与一起探讨。

为了更直观的了解裤子的结构变化，在坯布上画上5CM*5CM的格子。

人台采用建智175*80A裤模。

保持条纹垂直于地面，注意格子对上。

在前裆最凹的位置顺势收量，如下图所示。

在后裆最凹的位置顺势收量，如下图所示。

省量，侧面收量，同时观察平衡度。

标记贴线，如下图所示。

修剪多余的缝缝。

取下样布，做好标记线，取下别针。

把样布放在画好格子的纸上，拷贝下来。

把纸样分割后进行省量转移，合并。

合并后，产生落裆，后裆产生拔量，并做好记录大小。

按需要的尺寸,调整中裆和脚口大小，去掉多的。

、
通过纸样剪切合并我们得到新的廓型过度纸样，再画顺得到原型纸样。

现在纸样上的拔量，一目了然，而且很准确。

用坯布进行车缝，得到原型。

以上是原型,原型调整完成后,加放松量,前松量变成褶，后松量由原型1个省变成2个省。

把日常穿着习惯考虑进去.制作成裤子纸样。

由于男性生理结构因素，在前裆处加放一定的松量。

这样就可以试穿样裤子了,按需求调整就OK了,那么有人要问了,不就一个裤子嘛,有这么麻烦么?是的,如果直制图也是可以的,但是产生版型问题，调版对经验不是很丰富的师傅来说,可是件头痛的事,比方落裆多少,各个部量的控制不太好控制.希望我的分享能给需要了解的朋们带来帮助.谢谢!。

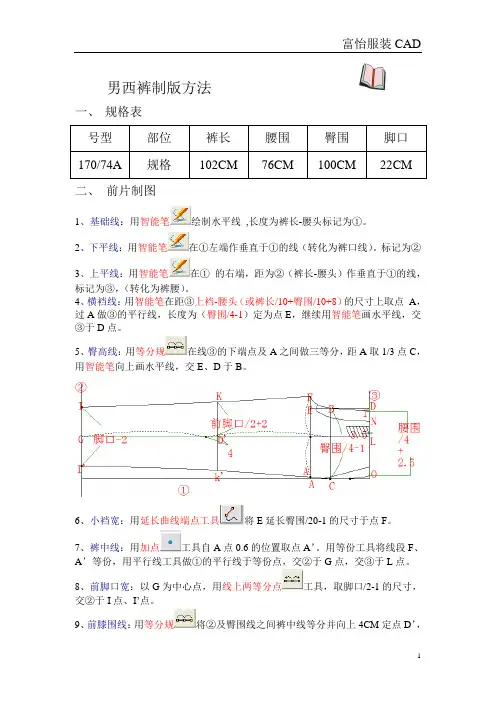

男西裤制版方法一、规格表号型部位裤长腰围臀围脚口170/74A 规格102CM 76CM 100CM 22CM二、前片制图1、基础线：用智能笔绘制水平线,长度为裤长-腰头标记为①。

2、下平线：用智能笔在①左端作垂直于①的线（转化为裤口线）。

标记为②3、上平线：用智能笔在①的右端，距为②（裤长-腰头）作垂直于①的线，标记为③，（转化为裤腰）。

4、横裆线：用智能笔在距③上裆-腰头（或裤长/10+臀围/10+8）的尺寸上取点A，过A做③的平行线，长度为（臀围/4-1）定为点E，继续用智能笔画水平线，交③于D点。

5、臀高线：用等分规在线③的下端点及A之间做三等分，距A取1/3点C，用智能笔向上画水平线，交E、D于B。

6、小裆宽：用延长曲线端点工具将E延长臀围/20-1的尺寸于点F。

7、裤中线：用加点工具自A点0.6的位置取点A’。

用等份工具将线段F、A’等份，用平行线工具做①的平行线于等份点，交②于G点，交③于L点。

8、前脚口宽：以G为中心点，用线上两等分点工具，取脚口/2-1的尺寸，交②于I点、I’点。

9、前膝围线：用等分规将②及臀围线之间裤中线等分并向上4CM定点D’，用皮尺量出前脚口的尺寸，用智能笔取前脚口/2+2的尺寸做前膝围线，定为点K。

10、下裆缝线：用智能笔连接I、K、F点，并用调整工具调整。

11、小裆弯线、前腰线及侧逢线：用对称粘贴工具将下裆缝线及前膝围线对称。

用智能笔工具连接F、B并距D点1CM定为点N画线，用调整工具调整。

用智能笔工具自N点向下取腰围/4+3的尺寸于O点，定出前腰线，同时连接C、A’点。

用智能笔连接I’、K’、A’，做出剩余部分的侧缝线。

12、前褶：用智能笔距L点取2.5CM的距离，向下做水平线。

13、侧袋：用智能笔工具在腰线上自O点取3CM，在侧缝上取15.5CM画出侧袋。

三、后片制图后片可在前片的基础上制作，也可以单独制作，下面的方法是单独制作。

1~3制作方法与前片相同4、后臀围宽用智能笔在距③上裆-腰头（或裤长/10+臀围/10+8）的尺寸上取点A，过A做③的平行线，长度为臀围/4+1定为点E。
