铝盐中铝含量的测定

通过查阅资料可知明矾中铝含量的测定方法有四种：第一种方案:直接滴定法。

DCTA（环己烷二胺四已酸）在室温下能与Al3+迅速定量络合。

用DCTA测定Al3+可使操作简化，不过DCTA较贵[1]。

第二种方案:置换滴定法。

此法用于测定像合金，硅酸盐，水泥和炉渣等复杂试样中铝的含量，以此提高选择性[1]。

在pH=3-4时，加入定过量的EDTA溶液煮沸使Al3+与EDTA充分配合，冷却后调PH至5-6，以二甲酚橙为指示剂，用Zn标准溶液滴定过量的EDTA（不记体积）至微红色，然后加入过量的NH4F，加热至沸，使AlY-与F-之间发生置换反应，并释放出与Al3+配合的EDTA，再用Zn2+标准溶液滴定至紫红色，即为终点[2]。

AlY－＋6F－＋2H+ = AlF63－＋H2Y2－第三种方案:返滴定法。

此法用于简单试样如明矾，氢氧化铝，复方氢氧化铝片，氢氧化铝凝胶等药物中铝含量的测定[1]。

由于Al3+易形成一系列多核羟基络合物，这些多核羟基络合物与EDTA络合缓慢，且Al3+ 对二甲酚橙指示剂有封闭作用，故通常采用返滴定法测定铝。

加入定量且过量的EDTA标准溶液，先调节溶液pH至3-4，煮沸几分钟，使A13+ 与EDTA 络合反应完全。

冷却后，再调节溶液PH至5-6，以二甲酚橙为指示剂，用Zn2+标准溶液滴定至溶液由黄色变为紫红色，即为终点[3]。

第四种方案：重量分析法。

精确称取三份明矾试样（2g左右）与250mL的烧杯中，按如下方法处理：加热溶解烧杯中的明矾试样，直至溶液澄清。

调节pH=3~9。

往烧杯中滴加0.2mol/L的8-羟基喹啉至过量，此时溶液产生沉淀。

Al3+ + 3C9H7ON＝Al(C9H6ON)3↓+ 3H+抽滤分离沉淀，将沉淀定量转入瓷坩埚中，高温灼烧1小时后，置于干燥器中冷却，分析天平生恒重至相邻两次质量差为2mg。

称得的质量即为Al2O3的质量［4］。

在本实验将采用第三种方案来测定明矾中铝的含量。

实验59 铝盐中铝的测定（置换滴定法）1.实验目的（1）掌握置换滴定法测定铝的原理。

（2）了解控制溶液的酸度、温度和滴定速度在配合滴定中的重要性。

（3）了解置换滴定法测定铝的终点颜色的变化情况。

2.实验原理A13+离子与EDTA配合速度很慢，并对指示剂有封闭作用，故不能用直接滴定法测定铝。

本实验采用置换滴定法，即在试样溶液中先加入过量的EDTA溶液（酸性溶液），调溶液的pH值为3.5，煮沸溶液，使A13+与EDTA配合完全，再调溶液的pH=5-6，加入PAN指示剂，用铜盐标准溶液返滴定过量的EDTA（也可用二甲酚橙作指示剂，用锌盐返滴定）。

再加入NH 4F，利用F -能与Al 3+生成更稳定的配合物这一性质，使AlY -转变为更稳定的配合物AIF 63-，释放出与A13+等物质量的EDTA，再用铜盐标准溶液滴定。

反应式如下：−−−−+=+4366Y AlF F AlY−+−=+224CuY Cu Y 根据滴定释放出的EDTA 所用去铜盐标准溶液的体积，求算铝的百分含量。

3. 仪器与试剂试剂：硫酸铝钾（固）试样C·P，1：1 HC1溶液，0.1％甲基橙水溶液，1：1 NH 3·H 2O溶液，20％六次甲基四胺缓冲溶液(pH=5.5) ，0.1％PAN乙醇溶液， NH 4F（固）A·R，0. 02mo1·L -1 EDTA溶液， 0. 02mo1·L -1CuSO 4标准溶液（称取5g CuSO 4·5H 2O，加入3～4滴1：1 H 2SO 4，加水溶解并稀释至1L，吸取EDTA标准溶液25.00ml于锥形瓶中，加水稀释至100m1，加入10m120%六次甲基四胺缓冲溶液，加热至80--90℃取下，加3--4滴PAN指示剂，用硫酸铜标准溶液滴至稳定的紫红色为终点。

）。

仪器：分析天平（电子天平），台平，50mL 酸式滴定管，250mL 锥形瓶，100mL 容量瓶,10mL 移液管(吸量管)，10mL 量杯，100mL 量筒，150mL 烧杯，电炉。

铝盐中铝含量的测定
铝盐中铝含量测定
实验试剂配制
1、EDTA---0.02mol/L：称取1.86g乙二胺四乙酸二钠溶解定容250升容量瓶中
2、铜标准溶液-----0.02mol/L用分析天平称取0.75～0.85g无水CuSO4于250ml烧杯中加一滴(1+1)H2SO4溶解定容250ml容量瓶（自配）
3、乙酸一乙酸钠缓冲溶液(PH=4.3)将2.43g无水乙酸钠溶解于水加入80ml冰乙酸稀释至一升摇匀(PH试纸或精密PH试纸检验)
4、PAN指示剂（2g/L）将0.2gPAN〔名称1-（2-吡啶偶氮）-2-萘酚〕溶于100ml乙醇中
5、（1+1）H2SO4：一体积浓硫酸用于一体积水中（自配）
试验台摆放仪器
仪器：
托盘天平
烧杯：25ml两个、100ml一个
量筒：50ml一个、5ml一个
胶头滴管一个
25ml酸式滴定管
25ml移液管
锥形瓶三个、洗瓶、吸耳球、玻璃棒
试剂：0.02mol/LEDTA、乙酸乙酸钠（PH=4.3）、PAN指示剂、无水硫酸铜、浓硫酸
你先看看顺便再问问赵老师、曹老师环工和环科实验技术要求不同；环工大不部分药品是自己动手配置、环科往年都是把所有的药品配置好进实验室就开始做；。

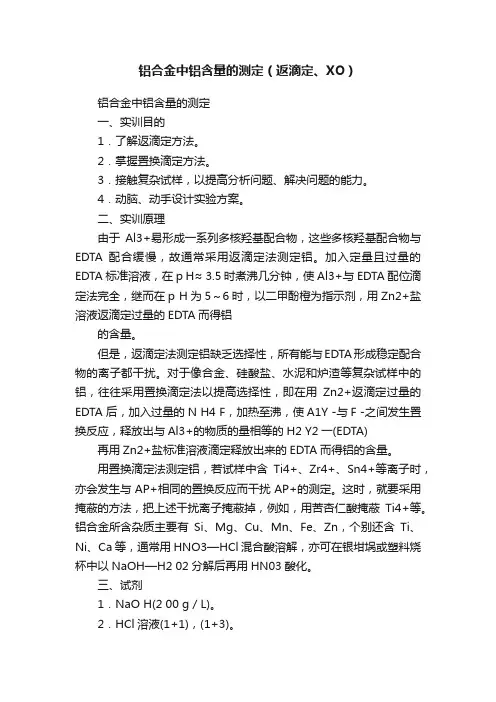

铝合金中铝含量的测定（返滴定、XO）铝合金中铝含量的测定一、实训目的1．了解返滴定方法。

2．掌握置换滴定方法。

3．接触复杂试样，以提高分析问题、解决问题的能力。

4．动脑、动手设计实验方案。

二、实训原理由于Al3+易形成一系列多核羟基配合物，这些多核羟基配合物与EDTA配合缓慢，故通常采用返滴定法测定铝。

加入定量且过量的EDTA标准溶液，在p H≈ 3.5时煮沸几分钟，使Al3+与EDTA配位滴定法完全，继而在p H为5～6时，以二甲酚橙为指示剂，用Zn2+盐溶液返滴定过量的EDTA而得铝的含量。

但是，返滴定法测定铝缺乏选择性，所有能与EDTA形成稳定配合物的离子都干扰。

对于像合金、硅酸盐、水泥和炉渣等复杂试样中的铝，往往采用置换滴定法以提高选择性，即在用Zn2+返滴定过量的EDTA 后，加入过量的N H4 F，加热至沸，使A1Y -与F -之间发生置换反应，释放出与Al3+的物质的量相等的H2 Y2一(EDTA) 再用Zn2+盐标准溶液滴定释放出来的EDTA而得铝的含量。

用置换滴定法测定铝，若试样中含Ti4+、Zr4+、Sn4+等离子时，亦会发生与AP+相同的置换反应而干扰AP+的测定。

这时，就要采用掩蔽的方法，把上述干扰离子掩蔽掉，例如，用苦杏仁酸掩蔽Ti4+等。

铝合金所含杂质主要有Si、Mg、Cu、Mn、Fe、Zn，个别还含Ti、Ni、Ca等，通常用HNO3—HCl混合酸溶解，亦可在银坩埚或塑料烧杯中以NaOH—H2 02分解后再用HN03酸化。

三、试剂1．NaO H(2 00 g／L)。

2．HCl溶液(1+1)，(1+3)。

3．EDTA(0.02mol／L)o4．二甲酚橙(2 g／L)。

5．氨水(1+1)。

6．六亚甲基四胺(200 g／L)。

7．Zn2+标准溶液(约0.0 2 mol／L)8．N H4 F(2 00 g／L) 贮于塑料瓶中。

9．铝合金试样。

四、实训内容准确称取0.1 0～0．1 l g铝合金于50 mL塑料烧杯中,加入1 0mLNaOH，垄沸水浴中使其完全溶解，稍冷后,加 ( 1+1) HCl溶液至有絮状沉淀产生，再多加1 0mL(1+1)HCl溶液。
