国内百万机组的原理
国内“百万机组”通常指的是燃气轮机发电机组。
燃气轮机利用燃料燃烧产生高温高压气体，推动轮转机械工作，产生电能的过程。
具体流程如下：
1. 燃料输入：燃气轮机使用的燃料通常是天然气、熔融天然气等天然气类燃料或液体燃料，通过管道输送到燃烧室。
2. 燃烧室：燃烧室是气体发生器和燃烧室两部分组成，气体发生器是将燃料和空气混合后点火，产生高温高压气体，燃烧室是进行燃烧反应的地方，燃料和空气进行燃烧生成高温高压气体，这些气体将推动涡轮旋转。
3. 液压处置：由于涡轮需要高速旋转，所以需要清洗系统将液压油输送到涡轮轴承中。
液压处置可以减轻摩擦力，延长涡轮寿命。
4. 转子：涡轮通过高温高压气体推动，转动轴承上的转子。
转子的叶片必须设计成高精度的弯曲形状，以适应燃气的流量和速度。
对于大多数的燃气轮机而言，转子通常是一对带有轴承的圆形气体动力装置。
5. 发电机：转子与发电机轴心相连，发电机是将燃气轮机的动力转化为电能的设备。
燃气轮机发电机组采用的是磁场感应的原理，将燃气轮机旋转产生的电能传输到电网上，供人们使用。
总之，燃气轮机发电机组是利用燃气轮机的动力，通过液压处置将气体推动转子转动，最终将旋转的动力转化为电力输出的过程。
九、哈汽需要说明的其它内容目录一、东芝公司业绩表 (150)二、东芝公司超超临界公司1000MW汽轮机介绍 (153)三、末级叶片设计说明 (164)四、相似性机组比较 (173)五、材料选择说明 (177)六、防固粒腐蚀的措施 (182)七、防激振力措施 (184)八、转子冷却系统设计 (185)九、末级叶片防水蚀措施 (187)十、阀门严密性试验（6～12个月） (188)十一、动叶片强度设计数据 (189)十二、滑销系统图 (190)十三、轴系安装扬度曲线 (191)十四、机组老化曲线 (192)十五、油漆工作清单说明（仅供参考 (193)十六、转子接地措施 (194)十七、汽轮机旁路说明（仅供参考） (195)一、东芝公司业绩表3 东芝公司600MW及600MW以上汽轮机业绩机组容量50HZ 60HZ 1000MW及以上 5 3 700MW-1000MW - 16 600MW-700MW 29 7 合计34 26 4 东芝公司超临界机组业绩机组容量50HZ700MW及以上24500MW-700MW 33350MW-500MW 10合计67二、东芝公司超超临界公司1000MW 汽轮机介绍1. 概述本次超超临界汽轮机由哈汽—东芝联合设计制造。
机组为一次中间再热、四缸、四排汽（双流低压缸）单轴、带有48英寸末级叶片的凝汽式汽轮机，机组型号TC4F-48”。
汽轮机应用的设计和结构特征，在很多相近蒸汽参数和相近功率的机组上得到验证。
汽轮机纵剖面如图1所示。
主蒸汽通过4个主汽阀和4个调节阀，由4根导汽管进入汽轮机高压缸的上下半，进入高压缸的蒸汽通过双流调节级，流向调端通过冲动式压力级，做功后由高压排汽口排入再热器。
再热后的蒸汽通过再热主汽调节联合阀流回到汽轮机双分流的中压缸。
通过冲动式中压压力级做功后由中低压连通管流入两个双流的低压缸。
蒸汽在通过冲动式低压级后，向下排到冷凝器。
为方便维修，高、中、低压缸采用水平中分面的设计。
国内百万机组技术发展概述超超临界发电技术是目前国际上公认的具有代表性的洁净煤发电新技术，超超临界机组的发展目前正处于蓬勃时期，国家节能减排政策的提出进一步促进了超超临界机组技术的应用和推广。
并且随着电力技术的发展及电网容量的不断扩大,1000MW机组在我国相继投入商业运行, 我国的电力工业已迈上了百万级的台阶。
我国燃煤火电机组技术发展已进入超超临界参数时代的背景下，从长远发展趋势分析，常规火电机组将继续提高蒸汽参数,压力超过30MPa,温度超过700℃，机组的效率有望超过50%；现将我国1000MW超超临界机组的锅炉、汽轮机、发电机技术概况分述如下。
1 锅炉1.1 锅炉主要设计参数根据我国对超超临界机组的技术认证,推荐超超临界汽轮机进口参数为25 MPa、600/600℃,相应锅炉的设计参数为26.25 MPa、605/603℃。
但是,由于上海汽轮机厂汽轮机进口参数选用26.25 MPa、600/600℃的方案,因此,与上汽厂配套的锅炉其主汽压力将有所提高,约27.5MPa。
锅炉蒸发量的选取一般与汽轮机的VWO工况相匹配。
1.2 锅炉的总体型式国内制造的1000MW超超临界锅炉的总体型式有4种,见表1。
煤粉锅炉主要有2种燃烧方式: 墙式燃烧和切圆燃烧,对大容量锅炉来说, 墙式燃烧和切圆燃烧都被证明是可行的。
随着机组容量不断增大,对于切圆燃烧П型锅炉,由于炉内旋转气流造成炉膛出口两侧烟温偏差加大,因此机组容量达到百万千瓦级时,采用了八角切圆(双切圆)燃烧的长方型炉膛,这样有利于减小炉膛出口两侧烟温偏差。
而墙式燃烧系统的燃烧器布置方式能够使热量输入沿炉膛宽度方向均匀分布,在过热器、再热器区域的烟温分布也比较均匀。
表1 国内制造的1000MW超超临界锅炉的炉型对900~1 000 MW塔式锅炉,由于不存在炉膛出口两侧烟温偏差大的问题,可采用单炉膛四角切圆燃烧方式。
燃烧方式同样与水冷壁的结构有着密切的关系,如果切圆燃烧配螺旋管圈水冷壁,在结构处理上就比较困难,这也是采用切圆燃烧的锅炉制造厂家在不断开发适应超临界参数垂直管圈水冷壁锅炉的原因之一。
我国百万千瓦火电机组资料近日，本报记者在中国电力企业联合会所属全国发电机组技术协作会采访时，发现一个惊人的数据——我国2010年在建的百万千瓦火电机组达到68台，百万千瓦火电机组总装机容量将高达9200万千瓦！截至目前，我国投运的百万千瓦超超临界火电机组已有24台，总装机容量为2400万千瓦，占火电装机总容量的3.37%，平均供电煤耗为290克/千瓦时。
目前，无论是已经投运还是在建、拟建的百万千瓦超超临界机组、我国都居世界首位。
大唐广东三百门电厂位于广东省潮州市饶平县东南部的柘林镇大埕湾畔，规划装机容量为2×60万千瓦、6×100万千瓦燃煤发电机组。
整个项目投产后，年发电量将达到72亿千瓦时。
大唐克什克腾电厂（空冷）位于内蒙古自治区赤峰市克什克腾旗三义乡和浩来呼热乡境内，总装机容量200万千瓦。
其所发电力直接送入京津唐电网，未来将形成煤、电、路一体化发展格局。
大唐山西定襄电厂（空冷）位于山西省忻州市定襄县东王村，建设规模为200万千瓦。
电厂所发电力电量拟全部送入京津唐电网。
大唐山东东营电厂位于山东省东营市河口区临港工业园之内，建设规模为4×100万千瓦，一期工程建设2台机组。
大唐浙江乌沙山电厂位于浙江省宁波市象山县西周镇东北约2.5公里的乌沙山西侧的山前平原上。
该项目为二期工程，建设2台100万千瓦机组，同步配套日产10万吨海水淡化项目。
大唐江西抚州电厂位于江西省抚州市临川区，规划建设4×100万千瓦燃煤发电机组。
该项目为一期工程，建设2台100万千瓦机组。
国电江苏谏壁电厂位于江苏省镇江市东郊15公里处的谏壁镇，“上大压小”扩建工程项目2×100万千瓦机组，处于江苏省电力负荷中心。
国电安徽铜陵电厂位于安徽省铜陵市东北铜陵县东联乡境内，一期工程2×60万千瓦，已投产发电，二期工程2×100万千瓦。
该电厂是中国国电集团公司在安徽投资兴建的首个电源点。
百万机组基本资料1.浙江华能玉环电厂位于浙江台州玉环县的华能玉环电厂工程是国家“十五”863计划“超超临界燃煤发电技术”课题的依托工程和超超临界国产化示范项目，规划装机容量为4台1000MW超超临界燃煤机组，一期建设二台1000MW机组，投资约96亿元，机组主蒸汽压力达到26.25兆帕，主蒸汽和再热蒸汽温度达到600度，是目前国内单机容量最大、运行参数最高的燃煤发电机组，该工程是国内机组热效率、环保综合性能最高，发电煤耗最低的燃煤发电厂。
自2004年6月开工以来，按照华能集团公司总经理李小鹏提出的建设“技术水平最高，经济效益最好，单位千瓦用人最少，国内最好、国际优秀” 高效、节能、环保电厂的目标，在业主、设计、施工、调试、监理、制造各参建方的共同努力下，坚持技术创新，敢于走前人未走之路，攻克了一个又一个技术难题，创造了一个又一个国内电建史上的第一。
1#机组投产比计划工期提前6个月，2006年11月28日，华能玉环电厂1#机组顺利经过土建、安装、调试、并网试运环节，正式投入商业运行。
2#机组于2006年12月投产。
二期3#、4#机组于2007年11月投产，成为我国最大的超超临界机组火力发电厂。
2.山东华电邹县发电厂地处山东省邹城市。
南面是水资源丰富的微山湖，北与兖州煤田相邻，向东4公里，有津浦铁路南北贯通。
充足的煤炭，便利的交通，以及丰富的水资源，为邹县电厂的建设与发展提供了非常优越的条件。
邹县发电厂一、二、三期工程，是“六五”至“九五”期间国家重点建设工程。
现有1台300MW、1台330MW和2台335MW 国产改造机组和2台600MW机组，装机总容量2500MW，是目前我国内地最大的火力发电厂之一。
四期工程计划再安装2台1000MW等级超超临界机组，华电国际邹县发电厂国产百万千瓦超超临界燃煤凝汽式汽轮发电机组，是国家“863”计划依托项目和“十一五”重点建设工程，是引进超超临界技术建设的大容量、高参数、环保型机组的里程碑工程，也是2006年华电集团突破装机规模和经营效益的标志性项目。
1.浙江华能玉环电厂位于浙江台州玉环县的华能玉环电厂工程是国家“十五”863计划“超超临界燃煤发电技术”课题的依托工程和超超临界国产化示范项目，规划装机容量为4台1000MW超超临界燃煤机组，一期建设二台1000MW机组，投资约96亿元，机组主蒸汽压力达到26.25兆帕，主蒸汽和再热蒸汽温度达到600度，是目前国内单机容量最大、运行参数最高的燃煤发电机组，该工程是国内机组热效率、环保综合性能最高，发电煤耗最低的燃煤发电厂。
自2004年6月开工以来，按照华能集团公司总经理李小鹏提出的建设“技术水平最高，经济效益最好，单位千瓦用人最少，国内最好、国际优秀” 高效、节能、环保电厂的目标，在业主、设计、施工、调试、监理、制造各参建方的共同努力下，坚持技术创新，敢于走前人未走之路，攻克了一个又一个技术难题，创造了一个又一个国内电建史上的第一。
1#机组投产比计划工期提前6个月，2006年11月28日，华能玉环电厂1#机组顺利经过土建、安装、调试、并网试运环节，正式投入商业运行。
2#机组于2006年12月投产。
二期3#、4#机组于2007年11月投产，成为我国最大的超超临界机组火力发电厂。
2.山东华电邹县发电厂地处山东省邹城市。
南面是水资源丰富的微山湖，北与兖州煤田相邻，向东4公里，有津浦铁路南北贯通。
充足的煤炭，便利的交通，以及丰富的水资源，为邹县电厂的建设与发展提供了非常优越的条件。
邹县发电厂一、二、三期工程，是“六五”至“九五”期间国家重点建设工程。
现有1台300MW、1台330MW和2台335MW国产改造机组和2台600MW机组，装机总容量2500MW，是目前我国内地最大的火力发电厂之一。
四期工程计划再安装2台1000MW等级超超临界机组，华电国际邹县发电厂国产百万千瓦超超临界燃煤凝汽式汽轮发电机组，是国家“863”计划依托项目和“十一五”重点建设工程，是引进超超临界技术建设的大容量、高参数、环保型机组的里程碑工程，也是2006年华电集团突破装机规模和经营效益的标志性项目。
7号机组工程从开工到投产只用了22个月19天，从开始整套启动到完成168小时满负荷试运仅用了23天，创造了国内百万千瓦机组试运的领先水平，实现了锅炉水压试验、汽轮机扣缸、倒送厂用电、锅炉(东方锅炉产品)点火、汽轮机冲转、发电机并网、“168试运”等“七个一次”成功；机组高效节能，设计发电煤耗为272.9克/千瓦时，比全国发电煤耗339克/千瓦时低66.1克/千瓦时；机组二氧化硫排放绩效0.4克/千瓦时，比全国电力二氧化硫排放绩效6.4克/千瓦时低6克/千瓦时；机组采用了超超临界、P92等新技术、新材料，完全符合国家建设资源节约型、环境友好型、自主创新型企业的政策。
7#、8#机组分别于2006年12月4日、2007年1月投产。
3.江苏国电泰州发电有限公司成立于2004年1月，是中国国电集团公司在江苏省新建的一项重点工程，是江苏电网北电南送的枢纽电站。
总规划容量为4台1000MW超超临界机组，分两期建设。
其中一期工程2台1000MW超超临界机组，计划2008年投产，泰州公司厂区位于江苏省泰州市高港区永安洲镇福沙村，北距泰州市中心29km。
西临长江，宁启铁路、新长铁路和建设中的沿江一级公路均从厂区附近通过，水陆交通极为便利，泰州公司总规划用地面积为81.5hm2（4×1000MW），其中一期工程规划用地面积为58公顷。
泰州公司一期工程动态总投资为88.4亿元人民币。
由中国国电集团公司、江苏省国信资产管理集团公司、江苏交通控股有限公司、江苏昆仑投资有限公司和泰州市泰能投资管理有限责任公司共同投资建设，中国国电集团公司相对控股。
泰州公司一期工程前期工作已全面展开，于2005年年底正式开工。
哈汽出品。
1#机组于2007年12月、2#机组于2008年3月投产。
4.外高桥第三发电厂三期工程上海外高桥电厂位于上海市浦东新区，长江南岸。
厂址向南至上海市中心区直线距离约18km。
电厂一期：4×300MW国产亚临界机组，1993年建成。
电厂二期：2×900MW进口超临界机组，2004年建成。
“外三”7#、8#机组工程为扩建工程，建设2×1000MW国产超超临界燃煤机组，同时配套建设烟气脱硫设施，第一台机组预留脱硝场地和条件，第二台机组与本工程同步建设烟气脱硝装置。
7#、8#机组分别于2008年3月和6月投产。
5.浙江国电北仑电厂2×1000MW，电厂原装有五台单机容量为600MW燃煤机组，装机总容量为3000MW。
北仑三期扩建2×1000MW超超临界燃煤机组，2008年12月20，从国电浙江北仑第三发电公司传来喜讯，由东方电气设计制造的北仑电厂三期工程1000MW超超临界6#机组锅炉于当晚20时26分顺利通过168小时满负荷试运行，计划于2009年底前全部建成投产。
6#、7#机组分别于2008年12月、2009年6月2日投产。
6.华能海门电厂地处潮阳区海门镇洪洞村，规划总装机容量为6台100万千瓦超超临界燃煤机组，是南方电网首个获得核准建设的百万千瓦级超超临界燃煤机组。
一期工程规划建4×1000MW机组，本期工程先建设一期工程1号、2号机组。
2007年2月进厂道路已经动工，水、电、通讯施工已经全面展开。
2007年9月中旬，场地平整队伍进场施工，10月初，开始打桩，12月中旬，项目正式开工。
1号、2号机组分别于2009年6月14日、9月27日投产。
7. 国华浙能发电有限公司宁海电厂二期2×1000MW，位于浙江宁波宁海强蛟。
建设规模为一期四台600MW燃煤发电机组（留有扩建余地），选用国产主机设备，厂区占地面积36. 5公顷。
项目业主单位浙江国华浙能发电有限公司以建设绿色环保电站为己任，采用高效除尘、脱硫、脱硝技术，除尘效率可达99.3%，脱硫效率可达95%以上，废水也将实现“零”排放，厂区绿化面积达30%以上，整个项目在环保方面的投资将达20亿元。
国华宁海电厂主体工程于2003年11月27日正式开工，按照董事会的要求结合目前浙江省严重缺电的形势，项目业主单位调整了建设工期，力争首台机组在2005年底并网发电，2006年实现三机投产。
为建设具有良好经济效益和社会效益的国际一流现代化电厂，项目业主单位将严格控制工程造价，投资将控制在99.8539亿元。
二期工程建设2台100万千瓦超超临界燃煤发电机组，同步安装烟气脱硫和脱硝装置。
二期工程在一期工程扩建端建设，不新增建设用地。
电厂采用海水二次循环冷却系统。
电厂年用淡水量约470万立方米，取自杨梅岭水库。
另外，二期工程在一期煤码头西端扩建5万吨级卸煤码头泊位1座(设计年通过能力为450万吨)，并再扩建1个3000吨级综合码头，以满足电厂运煤和外运石膏的需要。
据测算，二期工程建设静态总投资为81.1亿元，动态总投资为87.7亿元。
二期首台发电机组计划于2009年投产，2010年二台机组全部投产。
5#、6#机组分别于2009年9月和9月21日投产。
8.国投天津北疆电厂天津国投津能发电有限公司于2004年2月注册成立，项目位于天津市滨海新区，由国家开发投资公司和天津市津能投资公司分别以65%、35%的比例共同出资组建，自主建设和经营天津北疆发电厂4×1000MW燃煤超超临界发电机组和40万吨／日海水淡化装置（分两期建设）。
一期工程动态投资120亿元人民币，2009年9月24日第一台机组投产发电。
作为全国首批循环经济试点项目，工程建设对促进区域经济发展、探索循环经济增长模式，对我国发电技术、海水淡化技术的发展都具有重要的战略意义。
随着滨海新区建设被纳入国家发展战略，电厂所在的滨海新区将成为继深圳、浦东之后的全国又一个区域经济增长极，发展潜力巨大。
一期工程2×1000MW，工程三大主机设备供应商分别为上海锅炉有限公司、上海汽轮机有限公司、上海汽轮发电机有限公司。
锅炉：锅炉为上海锅炉厂引进ALSTON 技术生产的超超临界变压直流煤粉炉，型号为SG-3102/27.56-M54X，燃用煤种晋北、山西云峰混煤。

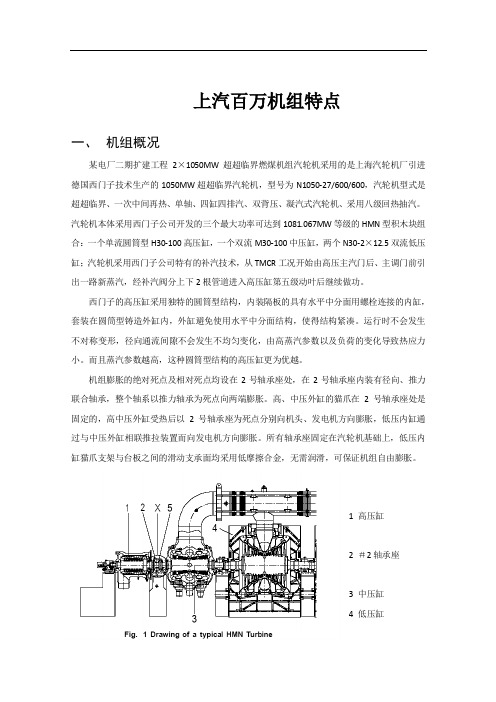

汽轮机：汽轮机是上海汽轮机有限公司引进德国西门子技术生产的1000MW超超临界、一次中间再热、单轴、四缸排汽、双背压、凝汽式汽轮机，型号为N1000-26.25/600/600(TC4F)。
发电机：发电机制造厂为上海汽轮发电机有限公司，型号THDF 125/67，额定功率1000MW，额定电压27kV。
三相同步汽机发电机，自并励静止励磁系统，定子线圈水冷却、转子线圈和定子铁芯氢气冷却。
工程于2007年3月开工。
#1机组与2009年9月24日投产，计划在2009年实现双投。
9.中电投上海上电漕泾电厂一期2×1000MW工程10.国电谏壁电厂一期2×1000MW工程。
，采用上海塔式锅炉，由江苏电建三公司安装。
2009年4月28日，谏壁电厂百万机组第一根钢架开始吊装。
11.广东平海电厂位于广东省惠州市惠东县平海镇，电厂设计装机容量8×1000MW，一期工程为4×1000MW。
由惠州市和广东省粤电集团、珠江投资有限公司共同投资建设。
12.国华徐州发电有限公司2×1000MW"上大压小"工程13.中电投平顶山鲁阳发电公司一期2×1000MW，锅炉已吊装完成。
规划装机6×1000MW。
14.大唐潮州三百门电厂二期2×1000MW工程15.广东国华粤电台山发电有限公司成立于2001年3月28日，由北京国华电力有限责任公司出资80%，广东省粤电集团有限公司出资20%共同组建。
该公司位于广东省西南沿海台山市铜鼓湾，三面环山，南面临海，同广东省著名的旅游胜地上、下川岛隔海相望。
工程分两期建设，一期工程5台机组总容量为3000MW（5×600MW亚临界机组），二期工程6台机组总容量为6000MW（6×1000MW）。
最终容量可达9000MW，是目前国内规划建设规模最大的火力发电企业。
国华台电1、2号机组分别于2003年12月9日及2004年4月9日通过168小时试运，移交试生产，1号机组25个月零9天的建设工期，刷新了同类火力发电机组建设记录，成为电力建设史上新的里程碑。
16.华润电力浙江苍南电厂位于浙江省温州市苍南县境内，由华润电力控股有限公司投资建设，属外资企业。
一期工程建设规模为2×1000MW超超临界机组，预计于2009年建成投产，总投资约为88亿元，注册资本金约为22亿元。
华润浙江苍南电厂的建设将极大地缓解浙江电网尤其是浙南地区的用电紧张形势；同时，项目建成达产后，预计年利税20亿元。
