电网规划课程设计6一、教学目标本课程旨在帮助学生理解电网规划的基本原理和方法，掌握电网规划的核心技术和工具，培养学生进行电网规划的能力。
1.理解电网规划的基本概念和原则；2.掌握电网规划的主要技术和方法；3.了解电网规划的发展趋势和挑战。
4.能够运用电网规划的基本原理和方法进行简单的电网规划；5.能够使用电网规划的主要技术和工具进行电网规划；6.能够分析电网规划的结果并进行评估。
情感态度价值观目标：1.培养学生对电网规划工作的兴趣和热情；2.培养学生对电网规划工作的责任感和使命感；3.培养学生对电网规划工作的创新精神和团队合作意识。
二、教学内容本课程的教学内容主要包括电网规划的基本原理、电网规划的主要技术和方法、电网规划的案例分析等。
1.电网规划的基本原理：包括电网规划的概念、原则和方法等；2.电网规划的主要技术和方法：包括电网规划的模型、算法和工具等；3.电网规划的案例分析：包括电网规划的实际案例分析和评估。
三、教学方法本课程的教学方法主要包括讲授法、案例分析法、实验法等。
1.讲授法：通过教师的讲解，使学生掌握电网规划的基本原理和方法；2.案例分析法：通过实际案例的分析，使学生掌握电网规划的主要技术和工具；3.实验法：通过实验操作，使学生掌握电网规划的实际操作技能。
四、教学资源本课程的教学资源主要包括教材、参考书、多媒体资料和实验设备等。
1.教材：选择合适的电网规划教材，作为学生学习的主要参考资料；2.参考书：选择与教材相关的参考书，为学生提供更多的学习资源；3.多媒体资料：制作相关的多媒体资料，为学生提供直观的学习体验；4.实验设备：准备相应的实验设备，为学生提供实际的操作机会。
五、教学评估为了全面、公正地评估学生的学习成果，本课程将采用多元化的评估方式，包括平时表现、作业、考试等。
1.平时表现：通过观察学生在课堂上的参与程度、提问回答、小组讨论等表现，评估其对电网规划的理解和应用能力。
2.作业：布置相关的作业，让学生运用所学知识进行电网规划的实际操作，评估其规划和解决问题的能力。
电网规划 课程设计一、课程目标知识目标：1. 让学生掌握电网规划的基本概念、原理和流程。
2. 使学生了解我国电网结构、发展现状及未来发展趋势。
3. 帮助学生理解电网规划中的关键技术，如负荷预测、线路优化等。
技能目标：1. 培养学生运用所学知识进行电网规划设计和分析的能力。
2. 提高学生运用计算机软件进行电网规划计算和绘图的能力。
3. 培养学生团队协作、沟通表达和问题解决的能力。
情感态度价值观目标：1. 培养学生对电网规划工作的兴趣和热情，激发其探索精神。
2. 增强学生的环保意识，使其认识到电网规划在节能降耗、保护环境方面的重要性。
3. 培养学生严谨求实的科学态度，使其具备良好的职业素养。
课程性质：本课程为专业核心课程，旨在培养学生掌握电网规划的基本知识和技能，为今后从事电力系统规划、设计和管理等工作奠定基础。
学生特点：学生已具备一定的电力系统基础知识，具有较强的学习能力和实践能力，但对电网规划的实际应用尚缺乏深入了解。
教学要求：结合学生特点和课程性质，采用理论教学与实践操作相结合的方式，注重培养学生的实际操作能力和解决问题的能力。
通过本课程的学习，使学生能够达到上述课程目标，为我国电网规划领域培养高素质的工程技术人才。
二、教学内容1. 电网规划概述- 电网规划的定义、作用和意义- 电网规划的发展历程及未来趋势2. 电网规划基础知识- 电网结构及主要设备- 电力系统负荷特性及预测方法- 电网规划的主要技术指标3. 电网规划方法与流程- 确定规划目标与约束条件- 电网规划数学模型- 线路优化方法及算法- 电网规划的评估与优化4. 电网规划实践- 电网规划软件介绍与操作- 实际案例分析与讨论- 学生团队项目实践5. 电网规划专题- 智能电网与电网规划- 分布式发电与电网规划- 节能与环保在电网规划中的应用教学内容安排与进度：第一周：电网规划概述第二周：电网规划基础知识第三周：电网规划方法与流程第四周：电网规划实践（上）第五周：电网规划实践（下）第六周：电网规划专题教材章节及内容：第一章：电网规划概述（1.1-1.3节）第二章：电网规划基础知识（2.1-2.3节）第三章：电网规划方法与流程（3.1-3.4节）第四章：电网规划实践（4.1-4.3节）第五章：电网规划专题（5.1-5.3节）三、教学方法为了提高课堂教学效果，激发学生的学习兴趣和主动性，本课程将采用以下多样化的教学方法：1. 讲授法：教师通过系统讲解电网规划的基本概念、原理和方法，使学生对电网规划有全面、深入的了解。
电网规划课程设计目录前言 (3)第一章设计任务书和原始资料 (4)第二章电网接线初步方案设计 (7)第一节：电网接线初步方案的选择与供电电压等级的确定 (7)第二节：电网接线方案的技术经济比较 (15)第三节：输电线型号的选择 (22)第四节：方案技术经济比较 (31)第三章调压计算 (38)课程设计总结 (45)前言经济发展，电力先行。
电力工业是国家的基础，在国民经济发展中占据十分重要的地位。
电能是一种不能储存的、无形的二次能源，发电、变电、输送、分配和消费几乎是在一瞬间完成，必须保持有功和无功功率的平衡。
同时为了满足消费需求，保证生产生活的稳定，所发电能要满足经济性好、可靠性高、电能质量高等要求。
经验告诉我们，在现阶段，联合电力系统是保证供电可靠性、经济性和高质量的最好的办法，而这也是我国电力行业发展的趋势。
通过联络线路将几个地方电力系统连接起来所形成的电力系统称为联合电力系统。
联合电力系统可以合理利用能源、减少系统备用容量、装设高效率的大容量机组，提高电力系统运行的经济性；系统间相互支援可以提高系统的供电可靠性；系统容量越大抗干扰能力越强，可以减小系统受到干扰（负荷变化）时的频率波动和电压波动，提高电能质量。
要建好大规模的安全可靠的联合电力系统，必须做好规划，加强电力规划和电网建设。
电力规划是根据社会经济发展的需求，能源资源和负荷的分布，确定合理的电源结构和战略布局，确定电压等级、输电方式和合理的网架结构等。
电力规划的合理与否，事关国民经济的发展，直接影响到今后电力网络运行的稳定性、经济性、可靠性以及未来经济的发展。
该课程设计要求按照给定的数据，依照国民经济应用的要求设计一个供电、变电、输电、分配和消费的电力系统。
该电力系统包括一个发电厂、三个变电所、若干输电线路，同时考虑该系统为联合电力系统的一子系统，其联络线可视为无穷大系统。
设计的要求是该电力系统应满足一定的供电可靠性、稳定性和经济性，电能质量高，同时运行方式灵活，适应多种负荷变化情况。
电网规划课程设计一、课程目标知识目标：1. 理解电网规划的基本概念、原则和方法；2. 掌握电网结构、负荷预测、线路敷设等相关知识；3. 了解我国电网规划的现状和发展趋势。
技能目标：1. 能够运用所学知识进行简单的电网规划设计和分析；2. 培养学生查阅资料、分析问题、解决问题的能力；3. 提高学生的团队协作能力和沟通表达能力。
情感态度价值观目标：1. 培养学生对电力工程领域的兴趣和热情；2. 树立正确的能源观念，增强环保意识和社会责任感；3. 培养学生严谨、务实的科学态度和良好的职业素养。
本课程针对高年级学生，课程性质为理论与实践相结合。
结合学生特点，注重启发式教学，引导学生主动参与、积极思考。
教学要求关注学生个体差异，因材施教，使学生在掌握基本知识的同时，提高实际操作能力和综合素质。
通过分解课程目标为具体学习成果，为后续教学设计和评估提供依据。
二、教学内容1. 电网规划概述：介绍电网规划的定义、目的、意义，以及电网规划的层次和流程；教材章节：第一章 电网规划概述内容：电网规划基本概念、规划目的与意义、规划层次与流程。
2. 电网结构及其优化：讲解电网结构的基本类型，探讨电网优化的方法与策略；教材章节：第二章 电网结构及其优化内容：电网结构类型、优化方法与策略。
3. 负荷预测与电力需求分析：介绍负荷预测的基本方法，分析电力需求的特点和影响因素；教材章节：第三章 负荷预测与电力需求分析内容：负荷预测方法、电力需求特点与影响因素。
4. 线路敷设与设备选型：阐述线路敷设的原则和注意事项，介绍常用设备及其选型方法；教材章节：第四章 线路敷设与设备选型内容：线路敷设原则、设备选型方法。
5. 电网规划案例分析：分析典型电网规划案例，总结经验教训，提高学生实际操作能力；教材章节：第五章 电网规划案例分析内容：典型电网规划案例、经验教训。
6. 电网规划软件应用：介绍电网规划软件的功能、操作方法，指导学生进行实践操作；教材章节：第六章 电网规划软件应用内容：软件功能、操作方法、实践操作。
《电网规划课程设计》指导书长沙理工大学电气与信息工程学院孙春顺一:设计要求及原始材料1 设计任务本次电力系统规划设计是根据给定的发电厂、变电所原始资料完成如下设计： 1.1 确定供电电压等级；1.2 初步拟定若干待选的电力网接线方案； 1.3 发电厂、变电所主变压器选择； 1.4 电力网接线方案的技术、经济比较； 1.5 输电线路导线截面选择； 1.6 调压计算。
2 原始资料2.1 发电厂、变电所相对地理位置及距离2.2 发电厂技术参数装机台数、容量：4×75（MW ） 额定电压（kV ）：10.5KV 额定功率因数8.0cos =e ϕ2.3 负荷数据及有关要求3 课程设计任务说明及注意事项3.1 确定电网供电电压等级应考虑变电所负荷大小、变电所与发电厂的距离。
3.2 初步拟定若干待选的电力网接线方案需考虑发电厂、变电所的相对地理位置、距离，变电所负荷的大小、对供电可靠性的要求。
3.3 选择发电厂、变电所主变压器台数、容量及电气主接线形式应注意：（1）发电厂主变压器至少两台，变电所主变压器一般按两台考虑。
（2）发电厂电气主接线可采用有母线接线、单元接线或扩大单元接线；变电所电气主接线一般采用有母线接线或桥形接线。
（3）选择发电厂主变压器容量时，应注意：发电厂低压母线负荷直接从发电机出口供电（没有经过主变压器），具体按如下方式考虑：① 若采用单元接线、且没有发电机电压负荷，主变压器容量只需与发电机容量配套；② 若采用单元接线、但有发电机电压负荷，主变压器容量应满足：扣除机端最小负荷、厂用电后，保证将全部剩余功率送入系统；③ 若采用有母线接线，当机端母线上最大一台发电机故障或检修时，主变压器应能从系统倒送功率保证机端负荷的需要；④ 若发电机端母线上接有多台主变压器，当其中容量最大一台主变压器因故退出运行时，其它主变压器应在允许的过负荷范围内保证输送全部剩余功率的70％以上。
（4）变电所主变压器容量按容载比等于1.6考虑，即：6.1==maxP S K3.4 电力网接线方案的技术性比较内容包括：供电可靠性、电压质量、运行灵活性、电网将来发展的适应性等，此次课程设计只要求作定性分析。
电网规划课程设计5一、教学目标本课程的教学目标是让学生掌握电网规划的基本原理和方法，能够运用所学知识进行简单的电网规划工作。
具体分为以下三个部分：知识目标：使学生了解电网规划的基本概念、电网规划的流程和电网规划的主要方法。
技能目标：培养学生运用电网规划的基本原理解决实际问题的能力，能够独立完成简单的电网规划工作。
情感态度价值观目标：培养学生对电网规划工作的热爱和责任感，让学生了解电网规划工作对社会发展的重要性。
二、教学内容本课程的教学内容主要包括电网规划的基本概念、电网规划的流程、电网规划的主要方法等。
具体安排如下：1.第一章：电网规划概述2.第二章：电网规划的流程3.第三章：电网规划的方法4.第四章：电网规划案例分析三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法相结合的方式进行教学。
具体方法如下：1.讲授法：用于讲解电网规划的基本概念、基本原理和方法。
2.案例分析法：通过分析实际案例，使学生更好地理解电网规划的流程和方法。
3.讨论法：学生进行分组讨论，培养学生的团队协作能力和解决问题的能力。
4.实验法：安排适当的实验课程，让学生亲手操作，加深对电网规划方法的理解。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：《电网规划基础》2.参考书：相关的电网规划学术论文和书籍3.多媒体资料：相关的电网规划视频和动画4.实验设备：电网规划模拟软件和实验器材五、教学评估为了全面、客观、公正地评估学生的学习成果，我们将采用以下评估方式：1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估学生的学习态度和理解程度。
2.作业：布置适量的作业，要求学生在规定时间内完成，通过作业的完成质量评估学生的掌握程度。
3.考试：安排一次期中考试和一次期末考试，考试内容涵盖本课程的全部知识点，通过考试成绩评估学生的学习成果。
4.案例分析报告：要求学生分组完成一个电网规划案例的分析报告，通过报告的质量评估学生的实践能力。
电网规划设计课程设计一、课程目标知识目标：1. 让学生理解电网规划设计的概念、原则和方法，掌握电网基本结构及其功能。
2. 使学生了解我国电网发展的现状与趋势，掌握电网规划设计中的关键技术和主要指标。
3. 帮助学生掌握电力系统稳定性、可靠性和经济性的评价方法，并学会运用相关软件进行分析。
技能目标：1. 培养学生运用所学知识进行电网规划设计的能力，能够独立完成中小型电网规划方案。
2. 提高学生运用电力系统分析软件进行电网模拟和计算的能力，提高解决实际问题的能力。
3. 培养学生团队协作和沟通表达能力，能够就电网规划设计问题进行有效讨论。
情感态度价值观目标：1. 培养学生热爱电力事业，树立为我国电力事业发展贡献力量的意识。
2. 培养学生严谨求实的科学态度，注重实践和创新，提高自主学习能力。
3. 增强学生环保意识，关注电网规划设计与生态环境的和谐发展。
本课程旨在通过电网规划设计的学习，使学生在掌握专业知识的基础上，提高解决实际问题的能力，培养创新精神和团队合作意识，为我国电力事业发展储备高素质人才。
二、教学内容1. 电网规划设计基本概念：介绍电网规划设计的定义、任务和目标，以及电网规划的基本原则。
教材章节：《电网规划设计》第一章内容安排：2课时2. 电网结构及其功能：讲解电网的基本结构、电压等级和主要设备，分析电网的功能和作用。
教材章节：《电网规划设计》第二章内容安排：3课时3. 我国电网发展现状与趋势：分析我国电网发展的历程、现状及未来发展趋势。
教材章节：《电网规划设计》第三章内容安排：2课时4. 电网规划设计关键技术：介绍电网规划设计中涉及的关键技术，如优化算法、可靠性评估、经济性分析等。
教材章节：《电网规划设计》第四章内容安排：4课时5. 电网规划设计主要指标：讲解电网规划设计中常用的评价指标，如供电可靠性、供电质量、电网损耗等。
教材章节：《电网规划设计》第五章内容安排：3课时6. 电力系统分析软件应用：培养学生运用电力系统分析软件进行电网模拟、计算和分析的能力。
教师批阅目录第一章任务要求 (2)1 电网规划课程设计（4） (3)第二章电网接线方案设计 (4)1.概况 (4)2.有功平衡计算 (4)3.电网接线方案的选择 (5)4.初步潮流计算 (7)5.输电线路电压等级选择 (9)6.发电厂与变电所主接线方式的选择 (12)7.变压器的选择 (13)8.输电线路导线截面的选择 (14)9.规划方案的经济性比较 (24)10.调压计算 (28)第三章设计总结与体会 (36)第四章原始资料 (39)参考资料 (41)教师批阅摘要：本课程设计要求按照给定的数据，依照国民经济应用的要求设计一个供电、变电、输电、分配和消费的电力系统。
本次电力系统规划设计是根据给定的发电厂、变电所原始材料完成一系列的设计，该电力系统包括一个发电厂、三个负荷、若干输电线路，同时考虑该系统与外系统连接，保证外系统供电。
本次设计备选方案8套，通过潮流计算，选择线路，经济运行等因素考虑，选择出最佳方案。
本次设计考虑到供电的可靠性、经济性和调度的灵活性。
关键字：电力系统设计，潮流计算，供电可靠性，经济性Abstract：The curriculum design in accordance with the requirements of the given data,in accordance with the economic application requirements for the design of a powersupply, substation, transmission, distribution and consumption of electric power system.The planning and design of power system is the basis of the power plant, substation oforiginal material to complete a series of design, the power system includes a powerplant, a three load, several transmission lines, while considering the system andexternal system connection, ensure power supply system. The design scheme of 8 sets,through the flow calculation, selection circuit, economic operation and other factors tochoose the best option. The design take the consideration of power supply reliability,economy and scheduling flexibility.Key Words：Design of power system, power flow calculation, power supply reliability.教师批阅第一章任务要求1 电网规划课程设计（4）1.1 发电厂、变电所相对地理位置及距离1.2 发电厂和等值系统技术参数(1) 发电厂A ：火电厂装机4台 100MW 2台 U GN =10.5KV cosφN =0.85 150MW 2台 U GN =10.5KV cosφN =0.9 (2)变电站S 与等值系统：220kv 变电站S 与某等值系统双回线LGJ-400相联，该系统总装机容量为1000MW ，平均功率因数为0.85，其最大综合负荷为1200MW ，cosφN =0.9。

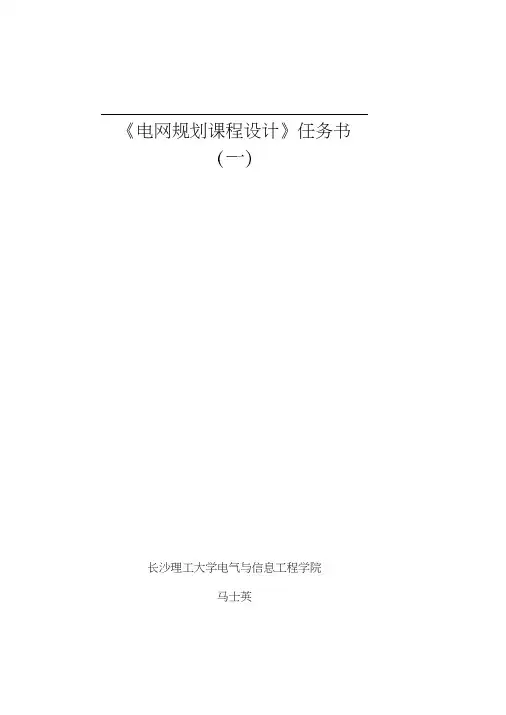

《电网规划课程设计》任务书长沙理工大学电气与信息工程学院马士英1设计任务本次电力系统规划设计是根据给定的发电厂、变电所原始资料完成如下设计: 1.1确定供电电压等级；1.2初步拟定若干待选的电力网接线方案； 1.3发电厂、变电所主变压器选择； 1.4电力网接线方案的技术、经济比较； 1.5输电线路导线截面选择； 1.6调压计算。
2原始资料2.1发电厂、变电所相对地理位置及距离无穷大系统2.2发电厂技术参数装机台数、容量：4X 50 ( MW ) 额定电压(kV ): 10.5KV 额定功率因数COS e0.8最小运行方式为三台机运行2.3负荷数据及有关要求3设计要求3.1设计中应严格遵守课程设计的规章制度，按时到设计教室进行设计，任何人不得迟到、早退和无辜缺席；3.2同学应根据设计要求独立完成课程设计任务，同组成员之间可以商量讨论，但严禁相互抄袭；3.3设计完成后，每个同学应提交打印的设计说明书一份，课程设计说明书编写和电路图绘制应附和规范要求；3.4按时参加课程设计答辩。
《电网规划课程设计》任务书长沙理工大学电气与信息工程学院马士英1设计任务本次电力系统规划设计是根据给定的发电厂、变电所原始资料完成如下设计:1.1确定供电电压等级；1.2初步拟定若干待选的电力网接线方案；1.3发电厂、变电所主变压器选择；1.4电力网接线方案的技术、经济比较；1.5输电线路导线截面选择；1.6调压计算。
2原始资料2.1发电厂、变电所相对地理位置及距离发电厂最小运行方式为两台机运行3设计要求3.1设计中应严格遵守课程设计的规章制度，按时到设计教室进行设计，任何人不得迟到、早退和无辜缺席；3.2同学应根据设计要求独立完成课程设计任务，同组成员之间可以商量讨论，但严禁相互抄袭；3.3设计完成后，每个同学应提交打印的设计说明书一份，课程设计说明书编写和电路图绘制应附和规范要求；3.4按时参加课程设计答辩。
《电网规划课程设计》任务书（三）长沙理工大学电气与信息工程学院马士英1设计任务本次电力系统规划设计是根据给定的发电厂、变电所原始资料完成如下设计: 1.1确定供电电压等级；1.2初步拟定若干待选的电力网接线方案； 1.3发电厂、变电所主变压器选择； 1.4电力网接线方案的技术、经济比较； 1.5输电线路导线截面选择； 1.6调压计算。
电网规划设计课程设计一、教学目标本课程旨在帮助学生掌握电网规划设计的基本理论、方法和实践技能。
通过本课程的学习，学生将能够：1.知识目标：理解电网规划设计的基本概念、原理和方法；熟悉电网规划的基本流程和关键技术；掌握电网设计的基本方法和注意事项。
2.技能目标：能够运用所学知识进行电网规划方案的设计和分析；具备解决电网规划设计中实际问题的能力；熟练使用相关电力系统分析和设计软件。
3.情感态度价值观目标：培养学生对电网规划工作的兴趣和热情，增强社会责任感和职业使命感；培养学生团队协作、创新思考和持续学习的意识。
二、教学内容本课程的教学内容主要包括以下几个部分：1.电网规划设计基本概念：介绍电网规划设计的基本概念、原理和方法，使学生了解电网规划的本质和目的。
2.电网规划基本流程和技术：讲解电网规划的流程、关键技术和方法，如负荷预测、网络拓扑、设备选型、短路电流分析等。
3.电网设计基本方法：阐述电网设计的方法和步骤，如电气设备的选择、线路参数的计算、保护配置等。
4.电网规划设计案例分析：分析实际电网规划案例，使学生能够将所学知识运用到实际工作中。
5.相关软件应用：介绍电网规划和设计中常用的软件工具，如PowerWorld、PSS/E等，并指导学生进行实际操作。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学：1.讲授法：通过讲解电网规划设计的基本概念、原理和方法，使学生掌握相关理论知识。
2.案例分析法：通过分析实际电网规划案例，培养学生解决实际问题的能力。
3.讨论法：学生进行小组讨论，激发学生的思考和创新意识。
4.实验法：引导学生进行电网规划和设计实验，提高学生的动手能力和实践技能。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的学习资料。
2.参考书：提供相关领域的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的PPT、教学视频等，提高课堂教学效果。
一、设计任务书和原始资料 (2)二、电网接线初步方案的拟定与比较 (3)1、初步接线方案的拟定依据 (3)2、计划拟定的方案 (3)3、初步潮流计算 (5)4、方案经济性初步比较 (8)三、电网接线方式的选择与经济技术比较 (9)1、发电厂,变电站主接线方式的选择 (9)2、发电厂、变电所主变压器的选择 (11)3、电压等级的确定 (13)4、方案三的导线截面积选择 (14)5、方案四的导线截面积选择 (16)6、方案三与方案四的经济性比较 (16)四、调压计算 (18)1、最大负荷情况下的潮流和压降计算 (19)2、最小负荷情况下的潮潮流和压降计算 (19)3、变压器的分接头选择 (20)五、参考文献 (22)六、电网课程设计心得 (23)一、设计任务书和原始资料1．发电厂、变电所相对地理位置及距离如图1所示（距离单位为kM）。
图1 发电厂、变电所相对地理位置及距离2．发电厂技术参数3．负荷数据及有关要求二、电网接线初步方案的拟定与比较 1、初步接线方案的拟定依据本次课程设计的答题思路是，首先根据任务书上的发电厂和变电所的相对地理位置，作出大致的8-9个供电可靠性比较合理，线长较省的地理接线图方案，然后假设全网的输电线路都是一个型号的电力线路，将整个电网均一化，利用均一网的潮流分布计算公式，确定整个线路上的初步潮流分布。
通过负荷矩（即输电线路的电能指标）和线长（即输电线路的一次投资量指标）进行筛选，选出两个备选方案进行精确潮流计算。
在电力系统中，对于Ⅰ类负荷要求任何情况下不能断电，Ⅱ类负荷要求尽可能保证供电，必要时可以断电。
1.1.2．电力电量平衡计算：发电厂：MW P A 300754=⨯= MVA S A 375= 负荷：○1发电厂：MW P AL 25max = MW P AL 15min =○2变电所：MW P L 210706080max 123=++= MW P L 105353040min 123=++=2、计划拟定的方案根据上述原则可列出可能的各种电网接线初步方案如图（可能还有其他方案）3、初步潮流计算初步方案并未确定导线截面积，因此先按均一网对其进行初步功率分布的计算。
注：1、此任务书应由指导教师填写。
2、此任务书最迟必须在课程设计开始前三天下达给学生。
学生送交全部文件日期 2013/1/11学生（签名）洪卫东《工程概预算实验》：土建工程施工图预算编制1. 施工图2. 设计说明：（1）本工程为单层砖混结构，M5混合砂浆砌一砖内外墙及女儿墙，在檐口处设C20 钢筋混凝土圈梁一道，在外墙四周设C20钢筋混凝土构造柱。
（2）基础采用现浇C20钢筋混凝土带型基础、M5水泥砂浆砌砖基础；C20钢筋混凝土地圈梁。
（3）屋面做法：柔性防水屋面。
面层：细砂撒面；防水层：三布四涂防水；找平层：1：2.5水泥砂浆20mm厚；找坡层：1：6水泥炉渣找坡（最薄处厚10mm）；基层：预应力空心屋面板；落水管采用110UPVC塑料管。
（4）室内装修做法：A. 地面：面层：1：2.5带嵌条水磨石地面，15mm厚；找平层：1：3水泥砂浆，20mm厚；垫层：C10混凝土，80mm厚；基层：素土夯实。
B：踢脚线：高150mm，同地面面层做法。
C. 内墙面：混合砂浆抹灰，面层刷106涂料两遍。
D. 天棚面：基层：预制板底面清刷、补缝；面层：混合砂浆抹灰，面层刷106涂料两遍。
（5）室外装修做法如下：A. 外墙面：混合砂浆抹灰，普通水泥白石子水刷石面层。
B. 室外散水：C15混凝土提浆抹光，60mm厚。
（6）门窗：如下表所示（其中木门刷聚氨酯漆三遍）。
（7）门窗过梁：门洞上加设过梁，长度为洞口宽加500mm，断面为240mm*120mm。
窗洞上凡圈梁代过梁处，底部增加1Φ14钢筋，其余钢筋同圈梁。
3. 施工说明：（1）场地为普通土，开挖时需要放坡，放坡系数k＝0.5，工作面宽度c=300mm；（2）本工程余土均用胶轮车运至场外200m处。
（3）预制板由某预制构件厂加工，厂址距施工现场5km。
4. 其他文字说明（1）工程量计算规则，以《湖南省单位估价表》中的规定为准；（2）有关费率资料如下：其他直接费取3.0％，现场经费取6.44％，间接费7.61％，利润取5.0％，税金取3.41％。
电网规划课程设计摘要经济发展，电力先行。
电力工业是国家的基础工业，在国家建设和国民经济发展中占据十分重要的地位。
而由于电能的不能储的特殊特性，存须随时保持有功功率和无功率的平衡。
电力工业发展的经验告诉我们，电力系统愈大，调度运行就愈合理，经济效益愈好，应变事故的能力就越强，这也是我国电力工业必然的发展趋势。
然而联合电网也是由地方电力网相互联接而成的。
要满足国民经济发展的要求，电力工业必须超前发展，因此，做好电力规划，加强电网的建设，具有前瞻意识是十分重要的。
电力规划是根据社会经济发展的需求，能源资源和负荷的分布，确定合理的电源结构和战略布局。
确立电压等级，输电方式和合理的网架结构等，电力规划合理与否，事关国民经济的发展，直接影响电力系统今后的运行的稳定性，经济性，电能质量的好坏和未来的发展。
关键词:地区电网；规划设计；潮流计算；技术比较；调压计算目录1. 引言 (1)1 原始资料： (1)1.1 设计任务 (1)1.2.1 技术参数 (2)1.2.2 数据及有关要求 (2)2. 电网接线初步方案的拟定与比较 (4)2.1.1系统最大负荷： (5)2.1.2系统最小负荷： (5)2.1.3 拟定依据： (5)2.4初步潮流分布计算结果比较各种接线方案 (8)2.5 电压等级的确定 (10)3. 电网接线方案的技术经济比较 (10)3.1发电厂，变电站主接线方式的选择 (11)3.1.1发电厂A接线方式的选择 (11)3.1.2变电所接线方式的选择 (11)3.2发电厂、变电所主变压器的选择 (11)3.2.1.确定发电厂变压器容量及损耗 (11)3.2.2.确定变电所变压器容量及损耗 (13)3.3输电线路型号的选择 (17)3.3.1导线截面积选择依据 (17)3.3.2方案三导线截面积的选择 (17)3.4.3 方案六导线截面选择 (19)3.5方案技术经济比较 (21)3.5.1技术比较 (21)3.5.2经济比较 (22)4. 调压计算 (30)4.1调压原则 (30)4.2 最大、最小负荷情况下的潮流计算 (30)4.2.1 各变压器的参数计算 (30)4.2.2最大负荷最终潮流分布 (33)4.2.4 最小负荷最终潮流分布 (36)4.3变压器分接头的选择 (40)5. 总结与心得 (44)5.1 总结 (44)5.2 心得 (45)附录1.引言根据电能生产、输送、消费的连续性，瞬时性，重要性的特点，对电力系统的运行也必须保证对第一类负荷的不间断供电，对第二类负荷的供电可靠性，同时，保证良好的电能质量，除此之外降低变换、输送、分配时的损耗，保证系统虑供电的可靠性、灵活性和经济性的基础上，使方案达到最合理化。
长沙理工大学计算机与通信工程学院《计算机网络》课程设计报告院 系 计算机与通信工程 专 业 通信工程 班 级 通信1101班 学 号 201154080132 学生姓名 杨成栋 指导教师 吴佳英 课程成绩 完成日期 2014年7月4日课程设计成绩评定院系计算机与通信工程专业通信工程班级通信1101班学号201154080132学生姓名杨成栋指导教师吴佳英指导教师对学生在课程设计中的评价评分项目优良中及格不及格学习态度与遵守纪律情况课程设计完成情况课程设计报告的质量指导教师成绩指导教师签字年月日课程设计答辩组对学生在课程设计中的评价评分项目优良中及格不及格课程设计完成情况课程设计报告的质量课程设计答辩答辩组成绩答辩组长签字年月日课程设计综合成绩注：课程设计综合成绩＝指导教师成绩×60%＋答辩组成绩×40%课程设计任务书计通学院通信工程专业课程名称计算机网络课程设计时间2013/2014学年第2学期18～19周学生姓名杨成栋指导老师吴佳英题目长沙理工大学教学楼的网络规划-----IP地址与VLAN规划主要内容：(1) 了解网络规划和设计的基本原理(2) 了解IP规划的基本原则，了解vlan规划的基本原则(3) 在另一个同学的网络拓扑图的基础上进行IP地址与VLAN规划要求：(1)综合运用计算机网络基本理论和网络工程设计的方法设计本实验。
(2)学会文献检索的基本方法和综合运用文献的能力。
(3)通过课程设计培养严谨的科学态度，认真的工作作风和团队协作精神。
应当提交的文件：(1)课程设计学年论文。
(2)课程设计附件（相关图纸、设备配置清单、报告等）。
长沙理工大学教学楼的网络规划-----IP地址与VLAN规划学生姓名：杨成栋指导老师：吴佳英摘要随着校园网规模的不断扩大，用户不断增加，网络应用也不断增长，网络变得越来越拥挤。
冲突不断产生，管理难度日益加大。
为了有效地提高网络管理的灵活性，提高网络效率和网络安全性，一个合理的VLAN规划给网络的管理更加有效。
目录前言 (3)第一章设计任务书和原始资料 (4)第二章电网接线初步方案设计 (7)第一节：电网接线初步方案的选择与供电电压等级的确定 (7)第二节：电网接线方案的技术经济比较 (15)第三节：输电线型号的选择 (22)第四节：方案技术经济比较 (31)第三章调压计算 (38)课程设计总结 (45)前言经济发展，电力先行。
电力工业是国家的基础，在国民经济发展中占据十分重要的地位。
电能是一种不能储存的、无形的二次能源，发电、变电、输送、分配和消费几乎是在一瞬间完成，必须保持有功和无功功率的平衡。
同时为了满足消费需求，保证生产生活的稳定，所发电能要满足经济性好、可靠性高、电能质量高等要求。
经验告诉我们，在现阶段，联合电力系统是保证供电可靠性、经济性和高质量的最好的办法，而这也是我国电力行业发展的趋势。
通过联络线路将几个地方电力系统连接起来所形成的电力系统称为联合电力系统。
联合电力系统可以合理利用能源、减少系统备用容量、装设高效率的大容量机组，提高电力系统运行的经济性；系统间相互支援可以提高系统的供电可靠性；系统容量越大抗干扰能力越强，可以减小系统受到干扰（负荷变化）时的频率波动和电压波动，提高电能质量。
要建好大规模的安全可靠的联合电力系统，必须做好规划，加强电力规划和电网建设。
电力规划是根据社会经济发展的需求，能源资源和负荷的分布，确定合理的电源结构和战略布局，确定电压等级、输电方式和合理的网架结构等。
电力规划的合理与否，事关国民经济的发展，直接影响到今后电力网络运行的稳定性、经济性、可靠性以及未来经济的发展。
该课程设计要求按照给定的数据，依照国民经济应用的要求设计一个供电、变电、输电、分配和消费的电力系统。
该电力系统包括一个发电厂、三个变电所、若干输电线路，同时考虑该系统为联合电力系统的一子系统，其联络线可视为无穷大系统。
设计的要求是该电力系统应满足一定的供电可靠性、稳定性和经济性，电能质量高，同时运行方式灵活，适应多种负荷变化情况。
电网计划课程设计计划说明书前言课程设计的目的是通过一个工程设计，巩固和加深对课程所学内容即理论知识的明白得，专门是对电力系统稳态分析课程所学知识的明白得等等。
因此，它是课程教学的重要环节。
《电网计划课程设计》是在学完《电力系统稳态分析》课程后进行的综合训练，是将所学知识转化为解决问题能力的重要环节之一，其目的在于：1、培育学生分析问题和独立解决问题的能力；2、培育学生理论联系实际的能力，成立必要的工程概念。
3、培育初步的技术经济分析能力，树立从技术、经济等方面综合考虑问题的观点，初步学习工程经济的计算方式。
要做好课程设计，第一明白得任务书所规定的设计任务，设计进程中要去独立试探，提出问题、分析问题，并提出解决问题的方式，关于所提出的技术方案应有深切的技术经济分析，应有自己的观点和独到的观点。
所提出的课程设计功效应知足：分析正确、方案合理、内容详实，格式标准。
电力系统计划色剂的大体任务应包括：确信计划范围及计划期限、负荷预测、电力电量平稳、变电容量估量、变电站布点及电网计划。
依照课程设计的学习安排及课程设计所学的理论知识，和上述电力系统计划设计的大体任务来看，本课程设计的任务是，在计划范围及计划期限已经确信，负荷预测，电力电量平稳、变电容量估量、变电站布点已完成的前提下，依照附录所给出的资料，对符合计划的电网进行计划设计。
要求对多个方案进行技术经济比较和分析，选择出最优方案，并对所选方案进行必要的技术计算（如潮流计算，调压计算等），提出解决技术问题的方法。
本次课程设计是电网计划设计的简化。
1 设计任务本次电力系统计划设计是依照给定的发电厂、变电所原始资料完成如下设计：确信供电电压品级；初步拟定假设干待选的电力网接线方案；发电厂、变电所主变压器选择；电力网接线方案的技术、经济比较；输电线路导线截面选择；调压计算。
2 原始资料发电厂、变电所相对地理位置及距离发电厂技术参数装机台数、容量：4×75（MW）额定电压（kV）：ϕ额定功率因数8.0cos=e压品级。
电力网规划设计课程设计一、课程目标知识目标：1. 让学生掌握电力系统基本概念，了解电力网的组成及运行原理。
2. 使学生了解电力网规划设计的基本原则，掌握电力网规划设计的流程和方法。
3. 帮助学生理解电力网可靠性、经济性、安全性等方面的评价指标及其在规划设计中的应用。
技能目标：1. 培养学生运用所学知识进行电力网初步规划设计的能力，能独立完成小型电力网的规划设计。
2. 提高学生运用专业软件进行电力网模拟分析的能力，能对电力网进行简单的优化调整。
3. 培养学生团队协作、沟通表达、问题分析解决等综合能力。
情感态度价值观目标：1. 培养学生对电力工程领域的兴趣，激发学生从事电力行业的热情。
2. 引导学生树立正确的能源观念，关注能源、环保等社会问题，增强社会责任感。
3. 培养学生严谨的科学态度，敢于创新，追求卓越。
本课程针对高年级学生，结合电力系统相关课程，以实用性为导向，注重理论联系实际。
通过本课程的学习，使学生能够掌握电力网规划设计的基本知识和技能，培养解决实际问题的能力，同时培养学生对电力行业的热爱和责任感。
课程目标具体、可衡量，为后续教学设计和评估提供明确方向。
的内容。
教学内容应与课程目标紧密相关，突出重点和难点，注重理论与实践相结合，以下是一个参考示例：教学内容：1. 电力系统基本概念：包括电力系统的组成、电力网的分类及其运行原理，旨在为学生提供电力网规划设计的理论基础。
2. 电力网规划设计原则：讲解安全性、可靠性、经济性等原则，并分析其在实际规划设计中的应用。
- 安全性：介绍电力网的电气安全、系统稳定等要求。
- 可靠性：讲解电力网的可靠性指标，如供电可靠率、停电持续时间等。
- 经济性：探讨降低电力网建设和运行成本的方法。
3. 电力网规划设计流程：详细阐述从负荷预测、电网规划到设备选型的整个规划设计流程。
- 负荷预测：教授负荷预测的基本方法，如时间序列分析、回归分析等。
- 电网规划：介绍电网结构设计、线路和变压器选型等关键步骤。
长沙理工电网规划课程设计一、课程目标知识目标：1. 让学生掌握电网规划的基本原理和方法，理解电网结构、运行特性和规划要求。
2. 使学生了解长沙地区电网的现有布局，掌握电网规划的相关技术指标和数据。
3. 引导学生运用所学知识，针对实际案例进行分析，提高解决电网规划问题的能力。
技能目标：1. 培养学生运用电网规划软件进行电网模拟和优化的能力。
2. 培养学生运用数据分析方法，对电网规划结果进行评估和调整。
3. 提高学生的团队协作能力，学会与他人共同完成电网规划项目。
情感态度价值观目标：1. 培养学生热爱电力事业，树立为我国电力事业发展贡献力量的信念。
2. 培养学生严谨、求实的科学态度，养成良好的学习习惯。
3. 增强学生的环保意识，理解电网规划与环境保护的关系，关注可持续发展。
课程性质：本课程为实践性较强的专业课程，结合长沙地区电网实际，培养学生的电网规划能力。
学生特点：学生具备一定的电力系统基础知识，具备初步的编程和数据分析能力。
教学要求：注重理论与实践相结合，强调实际操作，提高学生的实际应用能力。
将课程目标分解为具体的学习成果，以便进行教学设计和评估。
二、教学内容1. 电网规划基本原理：包括电网规划的目标、原则、主要内容和方法，结合教材第一章内容，让学生对电网规划有全面的认识。
2. 长沙地区电网现状分析：分析长沙地区电网的结构、运行特性和发展需求，对应教材第二章，了解实际电网情况。
3. 电网规划技术指标与数据处理：讲解电网规划中的主要技术指标，如电压水平、线损率、供电可靠性等，学习教材第三章内容，掌握数据处理方法。
4. 电网规划软件应用：学习使用电网规划软件进行电网模拟、优化和分析，结合教材第四章，提高实践操作能力。
5. 电网规划案例分析与评价：分析典型电网规划案例，学习评价方法，对应教材第五章，培养学生解决实际问题的能力。
6. 电网规划与环境保护：探讨电网规划与环境保护的关系，了解环保要求，参考教材第六章，强化学生的环保意识。
一、设计任务书和原始资料 (2)二、电网接线初步方案的拟定与比较 (3)1、初步接线方案的拟定依据 (3)2、计划拟定的方案 (3)3、初步潮流计算 (5)4、方案经济性初步比较 (8)三、电网接线方式的选择与经济技术比较 (9)1、发电厂,变电站主接线方式的选择 (9)2、发电厂、变电所主变压器的选择 (11)3、电压等级的确定 (13)4、方案三的导线截面积选择 (14)5、方案四的导线截面积选择 (16)6、方案三与方案四的经济性比较 (16)四、调压计算 (18)1、最大负荷情况下的潮流和压降计算 (19)2、最小负荷情况下的潮潮流和压降计算 (19)3、变压器的分接头选择 (20)五、参考文献 (22)六、电网课程设计心得 (23)一、设计任务书和原始资料1．发电厂、变电所相对地理位置及距离如图1所示（距离单位为kM ）。
S21A75655570无限大系统4355403图1 发电厂、变电所相对地理位置及距离2．发电厂技术参数发电厂A 装机台数、容量（MW ） 4×75 额定电压（kV ） 10.5 额定功率因数e ϕcos0.83． 负荷数据及有关要求厂项 站 目发电厂 变电所 A 1 2 3 最大负荷（MW ） 25 80 60 70 最小负荷（MW ） 15 40 30 35 功率因数ϕcos0.85 0.85 0.9 0.85 m ax T (h)5000 6000 5500 5000 低压母线电压(kV)10 10 10 10 调压要求最大负荷(%)2～552.52.5最小负荷(%) 2～5 0 7.5 7.5 各类负荷(%) I 类 30 0 35 30 II 类25503030二、电网接线初步方案的拟定与比较 1、初步接线方案的拟定依据本次课程设计的答题思路是，首先根据任务书上的发电厂和变电所的相对地理位置，作出大致的8-9个供电可靠性比较合理，线长较省的地理接线图方案，然后假设全网的输电线路都是一个型号的电力线路，将整个电网均一化，利用均一网的潮流分布计算公式，确定整个线路上的初步潮流分布。
通过负荷矩（即输电线路的电能指标）和线长（即输电线路的一次投资量指标）进行筛选，选出两个备选方案进行精确潮流计算。
在电力系统中，对于Ⅰ类负荷要求任何情况下不能断电，Ⅱ类负荷要求尽可能保证供电，必要时可以断电。
1.1.2．电力电量平衡计算：发电厂：MW P A 300754=⨯= MVA S A 375= 负荷：○1发电厂：MW P AL 25max = MW P AL 15min =○2变电所：MW P L 210706080max 123=++= MW P L 105353040min 123=++=2、计划拟定的方案根据上述原则可列出可能的各种电网接线初步方案如图（可能还有其他方案）3、初步潮流计算初步方案并未确定导线截面积，因此先按均一网对其进行初步功率分布的计算。
均一网初步功率分布的计算公式如下：S=∑∑==ni ini ii ZZS 1*1*即：∑∑===ni ini ii LLS S 11发电厂、变电所的最大负荷时的运算负荷（不计变压器损耗）如表1所示：厂项 站目 发电厂 变电所 A1 2 3 最大负荷（MW ） 25 80 60 70 最小负荷（MW ） 15 40 30 35 功率因数ϕcos0.850.850.90.85以方案九计算为例，详细计算过程如下：将电网在S 点拆开，得到两端供电网络如图2-3所示m mm S l S l=∑∑5.15554055707555*60)5540(*)275()554055(*80)55405570(*70=++++++-+++++++=线路总长度：L=L s3+L 31+L 1a +L a2+L 2s =75+70+55+40+55=295（km ） 线路总负荷矩：P 2L=P 2s3*75+P 231*70+P 21a *55+P 2a2*40+p 22s ’*55=711625方 案线路长度（KM ）负荷矩∑P 2·L (kw ·km)373 731344.262383 785059.769 406 498087.5 421 561460 383 1215425 330 1749500335 1192625368 714190.38295 2366923.754、方案经济性初步比较计算结果比较如下表4.1比较依据Ⅰ供电可靠性Ⅱ电能质量Ⅲ运行维护的方便性Ⅳ线路投资小 Ⅴ线路的功率损耗小 4.2方案的比较根据比较依据和表，知在满足供电可靠性前提下方案四、方案七线路投资、功率损耗较其它七种方案优。
因此选择方案四和方案七作为初步方案三、电网接线方式的选择与经济技术比较 1、发电厂,变电站主接线方式的选择1.1发电厂主接线方式的选择由于系统中均为中小型电厂，为了便于今后发电厂的扩建，并保证发电厂供给符合时的可靠性和经济性，所以低压侧采用单母线分段接法，接线如图类型 线路长度 (km) 负荷矩ΣP •L (MW •km) 技术性比较方案1 373 731344.262 供电可靠性一般、电能质量一般、维修方便 方案2 383 785059.769 供电可靠性一般、电能质量一般、维修方便 方案3 406 498087.5 供电可靠性高、电能质量较好、维修方便 方案4 421 561460 供电可靠性高、电能质量较好、维修方便 方案5 383 1215425 供电可靠性较差、电能质量一般、维修方便 方案6 330 1749500 供电可靠性较差、电能质量一般、维修方便 方案7 335 1192625 供电可靠性一般、电能质量一般、维修方便 方案8 368 714190.385 供电可靠性一般、电能质量一般、维修方便 方案92952366923.75供电可靠性差、电能质量较差、维修方便发电厂主接线1.2变电所主接线方式的选择：在电网中，若是两回输电线路接入变电所的情况，变电所采用桥式接法，主变低压侧采用双母线供电；若有三回以上的线路接入变电所，采用主变高压侧单母线，低压侧双母线的接线方式，接线如图变电所主接线2、发电厂、变电所主变压器的选择2.1、确定发电厂变压器容量min (1)0.7()/(1)cos GN NinP kp S S n ϕ-=--∑其中：GNP ——发电厂发出的最大有功功率；Kp ——发电厂厂用电率，这里取0.01；cos n ϕ——发电厂的功率因数； minS ——发电厂所带的最小负荷；n ——主变台数，此处n=2发电厂A:SNi=83.125MVA2.2、确定变电所变压器容量 按容载比选择：由公式：1zNii S=∑kS max =10.6/(1)zni Ni i S S n ==-∑其 中：K ——容载比，此处k=1.6；n ——主变台，此处n=2 变电所1：1zNii S=∑6.1max ⨯=S=12810.6/(21)zni Ni i S S ==-∑=76.8MVA变电所2：1zNii S=∑6.1max ⨯=S=9610.6/(21)zni Ni i S S ==-∑=57.6MVA变电所3：1zNii S=∑6.1max ⨯=S=11210.6/(21)zni Ni i S S ==-∑6.1max ⨯=S=67.2 MVA根据上面的计算，选择发电厂和变电所的变压器如下表参数名发电厂和变电所台数变压器型号变比空载电流I0%空载损耗P0短路损耗P K短路电压比U K%发电厂A 4 SFPL-90000/11010.5/121±2×2.5%/10.50.7A 75KW 440KW 10.5KV变电站1 2 SFPL-90000/110110±2×2.5%/10.50.7A 75KW 440KW 10.5KV变电站2 2 SFPL-63000/220110±2×2.5%/10.50.9A 70 KW260KW10.5 KV变电所3 2 SFPL-90000/110110±2×2.5%/10.50.7A 75KW 440KW 10.5KV3、电压等级的确定方案三的初步潮流计算如下方案四的初步潮流计算确定依据如下表电压等级确定依据额定电压（KV ） 输送功率（KW ） 输送距离（KM ） 35 2000～10000 20～50 60 3500～30000 30～100 110 10000～50000 50～150 220100000～500000100～300根据初步潮流分布并考虑到实际电能输送情况和线路检修时个别线路的潮流会增大，最终均选择110KV 的电压等级。
4、方案三的导线截面积选择导线截面选择的原则：按计算所得初步功率分布、按经济电流密度选择进行选择。
由公式JI S mas js 计算得到导线截面进行。
架空输电线路导线经济电流密度（A / mm 2）年最大负荷利用小时数T max 3000以下 3000～5000 5000以上 铝 1.65 1.15 0.90 铜3.002.251.75因为用的钢芯铝绞线，且年最大利用小时都在5000小时以上，所以J 取0.9。
较优方案各线路功率因数及导线截面计算：tan /arctan(/)cos cos[arctan(/)]33cos j N j N jQ PQ P Q P I S P S J U J U J φφφφ======截面计算后对照线路型号表选取后结果如下： 支路 线路型号 截面积 单位电阻 单位电抗 Sa1 LGJ-300 274.5 0.105 0.399 Sa2 LGJ-185 193 0.17 0.394 Sa3 LGJ-240 240 0.132 0.386 Sas LGJ-3003180.1050.3995、方案四的导线截面积的选择同方案三的计算方法，计算后对照线路型号表选取后结果如下：6.方案三与方案四电力网接线方案的技术、经济比较架空输电线路导线经济电流密度（A / mm2） 年最大负荷利用小时数T max 3000以下 3000～5000 5000以上 铝 1.65 1.15 0.90 铜3.002.251.75本次《电网规划课程设计》要求按年费用最小法进行规划方案的经济性比较，年费用最小的规划方案为经济性最好的方案。
规划方案年费用的计算范围包括：（1）输电线路的投资；（2）输电线路的年运行费用；（3）网络电能损失费。
规划方案的年费用计算方法ui i i ZNF n n +-++=1)1()1(000其中：NF ——规划方案的年费用Z ——折算至基准年（规划水平年）的总投资n ——电力工程经济使用年限（取25年）i ——电力工业投资回收系数（取 0.1）u ——基准年的年运行费用（取投资的5％）支路 线路型号 截面积 单位电阻 单位电抗 Sa1 LGJ-300 274.5 0.105 0.399 Sa2 LGJ-400 363 0.08 0.406 Sa3 LGJ-240 240 0.132 0.386 Sas LGJ-400 319 0.08 0.406 S2s LGJ-7061 0.450.425输电线路的投资指标110KV 架空输电线路单位投资指标 类 别 单位造价指标 LGJ －400 45万元／公里 LGJ －300 40万元／公里 LGJ －240 32万元／公里 LGJ －185 30万元／公里 LGJ －150 28万元／公里 LGJ －12025万元／公里电能损失费计算方法（1）由潮流计算结果得出全网最大损耗功率max P ∆；（2）根据附录中给出的年最大负荷利用小时数max T 、负荷功率因数ϕcos ，根据下表查出年最大负荷损耗时间max τ；（3）计算整个电网全年电能损耗max max P W τ∆=∆（Kwh ／年）； （4）按电力系统综合成本电价（取0.35元／Kwh ）计算电能损失费。
