长沙理工电力系统自动装置原理期末试卷

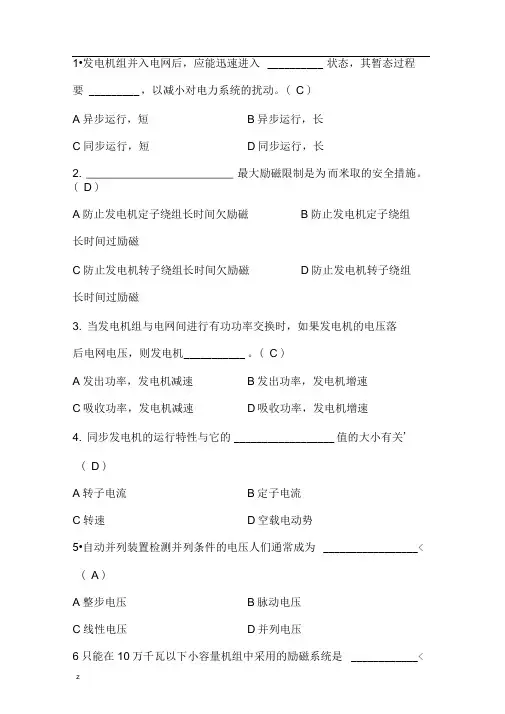

1•发电机组并入电网后，应能迅速进入__________ 状态，其暂态过程要 _________ ，以减小对电力系统的扰动。

( C )A异步运行，短B异步运行，长C同步运行，短D同步运行，长2. ________________________ 最大励磁限制是为而米取的安全措施。

( D )A防止发电机定子绕组长时间欠励磁B防止发电机定子绕组长时间过励磁C防止发电机转子绕组长时间欠励磁D防止发电机转子绕组长时间过励磁3. 当发电机组与电网间进行有功功率交换时，如果发电机的电压落后电网电压，则发电机___________ 。

( C )A发出功率，发电机减速B发出功率，发电机增速C吸收功率，发电机减速D吸收功率，发电机增速4. 同步发电机的运行特性与它的__________________ 值的大小有关' ( D )A转子电流B定子电流C转速D空载电动势5•自动并列装置检测并列条件的电压人们通常成为_________________< ( A )A整步电压B脉动电压C线性电压D并列电压6只能在10万千瓦以下小容量机组中采用的励磁系统是____________<A静止励磁机系统B直流励磁机系统C交流励磁机系统D发电机自并励系统7. ____________________________________ 自动低频减载装置是用来解决 __________________________________ 事故的重要措施之一（ C ）A少量有功功率缺额B少量无功功率缺额C严重有功功率缺额D严重无功功率缺额8. 并列点两侧仅有电压幅值差存在时仍会导致主要为_____________ 的冲击电流，其值与电压差成___________ 。

（ B ）A有功电流分量，正比B无功电流分量，正比C有功电流分量，反比D无功电流分量，反比9. 由于励磁控制系统具有惯性，在远距离输电系统中会引起 _________ 。

电力系统自动装置试卷及答案电力系统自动装置一、单项选择题(每小题2分，共20分)1.为防止断路器多次重合于永久性故障，重合闸装置接线中设置了( C )A.方向继电器B.差动继电器C.防跳继电器D.阻抗继电器2.衡量电能质量的重要指标是( C )A.有功功率、无功功率B.功率因数C.电压、频率和波形D.有功电度和无功电度3.准同步并列条件规定的允许电压差为不超过额定电压的( B )A. 3%～5%B. 5%～10%C. 10%～15%D. 15%～20%4.与正弦整步电压最小值所对应的相角差一定等于( A )A. 0度B. 90度C. 180度D. 270度5.我国电力系统220KV线路的故障类型中，有接近90%的故障是( C )A.三相短路B.两相短路C.单相接地短路D.两相接地短路6.在励磁调节器中，若电压测量采用12相桥式整流电路，则选频滤波电路的滤波频率应选为( D )HzA. 50 &nbsp;B. 300C. 600D. 12007.机端并联运行的各发电机组的调差特性( D )A.可以为负B.可以为零C.必须为零D.必须为正8.具有正调差特性的同步发电机，当输出的无功电流增大时，机端电压( D )A.不变B.增大C.以上两条都有可能D.减小9.励磁绕组上的瞬时过电压，会( C )A.烧坏转子铁芯B.危害系统运行的稳定性C.危害励磁绕组绝缘D.以上三项都有10.自动励磁调节器的强励倍数一般取( D )A. 2—2.5B. 2.5—3C. 1.2—1.6D. 1.6—2.0二、填空题(每空1分，共12分)11.备用电源和备用设备自动投入装置的动作时间的确定，是以使负荷的停电时间尽可能短为原则，以减少电动机的___自起动____时间。

12.自动重合闸与继电保护的配合方式有两种，即___重合闸前加速____和___重合闸后加速____。

13.将同步发电机并入电力系统参加并列运行的操作称为___并列____。

长沙理工电力系统自动装置原理期末试卷题目1. 什么是电力系统自动装置？2. 为什么需要电力系统自动装置？3. 电力系统自动装置有哪些主要的功能？4. 怎样实现电力系统自动装置？5. 电力系统自动装置的应用领域有哪些？6. 什么是电力系统的保护和断路器？7. 保护是如何实现的？8. 什么是故障电流和过载电流？9. 怎样进行短路保护？10. 什么是高压直流输电系统？11. 为什么需要高压直流输电系统？12. 如何实现高压直流输电？13. 什么是电力系统控制中心？14. 在控制中心中，常用的电力系统控制方法有哪些？15. 什么是电力系统稳定控制？答案1. 电力系统自动装置是一种通过电子设备、硬件和软件实现电力系统自动化管理的技术系统。

2. 电力系统自动装置可以有效提高电力系统的稳定性和可靠性，实现远程控制和自动化操作，确保电力系统的安全运行。

3. 电力系统自动装置的主要功能包括：保护、自动化、控制、监视和通信。

4. 电力系统自动装置可以通过传感器、信号处理器、控制器、执行器和通信网络来实现。

5. 电力系统自动装置的应用领域包括电力生产、输电、配电和用电等方面。

6. 电力系统的保护和断路器是一种电力系统保护设备，用于保护电力系统的安全运行。

7. 保护通过监测电力系统中的电流、电压、频率等参数，识别并切断故障电路，防止故障扩大。

8. 故障电流是指在电力系统中出现的突然增大的电流，过载电流是指设备负载超过额定容量时的电流。

9. 短路保护是通过断路器或熔断器等设备实现的，可以快速切断电流，以防止电流过大损坏电力设备和电缆线路。

10. 高压直流输电系统是一种通过高压直流电流输送能量的电力系统。

11. 高压直流输电系统可以实现长距离、大容量的能量输送，可以有效解决传统交流输电线损过大、线路距离受限等问题。

12. 高压直流输电可以通过变流器将交流电转为直流电，再通过换流器将直流电转为交流电，实现输电。

13. 电力系统控制中心是电力系统自动装置的重要组成部分，是实现电力系统集中控制和监视的中心设施。

电力系统自动化期末考试卷一、填空题（每空1分，共26分）1、同步发电机并网方式有两种，这两种方法为：自同期并网、准同期并网。

2、同步发电机并列的滑差角频率允许值ωsy为2rad/s，则脉动电压周期为 pi (s)。

3、同步发电机并列的理想条件表达式为：角差为0 、压差为0 、频差为0 。

4、同步发电机与无穷大系统并联运行时，调节发电机的励磁不改变有功功率，改变无功功率。

（填改变或不改变）5、同步发电机励磁系统由励磁调节器和励磁功率单元两部分组成。

6、某台装有调速器的同步发电机，额定有功出力为100MW，当其有功功率增量为10MW时，系统频率上升0.25Hz，那么该机组的调差系数的标么值为R*= 0.05 （有名值或标厶值均可）7、电力系统最经济的分配准则是等微增率法则。

8、励磁系统向同步发电机的转子提供励磁电流，励磁电源由发电机本身提供的励磁系统称之为自励系统。

9、电力系统的稳定性问题分为两类，即静态稳定、暂态稳定。

10、当同步发电机进相运行时，发出有功功率，吸收无功功率（指相对于系统）11、AGC属于频率的二次调整，EDC属于频率的三次调整。

12、常用的无功电源包括发电机、电容器、电抗器、调相机。

13、变压器可以调节系统电压，不是无功电源（填可不可以，是不是）三、名词解释（前四题每题3分，第5题6分，共18分）1、AGC （要求写出英文全称并解释）自动发电量控制AGC（Automatic Generation Control）2、RTU （要求写出英文全称并解释）二、选择题（每空1分，共10分）1、同步发电机机端电压与电网电压的差值的波形是（ C ）线性整步电压的波形是（ B ）A、正弦波B、三角波C、正弦脉动波D、方波2、下面关于无功电源的正确描述是（ A ）A、发电机是基本的无功电源B、并联电容量可以吸收无功也可以补偿无功C、SVC只能补偿无功，不能吸收无功D、调相机只能发出无功功率3、图四个脉动电压波形，问最适合并列条件的是（ A），电压差从小到大排列是（ acbd ）。

电力系统自动化期末考试卷一、填空题（每空1分，共26分）1、同步发电机并网方式有两种，这两种方法为：自同期并网、准同期并网。

2、同步发电机并列的滑差角频率允许值ωsy为2rad/s，则脉动电压周期为 pi (s)。

3、同步发电机并列的理想条件表达式为：角差为0 、压差为0 、频差为0 。

4、同步发电机与无穷大系统并联运行时，调节发电机的励磁不改变有功功率，改变无功功率。

（填改变或不改变）5、同步发电机励磁系统由励磁调节器和励磁功率单元两部分组成。

6、某台装有调速器的同步发电机，额定有功出力为100MW，当其有功功率增量为10MW时，系统频率上升0.25Hz，那么该机组的调差系数的标么值为R*= 0.05 （有名值或标厶值均可）7、电力系统最经济的分配准则是等微增率法则。

8、励磁系统向同步发电机的转子提供励磁电流，励磁电源由发电机本身提供的励磁系统称之为自励系统。

9、电力系统的稳定性问题分为两类，即静态稳定、暂态稳定。

10、当同步发电机进相运行时，发出有功功率，吸收无功功率（指相对于系统）11、AGC属于频率的二次调整，EDC属于频率的三次调整。

12、常用的无功电源包括发电机、电容器、电抗器、调相机。

13、变压器可以调节系统电压，不是无功电源（填可不可以，是不是）三、名词解释（前四题每题3分，第5题6分，共18分）1、AGC （要求写出英文全称并解释）自动发电量控制AGC（Automatic Generation Control）2、RTU （要求写出英文全称并解释）二、选择题（每空1分，共10分）1、同步发电机机端电压与电网电压的差值的波形是（ C ）线性整步电压的波形是（ B ）A、正弦波B、三角波C、正弦脉动波D、方波2、下面关于无功电源的正确描述是（ A ）A、发电机是基本的无功电源B、并联电容量可以吸收无功也可以补偿无功C、SVC只能补偿无功，不能吸收无功D、调相机只能发出无功功率3、图四个脉动电压波形，问最适合并列条件的是（ A），电压差从小到大排列是（ acbd ）。

3、SCADA (要求写出英文全称并解释)SCADA(Supervisory Control And Data Acquisition)数据采集与监视控制系统4、FA （要求写出英文全称并解释）智能分布式馈线自动化（FA）5、配电图资地理信息系统（AM/FM/GIS）（要求写出英文全称并解释）AM/FM自动绘图与设备管理GIS地理信息系统四、问答题（共16分）1、分区调频中，以两个区域为例，如何判断负荷的改变发生在哪个区域。

（4分）5、以单机无穷大系统为例作图说明电力系统暂态稳定分析的等面积定则，并解释励磁系统是如何提高电力系统暂态稳定性的（5分）缩短时间常数，提高强励倍数遥测(遥测信息)：远程测量。

采集并传送运行参数，包括各种电气量（线路上的电压、电流、功率等量值）和负荷潮流等。

遥信(遥信信息)：远程信号。

采集并传送各种保护和开关量信息。

遥控(遥控信息)：远程控制。

接受并执行遥控命令，主要是分合闸，对远程的一些开关控制设备进行远程控制。

遥调(遥调信息)：远程调节。

接受并执行遥调命令，对远程的控制量设备进行远程调试，如调节发电机输出功率。

2、电机并网时，如果相序不对(如系统侧相序为A、B、C、为发电机侧相序为A、C、B，能否并列？为什么？（3分）不能因为不是正向序，需保持各相角度差才可以。

上述情况应任意调换两相接线。

五、计算分析题（共30分）1、 某发电机采用自动准同期并列方式与系统进行并列，系统的参数为已归算到以发电机额定容量为基准的标么值。

一次系统的参数为：发电机交轴次暂态电抗''q X 为0.128；系统等值机组的交轴次暂态电抗与线路之和为0.22；断路器合闸时间为s t QF 4.0=，它的最大可能误差时间为QF t 的%20±；自动并列装置最大误差时间为s 05.0±；待并发电机允许的冲击电流值为GE h I i 2''max.=。

求允许合闸相角差ey δ、允许滑差sy ω与相应的脉动电压周期。

SCADA(Supervisory Control And Data Acquisition)数据采集与监视控制系统（要求写出英文全称并解释）
（要求写出英文全称并解释）
缩短时间常数，提高强励倍数
五、计算分析题（共30分）
1、 某发电机采用自动准同期并列方式与系统进行并列，系统的参数为已归算到以发电机额定容量为
基准的标么值。

一次系统的参数为：发电机交轴次暂态电抗'
'q X 为0.128；系统等值机组的交轴次暂态电抗与线路之和为0.22；断路器合闸时间为s t QF 4.0=，它的最大可能误差时间为QF t 的
%20±；自动并列装置最大误差时间为s 05.0±；待并发电机允许的冲击电流值为GE h I i 2'
'max .=。

求允许合闸相角差ey δ、允许滑差sy ω与相应的脉动电压周期。

（8分）。

1发电机准同期并列的实际条件：频差≤（0.2%~0.5%）Fn,压差≤（5%~10%）Un,相位角≤（5°~10°） 2在发电厂，发电机出口断路器，发电机双绕组变的出口断路器和三绕组变的三侧断路器可作同步点。

3准同期并列装置主要由频率差控制单元、电压差控制单元、合闸信号控制单元组成，其中合闸信号控制单元是同期并列装置的核心部件。

4同步发电机的励磁系统主要由励磁功率单元和励磁调节器两部分组成。

5对同步发电机，当励磁电流保持不变时，造成端电压下降的主要原因是无功电流增大。

6同步发电机的励磁方式包括自励和他励，其中静止电源供电属于自励式励磁方式。

7在三相半控整流桥正常工作时，触发脉冲的间隔为120°电度角，全控为608在调整系统频率时，除保证电力系统频率的偏差一般不得超过±0.2Hz,还要求在满足安全运行的约束条件下，实现发电机组之间负荷的经济分配。

9正调差特性的发电机用于直接在公共母线上并联运行，负调差特性的发电机用于经升压变压器在高压母线上并联运行，负调差特性的发电机不能参与在公共母线上并联运行。

10同步发电机的励磁调节方式分别是按电压偏差的反馈型调节和按定子电流、功率因数的补偿型调节，电压调节器经历了机电型、电磁型及电子型等发展阶段。

11α＜90°时，三相全控桥工作在整流状态，将交流转为直流。

90°＜α＜180°时，三相全控桥工作在逆变状态，将直流转为交流。

12励磁调节器最基本的功能是调节发电机的端电压，常用的励磁调节器是比例式调节器。

13发电机励磁控制系统调节特性分为：G 的固有调节特性和AVR 的静态特性。

14恒定越前时间：在G U .与X U .两相两重合之前恒定时间YJ t 发出合闸信号。

15整步电压：自动并列装置检测并列条件的电压。

16低频减载：当电力系统因事故而出现严重的有功功率缺额时，切除部分负荷，以使系统频率恢复到可以安全运行的水平以内。

电力系统自动化技术期末考试试题随着社会的发展和科技的进步，电力系统的自动化技术在供电领域起着至关重要的作用。

电力系统自动化技术的学习和掌握对于电力专业学生而言是必不可少的一部分。

在这个期末考试试题中，我将涉及一些与电力系统自动化技术相关的问题和情景，以检验学生对于这一学科的理解和应用能力。

第一部分：选择题1. 电力系统自动化技术的定义是什么？A. 利用计算机和通信技术来控制和优化电力系统B. 使用机器人来维护电力设备C. 通过智能设备进行电力传输D. 使用自动化控制器来监测电力系统参数2. 下列哪个是电力系统自动化技术的重要组成部分？A. 电力传输系统B. 电力负荷管理系统C. 空调控制系统D. 测量和监控系统3. 电力系统自动化技术的主要目的是什么？A. 提高电力系统的安全性和可靠性B. 减少电力系统过载C. 优化电力系统的电能利用率D. 增加电力系统的发电能力4. 下列哪项不属于电力系统自动化技术的优点？A. 提高运行效率B. 减少人工操作C. 增加设备的危险性D. 提高系统的响应速度5. 电力系统自动化技术的主要挑战是什么？A. 设备的故障和停机B. 安全问题C. 通信网络的不稳定性D. 能源的短缺第二部分：案例分析题请根据下面的场景和情况回答问题。

某电力站的机组发生故障导致停机，需要启动备用机组来保证供电的连续性。

根据电力系统自动化技术的应用原则和方法，回答以下问题：1. 在电力系统自动化技术中，备用机组的启动一般由什么控制？2. 如果存在多台备用机组，应该如何选择其中一台进行启动？3. 在启动备用机组时，应该注意哪些安全措施？4. 一旦备用机组启动成功，应该如何切换到新的供电系统？5. 在备用机组成功启动后，应该如何对故障机组进行维修和处理？第三部分：论述题1. 请简述电力系统自动化技术的发展历程，并说明其对电力行业的影响。

2. 电力系统自动化技术中的通信系统是如何发挥作用的？并举例说明。

1、 分区调频中，以两个区域为例，如何判断负荷的改变发生在哪个区域。

（4分）5、以单机无穷大系统为例作图说明电力系统暂态稳定分析的等面积定则，并解释励磁系统是如何提高电力系统暂态稳定性的（5分）缩短时间常数，提高强励倍数 五、计算分析题（共30分）1、 某发电机采用自动准同期并列方式与系统进行并列，系统的参数为已归算到以发电机额定容量为基准的标么值。

一次系统的参数为：发电机交轴次暂态电抗''q X 为0.128；系统等值机组的交轴次暂态电抗与线路之和为0.22；断路器合闸时间为s t QF 4.0=，它的最大可能误差时间为QF t 的%20±；自动并列装置最大误差时间为s 05.0±；待并发电机允许的冲击电流值为GE h I i 2''max .=。

求允许合闸相角差ey δ、允许滑差sy ω与相应的脉动电压周期。

（8分）3、在某电力系统中，与频率无关的负荷占28%，与频率一次方成比例的负荷占41%，与频率二次方成比例的负荷占11%，与频率三次方成比例的负荷占20%。

当系统频率由50Hz 下降到48Hz 时，系统K L*值为多少？（6分） 经计算得为1.2032、某电力系统在额定运行时，总负荷为4000MW ，负荷调节效应系数K=1.8。

突然切除150MW 发电功率，不考虑调速器作用。

(1)如不采取措施，试计算系统的稳态频率；(2)如系统的稳态频率要求恢复到49.5Hz 以上，计算系统至少应切除多少负荷。

(6分)（1）三角P*=150/4000=0.0375三角f*=三角P*/k=0.0375/1.8=0.0208 三角f=-0.0208*50=1.04HZ 稳态频率为48.96HZ （2）0.5/50*1.8=0.018（150-0.018*4000）/(1-0.018)=79.43MW4、 如下图所示，变压器变比为110±2×2.5% /11 kV ，励磁支路和线路对地电容均被忽略。

SCADA(Supervisory Control And Data Acquisition)数据采集与监视控制系统（要求写出英文全称并解释）
（要求写出英文全称并解释）
缩短时间常数，提高强励倍数
五、计算分析题（共30分）
1、 某发电机采用自动准同期并列方式与系统进行并列，系统的参数为已归算到以发电机额定容量为
基准的标么值。

一次系统的参数为：发电机交轴次暂态电抗'
'q X 为0.128；系统等值机组的交轴次暂态电抗与线路之和为0.22；断路器合闸时间为s t QF 4.0=，它的最大可能误差时间为QF t 的
%20±；自动并列装置最大误差时间为s 05.0±；待并发电机允许的冲击电流值为GE h I i 2'
'max .=。

求允许合闸相角差ey δ、允许滑差sy ω与相应的脉动电压周期。

（8分）。

《电力系统自动装置》课程考试试卷(A 卷)一、单项选择题（本大题共 10 小题，每小题 2 分，共 20 分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1、DCS 系统是计算机网络技术在工业控制系统发展的产物，整个系统的组成不包括【 B 】A 、上位机B 、工控机C 、数据采集测控站D 、通信线路2、电力系统运行中的主要并列方式为 【 C 】A 、自同期B 、非同期C 、准同期D 、同周期3、准同步并列条件规定的允许频率差为不超过额定频率的 【 C 】A 、0％—1％B 、0％—5％C 、 0.2％—0.5％D 、2％—5％4、滑差角频率s 小于某一值，相当于 【 B 】A 、脉动电压周期s T 小于某一值B 、脉动电压周期s T 大于某一值C 、频率差s f 大于某一值D 、频率差s f 等于某一值5、励磁功率单元向同步发电机转子提供 【 B 】A 、交流电流B 、直流电流C 、交流电压D 、任何电压6、最简单的励磁调节器的调节方式是 【 A 】A 、比例调节B 、微分调节C 、比例微分调节D 、比例积分调节7、最大励磁限制是为 而采取的安全措施。

【 D 】A 、防止发电机定子绕组长时间欠励磁B 、防止发电机定子绕组长时间过励磁C 、防止发电机转子绕组长时间欠励磁D 、防止发电机转子绕组长时间过励磁8、电网中发电机组在调速器的工作情况下是电网的 【 B 】A 、功率特性B 、一次调频频率特性C 、二次调频频率特性D 、调节特性9、电力系统的频率和有功功率调节系统，主要的组成环节不包括 【 A 】A 、电容器B 、调速器C 、发电机组D 、电网10、自动低频减载装置是用来解决 事故的重要措施之一。

【 D 】A 、少量无功功率缺额B 、少量有功功率缺额C 、严重无功功率缺额D 、严重有功功率缺额二、填空题（本大题共10小题，每小题 2 分，共 20 分）请在每小题的空白处写出正确答案。

………………………………………………………………………………………………………长沙理工大学考试试卷………………………………………………………………………………………………………课程名称（含档次）继电保护原理课程代号0808000475专业电气工程及其自动化层次（本部、城南）本部考试方式（开、闭卷）闭卷一、填空题（共20分，每小题2分）1、过量继电器的返回系数（）1，欠量继电器的返回系数（）1。

2、距离保护属于（）端测量原理，这种保护不能实现（）3、校验定时限过流保护的灵敏度时,应按系统（）运行方式下（）相短路考虑。

4、若线路阻抗角为70º，针对90º接线方式的方向电流保护，为了使正方向三相短路时，方向元件动作最灵敏，则方向元件的最灵敏角应为（）度5、零序过电流保护与反应相间短路的过电流保护比较，其灵敏性（），动作时限（）。

6、采用过补偿方式的中性点经消弧线圈接地电网，发生单相接地故障后，故障元件所测零序功率方向与非故障元件所测零序功率方向（）。

7、相间距离保护为消除两相短路的死区而引入第三相电压时，为保证相位仍反映两故障相的相间电压，引入的第三相电压应向（）的方向移相（）度。

8、允许式方向高频保护的高频通道，为了减少线路内部短路造成高频通道阻塞的可能性，一般采用（）耦合双频制。

9、保护与重合闸采用前加速配合时，保护第一次动作是（）选择性的；若重合闸重合于永久性故障上，保护第二次动作是（）选择性的。

10、比率制动型的变压器差动保护，在变压器外部故障时的差动电流比内部故障时的（），变压器外部故障时的制动电流比内部故障时的（）。

二、判断题（对的划“√”，错的划“×”。

共10分，每小题1分）1、电力系统在不正常工作状态时，继电保护不但发出信号，同时要把不正常设备切除。

（）2、保护范围大的保护，其灵敏度高。

（）3、低量保护是指反映电气量下降而使保护动作的保护。

（）4、母线两侧时限较短的方向过电流保护的方向元件省去后仍可保证选择性。

1发电机准同期并列的实际条件：频差≤（0.2％~0.5％)Fn ，压差≤（5%～10%）Un ，相位角≤（5°～10°）2在发电厂，发电机出口断路器,发电机双绕组变的出口断路器和三绕组变的三侧断路器可作同步点。

3准同期并列装置主要由频率差控制单元、电压差控制单元、合闸信号控制单元组成，其中合闸信号控制单元是同期并列装置的核心部件。

4同步发电机的励磁系统主要由励磁功率单元和励磁调节器两部分组成。

5对同步发电机,当励磁电流保持不变时，造成端电压下降的主要原因是无功电流增大。

6同步发电机的励磁方式包括自励和他励,其中静止电源供电属于自励式励磁方式。

7在三相半控整流桥正常工作时，触发脉冲的间隔为120°电度角，全控为608在调整系统频率时,除保证电力系统频率的偏差一般不得超过±0。

2Hz,还要求在满足安全运行的约束条件下，实现发电机组之间负荷的经济分配。

9正调差特性的发电机用于直接在公共母线上并联运行，负调差特性的发电机用于经升压变压器在高压母线上并联运行，负调差特性的发电机不能参与在公共母线上并联运行。

10同步发电机的励磁调节方式分别是按电压偏差的反馈型调节和按定子电流、功率因数的补偿型调节，电压调节器经历了机电型、电磁型及电子型等发展阶段。

11α＜90°时,三相全控桥工作在整流状态，将交流转为直流。

90°＜α＜180°时,三相全控桥工作在逆变状态，将直流转为交流。

12励磁调节器最基本的功能是调节发电机的端电压,常用的励磁调节器是比例式调节器。

13发电机励磁控制系统调节特性分为：G 的固有调节特性和A VR 的静态特性。

14恒定越前时间：在G U .与X U .两相两重合之前恒定时间YJ t 发出合闸信号.15整步电压：自动并列装置检测并列条件的电压.16低频减载：当电力系统因事故而出现严重的有功功率缺额时，切除部分负荷，以使系统频率恢复到可以安全运行的水平以内。

电力系统自动化期末考试卷一、填空题（每空1分，共26分）1、同步发电机并网方式有两种，这两种方法为：自同期并网、准同期并网。

2、同步发电机并列的滑差角频率允许值ωsy为2rad/s，则脉动电压周期为 pi (s)。

3、同步发电机并列的理想条件表达式为：角差为0 、压差为0 、频差为0 。

4、同步发电机与无穷大系统并联运行时，调节发电机的励磁不改变有功功率，改变无功功率。

（填改变或不改变）5、同步发电机励磁系统由励磁调节器和励磁功率单元两部分组成。

6、某台装有调速器的同步发电机，额定有功出力为100MW，当其有功功率增量为10MW时，系统频率上升0.25Hz，那么该机组的调差系数的标么值为R*= 0.05 （有名值或标厶值均可）7、电力系统最经济的分配准则是等微增率法则。

8、励磁系统向同步发电机的转子提供励磁电流，励磁电源由发电机本身提供的励磁系统称之为自励系统。

9、电力系统的稳定性问题分为两类，即静态稳定、暂态稳定。

10、当同步发电机进相运行时，发出有功功率，吸收无功功率（指相对于系统）11、AGC属于频率的二次调整，EDC属于频率的三次调整。

12、常用的无功电源包括发电机、电容器、电抗器、调相机。

13、变压器可以调节系统电压，不是无功电源（填可不可以，是不是）三、名词解释（前四题每题3分，第5题6分，共18分）1、AGC （要求写出英文全称并解释）自动发电量控制AGC（Automatic Generation Control）2、RTU （要求写出英文全称并解释）二、选择题（每空1分，共10分）1、同步发电机机端电压与电网电压的差值的波形是（ C ）线性整步电压的波形是（ B ）A、正弦波B、三角波C、正弦脉动波D、方波2、下面关于无功电源的正确描述是（ A ）A、发电机是基本的无功电源B、并联电容量可以吸收无功也可以补偿无功C、SVC只能补偿无功，不能吸收无功D、调相机只能发出无功功率3、图四个脉动电压波形，问最适合并列条件的是（ A），电压差从小到大排列是（ acbd ）。

电⼒系统⾃动化期末考试卷参考答案（仅供参考）3、SCADA (要求写出英⽂全称并解释)SCADA(Supervisory Control And Data Acquisition)数据采集与监视控制系统4、FA （要求写出英⽂全称并解释）智能分布式馈线⾃动化（FA）5、配电图资地理信息系统（AM/FM/GIS）（要求写出英⽂全称并解释）AM/FM⾃动绘图与设备管理GIS地理信息系统四、问答题（共16分）1、分区调频中，以两个区域为例，如何判断负荷的改变发⽣在哪个区域。

（4分）5、以单机⽆穷⼤系统为例作图说明电⼒系统暂态稳定分析的等⾯积定则，并解释励磁系统是如何提⾼电⼒系统暂态稳定性的（5分）缩短时间常数，提⾼强励倍数遥测(遥测信息)：远程测量。

采集并传送运⾏参数，包括各种电⽓量（线路上的电压、电流、功率等量值）和负荷潮流等。

遥信(遥信信息)：远程信号。

采集并传送各种保护和开关量信息。

遥控(遥控信息)：远程控制。

接受并执⾏遥控命令，主要是分合闸，对远程的⼀些开关控制设备进⾏远程控制。

遥调(遥调信息)：远程调节。

接受并执⾏遥调命令，对远程的控制量设备进⾏远程调试，如调节发电机输出功率。

2、电机并⽹时，如果相序不对(如系统侧相序为A、B、C、为发电机侧相序为A、C、B，能否并列？为什么？（3分）不能因为不是正向序，需保持各相⾓度差才可以。

上述情况应任意调换两相接线。

五、计算分析题（共30分）1、某发电机采⽤⾃动准同期并列⽅式与系统进⾏并列，系统的参数为已归算到以发电机额定容量为基准的标么值。

⼀次系统的参数为：发电机交轴次暂态电抗为0.128；系统等值机组的交轴次暂态电抗与线路之和为0.22；断路器合闸时间为，它的最⼤可能误差时间为的；⾃动并列装置最⼤误差时间为；待并发电机允许的冲击电流值为。

求允许合闸相⾓差、允许滑差与相应的脉动电压周期。

（8分）2、某电⼒系统在额定运⾏时，总负荷为4000MW，负荷调节效应系数K=1.8。
