长沙理工大学电力系统稳态分析每周测试习题答案(7)

大学考试试卷《电力系统稳态分析》及答案电力系统稳态分析一、单项选择题(本大题共20分，共 10 小题，每小题 2 分)1. 工业、农业、邮电、交通、市政、商业以及城乡居民所消耗的功率之和是( )。

A. 厂用电B. 供电负荷C. 综合用电负荷D. 发电负荷2. 超高压电力线路空载运行时线路末端电压( )线路始端电压。

A. 略低于B. 低于等于 C.D. 高于3. 频率的一次调整是由( )。

A. 发电机组的调速器完成的B. 发电机组的调频器完成的C. 调相机的励磁调节器完成的D. 静止无功补偿器完成的4. 节点电压幅值和角度称为( )。

A. 扰动变量B. 控制变量C. 状态变量D. 电源变量5. 丰水季节，宜作为调频电厂的是( )。

A. 热电厂B. 核电厂C. 有调节性能的水电厂D. 中温中压火电厂6. 导线在杆塔上的布置和导线截面积的大小对线路的电感和电抗( )。

A. 没有影响B. 没有显著的影响C. 有显著的影响D. 有非常显著的影响7. 高峰负荷时，允许中枢点电压略低(不低于102.5%U);低谷负荷时，允许N中枢点电压略高(不高于107.5%U)的中枢点电压调整方式是( )。

NA. 逆调压B. 顺调压C. 常调压D. 故障时的调压要求8. 若网络中共有n个节点，其中有1个平衡节点，有m个PV节点，其余为PQ节点，则极坐标形式牛顿-拉夫逊潮流算法的修正方程组中待求状态变量的个数为( )。

A. n-m-1个电压相角和m个电压幅值B. n-1个电压相角和m个电压幅值C. n-1个电压相角和n-m-1个电压幅值D. n-1个电压相角和n-m个电压幅值9. 电力系统电压波动产生的原因有( )。

A. 由幅度很小，周期很短的偶然性负荷变动引起 B. 由冲击性或者间歇性负荷引起 C. 由生产和生活的负荷变化引起 D. 由气象变化引起10. 自然功率是( )。

A. 纯有功功率B. 纯无功功率C. 滞后无功功率D. 超前无功功率二、多项选择题(本大题共20分，共 10 小题，每小题 2 分)1. 可将实际有功功率负荷随时间的变动分解为以下( )有规律的负荷变动。

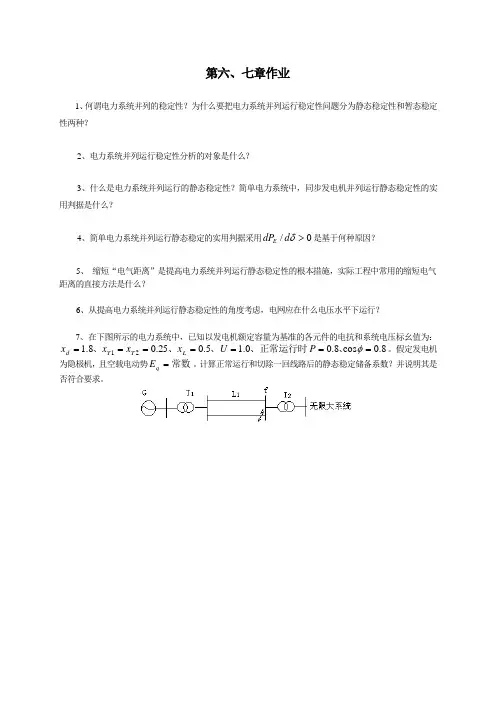

第六、七章作业
1、何谓电力系统并列的稳定性？为什么要把电力系统并列运行稳定性问题分为静态稳定性和暂态稳定性两种？
2、电力系统并列运行稳定性分析的对象是什么？
3、什么是电力系统并列运行的静态稳定性？简单电力系统中，同步发电机并列运行静态稳定性的实用判据是什么？
4、简单电力系统并列运行静态稳定的实用判据采用0/>δd dP E 是基于何种原因？
5、 缩短“电气距离”是提高电力系统并列运行静态稳定性的根本措施，实际工程中常用的缩短电气距离的直接方法是什么？
6、从提高电力系统并列运行静态稳定性的角度考虑，电网应在什么电压水平下运行？
7、在下图所示的电力系统中，已知以发电机额定容量为基准的各元件的电抗和系统电压标幺值为：8.0cos 8.00.15.025.08.121=======φ、、正常运行时、、、P U x x x x L T T d 。

假定发电机为隐极机，且空载电动势常数=q E 。

计算正常运行和切除一回线路后的静态稳定储备系数？并说明其是否符合要求。

电力系统稳态分析试题一、判断题（下述说法是否正确，在你认为正确的题号后打“√”，错误的打“×”，每小题2分，共20分）1、当电源内阻抗占短路回路总阻抗的比例小于15%时，可以视为无限大电源。

（）2、由于电力系统中三序分量是相互独立的，所以可以分别计算，然后再将各序分量迭加得到各相的电流和电压。

（）3、快速切除故障有利于改善简单电力系统的暂态稳定性。

（）4、无限大电源供电情况下突然发生三相短路时，短路电流中有基频交流、倍频交流和非周期三种电流分量。

（）5、中性点不接地系统中发生两相短路接地时流过故障相的电流与同一地点发生两相短路时流过故障相的电流大小相等。

（）6、任何情况下变压器的零序励磁电抗都可以视为无限大，即任何情况下变压器的励磁电抗都可以用开路表示。

（）7、电力系统横向故障指各种类型的短路故障。

（）8、运算曲线的编制过程中已近似考虑了负荷对短路电流的影响，所以在应用运算曲线法计算短路电流时，可以不再考虑负荷的影响。

（）9、小干扰法既可以用于分析电力系统的静态稳定性，也可以用于分析电力系统的暂态稳定性。

（）10、对于12MW以上发电机组，计算其机端短路冲击电流时，冲击系数应取2。

（）二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题3分，共30分)1、无限大电源供电情况下突然发生三相短路时，各相短路电流中非周期分量的关系是（）。

A、三相相等；B、三相可能相等，也可能不相等；C、不相等。

2、分析简单电力系统并列运行的暂态稳定性采用的是（）。

A、小干扰法；B、分段计算法；C、对称分量法。

3、不计短路回路电阻时，短路冲击电流取得最大值的条件是（）。

A、短路前空载，短路发生在电压瞬时值过零时；B、短路前带有负载，短路发生在电压瞬时值过零时；C、短路前空载，短路发生在电压瞬时值最大时。

4、电力系统并列运行的暂态稳定性是指（）。

A、正常运行的电力系统受到小干扰作用后，恢复原运行状态的能力；B、正常运行的电力系统受到大干扰作用后，保持同步运行的能力；C、正常运行的电力系统受到大干扰作用后，恢复原运行状态的能力。

第一章：1、电力系统、电力网答：电力系统是由发电机、变压器、输配电线路和用电设备按一定规律连接起来所组成的用于电能生产、变换输送分配和消费的系统。

电力网是由变压器和输配电线路组成的用于电能变换和输送分配的网络。

2、我国电力系统主要发电厂类型答：我国电力系统主要发电厂有火力发电厂、水电厂和核电厂。

其中火电厂所占比例最大，其次为水电厂和核电厂。

3、对电能生产的基本要求答：对电能生产的基本要求有保证供电的可靠性、良好的电能质量和运行的经济性。

4、电力系统负荷的分类及各类负荷对供电可靠性的要求答：电力系统负荷按照供电中断或减少所造成的危害的大小可以分为三级（三类）一级负荷（I类负荷）：指供电中断将造成设备损坏、人员伤亡、社会秩序混乱、人民生活受到很大影响并较长时间不能恢复、政治影响大的用户的用电设备。

一级负荷在任何情况下都不允许停电；二级负荷（II类负荷）：指供电中断或减少，将造成大量产品产量和质量下降、人民生活受到影响的用户的用电设备。

二级负荷应尽可可能不停电；三级负荷（III类负荷）：除一级和二级负荷外的负荷，三级负荷可以停电。

5、衡量电能质量的技术指标答：衡量电能质量的技术指标主要有电压偏移、频率偏移和电压波形。

6、联合电力系统及其优越性答：通过联络线路将几个地方电力系统连接起来所形成的电力系统称为联合电力系统。

联合电力系统可以合理利用能源、减少系统备用容量、装设高效率的大容量机组，提高电力系统运行的经济性；系统间相互支援可以提高系统的供电可靠性；系统容量越大抗干扰能力越强，可以减小系统受到干扰（负荷变化）时的频率波动和电压波动，提高电能质量。

7、电力系统的额定电压和平均额定电压答：电力系统额定电压由国家综合应用和电器设备生产制造两方面的因素制定。

（详见P9表1-1）根据表1-1的规定，属于同一电压等级的不同设备其额定电压并不完全相同，近似计算时可以认为同一电压等级的电气设备具有相同的额定电压，此额定电压就是平均额定电压。

电力系统稳态分析考题及答案电力系统稳态分析一、单项选择题（本大题共10分，共10小题，每小题1 分）1. 发电机经多级变压向负荷供电时，通过改变发电机端电压（）各种情况下负荷对电压质量的要求。

A. 基本满足B. 完全满足C. 不能满足D. 较好满足2. 用电设备的额定电压等于（）。

A. 变压器一次侧额定电压105%B. 变压器二次侧额定电压C. 线路额定电压的105%D. 线路额定电压3. 隐极式发电机的无功功率功角关系为（）。

A.◎二沁创Q二呂卩曲肝工芒B.C.D.4. 用调速器进行频率的一次调整（）。

A. 只能限制周期较短、幅度较大的负荷变动引起的频率偏移 B.只能限制周期较短、幅度较小的负荷变动引起的频率偏移 C.只能限制周期较长、幅度较大的负荷变动引起的频率偏移 D. 只能限制周期较长、幅度较小的负荷变动引起的频率偏移 5. 节点电压幅值和角度称为( ) 。

A. 扰动变量B. 控制变量C. 状态变量D. 电源变量6. 电力系统运行应该满足的基本要求不包括( ) 。

A. 保证可靠的持续供电B. 保证良好的电能质量C. 保证系统运行的经济性D. 保证电能大量存储7. 双绕组变压器的电导( ) 。

A. 可由空载损耗计算B. 可由短路电压百分值计算C. 可由短路损耗计算D. 可由空载电流百分值计算8. 高峰负荷时，电压中枢点的电压升高至105%U低谷负荷时，电压中枢点的N电压下降为U的中枢点电压调整方式是()o NA. 逆调压B. 顺调压C. 常调压D. 故障时的调压要求9. 下列说法不正确的是( ) oA. 电力系统中性点运行方式主要有中性点直接接地和中性点不接地两种。

B. 中性点直接接地系统一相接地时必须迅速切除三相。

C. 中性点不接地系统中一相接地时可短时间运行，不必迅速切除接地相。

D. 直接接地系统对绝缘水平的要求高，不接地系统对绝缘水平的要求低。

10. 若网络中共有n个节点，其中有1个平衡节点，m个PV节点，其余为PQ 拉夫逊潮流算法的修正方程个数为( ) 。

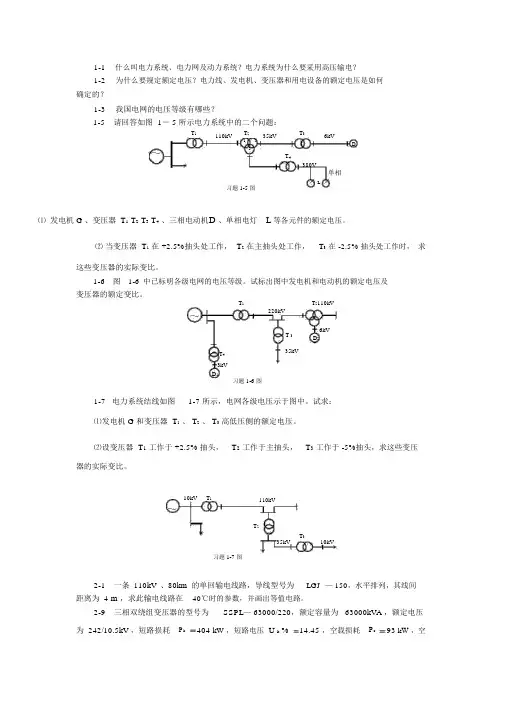

1-1什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3我国电网的电压等级有哪些？1-5请回答如图 1－ 5 所示电力系统中的二个问题：T1110kV T235kV T36kV12D3～T4380V单相× L×习题 1-5 图⑴发电机 G 、变压器T1T2T3T4、三相电动机D、单相电灯L 等各元件的额定电压。

⑵当变压器 T1在+2.5%抽头处工作， T2在主抽头处工作，T3在-2.5%抽头处工作时，求这些变压器的实际变比。

1-6图1-6中已标明各级电网的电压等级。

试标出图中发电机和电动机的额定电压及变压器的额定变比。

T1T2110kV～220kVT 36kV D2T435kV3kVD1习题 1-6 图1-7 电力系统结线如图1-7 所示，电网各级电压示于图中。

试求：⑴发电机 G 和变压器T1、T2、T3高低压侧的额定电压。

⑵设变压器 T1工作于+2.5%抽头，T2工作于主抽头，T3工作于-5%抽头，求这些变压器的实际变比。

10kV T1110kV～T2T335kV10kV习题 1-7 图2-1一条110kV、80km的单回输电线路，导线型号为LGJ — 150，水平排列，其线间距离为 4 m，求此输电线路在40℃时的参数，并画出等值电路。

2-9三相双绕组变压器的型号为SSPL— 63000/220，额定容量为63000kVA ，额定电压为 242/10.5kV ，短路损耗P k404 kW，短路电压 U k %14.45 ，空载损耗P o93 kW，空载电流 I o % 2.41。

求该变压器归算到高压侧的参数，并作出等值电路。

2-12有台容量为 20MV A 的三相三绕组变压器，三个线圈的容量比为100/100/50，额定电压为121/38.5/10.5kV ，短路损耗为P k 1 2152.8 kW, P k 3152kW ，P k 2 347kW ，空载电流为I o % 4.1 ，空载损耗 P o75 kW，短路电压为 U k 1 2%10.5 ， U k 3 1%18 ，U k 2 3 % 6.5 。

《电力系统稳态分析》复习题一、填空题1、负荷的静态电压特性是指 。

2、耗量特性曲线上某一点切线的斜率为 。

3、潮流计算中，PV 节点待求的物理量是该节点的无功功率Q 和 。

4、在潮流计算的三类节点中，数量最多的是 。

5、潮流计算中，电压约束条件min i U ≤U i ≤max i U 是由 决定的。

6、电力网是由变压器和 组成。

7、某系统电压基准值取U B ，功率基准值为S B ，则其阻抗基准值Z B (用U B 和S B 表示)可表示为:： 。

8、电力系统中，备用容量按存在形式可分为两种：即热备用和 。

9、.在任何负荷下，中枢点的电压保持为大约恒定的数值（102%—105%U N ），这种调压方式为 。

10、电晕是 。

11、功率分点是指 。

12、系统电压的调整主要是调整 。

13、系统频率的调整主要是调节 。

14、在电磁环网中，由于变压器变比不匹配而产生的功率称为 。

15、对电力系统运行的基本要求是 、 和 。

16、电力网络主要由电力线路和 组成。

17、电能生产最基本首要的要求是 。

18、在电磁环网中，由于变压器变比不匹配而产生的功率称为 。

19、电力系统的一次调频由 完成，二次调频由 完成。

20、电能质量包括 、 和 三个方面。

21、架空电力线路的电晕现象是 ，在电力线路的等值电路中用 表示，它消耗 功率，晴天不计。

22、 指等值负荷功率LiLi Q P 、和等值电源功率GiGi Q P 、是给定的，即注入功率P i 、Q i 给定，待求的则是节点电压的大小Ui和相位角δi; 指等值负荷和等值电源的有功功率PLi 、PGi给定，即注入有功功率Pi给定，等值负荷的无功功率QLi和节点电压的大小Ui也给定，待求的则是等值电源的无功功率QGi ，注入无功功率Qi和节点电压的相位角δi。

23、系统备用容量可分和或、、和等。

24、挂接在kV10电网上的发电机的额定电压应为kV，该电压等级的平均标称电压为kV。

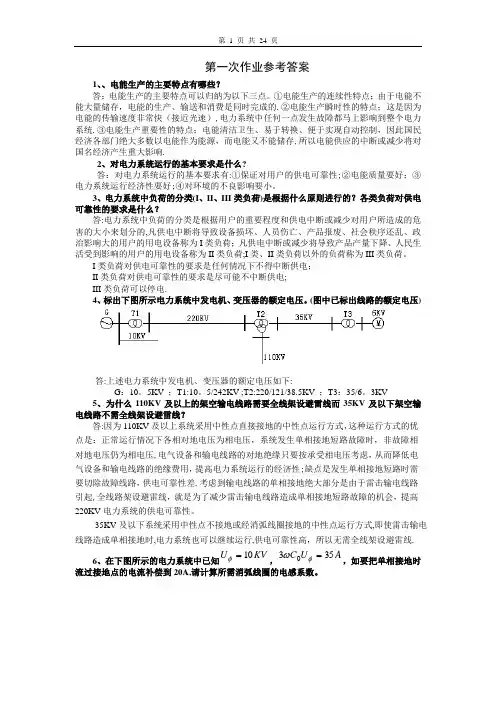

第一次作业参考答案1、、电能生产的主要特点有哪些？答：电能生产的主要特点可以归纳为以下三点。

①电能生产的连续性特点；由于电能不能大量储存，电能的生产、输送和消费是同时完成的.②电能生产瞬时性的特点；这是因为电能的传输速度非常快（接近光速）,电力系统中任何一点发生故障都马上影响到整个电力系统.③电能生产重要性的特点；电能清洁卫生、易于转换、便于实现自动控制，因此国民经济各部门绝大多数以电能作为能源，而电能又不能储存,所以电能供应的中断或减少将对国名经济产生重大影响.2、对电力系统运行的基本要求是什么?答：对电力系统运行的基本要求有:①保证对用户的供电可靠性;②电能质量要好；③电力系统运行经济性要好;④对环境的不良影响要小。

3、电力系统中负荷的分类(I、II、III类负荷)是根据什么原则进行的？各类负荷对供电可靠性的要求是什么？答:电力系统中负荷的分类是根据用户的重要程度和供电中断或减少对用户所造成的危害的大小来划分的,凡供电中断将导致设备损坏、人员伤亡、产品报废、社会秩序还乱、政治影响大的用户的用电设备称为I类负荷；凡供电中断或减少将导致产品产量下降、人民生活受到影响的用户的用电设备称为II类负荷;I类、II类负荷以外的负荷称为III类负荷。

I类负荷对供电可靠性的要求是任何情况下不得中断供电；II类负荷对供电可靠性的要求是尽可能不中断供电;III类负荷可以停电.4、标出下图所示电力系统中发电机、变压器的额定电压。

(图中已标出线路的额定电压)答:上述电力系统中发电机、变压器的额定电压如下:G：10。

5KV ；T1:10。

5/242KV ;T2:220/121/38.5KV ；T3：35/6。

3KV5、为什么110KV及以上的架空输电线路需要全线架设避雷线而35KV及以下架空输电线路不需全线架设避雷线？答:因为110KV及以上系统采用中性点直接接地的中性点运行方式，这种运行方式的优点是：正常运行情况下各相对地电压为相电压，系统发生单相接地短路故障时，非故障相对地电压仍为相电压,电气设备和输电线路的对地绝缘只要按承受相电压考虑，从而降低电气设备和输电线路的绝缘费用，提高电力系统运行的经济性;缺点是发生单相接地短路时需要切除故障线路，供电可靠性差.考虑到输电线路的单相接地绝大部分是由于雷击输电线路引起,全线路架设避雷线，就是为了减少雷击输电线路造成单相接地短路故障的机会，提高220KV电力系统的供电可靠性。

电力系统稳态分析一、单项选择题（本大题共10分，共 10 小题，每小题 1 分）1. 双绕组变压器的变比为110±8×1.25%/11，+4档分接头对应的变比为（）。

A. 114.5/11B. 115.5/11C. 116.5/11D. 117.5/112. 电力网络的无备用接线不包括（）。

A. 单回路放射式B. 单回路干线式C. 单回路链式网络D. 两端供电网络3. 下列说法不正确的是（）。

A. 中性点经消弧线圈接地时，有过补偿和欠补偿之分。

B. 欠补偿是指消弧线圈中的感性电流小于容性电流时的补偿方式。

C. 过补偿是指消弧线圈中的感性电流大于容性电流时的补偿方式。

D. 在实践中，一般采用欠补偿的补偿方式。

4. 频率的二次调整是由（）。

A. 发电机组的调速器完成的B. 发电机组的调频器完成的C. 调相机的励磁调节器完成的D. 静止无功补偿器完成的5. 双绕组变压器的电阻（）。

A. 可由空载损耗计算B. 可由短路电压百分值计算C. 可由短路损耗计算D. 可由空载电流百分值计算6. 隐极式发电机组运行极限的原动机功率约束取决于（）。

A. 原动机的额定视在功率B. 原动机的额定有功功率C. 原动机的额定无功功率D. 原动机的最大机械功率7. 电力系统电压波动产生的原因有（）。

A. 由幅度很小，周期很短的偶然性负荷变动引起B. 由冲击性或者间歇性负荷引起C. 由生产和生活的负荷变化引起D. 由气象变化引起中一不变的值的中枢点8. 在任何负荷下都保持中枢点电压为（102%～105%）UN电压调整方式是（）。

A. 逆调压B. 顺调压C. 常调压D. 故障时的调压要求9. 下列说法正确的是（）。

A. 发电机的额定电压为线路额定电压的105%。

B. 变压器一次侧额定电压等于用电设备额定电压105%。

C. 变压器一次侧额定电压等于线路额定电压的110%。

D. 用电设备的额定电压为线路额定电压95%。

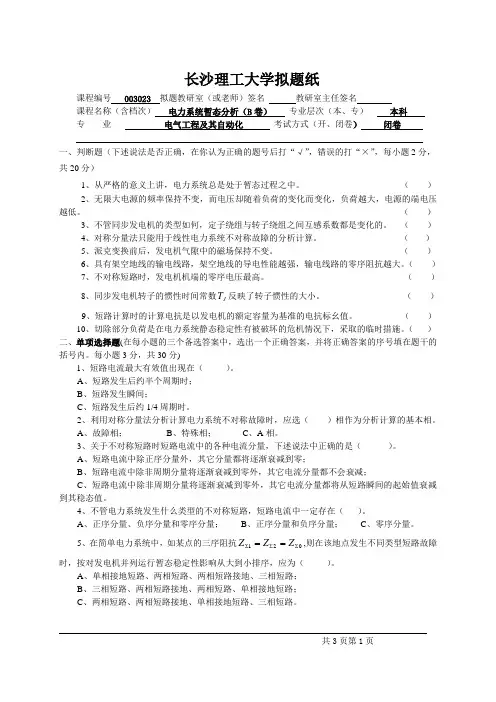

长沙理工大学拟题纸课程编号 003023 拟题教研室（或老师）签名 教研室主任签名课程名称（含档次） 电力系统暂态分析（B 卷） 专业层次（本、专） 本科 专 业 电气工程及其自动化 考试方式（开、闭卷） 闭卷一、判断题（下述说法是否正确，在你认为正确的题号后打“√”，错误的打“×”，每小题2分， 共20分）1、从严格的意义上讲，电力系统总是处于暂态过程之中。

（ ）2、无限大电源的频率保持不变，而电压却随着负荷的变化而变化，负荷越大，电源的端电压越低。

（ ）3、不管同步发电机的类型如何，定子绕组与转子绕组之间互感系数都是变化的。

（ ）4、对称分量法只能用于线性电力系统不对称故障的分析计算。

（ ）5、派克变换前后，发电机气隙中的磁场保持不变。

（ ）6、具有架空地线的输电线路，架空地线的导电性能越强，输电线路的零序阻抗越大。

（ ）7、不对称短路时，发电机机端的零序电压最高。

（ ）8、同步发电机转子的惯性时间常数J T 反映了转子惯性的大小。

（ ）9、短路计算时的计算电抗是以发电机的额定容量为基准的电抗标幺值。

（ ）10、切除部分负荷是在电力系统静态稳定性有被破坏的危机情况下，采取的临时措施。

（ ）二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题3分，共30分)1、短路电流最大有效值出现在（ ）。

A 、短路发生后约半个周期时；B 、短路发生瞬间；C 、短路发生后约1/4周期时。

2、利用对称分量法分析计算电力系统不对称故障时，应选（ ）相作为分析计算的基本相。

A 、故障相；B 、特殊相；C 、A 相。

3、关于不对称短路时短路电流中的各种电流分量，下述说法中正确的是（ ）。

A 、短路电流中除正序分量外，其它分量都将逐渐衰减到零；B 、短路电流中除非周期分量将逐渐衰减到零外，其它电流分量都不会衰减；C 、短路电流中除非周期分量将逐渐衰减到零外，其它电流分量都将从短路瞬间的起始值衰减到其稳态值。

电力系统稳态分析考试习题及答案电力系统稳态分析考试习题及答案1.以下哪个是电力系统的基本方程？ A. 电压方程 B. 功率方程 C. 电流方程D. 能量方程答案：D. 能量方程2.电力系统的稳态分析主要是指对电力系统中的何种情况进行分析？ A. 短路故障 B. 稳态运行 C. 频率偏差 D. 电压波动答案：B. 稳态运行3.电力系统的稳态分析主要考虑以下哪些因素？ A. 电压、电流、功率 B. 电阻、电感、电容 C. 频率、相位、谐波 D. 电压降、线损、短路电流答案：A. 电压、电流、功率4.电力系统中，以下哪个是稳态分析的基本假设？ A. 电源电压保持不变 B.负载电流保持不变 C. 线路电阻保持不变 D. 系统频率保持不变答案：A. 电源电压保持不变5.电力系统中，以下哪个方程可以描述节点电压和支路电流之间的关系？ A.马帕尔方程 B. 克希霍夫方程 C. 约旦方程 D. 麦克斯韦方程答案：B. 克希霍夫方程6.电力系统的稳态分析中，以下哪个方法可以用来求解节点电压和支路电流？A. 欧姆定律B. 麦克斯韦方程C. 潮流方程D. 趋势方程答案：C. 潮流方程7.电力系统中，以下哪个因素会导致电压降？ A. 电源电压不稳定 B. 负载电流过大 C. 线路电阻过大 D. 短路电流过大答案：C. 线路电阻过大8.电力系统中，以下哪个因素会导致线损？ A. 电源电压不稳定 B. 负载电流过大 C. 线路电阻过大 D. 短路电流过大答案：B. 负载电流过大9.电力系统中，以下哪个因素会导致短路电流？ A. 电源电压不稳定 B. 负载电流过大 C. 线路电阻过大 D. 系统频率偏差答案：C. 线路电阻过大10.电力系统的稳态分析中，以下哪个指标可以评估系统的稳定性？ A. 节点电压 B. 支路电流 C. 频率偏差 D. 短路电流答案：D. 短路电流。

（完整版）电⼒系统稳定分析电⼒系统暂态分析试题+答案1．采⽤分裂导线的⽬的是（ A ）A.减⼩电抗B.增⼤电抗C.减⼩电纳D.增⼤电阻2．下列故障形式中对称的短路故障为（ C ）A.单相接地短路B.两相短路C.三相短路D.两相接地短路3．简单系统静态稳定判据为（ A ）A.>0B.<0C.=0D.都不对4．应⽤等⾯积定则分析简单电⼒系统暂态稳定性，系统稳定的条件是（ C ）A.整步功率系数⼤于零B.整步功率系数⼩于零C.最⼤减速⾯积⼤于加速⾯积D.最⼤减速⾯积⼩于加速⾯积5．频率的⼀次调整是（ A ）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由⽆功补偿设备完成的6.系统备⽤容量中，哪种可能不需要( A )A.负荷备⽤B.国民经济备⽤C.事故备⽤D.检修备⽤7．电⼒系统中⼀级负荷、⼆级负荷和三级负荷的划分依据是⽤户对供电的（A ）A.可靠性要求B.经济性要求C.灵活性要求D.优质性要求9．中性点不接地系统发⽣单相接地短路时，⾮故障相电压升⾼⾄（ A ）B.1.5倍相电压C.1.5倍线电压D.倍相电压10.P-σ曲线被称为( D )A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功⾓曲线11.顺调压是指( B )A.⾼峰负荷时，电压调⾼，低⾕负荷时，电压调低B.⾼峰负荷时，允许电压偏低，低⾕负荷时，允许电压偏⾼C.⾼峰负荷，低⾕负荷，电压均调⾼D.⾼峰负荷，低⾕负荷，电压均调低12.潮流⽅程是( D )A.线性⽅程组B.微分⽅程组C.线性⽅程D.⾮线性⽅程组13.分析简单电⼒系统的暂态稳定主要应⽤( B )A.等耗量微增率原则B.等⾯积定则C.⼩⼲扰法D.对称分量法14.电⼒线路等值参数中消耗有功功率的是（A）A.电阻B.电感C.电纳D.电容15.⼀般情况，变压器的负序电抗X T（2）与正序电抗X T（1）的⼤⼩关系为（C）A.X T（1）>X T(2)B.X T（1）C.X T（1）=X T(2)D.X T（1）>>X T(2)16.电⼒系统分析中，有功功率的单位常⽤（B）B.MWC.MVAD.V17.在下列各种故障类型中，属于纵向故障的是（D）A.两相短路B.两相断线C.单相接地短路D.两相短路接地18.利⽤P—Q分解法和⽜顿—拉夫逊法进⾏潮流计算，⼆者的收敛速度是（C）A.P—Q分解法⾼于⽜顿—拉夫逊法B.⽆法⽐较C.⽜顿拉夫逊法⾼于P—Q分解法D.两种⽅法⼀样19.电⼒系统的综合供电负荷加上⼚⽤电之和，称为（A）A.发电负荷B.供电负荷C.⽤电负荷D.⼯业负荷20.构成电⼒⽹的主要设备有（B）A.变压器，⽤户B.变压器，电⼒线路C.电缆，架空线D.电阻，电容21.系统发⽣两相接地短路故障时，复合序⽹的连接⽅式为（A）A.正序、负序、零序并联B.正序、负序并联、零序⽹开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路22.系统发⽣两相短路故障时，复合序⽹的连接⽅式为（B）A.正序、负序、零序并联B.正序、负序并联、零序⽹开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路23.系统发⽣单接地短路故障时，复合序⽹的连接⽅式为（A）A.正序、负序、零序串联B.正序、负序并联、零序⽹开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路24.⼆相断线时的复合序⽹是在断⼝处( A )。

大学考试试卷《电力系统稳态分析》及参考答案电力系统稳态分析一、单项选择题(本大题共20分，共 10 小题，每小题 2 分) 1. 自然功率因数是( )。

A. 增加补偿设备时发电机的功率因数B. 增加补偿设备时负荷的功率因数C. 未加补偿设备时负荷的功率因数D. 按规程规定的负荷的功率因数2. 下列说法正确的是( )。

A. 可以用减小输送有功功率的方法减小高压输电线路的电压损耗B. 可以用增大导线截面的方法减小高压输电线路的电压损耗C. 可以在线路末端增加无功功率电源减小高压输电线路的电压损耗D. 可以随时改变电网额定电压减小高压输电线路的电压损耗 3. 下列说法不正确的是( )。

A. 升压变压器的中压绕组最靠近铁芯B. 降压变压器的低压绕组最靠近铁芯C. 升压变压器中，高低压绕组相距最远，二者间漏抗最大D. 降压变压器中，高低压绕组相距最远，二者间漏抗最大 4. 按线路长度计算功率的初分布的条件是( )。

A. 网络中所有导线单位长度的电阻相同B. 网络中所有导线单位长度的电抗相同C. 网络中所有导线单位长度的电纳相同D. 网络中所有导线单位长度的阻抗相同5. 线路末端输出有功功率与线路始端输入有功功率的比值，常用百分值表示的是( )。

A. 输电效率B. 最大负荷利用小时数C. 线损率D. 网损率6. 电力线路的波阻抗是( )。

A. 阻抗B. 纯电阻C. 纯电抗D. 纯电纳7. 双绕组变压器的电纳( )。

A. 可由空载损耗计算B. 可由短路电压百分值计算C. 可由短路损耗计算D. 可由空载电流百分值计算8. 中性点不接地系统中有一相直接接地时有( )。

A. 接地相的电流减小，非接地相对地电压不变 B. 接地相的电流增大，非接地相对地电压升高 C. 接地相的电流不变，非接地相对地电压降低 D. 接地相的电流为零，非接地相对地电压升高9. 在任何负荷下都保持中枢点电压为(102%,105%)U中一不变的值的中枢点N电压调整方式是( )。

第五次作业1、 造成电力系统电压水平波动的原因是什么？2、 电力系统的电压调整与电力系统的频率调整相比较有那些特点?3、 在常用的无功补偿设备中，那些无功补偿设备具有正的调节效应？那些具有负的调节效应？4、 什么叫电力系统的电压中枢点？电压中枢点的电压调整方式有那几种？5、 常用的调压措施有那些？对于由于无功缺乏造成电压水平下降的电力系统应优先采取何种调压措施？对于无功功率并不缺乏，但局部电网电压偏低的电力系统应优先采用何种调压措施？6、 电力系统无功电源最有分布的目的是什么?无功电源最优分布的原则是什么？7、 电力系统无功最优补偿的目的是什么？无功最优补偿的原则是什么？8、某降压变电所由110kV 线路供电,变电所装有一台40MVA 普通变压器,如图三所示。

110kV 送端电压U1保持115kV 不变.若要求变电所10kV 母线电压U2变化范围不超出10.0~10.7kV ，试选择变压器分接头。

9、电力网接线如下图所示,已知Ω=70ij X ，变电所低压母线要求逆调压(最小负荷时电压为额定电压,最大负荷时电压为105%U N ），低压母线额定电压为10KV ，变压器额定电压为KV 11/%5.22110⨯±。

最大负荷及最小负荷时，归算到高压侧的实际电压分别为:KV U KV U j j 2.110;1.101min .max .='='.若i U 不变,求应选择的变压器分接头和并联电容器的容量。

电力系统稳态分析第五次作业参考答案1、造成电力系统电压水平波动的原因是什么?答:造成电力系统电压水平波动的原因是电力系统无功负荷的波动。

(要保持电力系统的电压在正常水平，就必须维持在该电压水平下的无功功率平衡，当电力系统无功负荷波动时,电力系统的的无功功率平衡关系被破坏，相应的电力系统的电压水平也就发生波动)2、电力系统的电压调整与电力系统的频率调整相比较有那些特点？答:电力系统的频率只有一个，频率调整也只有调整发电机有功出力一种方法（调速器、调频器和有功负荷最优分配都是改变发电机有功出力）；而电力系统中各点的电压都不相同，电压的调整也有多种方式.3、在常用的无功补偿设备中，那些无功补偿设备具有正的调节效应?那些具有负的调节效应？答：在常用的无功补偿设备中,调相机、SR型静止无功补偿器和TCR型静止无功补偿器具有正的电压调节效应;而电力电容器、TSC型静止无功补偿器具有负的电压调节效应。

第一章 电力系统的基本概念1－1电力系统、电力网和动力系统的定义是什么？1－2见图示电力系统，试求变压器和发电机的额定电压。

110kV 平均额定电压是多少？解：U GN =1.05×10=10.5kVU 1N.T 1=U GN =10.5kV U 2N.T 1=1.1×110=121kV U 1N.T 2=110kV U 2N.T 2=1.1×35=38.5kV U 3N.T 2=1.05×6=6.3kV U 1N.T 3=U GN =10.5kV U 2N.T 3=1.05×3=3.15kV110kV 线路平均额定电压U av =（U 2N.T 1+ U 1N.T 2）/2=（121+ 110）/2≈115kV第二章作业及解答2－1什么是发电机的功角特性？隐极式发电机和凸极式发电机的功角特性有何区别？ 2－2 已知一台三相三绕组变压器容量比为：300/300/150MVA , 三次侧额定电压为113.8N U kV =、2121N U kV =、3242N U kV =，实验数据：(12)950K P kW -=、(13)500K P kW -=、(23)620K P kW -=, (12)%13.73K U -=、(13)%11.9K U -=、(23)%18.64K U -=， 0123P kW =，0%0.5I =, 计算变压器参数（归算至高压侧）并画出等值电路。

解：由于已知的三绕组变压器三个绕组的容量不同，因此由变压器制造厂提供的变压器短路实验数据就存在归算的问题。

根据标准，制造厂提供的短路损耗是没有归算到各绕组中通过变压器额定电流时数值，而制造厂提供的短路电压是归算好的。

因此： （1）根据容量比归算短路损耗： 2(13)(13)3002000150K K P P kW --⎛⎫'=⨯= ⎪⎝⎭2(23)(23)3002480150K K P P kW --⎛⎫'=⨯= ⎪⎝⎭（2）各绕组的短路损耗： 1(12)(13)(23)1()0.2352K K KK P P P P MW ---''=+-= 2(12)(23)(13)1()0.7152K K KK P P P P MW ---''=+-= 3(13)(23)(12)1() 1.7652K K KK P P P P MW ---''=+-= （3）各绕组短路电压百分数： 1(12)(13)(23)1%(%%%) 3.4952K K K K U U U U ---=+-=2(12)(23)(13)1%(%%%)10.2352K K K K U U U U ---=+-=3(13)(23)(12)1%(%%%)8.4052K K K K U U U U ---=+-=（4）变压器归算到高压侧参数：2211120.235242 3.4952420.153 6.823300100300Z R jX j j ⨯⨯=+=+=+Ω⨯2222220.71524210.2352420.46519.98300100300Z R jX j j ⨯⨯=+=+=+Ω⨯2233321.7652428.405242 1.14816.408300100300Z R jX j j ⨯⨯=+=+=+Ω⨯6221230.5300(2.125.6)101000242100242Y G jB j j s -⨯=-=+=-⨯⨯⨯ 2－3答案2－4某一回110kV 架空电力线路，导线型号为LGJ-120，导线计算外径为15.2mm ，三相导线水平排列，两相邻导线之间的距离D=4m 。
