拉伸压缩和剪切

材料力学拉伸压缩与剪切材料力学是研究材料在外力作用下的力学性能和变形规律的学科。

在材料力学中，拉伸、压缩和剪切是三种常见的受力方式。

本文将对这三种受力方式进行详细的讨论。

一、拉伸拉伸是将材料的两个端点向相反方向施加力，使材料产生变形和应力的一种受力方式。

在拉伸过程中，应力沿受力方向逐渐递增，直到材料达到其抗拉极限，引起断裂。

拉伸强度是指材料在拉伸过程中所能承受的最大伸长应力，常用于评价材料的抗拉性能。

材料在拉伸过程中会发生塑性变形和弹性变形。

当应力较小时，材料发生弹性变形，即材料在去除应力后能恢复原状。

当应力较大时，材料发生塑性变形，即材料变形后无法完全恢复原状。

材料的塑性变形通常伴随着颈缩现象，即材料在拉伸过程中发生细颈，最终引起断裂。

在拉伸过程中，材料的变形主要通过断裂面的拉伸和滑移来实现。

断裂面的拉伸是指材料在拉伸过程中，沿断裂面发生直接断裂的现象。

滑移是指材料分子、原子或晶粒之间发生相对滑动的行为。

材料的拉伸性能主要由断裂面的塑性变形和滑移行为共同决定。

二、压缩压缩是将材料的两个端点向相同方向施加力，使材料产生变形和应力的一种受力方式。

在压缩过程中，材料的体积减小，应力沿受力方向逐渐递增，直到材料达到其抗压极限，引起破坏。

抗压强度是指材料在压缩过程中所能承受的最大应力，常用于评价材料的抗压性能。

与拉伸不同，材料在正常应力下的压缩变形主要是弹性变形。

材料在压缩过程中会呈现出不同的弹性阶段，即初期弹性阶段、线弹性阶段和屈服弹性阶段。

初期弹性阶段材料呈现出线性弹性变形；线弹性阶段材料呈现出弹性变形，但变形量不再是线性增加；屈服弹性阶段材料呈现出应力和应变之间非线性关系。

三、剪切剪切是指材料在外力作用下，造成平行于断裂面的错切运动和应力的一种受力方式。

在剪切过程中，材料发生剪切变形，即材料平行于受力方向发生错开运动。

剪切强度是指材料在剪切过程中所能承受的最大剪应力，常用于评价材料的剪切性能。

材料的剪切变形属于塑性变形，主要发生在晶体或晶体之间的滑移面上。

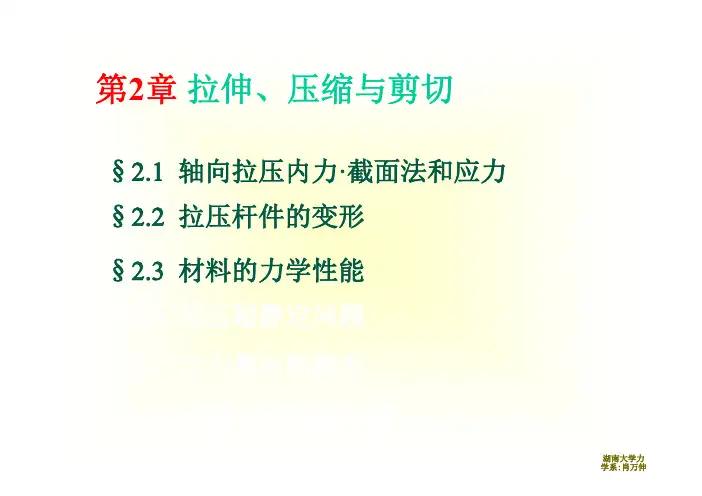

第二章拉伸、压缩与剪切小结一、轴向拉压杆的内力轴力轴向拉压时，杆件横截面上内力的合力，用FN 表示。

轴力正负号的规定杆件受拉而伸长的轴力为正，受压而缩短的轴力为负。

或者表述为FN 的方向与截面外法线方向一致的为正，反之为负。

轴力的求法截面法，一般将所求截面的内力假设为正的数值，这一方法称为“设正法”。

如结果为正，则说明假设正确，是拉力；如是负值，则说明假设错误，是压力。

轴力图注意：1.轴力图与杆件应注意一一对应关系，习惯上在其值变化的角点标出数值；2.作图或校核时注意应用突变关系，即在外力作用面，轴力图突变，突变值（绝对值）的大小等于作用在该面的外力的大小；3.同一图应采用同一比例；二、应力1）横截面上的应力平面假设：变形前为平面的横截面，变形后仍保持为平面且仍垂直于轴线。

由材料的假设可知，轴向拉压杆横截面上各点的应力相等，垂直于截面，用表示，即：使用条件:①外力的合力作用线必须与杆件轴线重合②当杆件的横截面沿轴线方向变化缓慢，而且外力作用线与杆件轴线重合时，也可近似地应用该公式。

③不适用于集中力作用点附近的区域圣维南原理:作用于弹性体上某一局部区域内的外力系，可以用与它静力等效的力系来代替。

σNF Aσ=2)斜截面上的应力轴向拉压时斜截面上的应力随其方位而变化总应力：正应力：切应力：三、材料的力学性能1）低碳钢拉伸4个阶段：弹性阶段、屈服（流动）阶段、强化阶段、局部变形（颈缩）阶段。

4个极限应力：比例极限，弹性极限，屈服极限，强度极限两个塑性指标：延伸率和断面收缩率一个弹性模量ασααcos cos ==AF p ασασαα2cos cos ==p ασαταα2sin 2sin ==p %1001⨯-=ll l δ%1001⨯-=A A A ψE σε=2）其它材料的拉伸3）材料压缩时的力学性能塑性材料压缩时的力学性质与拉伸时的基本无异。

脆性材料拉、压力学性能有较大差别，抗压能力明显高于抗拉能力。

杆件变形的基本形式有五种，包括拉伸或压缩、剪切、扭转、弯曲和组合变形。

1.拉伸或压缩：主要是在轴向受到力的作用，使杆件沿着轴线方向伸长或缩
短。

例如，拉杆、压杆和传动轴等。

2.剪切：主要是在垂直于轴线的平面内，由一对反向内力引起的杆件相对位
置的改变。

例如，房屋结构的梁在剪力作用下发生剪切变形。

3.扭转：主要是在垂直于轴线的平面内，由一对大小相等、方向相反且作用
线与杆轴线重合的外力偶引起的杆件各横截面间的相对转动。

例如，汽车方向盘的转动。

4.弯曲：主要是在垂直于轴线的平面内，由一个或多个大小相等、方向相反
且作用线与杆轴线垂直的外力偶引起的杆件各横截面间的相对转动。

例
如，桥梁和建筑物的梁在重力作用下发生弯曲变形。

5.组合变形：以上四种基本变形中的两种或两种以上的组合。

例如，在机械
制造和建筑领域中，常常会遇到各种复杂的组合变形情况。

材料力学中的四种基本变形举例
1.拉伸变形：
拉伸变形是指在外力的作用下，物体的长度增加或变长的过程。

这种
变形常见于拉伸试验中的拉力加载中，例如在拉伸试验机上施加外力，拉
伸材料直至材料的断裂点。

一个常见的例子是橡皮筋，当我们拉伸橡皮筋时，它的长度会增加。

2.压缩变形：
压缩变形是指在外力的作用下，物体的长度减少或变短的过程。

这种
变形常见于承受压力的构件中，例如梁柱结构承受竖向荷载时会产生压缩
变形。

一个典型的例子是弹簧，当我们用力将弹簧压缩时，它的长度会变短。

3.剪切变形：
剪切变形是指在外力的作用下，物体的平行侧面发生相对位移的过程。

这种变形常见于切削和金属加工中，例如在使用剪切机切割金属板材时，
金属板材的平行侧面会产生相对的移动。

另一个例子是在泥土工程中，当
土壤受到剪切力时，会发生剪切变形。

4.扭转变形：
扭转变形是指在外力作用下，物体沿纵轴发生旋转的过程。

这种变形
常见于旋转机械中，例如在使用螺旋桨驱动船只前进时，船体会发生扭转
变形。

另一个例子是在汽车悬挂系统中，当车辆转弯时，车身会发生扭转
变形。

这四种基本变形在材料力学中都具有重要的意义，并广泛应用于工程设计和材料选型过程中。

通过对这些变形的认识和理解，我们能够更好地预测和控制材料的行为和性能。
