探讨智能变电站在线监测系统的运行实现智能变电站在线监测系统是指利用各种先进的传感技术、数据采集技术和通信技术，实时监测和分析电力设备运行状态及环境信息，通过云计算、大数据分析等手段，实现对变电站设备运行状态的实时监测、故障预警和维护管理。
智能变电站在线监测系统的运行实现是一个复杂的过程，涉及到多种技术手段和系统集成，下面将结合实际案例，从传感技术、数据采集技术和通信技术等方面来探讨智能变电站在线监测系统的运行实现。
一、传感技术传感技术是智能变电站在线监测系统的重要组成部分，通过传感器和检测设备实时采集变电站内各种设备的运行数据和环境信息，为系统提供数据支持。
传感技术的应用包括温度传感器、湿度传感器、压力传感器、振动传感器、红外传感器等。
这些传感器可以实时监测设备的温度、湿度、压力、振动等参数，帮助系统对设备状态进行准确评估和预测。
以温度传感器为例，智能变电站在线监测系统通过安装在变电设备上的温度传感器，可以实时监测变电设备的温度变化情况。
当设备温度异常升高时，系统会自动发出警报，及时提醒运维人员进行处理，避免由于高温引发的设备损坏或事故发生。
传感技术的应用为系统提供了实时、准确的数据支持，为系统的运行提供了基础保障。
二、数据采集技术数据采集技术是智能变电站在线监测系统的另一重要组成部分，它负责将传感器采集到的数据进行采集、处理和传输，将数据传输到系统的数据中心进行分析和存储。
数据采集技术的应用包括数据采集模块、数据采集设备、数据传输设备等。
数据采集技术的运行实现需要考虑通信协议、数据传输速度、数据处理能力等多方面因素。
通信协议方面，应根据实际情况选择合适的通信协议，如Modbus、Profibus、Ethernet等，确保数据采集设备与监测系统之间的通信稳定、可靠。
数据传输速度方面，应确保数据采集设备的传输速度能够满足系统对数据的实时性要求，尽快将采集到的数据传输到系统的数据中心。
数据处理能力方面，应根据系统需求选择合适的数据采集设备和数据传输设备，确保其具有足够的数据处理能力和存储容量，以适应系统对大数据处理和存储的需求。
智能变电站在线监测技术研究背景介绍随着电力系统不断发展，变电站的数量也在不断增多，而变电站是电网的重要组成部分，对电力系统的稳定运行起着至关重要的作用。
为了保证变电站的正常运行，传统的管理模式已经无法满足需求，越来越多的变电站采用智能化管理方式，实现在线监测，提升管理效率和电网的稳定性。
本文将介绍智能变电站在线监测技术的研究现状和未来发展趋势。
智能变电站在线监测技术现状监测内容智能变电站在线监测主要涉及设备状态检测和数据采集。
设备状态监测可以检测开关状态、温度、湿度、电量等实时数据，通过数据采集设备可以获得设备的运行状况、负载情况、故障状态等信息，有效提高设备和系统的运行状态。
监测技术变电站在线监测技术常用的技术包括红外成像、局部放电检测、超声波检测、气体分析等。
其中红外成像技术能够实时检测变电站设备的温度分布和状态变化，快速识别变电设备热点，避免设备因过载、过热等失效。
局部放电检测技术可以对变电设备的压力突变、开关失灵等故障进行实时检测和判断。
超声波检测技术则是通过识别故障设备的声音特征识别变电设备故障。
气体分析则能够分析变电设备内部的成分变化，判断变电设备是否出现故障。
智能变电站在线监测技术未来发展趋势可视化监测随着智能变电站监测技术的发展，越来越多的监测技术得到了应用，监测的数据也越来越多，传统的监测平台已经无法满足需求。
因此，未来可视化监测将成为一个重要的方向。
通过对现有数据进行整理、剖析，开发智能监测软件，实现智能化分类和监测，从而更加精准、高效地识别问题，避免故障并提高变电站的效率。
云计算技术随着云计算技术和物联网技术的不断发展，智能变电站的监测数据也获得了更加高效的处理。
未来的变电站监测系统将与云计算相结合，能够提高监测系统的处理能力，使监测结果更加精确和及时。
人工智能技术未来，人工智能技术将在智能变电站监测中得到广泛的应用。
通过人工智能技术对数据进行分析和处理，实现监测系统的更加智能化。

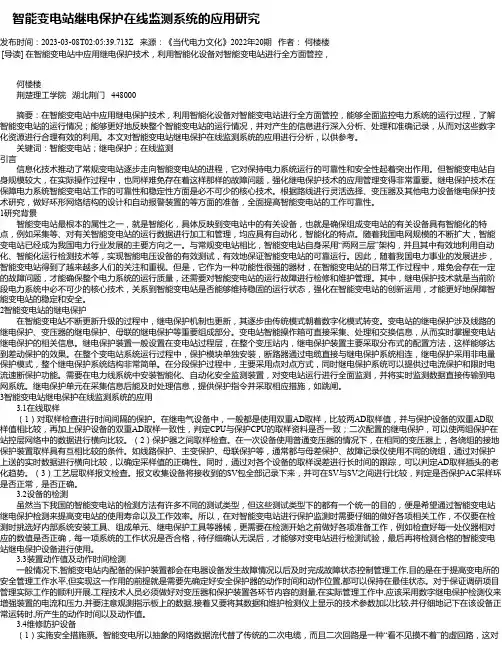

智能变电站继电保护在线监测系统的应用研究发布时间：2023-03-08T02:05:39.713Z 来源：《当代电力文化》2022年20期作者：何楼楼[导读] 在智能变电站中应用继电保护技术，利用智能化设备对智能变电站进行全方面管控，何楼楼荆楚理工学院湖北荆门 448000摘要：在智能变电站中应用继电保护技术，利用智能化设备对智能变电站进行全方面管控，能够全面监控电力系统的运行过程，了解智能变电站的运行情况；能够更好地反映整个智能变电站的运行情况，并对产生的信息进行深入分析、处理和准确记录，从而对这些数字化资源进行合理有效的利用。
本文对智能变电站继电保护在线监测系统的应用进行分析，以供参考。
关键词：智能变电站；继电保护；在线监测引言信息化技术推动了常规变电站逐步走向智能变电站的进程，它对保持电力系统运行的可靠性和安全性起着突出作用。
但智能变电站自身规模较大，在实际操作过程中，也同样难免存在着这样那样的故障问题，强化继电保护技术的应用管理变得非常重要。
继电保护技术在保障电力系统智能变电站工作的可靠性和稳定性方面是必不可少的核心技术。
根据路线进行灵活选择、变压器及其他电力设备继电保护技术研究，做好环形网络结构的设计和自动报警装置的等方面的准备，全面提高智能变电站的工作可靠性。
1研究背景智能变电站最根本的属性之一，就是智能化，具体反映到变电站中的有关设备，也就是确保组成变电站的有关设备具有智能化的特点，例如采集等、对有关智能变电站的运行数据进行加工和管理，均应具有自动化，智能化的特点。
随着我国电网规模的不断扩大，智能变电站已经成为我国电力行业发展的主要方向之一。
与常规变电站相比，智能变电站自身采用“两网三层”架构，并且其中有效地利用自动化、智能化运行检测技术等，实现智能电压设备的有效测试，有效地保证智能变电站的可靠运行。
因此，随着我国电力事业的发展进步，智能变电站得到了越来越多人们的关注和重视。
但是，它作为一种功能性很强的器材，在智能变电站的日常工作过程中，难免会存在一定的故障问题，才能确保整个电力系统的运行质量，还需要对智能变电站的运行故障进行检修和维护管理。
探讨智能变电站在线监测系统的运行实现随着科技的不断创新和发展，智能变电站在线监测系统已经成为了变电站管理和运行的重要组成部分。
这一系统可以通过实时监测和分析变电站各项运行数据，帮助运维人员及时发现问题并进行处理，确保变电站的安全稳定运行。
本文将探讨智能变电站在线监测系统的运行实现，包括系统的构成、运行原理、技术支持以及应用效果等方面。
一、系统构成智能变电站在线监测系统主要由传感器、数据采集设备、数据传输设备、数据分析处理设备和监控显示设备等组成。
传感器用于感知变电站各项运行参数，如电压、电流、温度、湿度等；数据采集设备用于将传感器采集到的数据进行采集、存储和传输；数据传输设备用于将采集到的数据传输到数据分析处理设备；数据分析处理设备用于对传输到的数据进行分析处理，提取有价值的信息；监控显示设备则用于显示分析处理后的数据，供运维人员实时监测和管理。
二、运行原理智能变电站在线监测系统的运行原理主要是通过传感器实时感知变电站各项运行参数，然后将采集到的数据传输到数据分析处理设备中，经过数据分析处理后，运维人员可以通过监控显示设备实时监测变电站的运行状态，并且可以通过系统提供的报警功能及时发现并处理问题。
系统还可以将数据进行存储和分析，在未来的运行管理中提供参考。
三、技术支持智能变电站在线监测系统的实现离不开先进的传感技术、数据采集技术、数据传输技术和数据分析处理技术等。
传感技术的发展使得传感器能够更加精确地感知变电站各项运行参数，并且具有更高的可靠性和稳定性；数据采集技术的发展使得系统能够实现数据的实时采集和存储；数据传输技术的发展使得数据能够快速、稳定地传输到数据分析处理设备中；数据分析处理技术的发展使得系统能够对大规模的数据进行高效的处理和分析，提取有价值的信息。
四、应用效果智能变电站在线监测系统的运行实现对于保障变电站运行的安全稳定具有重要意义。
未来随着技术的不断进步和应用范围的不断扩大，智能变电站在线监测系统将会在电力行业发挥出更大的作用。

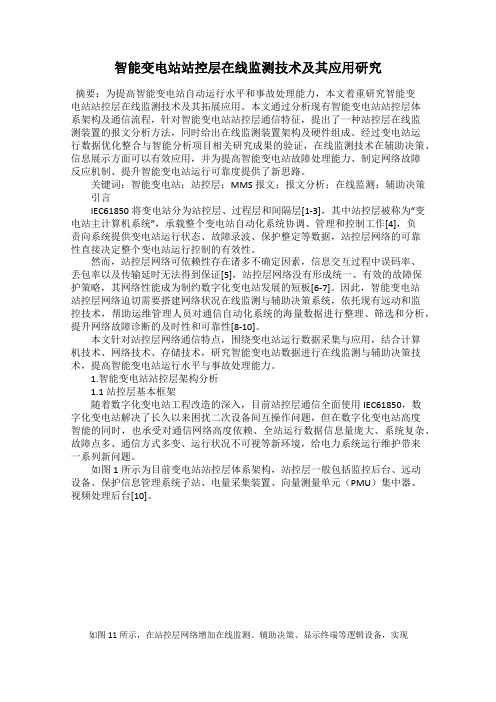

智能变电站站控层在线监测技术及其应用研究摘要：为提高智能变电站自动运行水平和事故处理能力，本文着重研究智能变电站站控层在线监测技术及其拓展应用。
本文通过分析现有智能变电站站控层体系架构及通信流程，针对智能变电站站控层通信特征，提出了一种站控层在线监测装置的报文分析方法，同时给出在线监测装置架构及硬件组成。
经过变电站运行数据优化整合与智能分析项目相关研究成果的验证，在线监测技术在辅助决策、信息展示方面可以有效应用，并为提高智能变电站故障处理能力、制定网络故障反应机制、提升智能变电站运行可靠度提供了新思路。
关键词：智能变电站；站控层；MMS报文；报文分析；在线监测；辅助决策引言IEC61850将变电站分为站控层、过程层和间隔层[1-3]，其中站控层被称为“变电站主计算机系统”，承载整个变电站自动化系统协调、管理和控制工作[4]，负责向系统提供变电站运行状态、故障录波、保护整定等数据，站控层网络的可靠性直接决定整个变电站运行控制的有效性。
然而，站控层网络可依赖性存在诸多不确定因素，信息交互过程中误码率、丢包率以及传输延时无法得到保证[5]，站控层网络没有形成统一、有效的故障保护策略，其网络性能成为制约数字化变电站发展的短板[6-7]。
因此，智能变电站站控层网络迫切需要搭建网络状况在线监测与辅助决策系统，依托现有远动和监控技术，帮助运维管理人员对通信自动化系统的海量数据进行整理、筛选和分析，提升网络故障诊断的及时性和可靠性[8-10]。
本文针对站控层网络通信特点，围绕变电站运行数据采集与应用，结合计算机技术、网络技术、存储技术，研究智能变电站数据进行在线监测与辅助决策技术，提高智能变电站运行水平与事故处理能力。
1.智能变电站站控层架构分析1.1站控层基本框架随着数字化变电站工程改造的深入，目前站控层通信全面使用IEC61850，数字化变电站解决了长久以来困扰二次设备间互操作问题，但在数字化变电站高度智能的同时，也承受对通信网络高度依赖、全站运行数据信息量庞大、系统复杂、故障点多、通信方式多变、运行状况不可视等新环境，给电力系统运行维护带来一系列新问题。
智能化变电站在线监测技术摘要:本文主要介绍了智能变电所中所应用的在不影响设备运行的条件下,利用变压器在线监测、GIS在线监测、避雷器在线监测等在线监测技术,实现对全所电气设备进行数据采集、实时显示、诊断分析、故障报警和参数设置。
并指出了该技术今后的发展方向。
以220kV 云会智能变电站为例。
关键词:变压器在线监测GIS在线监测避雷器在线监测0 引言智能化变电站是智能电网建设的重要组成部分,是变电站自动化发展的一个重要方向。
智能化变电站采用低功率、紧凑型的电子式电压、电流互感器代替常规的CT和PT,采用智能断路器和智能电子装置等先进设备,利用高速光纤以太网构成变电站数据采集及传输系统,实现基于IEC61850标准的统一信息建模,达到智能设备间信息共享和互操作的变电站。
在变电站高压设备装设在线监测系统,就能够做到对已经发生、正在发生或可能发生的故障进行分析、判断和预报,明确故障的性质、类型、程度、原因,指出故障发生和发展的趋势及后果,提出控制故障发展和消除故障的有效对策避免被监测设备事故发生,保证设备安全、可靠、正常运行。
[1]在线监测系统经过数十年的研究,已经呈现出快速发展的趋势,部分成熟产品正逐渐在电网中推广和应用,并涵盖了主要的电气设备。
在线监测系统不但本身故障少,而且能够及时准确地发现变电站内主设备的缺陷,为设备的安全稳定运行发挥了积极作用。
[2]1 220kV云会变电站在线监测系统配置220kV云会智能变电站在线监测系统采用分层分布式结构,由现场监测单元、系统服务器和客户端3大部分组成。
1.1 全站在线监测整体配置(1)#1、#2主变压器配置末屏电流传感器在线监测,油色谱(含微水)在线监测,铁芯接地在线监测,温度及负荷在线监测各一套。
(2)220kV断路器、110kV断路器和35kV断路器安装气体密度,微水传感器在线监测,PT电压检测。
220kV断路器状态监测安装于220kVGIS在线监测智能组件柜,110kV、35kV断路器状态监测安装于110kVGIS在线监测智能组件柜。

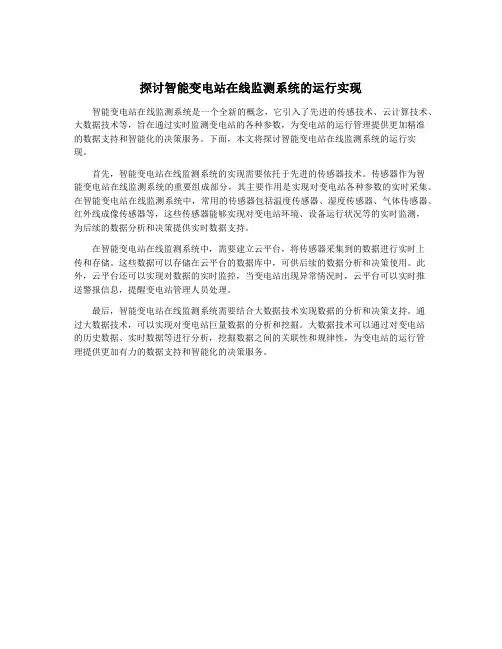

探讨智能变电站在线监测系统的运行实现
智能变电站在线监测系统是一个全新的概念，它引入了先进的传感技术、云计算技术、大数据技术等，旨在通过实时监测变电站的各种参数，为变电站的运行管理提供更加精准
的数据支持和智能化的决策服务。
下面，本文将探讨智能变电站在线监测系统的运行实
现。
首先，智能变电站在线监测系统的实现需要依托于先进的传感器技术。
传感器作为智
能变电站在线监测系统的重要组成部分，其主要作用是实现对变电站各种参数的实时采集。
在智能变电站在线监测系统中，常用的传感器包括温度传感器、湿度传感器、气体传感器、红外线成像传感器等，这些传感器能够实现对变电站环境、设备运行状况等的实时监测，
为后续的数据分析和决策提供实时数据支持。
在智能变电站在线监测系统中，需要建立云平台，将传感器采集到的数据进行实时上
传和存储。
这些数据可以存储在云平台的数据库中，可供后续的数据分析和决策使用。
此外，云平台还可以实现对数据的实时监控，当变电站出现异常情况时，云平台可以实时推
送警报信息，提醒变电站管理人员处理。
最后，智能变电站在线监测系统需要结合大数据技术实现数据的分析和决策支持。
通
过大数据技术，可以实现对变电站巨量数据的分析和挖掘。
大数据技术可以通过对变电站
的历史数据、实时数据等进行分析，挖掘数据之间的关联性和规律性，为变电站的运行管
理提供更加有力的数据支持和智能化的决策服务。
Through the reasonable organization of the production process, effective use of production resources to carry out production activities, to achieve the desired goal.
智能变电站在线监测技术
研究正式版
智能变电站在线监测技术研究正式版
下载提示：此安全管理资料适用于生产计划、生产组织以及生产控制环境中，通过合理组织生产过程，有效利用生产资源，经济合理地进行生产活动，以达到预期的生产目标和实现管理工作结果的把控。
文档可以直接使用，也可根据实际需要修订后使用。
摘要:电网运行的稳定性可以通过设备的在线监测技术得到保障，文章总结了我国关于智能变电站所采用的在线监测技术，其中包括传感、信息处理、数据传输等智能技术的原理其优势，分析了我国目前在线监测发展情况，其中对于存在的问题进行研究，借此希望可以对电网自愈系统提供可靠的依据。
关键词：智能变电站；在线监测；技术
1 智能变电站在线监测技术存在的问题
1.1 在线监测技术共享功能需要进一步完善
要想实现智能变电站与供电系统中各个组成部分的信息数据共享功能，就必须要保证各个系统的数据收集速率保持在一个相同的水平。
这样一来，就需要另外建立一个数据信息收集系统，将供电系统中各组成部分采集到的数据收集起来，然后再对数据传输速率进行统一处理。
这种方式的应用，不仅会降低智能变电站的工作效率，而且也会在一定程度上加大成本投入。
1.2 在线监测技术的网络选择有待提高
网络连接方式以及数据传输速率，是
影响在线监测技术在智能变电站中应用有效性的关键因素。
所以，在选择在线监测技术所使用的网络平台时，必须要根据实际需要，选择更加经济、高效的供电网络系统。
就当前供电系统中的网络选择方式来看，以太网的选择是比较普遍的。
在应用以太网来搭建供电系统的网络系统时，首先，要注意的就是网络系统与变电站的兼容性，以确保智能变电站的稳定运行;其次，在建立网络系统时，必须要根据时代发展需要，设计具有双向通信功能的网络通道，以保证变电站工作的高效性;最后，就是网络选择的经济适用性，在保证供电质量的基础上，适当的控制成本投入。
1.3 在线监测技术的稳定性较低
变电站主要是用来改变电压的，其工作的稳定性将直接影响到用户的用电质量。
因此，提高在线监测技术在智能变电站中应用时的稳定性是十分必要的。
在线监测技术主要是采用数字信号的模式来传递信息的，在运行过程中极易受到天气状况、气温高低等外界因素的影响，从而使得在信息传输过程中出现数据缺失、延时传送等问题，对供电安全造成威胁，降低用户的用电质量，为人们的生活带来不便。
2 在线监测技术
2.1 智能传感器技术
美国宇航局最先提出智能传感器技术，主要应用于宇宙飞船测量的空间参
数。
如今的传感器技术早以脱离最初的技能，走出单一化集成走向了微型、网络化发展。
智能传感器高于传统传感器，并多出了网络及多项传感技术，综合性质强，对于智能一次设备状态信息采集而言，占据十分有利的优势，同时可以完成传输、存储、分析、故障判定、处理依据等等性能。
传统传感器本身以机电化为准，机电测量本身容易受外界干扰，为此，所得出来的参数存在误差，灵活性低下，绝缘性不强，稳定性差等，众多的不足，让传统的传感器根本无法适应于现代电网的需求。
而智能传感器却恰恰相反，精准度更
强，稳定性更好。
智能传感器同时还可以自动编程，对于数据不稳定，信息采集的可靠性，带来一定的稳定基础，同时智能传感器本身的性价比要高，维修方便，安装更为简单，所占面积小，重量轻的伏兵，本身的电磁兼容性极佳，对于出现的故障更容易做出正确的判断。
智能传感器本身还拥有远程控制能力，及智能数据交换能力，这两在技术是智能一次设备在线监测的重要技术。
目前，智能传感器技术不仅普遍应用于在线监测技术，同时在汽车、航空等领域也被广泛应用，未来发展可见十分具有优势。
2.2 智能信息处理技术
智能信息处理技术其实就是一个综合及完善的过程，把所得到的全部信息进行整理，然后通过信息得到相关的数据，智能信息处理技术就是一个综合及获取的过程。
随着我国电力系统的快速发展，日益增加的需求量，从而导致了信息获取量增大，信息量增加，这样会对于在线监测及诊断带来更多的压力。
医用CT机通过智能信息处理技术进行图像处理，这是智能信息处理技术的最早应用，一般都是应用于高精密设备之中。
多年来，随着计算机技术的广泛应用以及快速发展，计算机技术及信号处理技术成为了常用于技术之一。
而智能信息处理技
术也被广泛应用于各行各业之中，例如交通、网络、电力系统、等等都借助智能信息处理技术进行监测及故障维护等2.3 数据传输技术
在线监测技术需要信息安全稳定可靠性来实现。
WAMS的普遍使用，为在线监测系统提供了有力的信息源，WAMS的使用需要通信系统强大的稳定性，极少的误差性，鲁棒性、冗余性才能很好的使用。
而这样的技术不仅需要保护及控制都相对稳定，同时宽带网也需要稳定性，并且可以一次设备或者网络出现故障的时候都可以保持继续运作的作用。
一般情况下，有三种传输方式，光纤、无线、两者综合的通信方法，就可以
进行在线监测与设备间的信息传输，光纤一般采用以太网无源组网，可以进行传输信息的功能。
无线则是通过光网络单元Optical Network Unit，ONU）接入点入手进行通信。
3 智能变电站在线监测的应用分析
3.1 变压器的在线监测
变压器在线监测系统包括两大部分，分别为本体监测子系统和辅助设备监测子系统。
两个子系统各有监测的重点，本体监测子系统可以监测变压器温度、铁芯接地电流、负荷、局部放电、微水、油中溶解气和套管绝缘等信息；辅助设备监测子系统可监测冷却系统、有载分接开关和气体继电器的状态。
在线监测系统通过加装传感器，采用微电子、故障诊断及计算机技术等多种先进技术，实现了对电力变压器负荷、油中溶解气体、温度、局部放电、铁芯接地电流、套管绝缘、微水、冷却系统和有载开关等多种信息全方位的采集，并将采集来的信息，接入到的故障诊断模型中，结合变压器的状态参数、型号、使用年限、外力影响等，对变压器的运行状况作出准确评价；预测变压器可能出现的问题、程度、类型、故障发展的趋势以及可能产生的严重后果，可以采取的积极有效的措施等等，达到保证设备安全、稳定、可靠运行的目的。
3.2变压器在线监测智能控制柜
变压器智能在线监测系统智能柜一般包括以下单元：温度及负荷监测单元、局部放电监测单元、铁芯接地电流监测单元、油中微水监测单元、油中溶解气体监测单元、套管绝缘监测单元和辅助设备监测单元。
智能柜就安装在封开变电站的主变间隔内，通过高速网络网接口与监测中心的服务器实时时刻保持通信，将变压器的所有状态信息传到服务器中。
智能变压器在线监测系统传感器包括温湿度传感器、油温传感器、电流传感器、以及高频传感器等，监测装置或监测功能组按照变压器配置，安装于主变压器在线监测就地控制柜中。
3.3 监测中心服务器
监测系统服务器主要完成各功能单元的数据采集存储，故障诊断、分类报警，各种数据分析，主要参数配置及网络服务器等功能。
支持 IEC61850 规约，接入变电站综自系统。
故障诊断专家系统将相关各类数据进行融合，通过对变压器的运行状况进行综合分析、评价，建立变压器运行管理标准库。
3.4变压器铁芯接地在线监测系统
铁心接地电流的监测选用的是复合电流互感器，采用穿心式结构，集中监测局放和铁心接地信号，采集的信号直接存入IED，去掉杂乱信号信号，得到实际接地泄漏电流信息；然后利用后台对铁心真正的运行情况进行分析、判断、预测，及早发
现问题并处理。
3.5 变压器油色谱在线监测
变压器油色谱在线监测装置按预设的周期连续在线监测处变压器油中溶解的
H2、C0、CO2、CH4、C2H2、C2H4、C2H6 等特征气体的含量。
所取油样数入油气分离装置进行脱气，采用真空油气分离的方式，将分离的气体接入检测系统，通过传感器，色谱柱，将气体含量转换为便于检测的电压信号。
