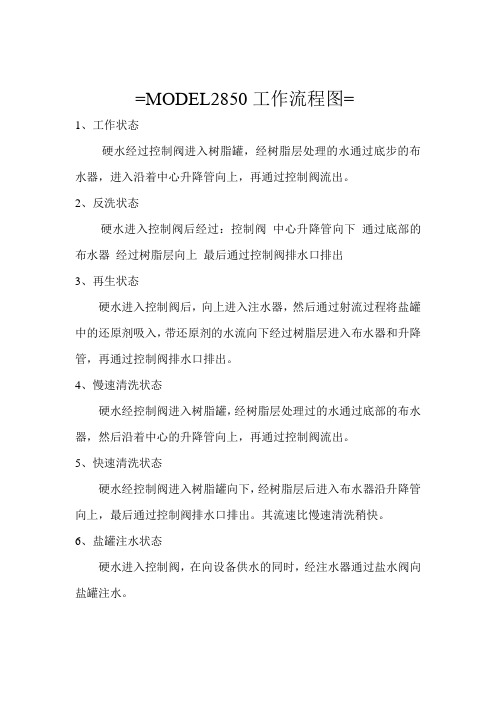

=MODEL2850工作流程图=1、工作状态硬水经过控制阀进入树脂罐，经树脂层处理的水通过底步的布水器，进入沿着中心升降管向上，再通过控制阀流出。
2、反洗状态硬水进入控制阀后经过：控制阀中心升降管向下通过底部的布水器经过树脂层向上最后通过控制阀排水口排出3、再生状态硬水进入控制阀后，向上进入注水器，然后通过射流过程将盐罐中的还原剂吸入，带还原剂的水流向下经过树脂层进入布水器和升降管，再通过控制阀排水口排出。
4、慢速清洗状态硬水经控制阀进入树脂罐，经树脂层处理过的水通过底部的布水器，然后沿着中心的升降管向上，再通过控制阀流出。
5、快速清洗状态硬水经控制阀进入树脂罐向下，经树脂层后进入布水器沿升降管向上，最后通过控制阀排水口排出。
其流速比慢速清洗稍快。
6、盐罐注水状态硬水进入控制阀，在向设备供水的同时，经注水器通过盐水阀向盐罐注水。
=软水器工作系统说明=系统4单流量计程序控制，即时或延时再生系统:原再生。
延时再生：当罐、单流量计。
当流量计回零时，装置仍保持在供水服务状态，直至2.00am装置将自动启东再生。
即时再生；单罐、单流量计。
当流量计回零时，装置立即还系统5两流量计互锁程序控制系统：两罐两流量计互锁系统。
两罐同时供水服务，当流量计中一个回零时，此罐开始再生，另一罐仍保持供水服务，知道回零后，在等第一罐再生完毕（即使这一罐流量计也已回零），这一罐才开始再生。
当用水需求量大时可多个系统并联工作。
系统6单流量计先后再生控制系统：两罐、单流量计。
两罐同时供水工作，当流量计回零时，主罐开始再生。
一旦主罐返回服务供水状态，副罐开始再生。
当用水需求量大时可多个系统并联工作。
系统7单流量计交替再生控制系统;两罐、单流量计，交替工作。
，交替再生系统，一罐供水服务，另一罐备用。
当流量计回零后，供水服务开始再生，备用罐开始供水服务，循环往复，一备一用。
当用水需求量大时可多个系统并联工作。
=设备的安装和运行=一般要求a、水器应安装在牢固的水泥台上，附近应有排水沟；b、盐罐的安放应靠近树脂罐，并尽量缩短吸盐管的长度；c、环境的温度不能低于2。
第十二章换向器制造第一节换向器基本结构及要求换向器是直流电机的主要部件。

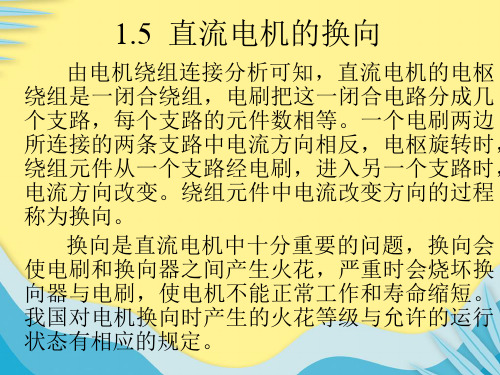

它的主要作用是通过电刷与换向器表面的接触，在转动的绕组和静止的电路部件之间进行电流换向，将电枢绕组的交变电势转变为电刷间的直流电势；或将外部直流电压转变为交变电压加到电枢绕组上。
换向器由导电部分、绝缘部分和支承紧固部分组成，经过片装、器装等多次烘压成为一个整体。
换向器的导电部分及绝缘部分是换向器的有效工作部分，对支承结构（及对地）是绝缘的。
1.换向器基本结构换向器按紧固方式的不同，可分为五种结构型式：用V型压圈紧固的圆柱形换向器、紧圈式换向器、分段式换向器、辐射换向器、塑料换向器。
1.1用V型压环紧固的圆柱形换向器这种换向器的结构如图12-1所示，它是由换向片和片间绝缘间隔排列，围成一个圆柱形，两侧车成V形槽，隔以两个V形绝缘环，用两个具有相同V形的压环组装而成。
根据压紧力的不同，V型压环紧固的换向器又可分为两种结构型式：拱式和钳式。
拱式换向器的压紧力全部作用在换向片V形槽的30º面上，此压紧力在换向片间产生拱压力，从而使换向片紧固，拱式换向器的V形压环与换向片只有一个接触面，制造上比较容易，一般直径较小、长度较短的换向器都采用这种结构。
1-换向片 2-片间绝缘 3-套筒 4-套筒绝缘 5-压圈 6-螺栓 7.8-V形绝缘环图12-1 用V型压环紧固的换向器拱形换向器根据紧固件的形式不同，又可分为三种：见图12-2所示：用环形螺母紧固式、短螺钉紧固式、螺杆紧固式。
前两种适用于大功率牵引电动机。
钳式换向器的压紧力作用在V形槽的两个面上，由于换向片悬臂部分具有压紧力，在一定程度上平衡了换向片离心力所引起的中间挠度，对防止换向器工作面变成腰鼓形有一定的作用，这种结构用于直径较大、长度较长的换向器。
1.2紧圈式换向器分内紧圈式换向器和外紧圈式换向器两种。
1.2.1内紧圈式换向器这种换向器结构如图12-3a图所示，它的换向片和云母片的加工与烘压处理，同V形压圈式换向器。
