热继电器与接触器配合(附图)

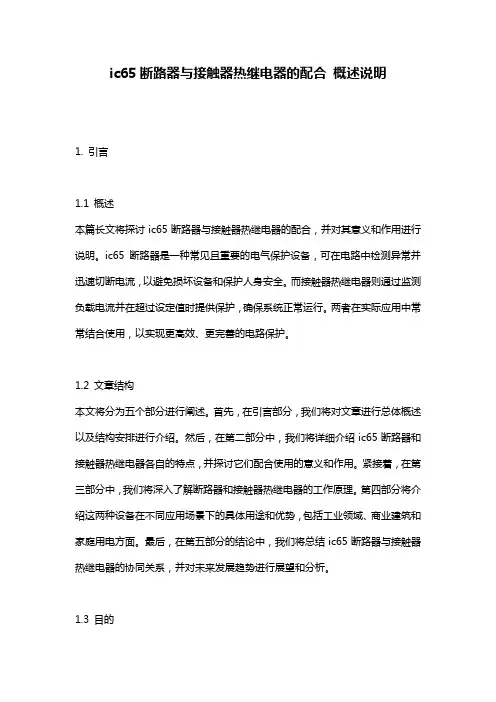

ic65断路器与接触器热继电器的配合概述说明1. 引言1.1 概述本篇长文将探讨ic65断路器与接触器热继电器的配合，并对其意义和作用进行说明。

ic65断路器是一种常见且重要的电气保护设备，可在电路中检测异常并迅速切断电流，以避免损坏设备和保护人身安全。

而接触器热继电器则通过监测负载电流并在超过设定值时提供保护，确保系统正常运行。

两者在实际应用中常常结合使用，以实现更高效、更完善的电路保护。

1.2 文章结构本文将分为五个部分进行阐述。

首先，在引言部分，我们将对文章进行总体概述以及结构安排进行介绍。

然后，在第二部分中，我们将详细介绍ic65断路器和接触器热继电器各自的特点，并探讨它们配合使用的意义和作用。

紧接着，在第三部分中，我们将深入了解断路器和接触器热继电器的工作原理。

第四部分将介绍这两种设备在不同应用场景下的具体用途和优势，包括工业领域、商业建筑和家庭用电方面。

最后，在第五部分的结论中，我们将总结ic65断路器与接触器热继电器的协同关系，并对未来发展趋势进行展望和分析。

1.3 目的本文的目标是全面阐述ic65断路器与接触器热继电器之间的配合关系及其重要性，旨在帮助读者了解这两种设备的功能和特点，并提供在实际应用中采用它们的优势。

通过深入理解其工作原理和应用场景，读者将能够更好地选择适当的保护设备以确保电路可靠运行，并且为未来探索与发展提供一定的参考。

2. ic65断路器与接触器热继电器的配合2.1 ic65断路器的特点ic65断路器是一种用于保护电力系统和电气设备免受过载、短路和漏电等故障的开关设备。

它具有以下几个特点：- 高断裂能力：能够在发生故障时迅速切断电流，以避免设备损坏或人身安全事故。

- 可靠性高：经过精心设计和优化，具备稳定可靠的性能，能够长时间稳定运行。

- 操作简便：采用手动操作或自动操作方式，方便用户进行控制和操作。

- 适应性强：可根据不同的需求进行调整和配置，适用于各种不同规格和负荷的电气系统。

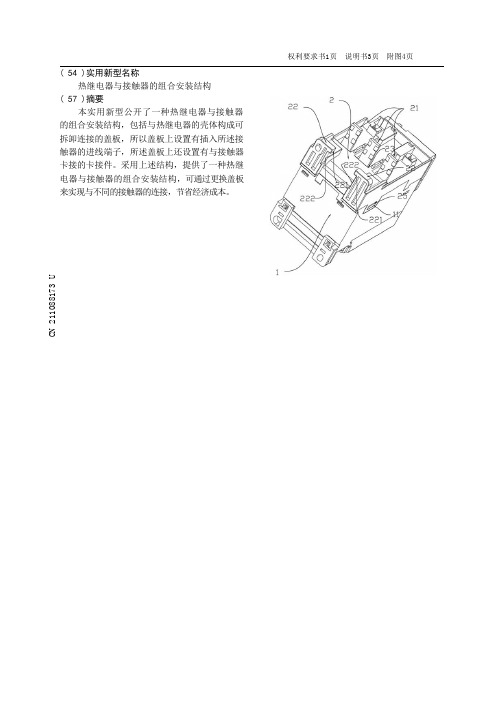

( 54 )实用新型名称热继电器与接触器的组合安装结构( 57 )摘要本实用新型公开了一种热继电器与接触器的组合安装结构，包括与热继电器的壳体构成可拆卸连接的盖板，所以盖板上设置有插入所述接触器的进线端子，所述盖板上还设置有与接触器卡接的卡接件。

采用上述结构，提供了一种热继电器与接触器的组合安装结构，可通过更换盖板来实现与不同的接触器的连接，节省经济成本。

权利要求书1页 说明书3页 附图4页C N211088173U权利要求书1/1 页CN 211088173 U1 .一种热继电器与接触器的组合安装结构，其特征在于：包括与热继电器的壳体构成可拆卸连接的盖板，所以盖板上设置有插入所述接触器的进线端子，所述盖板上还设置有与接触器卡接的卡接件。

2 .根据权利要求1所述的热继电器与接触器的组合安装结构，其特征在于：所述卡接件包括设置在盖板上的一对卡爪，卡爪位于盖板的一侧边，所述盖板上设置有供进线端子穿过的通孔。

3 .根据权利要求2所述的热继电器与接触器的组合安装结构，其特征在于：所述一对卡爪中的两个卡爪呈相对设置，其相对面上设置有凸块。

4 .根据权利要求2或3所述的热继电器与接触器的组合安装结构，其特征在于：所述卡爪的相对面上设置有凹槽，凹槽位于凸块的下方并延伸至凸块。

5 .根据权利要求4所述的热继电器与接触器的组合安装结构，其特征在于：所述进线端子呈扁平状。

6 .根据权利要求1所述的热继电器与接触器的组合安装结构，其特征在于：所述卡接件包括设置在盖板上的卡勾，卡勾成7字型，所述卡勾包括与盖板垂直的竖直部和与盖板平行的水平部，竖直部连接在盖板上，竖直部背离水平部的一侧设置有加强筋，所述盖板上设置有供进线端子穿过的通孔。

7 .根据权利要求6所述的热继电器与接触器的组合安装结构，其特征在于：所述进线端子呈柱状。

8 .根据权利要求1或2或3或5或6或7所述的热继电器与接触器的组合安装结构，其特征在于：所述盖板和壳体之间设置有可拆卸的卡扣和卡孔。

T热继电器产品型号型号名称装箱数商城价市场价特价订购收藏T6T16/T16KT25T25K16T25K25商品基本参数产品用途：T系列热过载继电器主要用于交流50Hz或60Hz,电压至660V、电流至500A的电力线路中，一般用作三相感应电动机的过载与断相保护，常与B系列交流接触器配合组成电磁起动器，也可单独使用。

该系列热过载继电器从德国ABB公司引进，符合IEC、VDE等国际标准和一些国家的有关标准及规范。

技术数据和性能：型号T6 T16/T16K T25 T25K16 T25K25 额定电流(Ie)A 6 16 25 25 25 约定发热电流(Ith)A 10.5 17.6 32 19 32额定绝缘电压(Ui)V 690热元件整定电流范围A 0.11~0.17 0.11~0.16 0.10~0.16 0.10~0.16 13.0~19.0 0.17~0.26 0.14~0.21 0.16~0.25 0.16~0.25 18.0~25.0 0.26~0.42 0.19~0.29 0.25~0.40 0.25~0.40 24.0~32.0 0.42~0.65 0.27~0.40 0.40~0.63 0.40~0.63 -0.65~1.00 0.35~0.52 0.63~1.00 0.63~1.00 -1 / 232 / 233 / 23T系列热过载继电器与RMK系统接流接触器配合表4 / 23RMK 交流接触器产品用途：RMK系列交流接触器适用于主回路额定电压交流50Hz或60Hz，额定电压至660V，额定电流370A的电力系统中接通和分断电路，并可与适当的热过载继电器组成电动机起动器，以保护可能发生过载的电路。

技术数据和性能：5 / 236 / 237 / 23作电流(le)A660V 3.5 4.5 7 7 12.5 12.5 12.5 63 63 80 80 125 125 125 250 315 315 500 500 - 1140V - - - - - - - - - - 40 - - 80 - - 160 - - -AC-3额定工作功率(Pe)kW220V 2.2 3 4 7.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110 150 200 250 360 380V 4 5.5 7.5 11 15 18.5 25 30 37 45 55 75 90 132 160 220 280 335 450 625 660V 7.5 7.5 13 13 25 25 25 55 55 75 75 110 110 110 300 300 300 475 475 475 1140V - - - - - - - - - - 55 - - 110 - - 220 - - 600主触头接通/分断能力AC-412le/10le 10le/8leAC-3主触头电寿命万次380V100 100 100 100 100 100 100 120 120 120 120 120 120 120 60 60 60 300 300 300机械寿命万次1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 600 600 600 300 300 OOO线圈起动容量 VA/W76 76 103 103 209 209 209 560/213 946-416 1710/565 3578/796线圈吸持容量 VA3 34 4 6 6 6 57/23.5 82/35 152/65 250/118线圈吸引电压 V85%~110%Us线圈释放电压 V20%~75%Us380V时配合的熔断器型号RT16-25 RT16-50 RT16-100 RT16-250 RT16-315 RT16-500 RT16-630 RT17-4/800 RT17-4/1250JR20系列热过载继电器9 / 2310 /23□ 适用范围JR20系列热过载继电器（以下均简称热继电器）是一种性能优越、工作可靠的新型热继电器，热继电器广泛用于主回路额定电压交流660V 及以下，电流0.1A ~ 630A 的电力系统中作为三相交流电动机的过载和断相保护。

热继电器工作原理热继电器是一种电气保护元件。

它是利用电流的热效应来推动动作机构使触头闭合或者断开的保护电器，主要用于电动机的过载保护、断相保护、电流不平衡保护以及其他电气设备发热状态时的控制。

热继电器的工作原理由电阻丝做成的热元件，其电阻值较小，工作时将它串接在电动机的主电路中，电阻丝所围绕的双金属片是由两片线膨胀系数不同的金属片压合而成，左端与外壳固定。

当热元件中通过的电流超过其额定值而过热时，由于双金属片的上面一层热膨胀系数小，而下面的大，使双金属片受热后向上弯曲，导致扣板脱扣，扣板在弹簧的拉力下将常闭触点断开。

触点是串接在电动机的控制电路中的，使得控制电路中的接触器的动作线圈断电，从而切断电动机的主电路。

热继电器的基本结构包括加热元件、主双金属片、动作机构和触头系统以及温度补偿元件。

热继电器的种类热继电器的种类不少，常用的有JR0、JR16、JR16B、JRS 和T 系列。

热继电器的型号及含义以JR 系列热继电器为例，型号含义如下：交流接触器在电气设备应用中，为了控制较大电流的通断，需用一种具有很好灭弧能力的开关，这就是交流接触器。

交流接触器是用来频繁控制接通或者断开交流主电路的自动控制电器，它不同于刀开关这种手动切换电器，它具有手动切换电器所不能实现的遥控功能，并具有一定的断流能力。

交流接触器不仅能遥控通断电路，还具有欠压、零电压释放保护功能，它具备频繁操作、工作可靠和性能稳定等优点。

交流接触器的结构接触器主要由电磁机构、触点系统和灭弧装置等主要部件组成。

电磁机构包括吸引线圈、静铁心和动铁心，动铁心与动触点相联。

触头分为主触头和辅助触头，主触头用于通断电流较大的主电路，体积较大，普通由三对常开触头组成；辅助触头用于通断电流较小的控制电路，体积较小，普通由两对常开触头和两对常闭触头组成。

所谓触头的常开和常闭，是指接触器未通电动作前触头的原始状态。

交流接触器的型号及含义以CJ 系列接触器为例，型号含义如下：交流接触器的工作原理当吸引线圈两端施加额定电压时，产生电磁力，将动铁心(上铁心)吸下，动铁心带动动触点一起下移，使动合触点闭合接通电路，动断触点断开切断电路，当吸引线圈断电时，铁心失去电磁力，动铁心在复位弹簧的作用下复位，触点系统恢复常态。

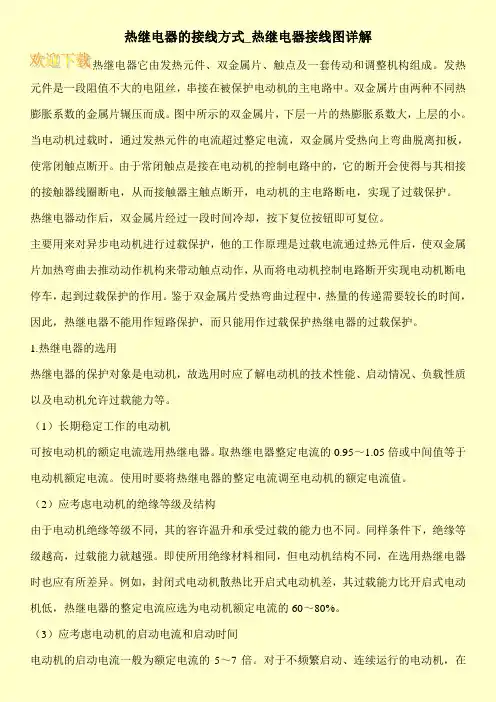

热继电器的接线方式_热继电器接线图详解热继电器它由发热元件、双金属片、触点及一套传动和调整机构组成。

发热元件是一段阻值不大的电阻丝，串接在被保护电动机的主电路中。

双金属片由两种不同热膨胀系数的金属片辗压而成。

图中所示的双金属片，下层一片的热膨胀系数大，上层的小。

当电动机过载时，通过发热元件的电流超过整定电流，双金属片受热向上弯曲脱离扣板，使常闭触点断开。

由于常闭触点是接在电动机的控制电路中的，它的断开会使得与其相接的接触器线圈断电，从而接触器主触点断开，电动机的主电路断电，实现了过载保护。

热继电器动作后，双金属片经过一段时间冷却，按下复位按钮即可复位。

主要用来对异步电动机进行过载保护，他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。

鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护热继电器的过载保护。

1.热继电器的选用热继电器的保护对象是电动机，故选用时应了解电动机的技术性能、启动情况、负载性质以及电动机允许过载能力等。

（1）长期稳定工作的电动机可按电动机的额定电流选用热继电器。

取热继电器整定电流的0.95～1.05倍或中间值等于电动机额定电流。

使用时要将热继电器的整定电流调至电动机的额定电流值。

（2）应考虑电动机的绝缘等级及结构由于电动机绝缘等级不同，其的容许温升和承受过载的能力也不同。

同样条件下，绝缘等级越高，过载能力就越强。

即使所用绝缘材料相同，但电动机结构不同，在选用热继电器时也应有所差异。

例如，封闭式电动机散热比开启式电动机差，其过载能力比开启式电动机低，热继电器的整定电流应选为电动机额定电流的60～80%。

（3）应考虑电动机的启动电流和启动时间电动机的启动电流一般为额定电流的5～7倍。

对于不频繁启动、连续运行的电动机，在。

热过载继电器配合接触器怎么接线
————————————————————————————————作者：————————————————————————————————日期：
热过载继电器配合接触器怎么接线
一般情况下热继电器整定电流等于电动机额定电流，或略小一点点，如果想提高动作灵敏度，可在大于电机的实际负载运行电流与电机额定电流之间，保护电机，你选的过载继电器电流范围有点大，不起作用。

实际电流等于整定电流热过载继电器是不动作的。

热继电器得镇定电流是电动机额定电流1.1-1.2倍为宜，因为电机启动时虽然电流是运行时的3-7倍但时间短一般几秒到十几秒热继电器不会动作，缺相和过流以后电流增大继电器热原件动作其常闭副助触点打开切断接触器控制回路，切断电机电源！真确调整热继电器镇定电流！
交流接触器主要由四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

热过载继电器：当它接入主电路内，流过与电动机相同电流，当电动机过载达到一定程度时，热元件被加热达到一定弯曲程度，推动热继电器动作结构。
