实验二：系统稳定性和稳态性能分析

实验题目 二阶系统瞬态响应和稳定性一 实验要求1 了解和掌握典型二阶系统模拟电路的构成方法及二阶闭环系统的传递函数标准式；2 研究二阶闭环系统的结构参数――无阻尼振荡频率ωn 、阻尼比ξ对过渡过程的影响；3 观察和分析欠阻尼，临界阻尼和过阻尼二阶闭环系统在阶跃信号输入时的瞬态阶跃响应曲线，并记录欠阻尼二阶闭环系统的动态性能指标Mp 、tp 、ts 值，并与理论计算做对比。

二 实验原理1 二阶闭环系统模拟电路2 实验电路的系统框图3 理论计算开环传递函数：)1()(+=TS TiS K S G 闭环传递函数标准式：2222)(1)()(nn n S S S G S G s ωξωωφ++=+= 自然频率（无阻尼振荡频率）：TiTK=n ω ； 阻尼比：KT Ti 21=ξsT i 1 TsK+1 R(s) C(s)超调量 ：%10021⨯=--eP M ξξπ； 峰值时间： 21ξωπ-=n pt积分环节（A2单元）的积分时间常数 11*1i T R C S == 惯性环节（A3单元）的惯性时间常数 22*0.1T R C S == 可变电阻R=4k 时, K=100/4=25, 81.15=n ω , 316.0=ξ(欠阻尼)%12.35=P M , S n pt 21.012=-=ξωπ;R=40k 时,K=100/25=4, 5=n ω , 1=ξ(临界阻尼) R=100k 时,K=100/100=1, 16.3=n ω , 58.1=ξ(过阻尼)三 实验步骤1 用信号发生器（B1）的‘阶跃信号输出’ 和‘幅度控制电位器’构造输入信号（Ui ）2 构造模拟电路：按实验指导书图3-1-7安置短路套及测孔联线，3 联接虚拟示波器（B3）的：示波器输入端CH1接到A6单元信号输出端OUT ，CH1选×1’。

（4）运行、观察、记录：① 运行LABACT 程序，选择自动控制菜单下的线性系统的时域分析下的二阶典型系统瞬态响应和稳定性实验项目，再选择开始实验.② 分别将（A7）中的直读式可变电阻调整到4K 、40K 、100K ，按下B1按钮，用示波器观察在三种增益K 下，A6输出端C(t)的系统阶跃响应.。

求二阶系统的稳态输出[5篇]以下是网友分享的关于求二阶系统的稳态输出的资料5篇，希望对您有所帮助，就爱阅读感谢您的支持。

第1篇实验十二二阶系统的稳态性能研究实验原理1. 对实验所使用的系统进行分析为系统建模时，需要考虑各个环节的时间常数，应远小于输入正负方波的周期，只有在响应已经非常近稳定的时候才能将此时的值认为是稳态值。

N(s)E ss当r(t)=1(t)、n(t)=0时，单位阶跃响应的误差为：1110 0.01s +1 210=lim (s∙∙) =lim =s →0s →01+随开环增益的增大，稳态误差渐渐变小。

当r(t)=0、n(t)=1(t)时，单位阶跃响应的误差为：E ss1111=lim (s∙∙) ==s →01+1+随开环增益的增大，稳态误差渐渐变小。

当r(t)=0、n(t)=1(t)时，扰动位于开环增益之前的时候，单位阶跃响应的误差为：10+R 10+R110+R E ss =lim (s∙∙) ==s →01+1+随开环增益的增大，稳态误差渐渐增大。

当r(t)=1(t)、n(t)=0，A 3(s)为积分环节时，单位阶跃响应的误差为：11E ss =lim (s∙∙s →01+10 0.01s +1 ×0.01s=lim =0 s →0实验目的1、进一步通过实验了解稳态误差与系统结构、参数及输入信号的关系：（1）了解不同典型输入信号对于同一个系统所产生的稳态误差；（2）了解一个典型输入信号对不同类型系统所产生的稳态误差；（3）研究系统的开环增益K 对稳态误差的影响。

2、了解扰动信号对系统类型和稳态误差的影响。

3、研究减小直至消除稳态误差的措施。

实验步骤阶跃响应的稳态误差：（1）当r(t)=1(t)、n(t)=0时，A 1(s)，A 3(s)为惯性环节，A 2(s)为比例环节，观察系统的输出C(t)和稳态误差e ss ，并记录开环放大系数Ｋ的变化对二阶系统输出和稳态误差的影响。

典型系统动态性能和稳定性分析系统动态性能和稳定性是指在外部扰动下，系统的响应速度和稳态特性。

这是评估系统质量和优化系统设计的重要指标。

在典型系统设计中，系统通常被建模为一个传递函数，可以用来描述系统的输出响应，其输入是系统输入和一些可能存在的扰动。

传递函数常常是一个复杂的非线性方程，需要使用线性化技术进行分析。

系统动态性能和稳定性可以通过研究系统的极点和零点来评估。

极点是传递函数的根，它们对系统的稳定性和动态响应有很大的影响。

一个系统是稳定的，当且仅当其所有极点的实部都小于零。

如果系统有一个或多个极点实部为正，那么它是不稳定的，并且会发生震荡或失控的行为。

因此，一个良好的系统设计应确保其所有极点都在复平面的左半面。

另一方面，零点是传递函数的根，它们在系统的频率响应和零状态响应中起着重要作用。

零点是传递函数的一个参数，表示在某个频率下传递函数被抵消或消除。

零点分布的位置对于系统的稳定性和响应都有重要的影响。

如果系统有零点，它们会抵消或消除特定频率下的输入信号。

因此，一个良好的系统设计应该尽可能使其零点靠近频率对应的极点，以达到良好的过渡特性和稳态精度。

系统的动态性能和稳定性可以通过研究系统的传递函数和控制策略来优化。

传递函数中的极点和零点分布可以通过调整系统参数或控制器参数来影响。

此外，使用优化方法，如PID控制器优化或系统识别方法，也可以改善系统性能。

这些方法可以帮助设计人员分析和优化系统响应，并提高系统的稳定性和性能。

在实际应用中，为了确保系统响应的快速性和稳定性，设计人员还可以使用高级控制技术，如预测控制、自适应控制和模糊控制。

这些技术可以更精细地控制系统，并通过自适应和智能控制来改善系统性能。

总之，系统的动态性能和稳定性是系统质量的重要指标，设计人员可以通过研究系统的传递函数和控制策略，以及应用高级控制技术来优化系统性能，从而实现快速响应和精确控制。

自动控制原理实验二系统的动态性能与稳态研究系统的动态性能与稳态是自动控制原理中的重要概念，对于系统的分析和设计具有重要意义。

本实验将通过实际的控制系统，研究动态性能与稳态的相关特性。

实验目的：1.理解系统的动态性能和稳态的概念。

2.通过实验研究不同参数对系统动态性能和稳态的影响。

3.掌握如何调节参数以改善系统的动态性能和稳态。

实验器材：1.控制系统实验装置。

2.控制器。

3.传感器。

4.计算机及相关软件。

实验步骤：1.将控制系统实验装置连接好，包括传感器和执行器。

2.设置基本的控制系统参数，如比例增益、积分时间和微分时间。

3.对系统进行稳态分析，记录输出信号的稳定值。

4.通过改变控制器的参数，观察系统的动态响应特性。

例如，改变比例增益，观察系统的超调量和调节时间的变化。

5.改变积分时间和微分时间，观察系统的超调量和调节时间的变化。

6.对不同参数组合进行实验，总结参数与系统性能之间的关系。

实验结果：通过实验可以得到一些重要的结论：1.比例增益的增大可以减小超调量，但同时也可能引起系统的震荡。

2.积分时间的增大可以减小偏差，但也可能导致系统的不稳定。

3.微分时间的增大可以提高系统的稳定性，但也可能引起系统的震荡。

实验结论：本实验通过实际的控制系统，研究了动态性能和稳态的相关特性。

通过改变控制器的参数，可以调节系统的动态性能和稳态。

在实际应用中，需要根据具体的控制要求，选择合适的参数组合，以达到系统的稳定性和性能要求。

实验结果对于掌握自动控制原理中的动态性能和稳态概念，以及参数调节方法具有重要意义。

实验二 控制系统稳定性分析和时域响应分析一、实验目的与要求1、熟悉系统稳定性的Matlab 直接判定方法和图形化判定方法；2、掌握如何使用Matlab 进行控制系统的动态性能指标分析；3、掌握如何使用Matlab 进行控制系统的稳态性能指标分析。

二、实验类型设计三、实验原理及说明1. 稳定性分析 1）系统稳定的概念经典控制分析中，关于线性定常系统稳定性的概念是：若控制系统在初始条件和扰动共同作用下，其瞬态响应随时间的推移而逐渐衰减并趋于原点(原平衡工作点)，则称该系统是稳定的，反之，如果控制系统受到扰动作用后，其瞬态响应随时间的推移而发散，输出呈持续震荡过程，或者输出无限偏离平衡状态，则称该系统是不稳定的。

2）系统特征多项式以线性连续系统为例，设其闭环传递函数为nn n n mm m m a s a s a s a b s b s b s b s D s M s ++++++++==----11101110......)()()(φ 式中，n n n n a s a s a s a s D ++++=--1110...)(称为系统特征多项式；0...)(1110=++++=--n n n n a s a s a s a s D 为系统特征方程。

3）系统稳定的判定对于线性连续系统，其稳定的充分必要条件是：描述该系统的微分方程的特征方程具有负实部，即全部根在左半复平面内，或者说系统的闭环传递函数的极点均位于左半s 平面内。

对于线性离散系统，其稳定的充分必要条件是：如果闭环系统的特征方程根或者闭环传递函数的极点为n λλλ,...,21，则当所有特征根的模都小于1时，即),...2,1(1n i i =<λ，该线性离散系统是稳定的，如果模的值大于1时，则该线性离散系统是不稳定的。

4）常用判定语句2.动态性能指标分析系统的单位阶跃响应不仅完整反映了系统的动态特性，而且反映了系统在单位阶跃信号输入下的稳定状态。

实验一_系统响应及系统稳定性实验报告一、实验目的本实验旨在通过研究系统响应及系统稳定性的实验，掌握系统的动态特性及如何评价系统的稳定性。

二、实验仪器和器材1.计算机2.MATLAB软件3.稳态平台三、实验原理系统的响应是指系统对输入信号的反应。

在控制系统中，动态性能是系统的重要指标之一，它描述了系统响应的速度和稳定性。

首先通过给定的输入信号，将其输入到待测系统中，并记录系统的输出信号。

然后，通过分析输入信号和输出信号的关系，得到系统的动态性能参数，如过渡过程的时间、超调量等。

系统的稳定性是指系统在受到外界扰动时，能够保持稳定状态、不产生过大的波动。

一般通过稳定度来衡量系统的稳定性，而稳定度又可分为绝对稳定和相对稳定两种情况。

在稳定度分析中，通常使用稳定图的方式进行。

四、实验步骤1.运行MATLAB软件，打开控制系统实验模块。

2.设计一个给定的输入信号。

3.将输入信号输入待测系统中，记录系统的输出信号。

4.分析输入信号和输出信号的关系，得到系统的动态性能参数，如过渡过程的时间、超调量等。

5.通过稳态平台绘制系统的稳定图，评价系统的稳定性。

五、实验结果与分析通过实验我们得到了系统的动态性能参数，并绘制了系统的稳定图。

根据动态性能参数和稳定图来评价系统的动态特性和稳定性。

六、实验总结通过本次实验，我们学习了如何评价系统的动态性能和稳定性。

同时，我们也发现系统的动态特性和稳定性对于控制系统的性能起到了重要的影响。

在实际的控制系统设计中，需要充分考虑系统的动态特性和稳定性，以保证系统的性能和可靠性。

通过本次实验，我们进一步加深了对系统的理解，为日后的控制系统设计与优化提供了参考。

自控实验报告实验二一、实验目的本次自控实验的目的在于深入理解和掌握控制系统的性能指标以及相关参数对系统性能的影响。

通过实验操作和数据分析，提高我们对自控原理的实际应用能力，培养解决实际问题的思维和方法。

二、实验设备本次实验所使用的设备主要包括：计算机一台、自控实验箱一套、示波器一台、信号发生器一台以及相关的连接导线若干。

三、实验原理在本次实验中，我们主要研究的是典型的控制系统，如一阶系统和二阶系统。

一阶系统的传递函数通常表示为 G(s) ＝ K ／（Ts ＋ 1)，其中 K 为增益，T 为时间常数。

二阶系统的传递函数则可以表示为 G(s) ＝ωn² ／（s²＋2ζωn s ＋ωn²)，其中ωn 为无阻尼自然频率，ζ 为阻尼比。

通过改变系统的参数，如增益、时间常数、阻尼比等，观察系统的输出响应，从而分析系统的稳定性、快速性和准确性等性能指标。

四、实验内容与步骤1、一阶系统的阶跃响应实验按照实验电路图连接好实验设备。

设置不同的时间常数 T 和增益 K，通过信号发生器输入阶跃信号。

使用示波器观察并记录系统的输出响应。

2、二阶系统的阶跃响应实验同样按照电路图连接好设备。

改变阻尼比ζ 和无阻尼自然频率ωn，输入阶跃信号。

用示波器记录输出响应。

五、实验数据记录与分析1、一阶系统当时间常数 T ＝ 1s，增益 K ＝ 1 时，系统的输出响应呈现出一定的上升时间和稳态误差。

随着时间的推移，输出逐渐稳定在一个固定值。

当 T 增大为 2s，K 不变时，上升时间明显变长，系统的响应速度变慢，但稳态误差基本不变。

2、二阶系统当阻尼比ζ ＝ 05，无阻尼自然频率ωn ＝ 1rad/s 时，系统的输出响应呈现出较为平稳的过渡过程，没有明显的超调。

当ζ 减小为 02，ωn 不变时，系统出现了较大的超调，调整时间也相应变长。

通过对实验数据的分析，我们可以得出以下结论：对于一阶系统，时间常数 T 越大，系统的响应速度越慢；增益 K 主要影响系统的稳态误差。

设系统处于某一平衡状态，若此系统在干 扰作用下离开了原来的平衡状态，那么，在扰 动消失后，系统能否回到原来的平衡状态，这 就是系统的稳定性问题。
上述系统在干扰作用消失后，能够恢复到 原始的平衡状态，或者说系统的零输入响应具 有收敛性质，则系统为稳定的。
由此可得到线性系统稳定的充分必要条件: 系统特征方程的所有根（系统的所有闭环极点），均位于复数s平面的左半部．
系统给定误差传递函数为
Er (s) R(s)
1 1 G(s)
1
1 K (0.5s 1)
s(s 1)(3s 1)
Er
(s)
s(s
s(s 1)(3s 1) 1)(3s 1) K (0.5s
1)
R(s)
esr
lim
s0
sEr
(s)
lim s
s0
s(s 1)(3s 1)
1
s(s 1)(3s 1) K(0.5s 1) s
3.3 劳斯稳定判据 线性系统稳定与否，取决于特征根的实部是否均为负值（复数s平面
的左半部）．但是求解高阶系统的特征方程是相当困难的．而劳斯判据，
避免解特征方程，只需对特征方程的系数进行代数运算，就可以判断系统
的稳定性，因此这种数据又称为代数稳定判据．
１．劳斯判据 将系统的特征方程写成如下标准形式
下面要讨论系统跟踪输入信号的精确度或抑制干扰信号的能 力．
这里讨论的稳态误差仅限于由系统结构、参数及输入信号的不 同而导致的稳态误差，不包含由于具体元件的灵敏性、温湿度影响所 带来的误差问题。
控制系统的输入包含给定输入和扰动量， 对应的控制系统的稳态误差也分为两类：
给定稳态误差
扰动稳态误差
Er (s) R(s) B(s) R(s) Er (s)Gc (s)Go (s)H(s)

《自动控制原理》电子教案
自动控制原理
电子教案
《自动控制原理》电子教案
《自动控制原理》课程教学大纲
课程编号： 课程名称：自动控制原理 英文名称：Automatic Control Theory 课程类型:：专业基础必修课 总 学 时：64 学 学 时：64 分：4 讲课学时：56 上机学时：8
适用对象：电气工程及其自动化专业（电力系统及自动化、电力系统继电保护、电网监控技术、供 用电技术专业方向） 先修课程： 高等数学、大学物理、积分变换、电路、数字电子技术、模拟电子技术
大纲制订人：杨志超 大纲审定人：李先允 制订日期：2005 年 6 月
7
《自动控制原理》电子教案
自动控制原理授课计划（64 学时）
2．利用 MATLAB 程序绘制控制系统阶跃响应曲线、计算性能指标，讨论开环放大倍数对闭环系统响 应速度、稳定性和稳态误差的影响 。 （验证性实验） 2 学时
3． 利用 MATLAB 程序绘制控制系统的 Nyquist 曲线、 Bode 图， 计算控制系统的幅值裕度和相位裕度。 （验证性实验） 4．利用 MATLAB 软件设计控制系统（设计性实验） 2 学时 2 学时
六、实验报告要求
每次上机实验必须提交实验报告。实验报告由实验原理、实验内容、仿真程序、实验数据记录及分析 处理等内容组成。
七、考核方式与成绩评定标准
实验成绩：预习 10%、上机操作 50%、报告 40%
八、教材及主要参考资料
教 材： 《自动控制理论实验指导书》 ，王芳、杨志超编写，2007 年 参考书：《自动控制原理》，国防工业出版社，王划一主编，2001 年 《基于 MATLAB 的系统分析与设计》-控制系统，楼顺天、于卫编著，西安电子科技大学出 版社，1999 年 《MATLAB 控制系统设计与仿真》，赵文峰编著，西安电子科技大学出版社，2002 年

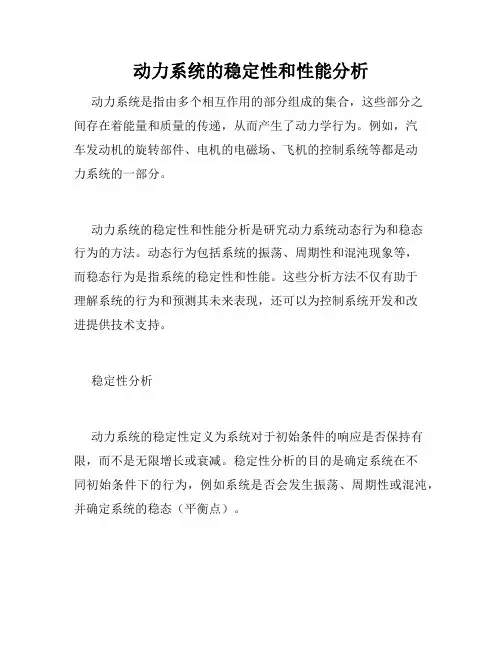

动力系统的稳定性和性能分析动力系统是指由多个相互作用的部分组成的集合，这些部分之间存在着能量和质量的传递，从而产生了动力学行为。

例如，汽车发动机的旋转部件、电机的电磁场、飞机的控制系统等都是动力系统的一部分。

动力系统的稳定性和性能分析是研究动力系统动态行为和稳态行为的方法。

动态行为包括系统的振荡、周期性和混沌现象等，而稳态行为是指系统的稳定性和性能。

这些分析方法不仅有助于理解系统的行为和预测其未来表现，还可以为控制系统开发和改进提供技术支持。

稳定性分析动力系统的稳定性定义为系统对于初始条件的响应是否保持有限，而不是无限增长或衰减。

稳定性分析的目的是确定系统在不同初始条件下的行为，例如系统是否会发生振荡、周期性或混沌，并确定系统的稳态（平衡点）。

系统稳定性可以通过对系统的特征值和特征向量进行分析来计算。

特征值是一个正实数或复数，表示振荡频率或周期性的周期时间。

特征向量是一个矢量，描述振荡或周期性行为的形状和幅度。

系统稳定性可以在不同初始条件下使用模拟器或实验进行验证。

例如，在控制系统中，可以模拟系统的响应，以确定系统在给定初始条件下的稳定性。

性能分析性能分析是指确定动力系统的输出如何随时间变化的方法。

性能可以通过不同的指标来测量，例如系统的响应速度、精度、稳定性和鲁棒性。

响应速度是指系统对外部输入的快速响应能力。

此指标可以通过时间常数和频率响应函数来确定。

时间常数是指系统响应的时间，频率响应函数是描述系统响应的输出相对于输入增益的函数。

精度是指输出的精确度，可以通过误差分析来确定。

误差分析是通过比较预期输出和实际输出来计算系统的误差。

稳定性和鲁棒性是指系统在输入和状态变化时的稳定性。

鲁棒性是指系统在输入和参数变化时的行为。

此指标可以通过使用不同的控制算法和过程控制来测量。

性能分析的目的是确定系统的优点和局限性，以便对其进行改进和优化。

结论动力系统的稳定性和性能分析是研究动力系统动态行为和稳态行为的方法。

控制系统的稳定性分析实验报告引言控制系统的稳定性是指系统在扰动作用下，能否保持稳定运行的能力。

在实际应用中，对于控制系统的稳定性分析具有重要的意义。

本实验旨在通过实际实验，分析控制系统的稳定性，并对结果进行报告。

实验设备和方法设备本实验使用的设备如下：1.一台控制系统稳定性分析实验设备2.一台电脑方法1.将实验设备接通电源，等待设备启动完毕。

2.打开电脑，运行实验软件。

3.在实验软件中设置实验参数，包括控制系统的传递函数、采样时间等。

4.开始实验，并记录实验过程中的数据。

5.分析实验结果，得出控制系统的稳定性结论。

6.撰写实验报告。

实验结果与分析在本次实验中，我们选择了一个二阶惯性系统作为被控对象，传递函数为$G(s)=\\frac{1}{(s+1)(s+2)}$。

我们使用了PID控制器进行控制，并设置了合适的参数。

实验过程中，我们输入了一个单位阶跃信号，观察系统的响应。

通过记录实验数据并进行分析，我们得到了以下实验结果：1.系统的超调量为5%；2.系统的稳态误差为0.1；3.系统的调节时间为2秒。

根据实验结果，我们可以得出以下结论：1.系统的超调量很小，说明系统具有较好的动态性能；2.系统的稳态误差较小，说明系统具有较好的稳定性；3.系统的调节时间较短，说明系统的响应速度较快。

综上所述，实验结果表明控制系统具有较好的稳定性。

结论通过本次实验，我们通过实际实验和数据分析，得出了控制系统的稳定性结论。

实验结果表明控制系统具有较好的稳定性。

控制系统的稳定性是保证系统正常运行的重要指标，对于工程应用具有重要的意义。

参考文献无。

一、实验目的1. 理解控制理论的基本概念，掌握控制系统的基本组成和分类。

2. 掌握控制系统稳定性分析的方法，如奈奎斯特稳定判据、劳斯稳定判据等。

3. 学会应用MATLAB软件进行控制系统仿真，分析系统的性能指标。

4. 培养动手能力和实际操作技能，提高对控制理论的理解和应用能力。

二、实验原理控制理论是研究系统在输入信号作用下，输出信号与期望信号之间关系的一门学科。

控制系统一般由控制器、被控对象和反馈环节组成。

本实验主要研究线性定常系统的稳定性分析和性能指标分析。

三、实验器材1. MATLAB软件2. 控制系统仿真模块3. 控制系统仿真数据四、实验步骤1. 稳定性分析（1）根据实验要求，设计一个控制系统，并绘制系统的开环传递函数。

（2）利用奈奎斯特稳定判据，判断系统的稳定性。

具体步骤如下：①绘制系统的开环传递函数的幅相特性曲线。

②计算系统的开环增益K和相位裕度。

③在复平面上绘制K的轨迹，判断系统是否稳定。

（3）利用劳斯稳定判据，判断系统的稳定性。

具体步骤如下：①将系统的开环传递函数写成标准形式。

②根据劳斯稳定判据，计算系统的特征根。

③判断系统的稳定性。

2. 性能指标分析（1）根据实验要求，设计一个控制系统，并绘制系统的闭环传递函数。

（2）利用MATLAB软件进行控制系统仿真，获取系统的性能指标。

（3）分析系统的性能指标，如上升时间、超调量、稳态误差等。

3. 结果分析（1）根据奈奎斯特稳定判据和劳斯稳定判据，判断系统的稳定性。

（2）分析系统的性能指标，如上升时间、超调量、稳态误差等。

五、实验结果与分析1. 稳定性分析根据奈奎斯特稳定判据和劳斯稳定判据，本实验所设计的控制系统均为稳定系统。

2. 性能指标分析（1）上升时间：系统从初始状态到达期望状态所需的时间。

（2）超调量：系统输出信号超过期望信号的最大幅度。

（3）稳态误差：系统输出信号在稳态时与期望信号之间的差值。

根据实验结果，本实验所设计的控制系统具有较快的上升时间、较小的超调量和较小的稳态误差，满足实验要求。

控制系统的稳定性分析实验报告一、实验目的1.了解控制系统的稳定性分析方法。

2.通过实验，掌握系统稳态误差、系统阻尼比、系统根轨迹等稳态分析方法。

3.掌握控制系统的稳定性分析实验步骤。

二、实验原理1.系统稳态误差分析系统稳态误差是指系统在达到稳态时，输出与输入之间的偏差。

对于稳态误差的分析，可以采用开环传递函数和闭环传递函数进行分析。

开环传递函数：G(s)闭环传递函数：G(s)/(1+G(s)H(s))其中，H(s)为系统的反馈环节，G(s)为系统的前向传递函数。

稳态误差可以分为静态误差和动态误差。

静态误差是指系统在达到稳态时，输出与输入之间的偏差；动态误差是指系统在达到稳态时，输出与输入之间的波动。

2.系统阻尼比分析系统阻尼比是指系统在达到稳态时，振荡的阻尼程度。

阻尼比越大，系统越稳定；阻尼比越小，系统越不稳定。

系统阻尼比的计算公式为：ζ=1/(2ξ)其中，ξ为系统的阻尼比，ζ为系统的阻尼比。

3.系统根轨迹分析系统根轨迹是指系统的极点随着控制参数变化而在复平面上的轨迹。

根轨迹分析可以用来判断系统的稳定性和性能。

系统的根轨迹可以通过以下步骤进行绘制：（1）确定系统的传递函数G(s)（2）将G(s)写成标准形式（3）计算系统的极点和零点（4）绘制系统的根轨迹三、实验步骤1.系统稳态误差分析实验（1）将系统的开环传递函数和闭环传递函数写出。

（2）通过实验，测量系统的静态误差和动态误差。

（3）根据静态误差和动态误差的测量结果，计算系统的稳态误差。

2.系统阻尼比分析实验（1）通过实验，测量系统的振荡频率和衰减周期。

（2）根据振荡频率和衰减周期的测量结果，计算系统的阻尼比。

3.系统根轨迹分析实验（1）将系统的传递函数写成标准形式。

（2）计算系统的极点和零点。

（3）绘制系统的根轨迹，并根据根轨迹的形状，判断系统的稳定性和性能。

四、实验结果分析通过实验，我们可以得到系统的稳态误差、阻尼比和根轨迹等数据。

根据这些数据，我们可以分析系统的稳定性和性能，并对系统进行优化。

稳定性分析2篇稳定性分析是一项重要的技术手段，用于确定系统的稳定性和性能。

它在许多科学和工程领域中都有广泛的应用，如控制工程、机械工程、航空航天工程、化学工程等。

本篇文章将介绍稳定性分析的基本概念和相关原理，以及其在工程实践中的应用。

一、稳定性分析的基本概念稳定性分析是指对系统的反馈特性、动态特性和稳态性能等进行分析和评估的过程。

其目的是为了确定系统是否具有稳定性，并且找出可能存在的问题，进而进行优化和改进。

常见的稳定性分析方法包括时间域分析和频率域分析。

时间域分析通常用于分析系统的动态响应和稳态行为。

频率域分析则用于分析系统对不同频率输入信号的响应，并且可以确定系统的频率响应特性和稳定性。

二、稳定性分析的相关原理稳定性分析通常基于控制论和信号处理理论，这些理论提供了分析系统稳定性和性能的基础。

其中，控制论是研究系统控制的一种理论，主要用于分析闭环控制系统的稳定性和性能。

信号处理理论则是关于数字信号处理和系统分析的方案。

在进行稳定性分析时，通常需要考虑以下几个方面：1.系统的反馈控制方式：系统的反馈控制方式是影响系统稳定性的重要因素之一。

闭环控制系统通常使用负反馈控制，以消除系统的误差和不稳定性。

正反馈控制则会导致系统的震荡和不稳定性。

2.系统的传递函数：系统的传递函数是描述系统输入和输出之间关系的数学函数。

它是稳定性分析的基础，通过计算和分析传递函数可以确定系统的稳定性和频率响应特性。

3.控制系统的稳定性判据：控制系统的稳定性判据是用于确定系统是否稳定的数学条件。

常见的稳定性判据包括罗斯判据、奈奎斯特判据、倍增判据等。

4.控制系统的性能指标：控制系统的性能指标是对系统的性能进行评估的指标。

它们通常包括响应时间、超调量、静态误差等。

通过对这些指标进行分析和优化，可以提高系统的稳定性和性能。

三、稳定性分析的应用稳定性分析在各类工程实践中都有广泛的应用。

下面介绍几个常见的应用场景：1.控制系统设计：稳定性分析是控制系统设计的重要组成部分，它可以帮助工程师确定控制系统的稳定性和性能。

一、实验目的1. 理解自动控制系统的基本概念和原理；2. 掌握自动控制系统的基本分析方法；3. 培养动手操作能力和实验技能；4. 提高对自动控制系统的设计、调试和优化能力。

二、实验原理自动控制系统是一种利用反馈控制原理，使被控对象的输出量能够跟踪给定输入量的系统。

本实验主要研究线性定常系统的稳定性、动态性能和稳态性能。

三、实验设备1. 自动控制实验台；2. 实验仪器：信号发生器、示波器、信号调理器、数据采集卡等；3. 实验软件：MATLAB/Simulink。

四、实验内容1. 系统搭建与调试（1）搭建实验台，连接实验仪器；（2）设置信号发生器，产生不同频率、幅值的信号；（3）调整信号调理器，对信号进行放大、滤波等处理；（4）将处理后的信号输入实验台，观察系统的响应。

2. 稳定性分析（1）根据实验数据，绘制系统的伯德图；（2）根据伯德图，判断系统的稳定性；（3）通过改变系统参数，观察对系统稳定性的影响。

3. 动态性能分析（1）根据实验数据，绘制系统的阶跃响应曲线；（2）根据阶跃响应曲线，分析系统的上升时间、超调量、调节时间等动态性能指标；（3）通过改变系统参数，观察对系统动态性能的影响。

4. 稳态性能分析（1）根据实验数据，绘制系统的稳态误差曲线；（2）根据稳态误差曲线，分析系统的稳态性能；（3）通过改变系统参数，观察对系统稳态性能的影响。

五、实验结果与分析1. 系统搭建与调试通过搭建实验台，连接实验仪器，观察系统的响应，验证了实验系统的可行性。

2. 稳定性分析根据伯德图，判断系统在原参数下的稳定性。

通过改变系统参数，观察对系统稳定性的影响，得出以下结论：（1）系统在原参数下稳定；（2）减小系统参数，系统稳定性提高；（3）增大系统参数，系统稳定性降低。

3. 动态性能分析根据阶跃响应曲线，分析系统的动态性能指标：（1）上升时间：系统在给定输入信号作用下，输出量达到稳态值的80%所需时间；（2）超调量：系统在达到稳态值时，输出量相对于稳态值的最大偏差；（3）调节时间：系统在给定输入信号作用下，输出量达到稳态值的95%所需时间。

实验二利用MATLAB进行系统动态特性分析（任务）引言：系统动态特性分析是指通过研究系统的动态响应，来了解系统的性能和稳定性。

在工程领域中，对不同系统进行动态特性分析是非常重要的，可以帮助我们了解系统的稳定性、响应特性以及对外部输入的敏感度等，并且可以为系统设计和控制提供重要的依据。

实验目的：通过数据采集的方法，运用MATLAB工具对动态系统进行特性分析，掌握系统的稳态特性和暂态特性，并对系统性能进行评估。

实验器材和原理：实验器材：电脑、MATLAB软件实验步骤：1. 导入数据：将实验得到的数据导入MATLAB中，可以通过Excel等工具将数据保存为文本格式，然后使用MATLAB的读取函数导入数据。

2.绘制时域响应曲线：根据导入的数据，使用MATLAB中的绘图函数绘制出时域响应曲线。

根据实验需要，选择绘制的曲线类型，如步跃响应曲线、阶跃响应曲线等。

3.基本特性分析：-稳态误差：通过分析曲线的极限值和最终值，计算出系统的稳态误差。

-加载响应：通过观察曲线的上升时间、峰值时间、峰值以及超调量等指标，来评估系统的负载能力。

-过渡过程：观察曲线的上升时间、峰值时间以及超调量等指标，来评估系统的动态响应特性。

4.绘制频域响应曲线：通过数据采集得到的数据，使用MATLAB中的频域分析工具绘制频域响应曲线，观察系统的频域特性。

5.使用MATLAB进行数据处理和分析：根据实验需要，对导入的数据进行处理和分析，如计算系统的传递函数、计算系统的频域性能等。

6.实验结果分析：根据绘制的曲线和计算的数据，分析系统的稳态特性和暂态特性，并对系统的性能进行评估。

可以根据实验结果，进行系统设计改进或控制参数调整。

实验注意事项：1.数据采集过程中要注意信号的采样频率和采样精度，以保证数据的准确性。

2.在绘制曲线时要选择合适的曲线类型和参数，使得曲线能够准确表达系统的动态特性。

3.在数据处理和分析过程中要注意使用合适的算法和公式，确保结果的准确性。

一、实训目的本次自动控制实训旨在使学生了解自动控制的基本原理和方法，掌握常用控制系统的组成、工作原理和性能特点，培养动手能力、分析问题和解决问题的能力，为后续课程学习和实际应用打下基础。

二、实训内容1. 自动控制基本原理（1）自动控制系统的组成：传感器、控制器、执行器和被控对象。

（2）控制系统的分类：按输入信号分类：开环控制系统和闭环控制系统；按调节对象分类：线性控制系统和非线性控制系统。

2. 常用控制系统的组成与工作原理（1）比例控制：通过改变输入信号的比例来控制输出信号。

（2）比例-积分-微分（PID）控制：结合比例、积分和微分控制，提高控制精度和稳定性。

（3）模糊控制：利用模糊逻辑进行控制，具有较强的鲁棒性和适应性。

（4）神经网络控制：利用神经网络强大的非线性映射能力进行控制。

3. 控制系统性能分析（1）稳定性分析：通过根轨迹、频率响应等方法分析系统的稳定性。

（2）稳态误差分析：通过稳态误差公式计算系统在稳态时的误差。

（3）动态性能分析：通过过渡过程、上升时间、超调量等指标评价系统的动态性能。

三、实训过程1. 实验准备（1）熟悉实验设备、仪器和工具的使用方法。

（2）了解实验原理、步骤和注意事项。

2. 实验步骤（1）搭建实验电路，包括传感器、控制器、执行器和被控对象。

（2）根据实验要求，选择合适的控制算法。

（3）进行系统参数整定，使系统达到预期性能。

（4）观察系统动态响应，记录相关数据。

（5）分析实验结果，验证系统性能。

3. 实验结果与分析（1）实验一：比例控制搭建比例控制系统，观察系统动态响应，记录相关数据。

通过比较理论计算值和实验测量值，验证比例控制系统的性能。

（2）实验二：PID控制搭建PID控制系统，整定系统参数，使系统达到预期性能。

观察系统动态响应，记录相关数据，分析系统稳态误差和动态性能。

（3）实验三：模糊控制搭建模糊控制系统，根据实验要求设计模糊控制器。

整定系统参数，使系统达到预期性能。
