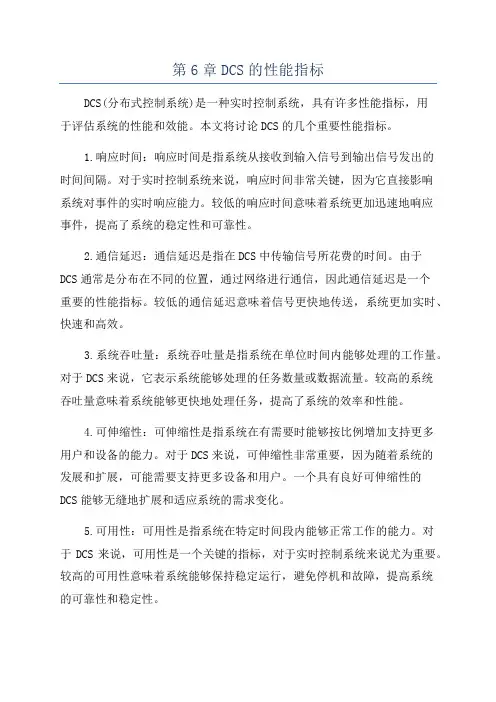

第6章DCS的性能指标DCS(分布式控制系统)是一种实时控制系统，具有许多性能指标，用于评估系统的性能和效能。

本文将讨论DCS的几个重要性能指标。

1.响应时间：响应时间是指系统从接收到输入信号到输出信号发出的时间间隔。

对于实时控制系统来说，响应时间非常关键，因为它直接影响系统对事件的实时响应能力。

较低的响应时间意味着系统更加迅速地响应事件，提高了系统的稳定性和可靠性。

2.通信延迟：通信延迟是指在DCS中传输信号所花费的时间。

由于DCS通常是分布在不同的位置，通过网络进行通信，因此通信延迟是一个重要的性能指标。

较低的通信延迟意味着信号更快地传送，系统更加实时、快速和高效。

3.系统吞吐量：系统吞吐量是指系统在单位时间内能够处理的工作量。

对于DCS来说，它表示系统能够处理的任务数量或数据流量。

较高的系统吞吐量意味着系统能够更快地处理任务，提高了系统的效率和性能。

4.可伸缩性：可伸缩性是指系统在有需要时能够按比例增加支持更多用户和设备的能力。

对于DCS来说，可伸缩性非常重要，因为随着系统的发展和扩展，可能需要支持更多设备和用户。

一个具有良好可伸缩性的DCS能够无缝地扩展和适应系统的需求变化。

5.可用性：可用性是指系统在特定时间段内能够正常工作的能力。

对于DCS来说，可用性是一个关键的指标，对于实时控制系统来说尤为重要。

较高的可用性意味着系统能够保持稳定运行，避免停机和故障，提高系统的可靠性和稳定性。

6.容错能力：容错能力是指系统在发生错误或故障时能够保持正常运行的能力。

对于DCS来说，容错能力非常重要，因为在实时控制系统中，任何错误或故障都可能导致严重后果。

一个具有良好容错能力的DCS能够快速检测和纠正错误，确保系统的稳定运行。

7.数据安全性：数据安全性是指系统能够保护数据不被未经授权的访问、更改或破坏。

对于DCS来说，数据安全性是一个非常重要的性能指标，因为系统通常涉及到敏感数据和机密信息。

一个具有良好数据安全性的DCS能够采取适当的安全措施，确保系统的数据不受到威胁。

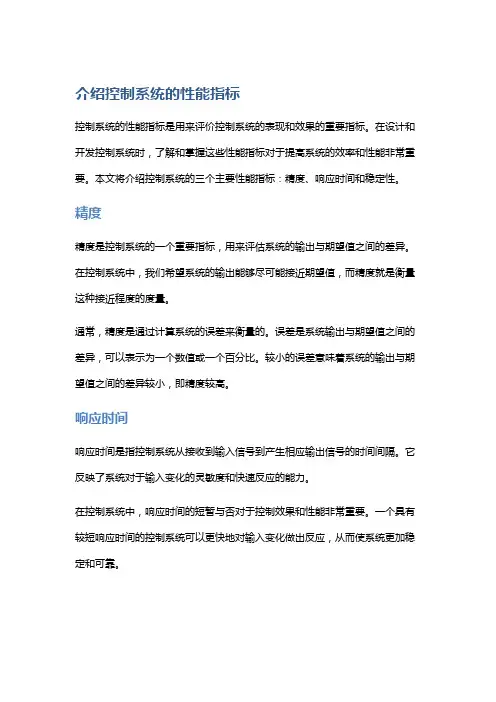

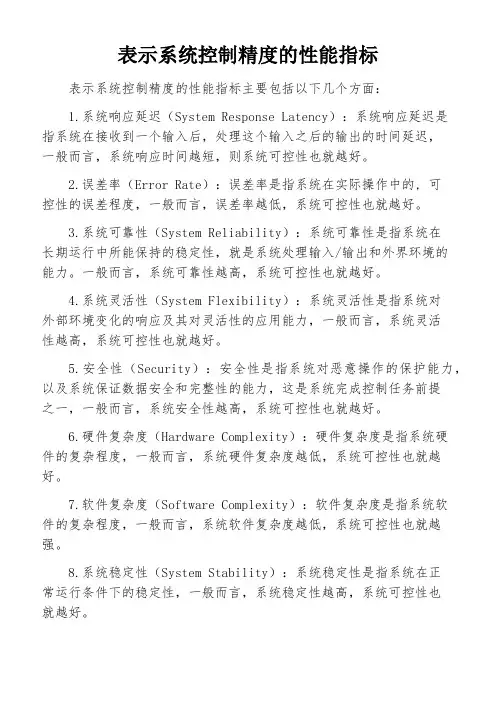

介绍控制系统的性能指标控制系统的性能指标是用来评价控制系统的表现和效果的重要指标。

在设计和开发控制系统时，了解和掌握这些性能指标对于提高系统的效率和性能非常重要。

本文将介绍控制系统的三个主要性能指标：精度、响应时间和稳定性。

精度精度是控制系统的一个重要指标，用来评估系统的输出与期望值之间的差异。

在控制系统中，我们希望系统的输出能够尽可能接近期望值，而精度就是衡量这种接近程度的度量。

通常，精度是通过计算系统的误差来衡量的。

误差是系统输出与期望值之间的差异，可以表示为一个数值或一个百分比。

较小的误差意味着系统的输出与期望值之间的差异较小，即精度较高。

响应时间响应时间是指控制系统从接收到输入信号到产生相应输出信号的时间间隔。

它反映了系统对于输入变化的灵敏度和快速反应的能力。

在控制系统中，响应时间的短暂与否对于控制效果和性能非常重要。

一个具有较短响应时间的控制系统可以更快地对输入变化做出反应，从而使系统更加稳定和可靠。

稳定性稳定性是指控制系统在面对外部扰动时能够保持输出的稳定性和可控性。

在控制系统中，我们希望系统的输出能够保持在期望范围内，而不会出现过大的波动或不稳定的情况。

稳定性可以通过控制系统的传递函数和频率响应来进行评估。

一个稳定的控制系统将产生平稳且可控的输出，而不会受到外部扰动的影响。

性能指标的关系精度、响应时间和稳定性在控制系统中密切相关，彼此影响。

精度和稳定性是控制系统的基本要求，而响应时间则是在满足精度和稳定性的前提下，对控制系统性能进行优化的重要考虑因素。

在设计和开发控制系统时，需要综合考虑这三个性能指标。

如果一个控制系统的精度较高但响应时间较长，那么系统的实时性和灵敏度可能会受到影响；如果一个控制系统的响应时间很短但稳定性较差，那么系统的输出可能会不稳定或发生超调。

因此，为了实现优秀的控制系统性能，需要在精度、响应时间和稳定性之间找到一个平衡点。

这就需要设计者在控制系统开发过程中合理选择和调整控制器参数、采用合适的控制策略以及优化系统的结构和组件。

控制系统性能指标控制系统是指通过采用传感器、执行器、控制器等设备来调节和控制生产自动化过程中，实现对工艺过程的控制。

而控制系统性能指标则是衡量控制系统实现控制目标的能力，也是评价一个控制系统优劣的重要指标。

在生产过程中，控制系统性能指标的合理设置和维护是保证生产效率和品质的关键之一。

本文将从控制系统性能指标的概念、重要性、影响因素及优化措施等多个方面进行探讨。

一、控制系统性能指标的概念控制系统性能指标是指采用各类数学模型和仿真技术，对控制系统的环节建立评价体系，在实现控制目标的前提下，对控制系统实现目标的质量进行衡量。

控制系统性能指标包括瞬态响应、稳态误差、超调量、抑制率、频率响应、稳定裕度等。

这些指标是控制系统设计者在优化控制系统性能时必须关注的方面，其中每个指标都是从不同侧面衡量控制系统的质量，有助于设计者全面了解控制系统的工作情况，进行有针对性的优化和调整。

二、控制系统性能指标的重要性控制系统性能指标对于保证控制系统的正常运行，提高生产效率、保证品质具有重要作用。

一方面，在现代化生产中，许多生产流程已经实现了高度自动化，控制系统的性能指标会关系到设备的稳定性能、工艺品质稳定水平、生产过程把控的准确性等方面，从而影响到生产成本和生产效益的提高和费用的降低。

另一方面，对于一些生产过程对品质要求比较高的工艺，如电子工艺、精细制造业等，控制系统性能指标会直接决定产品的工艺品质、产品出现问题的概率和条件，进而影响到企业生产和发展的长远战略。

三、控制系统性能指标的影响因素控制系统性能指标的影响因素多种多样，包括了硬件环境、控制算法、控制接入系统的参数。

其中，硬件环境的影响主要体现在传感器系统的采集精度和速度、执行机构的操作速度和精度等方面。

控制算法的影响主要来自于控制系统的精度和稳定性，即系统对外界干扰和变化能力的强弱。

控制接入系统的影响则表现在控制系统操作质量的响应速度和稳定性上。

四、控制系统性能指标的优化措施为提高控制系统的性能，优化控制系统性能指标是至关重要的。

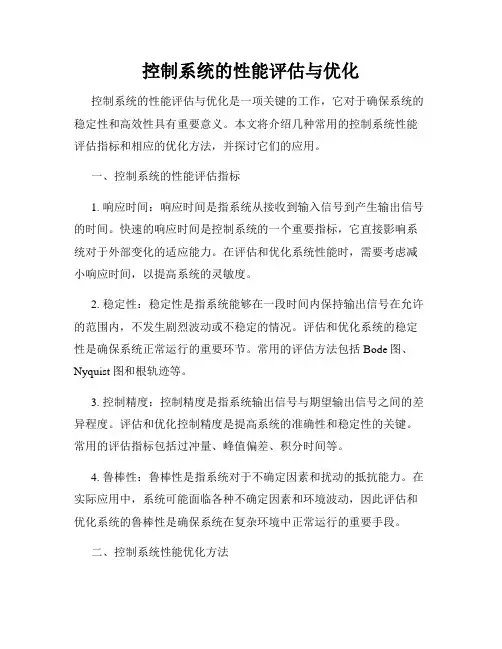

控制系统的性能评估与优化控制系统的性能评估与优化是一项关键的工作，它对于确保系统的稳定性和高效性具有重要意义。

本文将介绍几种常用的控制系统性能评估指标和相应的优化方法，并探讨它们的应用。

一、控制系统的性能评估指标1. 响应时间：响应时间是指系统从接收到输入信号到产生输出信号的时间。

快速的响应时间是控制系统的一个重要指标，它直接影响系统对于外部变化的适应能力。

在评估和优化系统性能时，需要考虑减小响应时间，以提高系统的灵敏度。

2. 稳定性：稳定性是指系统能够在一段时间内保持输出信号在允许的范围内，不发生剧烈波动或不稳定的情况。

评估和优化系统的稳定性是确保系统正常运行的重要环节。

常用的评估方法包括Bode图、Nyquist图和根轨迹等。

3. 控制精度：控制精度是指系统输出信号与期望输出信号之间的差异程度。

评估和优化控制精度是提高系统的准确性和稳定性的关键。

常用的评估指标包括过冲量、峰值偏差、积分时间等。

4. 鲁棒性：鲁棒性是指系统对于不确定因素和扰动的抵抗能力。

在实际应用中，系统可能面临各种不确定因素和环境波动，因此评估和优化系统的鲁棒性是确保系统在复杂环境中正常运行的重要手段。

二、控制系统性能优化方法1. PID参数调整：PID控制器是一种常用的控制器，它通过调整三个参数来控制系统的性能。

常用的参数调整方法包括试验法、经验法和基于模型的方法等。

通过对PID参数的优化调整，可以实现系统的快速响应、稳定性和鲁棒性。

2. 频率响应设计：频率响应设计是一种常用的控制系统性能优化方法，它基于系统的频率响应特性，通过设计合适的频率响应曲线，达到系统性能的要求。

常用的频率响应设计方法包括根轨迹法、Bode图法和Nyquist图法等。

3. 模型预测控制：模型预测控制是一种先进的控制方法，它基于系统的数学模型进行控制决策。

通过优化模型预测控制算法，可以实现系统对于外部扰动和变化的适应性，提高系统的快速响应和稳定性。

4. 自适应控制：自适应控制是一种能够根据系统变化自动调整控制参数的方法。

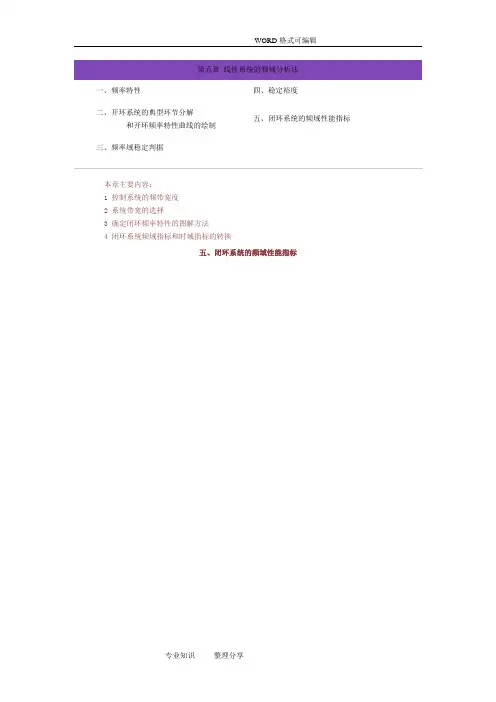

第五章线性系统的频域分析法一、频率特性四、稳定裕度二、开环系统的典型环节分解五、闭环系统的频域性能指标和开环频率特性曲线的绘制三、频率域稳定判据本章主要内容：1 控制系统的频带宽度2 系统带宽的选择3 确定闭环频率特性的图解方法4 闭环系统频域指标和时域指标的转换五、闭环系统的频域性能指标1 控制系统的频带宽度1 频带宽度当闭环幅频特性下降到频率为零时的分贝值以下3分贝时，对应的频率称为带宽频率，记为ωb。

即当ω>ωb而频率范围（0，ωb）称为系统带宽。

根据带宽定义，对高于带宽频率的正弦输入信号，系统输出将呈现较大的衰减，因此选取适当的带宽，可以抑制高频噪声的影响。

但带宽过窄又会影响系统正弦输入信号的能力，降低瞬态响应的速度。

因此在设计系统时，对于频率宽度的确定必须兼顾到系统的响应速度和抗高频干扰的要求。

2、I型和II型系统的带宽2、系统带宽的选择由于系统会受多种非线性因素的影响，系统的输入和输出端不可避免的存在确定性扰动和随机噪声，因此控制系统的带宽的选择需综合考虑各种输入信号的频率范围及其对系统性能的影响，即应使系统对输入信号具有良好的跟踪能力和对扰动信号具有较强的抑制能力。

总而言之，系统的分析应区分输入信号的性质、位置，根据其频谱或谱密度以及相应的传递函数选择合适带宽，而系统设计主要是围绕带宽来进行的。

3、确定闭环频率特性的图解方法1、尼科尔斯图线设开环和闭环频率特性为4、闭环系统频域指标和时域指标的转换工程中常用根据相角裕度γ和截止频率ω估算时域指标的两种方法。

相角裕度γ表明系统的稳定程度，而系统的稳定程度直接影响时域指标σ%、ts。

1、系统闭环和开环频域指标的关系系统开环指标截止频率ωc与闭环带宽ωb有着密切的关系。

对于两个稳定程度相仿的系统，ωc大的系统，ωb也大；ωc小的系统，ωb也小。

因此ωc和系统响应速度存在正比关系，ωc可用来衡量系统的响应速度。

又由于闭环振荡性指标谐振Mr和开环指标相角裕度γ都能表征系统的稳定程度。
