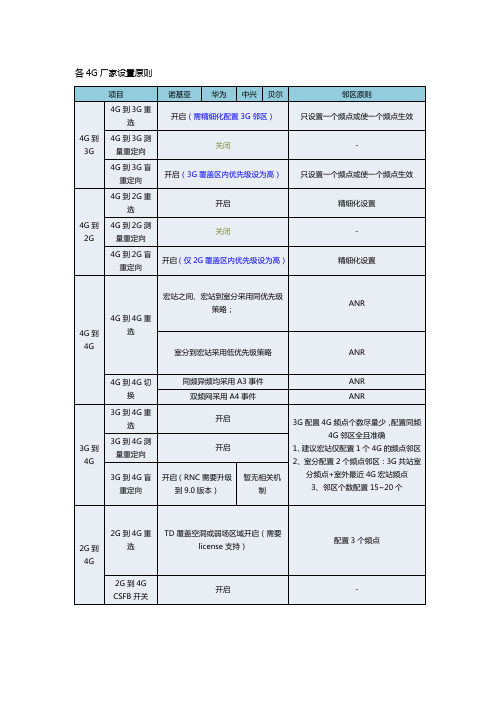

各4G厂家设置原则中兴4G：一、4G至3G重选4G至3G重选触发机制：LTE服务小区RSRP< SnonIntraSearch，启动对3G频点的测量，当LTE服务小区RSRP< ThreshServing, LowP且3G小区RSCP> ThreshX, LowP时，终端从LTE小区重选到3G。
1.Snonintrasearch含义：该参数指示了小区重选的异频/异系统的测量触发门限Snonintrasearch，如果服务小区RSRP小于Snonintrasearch ，UE进行异频或异系统测量。
影响：LTE小区级2.ThreshServing, LowP含义：当重选低优先级载频/系统时，服务载频使用的低门限。
重选条件：(１)没有高优先级系统或载频的小区满足重选到高优先级的条件；且(２)在Treselection内，SServingCell < ThresholdServing_Low且低优先级系统或载频小区的SnonServingCell,x > ThresholdX_Low（包括频间和系统间），且(３) UE在当前服务小区的驻留时间超过1秒。
影响：LTE小区级3.频内小区重选优先级含义：cellReselectionPriority，该参数指示频内小区重选优先级。
小区重选优先级值越小优先级越低。
影响：LTE小区级4.小区选择所需的最小RSRP接收水平（dBm）含义：该参数指示了LTE小区满足选择条件的最小接收电平门限。
被测小区的接收电平只有大于Sel_Qrxlevmin时，才满足小区选择的条件。
影响：LTE小区级5.UTRAN TDD小区重选所需要的最小接收电平(dBm)含义：该参数指示了小区满足UTRAN TDD小区重选条件的最小接收电平门限。
重选到UTRAN TDD邻区需要计算的SnonServingCell,x的一个关键参数。
影响：TDS载频级6.UTRAN载频重选配置->ThreshX, LowP含义：当选择低优先级UTRAN TDD小区时，UTRAN TDD小区所使用的门限。
2/3/4G互操作简介一、4G/3G/2G互操作方案示意图二、2G/3G/4G互操作参数原理简介1.重选测量启动与门限判决2/3/4G系统间、E/D/F频点系统内重选首先需要确定优先级。
其它条件相同的情况下，设置的优先级越高，配套参数带来的效果是：终端越容易驻留在该小区。
为了确保用户尽量驻留4G，将优先级最高的5、6、7分配给4G，4G中的室外D/F频点和室内E频点可根据不同的目的选择5、6、7不同优先级，如希望室分尽量多吸收业务，可设置E频点优先级高于D、F，希望控制室分信号外泄，可将D、F频点优先级设置高于E。
重选分两个过程：测量启动判决和重选门限判决启动条件：●同频重选，服务小区电平低于SIntraSearch；●向高优先级的异频/异系统重选，始终进行测量；●向低优先级的异频/异系统重选，服务小区电平低于SNonIntraSearch。
判决条件：●同频、同优先级重选，目标小区比服务小区高于某一相对值（Qhyst（服务小区）、Qoffset（目标小区）），则触发重选；●对高优先级重选，当目标小区高于某绝对门限（ThreshXHigh），则触发重选；●对低优先级重选，当服务小区低于绝对门限1（ThreshServlow）、目标小区高于绝对门限2（ThreshXlow），则触发重选。
注：4G对低优先级小区的异频重选和异系统重选，启动测量门限（SNonIntraSearch）和服务小区判决门限（ThreshServlow）是同一套参数，同时影响异频和异系统重选，仅依靠不同的目标小区判决门限（ThreshXlow）进行区分，故参数配置需兼顾异频和异系统性能。
如：高优先级D频点向低优先级F 频点、3G重选2 切换测量启动与门限判决切换策略与重选策略的原理相似。
■测量启动判决：A1、A2：◇A1事件：当服务小区电平（或质量，下同）高于某门限，则停止上报测量事件◇A2事件：当服务小区电平低于某门限，则开始上报测量事件（与SIntraSearch / SNonIntraSearch 相同）■切换门限判决：A3、A4、A5，三者选其一：◇A3事件：当邻区比服务小区高于某一相对值，则触发切换（与同优先级小区重选门限判决相同）◇A4事件：当邻区高于某绝对门限，则触发切换，（与对高优先级小区重选门限判决相同）◇A5事件：当服务小区低于绝对门限1、邻区高于绝对门限2，则触发切换，（与对低优先级小区重选门限判决相同）■A3、A4、A5均可以用于LTE系统内同频、异频判决门限，为确保空闲态和连接态的一致性，在确定两个小区之间的优先级高低后，同频/同优先级切换使用A2+A3，优先级低到高使用A2+A4，优先级高到低使用A2+A5。

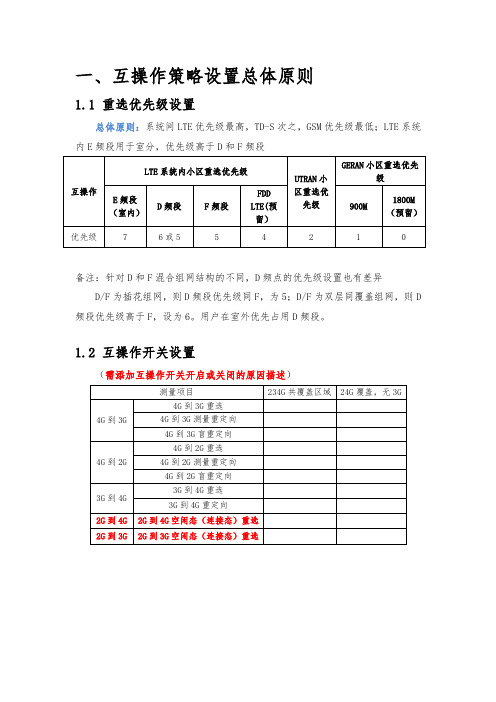

一、互操作策略设置总体原则1.1 重选优先级设置总体原则：系统间LTE优先级最高，TD-S次之，GSM优先级最低；LTE系统内E频段用于室分，优先级高于D和F频段备注：针对D和F混合组网结构的不同，D频点的优先级设置也有差异D/F为插花组网，则D频段优先级同F，为5；D/F为双层同覆盖组网，则D 频段优先级高于F，设为6。
用户在室外优先占用D频段。
1.2 互操作开关设置（需添加互操作开关开启或关闭的原因描述）二、234G互操作参数详细设置2.1 2G到4G2.1.1 2G至4G重选相关参数：下表为GSM网络到LTE网络的互操作参数列表及说明：2.1.2 2G至4G重选触发机制2G到4G的重选遵循“Priority”准则，系统将下发4G小区的“Priority”信息。
手机每隔5秒测量2G服务小区的电平，并测量UTRAN和LTE异系统邻区的电平（RSRP）：－对LTE小区，S_non-serving_LTE=RSRP-QRXLEVMIN_LTE;－对2G小区，S_serving=C1值。
2G到LTE系统邻区的重选触发机制如下：A）如果S_serving>THRESH_2G_low，同时异系统（LTE）的邻区是高优先级的邻区，则：当邻区的S_non-serving_LTE＞THRESH_LTE_high,并保持T_reselection的时间后，手机就可以从2G重选到高优先级的LTE邻区。
LTE邻区的排序首先根据邻小区的“Priority”；“Priority”相同的情况下，再根据S_non-serving_LTE值从大到小排序。
2G的信号大于-83dBm（-98+15），4G的信号大于-113（-119+6），持续5S B）如果S_serving＝＜ THRESH_2G_low，则：－当邻区的S_non-serving_LTE＞THRESH_LTE_low,并保持T_reselection的时间后，手机就可以从2G重选到 LTE邻区；2G的信号小于-83dBm（-98+15），4G的信号大于-113（-119+6），持续5S －当邻区的S_non-serving_LTE＝＜THRESH_LTE_low,但是邻区的S_non-serving_LTE＞S_serving+H_PRIO，并保持T_reselection的时间后，手机也可以从2G重选到LTE邻区；2G的信号小于-83dBm（-98+15），4G的信号小于-113（-119+6），4G的信号-2G的信号>-15dB，2G可以重选到4G（基本不可行）LTE邻区的排序首先根据邻小区的“Priority”；“Priority”相同的情况下，再根据S_non-serving_LTE值从大到小排序。

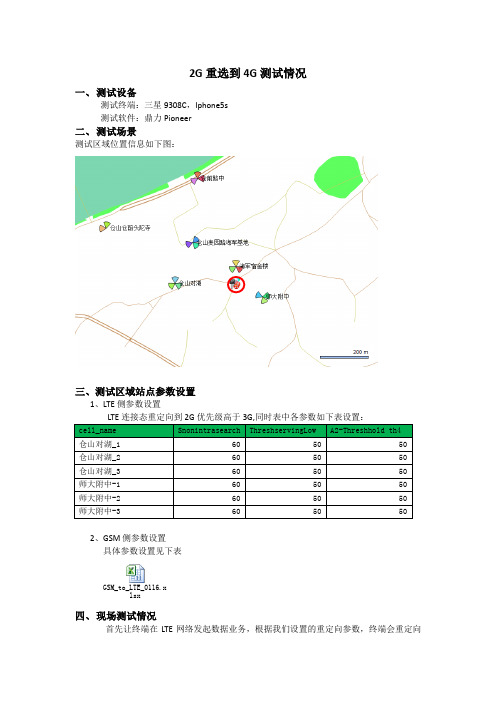

2G重选到4G测试情况
一、测试设备
测试终端：三星9308C，Iphone5s
测试软件：鼎力Pioneer
二、测试场景
测试区域位置信息如下图：
三、测试区域站点参数设置
1、LTE侧参数设置
2、GSM侧参数设置

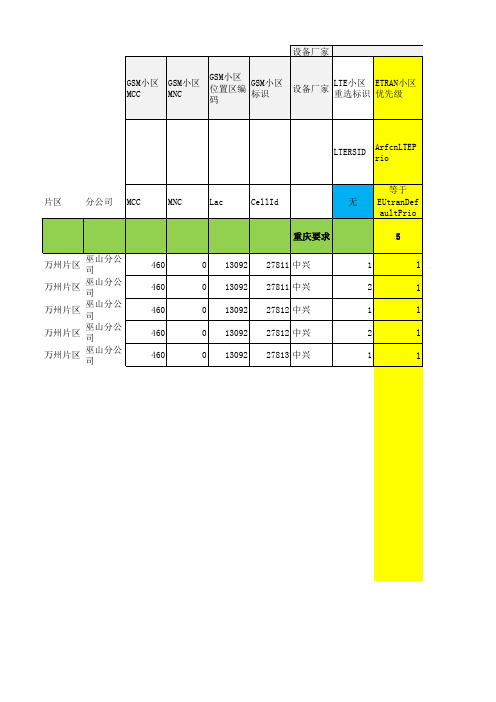

具体参数设置见下表
GSM_to_LTE_0116.x
lsx
四、现场测试情况
首先让终端在LTE网络发起数据业务，根据我们设置的重定向参数，终端会重定向到
GSM网络，终端在GSM网络上IDLE，待重选条件满足后，终端能够成功重选到LTE网络。
具体流程见下图：
RR Channel Release之后，终
端进入IDLE模式。
在LTE网络发起TAU成功说明
终端由2G重选到4G成功，可
以看出时延近一分钟。
五、测试统计。
爱立信2G-4G重选功能开通指导书V8爱立信2G-4G重选功能开通指导书一、原理（一）LTE邻区信息在GSM上的广播-SI2quater网络在BCCH信道上对小区内所有MS广播SI2quater（System Information 2quater）系统消息。
SI2quater的内容包括GSM邻区和LTE邻区测量和报告的参数。
LTE网络中共有504个PCID（Physical Layer Cell Identity）。
SI2quater提供LTE频点以及每个频点的0个或多个不允许的PCID （Not Allowed Cell），这些信息构成了LTE Cell Reselection List，最多可包含8个LTE频点。
SI2quater同时对小区内的MS广播各种邻区优先级信息以支持基于优先级的GSM网络和LTE网络小区重选算法。
GSM和LTE网络的公共优先级不能相同。
LTE邻区信息可能在连续的多条SI2quater中发送。
系统在第一条包含LTE邻区信息的SI2quater中标识LTE邻区信息开始，而在最后一条包含LTE邻区信息的SI2quater中标识LTE邻区信息结束。
这样，在MS连续收到多条SI2quater消息时，仅需要对这些消息进行一次解码，可快速获取LTE邻区信息，从而加速MS进行小区重选。
协议规定，外部邻区信息最多可以通过16条SI2quater消息下发给MS，超过 SI2quater消息的下发能力，会导致无法下发SI2quater 消息。
（二）LTE邻区的测量GSM小区中的MS在测量GSM邻区信号电平的同时，也会对SI2quater中LTE邻区的信号质量进行测量。
为了减少不必要的测量并节省MS的电力消耗，对优先级低于GSM小区的LTE频点，BSS通过参数MEASTHR控制MS的测量行为，MS根据不同的参数值进行LTE 邻区的测量。
对优先级高于GSM小区的LTE频点采用始终测量的方式。
XXXX2-4G网络互操作手册上海贝尔2014-1-3目录1概述-------------------------------------------------------------------------------------------------------------------------------------------------- 2 2互操作步骤及参数------------------------------------------------------------------------------------------------------------------------------ 22.12-4G互操作设置步骤------------------------------------------------------------------------------------------------------------------- 2 2.22G-4G互操作参数 ------------------------------------------------------------------------------------------- 错误！未定义书签。
2.3互操作参数设置策略-------------------------------------------------------------------------------------------------------------------- 62.3.12/3/4G存在共覆盖区域 ------------------------------------------------------------------------------------------------------------ 62.3.2有2G/4G，没有3G的情况 ---------------------------------------------------------------------------------------------------- 7 32G邻区配置说明---------------------------------------------------------------------------------------------------- 错误！未定义书签。
诺西2/3/4G互操作配置参数1）2G到4G互操作需要配置的内容和参数：参数英文名称参数中文名称参数解释参数建议配置值LTE adjacentcell downlink carrier frequency LTE邻区绝对频点号该参数为GSM的LTE邻区定义了绝对频点号现网LTE adjacentcell tracking area code LTE邻区TA识别号该参数为GSM的LTE邻区定义了它所属的TA识别号现网LTE adjacent cell mobile country code LTE邻区移动通信国家代码该参数为GSM的LTE邻区定义了MCC号现网LTE adjacent cell mobile network code LTE邻区移动通信网代码该参数为GSM的LTE邻区定义了MNC号现网LTE adjacentcell minimum bandwidth LTE邻区最小带宽值该参数为GSM的LTE邻区定义了信道带宽的最小值现网LTE adjacent cell priority LTE邻区优先级该参数为GSM的LTE邻区定义了优先级（0为最低，7为最高）6或者7LTE adjacent cell reselection upper threshold LTE高优先级邻区最小小区重选门限该参数为比服务小区优先级高的LTE邻区定义了最小的重选门限10LTE adjacent cell reselection lower threshold LTE低优先级邻区最小小区重选门限该参数为比服务小区优先级低的LTE邻区定义了最小的重选门限15LTE adjacent cell minimum RX level LTE邻区最小接入电平该参数为GSM小区定义了接入LTE小区最小的电平门限-1302）4G到2G互操作需要配置的内容和参数：参数英文名称参数中文名称参数解释参数建议配置值Activate CS fallback via redirection CSFB开关onGERAN band indicator GSM频段指示，用以区分DCS还是PCSdcs1800RAT for redirection 重定向异系统指示geranRedirection priority for CS fallback withredirectionCSFB优先级 1 GERAN ARFCN values list geran频点列表参数英文名称参数中文名称参数解释参数建议配置值EArFcn E-UTRA上下行频点号用于设置LTE优先级邻区重选中的上下行频点号取决于规划EarFcnPriority E-UTRA频点绝对优先级被测E-UTRA频点绝对优先级取决于规划EqrxlevMinRsrp E-UTRA小区最低接入RSRP门限E-UTRA小区最低接入的RSRP门限,只有UE测量到的RSRP值大于该门限，才能驻留到该小区。
2G~4G互操作2G侧配置测试指导手册GSM与LTE互操作（GSM side）一、概述空闲态下小区重选回4G二、空闲态下小区重选回4G完成位置更新之后，终端开始按照系统信息中的频率优先级，进行同频、异频及异系统测量，由于设置E-UTRAN优先级最高，因此当发现合适的E-UTRAN小区后，终端将重选到E-UTRAN小区，并执行跟踪区域更新。
当GSM BTS存在LTE邻区时，BTS会在系统消息SI2q （SYSTEM INFORMATION TYPE 2quater）里发送重选参数和邻区信息，支持LTE的手机就会根据系统的指示对LTE小区进行测量，并重选到LTE系统里。
与LTE的系统间的重选采用的是基于优先级的算法（priority based inter-RAT cell re-selection algorithm）。
45.008-9502.1 邻区及相关参数定义建议的参数如下：定义LTE邻区为最高优先级（LTECP =7），在空闲状态下，驻留2G由于2G侧SYSTEM INFORNATION 2QUATER分段广播，且3G和4G的消息都在SI2Q消息里，某些手机由于芯片支持原因，还是先重选到3G再到4G。
由于开启了基于优先级小区重选开关2G至4G的重选不再基于QSearch-I及Tdd-offset，而是基于优先级算法里的重选至utran小区门限及小区重选至utran小区接收电平配置。
4G邻区配置。
由于LTE邻区设置优先级最高，只需要LTE邻区满足（RSRP-LTERXM>LTERUT），即发生从2G小区重选至LTE邻区。
3G邻区配置。
由于TDS邻区设置优先级高于GSM，只需要TDS邻区满足（RSCP - UQRL > UTTR），即发生从2G小区重选至LTE邻区。
重要参数详解：1.LTE邻区优先级含义：该参数为GSM的LTE邻区定义了优先级（0为最低，7为最高）。
影响：24G重选2.LTE高优先级邻区最小小区重选门限（dB）含义：该参数为比服务小区优先级高的LTE邻区定义了最小的重选门限，需要满足RSRP-LTERXM>LTERUT，才可发生重选至LTE 邻区。
2-4G重选功能验证及配置策略研究
1 2-4G重选功能及时延
使用华为Probe +D2终端进行了大量的测试，验证的结论如下：
✓2->4重选可完成；
✓在设置优先级LTE为7、TD为4、GSM为2，且在有TD覆盖的情况下，2G到4G重选的优先级高于(2G-3G-4G)桥接的优先级；
2 2quater消息容量
实验总结：
使用华为Probe +D2终端进行了大量的测试，验证的结论如下：
✓2quater系统消息按照内容可分为3类，分别为携带TD频点的、携带TD的优先级等参数的以及携带LTE频点及重选参数的系统消息3类；
✓携带LTE频点的2quater消息与携带TD频点的2quater消息下发没有固定的顺序，未发现规律；
✓终端在收全2quater消息之后才会进行重选；
✓携带LTE频点的系统消息单独占用1条2quater系统消息，不会与其他系统消息合并；
✓邻区少配4个TD频点才可减少一条2quater消息，LTE配置1个或3个频点对系统消息数量没有影响；
3 2->4重选时对应的LTE电平门限
➢参数配置：
优先级：LTE：7，TD：4，GSM：2
门限：THREUTRANHIGH设置为5，EUTRANQRXLEVMIN设置为6；
➢现场测试情况：
UEJ接收到的LTE电平在-118dBm左右由GSM重选至LTE
➢验证结论：
当LTE重选优先级高于TD和GSM时，LTE电平大于：-140+ EUTRANQRXLEVMIN*2+ THREUTRANHIGH*2时进行重选
4 GSM->TDS电平门限验证
➢参数配置：
优先级：TD：7，LTE：4，GSM：2
门限：THRUTRANHIGH设置为8，UTRANQRXLEVMIN设置为6，
➢现场测试情况：
UE接收到的TDS电平在-80dBm左右由GSM重选至TDS
➢验证结论：
当TDS优先级高于TDL或者TDL电平门限未被满足时，TDS电平大于-119+ UTRANQRXLEVMIN*2+ THRUTRANHIGH*2时进行重选
➢配置建议：
-119+ UTRANQRXLEVMIN*2+ THRUTRANHIGH*2=目前GSM小区配置TDDOFFSET
5 当LTE电平门限未满足时，UE重GSM重选至TDS
➢参数配置：
优先级：TD：7，LTE：4，GSM：2
TD门限：THRUTRANHIGH设置为13，UTRANQRXLEVMIN设置为11
LTE门限：THREUTRANHIGH设置为15，EUTRANQRXLEVMIN设置为16；
➢现场测试
TD网络RSCP大于-71时，LTE网络RSCP小于-78时，终端由GSM网络重选至TD网络；
6 TD终端（仅支持G/T）是基于优先级电平门限参数控制
➢测试条件：
UE只支持TDS和GSM;
占用的GSM小区已经开启2G->4G重选的功能
➢现场测试情况：
UE接收到的TDS电平满足TDOFFSET对应的电平门限时由GSM重选至TDS ➢验证结论：
仅支持TDS的终端在开启2G->4G重选的GSM小区发生重选时，达到TDOFFSET对应的电平即可重选，在该场景下2G->4G重选优先级配置的电平门限不起作用
2-4G重选配置策略
重点：
GSM向LTE重选的门限-118dBm
2G向LTE重选三要素：
➢打开LTE小区重选允许；分组模式EUTRAN小区搜索门限➢LTE电平足够强(-118dBm)
➢添加LTE邻区关系
1）2G到4G互操作需要配置的参数：
2）2G到4G互操作License
3）2G添加4G邻区关系
3.1外部邻区添加
命令ADD GEXTCELLLTECELL
外部邻区关系
3.2添加LTE邻区
ADD GEXTCELLLTECELL
邻区关系
重点掌握：
GSM向LTE重选的电平是多少，由哪两个参数决定的？2G向LTE重选三要素？
添加外部邻区数据，添加LTE邻区？
。
