4.1.1如图所示的导体中,均匀地流有10安的电流,已知横截(精)

2020--2021（新教材）物理必修第三册第11章电路及其应用（含答案）（新教材）人教必修第三册第11章电路及其应用1、（双选）如图所示是某同学改装成某一量程电流表的原理图(其中表头内阻为R g，并联的定值电阻的阻值为R)，结果他发现该电流表的示数总是比准确值稍大一点，请问以下哪些措施可以加以改进()A．给表头并联一个比R g和R的总电阻小得多的电阻B．给定值电阻串联一个比R小得多的电阻C．给表头并联一个比R大得多的电阻D．给表头串联一个比R g小得多的电阻2、关于导线中的电场，下列说法正确的是()A．导线内的电场线可以与导线相交B．导线内的电场E是由电源电场E0和导线侧面堆积电荷形成的电场E′叠加的结果C．导线侧面堆积电荷分布是稳定的，故导线处于静电平衡状态D．导线中的电场是静电场的一种3、如图所示，某一导体的形状为长方体，其长、宽、高之比为a∶b∶c＝5∶3∶2。

在此长方体的上下、左右四个面上分别通过导线引出四个接线柱1、2、3、4。

在1、2两端加上恒定电压，导体的电阻为R1；在3、4两端加上恒定电压，导体的电阻为R2，则R1∶R2为()A．1∶1 B．9∶25C．25∶4 D．4∶254、在“测定金属丝的电阻率”的实验中，以下操作中错误的是()A．用米尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值C．用伏安法测电阻时采用电流表外接法，多次测量后算出平均值D．实验中应保持金属丝的温度不变5、下列说法错误的是()A．一个电阻R和一根电阻为零的理想导线并联，总电阻为零B．并联电路的总电阻一定小于并联支路中最小的电阻C．在并联电路中，任意支路电阻增大或减小时，总电阻将随之增大或减小D．电阻R和阻值无限大的电阻并联，总电阻为无限大6、有一个多用电表，其欧姆挡的四个挡位分别为“×1”“×10”“×100”“×1 k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，他应该() A．换用“×1 k”挡，不必重新调整调零旋钮B．换用“×10”挡，不必重新调整调零旋钮C．换用“×1 k”挡，必须重新调整调零旋钮D．换用“×10”挡，必须重新调整调零旋钮*7、关于公式I＝qt，下列说法中正确的是()A．式中的q表示单位时间内通过导体横截面的电荷量B．式中的q表示通过导体单位横截面积的电荷量C．比值qt能表示电流的强弱D．该公式表明电流跟通过导体横截面的电荷量成正比，跟通电时间成反比*8、一根粗细均匀的电阻丝阻值为R，若温度不变，则下列情况中其电阻仍为R 的是()A．长度和横截面半径都增大一倍时B．当长度不变、横截面积增大一倍时C．当截面积不变、长度增大一倍时D．当长度和横截面积都缩小一半时*9、如图所示电路的三根导线中，有一根是断的，电源、电阻R1、R2及另外两根导线是好的。

高中物理必修三第十一章电路及其应用重难点归纳单选题1、图甲是研究电容器充放电的实验电路，电源两端的电压保持不变。

开关S先接1，电容器充电完毕后开关接2，电流传感器得到的放电电流I-t图线如图乙。

断开S，将滑片P向左移动一段距离，再重复以上操作，得到另一条I-t曲线。

新得到的I-t曲线与原曲线相比（）A．与纵轴交点向上移动B．与横轴交点向右移动C．与坐标轴所围面积变大D．与坐标轴所围面积变小答案：ACD．由q=It可知，I-t曲线与时间轴所围的面积表示流过电流传感器的电荷量，即电容器存储的电荷量，可知两图线与坐标轴所围的面积相等，CD错误；AB．将滑片P向左移动一段距离，其接入阻值变小，当开关接2时，对应不同时刻的放电电流会大于原来的放电电流，故新得到的I-t曲线与原曲线相比与纵轴交点向上移动，但由于面积相等，故与横轴交点会向左移动，A正确，B错误。

故选A。

2、下图中游标卡尺读数正确的是（）A．0.044cmB．20.22mmC．2.44cmD．20.440cm答案：A由图知游标尺的刻度线大于20，即该游标尺的精度应为50分度，精确到0.02mm，游标尺的长度22×0.98mm=21.56mm主尺的长度为22mm，故游标卡尺读数为22mm-21.56mm=0.44mm=0.044cm故选A。

3、用国际单位制的基本单位表示电压的单位，下列正确的是（）A．VB．NC⋅m C．kg⋅m2/(A⋅s3)D．A⋅Ω答案：CA．V不是国际单位制的基本单位，是导出单位，故A错误；B．N、C均不是国际单位制的基本单位，是导出单位，故B错误；C．根据能量的单位换算有1C×1V=1J=1N⋅1m=1kg⋅m2/s2可知V=kg⋅m2s2C=kg⋅m2s2A⋅s=kg⋅m2/(A⋅s3)故C正确；D．不是国际单位制的基本单位，是导出单位，故D错误。

故选C。

4、下列说法中正确的是（）A．只要有可以自由移动的电荷，就存在持续电流B．电流的传导速率就是导体内自由电子的定向移动速率C．在金属导体内当自由电子定向移动时，它们的热运动就消失了D．金属导体内的持续电流是自由电子在导体内的电场作用下形成的答案：DA．要有持续电流必须有持续的电压，故A错误；B．电流的传导速度等于真空中的光速，电子定向移动的速率很小，故B错误；C．在形成电流时自由电子定向移动，但是热运动并没有消失，其实电子仍然做无规则的热运动，故C错误；D．导体中形成电流的原因是导体两端加上电压，于是在导体内形成了电场，导体内的自由电子将在静电力作用下定向移动，形成电流，故D正确。

高中物理必修三第十一章电路及其应用全部重要知识点单选题1、某同学要测量一均匀新材料制成的圆柱体的电阻率ρ，步骤如下：用多用电表的电阻“×100”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图丙，则该电阻的阻值约为___________Ω；（）A．2000B．2100C．2200D．2400答案：C欧姆表读数是表盘读数乘以挡位倍率，图中读数为22Ω×100=2200ΩABD错误，C正确。

故选C。

2、由欧姆定律I＝UR 导出U＝IR和R＝UI，下列叙述不正确的是（）A．导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比B．导体的电阻由导体本身的性质决定，跟导体两端的电压及流过导体的电流的大小无关C．对确定的导体，其两端电压和流过它的电流的比值就是它的电阻值D．一定的电流流过导体，电阻越大，其电压越大答案：AAB．导体的电阻由导体本身的性质决定，由长度、横截面积和材料决定，跟导体两端的电压及流过导体的电流的大小无关，故A错误，B正确；可知，对某一导体来说，其两端电压和流过它的电流的比值就是它的电阻值，故C正确；C．由欧姆定律I＝URD．根据U＝IR可知，一定的电流流过导体，电阻越大，其电压越大，即电阻两端的电压降越大，故D正确。

故选A。

3、某同学把一只实验室的电表底座进行拆卸，电路内部的结构如图所示，a、b和c点是三个接线柱。

由此可判断（）A．这是一只安培表B．图中的电阻作用是分去一部分电流C．接入ac的量程比接入ab的量程大D．接入ac时电表的内阻要比接入ab时小答案：C由图可知，接入ab时，表头与一只电阻串联，接入ac时，表头与两只电阻串联，所以这是一只电压表，电阻作用是分去一部分电压，且接入ac的量程比接入ab的量程大，接入ac时电表的内阻要比接入ab时大，故ABD错误，C正确。

故选C。

4、北京正负电子对撞机的储存环是周长为240m的近似圆形轨道。

当环中电子以光速的1流动而形成10mA10的电流时，环中运行的电子数目的数量级为（已知光速c=3×108m/s，电子电荷量e=1.6×10−19C）（）A．105B．107C．109D．1011答案：D根据题意可知，电子转动一周的时间为t=2403×108⋅110s=8×10−6s当环中形成10mA的电流时，由q=It可得，通过横截面的电荷量为q=8×10−8C环中运行的电子数目为n=qe=5×1011个故ABC错误D正确。

第十一章：恒定电流的磁场习题解答1．题号：40941001分值：10分如下图所示，是一段通有电流I 的圆弧形导线，它的半径为R ，对圆心的张角为θ。

求该圆弧形电流所激发的在圆心O 处的磁感强度。

解答及评分标准：在圆弧形电流中取一电流元l Id （1分），则该电流元l Id 在圆心处的磁感强度为：θπμπμd R I RIdl dB 490sin 40020==（2分） 其中θRd dl =则整段电流在圆心处的磁感强度为：θπμθπμθRI d R I dB B 44000===⎰⎰（2分）2．题号：40941002分值：10分一无限长的载流导线中部被弯成圆弧形，如图所示，圆弧形半径为cm R 3=，导线中的电流为A I 2=。

求圆弧形中心O 点的磁感应强度。

解答及评分标准：两根半无限长直电流在O 点的磁感应强度方向同为垂直图面向外，大小相等，以垂直图面向里为正向，叠加后得RI R I B πμπμ242001-=∙-= （3分） 圆弧形导线在O 点产生的磁感应强度方向垂直图面向里，大小为RI R I B 83432002μμ==（3分） 二者叠加后得 T RI R I B B B 500121081.1283-⨯=-=+=πμμ （3分） 方向垂直图面向里。

（1分）3．题号：40941003分值：10分难度系数等级：1一段导线先弯成图（a ）所示形状，然后将同样长的导线再弯成图（b ）所示形状。

在导线通以电流I 后，求两个图形中P 点的磁感应强度之比。

（a ） （b ）解答及评分标准：图中（a ）可分解为5段电流。

处于同一直线的两段电流对P 点的磁感应强度为零，其他三段在P 点的磁感应强度方向相同。

长为l 的两段在P 点的磁感应强度为 lI B πμ4201= （2分） 长为2l 的一段在P 点的磁感应强度为 l I B πμ4202=（2分） 所以lI B B B πμ22012=+= （2分） 图（b ）中可分解为3段电流。

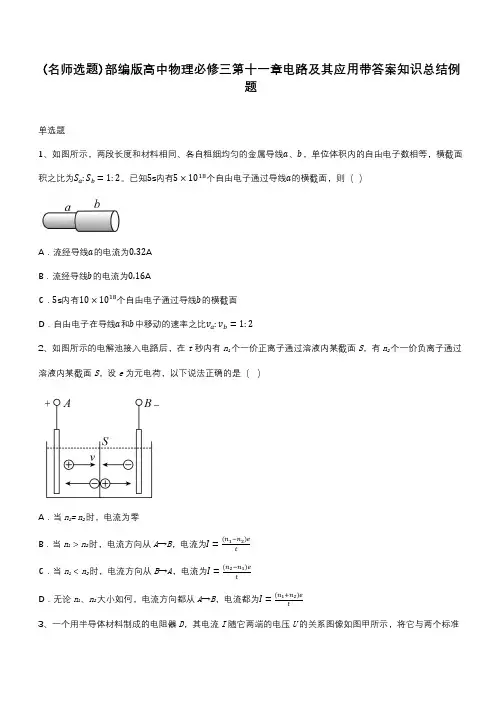

(名师选题)部编版高中物理必修三第十一章电路及其应用带答案知识总结例题单选题1、如图所示，两段长度和材料相同、各自粗细均匀的金属导线a、b，单位体积内的自由电子数相等，横截面积之比为S a:S b=1:2。

已知5s内有5×1018个自由电子通过导线a的横截面，则（）A．流经导线a的电流为0.32AB．流经导线b的电流为0.16AC．5s内有10×1018个自由电子通过导线b的横截面D．自由电子在导线a和b中移动的速率之比v a:v b=1:22、如图所示的电解池接入电路后，在t秒内有n1个一价正离子通过溶液内某截面S，有n2个一价负离子通过溶液内某截面S，设e为元电荷，以下说法正确的是（）A．当n1=n2时，电流为零B．当n1 > n2时，电流方向从A→B，电流为I=(n1−n2)etC．当n1 < n2时，电流方向从B→A，电流为I=(n2−n1)etD．无论n1、n2大小如何，电流方向都从A→B，电流都为I=(n1+n2)et3、一个用半导体材料制成的电阻器D，其电流I随它两端的电压U的关系图像如图甲所示，将它与两个标准电阻R1、R2并联后接在电压恒为U的电源上，如图乙所示，三个用电器消耗的电功率均为P。

现将它们连接成如图丙所示的电路，仍然接在该电源的两端，设电阻器D和电阻R1、R2消耗的电功率分别为PD、P1、P2，它们之间的大小关系为（）A．P1=4P2B．P D<P2C．P1>4P2D．P D>P24、如图电流表A1和A2是用相同的表头改装而成，量程分别为0.6A和3A，现将它们串联后用来测量电路的电流，则（）A．两表头的指针示数相同，偏角之比1∶5B．两表头的指针示数相同，偏角之比5∶1C．两表头的指针的偏角相同，示数之比1∶5D．两表头的指针的偏角相同，示数之比5∶15、电阻R1、R2串联在电路中，已知R1=10Ω，R1两端的电压为6V，R2两端的电压为12V，则（）A．电路中的电流为6AB．电路中的电流为1.2AC．电路的总电压为21VD．电阻R2的阻值为20Ω6、如图为某一物理量y随另一物理量x变化的函数图像，关于该图像与坐标轴所围面积（图中阴影部分）的物理意义，下列说法错误的是（）A ．若图像表示加速度随时间的变化，则面积等于质点在相应时间内的速度变化B ．若图像表示电场强度随位置的变化，则面积等于0-x 0间的电势差C ．若图像表示力随位置的变化，则面积等于该力在相应位移内所做的功D ．若图像表示电容器充电电流随时间的变化，则面积等于相应时间内电容器储存的电能7、一根粗细均匀的导线，两端加上电压U 时，通过导线中的电流强度为I ，若将导线均匀拉长，使它的横截面半径变为原来的三分之一，再给它两端加上电压U ，则（ ） A ．通过导线的电流为I3B ．通过导线的电流为I9 C ．通过导线的电流为I27D ．通过导线的电流为I818、汤姆孙通过对阴极射线的研究发现了电子，并通过实验测量了电子的比荷，从而开启了人类对原子认识的新篇章。

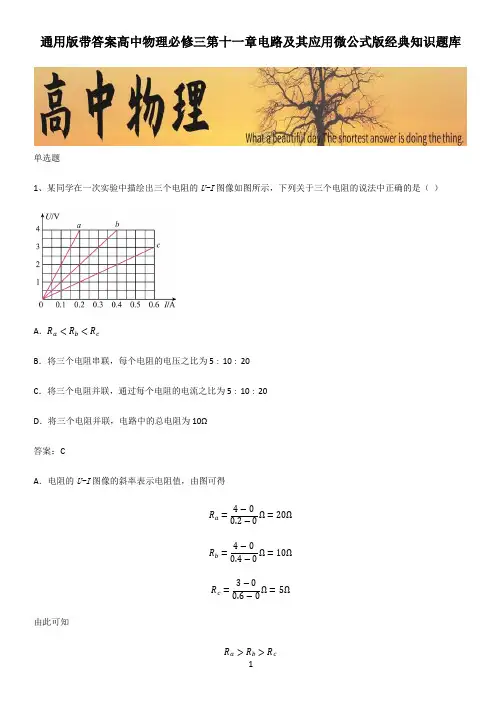

通用版带答案高中物理必修三第十一章电路及其应用微公式版经典知识题库单选题1、某同学在一次实验中描绘出三个电阻的U-I图像如图所示，下列关于三个电阻的说法中正确的是（）A．R a<R b<R cB．将三个电阻串联，每个电阻的电压之比为 5∶10∶20C．将三个电阻并联，通过每个电阻的电流之比为 5∶10∶20D．将三个电阻并联，电路中的总电阻为10Ω答案：CA．电阻的U-I图像的斜率表示电阻值，由图可得R a=4−00.2−0Ω=20ΩR b=4−00.4−0Ω=10ΩR c=3−00.6−0Ω=5Ω由此可知R a>R b>R cA错误；B．将三个电阻串联，由串联电阻所分电压与电阻值成正比可知，每个电阻的电压之比为U a:U b:U c=R a:R b:R c=20:10:5B错误；C．将三个电阻并联时，则由并联电阻的等压分流作用，电阻的分流大小与电阻值成反比，可得通过每个电阻的电流之比为I a:I b:I c=1R a:1R b:1R c=1:2:4=5:10:20C正确；D．将三个电阻并联，则有1 R 总=1R a+1R b+1R c代入数据解得电路中的总电阻为R 总=207ΩD错误。

故选C。

2、下面有关物理公式书写正确的是（）A．匀变速直线运动位移与时间关系：x=v0t+12atB．电容器的电容：C=UQC．万有引力定律：F=G Mmr2D．路端电压公式：U=Ed答案：CA．匀变速直线运动位移与时间关系x=v0t+12at2故A错误；B．电容器的电容C=Q U故B错误；C．万有引力定律F=G Mm r2故C正确；D．路端电压公式U=IR故D错误。

故选C。

3、如图甲所示电路中，R为电阻箱，电源的电动势为E，内阻为r。

图乙为电源的输出功率P与电流表示数I的关系图像，其中功率P0分别对应电流I1、I2，外电阻R1、R2.下列说法中正确的是（）A．I1+I2>Er B．I1+I2=ErC．R1r>rR2D．R1r<rR2答案：BAB．根据闭合回路欧姆定律有U=E−Ir电源的输出功率为P=UI=EI−I2r结合图乙可得P0=EI1−I12r=EI2−I22r 整理可得I1+I2=E r故A错误B正确；CD．根据闭合回路欧姆定律有I=E R+r电源的输出功率为P=I2R 结合图乙有I1=ER1+r ，I2=ER2+r，P0=I12R1=I22R2整理可得R1 r =r R2故CD错误。

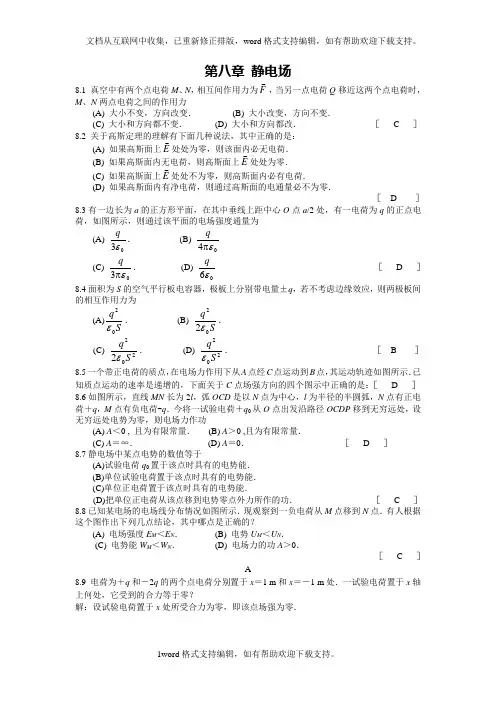

第八章 静电场 8.1 真空中有两个点电荷M 、N ，相互间作用力为F ，当另一点电荷Q 移近这两个点电荷时，M 、N 两点电荷之间的作用力(A) 大小不变，方向改变． (B) 大小改变，方向不变．(C) 大小和方向都不变． (D) 大小和方向都改． ［ C ］8.2 关于高斯定理的理解有下面几种说法，其中正确的是：(A) 如果高斯面上E 处处为零，则该面内必无电荷． (B) 如果高斯面内无电荷，则高斯面上E 处处为零． (C) 如果高斯面上E 处处不为零，则高斯面内必有电荷．(D) 如果高斯面内有净电荷，则通过高斯面的电通量必不为零．［ D ］8.3有一边长为a 的正方形平面，在其中垂线上距中心O 点a /2处，有一电荷为q 的正点电荷，如图所示，则通过该平面的电场强度通量为(A)03εq ． (B) 04επq (C) 03επq ． (D) 06εq ［ D ］ 8.4面积为S 的空气平行板电容器，极板上分别带电量±q ，若不考虑边缘效应，则两极板间的相互作用力为(A)S q 02ε． (B) Sq 022ε． (C) 2022S q ε． (D) 202S q ε． ［ B ］ 8.5一个带正电荷的质点，在电场力作用下从A 点经C 点运动到B 点，其运动轨迹如图所示．已知质点运动的速率是递增的，下面关于C 点场强方向的四个图示中正确的是：［ D ］8.6如图所示，直线MN 长为2l ，弧OCD 是以N 点为中心，l 为半径的半圆弧，N 点有正电荷＋q ，M 点有负电荷-q ．今将一试验电荷＋q 0从O 点出发沿路径OCDP 移到无穷远处，设无穷远处电势为零，则电场力作功(A) A ＜0 , 且为有限常量． (B) A ＞0 ,且为有限常量．(C) A ＝∞． (D) A ＝0． ［ D ］8.7静电场中某点电势的数值等于(A)试验电荷q 0置于该点时具有的电势能．(B)单位试验电荷置于该点时具有的电势能．(C)单位正电荷置于该点时具有的电势能．(D)把单位正电荷从该点移到电势零点外力所作的功． ［ C ］8.8已知某电场的电场线分布情况如图所示．现观察到一负电荷从M 点移到N 点．有人根据这个图作出下列几点结论，其中哪点是正确的？(A) 电场强度E M ＜E N ． (B) 电势U M ＜U N ．(C) 电势能W M ＜W N ． (D) 电场力的功A ＞0．［ C ］A8.9 电荷为＋q 和－2q 的两个点电荷分别置于x ＝1 m 和x ＝－1 m 处．一试验电荷置于x 轴上何处，它受到的合力等于零？解：设试验电荷置于x 处所受合力为零，即该点场强为零．()()0142142020=+π-+-πx q x q εε 2分 得 x 2－6x +1=0, ()223±=x m 因23-=x 点处于q 、－2q 两点电荷之间，该处场强不可能为零．故舍去．得()223+=x m 3分8.10 如图所示，真空中一长为L 的均匀带电细直杆，总电荷为q ，试求在直杆延长线上距杆的一端距离为d 的P 点的电场强度．L P 解：设杆的左端为坐标原点O ，x 轴沿直杆方向．带电直杆的电荷线密度为λ=q / L ，在x 处取一电荷元d q = λd x = q d x / L ，它在P 点的场强：()204d d x d L q E -+π=ε()204d x d L L x q -+π=ε 2分 总场强为 ⎰+π=L x d L x L q E 020)(d 4－ε()d L d q +π=04ε 3分 方向沿x 轴，即杆的延长线方向．8.11 一个细玻璃棒被弯成半径为R 的半圆形，沿其上半部分均匀分布有电荷+Q ，沿其下半部分均匀分布有电荷－Q ，如图所示．试求圆心O 处的电场强度．解：把所有电荷都当作正电荷处理. 在θ处取微小电荷 d q = λd l = 2Q d θ / π。

2023年汽车修理工（技师）参考题库含答案（图片大小可自由调整）第1卷一.全能考点(共50题)1.【判断题】柴油机排放的三大有害气体是：C0、HNOx。

2.【单选题】车身划分若干区域，人站立看不到间接表面的是()。

A、A区B、B区C、C区D、D区3.【单选题】()用于测试导线短路。

A、万用表B、气压表C、真空表D、油压表4.【判断题】（）用四轮定位仪检测转向轮和后轮前束，当前束为零时，同一轴左右车轮上的传感器发射(或反射)出的光束不重合。

5.【判断题】()总质量不大于3500kg的低速货车在30km/h的初速度下采用行车制动系统制动时，满载检验时制动距离要求≤8m。

6.【单选题】根据《汽车前桥及转向系修理技术条件》（GB8823－88）的技术要求，前轴钢板弹簧座上U型螺栓承孔及定位孔的磨损量不得大于()mm。

A、0.5B、1C、1.5D、27.【单选题】利用机油的黏性，使机油附着在运动零件表面，以提高零件的密封效果，这是润滑油的()作用。

A、润滑B、冷却C、密封D、清洁9.【单选题】()只能导致右侧电动后视镜不能动。

A、熔断器故障B、右侧电动机电路断路C、左侧后视镜电动机故障D、左侧后视镜电动机故障10.【判断题】在褶曲构造中，向斜轴部的残存应力要比背斜轴部的大，因此，有瓦斯突出的矿井，向斜轴部是瓦斯突出的重点防治区域。

11.【判断题】可用光检漏管线。

12.【单选题】汽车维修工时定额，是指在一定生产技术条件下进行某种维修作业所消耗的（），其单位为'小时'。

A、劳动时间标准B、实际时间C、约定时间D、预计时间13.【判断题】()在拆卸制冷剂管路接头时，扳手应卡住两端面，防止制冷剂管路扭转。

14.【判断题】()汽车行驶时，声响随车速增大而增大，若声响混浊、沉闷而连续，说明传动轴万向节叉等速排列破坏。

15.【单选题】下列关于欧姆定律表述正确的是（）。

A、流过导体的电压与加在这段导体两端电流强度成反比，与自身的电阻成正比B、流过导体的电流强度与加在这段导体两端的电压、以及与自身的电阻成正比C、流过导体的电流强度与加在这段导体两端的电压成反比，与自身的电阻成正比D、流过导体的电流强度与加在这段导体两端的电压成正比，与自身的电阻成反比16.【判断题】直流电压作用下流过绝缘介质的电流,其电流可视为由电容充电电流、吸收电流和泄漏电流三部分组成。

恒定电流练习和习题解答练习一（1）导线中的电流为10A，20s内有多少电子通过导线的横截面？解：20s内流过横截面的电量Q=It=10×20C=200C．所以，通过导（2）给灯泡加上220V的电压，通过灯丝的电流是0.5A，灯丝的电阻是多少？（3）要使一个电阻是190Ω的导体内产生0.2A的电流，应该给它加上多大的电压？解：U=IR=0.2×190V=38V．（4）某电流表可测量的最大电流是10mA．已知一个电阻两端的电压是8.0V时，通过的电流是2mA．如果给这个电阻加上50V的电压，能否用这个电流表测量通过这个电阻的电流？解：在R一定的条件下，U2∶U1=I2∶I1．已知U1=8.0V，U2=50V，了电流表允许通过的最大电流10mA，给电阻加上50V的电压时，就不能用该电流表测量通过这个电阻的电流了．（5）如果电灯、电炉等用电器连接电源的两根导线，由于绝缘皮破损致使金属线芯直接接触，就发生了所谓短路．短路时，电流不经过用电器，而金属导线的电阻一般都非常小，这时的电流将怎样？器的电阻，这样，通过用电器的电流不是很大的．如果发生短路，那么电阻R就是仅仅指导线的电阻R导了，而R导≈0，电压加在电阻很小很小的导线上，电流就会很大，以致急剧的发热升温而引起危险．说明：短路危险在初中已经讲过，在此再复习一下，要求学生在日常用电和做电学实验时，务必避免短路．练习二（1）长20m、横截面积是10mm2的铜导线的电阻是多少？解：铜的电阻率ρ=1.7×10-8Ω·m，10mm2=10-5m2，代入公式，（2）导线的电阻是4Ω，把它对折起来作为一条导线用，电阻变为多少？如果把它均匀拉长到原来的2倍，电阻又变为多少？答：对折起来，导线的长度减半，横截面加倍，所以电阻要变为原若是均匀拉长，不仅长度增加到原来的2倍，而且横截面积变细，R＇=4R=16Ω．（3）有一条康铜丝，横截面积为0.10mm2，长度为1.22m．在它的两端加0.60V电压时，通过它的电流正好是0.10A，求这种康铜丝的电阻率．解：由U=0.60V，I=0.10A可得这条康铜丝的电阻=4.9×10-7Ω·m．（4）用横截面积为0.63mm2、长200m的铜线绕制一个线圈．这个线圈容许通过的最大电流是8.0A，这个线圈两端至多能加多高的电压？解：查表可知铜的电阻率为ρ=1.7×10-8Ω·m，所以能加的最高电压为U=IR=8.0×5.4V=43V．（5）滑动变阻器的结构如图2-48所示．A、B是金属丝的两个端点，C、D是金属杆的两个端点，可滑动的滑片P把金属杆与电阻丝连接起来．如果把A和C接线柱连入电路中，当滑片P由B向A移动时，电路中的电阻由大变小，这是为什么？你还可以设计几种方案，当滑片P移动时，使接入电路的电阻由大变小？答：A、C接入电路，则变阻器的左半边电阻丝PA是有用的（串联在电路中）．当P从B向A移动时，电阻丝串入电路中的部分的长度缩短，电阻变小，因而电路的总电阻也变小了．P移动时，使接入电路的电阻R由大变小的方案有：连接D、A端，P向左移时R变小；连接C、B端，P向右移时R变小；连接D、B端，P向右移时R变小．练习三（1）在学校、家庭或其他方便的地方观察几种常见的用电器，记下它们的额定功率和额定电压．自己设计一个表格，把观察的结果抄在作业本上．答：（表格见下页，仅供参考）（2）在用电器功率为2.4kW、电源电压为220V的电路中，应不应该选用熔断电流为6A的保险丝？因为10.9A＞6A，故该种保险丝不能用．（3）日常使用的电功单位是千瓦时（俗称“度”），等于功率为1kW的电流在1h内所做的功．1kW·h等于多少焦耳？解：1kW·h=1kW×1h=1000×3600J=3.6×106J．（4）额定电压是220V，功率是40W、60W、100W的灯泡，正常发光时的电阻是多少？（5）在电阻器上除了标明电阻值，还标明额定功率值．这是它工作时允许消耗的最大功率，超过这个功率，电阻器会被烧坏．有一个“2k①允许加在这个电阻器上的最大电压是____V；②这个电阻器上能通过的最大电流是___A；③给这个电阻器加上10V的电压时，它消耗的功率是_____W．答：22.4V；0.112A；0.05V．练习四（1）额定电压是220V、电阻是160Ω的电热水器，电功率是多少瓦？每分钟产生多少焦耳热量？Q=Pt=303×60J=1.82×104J．（2）有一个1kW、220V的电炉，正常工作时电流是多少？如果不考虑温度对电阻的影响，把它接在110V的电压上，它消耗的功率将是多少？说明：电炉的电阻丝的电阻值保持一定．当电压改变后，通过它的电流也改变，不能用4.55A 来计算了．（3）输电线的电阻共计1Ω，输送的电功率是100kW，用400V的低压送电，输电线因发热损失的功率是多少千瓦？改用104V的高压送电呢？解：画图2-49表示远距离输电．发热损失的功率为：P导=I2R导=2502×1W=62500W．功率，因为U=400V是输出总电压，其中包括导线电阻上的电压降和用求导线中的电流，因为U=400V不是导线上的电压降．（4）容量都是2L的电水壶，功率是1kW的，20min可以将水烧开，而功率是3kW的只要5min 就可以将水烧开．为什么小功率的电水壶不经济？答：在加热的过程中，由于水壶的温度比周围环境温度高，电水壶将向外散热．功率小的电水壶加热的时间较长，向外散热的时间也长，损失能量较多而不经济．练习五（1）求电阻值分别是2Ω、3Ω、4Ω的三个电阻串联后的总电阻．如果用4.5V的电源给这三个串联电阻供电，每个电阻两端的电压是多少？解：R总=R1+R2+R3=2Ω+3Ω+4Ω=9Ω．所以U1=IR1=0.5×2V=1V，U2=IR2=0.5×3V=1.5V，U3=IR3=0.5×4V=2V．（2）由两个电阻器组成的串联电路，两端的电压是100V，其中一个电阻器的电阻是80Ω，两端电压是40V，求另一个电阻器的电阻．解：画出电路图来示意，见图2-50．用电器R2的电压是U2=U-U1=100V-40V=60V．说明：串联电路电压分配与电阻成正比，因此本题也可由U1∶（3）在图2-51所示的分压器电路中接入一个电压表测UPB的值．在P从A向B滑动的过程中，如果电压表的示数总等于U，故障出在哪里？如果电压表的示数总等于零，故障出在哪里？已知电源和电压表都是好的．答：画出图2-52，当P由A向B滑动过程中，电压表示数始终等于U．说明P与A等势，则PA 中应该没有电流（I=0）．电路中有开路而且开路发生在B处．这样，P、A与电源正极同，B与电源负极同，电压表示数总是U．若电压表示数总是零．则表示P与B等势，PB中没电线（I=0）．则应当在A处发生开路，A与电源正极同，P、B与电源负极同，电压表示数总为零．当然假设电源到A和电源到B之间的导线连接均没断路，则可能在A或B处出现接头松脱接触不良现象．（4）分别标着“220V 100W”和“220V 40W”的两个灯泡，串联后接在220V的照明电路中，消耗的功率各是多少？哪一个灯泡消耗的功率大？为什么？（计算时假设灯丝电阻不随温度而改变）解：先求出灯丝电阻“220V 100W”灯泡串联后的功率变为P1=I2R1=（0.13）2×484W=8.18W．“220V 40W”灯泡串联后的功率变为P2=I2R2=（0.13）2×1210W=20.4W，可见后者的功率大．因为串联后两灯泡的电流相同了，消耗的电功率便与两灯丝的电阻成正比了．后者的灯丝电阻值较大，功率也大．练习六（1）电路里有四个阻值分别是20Ω、40Ω、50Ω、200Ω的电阻并联着，求电路的总电阻是多少？（2）用阻值分别是10kΩ、20kΩ、80kΩ的三只电阻，怎样连接可以得到26kΩ的电阻？答：不可能三个串联；如果三个并联，则总电阻将小于10Ω，也不kΩ=26kΩ．即将20kΩ和80kΩ的电阻并联，再跟10kΩ的电阻串联，就得到26kΩ的电阻．（3）R1、R2两个电阻并联，其中R1为200Ω，通过R1的电流I1为0.20A，通过整个并联电路的电流I为0.80A，求R2和通过R2的电流I2．解：画示意图2-54已知R1=200Ω，I1=0.20A，又已知I=0.80A，所以I2=I-I1=0.80A-0.20A=0.60A．根据并联分路中电流与电阻成反比可（4）分别标着“220V 100W”和“220V 40W”的两个灯泡并联后接在110V的电源上，它们消耗的功率各是多少？哪一个灯泡消耗的功率大？（计算时不考虑温度对电阻的影响）前者消耗功率较大．（5）一个盒子内装有由导线和三个阻值都为R的电阻组成的电路图．答：如图2-56所示．练习七（1）已知电流表的内阻Rg为100Ω，满偏电流Ig为3mA．要把它改装成量程是6V的电压表，应串联多大的电阻？要把它改装成量程是3A的电流表，应并联多大的电阻？解：已知Rg=100Ω，Ig=3×10-3A．①把电流表改装为量程U=6V的电压表：用Ug表示电流表偏转到满刻度时它两端的电压，Rx表示分压电阻，Ux表示Rx分去的电压（图2-57），则U g=Ig·Rg=3×10-3×100V=0.3V．U x=U-Ug=6V-0.3V=5.7V．所以 Rx=2000Ω-100Ω=1900Ω．②把电流表改装为量程I=3A的电流表：用Rx表示分流电阻，Ix表示Rx分去的电流（图2-58），则I x=I-Ig=3A-3×10-3A=2.997A．由Ix·Rx=Ig·Rg，（2）某电流表串联一个9.5kΩ的电阻后，可测量的最大电压是10V．如果给它串联一个49.5kΩ的电阻，可测量的最大电压是50V．求电流表的内阻Rg和满偏电流Ig．解：画图2-59示意．通过表头的满偏电流Ig是不变的．所以U1=Ig（Rg+R1），U2=Ig（Rg+R2）．已知R1=9.5×103Ω，U1=10V，R2=49.5×103Ω，U2=50V，由此得=500Ω=0.5kΩ．（3）如果给电压表串联一个阻值等于电压表内阻的电阻，它的量程变为多少？它的刻度盘数字（图2-60甲）应怎么改？如果给电流表并联一个阻值等于电流表内阻的电阻，它的量程变为多少？它的刻度盘数字（图2-60乙）应怎么改？答：电压表串联了阻值等于其内阻的电阻以后，量程将扩大一倍，即扩大到二倍．刻度盘数字应把3V改成6V；2V改成4V；1V改成2V．电流表并联了阻值等于其内阻的电阻后，量程也将扩大到二倍．应把刻度盘上的数字3A改为6A；2A改为4A；1A改为2A．（4）图2-61中的R代表用电器，R＇是滑动变阻器，它起分压电阻的作用，移动滑片P可以改变用电器R两端的电压．设R的阻值为200Ω，R＇的最大阻值也是200Ω．求R两端的电压的变化范围．答：当P滑到R＇的下端时，R＇全部串入电路中，由于R＇的最R＇的上端时，R＇被短路而全部没用，此时R两端的电压是100V．所以，R两端电压变化范围为50～100V．练习八（1）电源的电动势为1.5V，内电阻为0.12Ω，外电路的电阻为1.28Ω，求电路中的电流和路端电压．U=IR=1.07×1.28V=1.37V．（2）电动势为2.0V的电源，与9.0Ω的电阻接成闭合电路，电源两极间的电压为1.8V．求电源的内电阻．U＇=ε-U=2.0V-1.8V=0.2V．（3）电源的电动势为4.5V，内电阻为0.50Ω，把它接在4.0Ω的外电路中，路端电压是多少？如果在外电路上并联一个6.0Ω的电阻，路端电压又是多少？如果6.0Ω的电阻不是并联而是串联在外电路中，路端电压又是多少？所以U1=I1R1=1.0×4.0V=4.0V；所以 U3=I3（R1+R2）=0.43×（4.0+6.0）V=4.3V．（4）在图2-62中，加接一个电流表，就可以测出电源的电动势和内电阻．当变阻器的滑片在某一位置时，电流表和电压表的读数分别是0.20A和1.98V，改变滑片的位置后，两表的读数分别是0.40A和1.96V．求电池的电动势和内电阻．解：画出图2-63的电路图，根据闭合电路的欧姆定律可得ε=U1+I1r，ε=U2+I2r，式中U1=1.98V，I1=0.20A，U2=1.96V，I2=0.40A．解出r得：代入ε=U1+I1r，得ε=1.98V+0.20×0.1V=2.00V．（5）许多人造卫星都用太阳能电池供电．太阳能电池由许多片电池板组成．某电池板的开路电压是600mV，短路电流是30mA．求这块电池板的内电阻是多少？解：开路电压可近似认为是电源电动势，ε=600×10-3V．短路电练习九（1）找一个半导体收音机，打开看看里面有几节电池，是怎样接的．算一算这个收音机的电源电压是多少？说明：课上教师示范怎样打开半导体收音机，并如何观察里面的电池个数．然后让学生回去实际观察．（2）太阳能电池由许多电池小片串联或并联组成．某种电池的电动势是600mV，允许通过的最大电流是25mA．求在下列两种情况中应该怎样连接电池小片：①需要240V，25mA的电源；②需要600mV，2.5A的电源．解：①可将400个电池小片串联；②可将100个电池小片并联．（3）有10个相同的蓄电池，每个蓄电池的电动势为2.0V，内电阻为0.04Ω．把这些蓄电池接成串联电池组，外接电阻为3.6Ω．求电路中的电流和电池组两端的电压．因为U=IR，所以电池组两端电压U=5.0×3.6V=18V．说明：求出电流后也可这么求电池组两端的电压：U=ε-Ir=20V-5.0×0.04×10V=18V．（4）有两个相同的电池，每个电池的电动势为1.5V，内电阻为1.0Ω．把这两个电池接成并联电池组，外接电阻为9.5Ω．求通过外电路的电流和电池组两端的电压．电池组路端电压U=IR=0.15×9.5V=1.43V．两个电池是并联的，每个电池两端电压都是1.43V．（5）图2-64的盒内有由导线和三节干电池组成的电池组，A、B、C、D是四个接线柱．用电压表测量任意两点间的电压，测量结果如下：UAC=0；UBD=UAB=UCB=1.5V；UAD=UCD=3V．试判断盒内电池是怎样连接的？解：答案不是唯一的．如图2-65所示．练习十（1）按照课本图2-26甲（教参图2-10）的接法测电阻，如果电流表的读数是0.2A，电压表的读数是30V，算得的待测电阻的阻值是多少？这个阻值比实际的阻值大还是小？如果已知电压表的电阻是3kΩ，利用并联电路的知识，算出更精确一些的电阻R的值．测得的阻值比实际阻值要小．因为这么算出的R实际上是待测电阻和电压表电阻的并联总电阻．（2）在课本图2-26乙（教参图2-11）中，如果电压表的读数为10V，电流表的读数为0.10A，电流表的电阻为0.20Ω．求待测电阻的阻值．实际上，上面计算出来的阻值是（R＇+RA）．所以，待测电阻的较精确的阻值为R＇=R-RA=100Ω-0.20Ω=99.8Ω．习题（1）三个阻值都是12Ω的电阻，可以有几种连接方法？连接后的等效电阻（即总电阻）各是多大？解：①三个串联，总电阻R1=3×12Ω=36Ω；③两个并联再跟第三个串联，总电阻④两个串联再跟第三个并联，总电阻（2）一个盒子内装有由导线和几个相同阻值的电阻组成的电路，盒外的1、2、3、4是该电路的四个接线柱（图2-66），已知1、2间的电阻是1、3和2、4间电阻的2倍．而3、4间没有明显的电阻．试画出盒内电路最简单的一种电路图．答：如图2-67所示，最简单的用两个电阻，可像图甲那样连接．说明：本题如果不限制条件则有无穷多解，用四个电阻可像图乙那样连接；用五个电阻可像图丙那样连接．本章练习九（5）和章末习题（2）黑盒子问题的不加限制条件的解答，《物理教学》1986年第8期34页刊载的赵基清同志写的《匣子问题的解答》可供参考．（3）两个电阻R1、R2跟电源串联在一起．如果在电阻R2的两端并联上一根导线L（图2-68），判断下列哪些说法是对的？（电源内阻和导线L的电阻都忽略不计）①通过电阻R1和R2的电流相等；②U1=U，电阻R2上的电压为零；④去掉电阻R2，电路中的电流不发生变化．答：②、③、④正确．（4）如图2-69所示，在一个粗细均匀的金属环上有A、B、C两点接在电路中时，导线中的电流是6A，圆环消耗的功率是108W．如果保持导线中的电流不变，换接A、C两点，圆环消耗的功率是多少？解：导线中电流不变，则由P=I2R可知，功率P之比等于电阻R之比．设圆环电阻（假设将圆环断开，其两端间的电阻）为6r．接A、B（5）在图2-70中，AB间的电压UAB=9V，R1=R2=R3=6Ω．开关S打开和闭合时，电阻上的电压各是多少？通过它们的电流各是多少？解：①S打开时，UAB=9V，总电阻R=R1+R2=12Ω．所以R1上的电压U1=IR1=0.75×6V=4.5V；R2上的电压U2=IR2=4.5V．6V=6V．（6）用一个电源、一个电流表和一个已知阻值的电阻R，怎样测量一个未知的电阻Rx？如果把电流表换成电压表，又应该怎样测量Rx的大小？画出电路图，写出简要的实验步骤，列出求Rx的计算式（电源内阻忽略不计）．解：①先用电流表照图2-71甲那样连接电路，测出I1．由ε=I1R，测出电源电动势ε（电源内阻不计，不必列入算式中）．再照图2-71乙那样把Rx接入电路，由电流表读出I2，再由ε=I2（R+Rr），便可计算算出I；再像2-71丁那样用电压表测出Rx两端的电压U2，因为Rx与R串联，电流相同，所以说明：上述测量中，没有考虑电压表、电流表本身的内阻对电路的影响，因此测量结果是不很精确的．（7）在图2-72的电路中，电压U为10V，电阻R为5.0Ω．①当c、d连接起来时，电路中的电流有多大？②当内阻Rg为0.10Ω的电流表两端分别接在c、d上时，电路中的电流有多大？③换用内阻为0.01Ω的电流表接在c、d上，电路中的电流有多大？④将电流表串联在电路中测量电流，对测量结果有什么影响？②接入Rg=0.10Ω的电流表，电路中的电流③接入Rg=0.01Ω的电流表，电路中的电流④由上述可见，电流表串联接入电路后，增加了电路中的总电阻值，使测得的电流比原来的小，电流表的内阻越大，造成的误差也越大．（8）照明电路的电压U=220V，并联了20盏电阻R都是807Ω（发光时的电阻）的电灯，两条输电线的电阻r都是1.0Ω（图2-73）．只开10盏灯时，整个电路消耗的电功率、输电线上损失的电压和损失的电功率各是多大？20盏灯都打开时，情况又怎样？整个电路消耗的电功率为P总=IU=2.66×220W=585W．输电线上损失的电压ΔU=I·2r=2.66×2.0V=5.3V．输电线上损失的电功率ΔP=I2·2r=2.662×2.0W=14W．整个电路消耗的电功率为P总=IU=5.19×220W=1.14×103W．输电线上损失的电压ΔU=I·2r=5.19×2.0V=10.4V．输电线上损失的电功率ΔP=I2·2r=5.192×2.0W=54W．说明：用电器增多，电流增大，输电线上的电压损失也就增大，造成用电器两端电压偏低、获得功率减小，严重时会使用电器不能正常工作．（9）在图2-74所示的电路中，电阻R1=9Ω，R2=15Ω，电池组的电动势ε=12V，内电阻r=1Ω．电流表的读数为0.4A．求电阻R3的阻值和它消耗的功率．解：已知R2=15Ω，I2=0.4A．所以U2=I2R2=0.4×15V=6V．又已知ε=12V，所以U内+U1=ε-U2=12V-6V=6V．电路中总电流因此，U3=U2=6V，I3=I-I2=0.6A-0.4A=0.2A．（10）在图2-75所示的电路中，电源是由四个相同的电池串联组成的，电压表的电阻非常大，而电流表和导线的电阻非常小．在开关S断开时，电压表的读数是6.0V，在开关S闭合时，电压表的读数是4.8V，电流表的读数是1.2A．求每个电池的电动势和内电阻．解：设每个电池的电动势是ε、内阻是r．在S断开时，I=0，所以∑ε≈U=6.0V，每个电池的电动势ε在S闭合时，I=1.2A，U=4.8V，U内=∑ε-U=6V-4.8V=1.2V，说明：①在闭合电路的解题中，要注意局部和整体的交错配合，往往会先处理局部，再考虑闭合电路整体，然后再回到要求解的那个局部．计算中要注意电压U、电阻R和电流强度I三者之间的对应性——哪段电路的电阻、哪段电路的电压和哪段电路中的电流．②电压表和电流表的内阻要不要考虑，需要从题文给出的具体情况来判定．一般的电路运算中，认为电压表的电阻是非常大的，电流表的电阻是非常小的，比如本章的大多数习题就是这么对待的，尽管题文中没有作这样的说明．在某些习题中，涉及到电表的内阻时，比如练习十、本习题中的第（7）题等等，当然必须考虑进去了．③要让学生养成画电路图表示题意，从分析电路入手去找出物理量之间的因果关系的习惯，克服从题文中找数字，套公式出答案的解题方法．对求出的答案要代回电路中去看它是否跟其他各量对应．④本章练习和习题中有“黑盒子”问题，判断电路故障的练习，分析说明题，以及动手制作的小实验，它们对训练学生的思维能力、联系实际的能力是有益的，要予以重视．。
