肖特基二极管的作用肖特基二极管是一种半导体器件,它的作用主要在于整流和检波。
下面我们将详细介绍肖特基二极管的工作原理和应用。
一、肖特基二极管的物理原理肖特基二极管是基于金属-半导体接触原理制成的,它利用金属与半导体材料之间的势垒来阻挡电流的流动。
当加正向电压时,即金属极性与半导体极性相同,肖特基势垒会降低,电流可以自由流动;而当加反向电压时,即金属极性与半导体极性相反,肖特基势垒会升高,电流难以流动。
这种正反向的电流特性使得肖特基二极管具有整流和检波的功能。
二、肖特基二极管的整流作用肖特基二极管的整流作用主要利用了它的单向导电性。
在电路中,当加正向电压时,即金属极性与半导体极性相同,肖特基二极管导通,相当于一个低电阻的通路,允许电流自由流动;而当加反向电压时,即金属极性与半导体极性相反,肖特基二极管截止,相当于一个高电阻的阻断,阻止电流流动。
通过这种正反向的交替作用,肖特基二极管可以将交流电转换为直流电,实现整流的功能。
三、肖特基二极管的检波作用肖特基二极管的检波作用主要是利用了它的结电容特性。
当加正向电压时,即金属极性与半导体极性相同,肖特基二极管导通,此时结电容会随时间的推移而充电;而当加反向电压时,即金属极性与半导体极性相反,肖特基二极管截止,此时结电容会随时间的推移而放电。
通过这种充放电的过程,肖特基二极管可以将高频信号转换为低频信号,实现检波的功能。
四、肖特基二极管的应用肖特基二极管由于其优良的整流和检波性能,被广泛应用于各种电子设备中。
1.电源整流:在电源电路中,肖特基二极管通常被用来整流交流电,将交流电转换为直流电,以满足各种电子设备的电源需求。
2.信号整流:在数字电路、放大器等信号处理电路中,肖特基二极管通常被用来整流输入信号,以获取纯净的直流信号。
3.检波器:在通信设备中,肖特基二极管通常被用来对微波信号进行检波处理,将高频信号转换为低频信号,以便后续电路进行处理和分析。
4.变容二极管:肖特基二极管的结电容特性也使其在频率调谐等应用场景中具有变容二极管的效应,被广泛应用于各类电子设备中。
肖特基二极管又称肖特基势垒二极管(Schottky Barrier Diode),是一种特殊的二极管,其结构和特性与普通的二极管有所不同。
它利用了肖特基效应(Schottky effect)的原理,具有低漏电流、快速开关速度和低压降等优点,因此在各种电子电路中得到广泛应用。
一、肖特基二极管的结构肖特基二极管由金属和半导体材料组成,其结构如下:1. 金属-半导体接触面:用金属和半导体材料制成金属-半导体接触面,形成势垒;2. P型半导体材料:通常采用P型硅(p-Si)材料制成。
二、肖特基二极管的特性肖特基二极管相比普通二极管具有以下特点:1. 低漏电流:由于金属-半导体接触面的势垒形成,使得肖特基二极管的漏电流比普通二极管小很多;2. 快速开关速度:肖特基二极管的导通和截止速度较快,因此在高频电路中得到广泛应用;3. 低压降:肖特基二极管在导通时的压降比普通二极管小,对电路的功耗影响较小。
三、肖特基二极管的应用肖特基二极管在电子电路中有广泛的应用,主要体现在以下几个方面:1. 短波无线电接收机:肖特基二极管可以作为高频检波二极管,实现无线电信号的检波和解调;2. 低功耗电路:由于肖特基二极管的低漏电流和低压降特性,适合用于设计低功耗的电路;3. 微波频率倍频器:肖特基二极管在微波频率电路中具有较高的性能,常被用作频率倍增器;4. 太阳能电池:肖特基二极管作为太阳能电池的组成部分,可以将光能转化为电能。
四、肖特基二极管与MOS管的比较肖特基二极管与MOS管(金属-氧化物-半导体场效应晶体管)是两种不同类型的半导体器件,它们在结构和特性上有所不同。
1. 结构:肖特基二极管由金属和P型半导体材料组成,而MOS管由金属氧化物和半导体材料组成。
2. 功能:肖特基二极管主要用于整流和高频开关电路中,而MOS管主要用于放大和开关电路中。
3. 特性:肖特基二极管的优点在于低漏电流和快速开关速度,但其直流特性和温度特性较差;MOS管的特点在于良好的输入输出特性和高集成度,但功耗较大。

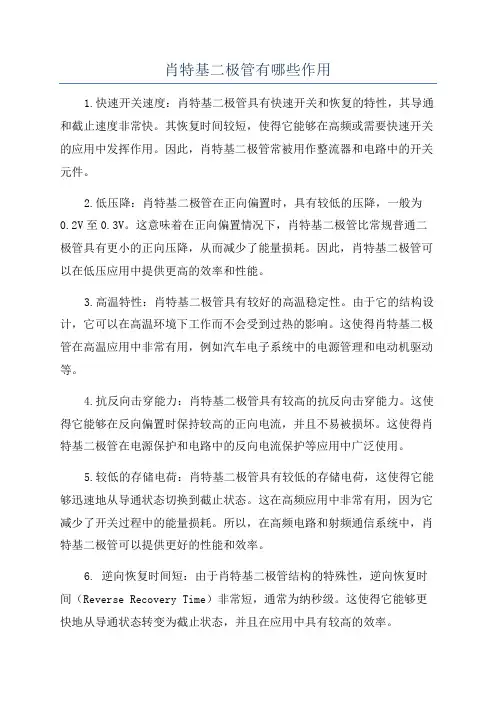

肖特基二极管有哪些作用1.快速开关速度:肖特基二极管具有快速开关和恢复的特性,其导通和截止速度非常快。
其恢复时间较短,使得它能够在高频或需要快速开关的应用中发挥作用。
因此,肖特基二极管常被用作整流器和电路中的开关元件。
2.低压降:肖特基二极管在正向偏置时,具有较低的压降,一般为0.2V至0.3V。
这意味着在正向偏置情况下,肖特基二极管比常规普通二极管具有更小的正向压降,从而减少了能量损耗。
因此,肖特基二极管可以在低压应用中提供更高的效率和性能。
3.高温特性:肖特基二极管具有较好的高温稳定性。
由于它的结构设计,它可以在高温环境下工作而不会受到过热的影响。
这使得肖特基二极管在高温应用中非常有用,例如汽车电子系统中的电源管理和电动机驱动等。
4.抗反向击穿能力:肖特基二极管具有较高的抗反向击穿能力。
这使得它能够在反向偏置时保持较高的正向电流,并且不易被损坏。
这使得肖特基二极管在电源保护和电路中的反向电流保护等应用中广泛使用。
5.较低的存储电荷:肖特基二极管具有较低的存储电荷,这使得它能够迅速地从导通状态切换到截止状态。
这在高频应用中非常有用,因为它减少了开关过程中的能量损耗。
所以,在高频电路和射频通信系统中,肖特基二极管可以提供更好的性能和效率。
6. 逆向恢复时间短:由于肖特基二极管结构的特殊性,逆向恢复时间(Reverse Recovery Time)非常短,通常为纳秒级。
这使得它能够更快地从导通状态转变为截止状态,并且在应用中具有较高的效率。
综上所述,肖特基二极管具有快速开关速度、低压降、高温特性、抗反向击穿能力、低存储电荷和短逆向恢复时间等多种重要作用。
这些特性使得肖特基二极管在电源管理、电动机控制、电子设备、射频通信、高频电路和汽车电子等领域有着广泛的应用。

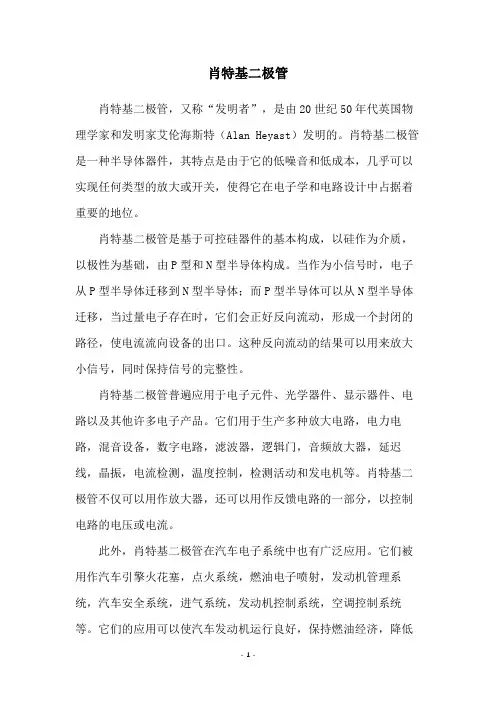

肖特基二极管
肖特基二极管,又称“发明者”,是由20世纪50年代英国物理学家和发明家艾伦海斯特(Alan Heyast)发明的。
肖特基二极管是一种半导体器件,其特点是由于它的低噪音和低成本,几乎可以实现任何类型的放大或开关,使得它在电子学和电路设计中占据着重要的地位。
肖特基二极管是基于可控硅器件的基本构成,以硅作为介质,以极性为基础,由P型和N型半导体构成。
当作为小信号时,电子从P型半导体迁移到N型半导体;而P型半导体可以从N型半导体迁移,当过量电子存在时,它们会正好反向流动,形成一个封闭的路径,使电流流向设备的出口。
这种反向流动的结果可以用来放大小信号,同时保持信号的完整性。
肖特基二极管普遍应用于电子元件、光学器件、显示器件、电路以及其他许多电子产品。
它们用于生产多种放大电路,电力电路,混音设备,数字电路,滤波器,逻辑门,音频放大器,延迟线,晶振,电流检测,温度控制,检测活动和发电机等。
肖特基二极管不仅可以用作放大器,还可以用作反馈电路的一部分,以控制电路的电压或电流。
此外,肖特基二极管在汽车电子系统中也有广泛应用。
它们被用作汽车引擎火花塞,点火系统,燃油电子喷射,发动机管理系统,汽车安全系统,进气系统,发动机控制系统,空调控制系统等。
它们的应用可以使汽车发动机运行良好,保持燃油经济,降低
汽车污染,并有助于性能和安全的提升。
肖特基二极管在电子设备和汽车电子系统中发挥着重要作用,从而给我们日常生活带来了诸多方便。
这是海斯特先生发明肖特基二极管的革命性成果,也是20世纪50年代科技突破的象征。

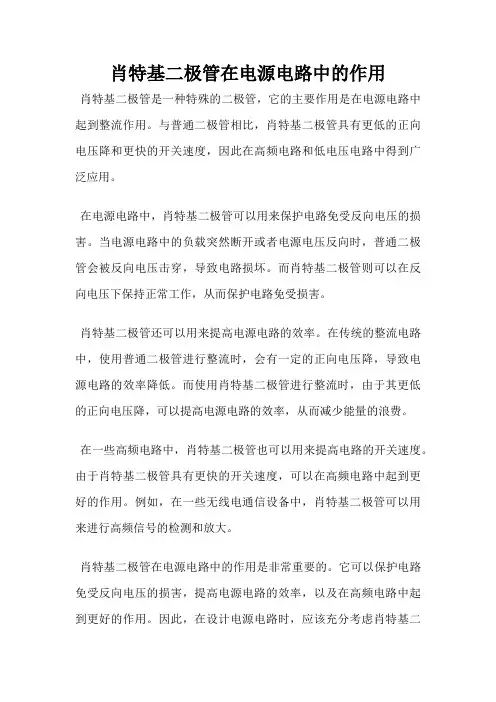

肖特基二极管在电源电路中的作用
肖特基二极管是一种特殊的二极管,它的主要作用是在电源电路中起到整流作用。
与普通二极管相比,肖特基二极管具有更低的正向电压降和更快的开关速度,因此在高频电路和低电压电路中得到广泛应用。
在电源电路中,肖特基二极管可以用来保护电路免受反向电压的损害。
当电源电路中的负载突然断开或者电源电压反向时,普通二极管会被反向电压击穿,导致电路损坏。
而肖特基二极管则可以在反向电压下保持正常工作,从而保护电路免受损害。
肖特基二极管还可以用来提高电源电路的效率。
在传统的整流电路中,使用普通二极管进行整流时,会有一定的正向电压降,导致电源电路的效率降低。
而使用肖特基二极管进行整流时,由于其更低的正向电压降,可以提高电源电路的效率,从而减少能量的浪费。
在一些高频电路中,肖特基二极管也可以用来提高电路的开关速度。
由于肖特基二极管具有更快的开关速度,可以在高频电路中起到更好的作用。
例如,在一些无线电通信设备中,肖特基二极管可以用来进行高频信号的检测和放大。
肖特基二极管在电源电路中的作用是非常重要的。
它可以保护电路免受反向电压的损害,提高电源电路的效率,以及在高频电路中起到更好的作用。
因此,在设计电源电路时,应该充分考虑肖特基二
极管的应用。
功率肖特基二极管电源接口应用功率肖特基二极管(Power Schottky Diode)在电源接口应用中具有广泛的应用,主要体现在以下几个方面:
1.反向电流保护:功率肖特基二极管具有低的正向电压降和快速的反向恢复特性,适合用作反向电流保护元件。
在电源接口电路中,当负载断开或发生异常时,会产生反向电流冲击,功率肖特基二极管可以迅速导通,将反向电流释放到地,保护负载和其他电路元件不受损坏。
2.电源切换:功率肖特基二极管的低正向电压降和快速开关特性,使得它可以用于电源切换电路中,用于实现不同电源之间的切换或备份。
在电源接口电路中,可以利用功率肖特基二极管实现主备电源的切换,在主电源失效时迅速切换到备用电源,确保系统的连续供电。
3.反向充电保护:功率肖特基二极管还可用于防止电源接口上的电池或超级电容器被外部电源反向充电,防止损坏这些电源元件。
功率肖特基二极管可以阻止反向电流,保护电源接口中的电池或超级电容器免受损害。
4.电流限制:功率肖特基二极管的低正向电压降和稳定的电流特性,使得它可以用于电流限制电路中,限制过载电流的大小。
在电源接口电路中,可以利用功率肖特基二极管对输出电流进行限制,防止过载损坏负载和其他电路元件。
综上所述,功率肖特基二极管在电源接口应用中发挥着重要的作用,能够实现反向电流保护、电源切换、反向充电保护和电流限制等功能,确保电源接口电路的稳定可靠运行。
1。

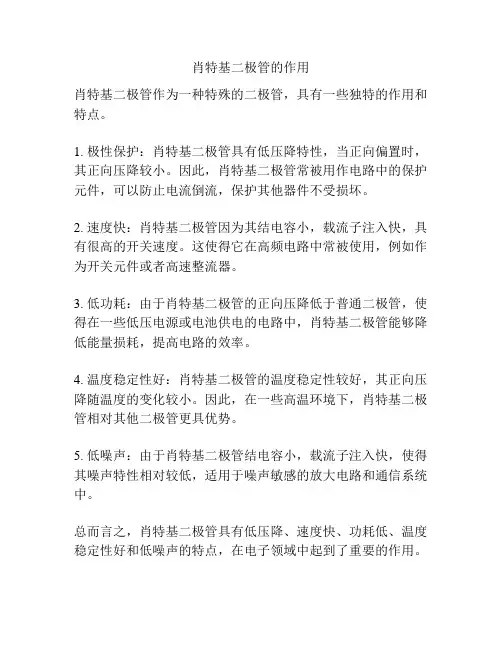

肖特基二极管的作用
肖特基二极管作为一种特殊的二极管,具有一些独特的作用和特点。
1. 极性保护:肖特基二极管具有低压降特性,当正向偏置时,其正向压降较小。
因此,肖特基二极管常被用作电路中的保护元件,可以防止电流倒流,保护其他器件不受损坏。
2. 速度快:肖特基二极管因为其结电容小,载流子注入快,具有很高的开关速度。
这使得它在高频电路中常被使用,例如作为开关元件或者高速整流器。
3. 低功耗:由于肖特基二极管的正向压降低于普通二极管,使得在一些低压电源或电池供电的电路中,肖特基二极管能够降低能量损耗,提高电路的效率。
4. 温度稳定性好:肖特基二极管的温度稳定性较好,其正向压降随温度的变化较小。
因此,在一些高温环境下,肖特基二极管相对其他二极管更具优势。
5. 低噪声:由于肖特基二极管结电容小,载流子注入快,使得其噪声特性相对较低,适用于噪声敏感的放大电路和通信系统中。
总而言之,肖特基二极管具有低压降、速度快、功耗低、温度稳定性好和低噪声的特点,在电子领域中起到了重要的作用。

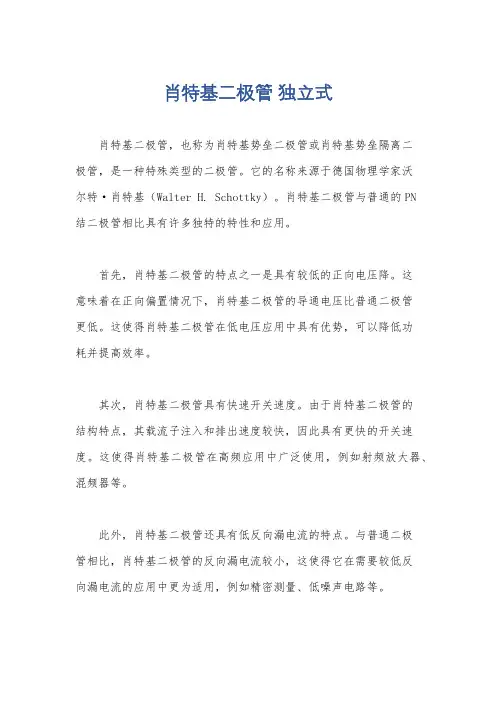

肖特基二极管独立式
肖特基二极管,也称为肖特基势垒二极管或肖特基势垒隔离二
极管,是一种特殊类型的二极管。
它的名称来源于德国物理学家沃
尔特·肖特基(Walter H. Schottky)。
肖特基二极管与普通的PN
结二极管相比具有许多独特的特性和应用。
首先,肖特基二极管的特点之一是具有较低的正向电压降。
这
意味着在正向偏置情况下,肖特基二极管的导通电压比普通二极管
更低。
这使得肖特基二极管在低电压应用中具有优势,可以降低功
耗并提高效率。
其次,肖特基二极管具有快速开关速度。
由于肖特基二极管的
结构特点,其载流子注入和排出速度较快,因此具有更快的开关速度。
这使得肖特基二极管在高频应用中广泛使用,例如射频放大器、混频器等。
此外,肖特基二极管还具有低反向漏电流的特点。
与普通二极
管相比,肖特基二极管的反向漏电流较小,这使得它在需要较低反
向漏电流的应用中更为适用,例如精密测量、低噪声电路等。
肖特基二极管的独立式指的是它可以作为独立的器件存在,而不需要与其他器件(如晶体管)组合在一起使用。
这使得肖特基二极管更加灵活和方便,可以直接用于各种电路设计中。
总结起来,肖特基二极管独立式具有低正向电压降、快速开关速度和低反向漏电流等特点。
它在低电压、高频和低噪声应用中具有广泛的应用前景。

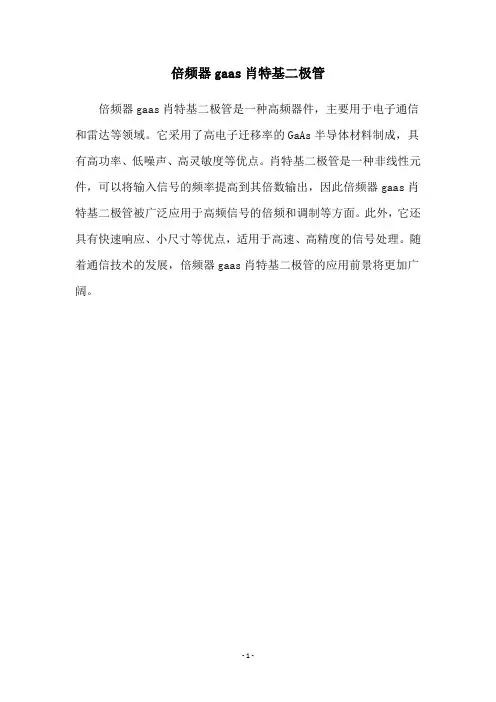

倍频器gaas肖特基二极管
倍频器gaas肖特基二极管是一种高频器件,主要用于电子通信和雷达等领域。
它采用了高电子迁移率的GaAs半导体材料制成,具有高功率、低噪声、高灵敏度等优点。
肖特基二极管是一种非线性元件,可以将输入信号的频率提高到其倍数输出,因此倍频器gaas肖特基二极管被广泛应用于高频信号的倍频和调制等方面。
此外,它还具有快速响应、小尺寸等优点,适用于高速、高精度的信号处理。
随着通信技术的发展,倍频器gaas肖特基二极管的应用前景将更加广阔。
- 1 -。

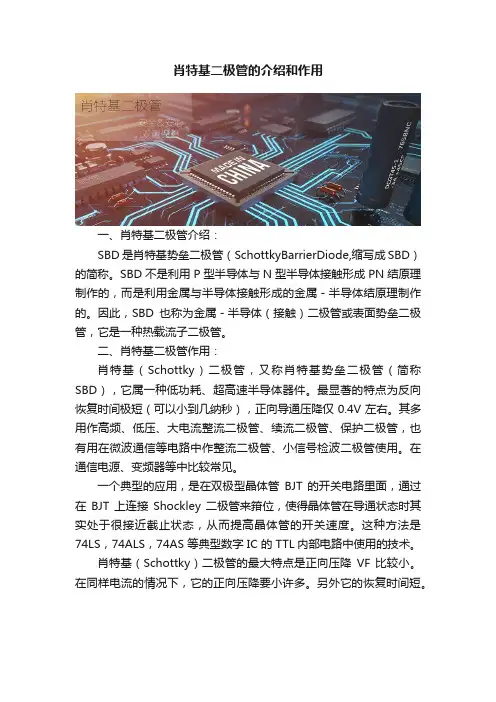

肖特基二极管的介绍和作用一、肖特基二极管介绍:SBD是肖特基势垒二极管(SchottkyBarrierDiode,缩写成SBD)的简称。
SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的,而是利用金属与半导体接触形成的金属-半导体结原理制作的。
因此,SBD也称为金属-半导体(接触)二极管或表面势垒二极管,它是一种热载流子二极管。
二、肖特基二极管作用:肖特基(Schottky)二极管,又称肖特基势垒二极管(简称SBD),它属一种低功耗、超高速半导体器件。
最显著的特点为反向恢复时间极短(可以小到几纳秒),正向导通压降仅0.4V左右。
其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管,也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。
在通信电源、变频器等中比较常见。
一个典型的应用,是在双极型晶体管BJT 的开关电路里面,通过在BJT 上连接Shockley 二极管来箝位,使得晶体管在导通状态时其实处于很接近截止状态,从而提高晶体管的开关速度。
这种方法是74LS,74ALS,74AS 等典型数字 IC 的 TTL内部电路中使用的技术。
肖特基(Schottky)二极管的最大特点是正向压降VF 比较小。
在同样电流的情况下,它的正向压降要小许多。
另外它的恢复时间短。
三、肖特基二极管的特点:1)由于肖特基势垒高度低于PN结势垒高度,故其正向导通门限电压和正向压降都比PN结二极管低(约低0.2V)。
2)由于SBD是一种多数载流子导电器件,不存在少数载流子寿命和反向恢复问题。
SBD的反向恢复时间只是肖特基势垒电容的充、放电时间,完全不同于PN结二极管的反向恢复时间。
由于SBD的反向恢复电荷非常少,故开关速度非常快,开关损耗也特别小,尤其适合于高频应用。
3)它属一种低功耗、超高速半导体器件。
最显著的特点为反向恢复时间极短(可以小到几纳秒),正向导通压降仅0.4V左右。
肖特基(Schottky)二极管的最大特点是正向压降VF 比较小。
肖特基二极管典型应用
肖特基二极管是一种具有快速开关速度和极低漏电流的半导体器件,被广泛应用于电子学和电路设计中。
1. 电源稳压:肖特基二极管可以用作电源稳压器件,能够快速响
应电路中负载变化,保证电路输出电压的稳定性。
2. 信号检测:肖特基二极管可以用于检测高频信号,例如用于无
线电接收机中的低噪声前置放大器。
3. 信号混频:肖特基二极管也可以用作信号混频器件,将两个不
同频率的信号混合产生出新的信号,广泛应用于通信系统和广播接收
机中。
4. 快速开关:肖特基二极管的快速开关速度可以用于高频低功耗
电路中,例如广泛应用于平板显示器、移动设备和电子闪光灯等领域。
总之,肖特基二极管具有广泛的应用领域,其优异的特性使得它
成为电子学中不可或缺的器件之一。
肖特基二极管的作用
肖特基二极管的在生活电子中的应用是十分广泛的,它几乎可以在所有的电子电路中使用,虽然只是那么一小个半导体元件,但是起到至关重要的作用,下面就跟着台湾佰鸿一级代理商鑫环电子来看看肖特基二极管的作用有哪些吧?知道了它的作用才能更好的使用它。
肖特基二极管的作用一:续流
经常在开关电源的电感中或继电器的感性负载中起到续流的作用。
肖特基二极管的作用二:稳压
这种稳压作用的肖特基二极管是一种工作于反向击穿状态的面结型硅肖特基二极管,在稳压电路中串入限流电阻,限制稳压肖特基二极管击穿后电流值,使得其击穿状态可以一直保持下去。
肖特基二极管的作用三:变容
变容肖特基二极管,可以通过对其施加反向电压来改变其PN结的静电容量,从而达到变容的功能,经常于电视机高频头的频道转换和调谐电路。
肖特基二极管的作用四:检波
检波肖特基二极管,主要是将高频信号中的低频信号检
出,这一作用经常用于收音机中。
以上就是关于肖特基二极管的作用有哪些的四大作用介绍,肖特基二极管作为所有电子电路中都能应用到的半导体元件,是不能忽视的,只有了解了它,才能更好的使用。
电源间反接肖特基二极管作用一、肖特基二极管的基本原理肖特基二极管,又称劳伦斯二极管(Schottky diode),是一种利用肖特基效应工作的二极管。
肖特基效应是指当一个金属与半导体接触时,由于金属与半导体的功函数不同,形成电势垒,导致载流子的热发射和电子从金属向半导体的注入。
在肖特基二极管中,电子在金属-半导体界面被迅速注入,从而形成了非常快速的电子流,并且由于金属和半导体之间的电势垒减小,肖特基二极管的导通压降较小,速度较快。
二、俩电源间反接肖特基二极管的作用1. 保护电子器件在电路设计中,当需要对电子器件进行保护时,可以利用肖特基二极管的特性。
当电路中突然产生过高的反向电压时,如果电源间反接肖特基二极管,它将迅速导通,将过压吸收,从而保护其他电子器件不受损坏。
因为肖特基二极管具有较低的导通电压和较快的响应速度,能够迅速将过压吸收,减小电子器件的损坏风险。
2. 提高开关速度在某些特定的电路中,为了提高开关速度或减小开关损耗,可以使用肖特基二极管。
因为肖特基二极管的导通电压较低,具有较好的导通特性,所以可以在一些快速开关的电路中加入肖特基二极管,以提高开关速度和性能。
3. 降低热损耗在大功率电路中,肖特基二极管也可以发挥作用。
由于肖特基二极管具有较低的导通电压和较快的响应速度,可以在电源杂散电容的充放电过程中降低损耗,从而减小电路的热损耗,提高电路的效率。
4. 减小串扰在高频电路中,由于肖特基二极管具有较快的开关速度和较好的高频特性,可以减小电路中的串扰。
因为肖特基二极管能够在高频下迅速开启和关闭,对电路的稳定性和信号完整性有较好的保护作用。
三、肖特基二极管的选择和应用注意事项1. 选择适合的肖特基二极管在实际应用中,需要根据具体的电路特性和要求,选择适合的肖特基二极管。
因为不同的肖特基二极管具有不同的特性参数,如导通电压、反向漏电流、最大反向耐压、响应速度等。
根据具体的电路要求,选择符合要求的肖特基二极管。
肖特基二极管和阻塞二极管
《肖特基二极管和阻塞二极管》
肖特基二极管和阻塞二极管是电子元件中常见的两种二极管。
它们在电子电路中有着不同的作用和特点。
肖特基二极管是一种具有快速开关特性的二极管,其特点是具有低开启电压和快速恢复时间。
它可以用于高频电路和功率电子电路中,常用于整流、逆变和保护电路中。
由于其具有低开启电压和快速恢复时间的特点,肖特基二极管能够有效地减少功耗和提高效率。
而阻塞二极管则是一种具有高反向击穿电压和高电流容量的二极管。
它主要用于电源和逆变器中,能够有效地阻止反向电压和电流的通过。
阻塞二极管的特点是具有高反向击穿电压和高导通电流,能够有效地保护电路和电源设备。
总的来说,肖特基二极管和阻塞二极管都是常见的二极管类型,它们各自具有不同的特点和应用场景。
了解它们的特点和用途,有助于更好地选择和应用这些电子元件,提高电路的性能和可靠性。
肖特基二极管用法
以下是 6 条关于肖特基二极管用法的内容:
1. 嘿,你知道肖特基二极管可以用来给电流“开道”吗?就好比在电路的道路上,它就是那扇顺畅的门!比如在一些高频电路里,肖特基二极管能快速地让电流通过,那效率,啧啧,可高了!
2. 哇塞,肖特基二极管还能起到保护的作用呢!这就像是电路世界里的小卫士!在一些设备中,如果电压突然升高,它能挺身而出,保护其他元件不受伤害。
就像有危险时,有人勇敢地站出来挡住一样!
3. 肖特基二极管在整流方面也是一把好手啊!想象一下,电流就像一群乱跑的小羊,它能把它们整齐地引导过来。
比如在一些电源电路中,它能把交流电变得乖乖的直流电,是不是很神奇?
4. 嘿呀,你可别小瞧了肖特基二极管能降低电压这一点哦!它就如同一位魔法大师,轻轻一挥,电压就乖乖听话降低了呢。
在很多电子设备里,它默默地发挥着这厉害的作用呀!
5. 肖特基二极管能让信号传输得更稳定,这可太重要了!就好像接力比赛中顺利交接棒一样,保证了信息准确无误地传递。
像在一些通信设备里,没有它可不行呢!
6. 哇哦,肖特基二极管还能实现快速开关呢!这速度,就像猎豹一样敏捷!在一些需要快速响应的电路中,比如脉冲电路,它那表现,绝对让人惊叹不已!
我的观点结论:肖特基二极管的用法真是多种多样且非常神奇,在电子电路中有着不可或缺的重要地位。
肖特基二极管的符号
摘要:
1.肖特基二极管的定义和作用
2.肖特基二极管的符号表示
3.肖特基二极管与普通二极管的区别
4.肖特基二极管的应用领域
正文:
肖特基二极管(Schottky Diode)是一种半导体二极管,具有较高的开关速度和较低的正向电压降。
它的名字来源于德国物理学家沃纳·肖特基(Werner Schottky),他在1938 年首次发现了这种二极管的特性。
肖特基二极管的符号如图所示,它由一个带有箭头的直线表示,箭头指向负极。
在符号上方,有时会标注“S”或“SD”以表示这是肖特基二极管。
肖特基二极管与普通二极管的主要区别在于其工作原理。
肖特基二极管利用金属与半导体之间的肖特基势垒(Schottky Barrier)来控制电流,而普通二极管则通过PN 结的正向偏置来实现导通。
由于肖特基势垒的高度较低,肖特基二极管具有更快的开关速度和较低的正向电压降。
肖特基二极管广泛应用于各种电子设备中,特别是在高速、低电压、低功耗的场合。
例如,在手机、笔记本电脑和其他便携式电子设备中,肖特基二极管可用于电源管理、电池充电、显示屏驱动等电路。
此外,肖特基二极管还应用于太阳能电池、LED 驱动器、通信设备等领域。
总之,肖特基二极管是一种具有特殊工作原理和优越性能的半导体器件。
二维材料肖特基二极管二维材料肖特基二极管,也称为二维Schottky二极管,是一种基于二维材料制备的电子器件。
它由二维材料作为半导体片层,形成肖特基结构,用于实现整流功能。
由于二维材料的独特性质,二维肖特基二极管在电子器件领域具有广阔的应用前景。
二维材料是指仅由一个或几个原子层组成的材料,具有特殊的电子结构和化学性质。
其中最为知名的二维材料是石墨烯,由一层碳原子组成。
此外,还有二硫化钼(MoS2)、二硒化钼(MoSe2)、石墨烯氮化物(GaN)等。
这些材料具有强烈的二维限制效应,导致它们的电子结构与体块材料有很大的差异。
肖特基二极管是一种接触两种材料形成的二极管。
它由金属与半导体之间的异质结构构成,称为肖特基结。
在肖特基结中,由于禁带宽度的差异,使得只有向电流方向可以畅通通过,实现整流功能。
而二维材料作为肖特基二极管中的半导体片层,能够提供高电子迁移率、快速载流子传输以及紧凑的电子结构。
由于二维材料肖特基二极管具有独特的性质,其应用潜力非常广泛。
首先,由于材料的二维特性,肖特基二极管的尺寸可以更小,从而实现更高的集成度。
其次,二维材料具有优异的电子输运性能,能够实现更高的开关频率和更低的功耗。
此外,二维材料的可调性也为肖特基二极管提供了更多的应用机会,例如通过调控材料的电子结构或外加电场实现器件性能的优化。
二维材料肖特基二极管在电子学、光电检测和能源转换等领域有着广泛的应用。
在电子学领域,二维材料肖特基二极管可以用于高频整流电路、功率放大器和微纳尺度逻辑门。
在光电检测方面,二维材料肖特基二极管能够高效地转换光信号为电信号,用于太阳能电池、传感器和光通信等。
在能源转换领域,二维材料肖特基二极管的高载流子传输性能可以提高能量转换效率,用于热电器件和光伏器件。
总的来说,二维材料肖特基二极管是一种新型的电子器件,由二维材料制备而成。
其独特的性质使得它在电子学、光电检测和能源转换等领域具有广泛的应用前景。
肖特基二极管的应用引言肖特基二极管(Schottky Diode)是一种通过金属与半导体接触形成的二极管。
由于与常规PN结二极管相比,肖特基二极管具有更低的电压降、更高的开关速度和更小的反向恢复时间,因此在许多电子设备中得到了广泛应用。
这篇文章将详细描述肖特基二极管的应用场景、应用过程和应用效果。
应用背景随着电子设备的发展,人们对于电子器件的性能和效率要求越来越高。
而肖特基二极管正是满足这些需求的一种理想选择。
相比于传统的PN结二极管,肖特基二极管具有以下优势:1.低电压降:肖特基二极管的正向电压降非常低,通常在0.2V以下。
这意味着在电子设备中使用肖特基二极管可以降低能耗,提高效率。
2.快速开关速度:肖特基二极管具有快速的开关速度,反应时间只有纳秒级别。
这使得肖特基二极管非常适用于高频应用领域,如射频通信、雷达系统等。
3.低反向恢复时间:肖特基二极管的反向恢复时间相比PN结二极管要小得多。
这意味着在开关过程中,肖特基二极管可以迅速恢复到正常工作状态,减少了电磁干扰和损耗。
基于以上特点,肖特基二极管被广泛应用于各种电子设备和系统中。
应用过程1. 整流电路肖特基二极管的最基本应用就是作为整流器使用,将交流电转换成直流电。
在交流电源输入后,通过肖特基二极管的正向导电特性,将负半周的电流截断,只保留正半周的电流通过。
整流电路通常应用于电源适配器、电子变压器和直流电动机等领域。
肖特基二极管的低电压降使得整流过程中的能耗更低,整体效率更高。
2. 高速开关肖特基二极管在高频开关电路中应用广泛。
例如,肖特基二极管可以作为电平移动、开关电路的保护二极管,用于快速放电和充电过程。
将肖特基二极管应用于高速开关电路,可以显著降低开关时间,提高电路的响应速度。
这在通信系统、雷达系统和光纤传输中具有重要意义。
3. 混频器混频器是一种用于频率合成和调制的电路元件。
肖特基二极管的高速开关特性使其非常适合作为混频器的整流元件。
肖特基二极管稳压二极管
肖特基二极管和稳压二极管都是半导体器件的种类。
肖特基二极管可以被用作高速的电路开关或者用来设计高频电路。
相比于普通二极管,它具备了更快的开关速度、更低的反向漏电流和更小的开关损失。
另外,肖特基二极管的正向压降也比普通二极管低,这使得它可以在一些功率电源中用到。
稳压二极管则可以用来稳定一个电路当中的电压。
在电路设计的时候,有时候需要一个固定的电压,这时候可以使用稳压二极管来实现。
它可以在一定的输入电压范围内保持一个稳定的输出电压。
稳压二极管通常用在电源电路中,例如手机、电脑等电子设备中。
它们可以帮助确保设备能够在各种输入电压下正常工作。
肖特基二极管有哪些作用
肖特基二极管介绍:
肖特基二极管是以其发明人肖特基博士(Schottky)命名的,SBD是肖特基势垒二极管(SchottkyBarrierDiode,缩写成SBD)的简称。
SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的,而是利用金属与半导体接触形成的金属-半导体结原理制作的。
因此,SBD也称为金属-半导体(接触)二极管或表面势垒二极管,它是一种热载流子二极管。
肖特基二极管是近年来问世的低功耗、大电流、超高速半导体器件。
其反向恢复时间极短(可以小到几纳秒),正向导通压降仅0.4V左右,而整流电流却可达到几千毫安。
这些优良特性是快恢复二极管所无法比拟的。
中、小功率肖特基整流二极管大多采用封装形式。
肖特基二极管原理
肖特基二极管是贵金属(金、银、铝、铂等)A为正极,以N型半导体B为负极,利用二者接触面上形成的势垒具有整流特性而制成的多属-半导体器件。
因为N型半导体中存在着大量的电子,贵金属中仅有极少量的自由电子,所以电子便从浓度高的B中向浓度低的A中扩散。
显然,金属A中没有空穴,也就不存在空穴自A向B的扩散运动。
随着电子不断从B扩散到A,B表面电子浓度表面逐渐降轻工业部,表面电中性被破坏,于是就形成势垒,其电场方向为B→A。
但在该电场作用之下,A中的电子也会产生从A→B的漂移运动,从而消弱了由于扩散运动而形成的电场。
当建立起一定宽度的空间电荷区后,电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡,便形成了肖特基势垒。
典型的肖特基整流管的内部电路结构是以N型半导体为基片,在上面形成用砷作掺杂剂的N-外延层。
阳极(阻档层)金属材料是钼。
二氧化硅(SiO2)用来消除边缘区域的电场,提高管子的耐压值。
N型基片具有很小的通态电阻,其掺杂浓度较H-层要高100%倍。
在基片下边形成N+阴极层,其作用是减小阴极的接触电阻。
通过调整结构参数,可在基片与阳极金属之间形成合适的肖特基势垒,当加上正偏压E时,金属A和N型基片B分别接电源的正、负极,此时势垒宽度Wo变窄。
加负偏压-E时,势垒宽度就增加。
综上所述,肖特基整流管的结构原理与PN结整流管有很大的区别,通常将PN结整流管称作结整流管,而把金属-半导管整流管叫作肖特基整流管,近年来,采用硅平面工艺制造的铝硅肖特基二极管也已问世,这不仅可节省贵金属,大幅度降低成本,还改善了参数的一致性。
肖特基整流管仅用一种载流子(电子)输送电荷,在势垒外侧无过剩少数载流子的积累,因此,不存在电荷储存问题(Qrr→0),使开关特性获得时显改善。
其反向恢复时间已能缩短到10ns以内。
但它的反向耐压值较低,一般不超过去时100V。
因此适宜在低压、大电流情况下工作。
利用其低压降这特点,能提高低压、大电流整流(或续流)电路的效率。
肖特基二极管作用
肖特基(Schottky)二极管,又称肖特基势垒二极管(简称SBD),它属一种低功耗、超高速半导体器件。
最显著的特点为反向恢复时间极短(可以小到几纳秒),正向导通压降仅0.4V左右。
其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管,也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。
在通信电源、变频器等中比较常见。
一个典型的应用,是在双极型晶体管BJT的开关电路里面,通过在BJT上连接Shockley二极管来箝位,使得晶体管在导通状态时其实处于很接近截止状态,从而提高晶体管的开关速度。
这种方法是74LS,74ALS,74AS等典型数字IC的TTL内部电路中使用的技术。
肖特基(Schottky)二极管的最大特点是正向压降VF比较小。
在同样电流的情况下,它的正向压降要小许多。
另外它的恢复时间短。
它也有一些缺点:耐压比较低,漏电流稍大些。
选用时要全面考虑。
肖特基二极管一般用在电源次级输出整流上面。
作用还是整流,其优势是正向压降低,反向恢复时间快,所以整体损耗会比其他的二极管低很多。
B5819W为集电极电流1A基极电压40V的贴片肖特基管,1N5819为参数相同的插件式肖特基管,两个管只是封装不同。
简单来说就是一个是贴片的一个是插接件式的。
SBD具有开关频率高和正向压降低等优点,但其反向击穿电压比较低,大多不高于60V,最高仅约100V,以致于限制了其应用范围。
像在开关电源(SMPS)和功率因数校正(PFC)电路中功率开关器件的续流二极管、变压器次级用100V以上的高频整流二极管、RCD缓冲器电路中用600V~1.2kV的高速二极管以及PFC升压用600V二极管等,只有使用快速恢复外延二极管(FRED)和超快速恢复二极管(UFRD)。
目前UFRD的反向恢复时间Trr也在20ns以上,根本不能满足像空间站等领域用1MHz~3MHz的SMPS需要。
即使是硬开关为100kHz的SMPS,由于UFRD的导通损耗和开关损耗均较大,壳温很高,需用较大的散热器,从而使SMPS体积和重量增加,不符合小型化和轻薄化的发展趋势。
因此,发展100V以上的高压SBD,一直是人们研究的课题和关注的热点。
SBD的主要优点包括两个方面:
1)由于肖特基势垒高度低于PN结势垒高度,故其正向导通门限电压和正向压降都比PN结二极管低(约低0.2V)。
2)由于SBD是一种多数载流子导电器件,不存在少数载流子寿命和反向恢复问题。
SBD 的反向恢复时间只是肖特基势垒电容的充、放电时间,完全不同于PN结二极管的反向恢复时间。
由于SBD的反向恢复电荷非常少,故开关速度非常快,开关损耗也特别小,尤其适合于高频应用。
但是,由于SBD的反向势垒较薄,并且在其表面极易发生击穿,所以反向击穿电压比
较低。
由于SBD比PN结二极管更容易受热击穿,反向漏电流比PN结二极管大。
常用肖特基二极管型号:
常用的有引线式肖特基二极管有D80-004、B82-004、MBR1545、MBR2535等型号。
以上就是肖特基二极管的一些介绍和作用,希望能给大家带来所谓的帮助。
