数控机床维修半期试题)

数控机床故障诊断与维护习题填空题。

1、数控机床中，_数控装置是控制装置的核心。

2、数控机床按照控制方式分，可分为_开环控制数控机床_、半闭环控制数控机床_、闭环控制数控机床。

3、数控机床典型的检测装置有：感应同步器、光电编码器旋转变压器光栅尺和磁栅。

4、FANUC 0I 系统中采用半闭环控制，所使用的检测装置是光电编码器。

5、CNC的的存储区分为F-ROM和S-RAM。

其中_F-ROM___为非易失型存储器，系统断电后数据不丢失；S-RAM为易失型存储器，系统断电后数据丢失，所以其数据需要用系统主板上的电池电源来保存。

6、BOOT是系统在起动时执行CNC软件建立的引导系统。

在BOOT画面下备份系统数据时，BOOT画面的进入方法是插入CF卡按住显示器下面最右边两个键然后通电。

7、在进行参数设置时，若将PARAM写保护打开，则系统会显示_100号报警。

8、为了保证数控机床进给驱动系统的位置随动特性，其进给传动装置通常采用_滚珠丝杠__传动副。

9、目前数控机床常使用的导轨有_直线导轨、镶钢贴塑硬轨和静压导轨三种。

10、数控机床为了完成ATC（自动换刀）过程，必须使机床具有_主轴准停功能。

11、数控机床主轴常见配置形式有两种，即模拟_主轴和串形__主轴。

12、PLC的工作方式是周期循环扫描。

其工作过程分为输入采样阶段、_程序处理执行和输入刷新阶段。

13、FANUC OI系统数控机床模拟主轴在控制主轴转速时，是采用0--10V的模拟电压来控制的。

14.对于FANUC的PMC来说， PMC执行扫描过程中第一级程序每8ms执行一次，而输出信号的输出周期决定于__二级__程序的执行周期。

15.机床操作面板上急停按钮一般为_红色，其作用是_当机床发生急停状态时停止所有动作。

16.FANUC 0I系列数控系统的接口中，JA40是_模拟量主轴速度信号接口，FSSB光缆接口为C0P10A，其伺服驱动器的接口中，编码器接_JF5接口，CRA19A接口为DC24V电源接口。

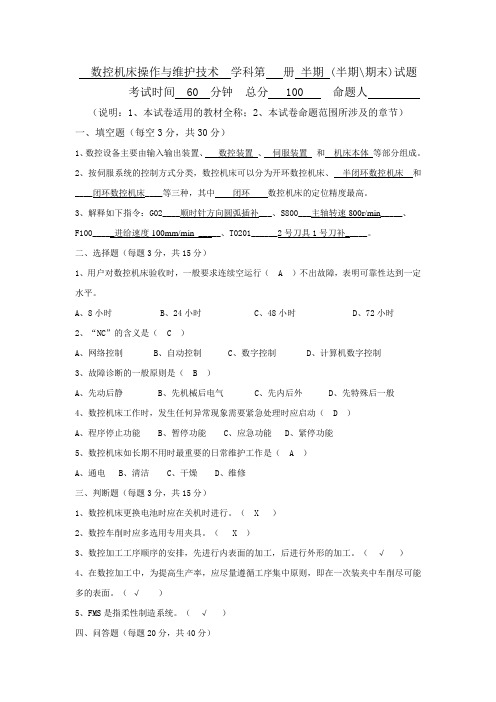

数控机床操作与维护技术学科第册半期 (半期\期末)试题考试时间 60 分钟总分 100 命题人（说明：1、本试卷适用的教材全称；2、本试卷命题范围所涉及的章节）一、填空题（每空3分，共30分）1、数控设备主要由输入输出装置、数控装置、伺服装置和机床本体等部分组成。

2、按伺服系统的控制方式分类，数控机床可以分为开环数控机床、半闭环数控机床和____闭环数控机床____等三种，其中闭环数控机床的定位精度最高。

3、解释如下指令：G02____顺时针方向圆弧插补___、S800___主轴转速800r/min_____、F100_____进给速度100mm/min _____、T0201______2号刀具1号刀补_____。

二、选择题（每题3分，共15分）1、用户对数控机床验收时，一般要求连续空运行（ A ）不出故障，表明可靠性达到一定水平。

A、8小时B、24小时C、48小时D、72小时2、“NC”的含义是（ C ）A、网络控制B、自动控制C、数字控制D、计算机数字控制3、故障诊断的一般原则是（ B ）A、先动后静B、先机械后电气C、先内后外D、先特殊后一般4、数控机床工作时，发生任何异常现象需要紧急处理时应启动（ D ）A、程序停止功能B、暂停功能C、应急功能D、紧停功能5、数控机床如长期不用时最重要的日常维护工作是（ A ）A、通电B、清洁C、干燥D、维修三、判断题（每题3分，共15分）1、数控机床更换电池时应在关机时进行。

（ X ）2、数控车削时应多选用专用夹具。

（ X ）3、数控加工工序顺序的安排，先进行内表面的加工，后进行外形的加工。

（√）4、在数控加工中，为提高生产率，应尽量遵循工序集中原则，即在一次装夹中车削尽可能多的表面。

（√）5、FMS是指柔性制造系统。

（√）四、问答题（每题20分，共40分）1、和普通机床比，数控机床有何优点？（1）对零件的适应性强，可加工复杂形状的零件表面；（2）加工精度高，加工质量稳定；（3）生产效率高；（4）良好的经济效益；（5）自动化程度高。

一、填空：（每题1分，共计20分）1.数控系统中以基本控制单元(CPU)、(存储器等)为核心，由决定位置的机构(伺服机构)、人机对话装置(按钮)、（键盘）、（显示装置）等、可编程控制器(PLC)以及（动力控制装置）等构成。

此外，还有电源系统为其提供动力。

2．电源系统分为（交流电源）和（直流电源）。

3. 伺服模块由机械系统(工作台)、(滚珠丝杠)等、驱动用的电机(直流电机)，(交流电机)和检测器(回转角检测器)等构成4.开环伺服系统。

是没有(反馈环节)的控制系统。

以(步进电机)为驱动元件的伺服系统是最典型的开环控制系统。

5.闭环伺服系统。

具有(反馈环节)的伺服系统。

该系统以工作台的(直线运动位移量)作为反馈环节的反馈量，系统要求的进给伺服系统的速度反馈信号来自伺服电机的(内装编码器)信号，而位置反馈信号则来自分离型位置检测装置的信号。

闭环系统位置测量元件常采用(直线光栅尺)。

二、填空：（每题2分，共计20分）1．安全联轴器的作用是在进给过程中当进给力过大或滑板移动过载时，终止运动的传递。

（√）2 数控系统的连接是针对数控装置和伺服系统而进行的。

（√）3．刀库是进给系统的主要部件，其容量、布局以及具体结构对数控机床的设计有很大的影响。

（×）4．数控接口是数控系统与数控机床连接的重要渠道。

（√）5．数控系统的核心是主轴驱动装置。

（×）6、步进电动机的最大缺点在于其容易失步。

（√）7、机床回参考点后出现的超程报警是硬件超程。

（×）8、步进电动机采用开环控制精度高。

（×）9、采用增量式检测元件的机床不用回参考点。

（×）10、主轴电动机采用交流变频器控制交流变频电动机时，可在一定范围内实现主轴的有极变速。

（×）三、说出以下参数的含义（每题4分，共计20分）8130 ：设定数控系统的总轴数0000#2 ：INI 输入单位0：MM输入1：INCH输入1006#3 ：DIAx X轴上以直径方式、半径方式给定进给量。

数控机床故障诊断与维修试题一、填空题（每空1分，共20分）1、滚珠丝杠螺母副，按滚珠返回的方式不同可以分为（内循环式）和（外循环式）两种。

2、导轨副的维护一般包括（导轨副的润滑）、（滚动导轨副的预紧）和（导轨副的防护）。

3、数控机床自动换刀装置的形式有（回转刀架换刀）、（更换主轴头换刀）和（带刀库的自动换刀）。

4、数控机床上常用的刀库形式有（直线式刀库）、（盘式刀库）、（链式刀库）和（密集形格子式刀库）。

5、刀具常用交换方式有（顺序选刀）和（任意选刀）两类。

6、滚珠丝杠螺母副的润滑油为（一般机油或90～180#透平油、140#或N15主轴油），而润滑油一般采用（锂基润滑脂）。

7、数控机床按控制运动轨迹可分为点位控制、（直线控制）和（轮廓控制）等几种。

8、数控机床的自动换刀装置中，实现（刀库）和机床（主轴）之间传递和装卸刀具的装置称为刀具交换装置。

二、选择题（每小题2分，共20分）1、数控车床床身中，排屑性能最差的是（A）。

A、平床身B、斜床身C、立床身2、一般数控铣床是指规格（B）的升降台数控铣床，其工作台宽度多在400mm以下。

A、较大B、较小C、齐全D、系列化3、采用数控机床加工的零件应该是（B）。

A、单一零件B、中小批量、形状复杂、型号多变的零件C、大批量零件4、数控机床四轴三联动的含义是（B）。

A、四轴中只有三个轴可以运动B、有四个控制轴，其中任意三个轴可以联动C、数控系统能控制机床四轴运动，其中三个轴能联动5、数控机床主轴锥孔的锥度通常为7：24，之所以采用这种锥度是为了（C）。

A、靠摩擦力传递扭矩B、自锁C、定位和便于装卸刀柄D、以上几种情况都是6、目前，在我国数控机床的自动换刀装置中，机械手夹持刀具的方法多采用（A）A、轴向夹持B、径向夹持C、法兰盘式夹持7、数控机床导轨按接触面的摩擦性质可分为滑动导轨、滚动导轨和（B）导轨三种。

Ａ、贴塑Ｂ、静压Ｃ、动摩擦Ｄ、静摩擦８、数控机床自动选择刀具中任选刀具的方法是采用（A）来选刀换刀。

数控维修试题及答案一、选择题（每题2分，共20分）1. 数控机床的数控系统通常采用哪种类型的计算机？A. 个人计算机B. 工业计算机C. 嵌入式计算机D. 服务器答案：C2. 以下哪个不是数控机床的组成部分？A. 伺服电机B. 滚珠丝杠C. 液压系统D. 数控系统答案：C3. 数控机床的伺服系统主要功能是什么？A. 提供动力B. 执行位置控制C. 进行数据存储D. 完成加工程序答案：B4. 数控编程中，G代码和M代码分别代表什么？A. 程序段号和程序结束B. 机床操作和辅助功能C. 速度控制和进给控制D. 刀具选择和主轴速度答案：B5. 以下哪个是数控机床的常见故障？A. 程序错误B. 电源故障C. 刀具磨损D. 操作失误答案：B6. 数控机床的精度通常由哪些因素决定？A. 机床结构B. 伺服系统C. 刀具质量D. 所有上述因素答案：D7. 数控机床的维护中，以下哪项不是常规维护内容？A. 清洁机床B. 检查电气连接C. 更换液压油D. 检查刀具磨损答案：C8. 数控系统中，PLC指的是什么？A. 可编程逻辑控制器B. 个人计算机C. 电源控制模块D. 程序语言编译器答案：A9. 数控机床的坐标系统通常采用什么方式表示？A. 直角坐标系B. 极坐标系C. 球坐标系D. 圆柱坐标系答案：A10. 以下哪个不是数控机床的常见维修工具？A. 万用表B. 螺丝刀C. 液压千斤顶D. 钳子答案：C二、判断题（每题1分，共10分）1. 数控机床的数控系统是机床的核心，负责控制机床的所有运动。

（正确）2. 数控机床的伺服系统可以独立于数控系统工作。

（错误）3. G代码和M代码是数控编程中用于控制机床动作的指令代码。

（正确）4. 数控机床的精度只与机床结构有关，与操作人员的技能无关。

（错误）5. 数控机床的维护工作只需要定期进行，不需要日常维护。

（错误）6. PLC在数控系统中用于实现机床的逻辑控制。

（正确）7. 数控机床的坐标系统可以采用极坐标系表示。

数控机床故障诊断与维修期中考试试卷1 PMC的含义,在CNC中的作用?2 解释右侧PMC地址含义： X Y F G R T C K3 画出机床X轴回零的运行过程（V－T曲线）4电路设计：根据CNC on /off电路原理，将机床开关按钮设计成按SB2关机、按SB1开机。

5电路设计：根据电路原理图，将+X、+Z JOG移动变成-X、–Z移动，-X、–Z JOG变成+X、+Z移动。

写出修改方法。

6 写出KA1、 KA2、 KA3、 KA4、 KA5 中间继电器在电路中的作用，画出中间继电器的引脚、标注常开、常闭触电及线圈连接导线引脚号。

7写出KM1 、KM2、 KM3交流接触器在电路中作用，画出交流接触器主、副触点及线圈图。

8写出QF0 、QF1、 QF2 、QF3、 QF4、 QF5、 QF6在电路中的作用。

9写出开关电源在CNC中的作用。

10数控机床电气配线颜色区别，分别代表什么类型导线？11写出用万用表测量直流电压和交流电压方法。

12数控机床伺服驱动器的作用？电路中伺服驱动器需提供多少伏特电压，有几种电压？各是多少伏？什么作用？13变频器在CNC中的作用？需提供支持的电压是多少伏特。

14数控机床I/O（输入输出）接口指哪部分？需提供多少伏电压？I/O接口与数控系统什么接口相连？15数控机床哪些部件需光缆连接，作用是什么？16在PMC的I/O分配地址中，CE56模块主要连接的地址号是什么，控制系统操作面板上什么键？17画出数控机床与计算机通信电缆焊接的接线图，说明各引脚的含义？18数控机床与计算机之间进行通讯的参数有哪些？CNC侧和PC侧是否须一致？19写出利用通讯电缆传递程序CNC→PC的步骤。

20写出数控机床启动上电的顺序（机床各元件上电的先后顺序，从380V三相电开始）。

21数控电路中的自锁和互锁的含义？举例说明。

22当机床出现超程限位报警时，采取什么措施恢复？23当系统出现100号可写入参数报警时，怎样解除？24当机床显示黑屏时，可能有几种情况？怎样排除故障？25软限位如何设定？设定的参数是多少？26利用万用表能检查机床什么故障？怎样用万用表判断一个二级管的好坏？27为什么PMC第一级程序尽少能短？28写出数控车床刀架换刀动作过程？如果从1号刀位换到3号刀位，刀刚转到2号刀位即反转锁死了，说明可能的原因是什么？29利用PMC梯形图功能指令设计一程序，要求：能实现按下SB1（X0.1）键，灯H1（Y1.0）亮，5S后灯H1灭。

数控机床装配、调试与维修试题集一、选择题1．下列关于世界第一台数控机床的描述正确的是（）。

A）1946年在美国研制成功的B）它是一台3坐标数控铣床C）用它来加工直升机叶片D）它用晶闸管-直流电机驱动2．数控机床半闭环控制系统的特点是（）。

A）结构简单、价格低廉、精度差B）结构简单、维修方便、精度不高C）调试与维修方便、精度高、稳定性好D）调试较困难、精度很高3．低压断路器即低压自动开关它相当于（）的组合。

A）刀开关、熔断器、热继电器、欠压继电器B）刀开关、熔断器、热继电器、启动器C）刀开关、熔断器、热继电器、压力继电器D）刀开关、熔断器、热继电器、操作手柄4．交流接触器常用于远距离接通和分断（）的电路。

A）电压至380V、电流至630AB）电压至1140V、电流至630AC）电压至1140V、电流至1000AD）电压至380V、电流至1000A5．热继电器是一种利用（）进行工作的保护电器。

A）电流的热效应原理B）监测导体发热的原理C）监测线圈温度D）测量红外线6．数控机床的性能很大程度上取决于（）的性能。

A）计算机运算B）伺服系统C）位置检测系统D）机械结构7．数控机床主轴用三相交流电动机驱动时采取（）方式最佳。

A）调频和调压B）变级和调压C）调频和变级D）调频8．数控机床进给伺服系统的负载不大，加工精度不高时，可采用（）控制。

A）全闭环B）半闭环C）开环9．使用闭环测量与反馈装置的作用是为了（）。

A）提高机床的安全性B）提高机床的使用寿命C）提高机床的定位精度、加工精度D）提高机床的灵活性10．数控机床进给控制的交流伺服电动机结构是（）。

A）转子、定子都装有永磁体和绕组B）转子、定子都是绕组C）定子装有永磁体，转子是绕组D）转子装有永磁体，定子是绕组11．（）是用来频繁地接通或分断带有负载（如电动机）的主电路的自动控制电器，按其主触头通过电流的种类不同，分为交流、直流两种.A) 接触器B) 继电器C) 接近开关12．数控机床操作面板上及机床身上各开关、按钮，主轴正/反转和停止、冷却液的开/关、各坐标轴的点动以及刀架夹盘的夹紧/松开等信号是通过（）接受并控制的。

数控维修试题及答案一、选择题1. 数控机床的数控系统通常使用哪种类型的计算机作为控制单元？A. 个人计算机(PC)B. 工作站C. 服务器D. 嵌入式系统答案：D2. 数控机床的伺服系统主要作用是什么？A. 提供动力B. 控制机床运动C. 进行数据存储D. 进行程序编译答案：B3. 数控编程中，G代码和M代码分别代表什么？A. G代码代表机床坐标，M代码代表辅助功能B. G代码代表辅助功能，M代码代表机床坐标C. G代码和M代码都代表机床坐标D. G代码和M代码都代表辅助功能答案：A二、填空题4. 数控机床的_______系统是实现自动控制的关键部分。

答案：数控5. 在数控机床维修中，_______是诊断故障的重要工具。

答案：诊断仪6. 数控机床的_______系统用于控制机床各轴的移动速度和方向。

答案：伺服三、简答题7. 简述数控机床的维护保养的主要内容。

答案：数控机床的维护保养主要包括定期清洁机床，检查润滑油和液压油的液位，检查电气连接和机械部件的磨损情况，以及定期校准机床精度等。

8. 描述数控机床故障诊断的基本步骤。

答案：数控机床故障诊断的基本步骤包括：(1) 确定故障现象；(2) 收集故障信息；(3) 分析可能的故障原因；(4) 进行故障定位；(5)采取相应的维修措施；(6) 验证维修效果。

四、计算题9. 假设数控机床的主轴转速为1500转/分钟，计算其每分钟的线速度（假设直径为200mm）。

答案：线速度= π × 直径× 转速 / 60 = 3.14 × 0.2 × 1500 / 60 ≈ 157.08 m/min五、案例分析题10. 某数控机床在加工过程中出现Z轴移动不稳定的现象，请分析可能的原因及解决方案。

答案：可能的原因包括：(1) 伺服电机故障；(2) 导轨磨损或污染；(3) 轴承损坏；(4) 控制系统参数设置不当。

解决方案：(1) 检查并更换伺服电机；(2) 清洁或更换导轨；(3) 更换轴承；(4) 重新校准控制系统参数。

数控维修试题及答案# 数控维修试题及答案## 一、选择题1. 数控机床中，用于确定刀具相对于工件位置的装置是： - A. 伺服电机- B. 编码器- C. 光栅尺- D. 伺服阀答案：C2. 以下哪项不是数控机床的维护保养内容？- A. 清洁机床- B. 检查润滑油- C. 更换刀具- D. 检查电气线路答案：C3. 数控系统故障诊断中，以下哪个方法不常用？- A. 观察法- B. 替换法- C. 敲击法- D. 测量法答案：C## 二、判断题1. 数控机床的精度完全取决于数控系统的精度。

（错误）2. 数控机床的伺服系统不需要定期维护。

（错误）3. 数控机床的电气柜应保持干燥，避免潮湿。

（正确）## 三、简答题1. 简述数控机床日常维护的基本步骤。

答案：数控机床的日常维护主要包括以下几个步骤：- 清洁机床表面和导轨，确保无灰尘和碎屑。

- 检查并补充润滑油，确保机床各部件润滑良好。

- 检查电气线路和接插件，确保连接稳定无松动。

- 检查冷却系统，确保冷却液充足且循环正常。

- 定期校准机床，保证加工精度。

2. 数控机床出现加工尺寸不稳定时，可能的原因有哪些？答案：数控机床加工尺寸不稳定可能由以下原因造成：- 机床导轨磨损或不平行。

- 刀具磨损或安装不稳定。

- 伺服电机或驱动器故障。

- 机床刚性不足，导致加工过程中变形。

- 工件夹紧不稳定或夹具磨损。

## 四、案例分析题某数控机床在加工过程中出现Z轴移动异常，操作者检查后发现Z轴驱动器指示灯闪烁，但未发现明显机械故障。

请分析可能的原因，并给出相应的解决方案。

答案：可能的原因及解决方案如下：- 原因一：Z轴驱动器内部电路故障。

解决方案：检查驱动器电路板，必要时更换驱动器。

- 原因二：Z轴电机编码器故障。

解决方案：检查编码器连接和信号，如有问题需更换编码器。

- 原因三：Z轴丝杠或导轨存在问题。

解决方案：检查丝杠和导轨的磨损情况，必要时进行维修或更换。

- 原因四：数控系统参数设置不当。

数控机床技术测试试卷A卷<附答案)一、填空题<每空1分，共30分)1、数控机床按伺服系统的控制方式可分为、、。

2、较常见的CNC 软件结构形式有软件结构和软件结构。

3、数控技术中常用的插补算法可归纳为插补法和插补法，前者用于数控系统，后者用于数控系统。

4、数控机床上导轨型式主要有滑动导轨、导轨和导轨。

5、数控铣削加工需要增加一个回转坐标或准确分度时，可以使用配备或使用。

6、电火花加工一次放电后，在工件和电极表面各形成一个小凹坑，其过程可分为电离、、热膨胀、和消电离等几个连续阶段。

7、影响材料放电腐蚀的主要因素是、、。

8、影响电火花加工精度的主要因素是、、。

9、电火花成形加工极性的选择主要靠经验和实验确定，当采用短脉冲时，一般应选用极性加工。

10、数控车床X 轴方向上的脉冲当量为Z 方向上的脉冲当量的。

11、数控机床的日常维护与保养主要包括、、等三个方面内容。

12、3B 格式的数控系统没有功能，确定切割路线时，必须先根据工件轮廓划出电极丝中心线轨迹，再按编程。

13、旋转变压器和感应同步器根据励磁绕组供电方式的不同，可分为工作方式和工作方式。

二、判断题<每题1分，共10分，正确打√错误打×)1、更换电池一定要在数控系统通电的情况下进行。

否则存储器中的数据就会丢失，造成数控系统的瘫痪。

<)2、数控机床几何精度的检测验收必须在机床精调后一次完成，不允许调整一项检测一项。

<)3、数控铣削螺纹加工，要求数控系统必须具有螺旋线插补功能。

<)4、电火花成形加工在粗加工时一般选择煤油加机油作为工作液。

<)5、当脉冲放电能量相同时，热导率愈小的金属，电蚀量会降低。

<)6、开环数控机床，进给速度受到很大限制，其主要原因是步进电机的转速慢。

7、当数控机床具有刀具半径补偿功能时，其程序编制与刀具半径补偿值无关。

8、只有加工中心机床能实现自动换刀，其它数控机床都不具备这一功能<) <)<)9、M08 指令功能在程序段运动结束后开始。
