电磁炉原理与维修精讲

电磁炉的工作原理与维修方法概述:电磁炉是一种利用电磁感应加热物体的厨房电器。

它通过电磁感应原理将电能转化为热能，实现加热食物的目的。

本文将详细介绍电磁炉的工作原理以及常见故障的维修方法。

一、电磁炉的工作原理电磁炉的工作原理基于电磁感应，它由主要的组成部分构成：感应线圈、电子元件和玻璃面板。

1.感应线圈电磁炉的感应线圈位于炉子底部。

当电流通过感应线圈时，会产生强磁场。

这个磁场能够在感应锅底部产生涡流，从而加热锅底。

2.电子元件电子元件是电磁炉的核心部件，用于调控功率和温度。

通过控制电源的开关频率和电流的大小，电子元件可以控制炉子的加热程度。

同时，电子元件还具有过热保护功能，当炉子过热时会自动断开电源。

3.玻璃面板电磁炉的玻璃面板具有触摸控制功能，用户可以通过触摸面板设置炉子的参数，如功率和温度。

触摸面板上还显示了炉子的工作状态和剩余时间。

二、电磁炉的常见故障及维修方法尽管电磁炉是一种相对简单的电器，但在使用过程中仍然可能出现故障。

以下是一些常见的故障及其维修方法：1.电源故障若电磁炉无法开机，首先检查电源插座是否正常工作。

可以尝试使用其他电器设备来确认电源是否正常。

如果电源正常，但电磁炉仍然无法开机，则可能是电源线或电子元件出现故障。

此时建议联系专业维修人员来进行修理。

2.加热问题若电磁炉无法加热或加热效果不佳，首先检查是否放置了合适的磁性锅具。

只有使用磁性材料制成的锅具才能和电磁炉产生磁场相互作用。

如果使用了非磁性材料制成的锅具，电磁炉将无法加热。

3.触摸面板故障若电磁炉的触摸面板无法正常工作，首先检查是否有水或油滴进入面板内部。

可以尝试用干净的湿布轻轻擦拭面板，将水分或油滴清除。

如果问题仍然存在，可能是面板本身的问题，需要联系售后服务或专业维修人员进行更换或修复。

4.过热保护电磁炉的电子元件中通常带有过热保护功能。

如果您发现电磁炉无法正常加热，可能是因为炉子过热导致过热保护触发。

此时应先关闭电磁炉，等待一段时间让其冷却，然后再重新启动。

电磁炉原理及维修方法
电磁炉原理：
电磁炉是一种采用电磁感应原理工作的厨房电器，其中的线圈产生高频电磁场，然后通过磁感应作用在金属锅底产生涡流，产生大量的热量，将食物加热煮熟。

与传统的火炉相比，电磁炉可以更加精准地控制温度，消耗更少的能量，保持热量更长时间，还更加安全和环保。

维修方法：
1.没有发热：检查插座是否良好，插头是否插紧，线路是否正常。

检查电磁炉控制面板是否正常，是否误操作。

检查内部线圈连接是否良好，零部件是否有损坏，及时更换。

2.电磁炉温度异常：检查内部控制器是否正常，有没有自身故障。

检查温度感应器和控制电路是否有错误信号，采用合理的维修方法进行修复。

检查电源电压是否稳定，是否有电源干扰如果有，处理措施应是使用线路滤波器进行处理。

3.按键无响应：检查触控按键是否灵敏，有无尘污、划痕等情况。

如果有就需要进行清洁和更换。

若触控面板过于耗损，则需要更换新的触控面板进行处理。

4.电磁炉噪音过大：检查电磁炉的操作模式是否正常。

如不正常则采用相关的测
试方法进行检查和维修。

检查电源电压是否稳定，排除掉电源干扰。

同时检查磁子的位置是否正常，并固定好。

5.马达转动不顺畅：检查电机轴承是否加油充足，轴承是否磨损损坏有否异响。

如果严重建议马上更换，以免危及着电磁炉整体的运转安全。

电磁炉原理与维修电磁炉是一种利用电磁感应原理进行加热的厨房家电，它通过电磁线圈产生的磁场来加热锅具底部，从而实现加热食物的目的。

电磁炉具有加热快、温度可控、节能环保等优点，因此在现代家庭中得到了广泛的应用。

然而，由于电磁炉涉及到电磁感应、电路控制等复杂的原理，一旦出现故障就需要及时进行维修。

本文将就电磁炉的工作原理和常见故障进行介绍，并提供一些常见故障的维修方法，希望能够帮助大家更好地了解和维护电磁炉。

首先，我们来了解一下电磁炉的工作原理。

电磁炉的核心部件是电磁线圈，当电磁炉通电时，电磁线圈会产生一个交变磁场。

当放置在电磁炉上的锅具底部是磁性材料时，锅具底部会受到磁场的感应而产生涡流，涡流会使锅具底部发热，从而加热食物。

另外，电磁炉还配备了温度传感器和控制电路，可以实现对加热温度的精确控制，确保食物的加热效果。

然而，电磁炉在使用过程中也会出现一些故障，比如无法加热、加热不均匀、显示屏出现故障等。

对于这些故障，我们可以采取一些简单的维修方法来解决。

首先，如果电磁炉无法加热，可以检查电源插座是否正常，电源线是否受损，以及电磁炉的控制面板是否正常。

其次，如果加热不均匀，可以检查锅具底部是否平整，是否与电磁炉接触良好，以及是否存在金属材料的损坏。

最后，如果显示屏出现故障，可以尝试重新插拔电源线，或者联系专业维修人员进行检修。

总的来说，电磁炉是一种非常便利和高效的厨房家电，但是在日常使用中也需要注意保养和维修。

通过了解电磁炉的工作原理和常见故障，并掌握一些简单的维修方法，我们可以更好地使用和维护电磁炉，延长其使用寿命，为我们的生活带来更多的便利。

希望本文对大家有所帮助，谢谢阅读！。

电磁炉的工作原理与维修方法电磁炉是一种利用电磁感应原理加热的厨房电器设备，近年来越来越受到人们的青睐。

它以其高效、安全、节能等特点，逐渐取代了传统的燃气炉，成为家庭和商用厨房中的主要选择。

本文将深入探讨电磁炉的工作原理以及一些常见的维修方法。

首先，让我们了解一下电磁炉的工作原理。

电磁炉的核心部件是一个电磁线圈，该线圈通过交流电源传输电能。

当电流通过线圈时，会在其周围产生一个交变磁场。

当放置在电磁炉上的适配器或磁铁性底座受到这个磁场的影响时，会产生涡流并使盛放在上面的锅具发热。

电磁炉的工作原理可以简单概括为以下几个步骤：首先，将电磁炉连接到电源，通过开关启动电流。

接下来，电流经过电磁线圈产生交变磁场。

然后，锅具中的磁铁反应并产生涡流。

最后，通过涡流的摩擦作用，使锅具中的食物或液体加热煮沸。

虽然电磁炉具有许多优点，但它也可能遇到一些常见的故障。

下面我们将介绍一些常见的电磁炉维修方法。

1. 电磁炉不工作或无法启动：- 检查电源插座是否正常，插头是否插紧。

- 检查电源开关是否打开。

- 检查电磁炉上的控制面板是否正常，是否显示异常信息。

2. 电磁炉加热效果不佳或加热不均匀：- 检查锅具是否平整并与底座接触良好。

- 清洁锅具底部，确保没有灰尘或污垢影响加热效果。

- 检查电磁线圈是否清洁，无杂物或液体进入其中。

3. 电磁炉发出异常声音或异味：- 检查电磁线圈和适配器是否有损坏或破裂。

- 断电后，检查电磁线圈是否有过热迹象，如变色或变形。

- 如果出现烧焦气味，立即断电并将电磁炉送修。

4. 电磁炉漏电或触电事故：- 如果发现电磁炉有触电风险，立即断电并寻求专业人士的帮助。

电磁炉原理及维修方法
电磁炉是一种家用炉具，利用电磁感应原理加热食物。

它主要由电磁线圈、电子控制器和玻璃陶瓷面板组成。

电磁炉的工作原理是利用电磁感应加热食物。

当电磁炉通电时，电流经过线圈产生的磁场会通过玻璃陶瓷面板传导给锅底。

由于锅底是导电材料，磁场就会在锅底内激发出涡电流。

这个涡电流会发生热耗散，导致锅底和食物加热。

由于锅底和食物是接触的，热量也会传导给食物，使其加热。

电磁炉的维修方法主要包括以下几个部分：
1. 电磁线圈检查：检查电磁线圈是否断裂或短路，如果发现问题，需要更换电磁线圈。

2. 电子控制器检查：检查电子控制器是否损坏或接触不良，可以通过检查电子元件和线路是否正常来判断。

如果有问题，需要更换损坏的电子元件或重新焊接线路。

3. 玻璃陶瓷面板检查：检查玻璃陶瓷面板是否破损或变形，如果发现问题，需要更换玻璃陶瓷面板。

4. 清洁和维护：定期清洁电磁炉，特别是玻璃陶瓷面板和锅底。

可以使用软布
和清洁剂进行清洁，但要注意不要用力过大，以免刮伤玻璃陶瓷面板。

5. 注意使用安全：使用电磁炉时要注意避免锅子和电磁炉的金属外壳接触，以免发生短路或触电事故。

同时，也要避免将水或其他液体溅到电磁炉上，以免损坏电子控制器。

总之，电磁炉是一种高效、节能的炉具，但在使用过程中也需要注意安全和维护。

及时发现问题并采取适当的维修措施，可以延长电磁炉的使用寿命，确保其正常运转。

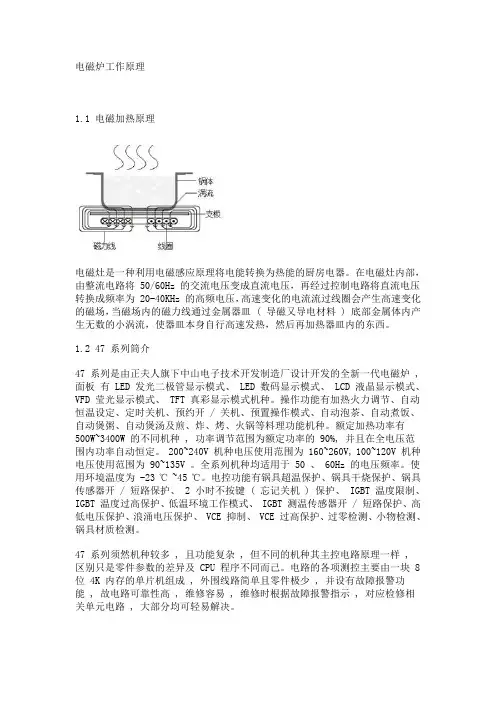

电磁炉工作原理1.1 电磁加热原理电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。

在电磁灶内部，由整流电路将 50/60Hz 的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为 20-40KHz 的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿 ( 导磁又导电材料 ) 底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。

1.2 47 系列筒介47 系列是由正夫人旗下中山电子技术开发制造厂设计开发的全新一代电磁炉 ,面板有 LED 发光二极管显示模式、 LED 数码显示模式、 LCD 液晶显示模式、VFD 莹光显示模式、 TFT 真彩显示模式机种。

操作功能有加热火力调节、自动恒温设定、定时关机、预约开 / 关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤及煎、炸、烤、火锅等料理功能机种。

额定加热功率有500W~3400W 的不同机种 , 功率调节范围为额定功率的 90%, 并且在全电压范围内功率自动恒定。

200~240V 机种电压使用范围为 160~260V, 100~120V 机种电压使用范围为 90~135V 。

全系列机种均适用于 50 、 60Hz 的电压频率。

使用环境温度为 -23 ℃ ~45 ℃。

电控功能有锅具超温保护、锅具干烧保护、锅具传感器开 / 短路保护、 2 小时不按键 ( 忘记关机 ) 保护、 IGBT 温度限制、IGBT 温度过高保护、低温环境工作模式、 IGBT 测温传感器开 / 短路保护、高低电压保护、浪涌电压保护、 VCE 抑制、 VCE 过高保护、过零检测、小物检测、锅具材质检测。

47 系列须然机种较多 , 且功能复杂 , 但不同的机种其主控电路原理一样 , 区别只是零件参数的差异及 CPU 程序不同而己。

电路的各项测控主要由一块 8 位 4K 内存的单片机组成 , 外围线路简单且零件极少 , 并设有故障报警功能 , 故电路可靠性高 , 维修容易 , 维修时根据故障报警指示 , 对应检修相关单元电路 , 大部分均可轻易解决。

电磁炉工作原理及维修电磁炉是一种常见的厨房电器，这种煮食器具比传统的煤气炉和加热器更加节能，并因其快速加热和精确温度控制而备受欢迎。

电磁炉是如何工作的呢？在本文中，我们将深入探讨电磁炉的工作原理及其维修。

一、电磁炉的工作原理电磁炉是一种利用电磁感应加热的电器。

在简单、直接的层面上，电磁炉利用电磁能将电能转化成热能。

当电流通过电磁线圈时，会生成一个强大的电磁场，这个电磁场会导致磁铁和锅具磁化，然后产生热量。

在电磁炉中，电能被转换成高频交流电（通常是20 kHz至100 kHz），这比家中的电源（50 Hz 或60 Hz）高得多，并且可以轻松产生强大的电磁场，尽管只有很少的能量被消耗。

电磁炉的加热器由一个容纳磁性材质的铁芯和一个紧贴磁芯的电磁线圈组成。

当电磁线圈通电时，它们会产生一个磁场，并导致磁性材料聚焦磁场的能量。

这个过程像搅拌水一样，直到热量传递到了磁性材料。

由于短距离的局部加热，磁性材料的温度快速升高并通过铁芯传递给锅具。

二、电磁炉的维修1、不加热当电磁炉不加热时，首先要检查温度控制器和电源。

如果电源有问题，则需要更换或修复它。

如果电源工作正常，但电磁炉仍然无法加热，那么可能是由于电磁线圈烧坏了。

在这种情况下，可以通过更换磁线圈来修复它。

2、无法控制温度如果电磁炉无法控制温度，则可能需要更换温度控制器。

另外，这也可能是由于电磁线圈过热造成的，这时要检查电源和空气通道是否干净并且没有堵塞。

如果问题仍然存在，则可能需要清洁电磁线圈和换掉线圈电磁开关。

3、无法开启当电磁炉无法开启时，首先要检查电源线和插头。

如果它们工作正常，则需要检查电磁炉的控制面板和按钮是否损坏。

在这种情况下，可能需要更换控制面板。

4、温度计不准确如果电磁炉的温度计不准确，则需要将温度计更换或重新校准。

如果还是无法解决问题，则可能需要更换温度控制器或线圈。

总之，电磁炉是一种高效、方便且易于维护的厨房电器。

理解其基本的工作原理并掌握其维修方法是非常重要的。

前言本章一共2节主要介绍电磁炉的工作原理、系统部件组成以及常见故障及检修方法，希望能够帮助到技术工作人员。

第1节 电磁炉工作原理电磁炉是利用电磁感应原理，电流经过线盘产生变化磁场，磁场感应到炉面上的铁质锅具底部产生涡流，从而产生大量的热量，直接使得锅具底部迅速发热，进而使得食物得到加热。

电磁炉由交流电输入部分、大电流整流滤波输出部分、线盘高频振荡电路部分 、开关电源部分 等功能模块组成。

下面将介绍电磁炉的不同功能模块工作原理以及电磁炉的常见故障及检修方法。

如下图是电磁炉的结构图。

工作结构图电路原理图(见附图1)交流电输入部分市电220V经接插件L1、N1接入电路。

电路开始通电。

由于电磁炉工作电流较大，接插件N1、L1和保险管两端引脚焊接必须牢固，目的是避免接触不良。

电磁炉的保险丝是个保护装置，在更换的过程中要选用同型号的更换。

（过小电流不够过、易熔断。

过大保护失去作用）。

所以16A/250V的保险丝不能随意改动或代换（更不能直接短路）。

L1、N1之间有电容C1，该电容既能防止电磁炉工作产生的高频干扰脉冲窜入市电网干扰其他电器，又防止市电网的干扰脉冲窜入电磁炉电路影响其工作。

该电容的容量通常为2uF—5 uF。

如图所示大电流整流滤波输出部分市电经过桥式整流器BG1（桥堆）整流出来再经过L1、C4滤波后输出300V 直流电，为线盘高频振荡供电。

BG1是个大电流高耐压器件，其规格为20A800V。

当其烧坏后，不能随意用其它整流器代替。

一定要用同型号或比它更大电流高耐压的整流器（外观、管脚、接口相同）替换。

L1扼流圈、C4电容组成倒L型滤波电路。

作用是把整流出来的直流脉动成分滤去，使输出波形更加平滑。

当C4、8uF/400V（DC）电容击穿短路时，保险丝会烧断，整流器也会因电流过大而烧坏。

此电容容量变值时（变小），直流输出300V电压会明显下降，当C4没有容量时，也会导致烧IGBT，维修时要特别注意。

如图所示线盘高频振荡电路CN3、CN4（接上线盘）与C5、IGBT1组成一个高频振荡电路（振荡频率一般为20KHz —40KHz之间）。

电磁炉工作原理与故障分析讲座电磁炉是一种高效、环保、节能的烹饪设备，为我们的生活带来了极大的便利。

然而，电磁炉虽然在使用上没有明显的燃气炉危险，但在使用过程中也会出现一些故障问题。

为了更好地了解电磁炉的工作原理和常见故障分析，我们开展了一场“电磁炉工作原理与故障分析讲座”。

一、电磁炉工作原理1. 电磁感应法电磁炉采用电磁感应法的原理进行加热，是一种利用变化的磁场产生涡流，进而产生热量的方式。

电磁炉中圆形的铁心线圈内交替通电，会产生一磁场，当磁场穿透在不锈钢加热盘底部时，不锈钢会产生电磁感应，从而在加热盘内部产生电流，电流产生剩余磁场，剩余磁场和原来的磁场交互作用，产生了一种旋转扭曲的形式，使热能不断在发生。

2. 频率变化原理电磁炉在使用过程中其实是调整电流频率的原理。

电流是以一个比较高的频率产生的，以达到快速加热物件的目的，常见的频率有20KHz～50KHz，当电流传入铁心线圈时，电流使铁心线圈内部的磁场发生变化，从而使底部的不锈钢材料内部产生涡流，涡流将能量转化为热能，从而使热能迅速散发出来。

二、电磁炉故障分析1. 不加热电磁炉在运行时，如果发现盘子不发热，那么首先应判断炉面是否通电，并检查是否有杂物阻塞。

如果以上问题都不存在，可以开启磁感测量仪，检测炉面是否产生短路或断路功能。

2. 电源连接不上当电磁炉居然连不上电，怎么办呢？首先，可以尝试检查电源线是否有松动或损坏，如果损坏应立马更换，如果电源线正常，可以检查电磁炉本身的电源插座是否有松动或掉落。

还有一种可能是电闸的故障，需要调整电闸的位置使之对齐。

3. 止热控制不良这是电磁炉故障中常见的一种情况，当使用一段时间后，电磁炉的止热控制会失灵，甚至会一直发热。

对于这种故障，可以将磁暴力诸温度转化为停止磁转速被发动，从而停止加热，此故障点比较难以维修，需要更换部件。

4. 外壳过热在使用过程中，电磁炉外壳过热问题一般是因为炉盘温度过高，或者是电路故障引起的。

电磁炉的工作原理及维修方法电磁炉的工作原理及维修方法 1电磁炉的加热原理:电磁炉是采用磁场感应涡流原理，它利用高频的电流通过环形线圈，从而产生无数封闭磁场力，当磁场那磁力线通过导磁(如:铁质锅)的底部，既会产生无数小涡流(一种交变电流，家用电磁炉使用的是15－30KHZ的高频电流)，使锅体本生自行高速发热，然后再加热锅内食物。

对于电磁炉的发热原理我们可以这样简单的理解：锅和电磁炉内部发热线圈盘组成一个高频变压器，内部线圈是变压器初级，次级是锅。

当内部初级发热线圈盘有交变电压输出后，必然在次级锅体上产生感应电流，感应电流通过锅体自身的电阻发热（所以锅本身也是负载），产生热量。

假如：当内部初级发热盘有交变电压输出，若次级及负载（锅）不存在，则输出功率将非常低。

当然在实际电路中，我们必须要很快的检测到此功率的变化，并将输出到发热线圈盘的交变电流关断。

由于非导磁性材料不能有效汇聚磁力线，几乎不能形成涡流（就像一个普通变压器如果没有硅钢片铁心，而只有两个绕组是不能有效传送能量的），所以基本上不加热；另外，导电能力特别差的磁性材料由于其电阻率太高，产生的涡流电流也很小，也不能很好产生热量。

所以：电磁炉使用的锅体材料是导电性能相对较好，铁磁性材料的金属或者合金以及它们的复合体。

一般采用的锅有：铸铁锅，生铁锅，不锈铁锅。

纯不锈铁锅材料由于其导磁性能非常低，所以在电磁炉上并不能正常工作。

电磁炉是采用磁场感应涡流加热原理，它利用电流通过线圈产生磁场，当磁场内之磁力通过含铁质锅底部时，即会产生无数之小涡流，使锅体本身自行高速发热，然后再加热于锅内食物。

电磁炉工作时产生的电磁波，完全被线圈底部的屏蔽层和顶板上的含铁质锅所吸收，不会泄漏，对人体健康绝对无危害。

适用的锅类容器1、铁系（珐琅、铸锅、不锈铁）锅，不锈钢锅．注:复合底锅必须是电磁炉专用。

2、底部直径12CM以下，根据不同的功能使用，如煎炒烤炸类要离空1CM为最佳蒸煮类平底为最佳。

电磁炉的工作原理与维修及IGBT管型号和要紧参数电磁炉是一种利用电磁感应原理进行加热的厨房电器。

它通过在底部放置一块铁磁性材料，通过电磁感应加热锅底，从而实现加热食物的目的。

本文将详细介绍电磁炉的工作原理、维修方法以及IGBT管的型号和要紧参数。

一、电磁炉的工作原理电磁炉的工作原理基于电磁感应现象。

当电磁炉通电时，内部线圈产生一个交变电流，形成一个交变磁场。

当放置在电磁炉上的铁磁性锅底接触到磁场时，锅底内部的分子开始运动，摩擦产生热能，从而加热锅底和食物。

具体来说，电磁炉的工作原理包括以下几个步骤：1. 电磁炉内部的线圈通电，产生一个交变电流。

2. 交变电流产生一个交变磁场。

3. 放置在电磁炉上的铁磁性锅底接触到交变磁场。

4. 锅底内部的分子开始运动，摩擦产生热能。

5. 热能传导到食物中，使其加热。

通过这种工作原理，电磁炉能够快速、高效地加热食物，相比传统的燃气炉具有更快的加热速度和更高的能量利用率。

二、电磁炉的维修方法1. 电源故障：如果电磁炉无法启动或无法正常工作，首先检查电源是否正常。

可以尝试将电磁炉插入其他插座进行测试，或者检查电源线是否损坏。

如果电源线损坏，应及时更换。

2. 控制板故障：如果电磁炉的控制面板无法正常操作，可能是控制板故障。

可以尝试重新启动电磁炉或者重置控制面板。

如果问题仍然存在，可能需要更换控制板。

3. 加热问题：如果电磁炉无法加热或加热不均匀，可能是加热元件故障。

可以检查加热线圈是否损坏或者松动，如果有问题，需要更换或者重新固定加热线圈。

4. 温度控制问题：如果电磁炉的温度控制不准确，可能是温度传感器故障。

可以检查温度传感器是否正常工作，如果需要更换，应选择与电磁炉型号相匹配的传感器。

5. 其他故障：除了上述常见故障外，电磁炉还可能出现其他问题，如电路板损坏、电源模块故障等。

对于这些故障，建议寻求专业维修人员的帮助进行修复。

三、IGBT管的型号和要紧参数IGBT管（Insulated Gate Bipolar Transistor）是一种常用于电磁炉等高功率电子设备中的功率开关元件。

电磁炉原理与维修
电磁炉是一种利用电磁感应原理加热的厨房电器，它具有加热速度快、节能、
安全等优点，因此受到了越来越多家庭和商业厨房的青睐。

然而，由于电磁炉是一种复杂的电器设备，所以在日常使用中难免会出现一些故障，因此了解电磁炉的工作原理和常见故障的维修方法显得尤为重要。

首先，我们来了解一下电磁炉的工作原理。

电磁炉利用电磁感应原理进行加热，其主要由电源模块、电磁线圈、控制模块和玻璃面板组成。

当电源接通后，电磁线圈中会产生交变磁场，然后通过感应加热器将能量传递给锅具底部，使锅具内部产生涡流加热食物。

控制模块则负责控制加热功率和温度，以及保护功能等。

在日常使用中，电磁炉可能会出现一些常见故障，比如无法启动、加热不均匀、温度控制失灵等。

针对这些故障，我们可以采取一些简单的维修方法进行排除。

首先，检查电源线是否接触良好，然后检查电磁线圈是否损坏，如果有损坏需要更换；其次，可以检查控制模块是否正常工作，如果有故障需要修理或更换。

此外，在日常使用中，我们还需要注意一些维护保养的方法，以延长电磁炉的
使用寿命。

比如定期清洁电磁线圈和玻璃面板，避免使用金属器具刮伤玻璃面板，避免长时间空载加热等。

总的来说，了解电磁炉的工作原理和常见故障的维修方法对于延长电磁炉的使
用寿命、提高使用效率都是非常重要的。

希望本文所述内容能够帮助到大家，让大家在使用电磁炉的过程中更加得心应手。

电磁炉的工作原理与维修及IGBT管型号和要紧参数一、电磁炉的工作原理电磁炉是一种利用电磁感应原理加热的厨房家电设备。

它通过在底部放置一个线圈，通电后产生交变磁场，磁场通过铁底锅底部的铁芯，使锅底产生感应电流，从而产生热量。

电磁炉的工作原理可以简单归纳为以下几个步骤：1. 电源供电：将电磁炉插入电源插座，接通电源。

2. 电路控制：通过电路控制板控制电磁炉的工作模式、加热功率等参数。

3. 线圈产生磁场：电路控制板通过电流控制线圈，使线圈产生交变磁场。

4. 磁场感应：磁场通过铁底锅底部的铁芯，使锅底产生感应电流。

5. 加热：感应电流在锅底内部产生阻力加热，将热量传递给锅具和食物。

6. 温度控制：通过温度传感器感知锅底温度，电路控制板根据设定的温度控制参数，调整加热功率，以保持锅底温度稳定。

二、电磁炉的维修方法电磁炉在长时间使用或操作不当时可能会出现故障。

以下是一些常见的电磁炉故障及相应的维修方法：1. 电源问题：检查电源插座是否正常供电，插头是否接触良好，如果有问题，更换插座或插头。

2. 控制面板问题：如果控制面板无法正常操作，可以尝试重新插拔连接线，或者更换控制面板。

3. 加热问题：如果电磁炉无法加热，首先检查线圈是否损坏，如有损坏，需要更换线圈。

4. 温度控制问题：如果电磁炉无法控制温度，可能是温度传感器故障，需要更换传感器。

5. 安全保护问题：电磁炉一般都有过热保护功能，如果电磁炉频繁自动断电，可能是过热保护器故障，需要更换保护器。

三、IGBT管型号和要紧参数IGBT（Insulated Gate Bipolar Transistor）管是电磁炉中常用的功率开关元件，它具有高压、高电流的特点，用于控制电磁炉的加热功率。

以下是一些常见的IGBT管型号和要紧参数：1. IGBT管型号：IRG4PC40U、FGH40N60UFD、IRG4BC30U、FGH60N60UFD等。

2. 额定电压（Vce）：一般为600V，有些型号可以达到1200V。

电磁炉的原理与维修1. 引言电磁炉是现代厨房中常见的一种电磁加热设备，其具有高效、安全、节能等特点，因此受到了广大消费者的欢迎。

本文将介绍电磁炉的原理和常见维修方法，以帮助用户更好地了解和使用电磁炉。

2. 电磁炉的工作原理电磁炉通过电磁感应原理实现加热功能。

其主要由电源模块、控制模块和加热模块组成。

2.1 电源模块电源模块为电磁炉提供所需的电能。

一般情况下，电磁炉采用交流电源，通过整流、滤波等处理，将输入的交流电转换为稳定的直流电。

2.2 控制模块控制模块是电磁炉的核心部件，主要负责控制和调节加热功率。

用户可以通过操作控制模块上的按钮或旋钮，选择合适的加热功率和温度。

控制模块还能监测加热模块的工作状态，并进行相应的保护措施。

2.3 加热模块加热模块是电磁炉实现加热功能的关键部件，它由电磁线圈和玻璃陶瓷面板组成。

当用户选择加热功率后，控制模块会发送相应的信号给加热模块，激活电磁线圈。

电磁线圈会产生变化的磁场，通过铁磁材料反复翻转磁矩，从而产生磁滞损耗，使铁磁材料内部迅速发热。

玻璃陶瓷面板能有效传递热量至锅底，实现加热效果。

3. 电磁炉的常见问题及维修方法虽然电磁炉具有诸多优点，但在使用过程中还是可能遇到一些问题。

以下是一些常见问题以及相应的维修方法。

3.1 电源故障电源故障是电磁炉无法正常工作的主要原因之一。

当电磁炉无法开机或者突然停电时，我们可以首先检查电源插座是否正常，然后检查电源线是否损坏或接触不良。

如果以上都没有问题，可能是电源模块内部出现故障，这时需要请专业技术人员进行检修或更换。

3.2 控制模块故障控制模块故障可能导致电磁炉无法调节加热功率或者温度。

如果控制面板上的按钮或旋钮失灵，我们可以首先尝试重新插拔电源，看是否能恢复正常。

如果问题依旧存在，可能是控制模块本身出现故障，需要请专业技术人员进行维修或更换。

3.3 加热模块故障加热模块故障会导致电磁炉无法正常加热。

当我们选择加热功率后，但加热模块没有发热或者发热效果明显降低时，可能是电磁线圈损坏或者玻璃陶瓷面板出现问题。

电磁炉故障判别方法_电磁炉七大常见故障与维修方法家电产品一、电磁炉原理电磁炉的炉面是耐热陶瓷板，交变电流通过陶瓷板下方的线圈产生磁场，磁场内的磁力线穿过铁锅、不锈钢锅等底部时，产生涡流，令锅底迅速发热，达到加热食品的目的。

灶台台面是一块高强度、耐冲击的陶瓷平板（结晶玻璃），台面下边装有高频感应加热线圈（即励磁线圈）、高频电力转换装置及相应的控制系统，台面的上面放有平底烹饪锅。

其工作过程如下：电流电压经过整流器转换为直流电，又经高频电力转换装置使直流电变为超过音频的高频交流电，将高频交流电加在扁平空心螺旋状的感应加热线圈上，由此产生高频交变磁场，其磁力线穿透灶台的陶瓷台板而作用于金属锅。

在烹饪锅体内因电磁感应就有强大的涡流产生，涡流克服锅体的内阻流动时完成电能向热能的转换，所产生的焦耳热就是烹调的热源。

锅的材质必须为铁质或合金钢，以其高磁导率来加强磁感，从而大大增强涡旋电场及涡流热功率。

其他材质的炊具由于材料电阻率过大或过小，会造成电磁炉负荷异常而启动自动保护，不能正常工作。

同时由于铁对磁场的吸收充分、屏蔽效果也非常好，这样减少了很多的磁辐射，所以铁锅比其他任何材质的炊具也都更加安全。

此外，铁是人体长期需要摄取的必要元素，但人体只能吸收二价铁，铁锅炒菜中含的是三价铁，然而身体中的还原性维生素可将3价铁转换为2价铁以利吸收。

二、电磁炉的特点1、加热快。

电磁炉它的加热速度是非常快速的，它能够在15秒的时间内就将锅底温度加热到300度以上，大大的节约了烹调的时间。

2、节能环保。

电磁炉在使用的过程中不会产生出明火，通过依靠锅体自身发热，减少了热量的损失，因此它的热效率能够达到80%，电磁炉在使用过程中还不会排出废气，因此十分环保。

3、功能多样。

电磁炉的功能是非常多样的，使用电磁炉进行烹饪它能实现对食物的炒、蒸、煮、炖、炸，满足用户各种烹饪需求。

4、清洁方便。

电磁炉在使用的过程中不会有燃气和废气的污染，因此使用了电磁炉之后在电磁炉的面板上通常都是比较干净的，清洁起来也更为方便。
