三相费控智能电能表说明书(远程载波)

三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。

1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。

电能表通讯规约符合DL/T645。

三相四线费控智能电能表使用说明书- 4 - 二、原理与主要技术参数：A、B、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器通过SPI 口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。

DTZY9668C-Z型三相费控智能电能表使用说明书（GW-V18.1-698）一、概述DTZY9668C-Z型三相费控智能电能表是根据国家电网“统一坚强智能电网”建设的总体要求，在国网公司智能电表系列标准的基础上研制而成的新一代智能电能表。

该表具有电能计量、需量测量、显示、校时、冻结、负荷记录、电能表运行参数的测量及监测、停电抄表、数据存储、远程费控、时钟、时段及费率等功能，满足电力部门及时有效地对用户进行现代化科学管理的需求。

符号DL/T 698.45-2017电能信息采集与管理系统-面向对象的数据交换协议。

二、主要规格产品型号名称电压规格电流规格DTZY9668C-Z三相四线费控智能电能表3×220/380V3×1.5(6)A3×5(60)A3×10(100)A 3×57.7/100V3×1.5(6)A3×0.3(1.2)A三、主要性能3.1基本误差符合GB/T17215.301-2007《多功能电能表特殊要求》中对误差的要求。

3.2电气参数：3.2.1电压范围规定的工作范围0.9Un～1.1Un扩展的工作范围0.8Un～1.15Un极限工作范围0.0Un～1.15Un3.2.2标准参比频率：参比频率的标准值为50Hz。

3.2.3功耗：3.2.3.1电压线路功耗a)在三相施加参比电流和参比电压、参比频率条件下，电能表处于非通信状态，背光关闭，每一电压线路的有功功率和视在功率消耗不大于1.5W、6VA。

b)电能表在通信状态下，电压线路的有功功率不大于8W。

3.2.3.2电流线路功耗电能表在参比电流和参比频率下，当参比电流小于10A时每一电流线路的视在功率消耗不超过0.2VA，当参比电流大于或等于10A时每一电流线路的视在功率消耗不超过0.4VA。

3.2.4时钟准确度：≤0.5s/d(23℃±2℃)，具有时钟温度补偿功能。

DTZY858/DSZY858型三相费控智能电能表系列三相费控智能电能表系列DTZY858/DSZY858三相费控智能电能表是我公司研制开发的新一代智能型电能计量产品：由测量单元、数据处理单元、通信单元等组成，具有电能量计量、信息存储及处理、实时监测、自动控制、信息交互等功能的电能表；采用现代微电子技术、计算机技术、电测量技术、数据通信技术研制而成；能精确计量电网中的用电数据，正确追溯电网供用电过程所发生的 各类事件，病具备负荷控制功能，用户可提前要求选配内置继电器或外置继电器对用电负荷进行控制。

具有脉冲输出、RS-485通信接口，无线远程通讯方式、可选配远程或本地费控方式，使用、维护简单方便，是电力部门在智能电网建设中的理想计量器具。

产品概述功能特点□ 合相正反向分时计量有功电能、无功电能、有功需量。

□ 分相正反向计量有功电能。

□ 合相正反向计量有功最大需能。

□ 有功电能计量精确，长期工作不需调校。

□ 电压、电流、功率测量功能。

□ 具有阶梯计费功能，阶梯起始电量和电价可设。

□ 年时区、费率时段、费率电价可设置功能。

□ 具有远程费控功能。

□ 数据储存功能：存储上12个结算日电量及其他重要数据。

□ 定时冻结：存储12次指定时刻、事件间隔的电量等数据。

□ 瞬时冻结：可接收瞬时冻结命令，冻结电量等数据，存储最后3次数据。

□ 约定冻结：再新老两套费率/时段转换、阶梯电价转换或电力公司认为有特殊需求时，冻结转换时刻的电能量以及其他重要数据。

□ 日冻结：冻结每天零点或设定时刻的电量等数据，可存储2个月的数据量。

□ 负荷记录：记录多项运行参数，记录项、间隔时间、起始时间可设置。

□ 事件记录功能。

□ 事件主动上报功能。

□ 具有红外、RS485通讯接口。

□ 广播校时不要求应答，仅当从站的日历和时钟与主站的时差在±5min 以内时执行校时命令，每天只允许校对一次。

□ 信息采用LCD 显示方式，显示带背光功能。

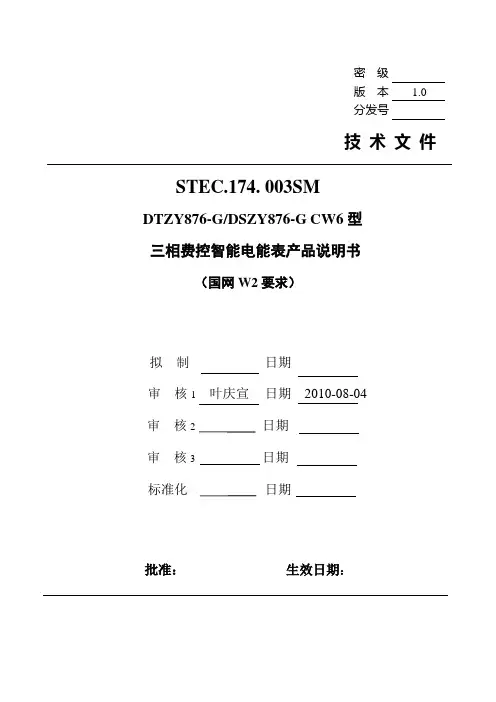

密级版本 1.0分发号技术文件STEC.174. 003SMDTZY876-G/DSZY876-G CW6型三相费控智能电能表产品说明书（国网W2要求）拟制日期审核1叶庆宣日期2010-08-04审核2日期审核3日期标准化日期批准：生效日期：目录1．产品介绍 (1)2. 功能特点 (1)3. 技术指标 (3)4. 外形说明 (5)5. 安装及接线 (7)6. 运输贮存 (10)7. 售后服务 (10)附录A 内部参数及状态(控制)字说明 (11)附录B 红外遥控器使用说明 (14)附录C 功能附录表 (15)附录D 无线通信模块说明 (30)1．产品介绍DTZY876-G/DSZY876-G CW6型三相费控智能电能表是采用大规模集成电路，基于嵌入式软硬件开发平台而专门设计的新一代网络远程费控智能电能表。

采用了微电子技术、计算机芯片技术、现代通信技术等当今最先进的技术，支持GPRS/GSM/CDMA等公用无线通信网络技术。

通过与电力负荷管理主站系统配合使用，可实现远程抄表、负荷控制、数据转发、异常告警等功能。

应用数字采样处理技术及SMT工艺，广泛地适用于大客户用电服务现场，是电力营销自动化系统中具有较高实用价值的网络化智能电表。

该表性能指标符合GB/T 17215.321-2008《交流电测量设备特殊要求第21部分：1级和2级静止式有功电能表》、GB/T17215.322-2008《交流电测量设备特殊要求第22部分：0.2S级和0.5S级静止式有功电能表》、GB/T17215.323-2008《交流电测量设备特殊要求第23部分：2S级和3S级静止式无功电能表》和DL/T 614–2007《多功能电能表》标准，其通信符合DL/T645–2007《多功能电能表通信协议》的要求，并兼容DL/T645–1997《多功能表通信规约》的要求，可根据功能定制需求符合多功能电能表的各项技术要求。

其远程通信协议符合Q／GDW 376.1-2009《电力用户用电信息采集系统通信协议：主站与采集终端通信协议》等要求；售电系统主站与电能表数据交互的安全性和完整性由严格的安全认证来保障，安全认证所涉及的数据结构和操作流程符合Q/GDW 365-2009《智能电能表信息交换安全认证技术规范》对费控电能表的各项技术要求。

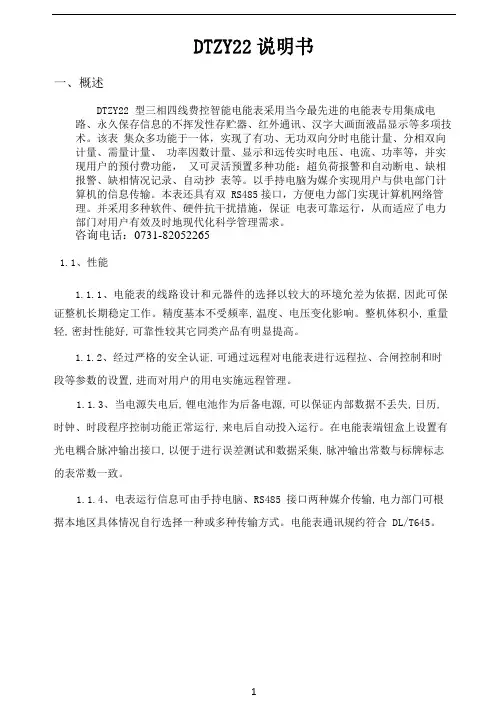

DTZY22-Z型长沙浩宁电子科技有限公司咨询电话：************* DTZY22-Z型三相国网远程费控智能电表说明书年月日编制：＿＿＿＿＿审核：＿＿＿＿＿批准：＿＿＿＿＿目录一、概述 (3)1.1、性能 (3)二、规格与主要技术参数： (4)2.1、规格 (4)2.2、主要技术参数： (5)三、计量 (7)3.1、计量功能 (7)3.2、电压监测功能 (9)3.3、电流监测功能 (10)四、功能 (11)4.1、报警功能 (11)4.2、断电控制 (11)4.3、开盖报警 (11)4.4、停电 (11)4.5、时段控制 (11)4.6、自动结算功能 (11)4.7、数据冻结功能 (12)4.8、事件记录功能 (12)4.9、通讯功能 (13)五、电表使用方法 (15)5.1、调整、校验 (15)5.2、安装 (15)5.3、抄表 (18)5.4、更换电池 (18)5.5、最大需量清零 (19)六、显示 (20)6.1、显示画面符号定义 (20)6.2、键显画面 (21)6.3、故障报警显示 (24)七、通讯 (26)八、运输贮存与保证期限........................-26-8.1、运输.. (26)8.2、贮存 (26)8.3、修理及更换 (26)一、概述DTZY22-Z型费控智能采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双RS485接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

三相四线费控智能电能表使用说明书三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安能测量四象限定义参考下图，其参考矢量是电流矢量（取向右为正方向）。

电压矢量U 随相角φ改变方向。

电压U 和电流I 间的相角φ在数学意义上取正（逆时针方向）。

图：电能测量四象限定义 3.1.2 电能计量功能电表可计量如下电能资料：分时计量功能，即可按相应的时段分别累计、存储总、尖、峰、平、谷有功电能、无功电能；分别计量正反向有功、无功分相电能。

所有电能资料均可存储当前及最近12 个月的数据，显示当前及上月、上上月的资料。

其中：四象限无功电能除能分别记录、显示外，还可通过软件编程，实现组合无功 1 和组合无功 2 的计算、记录、显示。

（注：循环显示组合无功 1 和组合无功2，但可按显和采集四象限无功量）。

分相正、反向有功无功电能，对三相四线来讲，是指A、B、C 三相各相的正、反向有功无功电能；对三相三线来讲，是指AB、BC 相各相的正、反向有功无功电Ù三相四线费控智能电能表使用说明书- 8 - 能。

三相费控智能电能表DT(S)ZY71/DTZY71-Z/ DT(S)ZY71-G DT(S)ZY71/DTZY71-Z/DT(S)ZY71-G/DTZY71-J型三相费控智能电能表使用说明书江苏林洋能源股份有限公司Jiangsu Linyang Energy Co.,Ltd.1 概述1.1 产品介绍DT(S)ZY71/DTZY71-Z/DT(S)ZY71-G/DTZY71-J型三相费控智能电能表系列产品适用于三相有功、无功电能计量。

我们对该型号表进行了大量的可靠性冗余设计，较好的符合了目前国内的电网状况。

各项技术指标符合《GB/T 17215.321-2021》、《GB/T 17215.323-2008》、《GB/T 17215.211-2021》、《GB/T 17215.301-2007》、《GB/T 15284-2002》、《DL/T 614-2007》、《DLT 698.45-2017》、Q/GDW10354-2020、Q/GDW10356-2020等国家标准以及行业标准。

DT(S)ZY71/DTZY71-Z/DT(S)ZY71-G/DTZY71-J型系列产品结合了林洋科技在我国电能表行业多年的设计开发及大量的现场运行经验，采用现代微电子技术、计算机技术、电测量技术及高精度计量芯片，数据通信技术以及先进的SMT制造工艺研制而成，是完全按照国家电网公司要求定制的一款新型智能电能表。

具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点。

可广泛应用于电力行业的电能测量及用电自动化管理领域。

1.2 工作原理电能表工作时，A、B、C三相电压、电流经取样电路分别取样后，送到计量芯片进行处理，CPU将处理过的数据根据需要送至显示部分、通信部分等数据输出单元。

2 规格3 技术指标3.1 功率消耗（参比条件下）每相电压回路：≤1.5W、6VA；每相电流回路：基本电流（小于10A）≤0.2VA，基本电流（大于10A）≤ 0.4VA。

#1级三相费控智能电能表（载波远程开关内置）1级三相费控智能电能表(载波/远程/开关内置) 补充协议（一）总则1.1本技术规范适用于株洲电业局公变三相用户的1级三相费控智能电能表(载波/远程/开关内置)。

1.2供方提供的电能表应具有国家技术监督局颁发的“计量器具制造许可证”。

1.3供方提供的产品必须是成熟的产品，不应是正在开发的产品。

1.4供方应具有全电子表的生产、调试、培训和维修服务的能力。

1.5供方提供的电能表应遵守国家电网公司系统的通用技术规范，满足下列规范的要求：Q/GDW 354-2009《智能电能表功能规范》Q/GDW 356-2009《三相智能电能表型式规范》Q/GDW 361-2009《1级三相智能电能表（载波）技术规范》Q/GDW 365-2009《智能电能表信息交换安全认证技术规范》（二）补充要求以下未提及的参数均应满足国家电网公司招标技术规范推荐或默认参数要求。

一、技术要求1、电流规格要求：三相智能电能表(载波/远程/开关内置)：参比电流：5（60）A 1.5（6）A2、（单相智能电能表）能测量、记录、显示当前电能表的电压、电流（包括零线电流,但零线电流不参和电能计算）、功率、功率因数等运行参数。

测量误差（引用误差）不超过±1％。

二、功能要求1、阶梯电价功能单相智能表、1级三相载波智能表应支持阶梯电价功能。

2、报警功能2.1当电能表运行出现故障时，显示应停留在该异常代码上，并同时进行光报警。

报警事件类型见表1。

2.2当用电参数（失压、电流严重不平衡、断相、逆相序等）超过限值时，有明显光报警，并在循显和按显第一屏显示异常代码，报警事件类型见表2。

表1 故障报警方式报警事件类型显示代码闪烁是否需要光报警门限值控制回路错误Err－01 / 是/ESAM错误Err－02 / 是/时钟故障Err－08 / 是/认证错误Err－10 / 是/修改密钥错误Err－16 / 是/表2 事件报警方式报警事件类型显示代码闪烁是否需要光报警门限值时钟电池欠压Err－04 电池1闪烁是/停电抄表电池欠压/ 电池2闪烁是/ 开表盖/ 是/开端钮盖/ 是/失压/ 对应电压标识闪烁是参考《智能电能表功能规范》欠压/ 是≤85%Un过压Err－53 是≥115%Un断相Err－52 对应电压和电流标识消失是参考《智能电能表功能规范》失流对应电流标识闪烁是参考《智能电能表功能规范》过流是≥120%Imax 过载Err－51 是≥120%UnImax 潮流反向Err－56 显示负号及反向字段是电压逆相序逆相序字段闪烁是电流逆相序是电压不平衡是电流不平衡是总功率因数超下限Err－54 是电流严重不平衡Err－52 是超有功需量Err－55 是3、（单、三相智能电能表+内置开关）费控功能通过本地红外掌机和主站远程控制命令两种方式使电能表实现跳合闸，跳闸延时时间设为“0”。

以下是三相四线远程费控电能表的说明书：
1. 产品概述
三相四线远程费控电能表是一种智能化的电表，具有远程费控功能，可以通过网络远程读取电表数据，实现远程计费、远程管理等功能。

该电能表具有多种功能和特点，如高精度测量、多种通讯方式、远程费控等。

2. 产品特点
-高精度测量：该电能表采用高精度的测量元件，能够实现高精度的测量和显示。

-多种通讯方式：该电能表支持多种通讯方式，如RS485、MODBUS、TCP/IP等，方便用户进行数据传输和远程管理。

-远程费控：该电能表具有远程费控功能，用户可以通过网络远程读取电表数据，实现远程计费、远程管理等功能。

-多种功能：该电能表还具有多种功能，如电压、电流、功率、功率因数等测量和显示功能，以及过载、过压、欠压等保护功能。

3. 安装和接线
三相四线远程费控电能表的安装和接线需要按照说明书要求进行，一般包括以下步骤：
-安装电能表：根据说明书要求，选择合适的安装位置，安装电能表。

-接线：将电能表的接线端子按照说明书要求进行接线。

-调试：完成接线后，进行调试，检查电能表是否正常工作。

4. 注意事项
-在安装和接线过程中，需要注意安全，避免电击和短路等危险。

-在使用该电能表进行实验时，需要进行充分的培训和学习，熟悉实验方法和注意事项。

-在使用该电能表进行远程费控时，需要进行充分的培训和学习，熟悉远程费控的操作方法和注意事项。

以上是三相四线远程费控电能表的说明书。

在使用该电能表时，需要严格按照说明书要求进行操作，确保安全可靠，并进行必要的培训和学习，熟悉实验方法和注意事项。

三相费控智能电能表说明书名称：三相费控智能电能表系列：智能电能表型号：DTZY1122-Z一、产品概述:三相费控智能电能表是采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的具有国际先进水平的仪表。
