绝缘导线载流量计算表也就是说，这个家庭总的电流值为17A。
则总闸空气开关不能使用16A，应该用大于17A 的。
估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表53可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
各规格铜线的负载电流量十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算.解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。

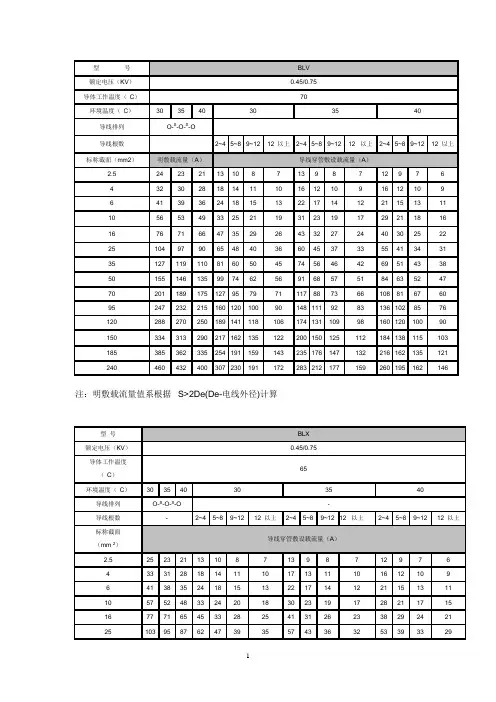

注：明敷载流量值系根据S>2De(De-电线外径)计算注：明敷载流量值系根据S>2De(De-电线外径)计算注：明敷载流量值系根据 S>2De(De-电线外径)计算注 1.本电线的聚氯乙烯绝缘中加了耐热增塑剂，线芯允许工作温度可达105℃，适用于高温场所，但要求电线接头用焊接或绞接后表面锡la处理。
电线实际允许工作温度还取决于电线与电线及电器接头的允许温度，当接头允许温度为95℃时，表中数据应乘以0.92，85℃时应乘以0.84。
2.BLV-105型铝芯耐热线的载流量可按表中的数据乘以0.78。
3.本表中载流量数据系编者经计算得出，仅供参考。
注：明敷载流量值系根据S>2De(De-电线外径)计算注：明敷载流量值系根据S>2De(De-电线外径)计算聚氯乙烯绝缘电线穿塑料管敷设的载流量（θn=70℃）n注：1.目前BXF型铜芯只生产≤95mm2规格。
2.表中代号G为焊接钢管（又称“低压流体输送用焊接钢管”），管径指内径（GB3092-82《低压流体输送焊接钢管》），DG为电线管，管径指外径（GB3640-83《普通碳素钢电线套管》）。
3.括号中管径为51mm的电线管不推荐使用，因为管壁太薄，弯曲时容易破裂。
4.表中管径适用于：直管≤30m：一个弯≤20m：二个弯≤15m：三个弯≤8m，超长应设拉线盒：或将管径放大一级。
橡皮绝缘电线穿塑料管敷设的载流量（θn=65℃）注 1、目前BXF型铜芯只生产≤95mm2规格。
2、硬塑料管规格为轻型管，管径指内径，鸿雁电器公司生产无增塑料刚性PVC管，亦相当于重型管并符合IEC614标准，穿管标准见第十章。
3、表中管径适用于：直管≤30m；一个弯≤20m；二个弯≤15m；三个弯≤8m；超长应设拉线盒或增大一级管径。
橡皮绝缘电线明敷的载流量（θn=65℃）单位：A注目前BLXF型铝芯只生产2.5—185mm2规格，BXF型铜芯只生产小于95mm2规格。
电缆载流量对照表SANY GROUP system office room 【SANYUA16H-SANYHUASANYUA8Q8-SANYUA16电缆载流量对照表电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。
由表53可以看出：倍数随截面的增大而减小。
(2)“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
(3)“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
(4)“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
(5)计算电缆载流量选择电缆（根据电流选择电缆）：(6)导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

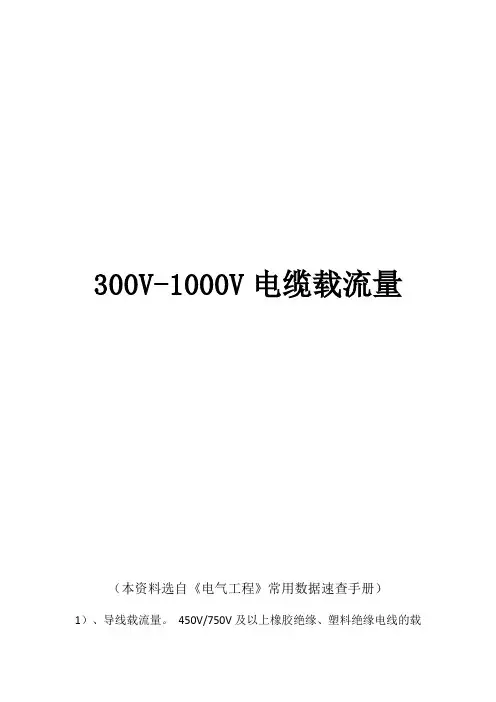

300V-1000V电缆载流量（本资料选自《电气工程》常用数据速查手册）1）、导线载流量。
450V/750V及以上橡胶绝缘、塑料绝缘电线的载流量。
BVVB型、BLVVB型、RVVB型电线载流量见表8-24。
（2）、450V/750V及以下橡胶绝缘电力电缆的载流量。
通用橡套软电缆的载流量见表8-25。
（3）、1KV聚氯乙烯绝缘电力电缆的载流量。
1KV聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆载流量见表8-26。
（4）防火电缆的载流量。
1、阻燃电缆的载流量。
1）B、R系列阻燃电线、电缆的载流量见表8-27。
2）交联聚氯乙烯绝缘阻燃电力电缆的载流量见表8-28、表8-29，短路电流见表8-30。
3）聚氯乙烯绝缘阻燃电力电缆的载流量见表8-31。
（5）耐火电缆的载流量。
1）聚氯乙烯绝缘耐火电缆的载流量见表8-32。
2）BV-105型耐热聚氯乙烯绝缘铜芯电线的载流量见表8-33。
3）BTTQ、BTTVQ系列耐火电缆技术数据见表8-34。
4）BTTZ、BTTVZ 系列耐火电缆技术数据见表8-35。
5）NH-YYJV系列耐火电力电缆技术数据见表8-36——8-38。
（6）表8-39。
聚氯乙烯绝缘低烟低卤阻燃电力电缆的载流量。
（7）表8-40。
交联聚氯乙烯绝缘低烟无卤阻燃电力电缆的载流量。
目录表8-24 BVVB型、BLVVB型、RVVB型电线载流量错误!未定义书签。
450V/750V及以下橡胶绝缘电力电缆的载流量错误!未定义书签。
通用橡套软电缆的载流量见表8-25错误!未定义书签。
YQ、YQW、YHQ、型/ A 错误!未定义书签。
YZ、YZW、YHZ型/ A 错误!未定义书签。
YC YCW YHC型/ A 错误!未定义书签。
、1KV聚氯乙烯绝缘电力电缆的载流量错误!未定义书签。
表VV22、VLV22型聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆载流量。
错误!未定义书签。
VV22、VLV22单芯错误!未定义书签。
VV22 错误!未定义书签。
300V-1000V电缆载流量（本资料选自《电气工程》常用数据速查手册）1）、导线载流量。
450V/750V及以上橡胶绝缘、塑料绝缘电线的载流量。
BVVB型、BLVVB型、RVVB型电线载流量见表8-24。
（2）、450V/750V及以下橡胶绝缘电力电缆的载流量。
通用橡套软电缆的载流量见表8-25。
（3）、1KV聚氯乙烯绝缘电力电缆的载流量。
1KV聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆载流量见表8-26。
（4）防火电缆的载流量。
1、阻燃电缆的载流量。
1）B、R系列阻燃电线、电缆的载流量见表8-27。
2）交联聚氯乙烯绝缘阻燃电力电缆的载流量见表8-28、表8-29，短路电流见表8-30。
3）聚氯乙烯绝缘阻燃电力电缆的载流量见表8-31。
（5）耐火电缆的载流量。
1）聚氯乙烯绝缘耐火电缆的载流量见表8-32。
2）BV-105型耐热聚氯乙烯绝缘铜芯电线的载流量见表8-33。
3）BTTQ、BTTVQ系列耐火电缆技术数据见表8-34。
4）BTTZ、BTTVZ系列耐火电缆技术数据见表8-35。
5）NH-YYJV 系列耐火电力电缆技术数据见表8-36——8-38。
（6）表8-39。
聚氯乙烯绝缘低烟低卤阻燃电力电缆的载流量。
（7）表8-40。
交联聚氯乙烯绝缘低烟无卤阻燃电力电缆的载流量。
目录表8-24 BVVB型、BLVVB型、RVVB型电线载流量..... 错误!未定义书签。
450V/750V及以下橡胶绝缘电力电缆的载流量.......... 错误!未定义书签。
通用橡套软电缆的载流量见表8-25................ 错误!未定义书签。
YQ、YQW、YHQ、型 / A ....................... 错误!未定义书签。
YZ、YZW、YHZ型 / A ......................... 错误!未定义书签。
YC YCW YHC型 / A ........................... 错误!未定义书签。
注：明敷载流量值系根据S>2De(De-电线外径)计算注：明敷载流量值系根据S>2De(De-电线外径)计算注：明敷载流量值系根据 S>2De(De-电线外径)计算注 1.本电线的聚氯乙烯绝缘中加了耐热增塑剂，线芯允许工作温度可达105℃，适用于高温场所，但要求电线接头用焊接或绞接后表面锡la处理。
电线实际允许工作温度还取决于电线与电线及电器接头的允许温度，当接头允许温度为95℃时，表中数据应乘以0.92，85℃时应乘以0.84。
2.BLV-105型铝芯耐热线的载流量可按表中的数据乘以0.78。
3.本表中载流量数据系编者经计算得出，仅供参考。
注：明敷载流量值系根据S>2De(De-电线外径)计算注：明敷载流量值系根据S>2De(De-电线外径)计算聚氯乙烯绝缘电线穿塑料管敷设的载流量（θn=70℃）橡皮绝缘电线穿钢管敷设的载流量（θn=65℃）注：1.目前BXF型铜芯只生产≤95mm2规格。
2.表中代号G为焊接钢管（又称“低压流体输送用焊接钢管”），管径指内径（GB3092-82《低压流体输送焊接钢管》），DG为电线管，管径指外径（GB3640-83《普通碳素钢电线套管》）。
3.括号中管径为51mm的电线管不推荐使用，因为管壁太薄，弯曲时容易破裂。
4.表中管径适用于：直管≤30m：一个弯≤20m：二个弯≤15m：三个弯≤8m，超长应设拉线盒：或将管径放大一级。
橡皮绝缘电线穿塑料管敷设的载流量（θn=65℃）注 1、目前BXF型铜芯只生产≤95mm2规格。
2、硬塑料管规格为轻型管，管径指内径，鸿雁电器公司生产无增塑料刚性PVC管，亦相当于重型管并符合IEC614标准，穿管标准见第十章。
3、表中管径适用于：直管≤30m；一个弯≤20m；二个弯≤15m；三个弯≤8m；超长应设拉线盒或增大一级管径。
橡皮绝缘电线明敷的载流量（θn=65℃）单位：A注目前BLXF型铝芯只生产2.5—185mm2规格，BXF型铜芯只生产小于95mm2规格。

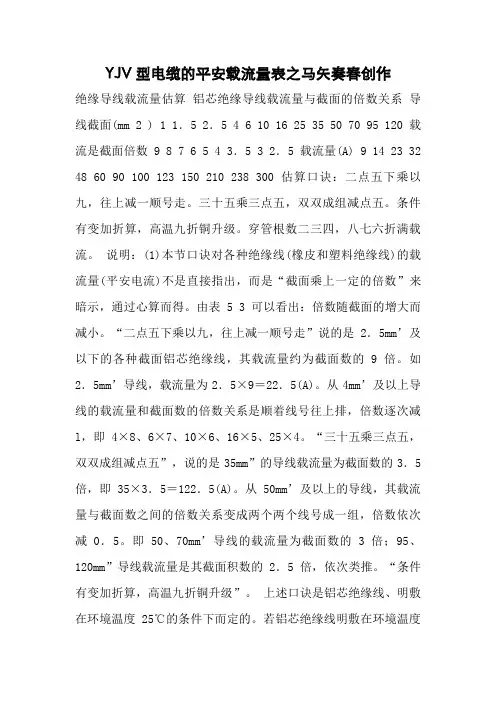

YJV型电缆的平安载流量表之马矢奏春创作绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120 载流是截面倍数 9 8 7 6 5 4 3．5 3 2．5 载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300 估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(平安电流)不是直接指出，而是“截面乘上一定的倍数”来暗示，通过心算而得。
由表 5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变成两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

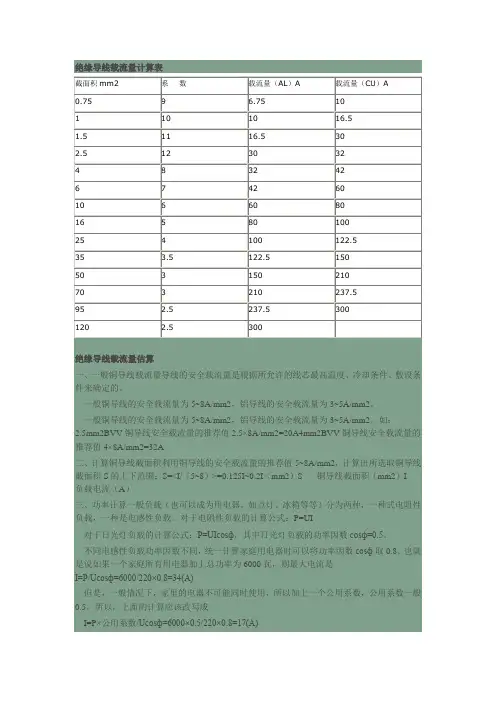

绝缘导线载流量计算表一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
