各类电线的大概 载流量计算 与 对照表

最新电缆载流量对照表大全 98482017-10-31 22:38:34 来源: 胜华电气编辑: Andy对用户如何选择哪种电力电缆型号要了解各项参数，下面胜华电气将介绍常见的几种电力电缆载流量，数据仅供参考，具体标准按照各个电缆厂提供数据为准。

一、0.6/1KV聚氯乙烯绝缘电力电缆的载流量，常用型号VV22、VLV22型聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆载流量注：载流量计算条件1. 线芯长期工作温度：70°；2. 环境温度：25° ；3. 埋地深度： 1000mm;4. 土壤热阻系数：1.0m.°C/W;5. 线芯轴间距离： S=2D二、常见BVVB型、BLVVB型、RVVB型电线载流量三、通用橡套软电缆的载流量（450V/750V及以下橡胶绝缘电力电缆YQ、YQW、YHQ、YC、YCW、YHC型号的载流量）注： 1 中性线截面面积同主线芯面积。

2.3 芯电缆中一根线芯不载流时，其流量按2芯电缆数据。

四、阻燃电线电缆的载流量。

1）B、R系列阻燃电线电缆的载流量更多看下载资料。

五、最常用的交联聚氯乙烯绝缘电力电缆的载流量，ZR-YJV电力电缆载流量表更多规格型号下载资料。

六、高压交联聚氯乙烯绝缘阻燃电力电缆的载流量表，ZR-YJV、ZR-YJLV更多多芯载流量请下载资料。

七、矿物质绝缘电缆载流量表，BTTZ铜芯铜护套氧化镁矿物质绝缘电缆载流量表如下以上仅胜华电气根据电缆30年制造经验提供电缆载流量参数，仅供参考，要使用哪个型号的电缆参数还是以电缆厂提供为准，这样避免了电缆使用过程中因参数不对不必要麻烦，更多电缆载流量参数表可以下载资料。

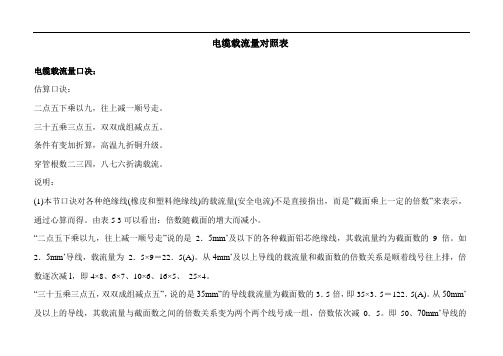

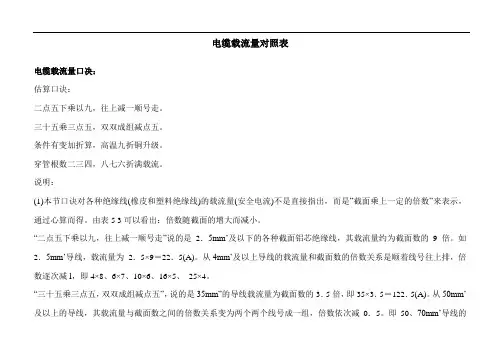

电缆载流量对照表电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

如16mm’铜线的载流量，可按25mm2铝线计算。

计算电缆载流量选择电缆（根据电流选择电缆）：导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

各种导线的载流量通常可以从手册中查找。

但利用口诀再配合一些简单的心算，便可直接算出，不必查1. 口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二，25、35，四、三界，.70、95，两倍半。

电缆电容量对照表
以下是一些常见的国标电缆载流量对照表，仅供参考。

请注意，不同地区和应用可能存在差异，因此在选择电缆时应遵循具体的规范和标准。

1. 铜芯电缆载流量对照表（单位：安培）
· 1.5平方毫米：13A
· 2.5平方毫米：18A
· 4平方毫米：25A
· 6平方毫米：32A
· 10平方毫米：45A
· 16平方毫米：60A
· 25平方毫米：80A
· 35平方毫米：100A
· 50平方毫米：125A
· 70平方毫米：155A
· 95平方毫米：185A
· 120平方毫米：220A
2. 铝芯电缆载流量对照表（单位：安培）
· 16平方毫米：48A
· 25平方毫米：65A
· 35平方毫米：85A
· 50平方毫米：105A
· 70平方毫米：130A
· 95平方毫米：160A
· 120平方毫米：190A
· 150平方毫米：220A
· 185平方毫米：255A
· 240平方毫米：300A
· 300平方毫米：355A
· 400平方毫米：420A
以上仅为一些常见电缆规格的载流量对照表，实际选择和应用时请参考相关的国家标准和电气设计规范，并根据具体情况进行合理选择。

电缆载流量对照表大全-ctlefr线缆载流
表

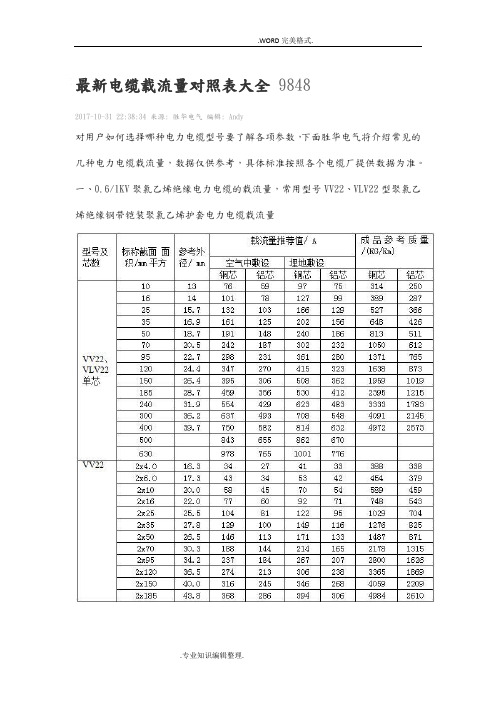

最新电缆载流量对照表大全9848
注：载流量计算条件
1.线芯长期工作温度：70°；
2.环境温度：25°；
3.埋地深度：1000mm;
4.土壤热阻系数：1.0m.°C/W;
5.线芯轴间距离：S=2D
二、常见BVVB型、BLVVB型、RVVB型电线载流量
三、通用橡套软电缆的载流量（450V/750V及以下橡胶绝缘电力电缆YQ、YQW、YHQ、YC、YCW、YHC型号的载流量）
注：1中性线截面面积同主线芯面积。

2.3芯电缆中一根线芯不载流时，其流量按2芯电缆数据。

四、阻燃电线电缆的载流量。

1）B、R系列阻燃电线电缆的载流量
更多看下载资料。

5、最常用的交联聚氯乙烯绝缘电力电缆的载流量，ZR-YJV电力电缆载流量表更多规格型号下载材料。

六、高压交联聚氯乙烯绝缘阻燃电力电缆的载流量表，ZR-YJV、ZR-YJLV更多多芯载流量请下载资料。

电缆载流量计算对照表
10.6/1KV聚氯乙烯绝缘电力电缆载流量
常用型号VV22、VLV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆载流量
注：以上电缆载流量计算条件
1. 线芯长期工作温度：70℃；
2. 环境温度：25℃ ；
3. 埋地深度：1000mm;
4. 土壤热阻系数：1.0m.℃/W;
5. 线芯轴间距离：S=2D
2.YJV、YJV、YJLV电缆1~3芯额定电压0.6/1kv-1.8/3kv电缆载流量表
注：表中计算值为铜芯载流量。

铝芯载流量为铜芯的1/1.29倍
+1、3+2、4+1、4芯、5芯YJV、YJY、YJLV、YJLY（包括钢带铠装）0.6/1kv~1.8/3kv电缆载流量：
注：表中给出计算值是铝芯载流量，铜芯栽流量为铝芯的
1.29倍
YJV、YJY、YJV22额定电压在6/6、6/10kv电缆载流量
YJV、YJY、YJV22电压等级8.7/10、8.7/15kv电缆载流量表：
3 常见BV线、BVVB型、BLVVB型、RVVB型电线载流量
BV线载流量
4 通用橡套软电缆的载流量（450V/750V及以下橡胶绝缘电力电缆YQ、YQW、YHQ、YC、YCW、YHC型号的载流
5 阻燃电线电缆载流量
1）B、R系列阻燃电线电缆的载流量
6 ZR-YJV电力电缆载流量表
7 高压交联聚氯乙烯绝缘阻燃电力电缆的载流量表，ZR-YJV、ZR-YJLV
8矿物质绝缘电缆载流量表，BTTZ铜芯铜护套氧化镁矿物质绝缘电缆载流量表。

电缆载流量对照表大全电缆是电力传输的重要设备，选择合适的电缆型号对于电力系统的安全和稳定运行至关重要。

下面介绍常见电力电缆的载流量，供用户参考。

但需要注意的是，具体标准还需按照各个电缆厂提供的数据为准。

一、0.6/1KV聚氯乙烯绝缘电力电缆的载流量，常用型号为VV22、VLV22型。

其中，VV22是聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，其载流量需要满足以下条件：线芯长期工作温度为70℃，环境温度为25℃，埋地深度为1000mm，土壤热阻系数为1.0m.℃/W，线芯轴间距离为S=2D。

二、常见的BVVB型、BLVVB型、RVVB型电线的载流量也需要考虑。

其中，BVVB型电线的载流量需要满足中性线截面面积同主线芯面积，BLVVB型、RVVB型电线的载流量需要按照2芯电缆数据计算，当一根线芯不载流时，其流量按2芯电缆数据计算。

三、通用橡套软电缆的载流量需要考虑450V/750V及以下橡胶绝缘电力电缆YQ、YQW、YHQ、YC、YCW、YHC 型号的载流量。

其中，1中性线截面面积同主线芯面积，2、3芯电缆中一根线芯不载流时，其流量按2芯电缆数据计算。

四、阻燃电线电缆的载流量需要考虑B、R系列阻燃电线电缆的载流量。

具体载流量参数请参考相关资料。

五、最常用的交联聚氯乙烯绝缘电力电缆的载流量需要参考ZR-YJV电力电缆载流量表。

具体载流量参数请参考相关资料。

六、高压交联聚氯乙烯绝缘阻燃电力电缆的载流量需要参考ZR-YJV、ZR-YJLV电力电缆载流量表。

具体载流量参数请参考相关资料。

七、矿物质绝缘电缆的载流量需要参考BTTZ铜芯铜护套氧化镁矿物质绝缘电缆载流量表。

具体载流量参数请参考相关资料。

需要注意的是，以上载流量参数仅供参考，具体标准还需按照各个电缆厂提供的数据为准，以确保电缆使用过程中参数正确，避免不必要的麻烦。

更多电缆载流量参数表可以参考相关资料。

最全电缆载流量和对照表（值得收藏）！铜芯线的压降与其电阻有关。

其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。

其线损计算公式：P=V×AP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5> 20安培=4400千瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5> 30安培=6600千瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5> 50安培=11000千瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/40 0...还有非我国标准如：2.0铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。

最全电线载流量对照表电线载流量因电线规格和种类而不同，电工学习网小编将BLV绝缘电线载流量、BLX绝缘电线载流量、BV-10耐热绝缘电线载流量、BV-10耐热聚氯乙烯电线载流量、BVV/BVVB绝缘电线载流量、BV绝缘电线载流量、BX绝缘电线载流量、聚氯乙烯绝缘电线载流量、橡胶绝缘电线载流量汇总在本文，供电工学习网的朋友们使用。

BLV绝缘电线明敷及穿线管时持续载流量对照表注：明敷载流量值系根据S>2De(De为电线外径)计算BLX绝缘电线明敷及穿线管时持续载流量对照表注：明敷载流量值系根据S>2De(De为电线外径)计算BV-105耐热绝缘电线明敷及穿线管时持续载流量对照表注：明敷载流量值系根据S>2De(De为电线外径)计算BV-105耐热聚氯乙烯绝缘电线的载流量对照表注1：本电线的聚氯乙烯绝缘中加了耐热增塑剂，线芯允许工作温度可达105℃，适用于高温场所，但要求电线接头用焊接或绞接后表面锡处理。

电线实际允许工作温度还取决于电线与电线及电器接头的允许温度，当接头允许温度为95℃时，表中数据应乘以0.92，85℃时应乘以0.84。

注2：BLV-105型铝芯耐热线的载流量可按表中的数据乘以0.78。

注3：本表中载流量数据系云南昌晖仪表制造有限公司经计算得出，仅供参考。

BVV、BVVB绝缘电线穿管暗敷时持续载流量BVV、BVVB绝缘电线明敷时持续载流量BV绝缘电线明敷及穿管时时持续载流量注：明敷载流量值系根据S>2De(De为电线外径)计算BX绝缘电线明敷及穿管时时持续载流量注：明敷载流量值系根据S>2De(De为电线外径)计算聚氯乙烯绝缘电线穿钢管敷设的载流量（θn=70℃）聚氯乙烯绝缘电线穿塑料管敷设的载流量（θn=70℃）聚氯乙烯绝缘电线明敷的载流量（θn=70℃）单位：A橡皮绝缘电线穿钢管敷设的载流量（θn=65℃）注1：目前BXF型铜芯只生产≤95mm2规格。

常用电缆载流表大全，全面汇总，值得收藏！关于电线电缆的载流情况，一直都是电力人员讨论的对象，虽然我们是做弱电的，但是在项目中时常也遇到关于供电电缆的载流计算，本期我们来做个总结，详细了解关于各种常用电缆载流量。

01BVVB型、BLVVB型、RVVB型电线载流量02通用橡套软电缆的载流量通用橡套软电缆的载流量见表：031KV聚氯乙烯绝缘电力电缆的载流量1KV聚氯乙烯绝缘电力电缆的载流量VV22、VLV22型聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆载流量。

载流量计算条件1.线芯长期工作温度：70°；2. 环境温度：25° ；3. 埋地深度：1000mm;4. 土壤热阻系数：1.0m.°C/W;5. 线芯轴间距离：S=2D04防火电缆载流量（1）R系列阻燃电线电缆的载流量见表300/500V，300（V）是指电缆能长时间承受的供电电源的上限电压，500V是指电缆能短时间承受的供电电源的电压，保证短时间内不会破坏电缆的绝缘。

此规格适用于单相电压下的电缆。

（2）交联聚氯乙烯绝缘电力电缆的载流量见表与短路电流见表①交联聚氯乙烯绝缘阻燃电力电缆的载流量载流量计算条件A、环境温度：25°C;B、土壤热阻系数；P=1.0°C、m/W;C、埋地敷设深度：1000mm;D、导体温度：导体长期运行温度为90°C;E、电缆敷设轴间中心距 S=2D（3）高压交联聚氯乙烯绝缘阻燃电力电缆的载流量（4）交联电缆导体短路电流（短路时间为1S)所有截流量单位为：A文章来源：弱电行业网，版权归原作者所有，如涉及作品版权问题，请及时与我们联系删除，谢谢！。
