《电路与电子技术基础》第八章参考答案 第1页

习题八

8-1 什么是反馈？如何判断反馈的极性？

答：电路加入反馈以后，反馈信号削弱原来输入信号，使放大倍数下降的反馈称为负反

馈。判断负反馈多采用瞬时极性法，即将反馈网络与放大电路断开，然后假定输入有一个增

量变化，再看反馈信号的变化是导致净输入增加还是减小，若使得净输入减小就是负反馈，

否则是正反馈。

8-2 如何判断电压反馈和电流反馈？如何判断串联反馈和并联反馈？

答：判断电压反馈还是电流反馈是从输出端去看，若反馈与输出位于三极管的同一个极

是电压反馈，否则是电流反馈。

判断串联、并联反馈是从输入端来看，若反馈信号是以电压形式串联在输入回路中，并

且与输入信号叠加在一起决定净输入，则是串联反馈；并联反馈则是并接在输入回路中，且

是以电流的形式与输入信号进行叠加以决定净输入的大小。

8-3 为了使反馈效果好，对信号源内阻Rs和负载电阻RL有何要求？

答：为了使反馈得效果更好对信号源的内阻Rs的要求是越小越好，而对RL的要求则是

越大越好。

8-4 对下面的要求，如何引入反馈

（1）要求稳定静态工作点；

（2）要求输出电流基本不变，且输入电阻提高；

（3）要求电路的输入端向信号源索取的电流较小；

（4）要求降低输出电阻；

（5）要求增大输入电阻。

答：（1）要稳定静态工作点，必须引入直流负反馈；

（2）要求输出电流基本不变，且输入电阻提高，应该引入电流串联负反馈；

（3）要求电路的输入端向信号源索取的电流较小就应该使输入电阻增大，增大输入

电阻的方法是引入串联负反馈；

（4）要求降低输出电阻应该引入的反馈是电压负反馈；

（5）要求增大输入电阻可以通过引入串联负反馈来实现。

8-5 电路如题图8-1所示。判断电路引入了什么性质的反馈（包括局部反馈和级间反

馈：正、负、电流、电压、串联、并联、直流、交流）。

答：对于图(a)，R3将输出电流采样，以电压的形式反馈到输入回路中，且不仅对直流

进行反馈也对交流进行反馈，并根据瞬时极性法可以知道是负反馈，故该电路是一直流/交

流、电流、串联负反馈。

对于图(b)，R3是将输出电压反馈到输入回路中，并可判断是负反馈，由此可知，该电

路是一直流/交流、电压、串联负反馈。

对于图(c)，R3是反馈电阻，它采样的是输出电压，以并联的方式接入输入回路中，并

且也是对直流/交流都起到反馈作用，所以该电路是直流/交流、电压、并联负反馈。

对于图(d)，根据瞬时极性法知，当ui有一个增加时，uo减少，由于Ib=Ii-If，uo的减小

将会导致If的增大，反馈使得净输入Ib减小，所以是负反馈；又因为输出端与反馈端都连接

在第二级发射极，所以是电压反馈，将反馈信号并联在电路的输入端。由此可知该反馈网络

是一个直流/交流、电压、并联负反馈。

特别说明一点是，R3是级间反馈，而R5是本级内的反馈，它在级内产生一个直流/交流、

电压、串联负反馈。 《电路与电子技术基础》第八章参考答案 第2页

+UCC +UCC R2 R2 R1 + R1 + + RL Uo + Ui R3 Ui R3 RL Uo - - - - (a) (b) +UCC +UCC

R3 R2 R2 R4 R1 +

+ R1 RL Uo + + Ui R3 R5 RL Uo - - - - (c) (d) 题图8-1 习题8-5电路图 Ui

8-6 有一反馈电路开环放大倍数A=105，反馈网络的反馈系数为F=0.1，反馈组态为电

压并联负反馈，试计算：

（1）引入反馈后，输入电阻和输出电阻如何变化？变化了多少？

（2）闭环放大倍数稳定性提高了多少倍？若AdA为25%，问ffAdA为多少？

解：（1）由于并联负反馈会使输入电阻减小，其反馈后的电阻值rif与无反馈时的电阻

ri关系是：

45101.01011

1−≈×+=+=iiiifrrFArr

故输入电阻减小，且是无反馈时电阻值的万分之一。

电压反馈使输出电阻减小，其关系如下：

45101.01011

1−≈×+=+=oooofrrFArr

故输出电阻减小，且是无反馈时电阻值的万分之一。

（2）闭环时的放大倍数为

45101.01011

1−≈×+=+=rrrrfAAFAAA，放大倍数的稳定性提高了104倍。 因为AdA

AFAdA

ff+=11，所以若AdA为25% 则%0025.025.01.010115≈××+=ffAdA 《电路与电子技术基础》第八章参考答案 第3页

8-7 为什么在串联反馈中希望信号源内阻越小越好，而在并联反馈中希望信号源内阻

越大越好？

答：由于在串联负反馈中，净输入信号是电压，且使得输入电阻增大，因此信号源的内

阻越小，在输入端的有效输入（在放大电路的分压）就越大，而在并联负反馈中，净输入信

号是电流，并且并联负反馈使得输入电阻减小，所以信号源的内阻越大，在信号源内电阻的

分流越小，有效输入信号越大。

8-8 在深度负反馈条件下，闭环增益Af=1/F，Af的大小只取决于反馈网络的参数，而

与晶体管的参数无关，因此，凡深度负反馈电路都可以随便选择晶体管，你认为这种说法对

吗？为什么？ 答：这种说法不对。因为AFAAf+=1，只有在AF>>1时才有FAFAAf1=≈，一般F

的值比较小（F≤1），所以要满足AF>>1，必须使开路放大倍数A很大，而开环放大倍数取

决于三极管的放大倍数，所以深度负反馈电路的闭环放大倍数表面上看与A无关，但实质

是以开环放大倍数很大的情况下得到的结论，因此不能说随便可以选择晶体管，而且必须保

证有足够大的开环放大倍数才能使深度负反馈的公式得以成立。

合集下载

电工与电子技术习题7答案

电工与电子技术习题7答案

习题7

7-1 题7-1图为电动机起动和停止控制电路，试指出其错误所在，并画出正确的电路。

解：错误有三个，如题7-1图（a）所示：① 主电路三相开关S应在熔断器1FU的上面；

② 热继电器的触点是常闭触点；③ 停止按钮2SB应在自锁触点的外面。

正确的电路如题7-1图（b）所示。

7-2 题7-2图所示为三相异步电动机正反转控制电路，试指出其错误所在，并画出正确的电路图。 M~3FU1SKMKHFU2KHSB2SB1KMKM题7-1图接电源M~3FU1SKMKHFU2KHSB2SB1KMKM题7-1图（a）接电源①②③M~3FU1SKMKHFU2KHSB2SB1KMKM题7-1图（b）接电源 69

解：错误有六处：① 开关S应画在熔断器的上面；② 控制电路的两根火线均应有熔断器；

③ 自锁触点应为常开触点；④ 互锁触点应为常闭触点；⑤ 反转时电源对调两根相线，若S接电源FU1KHM3～题7-2图KHKMZSBZSBKMZKMZKMFSBFKMZKMFKMFKMFFU2S接电源FU1KHM3～题7-2图（a）KHKMZSBZSBKMZKMZKMFSBFKMZKMFKMFKMFFU2①②③③④④⑤⑥⑥ 70 三根都调换，则相序不变，不能实现反转；⑥ 热继电器只有一个常闭触点，应接到控制电路的公共线上。正确的接线如题7-2图（b）所示。

7-3 试设计在三处独立控制一台电动机的电路图。

解：控制电路图如题7-3图所示。1SB和1BS为一处控制电机起停按钮；2SB和2BS为第二处的控制电机起停按钮；3SB和3BS为第三处控制电机起S接电源FU1KHM3～题7-2图（b）KHKMZSBZSBKMZKMZKMFSBFKMZKMFKMFKMFFU2M~3KHKMKMKH1SB2SB3SB1BS2BS3BSKM接电源题7-3图 71 停按钮。

7-4 试分析题7-4图所示的控制电路。① 说明此电路具有什么功能？② 具有哪些保护环节？用哪些元件实现？③ 简要列写此电路的工作过程。

《电路与电子技术》习题库1

《电路与电子技术》习题库1

1 第1章 电路模型和电路定律

三、单项选择题

1、当电路中电流的参考方向与电流的真实方向相反时，该电流（ B ）

A、一定为正值 B、一定为负值 C、不能肯定是正值或负值

2、已知空间有a、b两点，电压Uab=10V，a点电位为Va=4V，则b点电位Vb为（ B ）

A、6V B、－6V C、14V

3、当电阻R上的u、i参考方向为非关联时，欧姆定律的表达式应为（ B ）

A、Riu B、Riu C、

iRu

4、一电阻R上u、i参考方向不一致，令u=－10V，消耗功率为0.5W，则电阻R为（ A ）

A、200Ω B、－200Ω C、±200Ω

5、两个电阻串联，R1：R2=1：2，总电压为60V，则U1的大小为（ B ）

A、10V B、20V C、30V

6、电阻是（ C ）元件，电感是（ B ）的元件，电容是（ A ）的元件。

A、储存电场能量 B、储存磁场能量 C、耗能

7、理想电压源和理想电流源间（ B ）

A、有等效变换关系 B、没有等效变换关系 C、有条件下的等效关系

8、当恒流源开路时，该恒流源内部（ B ）

A、有电流，有功率损耗 B、无电流，无功率损耗 C、有电流，无功率损耗

9、图示电路中5V电压源发出的功率P等于（ A ）

A）15W B）－15W

C）30W D）－30W

五、计算分析题

1、图1.1所示电路，已知U=3V，求R。（2Ω）

2、图1.2所示电路，已知US＝3V，IS＝2A，求UAB和I。（3V、5A）

3、图1.3所示电路，负载电阻RL可以任意改变，问RL等于多大时其上可获得最大功率，1mA 2KΩ + 10V － 4KΩ ＋

基础电子技术 习题解答 第8章 组合数字电路习题解答

基础电子技术 习题解答 第8章 组合数字电路习题解答

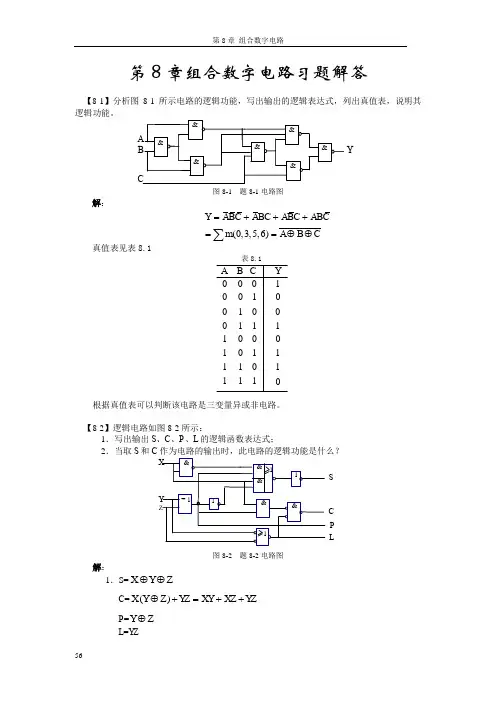

第8章 组合数字电路
