自行车车架几何设计要点

自行车车架设计原理自行车车架是支撑整车结构和连接各个部件的重要组成部分。

它承受着骑行者的体重和各种道路条件下的冲击力，因此车架的设计原理至关重要。

在这篇文章中，我将详细介绍自行车车架设计的原理，以及不同类型车架的特点和应用。

首先，自行车车架的设计要考虑到强度和刚度。

车架需要能够承受来自地面的冲击力和骑行者的体重，因此需要具备足够的强度来确保安全。

此外，车架的刚度也很重要，它决定了车架的稳定性和操控性。

一般来说，车架的刚度越高，车辆的操控性越好，但对骑行的舒适性也会有所牺牲。

其次，车架的材料选择也是关键。

常见的车架材料包括钢、铝合金、碳纤维和钛合金。

钢车架是最古老的车架材料，具有出色的强度和耐久性，但相对较重。

铝合金车架具有较轻的重量和较高的刚度，适合于公路自行车和山地自行车。

碳纤维车架是最轻的选择，具有出色的刚度和吸震性能，适合竞技性骑行。

钛合金车架结合了强度、轻量化和耐腐蚀性能，适合长途旅行自行车和高端山地自行车。

另外，车架的几何设计也会影响到骑行的稳定性和舒适性。

车架的几何形状包括上管、下管、座管和前叉的角度和长度等。

较陡的角度和较短的上管和座管会使车辆更加敏捷，适合于竞速和激烈的骑行。

而较平缓的角度和较长的上管和座管会提供更舒适的骑行姿势，适合长途旅行和休闲骑行。

此外，车架的连接方式也值得关注。

常见的车架连接方式有焊接、铆接和胶合。

焊接是最常见的连接方式，它能够提供较强的连接和结构刚度。

铆接则使用螺栓和螺母来连接车架部件，可以方便拆卸和维修。

胶合是一种较新的连接方式，使用特殊的胶水来连接车架部件，能够提供较好的吸震性能和连接强度。

最后，车架的设计还要考虑到空气动力学。

一些高端的竞速自行车采用空气动力学的设计，通过减少空气阻力来提高骑行速度。

这些车架通常具有空气动力学的断面和隐藏式的线路，以减少空气阻力。

总结起来，自行车车架设计的原理涉及强度和刚度、材料选择、几何设计、连接方式和空气动力学等方面。

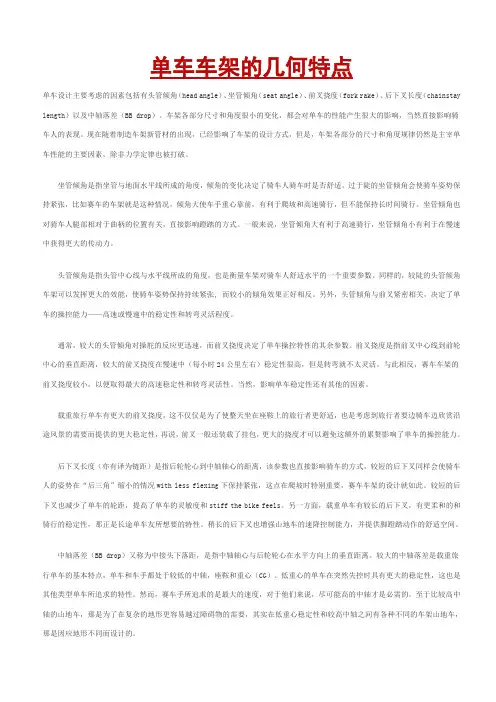

单车车架的几何特点单车设计主要考虑的因素包括有头管倾角（head angle）、坐管倾角（seat angle）、前叉挠度（fork rake）、后下叉长度（chainstay length）以及中轴落差（BB drop）。

车架各部分尺寸和角度很小的变化，都会对单车的性能产生很大的影响，当然直接影响骑车人的表现。

现在随着制造车架新管材的出现，已经影响了车架的设计方式，但是，车架各部分的尺寸和角度规律仍然是主宰单车性能的主要因素，除非力学定律也被打破。

坐管倾角是指坐管与地面水平线所成的角度，倾角的变化决定了骑车人骑车时是否舒适。

过于陡的坐管倾角会使骑车姿势保持紧张，比如赛车的车架就是这种情况，倾角大使车手重心靠前，有利于爬坡和高速骑行，但不能保持长时间骑行。

坐管倾角也对骑车人腿部相对于曲柄的位置有关，直接影响蹬踏的方式。

一般来说，坐管倾角大有利于高速骑行，坐管倾角小有利于在慢速中获得更大的传动力。

头管倾角是指头管中心线与水平线所成的角度，也是衡量车架对骑车人舒适水平的一个重要参数。

同样的，较陡的头管倾角车架可以发挥更大的效能，使骑车姿势保持持续紧张, 而较小的倾角效果正好相反。

另外，头管倾角与前叉紧密相关，决定了单车的操控能力——高速或慢速中的稳定性和转弯灵活程度。

通常，较大的头管倾角对操舵的反应更迅速，而前叉挠度决定了单车操控特性的其余参数。

前叉挠度是指前叉中心线到前轮中心的垂直距离，较大的前叉挠度在慢速中（每小时24公里左右）稳定性很高，但是转弯就不太灵活。

与此相反，赛车车架的前叉挠度较小，以便取得最大的高速稳定性和转弯灵活性。

当然，影响单车稳定性还有其他的因素。

载重旅行单车有更大的前叉挠度，这不仅仅是为了使整天坐在座鞍上的旅行者更舒适，也是考虑到旅行者要边骑车边欣赏沿途风景的需要而提供的更大稳定性，再说，前叉一般还装载了挂包，更大的挠度才可以避免这额外的累赘影响了单车的操控能力。

后下叉长度（亦有译为链距）是指后轮轮心到中轴轴心的距离，该参数也直接影响骑车的方式，较短的后下叉同样会使骑车人的姿势在“后三角”缩小的情况with less flexing下保持紧张，这点在爬坡时特别重要，赛车车架的设计就如此。

自行车几何基础知识点总结随着人们对健康生活的追求，骑自行车已经成为了一种极为流行的运动方式。

自行车的几何结构对于骑行的舒适度和性能有着至关重要的影响。

了解自行车的几何结构可以帮助我们更好地选择和调整自己的骑行车辆，提高骑行的效率和舒适度。

自行车的几何基础知识点主要包括车架几何、车把几何和车轮几何等方面。

在选择自行车时，了解这些知识点可以帮助我们更好地根据自己的需求和身体特点选择适合的车辆。

一、车架几何1. 车架尺寸自行车的车架尺寸是指车架管的长度和高度。

通常来说，车架的高度会直接影响骑行者的舒适度，而车架的长度则会影响骑行的稳定性。

选择合适尺寸的车架可以让骑行更加舒适和稳定。

2. 座管角度座管角度是指座管相对于地面的倾斜角度。

通常来说，座管角度越大，骑行时腿部的伸展度越大，可以有利于力量的输出和提高骑行效率。

但是，过大的座管角度也会对骑行的舒适度产生影响，因此选择合适的座管角度是非常重要的。

3. 头管角度头管角度是指前叉和车架之间的夹角。

头管角度越大，车轮就越接近车架，车辆就越容易转向，这样可以提升骑行的灵活性。

在选择自行车时，头管角度也需要考虑自己的骑行习惯和需求。

二、车把几何1. 把手宽度把手的宽度会直接影响骑行者的舒适度和抓握力。

太宽的把手会影响骑行的灵活性，而太窄的把手则可能影响抓握的舒适度。

选择适合自己手宽的车把可以让骑行更加舒适。

2. 把手高度把手的高度会影响骑行者的骑行姿势和舒适度。

过高或者过低的把手都会对骑行产生影响。

选择合适高度的车把可以让骑行更加舒适和稳定。

3. 把手弯曲度把手的弯曲度也是影响骑行舒适度的重要因素。

过弯曲的把手可能会影响骑行者的手部血液循环，造成不适感，而过平直的把手也可能影响抓握的舒适度。

选择合适弯曲度的车把可以让骑行更加舒适。

三、车轮几何1. 轮径自行车的轮径会直接影响骑行时的稳定性和行驶效能。

通常来说，大轮径的自行车可以提高骑行的稳定性和加速性能，而小轮径的自行车则更适合在城市街道中骑行。

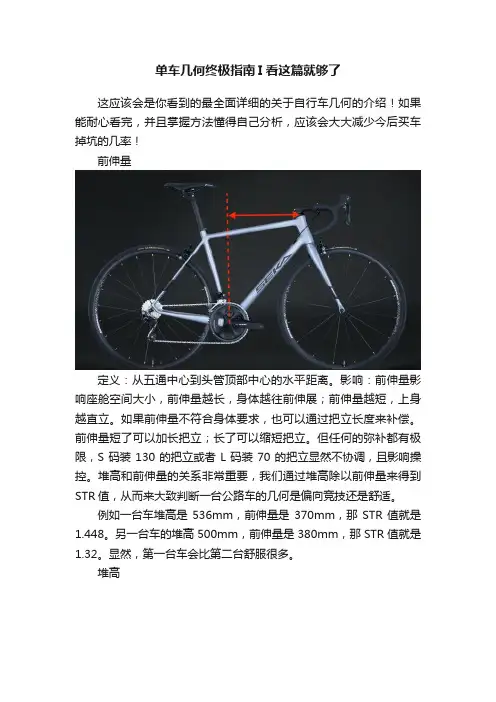

单车几何终极指南I看这篇就够了这应该会是你看到的最全面详细的关于自行车几何的介绍！如果能耐心看完，并且掌握方法懂得自己分析，应该会大大减少今后买车掉坑的几率！前伸量定义：从五通中心到头管顶部中心的水平距离。

影响：前伸量影响座舱空间大小，前伸量越长，身体越往前伸展；前伸量越短，上身越直立。

如果前伸量不符合身体要求，也可以通过把立长度来补偿。

前伸量短了可以加长把立；长了可以缩短把立。

但任何的弥补都有极限，S码装130的把立或者L码装70的把立显然不协调，且影响操控。

堆高和前伸量的关系非常重要，我们通过堆高除以前伸量来得到STR值，从而来大致判断一台公路车的几何是偏向竞技还是舒适。

例如一台车堆高是536mm，前伸量是370mm，那STR值就是1.448。

另一台车的堆高500mm，前伸量是380mm，那STR值就是1.32。

显然，第一台车会比第二台舒服很多。

堆高定义：五通中心到头管中心的垂直距离。

影响：堆高无疑是在选购公路车的时候最应该关注的数据，它是你最终手部位置高度的基础。

不同品牌和尺码的公路车堆高可以相差10厘米以上。

堆高越大，手变头可以抬的越高，也可以使用更少的垫圈，角度更大的把立；堆高越小，手变头越低，姿势会越进攻，上半身所承受的压力也就越大。

堆高不足可以通过垫圈数量，把立角度还有抬升把来弥补。

但是弥补总有极限，要结合整体的协调性。

东西方人的身体比例差异很大，西方人大部分四肢长，躯干短，使用长前伸量，低堆高，躯干也不会过分趴低；而东方人普遍四肢较短，躯干较长，当使用长前伸量，低堆高的时候，躯干相对会趴低很多，从而给腰部，颈肩带来压力。

所以实际上亚洲人普遍更加适合短前伸量，高堆高的车架，当然也会有特例情况。

立管角度定义：立管中心线和水平面形成的夹角。

影响：立管角度通过影响坐垫的前后位置来影响坐姿。

公路车立管角度一般分布在74度上下，尺码越大数值越小，坐垫可以越靠后（相对五通），从而腿部有足够的发力空间和合理的踩踏角度。

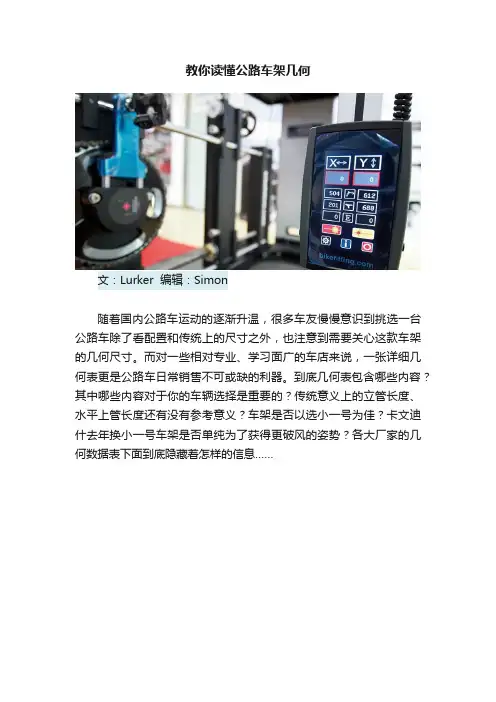

教你读懂公路车架几何文：Lurker 编辑：Simon随着国内公路车运动的逐渐升温，很多车友慢慢意识到挑选一台公路车除了看配置和传统上的尺寸之外，也注意到需要关心这款车架的几何尺寸。

而对一些相对专业、学习面广的车店来说，一张详细几何表更是公路车日常销售不可或缺的利器。

到底几何表包含哪些内容？其中哪些内容对于你的车辆选择是重要的？传统意义上的立管长度、水平上管长度还有没有参考意义？车架是否以选小一号为佳？卡文迪什去年换小一号车架是否单纯为了获得更破风的姿势？各大厂家的几何数据表下面到底隐藏着怎样的信息……车辆几何表是一组描绘车架特征的重要数据。

首先，读懂几何表可以帮助你选择正确的车架尺寸，合适的车架尺寸是舒适高效骑行的起点；再者，不同的车型几何会带来不同的操控和反应特性，如休闲骑游的车友选择了积极进取型的车架，或高强度竞赛的车手选择了舒适长途型的车架，都会在使用中造成困扰。

一张厂商几何表中有非常多的数据，我们把它们大致分成三部分：影响座舱空间的数据、影响操控的数据和一般数据。

影响座舱空间的数据：这些数值被归类为“座舱空间数据”，因为它们会直接影响车辆的设定，基于车手的Bike Fitting数据和这些数值，可以得到在使用某一款车架时，车手所需要的座管后飘量、把立长度及角度、把立下垫圈数目等配件的具体规格。

从而判断车架对于这位车手是否合适。

一台合适的车应该是从座舱空间到骑乘调性都符合车手能力和喜好的，在这个基础上更应该是美观的，如把立在100mm左右，把立下垫圈少于40mm等。

尽管通过改变各个配件的规格，一位车手也可以使用“不合适”的车架，但这可能带来操控性能变差、外观显得怪异等问题，更有几率导致运动伤害的发生。

立管角度（Seat Tube Angle）立管角度会影响座垫的前后调整范围，并改变车架的等效水平上管长度。

它通常随车架尺寸而变化，较大的车架可能小至71°，而较小的车架可能大至76°。

自行车车架设计方法自行车是一种非常常见的交通工具，其设计与制造需要考虑到各个部件的功能和协调性。

其中，车架作为自行车的骨架，承担着支撑和连接各个部件的重要作用。

本文将介绍自行车车架的设计方法。

第一，车架的材料选择。

车架的材料应具备一定的强度和刚度，以确保骑行过程中的稳定性和安全性。

常见的车架材料有钢、铝合金、碳纤维等。

钢材质坚固耐用，但相对较重；铝合金轻便且强度较高，但价格较高；碳纤维轻量且具备良好的吸震性能，但价格昂贵。

设计者需要根据自行车的用途和预算选择合适的材料。

第二，车架的几何形状设计。

车架的几何形状对于骑行的舒适性和操控性有着重要影响。

一般来说，自行车车架可以分为公路车架、山地车架和折叠车架等。

公路车架追求速度和灵活性，一般采用较长的上管和下管；山地车架注重强度和稳定性，一般采用较短的上管和下管；折叠车架具备可折叠性便于携带，设计上要考虑到折叠和展开的方便性。

此外，车架的几何形状还需要考虑到人体工程学，使得骑行者能够保持舒适的姿势。

第三，车架的连接方式设计。

车架的连接方式直接影响到车架的强度和稳定性。

常见的连接方式有焊接、铆接和螺栓连接等。

焊接是一种常用且稳定的连接方式，可以提供较高的强度。

铆接则可以减少焊接过程中的热变形，但强度稍低。

螺栓连接可以方便拆卸和更换部件，但需要加强螺栓的紧固力以确保连接的稳定性。

第四，车架的加工工艺设计。

车架的加工工艺对于车架的质量和外观有着直接影响。

常见的加工工艺包括冷冲压、挤压成型、数控加工等。

冷冲压是一种常用的车架加工工艺，可以快速且精确地制造车架的各个部件。

挤压成型则适用于制造复杂形状的车架部件。

数控加工可以提高车架的加工精度和效率，但对设备和操作要求较高。

自行车车架的设计方法需要考虑材料选择、几何形状设计、连接方式设计和加工工艺设计等方面。

通过合理的设计，可以制造出具备良好强度、稳定性和舒适性的自行车车架，为骑行者提供更好的骑行体验。

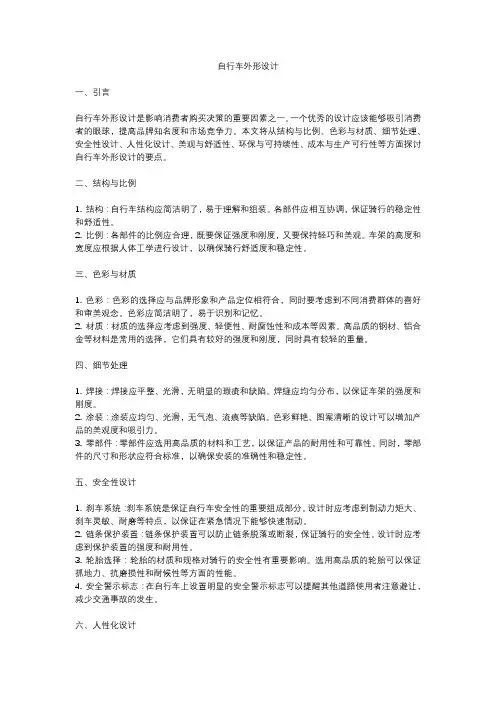

自行车外形设计一、引言自行车外形设计是影响消费者购买决策的重要因素之一。

一个优秀的设计应该能够吸引消费者的眼球，提高品牌知名度和市场竞争力。

本文将从结构与比例、色彩与材质、细节处理、安全性设计、人性化设计、美观与舒适性、环保与可持续性、成本与生产可行性等方面探讨自行车外形设计的要点。

二、结构与比例1. 结构：自行车结构应简洁明了，易于理解和组装。

各部件应相互协调，保证骑行的稳定性和舒适性。

2. 比例：各部件的比例应合理，既要保证强度和刚度，又要保持轻巧和美观。

车架的高度和宽度应根据人体工学进行设计，以确保骑行舒适度和稳定性。

三、色彩与材质1. 色彩：色彩的选择应与品牌形象和产品定位相符合，同时要考虑到不同消费群体的喜好和审美观念。

色彩应简洁明了，易于识别和记忆。

2. 材质：材质的选择应考虑到强度、轻便性、耐腐蚀性和成本等因素。

高品质的钢材、铝合金等材料是常用的选择，它们具有较好的强度和刚度，同时具有较轻的重量。

四、细节处理1. 焊接：焊接应平整、光滑，无明显的瑕疵和缺陷。

焊缝应均匀分布，以保证车架的强度和刚度。

2. 涂装：涂装应均匀、光滑，无气泡、流痕等缺陷。

色彩鲜艳、图案清晰的设计可以增加产品的美观度和吸引力。

3. 零部件：零部件应选用高品质的材料和工艺，以保证产品的耐用性和可靠性。

同时，零部件的尺寸和形状应符合标准，以确保安装的准确性和稳定性。

五、安全性设计1. 刹车系统：刹车系统是保证自行车安全性的重要组成部分。

设计时应考虑到制动力矩大、刹车灵敏、耐磨等特点，以保证在紧急情况下能够快速制动。

2. 链条保护装置：链条保护装置可以防止链条脱落或断裂，保证骑行的安全性。

设计时应考虑到保护装置的强度和耐用性。

3. 轮胎选择：轮胎的材质和规格对骑行的安全性有重要影响。

选用高品质的轮胎可以保证抓地力、抗磨损性和耐候性等方面的性能。

4. 安全警示标志：在自行车上设置明显的安全警示标志可以提醒其他道路使用者注意避让，减少交通事故的发生。

公路单车知识点总结图一、车架1.车架材质公路单车的车架常见的材质有碳纤维、铝合金和钢铁。

碳纤维车架轻质刚性好，但价格较高；铝合金车架轻质耐腐蚀，价格适中；钢铁车架价格便宜但重，舒适性好。

2.车架几何车架几何包括头管角度、座管角度、链轮前后距离等，不同的几何设计适合不同的骑行需求。

竞速车架一般头管角度小、座管角度大，适合追求速度的骑行者；长途车架一般头管角度大、座管角度小，适合长时间骑行。

二、车组1.变速系统公路单车常见的变速系统有SHIMANO和SRAM两大品牌，分为机械式和电子式。

机械式变速系统操作简单，维护方便；电子式变速系统换挡快速准确，但价格较贵。

2.刹车系统公路单车一般采用V刹或碟刹系统。

V刹系统重量轻，价格便宜，但刹车效果一般；碟刹系统刹车性能好，适用于各种路况，但价格较高。

三、车轮1.轮径公路单车常见的轮径有700C和650C两种规格，700C轮径适合一般成年人骑行，650C 轮径适合身材较矮的骑行者。

2.轮圈轮圈材质多为铝合金，也有碳纤维轮圈。

碳纤维轮圈轻质刚性好但价格高，铝合金轮圈价格适中适合一般骑行。

四、骑行技巧1.姿势骑行时要保持舒适的姿势，上体稍微前倾，手臂微弯，腿部力量均匀。

2.换挡要根据路况和骑行速度适时换挡，避免用力过大或过小。

3.刹车刹车时要用手指轻按刹车杆，避免急刹引起危险。

五、维护保养1.清洁经常清洁车架、车轮和变速系统，避免灰尘或油污影响使用。

2.润滑经常给链条和变速器涂抹润滑油，保持顺畅性。

3.检查定期检查车架、车轮、刹车系统和变速系统是否正常，发现问题及时修理。

以上就是公路单车的一些知识点总结，希望对广大骑行者有所帮助。

只有掌握了这些知识点，骑行者才能更好地选择合适的单车、提升骑行技术、保养维护车辆，让骑行更加安全、舒适和愉快。

自行车设计理论知识点总结自行车是一种广泛应用于交通工具和运动休闲领域的机械装置。

在自行车设计中，需要综合考虑力学、材料学、工程学等多个学科的知识。

本文将总结自行车设计的一些重要理论知识点。

一、车架设计车架是自行车的骨架，承载着整个车辆的重量和外界的各种力。

在车架设计中，应考虑以下几个关键因素：1. 材料选择：常见的自行车车架材料有铝合金、碳纤维等。

不同的材料具有不同的优势和限制，设计师要根据需求进行合理选择。

2. 结构设计：车架的结构设计要考虑刚性和稳定性，以保证车辆在行驶中的稳定性和安全性。

3. 悬挂系统：部分自行车配备前叉和后避震器，悬挂系统设计要考虑减震效果和舒适性。

二、传动系统设计传动系统是自行车实现前进的核心部件，其中包括链条、曲柄等。

在传动系统设计中，需要注意以下几个要点：1. 齿轮比选取：齿轮比是指前齿盘和后齿盘的齿数比值，影响自行车的爬坡能力和速度范围。

设计师应根据使用环境和目标用户需求来合理选取齿轮比。

2. 变速系统：部分自行车配备变速系统，设计师需要考虑变速系统的可靠性和换挡平顺性。

3. 链条设计：链条的设计要考虑传动效率和使用寿命，需要适当润滑和保养。

三、制动系统设计制动系统是自行车安全的关键部件，设计合理的制动系统能够确保行车的安全性。

在制动系统设计中，需要注意以下几个要点：1. 制动器类型：常见的制动器类型有V型制动器、碟刹等，设计师应根据自行车的用途和需求选择合适的制动器类型。

2. 刹车力：制动器的刹车力要能够满足自行车的制动需求，同时要保证操作的便捷性和稳定性。

3. 制动系统调整：制动系统需要定期检查和调整，确保其正常运行和安全性。

四、车轮设计车轮是自行车行驶的支撑部件，其设计要考虑刚性、舒适性和耐久性等因素。

在车轮设计中，需要注意以下几个要点：1. 材料选择：常见的车轮材料有铝合金、碳纤维等，设计师需要根据需求平衡轻量性和强度。

2. 结构设计：车轮的结构设计要保证刚性和稳定性，避免轴偏摆和不稳定的问题。

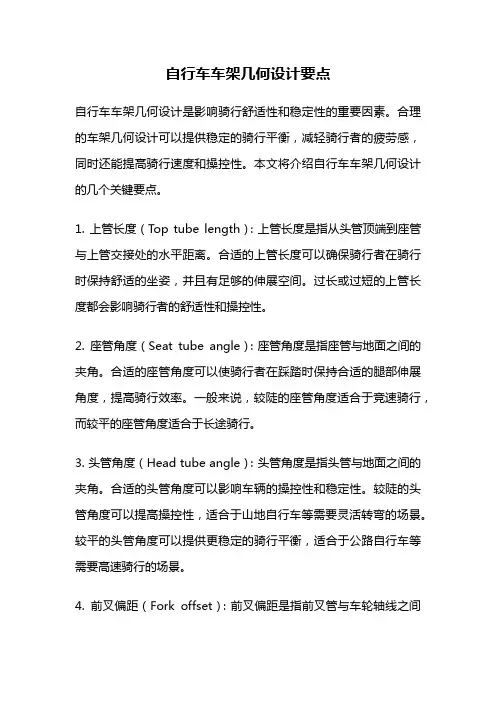

自行车车架几何设计要点自行车车架几何设计是影响骑行舒适性和稳定性的重要因素。

合理的车架几何设计可以提供稳定的骑行平衡，减轻骑行者的疲劳感，同时还能提高骑行速度和操控性。

本文将介绍自行车车架几何设计的几个关键要点。

1. 上管长度（Top tube length）：上管长度是指从头管顶端到座管与上管交接处的水平距离。

合适的上管长度可以确保骑行者在骑行时保持舒适的坐姿，并且有足够的伸展空间。

过长或过短的上管长度都会影响骑行者的舒适性和操控性。

2. 座管角度（Seat tube angle）：座管角度是指座管与地面之间的夹角。

合适的座管角度可以使骑行者在踩踏时保持合适的腿部伸展角度，提高骑行效率。

一般来说，较陡的座管角度适合于竞速骑行，而较平的座管角度适合于长途骑行。

3. 头管角度（Head tube angle）：头管角度是指头管与地面之间的夹角。

合适的头管角度可以影响车辆的操控性和稳定性。

较陡的头管角度可以提高操控性，适合于山地自行车等需要灵活转弯的场景。

较平的头管角度可以提供更稳定的骑行平衡，适合于公路自行车等需要高速骑行的场景。

4. 前叉偏距（Fork offset）：前叉偏距是指前叉管与车轮轴线之间的水平距离。

合适的前叉偏距可以影响自行车的转向性能和稳定性。

较大的前叉偏距可以提高自行车的稳定性，适合于高速骑行。

较小的前叉偏距可以提高自行车的敏捷性和转弯性能，适合于山地自行车等需要频繁转弯的场景。

5. 轮距（Wheelbase）：轮距是指前轮中心与后轮中心之间的距离。

合适的轮距可以影响自行车的稳定性和操控性。

较长的轮距可以提供更稳定的骑行平衡，适合于高速骑行和长途骑行。

较短的轮距可以提高自行车的敏捷性和转弯性能，适合于山地自行车等需要频繁转弯的场景。

6. 后下叉长度（Chainstay length）：后下叉长度是指后下叉与车轮轴线之间的距离。

合适的后下叉长度可以影响自行车的操控性和加速性能。

较短的后下叉长度可以提高自行车的敏捷性和加速性能，适合于竞速骑行。

解析车架几何数据中的奥秘找出最适合你的车架现在，常见的挑选车架的方式是在fitting之后，判断车架水平上管长度以及立管高度，但是，也有车友体会到，换一台新车架时，挑选跟上一台完全相同的上管长度以及立管高度，为什么骑乘姿势还是有很大的差异?其实，最大的变数，在于立管角度与头管高度影响了水平上管的长度，造成骑乘姿势的改变。

立管角度越向前，就会影响坐垫的重心必须往前，直接性影响骑乘舒适性。

也因为立管的变化会影响车架其他角度，车架几何还有两个更重要的数据是在选择车架时需要参考的依据：“前伸量(REACH)”和“叠高量(STACK)”，它是能够更精确的协助你找到适合的车架，避免骑乘伤害。

什么是“前伸量(REACH)”和“叠高量(STACK)”?REACH的数值是测量五通中心到头管上缘中心的水平距离; STACK计算方式则是五通中心到头管上缘中心的垂直距离，这两个数据能够明确的描述一台车架的真实大小，不会因为立管角度差异而改变，也因此能更准确地挑选适合自己的车架尺寸。

尤其是REACH对一位骑乘者有最大的影响，将会决定他的骑乘姿势。

一般来说，同款的车架尺寸越大前伸量与叠高量也越大，同样的前伸量搭配越小的叠高量骑乘姿势就越趴;相同的叠高量搭配越小的前伸量骑乘姿势就越挺。

车架几何表中的各种数据可分为“FITTING用”与“了解车架特性用”，基本车架几何的数据中富含奥秘捕捉几何数据的奥秘SEAT TUBE LENGTH(ST)：立管长度(ST计算方式：五通中心至立管顶端中心距离)立管长度是用来区分车架大小最简单的参考值，同款车越大的车架会有越长的立管长度。

HORIZonTAL TOP TUBE LENGTH(TT)：水平上管长(TT计算方式：头管上缘中心至立管中心水平距离)水平上管长是另一个可用来区分车架大小的数值，可是会因为立管角度而影响上管长度(尤其是大尺寸差异性会更加放大)，所以此数据只能粗略地知道车架大小，但是比立管长度能更清楚的呈现一台车架的大小。

campace5000+车架几何摘要：1.车架几何简介2.车架几何的重要性3.车架几何与骑行性能的关系4.车架几何对舒适性的影响5.常见车架几何类型及特点6.选择适合自己的车架几何的方法7.总结正文：自行车车架几何一直以来都是骑行爱好者和专业人士关注的重点。

车架几何不仅影响着骑行性能，还对舒适性和骑行效率产生重要影响。

在本文中，我们将详细介绍车架几何的相关知识，帮助大家更好地了解和选择适合自己的自行车。

车架几何是指车架各个部件之间的角度和尺寸关系，如头管角度、车把位置、轴距等。

这些参数共同决定了自行车的骑行性能和舒适性。

车架几何的设计需要兼顾稳定性、操控性、舒适性和骑行效率等多方面因素。

车架几何的重要性在于，它直接影响到骑行的稳定性和操控性能。

一个合适的车架几何可以使骑行更加顺畅，降低骑手在长途骑行过程中的疲劳程度。

相反，不合适的车架几何可能导致骑行姿势不正确，进而引发身体不适和运动损伤。

车架几何与骑行性能的关系密切。

头管角度和车把位置会影响到自行车的转向性能和稳定性。

一般来说，头管角度越小，自行车的操控性能越好，但稳定性相对较差。

而头管角度越大，稳定性越好，但操控性能有所降低。

轴距长短则关系到自行车的加速性能和爬坡能力。

轴距越长，自行车的加速性能越好，但爬坡能力相对较差。

此外，车架几何还对舒适性有重要影响。

合适的车架几何可以降低骑手在骑行过程中的疲劳程度，提高骑行舒适度。

而不合适的车架几何可能导致骑手姿势不正确，从而引起身体不适。

市面上常见的车架几何类型有公路车、山地车、折叠车等。

公路车的车架几何偏小，有利于操控性能和速度；山地车的车架几何较大，注重稳定性和舒适性；折叠车的车架几何则更加灵活，适应性强。

要选择适合自己的车架几何，首先要了解自己的骑行需求和身体条件。

对于初学者来说，可以选择较为保守的车架几何，以确保骑行稳定性和舒适性。

对于专业人士和骑行爱好者，可以根据自己的骑行目标和身体状况，选择更适合自己的车架几何。

车架设计简介车架是整个车辆的支撑结构，承载着车辆的重量以及各种力的作用。

一个合理设计的车架能够提供足够的刚性和强度，以确保车辆在各种环境下的平稳行驶和安全性。

本文将介绍车架设计的基本原理、常见的设计要素以及一些优秀的车架设计案例。

基本原理刚性和强度车架的刚性和强度是车架设计的两个最基本的要求。

刚性指的是车架在受力作用下不易变形的能力，而强度则是车架抵抗扭曲和断裂的能力。

一个刚性和强度兼顾的车架设计能够提供稳定的操控性和安全性。

材料选择车架的材料选择直接影响到车架的刚性和强度。

常用的车架材料包括铝合金、碳纤维和钢等。

铝合金车架具有良好的刚性和强度，并且相对较轻，适合一般用途的车辆。

碳纤维车架具有更高的强度和刚度，但也更加昂贵。

钢材车架则具有较高的耐久性和吸震性能。

结构设计车架的结构设计是保证刚性和强度的关键。

常见的车架结构包括平行四边形结构、三角形结构和梯形结构等。

这些结构能够有效地分散受力并提高整体刚性。

另外，还可以通过使用增加支撑杆和加强筋等加强点来进一步提高车架的强度。

设计要素几何形状车架的几何形状直接影响了车辆的外观和性能。

常见的几何形状包括三角形、梯形和曲线等。

三角形结构常被认为是最稳定的结构，具有良好的刚性和强度。

梯形结构则可同时提供强度和舒适性。

曲线形状的车架则更注重外观设计和空气动力学性能。

重量和刚性比重量和刚性之间的平衡是车架设计的重要考虑因素。

过重的车架会增加车辆的油耗和操控难度，而过轻的车架则会牺牲刚性和强度。

设计者需要根据车辆的用途和预期性能选择合适的重量和刚性比。

在某些高性能车辆中，为了追求更高的刚性和强度，会使用更轻的材料来减少整体重量。

吸震性能车架的设计也应该关注车辆的吸震性能。

好的吸震性能能够提供更舒适的乘坐体验，并减少对驾驶员和乘客的不适和疲劳。

一些现代车架设计中使用了可调节的悬挂系统和吸震器来提高吸震性能。

优秀设计案例Porsche 911Porsche 911是一款著名的高性能跑车，其车架设计被广泛认为是行业标杆。

公路车几何知识点总结公路车（Road Bike）是一种专门设计用于在公路上骑行的自行车，它具有轻巧的车架、窄而光滑的轮胎以及多个齿轮的变速系统。

公路车骑行既可以作为一种运动锻炼，也可以作为一种休闲娱乐方式。

在购买和骑行公路车时，了解公路车的几何知识是非常重要的，因为几何结构直接影响车辆的稳定性、舒适性和操控性。

下面是一些关于公路车几何知识点的总结：1.车架几何车架是公路车的骨架，它的几何结构直接影响着车辆的表现。

最常见的公路车车架几何是传统的直管式（Diamond Frame）结构，它具有水平上管和垂直下管，并且上管和座管之间形成一个三角形的空间结构，这种设计能够使车架更加坚固和稳定。

此外，现在一些公路车还采用了曲管设计，曲管车架不仅更加轻巧，而且能够提供更好的舒适性和减震性能。

2.车轮尺寸公路车的车轮尺寸一般为700c，这是一种标准尺寸，它确保了公路车在高速骑行时能够保持稳定性和灵活性。

除了车轮尺寸外，轮胎的宽度也会影响车辆的几何特性，一般来说，宽轮胎能够提供更好的舒适性和抓地力，而窄轮胎则更适合高速骑行。

3.前叉几何前叉是公路车前轮的支撑结构，它的几何设计直接影响着车辆的操控性和平稳性。

前叉一般采用直管式结构，但现在也有一些公路车采用了曲管设计，曲管前叉能够提供更好的减震和舒适性。

4.坐姿几何公路车的坐姿几何一般较为攻击性，骑手需要弯曲的躯干和下倾的头部，这样能够降低风阻并提高骑行效率。

不过，一些休闲型的公路车也采用了较为舒适的坐姿几何，使得骑行更加轻松和舒适。

5.车把几何公路车的车把设计有多种形式，其中最常见的是飞行员（Drop）车把和平把。

飞行员车把适合于长途骑行和高速骑行，它的弯曲设计可以降低风阻；平把适合于城市通勤和休闲骑行，它提供了更加舒适的坐姿。

6.后轮支撑几何后轮支撑是公路车的重要组成部分，它的几何设计直接影响着车辆的稳定性和操控性。

一般来说，后轮支撑比较短的车辆更加灵活，而后轮支撑比较长的车辆更加稳定。

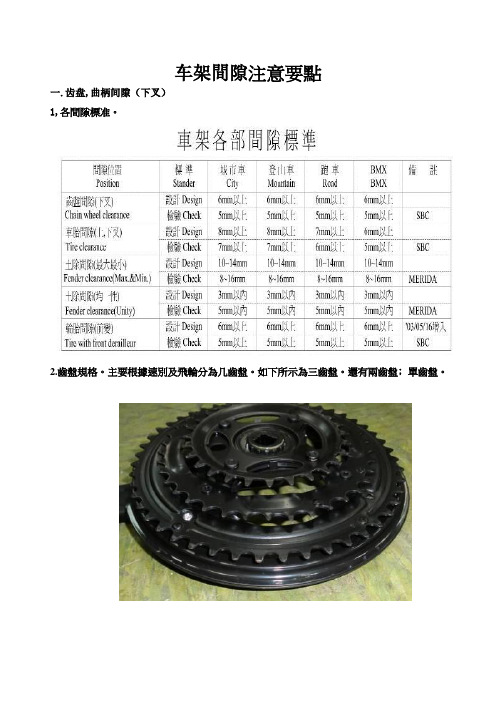

车架間隙注意要點一.齿盘,曲柄间隙（下叉）1,各間隙標准。

2.齒盤規格。

主要根據速別及飛輪分為几齒盤。

如下所示為三齒盤。

還有兩齒盤﹔單齒盤。

重點要求﹕a.齒盤與飛輪須選擇合適的Chain Line搭配,避免影響變速性能.b.齒盤與下支架間隙必須4MM以上﹐如果不能做到﹐必須沖凹設計支架。

如下圖所示。

c.齒盤與下支架間隙盡量設計大于10MM,因為鏈條從齒輪和車架中拆下或者脫落時﹐容易被卡住﹐導致車架被鏈條刮傷。

d.齒盤相關數據表格查詢﹕《Y尺寸》《X尺寸》e.同一車架可能配用到几款不同的曲柄﹐必須同時考量其中最小間隙值。

以及必須在車架圖上按照上述表格尺寸模擬曲柄相關數據。

f.同一車架左右曲柄長度一樣,但是曲柄內側面與車架中心不定相等。

如M761-K,此曲柄X5=79.1;X6=72.6,一般車架左右曲柄X5>=X6或者X5<=X6.所以一般車架左右曲柄間隙都須要標示。

g.齒盤間隙有小于6MM的必須制作檢具。

特殊案例A. 內變速齒盤：須確認直料齒輪座詳細位置點.B. 單齒盤ISCG導鏈器：須確認特殊要求的Chain Line位置及實際齒盤直料尺寸.二﹐车胎间隙（上下叉）定義﹕車胎在充足氣時與上下支架最近點距離。

如圖。

a圖.b圖三.土除间隙（最大最小,均一性）a.土除即我們常說的擋泥板。

如下圖所示。

b.土除間隙指車胎與土除間的距離。

如下圖所示。

c.土除間隙（最大﹐最小）指最大處間隙設計值不超過14MM﹐最小處間隙設計值不小于10MM.d. 土除間隙（均一性）指間隙最大處減最小處不超過3MM.四﹐轮胎间隙（与前变）指前變調至最內測與輪胎的距離。

必須大于6MM以上。

車架設計時須考慮相關前變數據﹐可查詢相關資料在車架圖紙上模擬其位置。

如下表﹕以上謝謝﹗。

自行车的几何原理
自行车的几何原理是指通过设计和安排自行车的框架和相关部件，以实现稳定性、操控性和适应性。

以下是一些常见的自行车几何原理：
1. 前叉偏移：前叉偏移是指前叉轴偏离垂直线的距离。

具有较大前叉偏移的自行车能够提供更稳定的行驶和良好的操纵性，但在低速时会变得难以控制。

2. 后轴间距：后轴间距指后轮轴的宽度。

较大的后轴间距可以提供更好的稳定性和控制性，适合长距离骑行和越野骑行。

较小的后轴间距则适合速度更高的骑行，但相对较不稳定。

3. 轴距：轴距是指前轮轴到后轮轴的距离。

较长的轴距可以提供更好的稳定性和操控性，适合长距离骑行和越野骑行。

较短的轴距则适合速度更高的骑行，但相对较不稳定。

4. 头管角度：头管角度是指前叉与地面之间的夹角。

较小的头管角度可以提供较快的操控性，适合速度更高的骑行。

较大的头管角度则提供更稳定的操纵性，并适合长距离骑行和越野骑行。

5. 座管角度：座管角度是指座位管与地面之间的夹角。

较小的座管角度可以提供较直立的骑行姿势，适合力量输出较大的骑行。

较大的座管角度则可以提供更舒适的骑行姿势，并减少腿部肌肉的疲劳。

这些几何原理的设计对于自行车的性能和骑行体验有重要影响，制造商和骑手可以根据自身需求和骑行环境选择合适的几何设计。
