自动控制原理MATLAB课程设计--滞后-超前校正

计算机控制技术------滞后-超前校正控制器设计系别：电气工程与自动化专业：自动化班级：B110411学号：B11041104姓名：程万里目录一、 滞后-超前校正设计目的和原理 (1)1.1 滞后-超前校正设计目的......................................................... 1 1.2 滞后-超前校正设计原理......................................................... 1 二、滞后-超前校正的设计过程 (3)2.1 校正前系统的参数 (3)2.1.1 用MATLAB 绘制校正前系统的伯德图................................. 3 2.1.2 用MATLAB 求校正前系统的幅值裕量和相位裕量.................. 4 2.1.3 用MATLAB 绘制校正前系统的根轨迹................................. 5 2.1.4 对校正前系统进行仿真分析.............................................5 2.2 滞后-超前校正设计参数计算 (6)2.2.1 选择校正后的截止频率c ω............................................. 6 2.2.2 确定校正参数β、2T 和1T (6)2.3 滞后-超前校正后的验证 (7)2.3.1 用MATLAB 求校正后系统的幅值裕量和相位裕量..................7 2.3.2 用MATLAB 绘制校正后系统的伯德图.................................8 2.3.3 用MATLAB 绘制校正后系统的根轨迹.................................9 2.3.4 用MATLAB 对校正前后的系统进行仿真分析 (10)三、前馈控制3.1 前馈控制原理..................................................................... 12 3.2控制对象的介绍及仿真......................................................... 12 四、 心得体会.............................................................................. 16 参考文献.......................................................................................17 附录 (18)一、滞后-超前校正设计目的和原理1.1 滞后-超前校正设计目的所谓校正就是在系统不可变部分的基础上，加入适当的校正元部件，使系统满足给定的性能指标。

定常系统的频率法超前校正1问题描述用频率法对系统进行校正，是利用超前校正网络的相位超前特性来增大系统的相位裕量，从而提高系统的稳定性，致使闭环系统的频带扩展，以达到改善系统暂态响应的目的。

但系统频带的加宽也会带来一定的噪声干扰，为了系统具有满意的动态性能，高频段要求幅值迅速衰减，以减少噪声影响。

2设计过程和步骤2.1题目 已知单位反馈控制系统的开环传递函数：设计超前校正装置，使校正后系统满足：2.2计算校正传递函数（1）根据稳态误差的要求，确定系统的开环增益K则解得100k =（2）由于开环增益100k =,在MATLAB 中输入以下命令：z=[ ] ;p=[0,-10,-100];k=100000;[num,den]=zp2tf(z,p,k);[mag,phase,w]=bode(num,den);margin(mag,phase,w);则可得未校正系统的伯德图如图1所示：图1 校正前系统的伯德图由图中可以看出相位裕量角为061.1（3）谐振峰值为%0.161 1.250.4r M σ-=+=， 给定系统的相位裕量值1arcsin()53.1301r M γ==，由于未校正系统的开环对数幅频特性在剪切频率处的斜率为40/db dec -，一般取005~10ε=，在这里取为10,超前校正装置应提供的相位超前量φ，即:5201.611061.11301.531=+-=+-==εγγφφmε是用于补偿因超前装置的引入，使系统的剪切频率增大而增加的相角迟后量。

（4）根据所确定的最大相位超前角m φ，按下式计算相应的α（5）计算校正装置在m w 处的幅值110log α。

由于校正系统的对数幅频特性图，求得其幅值为110log α-处的频率，该频率m φ就是校正后系统的开环剪切频率c w ，即76.80==m c ωω（6）确定校正网络的转折频率和1ω、2ω4946.200644.076.8011=⨯===αωωm T ，（7）画出校正后系统的伯德图，并验算相应的相位裕量是否满足要求？如果不满足，则改变ε值，从步骤（3）开始重新进行计算。

课程设计任务书学生姓名： 专业班级：指导教师： 程 平 工作单位： 自动化学院 题 目: 用MATLAB 进行控制系统的滞后－超前校正设计 初始条件：已知一单位反馈系统的开环传递函数是)102.0)(11.0()(++=s s s Ks G要求系统的静态速度误差系数150-≥S v K ， 40≥γ,s rad w c /10≥。

要求完成的主要任务: （包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、MATLAB 作出满足初始条件的最小K 值的系统伯德图，计算系统的幅值裕量和相位裕量。

2、前向通路中插入一相位滞后－超前校正，确定校正网络的传递函数。

3、用MATLAB 画出未校正和已校正系统的根轨迹。

4、用Matlab 对校正前后的系统进行仿真分析，画出阶跃响应曲线5、课程设计说明书中要求写清楚计算分析的过程，列出MATLAB 程序和MATLAB 输出。

说明书的格式按照教务处标准书写。

时间安排:指导教师签名: 年 月 日系主任（或责任教师）签名: 年 月 日串联滞后-超前校正兼有滞后校正和超前校正的优点，即已校正系统的响应速度较快，超调量较小，抑制高频噪声的性能也较好。

当校正系统不稳定，且要求校正后系统的响应速度，相角裕度和稳态精度较高时，以采用串联滞后-超前校正为宜。

其基本原理是利用滞后-超前网络的超前部分来增大系统的相角裕度，同时利用滞后部分来改善系统的稳态性能。

此次课程设计就是利用MATLAB对一单位反馈系统进行滞后-超前校正。

通过运用MATLAB的相关功能，绘制系统校正前后的伯德图、根轨迹和阶跃响应曲线，并计算校正后系统的时域性能指标。

关键字：超前-滞后校正 MATLAB 伯德图时域性能指标1 滞后-超前校正设计目的和原理 (1)1.1 滞后-超前校正设计目的 (1)1.2 滞后-超前校正设计原理 (1)2 滞后-超前校正的设计过程 (3)2.1 校正前系统的参数 (3)2.1.1 用MATLAB绘制校正前系统的伯德图 (4)2.1.2 用MATLAB求校正前系统的幅值裕量和相位裕量 (4)2.1.3 用MATLAB绘制校正前系统的根轨迹 (5)2.1.4 对校正前系统进行仿真分析 (6)2.2 滞后-超前校正设计参数计算 (7) (8)2.2.1 选择校正后的截止频率c2.2.2 确定校正参数 (8)2.3 滞后-超前校正后的验证 (9)2.3.1 用MATLAB求校正后系统的幅值裕量和相位裕量 (9)2.3.2 用MATLAB绘制校正后系统的伯德图 (10)2.3.3 用MATLAB绘制校正后系统的根轨迹 (11)2.3.4 用MATLAB对校正前后的系统进行仿真分析 (12)3 心得体会 (14)参考文献 (16)用MATLAB进行控制系统的滞后－超前校正设计1 滞后-超前校正设计目的和原理1.1 滞后-超前校正设计目的所谓校正就是在系统不可变部分的基础上，加入适当的校正元部件，使系统满足给定的性能指标。

自动控制原理课程设计一． 设计题目1.掌握控制系统的设计与校正方法、步骤。

2.掌握对控制系统的相角裕度、稳态误差、截止频率和动态性能分析。

3.掌握利用matlab 对控制理论内容进行分析。

4.提高大家分析问题解决问题的能力。

二． 题目任务及要求题目1：已知单位负反馈系统被控制对象的开环传递函数()()10+=s s K s G 用串联校正的频率域方法对系统进行串联校正设计。

任务：用串联校正的频率域方法对系统进行串联校正设计，使系统满足如下动态及静态性能指标：（1）在单位斜坡信号作用下，系统的稳态误差rad e ss 151<； （2）系统校正后，相位裕量 45≥γ。

（3）截止频率s rad c /5.7≥ω。

设单位负反馈系统的开环传递函数为)1()(+=s s K s G用相应的频率域校正方法对系统进行校正设计，使系统满足如下动态和静态性能：(1) 相角裕度045≥γ；(2) 在单位斜坡输入下的稳态误差为1.0=sse ； (3) 系统的剪切频率wc <4.4rad/s 。

(4)模值余度h ≥10dBk=10;num1=[1];den1=conv([1 0],[1 1]); sys1=tf(k*num1,den1); figure(1);Margin(sys1);hold onfigure(2);sys=feedback(sys1,1) step(sys)Transfer function:10-------s^2 + s未校正前的Bode图未校正前的的阶跃响应曲线由图可以看出未经校正的Bode图及其性能指标，还有如图（-2）所示的未校正的系统的阶跃响应曲线。

由图（-1）可以看出系统的：模值稳定余度; h=∞dB; -pi穿越频率：Wg=∞dB；相角稳定余度为γ=180剪切频率：Wc=3.08rad/s；由图（-1）可以知道，系统校正前，相角稳定余度=18<45。

为满足要求，开环系剪切频率wc=3.08rad/s<4.4rad/s。

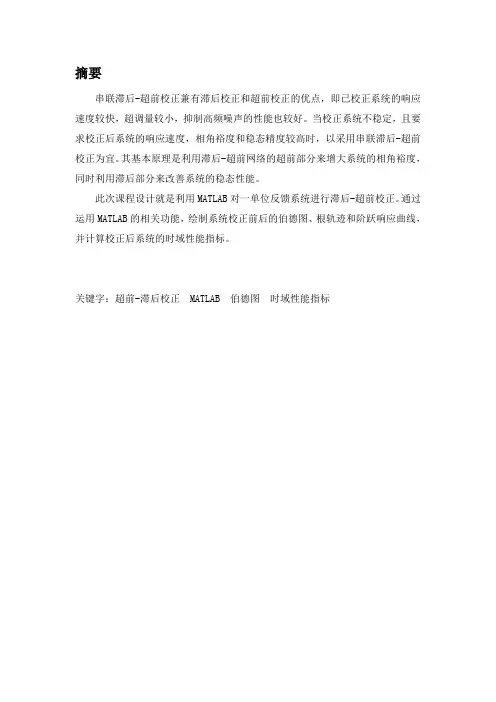

摘要串联滞后-超前校正兼有滞后校正和超前校正的优点，即已校正系统的响应速度较快，超调量较小，抑制高频噪声的性能也较好。

当校正系统不稳定，且要求校正后系统的响应速度，相角裕度和稳态精度较高时，以采用串联滞后-超前校正为宜。

其基本原理是利用滞后-超前网络的超前部分来增大系统的相角裕度，同时利用滞后部分来改善系统的稳态性能。

此次课程设计就是利用MATLAB对一单位反馈系统进行滞后-超前校正。

通过运用MATLAB的相关功能，绘制系统校正前后的伯德图、根轨迹和阶跃响应曲线，并计算校正后系统的时域性能指标。

关键字：超前-滞后校正 MATLAB 伯德图时域性能指标目录摘要 21 设计要求及方法 5 1.1 设计要求 51.2 设计方法 52 滞后-超前校正设计目的和原理 5 2.1 滞后-超前设计目的 52.2 滞后=超前设计原理63 滞后-超前校正的设计过程7 3.1 校正前参数73.1.1 用MATLAB绘制校正前系统的伯德图73.1.2 用MATLAB求校正前系统的幅值裕量和相位裕量83.1.3 用MATLAB绘制校正前系统的根轨迹93.1.4 对校正前系统进行仿真分析10 3.2 滞后-超前校正设计参数计算113.2.1利用MATLAB计算出滞后校正器的传递函数113.2.2 利用MATLAB计算出超前校正器的传递函数11 3.3 滞后-超前校正的验证133.3.1 用MATLAB求校正后系统的幅值裕量和相位裕量133.3.2 用MATLAB求校正后系统的伯德图143.3.3 用MATLAB求校正后系统的根轨迹153.3.4 用MATLB对校正后的系统进行仿真分析164 传递函数特征根的计算17 4.1 校正前系统的传递函数的特征根174.2 校后前系统的传递函数的特征根185 系统动态分析18 5.1 校正前系统的动态性能分析185.2 校正后系统的动态性能分析236 系统的根轨迹分析26 6.1 校正前系统的根轨迹分析266.2 校正后系统的根轨迹分析287 系统的幅相特性30 7.1 校正前系统的幅相特性307.2 校正后系统的幅相特性318 系统的对数幅频特性及对数相频特性32 8.1 校正前系统的对数幅频特性及对数相频特性328.2 校正后系统的对数幅频特性及对数相频特性339 心得体会35 参考文献351设计要求及方法1.1设计要求 已知单位负反馈系统的开环传递函数0()(1)(0.251)K G S S S S =++，试用频率法设计串联校正装置，要求校正后系统的静态速度误差系数1v K 5s -≥，系统的相角裕度045γ≥，校正后的剪切频率2C rad s ω≥。

自动控制原理课程设计报告一、设计目的（1）掌握控制系统设计与校正的步骤和方法。

（2）掌握对控制系统相角裕度、稳态误差、剪切频率、相角穿越频率以及增益裕度的求取方法。

（3）掌握利用Matlab对控制系统分析的技能。

熟悉MATLAB这一解决具体工程问题的标准软件，能熟练地应用MATLAB软件解决控制理论中的复杂和工程实际问题，并给以后的模糊控制理论、最优控制理论和多变量控制理论等奠定基础。

（4）提高控制系统设计和分析能力。

（5）所谓校正就是在系统不可变部分的基础上，加入适当的校正元部件，使系统满足给定的性能指标。

校正方案主要有串联校正、并联校正、反馈校正和前馈校正。

确定校正装置的结构和参数的方法主要有两类，分析法和综合法。

分析法是针对被校正系统的性能和给定的性能指标，首先选择合适的校正环节的结构，然后用校正方法确定校正环节的参数。

在用分析法进行串联校正时，校正环节的结构通常采用超前校正、滞后校正和滞后-超前校正这三种类型。

超前校正通常可以改善控制系统的快速性和超调量，但增加了带宽，而滞后校正可以改善超调量及相对稳定度，但往往会因带宽减小而使快速性下降。

滞后-超前校正兼用两者优点，并在结构设计时设法限制它们的缺点。

二、设计要求(姬松)1．前期基础知识，主要包括MATLAB系统要素，MATLAB语言的变量与语句，MATLAB的矩阵和矩阵元素，数值输入与输出格式，MATLAB系统工作空间信息，以及MATLAB的在线帮助功能等。

2．控制系统模型，主要包括模型建立、模型变换、模型简化，Laplace变换等等。

3．控制系统的时域分析，主要包括系统的各种响应、性能指标的获取、零极点对系统性能的影响、高阶系统的近似研究，控制系统的稳定性分析，控制系统的稳态误差的求取。

4．控制系统的根轨迹分析，主要包括多回路系统的根轨迹、零度根轨迹、纯迟延系统根轨迹和控制系统的根轨迹分析。

5．控制系统的频域分析，主要包括系统Bode 图、Nyquist 图、稳定性判据和系统的频域响应。

课程设计任务书学生姓名： 李 超 专业班级： 电气 1001班 指导教师： 刘志立 工作单位： 自动化学院 题 目: 用MATLAB 进行控制系统的滞后－超前校正设计 初始条件：已知一单位反馈系统的开环传递函数是)2)(1()(++=s s s K s G 要求系统的静态速度误差系数110-≥S K v ，ο45≥γ。

要求完成的主要任务: （包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、 MATLAB 作出满足初始条件的最小K 值的系统伯德图，计算系统的幅值裕量和相位裕量。

2、前向通路中插入一相位滞后－超前校正，确定校正网络的传递函数。

3、用MATLAB 画出未校正和已校正系统的根轨迹。

4、用Matlab 对校正前后的系统进行仿真分析，画出阶跃响应曲线，计算其时域性能指标。

5、课程设计说明书中要求写清楚计算分析的过程，列出MATLAB 程序和MATLAB 输出。

说明书的格式按照教务处标准书写。

时间安排:指导教师签名: 年 月 日系主任（或责任教师）签名: 年 月 日MATLAB是一个包含大量计算算法的集合。

其拥有600多个工程中要用到的数学运算函数，可以方便的实现用户所需的各种计算功能。

函数中所使用的算法都是科研和工程计算中的最新研究成果，而前经过了各种优化和容错处理。

在通常情况下，可以用它来代替底层编程语言，如C和C++。

在计算要求相同的情况下，使用MATLAB的编程工作量会大大减少。

MATLAB的这些函数集包括从最简单最基本的函数到诸如矩阵，特征向量、快速傅立叶变换的复杂函数。

函数所能解决的问题其大致包括矩阵运算和线性方程组的求解、微分方程及偏微分方程的组的求解、符号运算、傅立叶变换和数据的统计分析、工程中的优化问题、稀疏矩阵运算、复数的各种运算、三角函数和其他初等数学运算、多维数组操作以及建模动态仿真等。

此次课程设计就是利用MATLAB对一单位反馈系统进行滞后-超前校正。

摘要串联滞后-超前校正兼有滞后校正和超前校正的优点，即已校正系统的响应速度较快，超调量较小，抑制高频噪声的性能也较好。

当校正系统不稳定，且要求校正后系统的响应速度，相角裕度和稳态精度较高时，以采用串联滞后-超前校正为宜。

其基本原理是利用滞后-超前网络的超前部分来增大系统的相角裕度，同时利用滞后部分来改善系统的稳态性能。

此次课程设计就是利用MATLAB对一单位反馈系统进行滞后-超前校正。

通过运用MATLAB的相关功能，绘制系统校正前后的伯德图、根轨迹和阶跃响应曲线，并计算校正后系统的时域性能指标。

关键字：超前-滞后校正 MATLAB 伯德图时域性能指标目录摘要 21 设计要求及方法 5 1.1 设计要求 51.2 设计方法 52 滞后-超前校正设计目的和原理 5 2.1 滞后-超前设计目的 52.2 滞后=超前设计原理63 滞后-超前校正的设计过程7 3.1 校正前参数73.1.1 用MATLAB绘制校正前系统的伯德图73.1.2 用MATLAB求校正前系统的幅值裕量和相位裕量83.1.3 用MATLAB绘制校正前系统的根轨迹93.1.4 对校正前系统进行仿真分析10 3.2 滞后-超前校正设计参数计算113.2.1利用MATLAB计算出滞后校正器的传递函数113.2.2 利用MATLAB计算出超前校正器的传递函数11 3.3 滞后-超前校正的验证133.3.1 用MATLAB求校正后系统的幅值裕量和相位裕量133.3.2 用MATLAB求校正后系统的伯德图143.3.3 用MATLAB求校正后系统的根轨迹153.3.4 用MATLB对校正后的系统进行仿真分析164 传递函数特征根的计算17 4.1 校正前系统的传递函数的特征根174.2 校后前系统的传递函数的特征根185 系统动态分析18 5.1 校正前系统的动态性能分析185.2 校正后系统的动态性能分析236 系统的根轨迹分析26 6.1 校正前系统的根轨迹分析266.2 校正后系统的根轨迹分析287 系统的幅相特性30 7.1 校正前系统的幅相特性307.2 校正后系统的幅相特性318 系统的对数幅频特性及对数相频特性32 8.1 校正前系统的对数幅频特性及对数相频特性328.2 校正后系统的对数幅频特性及对数相频特性339 心得体会35 参考文献351设计要求及方法1.1设计要求 已知单位负反馈系统的开环传递函数0()(1)(0.251)K G S S S S =++，试用频率法设计串联校正装置，要求校正后系统的静态速度误差系数1v K 5s -≥，系统的相角裕度045γ≥，校正后的剪切频率2C rad s ω≥。

自控课设MATLAB超前滞后校正武汉理工大学《自动控制原理》课程设计说明书课程设计任务书学生姓名：张弛专业班级：电气1002班指导教师：刘志立工作单位：自动化学院题目: 用MATLAB进行控制系统的滞后－超前校正设计初始条件：已知一单位反馈系统的开环传递函数是G(s)?Ks(s?1)(s?2)要求系统的静态速度误差系数Kv?10S?1，??45?。

要求完成的主要任务: （包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、 MATLAB作出满足初始条件的最小K值的系统伯德图，计算系统的幅值裕量和相位裕量。

2、前向通路中插入一相位滞后－超前校正，确定校正网络的传递函数。

3、用MATLAB画出未校正和已校正系统的根轨迹。

4、用Matlab对校正前后的系统进行仿真分析，画出阶跃响应曲线，计算其时域性能指标。

5、课程设计说明书中要求写清楚计算分析的过程，列出MATLAB程序和MATLAB输出。

说明书的格式按照教务处标准书写。

时间安排:任务审题、查阅相关资料分析、计算编写程序撰写报告论文答辩时间（天） 1 3 1 2 0.5指导教师签名: 年月日系主任（或责任教师）签名: 年月日武汉理工大学《自动控制原理》课程设计说明书目录摘要 (3)1基于频率响应法校正设计概述 (4)2串联滞后-超前校正原理及步骤 (5)2.1滞后超前校正原理 (5)2.2滞后-超前校正的适用范围 (6)2.3串联滞后-超前校正的设计步骤 ........................................... 6 3串联滞后-超前校正的设计 (7)3.1待校正系统相关参数计算及稳定性判别 (7)3.1.1判断待校正系统稳定性 (7)3.1.2绘制待校正系统的伯德图 (8)3.1.3绘制待校正系统的根轨迹图 (9)3.1.4绘制待校正系统的单位阶跃响应曲线 (10)3.1.5利用SIMULINK进行控制系统建模仿真 (11)3.2滞后超前-网络相关参数的计算 (12)3.3对已校正系统的验证及稳定性分析 (15)3.3.1绘制已校正系统的伯德图 (15)3.3.2判断已校正系统的稳定性 (16)3.3.3绘制已校正系统的根轨迹图 (17)3.3.4绘制已校正系统的单位阶跃响应曲线 (18)3.3.5利用SIMULINK进行控制系统建模仿真 (19)3.3.6串联滞后-超前校正设计小结 ...............................................20 4心得体会 .................................................................21 参考文献 ...................................................................21 附录 (22)武汉理工大学《自动控制原理》课程设计说明书摘要随着科学技术的不断向前发展，人类社会的不断进步。

基于MATLAB 的滞后-超前校正器的设计摘要：对控制系统的校正设计方法进行了简单的介绍；介绍了基于MATLAB 的滞后-超前校正器的设计过程，并用仿真实例验证了该方法比传统的方法节省了相当大的工作量，实现起来非常的方便。

利用MATLAB 软件中的控制系统工具箱和Simulink 工具箱可以很方便的对控制系统进行建模、分析和设计。

关键词：MATLAB；滞后-超前校正器；设计1 引言MATLAB（Matrix Laboratory 即“矩阵实验室”）是集数值分析、矩阵运算、信号处理和图形显示于一体，构成了一个方便的、界面友好的用户环境，其强大的科学计算与可视化功能，简单易用的开放式可扩展环境，使得MATLAB 成为控制领域内被广泛采用的控制系统计算与仿真软件。

“自动控制原理”是工科类专业一门重要的课程，其所需数学基础宽而深、控制原理抽象、计算复杂且繁琐以及绘图困难等原因，使学生学习感觉枯燥并有畏难情绪。

将MATLAB 软件应用到该门课程教学中，可以解决深奥繁琐的计算，简单、方便又精确的绘图，并可以用丰富多彩的图形来说明抽象的控制原理，可以提高学生的学习兴趣。

早期的校正器设计利用试凑法，其计算量非常大，而且还要手工绘制系统的频率特性图，很难达到满意的结果。

将MATLAB 软件应用到校正器设计中，则大大提高了设计的效率，并能很方便的达到满意的效果。

本文介绍在MATLAB 环境下进行滞后-超前校正器的设计方法。

2 控制系统校正设计概述在经典控制理论中，系统校正设计，就是在给定的性能指标下，对于给定的对象模型，确定一个能够完成系统满足的静态与动态性能指标要求的控制器（常称为校正器或补偿控制器），即确定校正器的结构与参数。

控制系统经典校正设计方法有基于根轨迹校正设计法、基于频率特性的Bode 图校正设计法及PID 校正器设计法。

按照校正器与给定被控对象的连接方式，控制系统校正可分为串联校正、反馈校正、前馈校正和复合校正四种。

目录一、设计任务.......................................... .. .. (1)二、设计要求.......................................... .. (1)三、设计步骤 (1)1.未校正前系统的性能分析 (1)1.1开环增益K (1)1.2校正前系统的各种波形图 (2)1.3由图可知校正前系统的频域性能指标 (4)1.4特征根 (4)1.5判断系统稳定性 (5)1.6分析三种曲线的关系 (5)1.7求出系统校正前动态性能指标及稳态误差 (5)1.8绘制系统校正前的根轨迹图 (5)1.9绘制系统校正前的Nyquist图 (6)2.校正后的系统的性能分析 (7)2.1滞后超前校正 (7)2.2校正后系统的各种波形图 (8)2.3由图可知校正后系统的频域性能指标 (10)2.4特征根 (11)2.5判断系统稳定性 (11)2.6分析三种曲线的关系 (11)2.7求出系统校正后动态性能指标及稳态误差 (11)2.8绘制系统校正后的根轨迹图和Nyquist图 (11)四、心得体会....................................... .. .. (13)五、主要参考文献......................................... .. (13)一、 设计任务已知单位负反馈系统的开环传递函数0()(0.11)(0.011)K G S S S S =++，试用频率法设计串联滞后——超前校正装置。

（1）使系统的相位裕度045γ>（2）静态速度误差系数250/v K rad s ≥ （3）幅值穿越频率30/C rad s ω≥二、设计要求（1）首先，根据给定的性能指标选择合适的校正方式对原系统进行校正，使其满足工作要求。

要求程序执行的结果中有校正装置传递函数和校正后系统开环传递函数，校正装置的参数T ，α等的值。

1滞后校正特性及校正方法1.1滞后校正特性滞后校正就是在前向通道中串联传递函数为)(s G c 的校正装置来校正控制系统，)(s G c 的表达式如下所示。

1,11)(<++=a TsaTs s G c (1.1-1)其中，参数a 、T 可调。

滞后校正的高频段是负增益，因此，滞后校正对系统中高频噪声有削弱作用，增强了抗干扰能力。

可以利用滞后校正的这一低通滤波所造成的高频衰减特性，降低系统的截止频率，提高系统的相位裕度，以改善系统的暂态性能。

滞后校正的基本原理是利用滞后网络的高频幅值衰减特性使系统截止频率下降，从而使系统获得足够的相位裕度。

或者，是利用滞后网络的低通滤波特性，使低频信号有较高的增益，从而提高了系统的稳态精度。

可以说，滞后校正在保持暂态性能不变的基础上，提高开环增益。

也可以等价地说滞后校正可以补偿因开环增益提高而发生的暂态性能的变化。

1.2滞后校正设计的一般步骤与方法（1）按稳态性能指标要求的开环放大系数绘制未校正系统的伯德图。

如果未校正系统需要补偿的相角较大，或者在截止频率附近相角变化大，具有这样特性的系统一般可以考虑用滞后校正。

（2）在未校正系统的伯德图上找出相角为）（εγ--︒180-的频率作为校正后系统的截止频率'c w ，其中γ为要求的相位裕度，ε为补偿滞后校正在'c w 产生的相位滞后，一般取︒︒10~5。

ε的选取：ε是为了补偿滞后校正的相位滞后的，一般限制滞后校正的滞后相角小于︒10，所以可以取小于︒10的值。

ε应取一个尽量小，但又能补偿滞后校正在'c w 处的滞后相角的值。

一般，若'c w 较大，ε可取小一些。

反之，若'c w 小，则ε取大一些。

（3）在未校正系统的伯德图上量取量取）（'0c w L （或由|)(|lg 20'0c jw G 求取）的分贝值，并令ajw G c 1lg20|)(|lg 20'0=，由此确定参数a(a<1)。

可编辑修改精选全文完整版目录1 滞后-超前校正设计目的和原理 (1)1.1 滞后-超前校正设计目的 ............................................................................... 1 1.2 滞后-超前校正设计原理 ............................................................................... 1 2 滞后-超前校正的设计过程 .. (2)2.1 校正前系统的参数 (2)2.1.1 用MATLAB 绘制校正前系统的伯德图 .............................................. 3 2.1.2 用MATLAB 求校正前系统的幅值裕量和相位裕量 .......................... 3 2.1.3 用MATLAB 绘制校正前系统的根轨迹 .............................................. 4 2.1.4 对校正前系统进行仿真分析 ............................................................. 5 2.2 滞后-超前校正设计参数计算 .. (6)2.2.1 选择校正后的截止频率c ω ................................................................ 6 2.2.2 确定校正参数β、2T 和1T ................................................................. 6 2.3 滞后-超前校正后的验证 . (7)2.3.1 用MATLAB 求校正后系统的幅值裕量和相位裕量 .......................... 7 2.3.2 用MATLAB 绘制校正后系统的伯德图 .............................................. 8 2.3.3 用MATLAB 绘制校正后系统的根轨迹 .............................................. 9 2.3.4 用MATLAB 对校正前后的系统进行仿真分析 .. (10)3 心得体会.................................................................................................................. 12 参考文献 . (13)用MATLAB进行控制系统的滞后－超前校正设计1 滞后-超前校正设计目的和原理1.1 滞后-超前校正设计目的所谓校正就是在系统不可变部分的基础上，加入适当的校正元部件，使系统满足给定的性能指标。

课 程 设 计题 目: 控制系统的滞后－超前校正设计 初始条件：已知一单位反馈系统的开环传递函数是)2)(1()(++=s s s Ks G要求系统的静态速度误差系数110v K S -≥，相角裕度 45≥γ。

要求完成的主要任务: （包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）（1）用MATLAB画出满足初始条件的最小K值的系统伯德图，计算系统的幅值裕度和相角裕度。

（2）前向通路中插入一相位滞后－超前校正，确定校正网络的传递函数。

（3）用MATLAB画出未校正和已校正系统的根轨迹。

（4）用Matlab画出已校正系统的单位阶跃响应曲线、求出超调量、峰值时间、调节时间及稳态误差。

（5）课程设计说明书中要求写清楚计算分析的过程，列出MATLAB程序和MATLAB输出。

说明书的格式按照教务处标准书写。

时间安排：指导教师签名：年月日系主任（或责任教师）签名：年月日目录 (I)摘要 (II)1设计题目和设计要求 (1)1.1题目 (1)1.2初始条件 (1)1.3设计要求 (1)1.4主要任务 (1)2设计原理 (2)2.1滞后-超前校正原理 (2)3设计方案 (4)3.1校正前系统分析 (4)3.1.1确定未校正系统的K值 (4)3.1.2未校正系统的伯德图和单位阶跃响应曲线和根轨迹 (4)3.1.3未校正系统的相角裕度和幅值裕度 (7)3.2方案选择 (7)4设计分析与计算 (8)4.1校正环节参数计算 (8)的确定 (8)4.1.1已校正系统截止频率ωcω的确定 (8)4.1.4校正环节滞后部分交接频率aω的确定 (8)4.1.1校正环节超前部分交接频率b4.2校正环节的传递函数 (8)4.3已校正系统传递函数 (9)5已校正系统的仿真波形及仿真程序 (10)5.1已校正系统的根轨迹 (10)5.2已校正系统的伯德图 (11)5.3已校正系统的单位阶跃响应曲线 (12)6结果分析 (13)7总结与体会 (14)参考文献 (14)本科生课程设计成绩评定表........................................ 错误！未定义书签。
