CSB-21A备用电源自动投入装置部分检验作业指导书
1
3. 1逆变电源输出电压及f急定性检测
序号检验内容检验标准测试位置检验结果（V）
4通电初步检查
5软件版本号及CRC校验码检验
6定值整定功能检查
7开关量输入回路检验
8
9
9.哼漂检验：
[WW]测试内容测试标准及结果
★注额定电流为5A时，要求在-0.2〜+0.2
9. 2模拟量输入的幅值特性检验:
以下检验在本线路其他自动装置本体检验、二次回路检验工作结束后，所进行的配合性联动试验和带负荷试验。
10.整组传动断路器试验
11装置定值确认
打印装置定值清单，与调度部门下发的整定值通知单核对，并将打印清单附后
12•带负荷测试
13.装置检验小结。
备用电源自投装置调试方案批准：审核：编制：正泰电气股份有限公司海南矿业110kV铁矿变电站工程2014年7月12日目录1. 工程概况及适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)4. 作业准备 (3)5. 作业方法 (3)6. 安健环控制措施 (6)7. 质量控制措施及检验标准 (7)1. 工程概况及适用范围本作业指导书适应于变电工程备用电源自投装置的调试作业。
2. 编写依据表2-1 引用标准及规范名称3. 作业流程3.1 作业（工序）流程图图3-1备自投作业流程图4. 作业准备4.1工器具及仪器仪表配置表4-1 主要工器具及仪器仪表配置5. 作业方法5.1作业条件检查5.1.1检查工作的安全措施完善，二次隔离措施符合作业安全要求。
5.1.2检查屏柜及二次电缆安装完毕，符合试验条件。
5.1.3试验人员熟悉相关资料和技术要求。
5.1.4试验仪器符合要求。
5.2通电前检查：5.2.1核对保护屏配置的连片、压板、端子号、回路标注等，必须符合图纸要求。
5.2.2核对保护装置的硬件配置、标注及接线等，必须符合图纸要求。
5.2.3保护装置各插件上的元器件的外观质量、焊接质量应良好，所有芯片应插紧，型号正确,芯片放置位置正确。
5.2.4检查保护装置的背板接线有无断线、短路和焊接不良等现象，并检查背板上抗干扰元件的焊接、连线和元器件外观是否良好。
5.2.5检查保护装置电源电压是否与实际接入电压相符。
5.2.6检查保护装置所配模块与实际配置的PT、CT相符合。
5.2.7保护屏接地是否符合要求。
5.2.8检查回路接线是否正确。
5.3绝缘检查5.3.1分组回路绝缘检查：将装置CPU插件拔出，在屏柜端子排处分别短接交流电压回路，交流电流回路、操作回路、信号回路端子；用1000V兆欧表轮流测量以上各组短接端子间及各组对地绝缘。
其阻值应大于10MΩ。
5.3.2整组回路绝缘检查：将各分组回路短接，用1000V兆欧表测量整组回路对地绝缘。

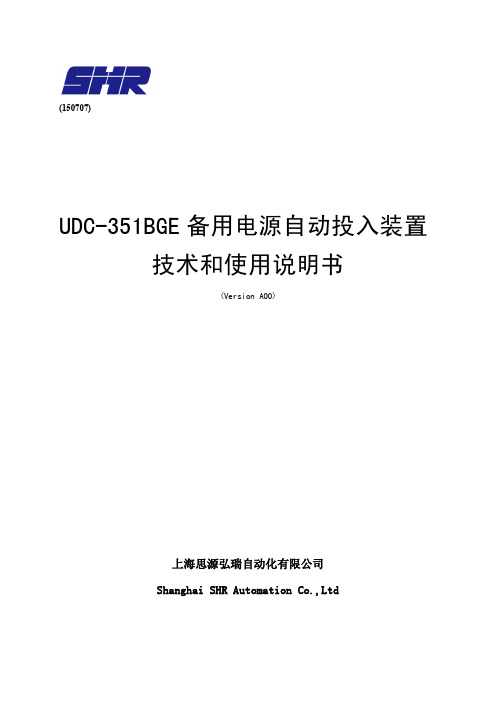

(150707)UDC-351BGE备用电源自动投入装置技术和使用说明书(Version A00)上海思源弘瑞自动化有限公司Shanghai SHR Automation Co.,Ltd本说明书中所用图例以下图例用于本书的图表中：动合触点（常开接点）动断触点（常闭接点）逻辑“与”门，可以有多个输入端，框内下部标识门的编号，如G1逻辑“或”门，可以有多个输入端，框内下部标识门的编号，如G2逻辑“非”门，框内下部标识门的编号，如G3逻辑延时与展宽元件、延时t1动作，展宽t2返回外部输入装置的信号，包括开关量、模拟量等，框内为信号名内部产生的逻辑信号，框内为信号名内部产生的逻辑信号，用作输入，框内为信号名输出到装置外部的信号，包括出口，框内为信号名TJG1&G2≥1t1t2Ia三相无流备投动作t逻辑脉冲元件，在输入信号的上升沿开始输出并计时，输出信号固定延时 t 返回本说明书所用缩略语版权声明编号：8S018971 版本: AO0符合《国家电网公司10kV ～110(66)kV 线路保护及辅助装置标准化设计规范》要求。
我们会定期校核说明书内容，做有必要的改进。
目录第1 章概述 (1)1.1应用范围 (1)1.2功能配置 (1)1.3产品特点 (1)第2 章技术参数 (2)2.1电气参数 (2)2.2 机械结构 (3)2.3 环境条件参数 (3)2.4 通信端口 (3)2.5 型式试验 (4)2.6 电磁兼容试验 (5)2.7 保护功能参数 (5)第3 章工作原理 (7)3.1 概述 (7)3.2 装置启动元件 (7)3.3 交流回路断线监视 (7)3.4 高压备投自动投入 (7)3.5 低压备投自动投入 (16)3.6 过负荷减载 (24)3.7 合流闭锁备投 (24)3.8 数据品质异常的处理 (24)3.9 SV和GOOSE功能 (25)3.10 虚端子 (25)第4 章硬件原理 (30)4.1 概述 (30)4.2 结构与安装 (31)4.3 插件描述 (32)第5 章定值整定 (35)5.1 设备参数定值 (35)5.2 装置参数定值 (36)5.3 保护定值 (38)5.4 功能软压板 (42)5.5 备自投装置跳闸矩阵 (45)5.6 调试参数 (46)第6 章人机接口 (47)6.1 人机接口概述 (47)6.2 菜单结构 (48)第7 章安装与调试 (53)7.1 保护定值校验与功能测试 (53)第8 章运行与监视 (54)8.1 测量 (54)8.2扰动 (54)8.3自检 (54)8.4 变位报告 (57)第 1 章概述1.1 应用范围UDC-351BGE是备用电源自投装置，适用于内桥、单母线、单母线分段以及主变备自投等主接线的备用电源自投逻辑以及110kV以下电压等级的分段（桥）开关的全站备自投功能。

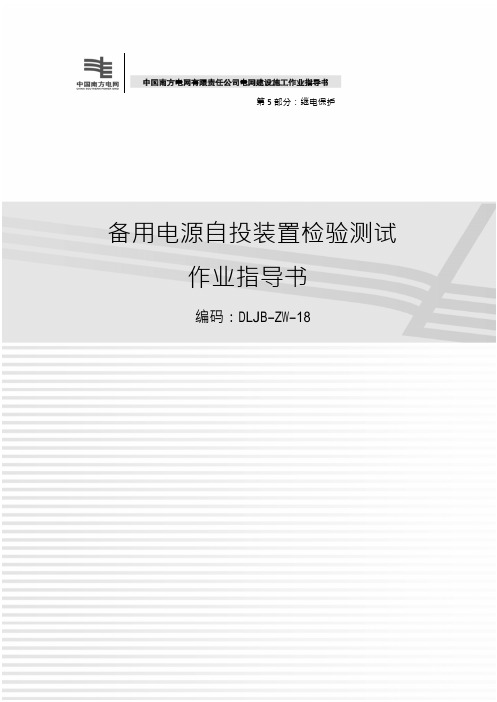

第5部分：继电保护备用电源自投装置检验测试作业指导书编码：D L J B-Z W-18目次1适用范围 (185)2编写依据 (185)3作业流程 (185)4安全风险辨析与预控 (186)5作业准备 (187)6作业方法 (187)7质量控制措施及检验标准 (190)2852861适用范围本作业指导书适用于变电工程备用电源自投装置调试。
2编写依据表2-1编写依据3作业流程图3-1作业（工序）流程图4安全风险辨析与预控4.1备用电源自投装置检验测试施工前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2按《指南》中与备用电源自投装置检验测试施工相关联的《电网建设安全施工作业票》（编码：DLJB-ZW-18-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。
表4-1作业任务安全基准风险指南5作业准备5.1人员配备表5-1人员配备表2875.2工器具及仪器仪表配置表5-2工器具及仪器仪表配置表6作业方法6.1作业条件检查6.1.1检查工作的安全措施完善，二次隔离措施符合作业安全要求。
6.1.2检查屏柜及二次电缆安装接线完毕，符合试验条件。
6.1.3试验人员熟悉相关资料和技术要求。
6.1.4试验仪器符合要求。
6.2通电前检查6.2.1核对保护屏配置的连片、压板、端子号、回路标注等，必须符合图纸要求。
6.2.2核对保护装置的硬件配置、标注及接线等，必须符合图纸要求。
6.2.3保护装置各插件上的元器件的外观质量、焊接质量应良好，所有芯片应插紧，型号正确，芯片放置位置正确。
一、安全检查档案的建立原则：建立安全检查档案的目的是制定安全检查制度，收集各种安全检查原始记录及有关的事故隐患整改和相应的奖惩、处罚原始记录，通过该档案的建立，可以督促有关责任人加强责任心，及时消除事故隐患，达到安全生产、文明施工之目的。
（一）安全检查内容安全检查的内容主要是查制度、查机构设置、查安全设施、查安全教育培训、查操作规程、查劳保用品使用、查安全知识掌握情况和伤亡事故及处理情况等。
（二）安全检查程序a、人员组织———每次检查首先要组织好各部门的人员参加，按照有关安全检查的要求及规范、标准对施工现场进行全面的检查。
b、检查隐患———对查出的安全隐患做好记录，对检查出的安全隐患应填写安全隐患整改通知单，而对重大隐患和随即将要发生的安全隐患，检查部门应立即责成被查单位采取强有力的措施进行整改，并按照有关法律程序及要求对有关责任单位（责任人）进行处理。
c、检查整改———安全隐患找出以后，安全监督管理部门应对隐患的整改期限给予限期，一般3-7天。
施工企业应根据有关检查部门所下达的安全隐患整改通知书，组织有关部门和人员召开专项会议，研究整改方案，并做好详细的记录，对隐患整改要做到“三定”、“一验收”，即定措施、定人员、定时间，整改完毕后要逐项验收，从而达到检查的目的。
d、隐患整改报告———如果上级需要对安全隐患的整改进行复查，施工企业应填写安全隐患整改报告书，把隐患整改落实情况逐项写清楚，报上级检查部门，然后由上级检查部门对安全隐患的整改情况进行检查验收。
二、安全检查档案目录：1、安全检查制度2、安全检查打分表[JGJ59-99《建筑施工安全检查标准》3、项目部安全日查记录表4、项目部定期安全检查记录表5、安全隐患整改通知书6、事故隐患整改情况报告书7、处罚通知单8、违章违记人员教育记录表三、安全检查档案内容安全检查制度安全检查制度制定时，应考虑内容中含有：检查时间即经常性、定期性、突击性、专业性及季节性检查，公司应每季最少检查一次，分公司每半月检查一次，项目部应每周定期检查一次及每日巡回检查一次，安全员及安全值日人员要做到经常巡回检查，班组长要做到上岗前及下岗后的岗位作业点检查。
大型燃机电厂保安电源备自投切换可靠性分析及应用改进探讨发表时间：2018-11-13T20:00:40.850Z 来源：《电力设备》2018年第20期作者：潘益民[导读] 摘要：介绍了大型燃机电厂400V保安电源备自投的传统工作逻辑功能实现方式，结合现场工程实践，就燃机电厂400V保安电源备自投逻辑回路传统实现方式工作可靠性进行了分析和探讨，阐述了目前一种新型400V保安电源备自动切换逻辑回路的工程应用实践方案并比较分析了其优于传统实现方式工作可靠性的特点，对大型燃机电厂400V保安电源备自投设备设计和技术改造、提高燃气发电机组400V保安电源备自投工作可靠性，具有（江苏华电戚墅堰发电有限公司 213011）摘要：介绍了大型燃机电厂400V保安电源备自投的传统工作逻辑功能实现方式，结合现场工程实践，就燃机电厂400V保安电源备自投逻辑回路传统实现方式工作可靠性进行了分析和探讨，阐述了目前一种新型400V保安电源备自动切换逻辑回路的工程应用实践方案并比较分析了其优于传统实现方式工作可靠性的特点，对大型燃机电厂400V保安电源备自投设备设计和技术改造、提高燃气发电机组400V保安电源备自投工作可靠性，具有较好的借鉴意义。
关键词：备自投；自动切换；逻辑回路；实现方式；工作可靠性；应用改进；比较；分析探讨引言现代大型燃机电厂400V保安电源备自投设备是实现对400V保安电源段上重要负载不间断供电的重要技术手段。
通常，400V保安电源EMCC母线段设置一路工作或两路工作/备用进线，柴油机电源作为其第二路（单备用电源系统）或第三路备用应急电源（双备用电源系统）。
正常运行时，400V保安电源EMCC母线段由工作进线电源供电，当正常切换或故障原因使工作进线电源跳开时，对单备用电源系统，要求直接启动柴油机并对保安段供电；对双备用电源系统，则首先由备自投系统切换到备用进线电源供电，同时启动柴油机（但不合闸供电），如切换失败则再由备自投系统控制保安电源EMCC段上的柴油机进线电源开关合闸供电。
电气巡检员试题一、理论篇：1、对备用电源自投入装置（BZT）有哪些差不多要求？答：（1）只有在备用电源有电且电压正常时，才能动作。
（2）工作电源不管何种缘故跳闸，备用电源均应能自投。
（3）为防止向故障点多次送电，BZT只承诺动作一次。
（4）当电压互感器的一次或二次铅丝部分熔断时，不应误动。
（5）备用电源应在工作电源切除后才能投入。
2、发电机的端电压高于承诺范畴将会对发电机有何阻碍？答：发电机电压在额定值的±5%范畴内变化是承诺的。
但发电机的电压过高，对发电机将产生如下阻碍：（1）使转子绕组的温度升高而超出额定值。
（2）使定子铁芯温度升高。
（3）定子的结构部件可能显现局部高温。
破坏定子绕组的绝缘。
3、同步发电机与系统并列应满足哪些条件？答：应满足下列条件：1）发电机电压等于系统电压，承诺电压差不大于5%；2）发电机频率等于系统频率，承诺频率差不大于0.1HZ；3）发电机电压的相位和系统电压的相位相同；4）发电机电压的相序和系统电压的相序相同，波形相同。
4、逆功率爱护原理？答：逆功率爱护是作为汽轮机突然停机，发电机变为电动机运行，为防止汽轮机叶片过热而导致叶片损坏的爱护。
逆功率爱护设有1段2时限，短延时发信，长延时跳闸。
逆功率爱护的电压取自发电机机端TV，为了保证功率运算精度，电流取自专用测量TA。
逆功率爱护受TV断线闭锁。
5、发电机失磁后而异步运行时，将对电力系统和发电机产生何种阻碍？答：1）由于从电力系统中吸取无功功率将引起电力系统的电压下降，如电力系统的容量较小或无功功率的储备不足，将导致系统失去稳固，甚至可能因电压崩溃而使系统瓦解。
2）发电机所发出的有功功率将较同步运行时有不同程度的降低。
3）发电机转子表面和阻尼绕组发生过热现象。
6、电压互感器与变压器有何不同？答：电压互感器实际上确实是一种降压变压器。
它的一次绕组的匝数专门多，二次绕组的匝数专门少，一次侧并联地接在电力系统中，二次侧可并接外表、继电器的电压线圈等负荷，由于这些负载的阻抗专门大，通过的电流专门小，因此，电压互感器的工作状态相当于变压器的空载情形。
MBZT-600Hb微机型备用电源自投装置（方式2）调试大纲及调试记录使用地点：1#保安A段用途：保安A段备用电源自投出厂编号Bb600220479调试人员审核人员：调试日期2013.07.20中国能建东北电力第一工程公司1.装置绝缘测试试验前将装置各功能端子分别短接，电压为1000V的测试仪测试装置各部分绝缘电阻。
测试结果如下：2.装置总体测试a)插入电源模件，接通电源。
调整液晶对比度电位器使液晶显示相应信息；b)正确时间通过<修改时钟>菜单置入装置；c)面板灯测试：利用<面板灯测试>菜单，测试装置的面板灯正常；d)继电器、压板测试：利用<联动试验>菜单，测试各继电器、压板正常；e)开入量测试：通、断各开入量，各开入量状态正常。
f)版本号：U2.06.013.装置通道系数校准a)装置电压、电流通道系数校整在相应的电压通道中加入100V电压，电流通道中加入5A电流。
在装置主菜单中监视电压、电流值。
并将读数记入表内。
4.开入开出检查4．1开入量检验在【状态显示】菜单项中的【开入量】菜单下，对开入量进行检验，可以通过“⑦”、“⑧”键进行翻页查看。
▲试验结果正确√4.2开出量检验在【开出试验】菜单项中，对开出进行监测，可以通过“⑦”、“⑧”键进行翻页。
▲试验结果正确√5.保护功能校验5.1名词释义①工作在主备方式：以1#进线为主进线，2#进线为备用进线●正向运行状态⑴ U1>U1Y 即母线电压正常；⑵ IL1<I1G、IL2<I2G 即母线、出线均无故障；⑶ 1QF合位，2QF处于分位即1#进线处于工作状态；⑷ 2#进线带电显示器状态表征2#进线有电（状态为零）或进线电压大于进线有电压定值，根据整定可选接点方式或电压方式。
任一进线过流，若投入过流闭锁，经过过流闭锁延时备自投自动进入退出运行状态。
●正向动作条件⑴装置处于正向运行状态；⑵ U1<U1D 即母线失压；⑶ IL1<I1W 即失压母线的进线欠流；⑷无外部闭锁输入；无PT断线闭锁。
备自投装置检验作业指导书1 开工前准备工作1.1 危险点分析及控制措施1.2 二次工作安全措施签发人：监护人：1.3 人员分工2 作业程序和作业标准2.1 开工2.2 检修电源的使用2.3 检修内容和工艺标准2.4 反措整改情况及缺陷处理2.5状态检查状态检查人:2.6竣工3 验收记录附录：校验记录1 所需仪器仪表2 保护屏后接线、插件外观检查及压板检查3 保护屏上压板检查4 屏蔽接地检查5 绝缘测试记录卡6 软件版本及面板检查7 保护失电功能检查8 通电初步检查8.1 定值整定、修改、核对检验定值输入功能以及固化功能正常，区号核查正确8.2 软件版本及面板检查8.3 设置CPU号菜单CRC-RUN 设置工作CPU号为：8.4 检验定值输入功能以及固化功能检验定值输入功能以及固化功能正常，区号核查正确。
9 交流回路校验9.1 零漂测试9.2 各电流、电压的刻度值及线性度测试10 开入回路检查11 开出回路检查12 定值校验12.1 电流定值精度校验12.2 电压定值精度校验12.3 装置动作时间测量13继电器检验（电磁式自投装置）13.1 交流继电器检验13.2 直流流继电器检验第 页1114 整组试验直流电源用80%额定电压下（条件允许的情况下）带断路器传动，交流电流、电压必需从端子排上通入试验，对保护直流回路上的各分支回路(包括直流控制回路、保护回路、出口回路、信号回路及遥信回路)进行认真的传动，检查各直流回路接线的正确性。
15 校验总结。
Q/CDT
河北大唐国际丰润热电有限责任公司发布
目次
1、范围 (3)
2、本指导书涉及的技术资料和图纸 (3)
3、安全措施 (3)
4、备品备件准备 (3)
5、现场准备及工具 (3)
6、检修工序及质量标准 (3)
7、设备检修与传动 (6)
8、不符合项通知单 (9)
9、完工报告单 (10)
10、质量签证单 (13)
1、范围
本作业指导书适用于河北大唐国际丰润热电有限责任公司保安段备用电源自投装置校验.
2、本指导书涉及的技术资料和图纸
下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
2．1 GB26860-2011《电业安全工作规程》
2．2 GB 7261-2008《继电器及继电保护装置基本试验方法》
2．3 GB 14285-2006《继电保护和安全自动装置技术规程》
2．4 DL 478-2011《静态继电保护及安全自动装置通用技术条件》
2．5 DL/T 624-1997《继电保护微机型试验装置技术条件》
2．6《RCS-9651C型备用电源自投装置技术说明书》（南瑞继保电气有限公司）
2．7事故保安电源二次线D0906（2）
3、安全措施
□严格执行《电业安全工作规程》
□严格执行《继电保护安全措施票》
□严格执行《危险点控制措施票》
4、备品备件准备
□RCS-9651C型备用电源自投装置一台
5、现场准备及工具
5.1 现场准备
□试验仪器和试验电源准备
□工作环境布置
5.2 专用工具
□继电保护测试仪 1台
□万用表 1块
□摇表 1块
□工具 1包
□测试线 1包
6、检修工序及质量标准
6.1 办理相关工作票
□检查验证工作票、继电保护安全措施票和危险点控制措施票6.1.1准备工作安排(见表1)
表1 准备工作安排
6.1.2主要工器具(见表2)
6.1.3二次工作安全措施编制要求(见表3)
6.1.4危险点分析及预控(见表4)
6.1.5安全注意事项(见表5)
表5 安全注意事项
表6 校验工作流程
7、设备检修与传动
7.1 1号机保安B段备用电源自投装置
7.1.1技术参数
直流电源: 220V 交流电压: 100/√3V
交流电流: 5A 频率: 50Hz
7.1.2保护装置调试
7.1.2.1 外观及接线检查
装置外观良好，元器件焊接良好，跳线连接正确。
背板接线正确，螺丝紧固无松动。
7.1.2.2 软件版本及程序校验码检查
7.1.2.3绝缘检查：
7.1.2.4 模拟量输入检验（H1）
检验结果
7.1.2.5开入、开出量检查（H2）
开出量检查：模拟各种类型故障，装置各项开出均与状况相符。
装置的各输出接点应能正确
检查结果
7.1.2.6功能试验（H3）
1．备自投动作检验
加入1母和2母电压（大于母线有压定值），301开关在合位302开关在分位，待充电完成后，将1母电压迅速降低小于有压定值，备自投动作，跳开301开关，同时合上302开关。
加入1母和2母电压（大于母线有压定值）, 301开关在合位302开关在分位，待充电完成后，将301开关分开，跳位启动备自投动作，合上302开关。
注：做此功能时，还需验证动作条件中是否有无流判据，即无电压的同时，也要满足无流备自投才能动作。
此条件可以防PT断线是备自投误动，很重要。
检查结果
7.1.2.7带开关传动（H4）
1．带断路器测试保护跳闸、手动跳闸、合闸、遥分、遥合、防跳、自投功能，检查结果：。
2．中央信号回路传动正确。
7.1.3结论
7.1 1号机保安C段备用电源自投装置
7.2.1技术参数
直流电源: 220V 交流电压: 100/√3V
交流电流: 5A 频率: 50Hz
7.2.2保护装置调试
7.2.2.1 外观及接线检查
装置外观良好，元器件焊接良好，跳线连接正确。
背板接线正确，螺丝紧固无松动。
7.2.2.2 软件版本及程序校验码检查
7.2.2.3绝缘检查：
7.2.2.4 模拟量输入检验（H5）
检验结果
7.2.2.5开入、开出量检查（H6）
开出量检查：模拟各种类型故障，装置各项开出均与状况相符。
装置的各输出接点应能正确
检查结果
7.2.2.6功能试验（H7）
1．备自投动作检验
加入1母和2母电压（大于母线有压定值），301开关在合位302开关在分位，待充电完
成后，将1母电压迅速降低小于有压定值，备自投动作，跳开301开关，同时合上302开关。
加入1母和2母电压（大于母线有压定值）, 301开关在合位302开关在分位，待充电完成后，将301开关分开，跳位启动备自投动作，合上302开关。
注：做此功能时，还需验证动作条件中是否有无流判据，即无电压的同时，也要满足无流备自投才能动作。
此条件可以防PT断线是备自投误动，很重要。
检查结果
7.2.2.7带开关传动（H8）
1．带断路器测试保护跳闸、手动跳闸、合闸、遥分、遥合、防跳、自投功能，检查结果：。
2．中央信号回路传动正确。
7.2.3结论
8、不符合项通知单（H9）
9、完工报告单（H10）
10、质量签证单
13
14。
