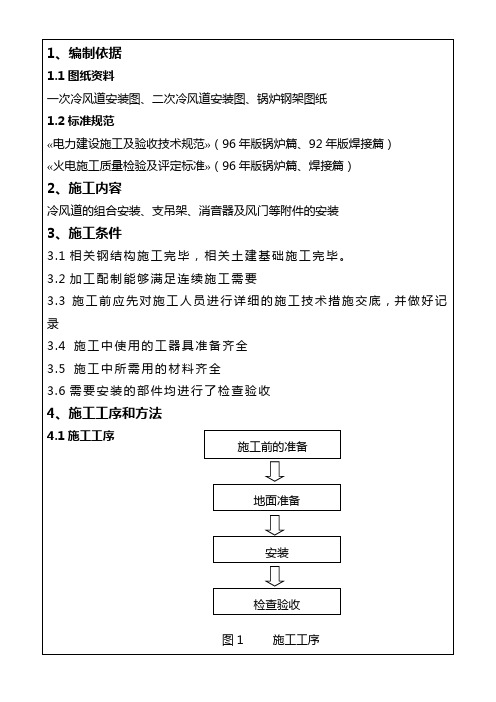

4.2工序方法4.2.1施工前的准备施工前所有参加施工人员必须看懂施工图纸及本作业指导书，了解施工组织的意图、施工步骤及方法，明确安装中的注意事项，做到心中有数。
施工前做好开工前的准备工作，如设备清点、编号。
4.2.2地面准备安装前，应在需吊装部件上焊接吊板，吊板应设加固（如图2），以防止起吊部件局部变形。
严禁在管壁上开孔，用作起吊孔。
安装前必须将管道内部清理干净。
在风道吊装前可在地面将风门、补偿器等部件与风道组合在一起。
4.2.3安装4.2.3.1支吊架安装。
管道安装前应将管道支吊架先装上，以利调整管道标高和管道的定位，同时可减少倒链等临时悬挂时间，增大安全系数。
对于安放在土建支墩上的支架，在安装前必须进行标高检查，安装时用钢板及型钢将支架调至设计标高。
在安装过程中应考虑好先后顺序，以保证每个支吊架都能焊接牢固。
支吊架安装中要保证吊架美观一致。
支架焊接时要严格按图纸施工，尤其是滑动支架和固定支架，要防止出现漏焊、错焊现象。
冷风道安装完毕后应对所有支吊架进行调整，使其受力合理、均匀，达到设计要求，另外还要根据图纸，在冷风管道安装完毕后，对所有的支吊架进行核对，以防漏装.4.2.3.2管道安装管道安装前要按图纸尺寸放出管道安装位臵线。
在安装前必须对管口尺寸进行检测，严禁随意在管道上抽口，抽口位臵应选在管道的焊缝处。
管道与管道对口均为对接焊接，严禁进行搭接焊接。
管道对口前需在管口端部开坡口。
管道对口过程中遗留的铁疤及铁件，在施工中要及时割除，并用磨光机打磨平整。
管道与空气预热器连接时要格外注意：管道的所有重量均不得传递到空气预热器上；在冷风道吊装过程中，严禁直接将风道挂在预热器上。
冷风道与其它设备连接时严禁进行强力对口。
安装过程中要做好安装记录，以备验收时检查。
管道安装完毕后必须对焊口作渗油试验，同时通知相关质检部门检查验收。
4.2.3.3冷风道附件安装补偿器安装：安装时注意导向板的安装方向，不得将补偿器装反。
风冷管道式空调机组操作手册致用户1、在安装使用本设备之前，请阅读本手册。
阅读后，请妥善保管好本手册，以备今后参考。
安装和维修需有熟悉国家和当地安全规范的专业人员承担。
如果在安装维修及使用中未能遵守本手册所包含的说明和注意事项及安全规范，可能导致设备的损坏或财产损失，并且有可能造成操作人员的伤害。
最好的预防是正确的安装、正确的操作和经常性的维护与保养。
2、本手册在出版时具有准确性，但由于产品不断改，本公司保留未经通知更改产品技术数据的权力，并不因此承担任何义务。
3、在阅读本手册中，如果您需技术咨询，请您与总代理或当地代理商联系。
产品简介二、产品特点※适用范围广可满足工商业的各项需要，方便地安装在会议室、中小型商场、工厂办公室、试验室、小型厂房、公寓套房等多种场所。
室外机可以安装在地坪、屋顶等多种地方。
※运行宁静一方面，采用国际知名品牌的全封闭压缩机，并加装减震器，系统管道经过精心设计，另一方面，室外机采用大扭角大口径风叶，室内机组配置低噪声离心风机，送风效能卓越，运行宁静。
※优良的送风状态，风速随意调节，方便自在在机组进风侧接上新风管后，健康新风会源源导入，能大大改善您的工作和生活环境，同时，三档风速随意调节，高、中、低、自动四种送风状态，能满足您不同场合的需要。
※运行可靠，能效高机组核心部件采用国际知名品牌产品，压缩机采用谷轮、大金等国际知名品牌产品，同样其他一些部件如四通阀、膨胀阀等也都是国际知名品牌。
每一件材料都经过严格的检验才能进入装配线，每台机组出厂前均经过严格的性能测试，质量上严格把关，保证机器的可靠性。
※高雅、华丽、舒适当空调机接上风道，安装在天花板上，屋内只有风口在外，显得典雅和华丽。
同时，微电脑的恒温控制能更准确地控制室温，因此也更节能，同时增加了舒适感。
※控制完整、操作简单机组控制系统包括压缩机过载过热保护、逆缺相保护、制冷系统高、低压保护等多种安全保护措施，确保运行安全。
同时，微电脑的自动控制功能也十分完善，令您操作十分简单。

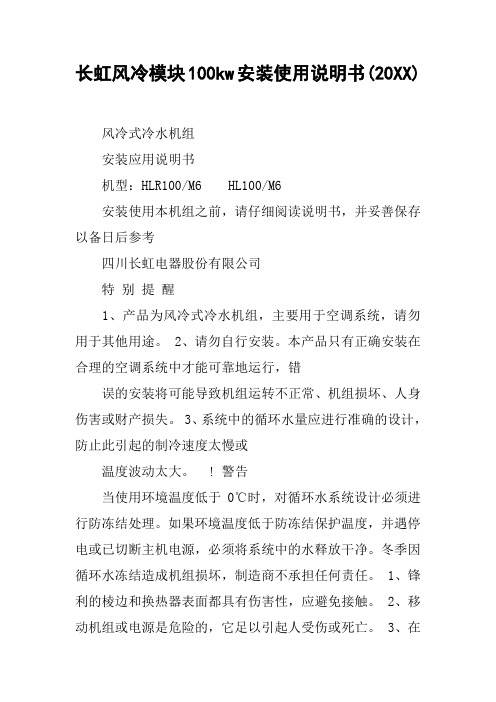

长虹风冷模块100kw安装使用说明书(20XX)风冷式冷水机组安装应用说明书机型：HLR100/M6 HL100/M6安装使用本机组之前，请仔细阅读说明书，并妥善保存以备日后参考四川长虹电器股份有限公司特别提醒1、产品为风冷式冷水机组，主要用于空调系统，请勿用于其他用途。
2、请勿自行安装。
本产品只有正确安装在合理的空调系统中才能可靠地运行，错误的安装将可能导致机组运转不正常、机组损坏、人身伤害或财产损失。
3、系统中的循环水量应进行准确的设计，防止此引起的制冷速度太慢或温度波动太大。
! 警告当使用环境温度低于0℃时，对循环水系统设计必须进行防冻结处理。
如果环境温度低于防冻结保护温度，并遇停电或已切断主机电源，必须将系统中的水释放干净。
冬季因循环水冻结造成机组损坏，制造商不承担任何责任。
1、锋利的棱边和换热器表面都具有伤害性，应避免接触。
2、移动机组或电源是危险的，它足以引起人受伤或死亡。
3、在维修、移动、安装机组前必须切断电源，否则会触电。
4、切勿拆除机组风叶网罩，切勿用手或其它物品伸进机组进出风口，否则会造成人身伤害或机组损坏。
5、切勿向机组淋水及湿手操作机组，否则会造成故障或发生触电危险。
6、机组上切勿站人或放置物品，否则人或物品会掉下来。
7、切勿使用容量不相符的漏电断路器，切勿用导线或铁丝代替漏电断路器，否则会造成故障或引起火灾。
本说明书所用图示均为示意图，产品请以实物为准！本说明书包括长虹现在生产的产品，若设计或产品结构变化时，恕不另行通知！欢迎您加入长虹电器用户的行列，在安装使用本机组之前。
请仔细阅读说明书。
目录1 重要参数 ................................................ ................................................... .... 12 工况条件 ................................................................................................... .... 1 3 产品规格 ................................................ ................................................... .... 2 4 用户使用说明 ................................................ ................................................ 2 5 外形尺寸 ................................................ ................................................... .... 3 6 安装附件 ................................................ ................................................... .... 3 7 安装须知 ................................................ ................................................... .... 3 8 系统设计注意事项 ................................................ ......................................... 3 9 安装位置选择 ................................................ (4)10 安装基础与安装要求 ................................................ ................................... 5 11 机组搬运注意事项 ................................................ ....................................... 5 12 进出水管连接 ................................................ .............................................. 6 13 电气配线 ................................................ ................................................... .. 6 14 机组试运行 ................................................ . (7)15 维护保养说明 ................................................ .............................................. 7 16 机组试运转参数 ................................................ (9)1 重要参数稳定工作范围电源：3N～，342～418V，50Hz。
机组外形尺寸图（室外机）TSA15/20/30 外形图R最小回风间距 最小回风间距最小检修间距机型型 号 TSA15 TSA20 TSA30 A（长） 760 850 910 B（宽） 255 290 340外形尺寸（mm） C（高） 525 580 810 D(长安装) 540 500 625 E(宽安装) 286 310 380外机数量(台) 1 1 1大于系统数（台） 1 1 1第 11 页 共 44 页机组外形尺寸图（室外机）TSA50/60//150 外形图R最小回风间距 最小回风间距最小检修间距机型型号 TSA50 TSA60 TSA150外形尺寸(mm) A（长） 910 1080 B（宽） 340 350 C（高） 1330 1290 D(长安装) 625 1040 E(宽安装) 380 309大于外机数量(台) 1 1 3系统数 （个） 1 1 3第 12 页 共 44 页机组外形尺寸图（室外机）TSA75/100/125/200/250/300 外形图最小出风间距风冷管 道式 空调机 组室 外机型号 额 定制冷量 额 定制热量 制 冷剂 充注量 出厂 编号 电 源 室 外机额定 功率 电 流 重量 生产 许可证编 号 制造日期南 京 天 加 空 调 设 备 有 限 公司最小回风间距最小回风间距最小回风 间距机型 TSA75B(R) TSA100D(R) TSA125D(R) TSA200D(R) TSA300E(R) TSA250D(R)长 A（mm）宽 B（mm）高 C（mm）长安装 D（mm）宽安装 E（mm）外机数量 (台)1 1最小 维修间距系统数 （个）2 2 2 4 6 414038219247707811 2 314478659247708252第 13 页 共 44 页机组外形尺寸图（室外机）TSA400/500/600/750/1000 外形图最小出风间距C最小回风间距 最小回风间距最小回风间距BE D A D机型 TSA400C(R) TSA600D(R) TSA500D(R) TSA750D(R) TSA1000C(R)长 宽 高 长安装 宽安装 A（mm） B（mm） C（mm） D（mm） E（mm）1808109011587501050系统数 （个） 4 6 4 6 4外机数量 （台） 2 3 2 3 4第 14 页 共 44 页最小维修间距机组验收机组验收仔细验货看有否运输损坏。
风冷冷风型空调机安装使用说明书-CAL-FENGHAI.-(YICAI)-Company One1目录CATALOGUE一、机组外观和机组结构 (1)Unit outlook and structure二、系统流程图 (3)system flow chart三、机组安装 (4)Installation四、调试 (18)Test五、使用 (20)Operation六、维护和保养 (25)Maintenance七、运行范围 (26)Run scope八、简易故障处理 (27)Trouble disposal一、机组外观和机组结构 Unit outlook and structure 1、 机组外观97653142876543218回风口 air inlet 出风口 air outlet接水管排水孔 drain pan weep hole 室内外机连接口indoor & outdoor unit connection底盘排水孔 classic weep hole 电源线孔 power wire hole 压力表 pressure gauge 控制面板 control panel 室外机 outdoor unit2、机组结构 Unit structure6.电控箱 Electric controller 8.室外机 outdoor unit5.风机 Fan1.压缩机 Compressor 3.蒸发器 Evaporator 4.过滤网 Filter 9.球阀Ball valve2.电加热 Electric heater 7.电机Motor3.气液分离器安装于室内机;Gas and liquide separation is installed in indoor unit.以上三点示意图上均未表示.The three points above have not been shown in the sketch map.2.热泵机使用膨胀阀节流,室内机室外机各安装一个; For heat-pump unit, expansion valve is used to throttle, installingeach one both in indoor and outdoor units.注: 1.单冷机使用毛细管节流(50HP以下）;二、系统流程图 system flow chart1、 风冷冷风型/电加热型空调机工作原理Working principle of the air-cooled cooling or electric heating air conditionerinside室内侧outside室外侧joint2、 热泵型空调机工作原理Working principle of the heat-pump air conditioner室外换热器outside 室外侧outside heat exchanger室内侧high pressure relay低压继电器 高压继电器2.1.inside low pressure relay gas and liquid separation室内换热器inside heat exchanger制热循环制冷循环refrigeration cycleheat cycle三、机组安装1. 安装空间： Installation space确保机组安装位置周围有足够的空间以备操作、维修之用，同时也要保证气流循环畅通，不受阻碍并且没有短路。
MAC030~070C/CR目录1产品介绍 (1)1.1特性 (1)1.2命名 (3)2技术参数 (4)2.1规格参数 (4)2.2机组运行范围 (7)2.3性能参数变化图 (8)2.4系统原理图 (10)2.5外形尺寸 (12)3机组安装 (14)3.1机组安装 (14)3.2水系统安装 (18)3.3电气连接及参数 (20)4水质管理 (24)4.1水质要求 (24)4.2 水处理方法 (24)5维修和保养 (27)5.1维修和保养 (27)5.2机组结构 (29)6用户须知 (30)7售后服务及保修 (31)执行标准：GB/T 18430.2-20081产品介绍1.1特性概述麦克维尔MAC 系列风冷冷水(热泵)机组设计满足用户对产品可靠性、安全性、灵活性上的最高要求。
机组搭配灵活，可以配接不同规格的风机盘管或空气处理机组，其数量取决于机组的制冷、制热量和风机盘管或空气处理机组总的处理能力。
机组以其高效、低噪声、结构小巧、操作简便、运行安全、安装维护方便等优点，广泛适用于工厂、车站、宾馆、酒店、别墅、写字楼等场所。
性能优异MAC 系列产品运用世界领先技术，选用世界知名品牌配件，并进行严格测试以确保其合理匹配。
压缩机能效比高、噪音低；高效的换热器保证了机器能力的充分发挥；性能优越的空调专用风机、电机、水泵等部件运行平稳，振动和噪声极低。
操作简便机组采用微电脑控制，所有温度设定、水流量设定均已在工厂完成。
机组自动检测水温并自动调节。
用户只需启动开关按钮，一切操作均由机组自动进行。
室内机的控制可以根据用户要求，选用遥控或线控，均可与本机兼容。
安装简单易行机组设计最大限度考虑用户的安装。
制冷系统已在工厂制作成封闭系统，采用先进的充注机充注制冷剂，确保精确的充注量。
用户无需进行任何铜管连接和制冷剂充注。
水系统预留进出水接口与末端设备连接，用户在确保水质的基础上可以直接注入水后运行。
机组左右两侧均可连接进出水管；前后两侧均可连接机组电源线和检修电器部件。
目录1.0 产品命名1.1 简介 (3)2.0 安装2.1 交货与验收 (5)2.2 吊装 (5)2.3 机组安放空间....................................................... (5)2.4 地基............................................................................. .. (5)2.5 防震隔离 (6)2.6 管路连接 (6)2.7 冷冻水流量和质量 (6)2.8 电气布线 (13)2.9 控制 (13)2.9.1 连接 (13)2.9.2 设置 (13)2.10 开机人员须知 (13)3.0 操作3.1 概述 (14)3.2 机组管路连接 (14)3.3 机组运行的标准环境温度............... .......... .......... (14)3.4 风冷式冷水机组的启动................... .......... .......... (14)3.5 启动检查 (14)3.6 关机（夜间和周末） (15)3.7 季节性关机的步骤 (15)3.8 季节性开机的步骤 (15)3.9 安全卸载阀 (16)3.10 ACDXHP的制冷循环过程......... .. (16)3.11 ACDXHP的融霜.................. .. (16)3.12 风扇 (16)3.13 液体的喷射 (16)4.0 电控方面4.1 电气数据 (17)4.2 线路图 (17)4.3 通常的操作 (17)4.4 微电脑界面操作说明 (18)4.5 控制功能 (27)4.5.1 用户控制 (27)4.5.2 防重复启动 (27)4.5.3 载荷控制............. . (27)4.5.4 多压缩机控制 (27)4.5.5 油槽加热控制 (28)4.6 安全保护功能解释 (28)4.6.1 电源掉电控制（微电脑） (28)4.6.2 压力过低关机（微电脑） (28)4.6.3 蒸发器结冰关机（微电脑） (28)4.6.4 高压关机（微电脑） (28)4.6.5 压缩机内部保护 (28)4.6.6 过载保护（0L） (28)4.6.7 低压继电器（UVR） (28)4.6.8 传感器故障报警（微电脑） (29)4.6.9 不停机报警（微电脑） (29)4.6.10 低压差报警（微电脑） (29)5.0 维护5.1 概述 (29)5.2 定期检查 (29)5.3 每月的检查 (29)5.4 容器的维护 (30)5.4.1 概述 (30)5.4.2 蒸发器水侧表面的清洗 (30)5.5 风冷式冷凝器的清洗 (30)5.6 电力故障 (30)5.7 制冷剂的充注 (30)5.8 添加润滑油 (31)5.9 故障分析 (32)5.10 记录表举例 (35)1.0 产品命名1.1 简介本手册对顿汉布什公司生产的ACDXHP风冷螺杆热泵机组的安装、操作及维护进行了介绍。
