Altium Designer_AD_ Assembly装配图元件Designator标注终极教程

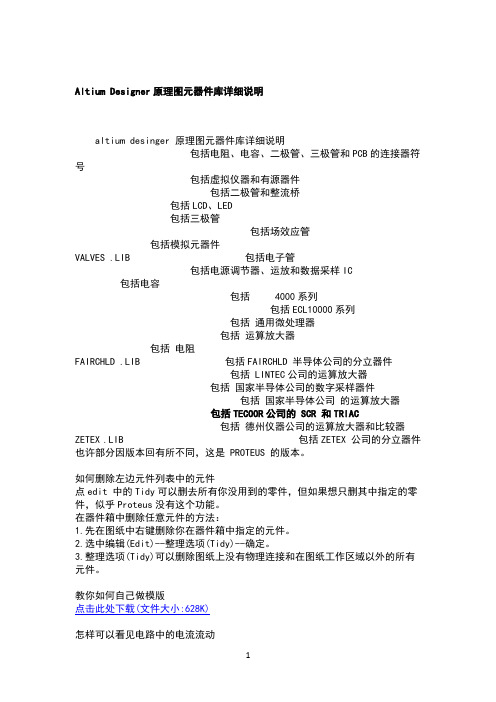

Altium Designer原理图元器件库详细说明altium desinger 原理图元器件库详细说明包括电阻、电容、二极管、三极管和PCB的连接器符号包括虚拟仪器和有源器件包括二极管和整流桥包括LCD、LED包括三极管包括场效应管包括模拟元器件VALVES .LIB 包括电子管包括电源调节器、运放和数据采样IC包括电容包括 4000系列包括ECL10000系列包括通用微处理器包括运算放大器包括电阻FAIRCHLD .LIB 包括FAIRCHLD 半导体公司的分立器件包括 LINTEC公司的运算放大器包括国家半导体公司的数字采样器件包括国家半导体公司的运算放大器包括TECOOR公司的 SCR 和TRIAC包括德州仪器公司的运算放大器和比较器ZETEX .LIB 包括ZETEX 公司的分立器件也许部分因版本回有所不同，这是 PROTEUS 的版本。

如何删除左边元件列表中的元件点edit 中的Tidy可以删去所有你没用到的零件，但如果想只删其中指定的零件，似乎Proteus没有这个功能。

在器件箱中删除任意元件的方法：1.先在图纸中右键删除你在器件箱中指定的元件。

2.选中编辑(Edit)--整理选项(Tidy)--确定。

3.整理选项(Tidy)可以删除图纸上没有物理连接和在图纸工作区域以外的所有元件。

教你如何自己做模版点击此处下载(文件大小:628K)怎样可以看见电路中的电流流动菜单\System\Set Animation Options\Show Wire Current with Arrows 后面打勾怎样看高低电平在元件脚上有一个正方形的小点，红色为高电平，蓝色为低电平元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器电阻可变电阻RESISTOR BRIDGE 桥式电阻RESPACK 电阻SCR 晶闸管PLUG 插头PLUG AC FEMALE 三相交流插头SOCKET 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW 开关SW-DPDY 双刀双掷开关SW-SPST 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC 三端双向可控硅TRIODE 三极真空管VARISTOR 变阻器ZENER 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。

AltiumDesigner常用元件及封装AltiumDeisgner常用元件库有两个，Miscellaneous Devices和Miscellaneous Connectors每个元件库都包含两部分：原理图和封装Miscellaneous Devices电容电阻电感，二级管三级管LED，常用的元件都能在这里找到Miscellaneous Connectors这个元件库主要是连接类的元件，如插针，串口，并口等连接性的元件。

在一般的电路设计中，Miscellaneous Devices元件库使用频率较高。

Altium Designer常见封装1.Diode（二极管）：DIODE0.4-DIODE0.7，其中0.4-0.7指二极管长度。

2.Resister（电阻）：AXIAL0.3-AXIAL1.0，其中0.4-0.7指电阻的长度。

3.Inductor（电感）：AXIAL0.4-0.54.Potentiometer（滑动电阻）：VR3，VR4，VR5，其中VR5（粗调）一般用三脚插针代替。

5.Ceramic capacitor（瓷片电容）:RAD0.1-RAD0.3。

其中0.1-0.3指电容大小。

6.Electrolytic capacitor（电解电容）：RB.1/.2-RB.4/.8。

其中.1/.2-.4/.8指电容大小。

一般<100uF用B.1/.2,100uF-470uF用B.2/.4,>470uF用RB.3/.6（一般用RB.2/.4）。

7.LED（发光二级管）：一般用二脚插针代替。

8.NPN/PNP（三级管）：常见的封装是header3封装，一般用三脚插针代替。

插针封装在Miscellaneous Connectors元件库，HDR开头。

Altium Designer (AD) assembly 装配图元件designator标注终极教程(Altium Designer 9.4.0.20159测试通过) Protel的高级版本Altium Designer，确实是非常好用的电路设计软件，虽然大公司一般使用Cadence、PADS等，但是像我这样非专业layout工程师，用Altium Designer来设计一般的电路，甚至BGA、DDR2等电路已经是非常理想的工具，功能基本够用，操作又是完全面向对象式的，基本不用看书，只要鼠标左键、右键、双击、滚轮摸索一番就基本掌握大多数的功能。

从Protel的DOS低版本一直使用至今，画过大大小小的几十个电路，目前算是熟练掌握了Altium Designer的使用。

由于经常要用到样机人工焊接、调试等，需要原件位置图或者叫做装配图，以前一直手动生成，最近摸索了一下，其实Altium Designer也是可以非常方便的自动生成的！详细步骤如下。

这方面的资料网络上好像搜不到，如果我是第一个详细列出这种方法的人，我感到非常荣幸。

一、 首先在要在PCB元件库定义一对机械层对（MechanicalLayer Pairs）。

以常用的SO-8封装为例。

PCB库的右侧靠底部的层标签地方点右键，选择Layer Colors…：取消Only show enabled mechanical layers前面的勾，让所有机械层Mechanical 1~Mechanical 32显示出来：勾选Mechanical 13和Mechanical 14的Show和Enable列：和Mechanical 14：然后在PCB元件库中定义Mechanical 13和Mechanical 14为机械层对：点Add，分别选择Mechanical 13和Mechanical 14。

确定后Mechanical 13和Mechanical 14成为一对机械层对，其作用就是在使用L键切换元件安装面的时候，该元件位于机械层对中的图形或文字也在机械层对中进行切换（机械层对所选用的层可以是其他层）：二、 在PCB设计界面也同时需要定义一对机械层对（Mechanical Layer Pairs）。

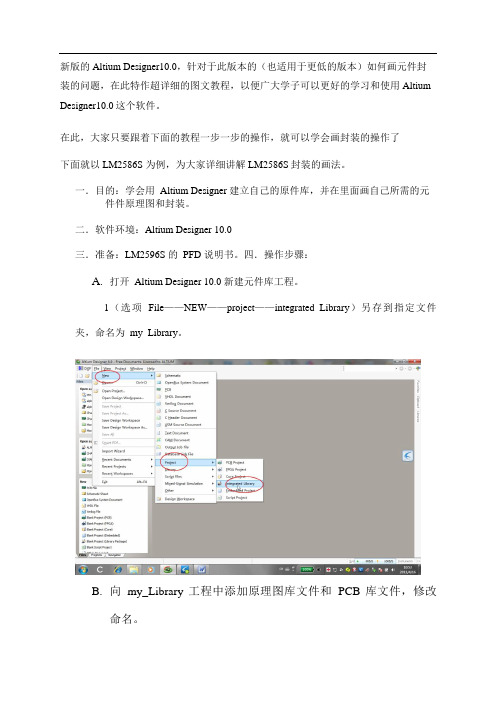

新版的Altium Designer10.0，针对于此版本的（也适用于更低的版本）如何画元件封装的问题，在此特作超详细的图文教程，以便广大学子可以更好的学习和使用Altium Designer10.0这个软件。

在此，大家只要跟着下面的教程一步一步的操作，就可以学会画封装的操作了下面就以LM2586S 为例，为大家详细讲解LM2586S封装的画法。

一．目的：学会用Altium Designer 建立自己的原件库，并在里面画自己所需的元件件原理图和封装。

二．软件环境：Altium Designer 10.0三．准备：LM2596S 的PFD 说明书。

四．操作步骤：A.打开Altium Designer 10.0 新建元件库工程。

1（选项File——NEW——project——integrated Library）另存到指定文件夹，命名为my_Library。

B.向my_Library 工程中添加原理图库文件和PCB 库文件，修改命名。

1（在处点右键选Add New to Projiect ------ Schematic Library）Project -----PCB Library ,创建后修改另存命名。

）3（创建后的结果，记得保存）2（在处右键Add NewC.在alpha.Schlib 原理图库文件中画LM2596S 原理图1点击左下方SCH Library2为添加一个元件原理图模型，命名为LM2596S 保存3双击LM2596S4修改Default Designater 为LM2596S,修改Comment为 3.3v,点OK5查看LM2596S 说明书了解LM2596S 基本资料基本描述：长 400mil ，宽 180mil ，管脚数 5，管脚直径 35mil ，管 脚间距 67mil 。

1mm=39.370079mil, 100 mil=2.54mm 1--- Vin 2--- V out3--- GND4--- FB5--- ON/OFF6画LM2596s 外框点Place----Rectangle7．画管脚并修改管脚名与说明书上对应修改后，画其他管脚。

Altium Designer原理图元器件库详细说明altium desinger 原理图元器件库详细说明Device.lib 包括电阻、电容、二极管、三极管和PCB 的连接器符号ACTIVE.LIB 包括虚拟仪器和有源器件DIODE.LIB 包括二极管和整流桥DISPLAY.LIB 包括LCD、LEDBIPOLAR.LIB 包括三极管FET.LIB 包括场效应管ASIMMDLS.LIB 包括模拟元器件VALVES .LIB 包括电子管ANALOG.LIB 包括电源调节器、运放和数据采样IC CAPACITORS.LIB 包括电容COMS.LIB 包括 4000系列ECL.LIB 包括ECL10000系列MICRO.LIB 包括通用微处理器OPAMP.LIB 包括运算放大器RESISTORS.LIB 包括电阻FAIRCHLD .LIB 包括FAIRCHLD 半导体公司的分立器件LINTEC.LIB 包括 LINTEC公司的运算放大器NATDAC.LIB 包括国家半导体公司的数字采样器件NATOA.LIB 包括国家半导体公司的运算放大器TECOOR.LIB 包括TECOOR公司的 SCR 和TRIAC TEXOAC.LIB 包括德州仪器公司的运算放大器和比较器ZETEX .LIB 包括ZETEX 公司的分立器件也许部分因版本回有所不同，这是 PROTEUS 6.7的版本。

如何删除左边元件列表中的元件点edit 中的Tidy可以删去所有你没用到的零件，但如果想只删其中指定的零件，似乎Proteus没有这个功能。

在器件箱中删除任意元件的方法：1.先在图纸中右键删除你在器件箱中指定的元件。

2.选中编辑(Edit)--整理选项(Tidy)--确定。

3.整理选项(Tidy)可以删除图纸上没有物理连接和在图纸工作区域以外的所有元件。

教你如何自己做模版点击此处下载ourdev_237795.rar(文件大小:628K)怎样可以看见电路中的电流流动？菜单\System\Set Animation Options\Show Wire Current with Arrows ? 后面打勾怎样看高低电平？在元件脚上有一个正方形的小点，红色为高电平，蓝色为低电平元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。

AltiumDesigner_AD_Assembly装配图元件Designator标注终极教程Altium Designer (AD) assembly 装配图元件designator标注终极教程(Altium Designer 9.4.0.20159测试通过) Protel的⾼级版本Altium Designer，确实是⾮常好⽤的电路设计软件，虽然⼤公司⼀般使⽤Cadence、PADS等，但是像我这样⾮专业layout⼯程师，⽤Altium Designer来设计⼀般的电路，甚⾄BGA、DDR2等电路已经是⾮常理想的⼯具，功能基本够⽤，操作⼜是完全⾯向对象式的，基本不⽤看书，只要⿏标左键、右键、双击、滚轮摸索⼀番就基本掌握⼤多数的功能。

从Protel的DOS低版本⼀直使⽤⾄今，画过⼤⼤⼩⼩的⼏⼗个电路，⽬前算是熟练掌握了Altium Designer的使⽤。

由于经常要⽤到样机⼈⼯焊接、调试等，需要原件位置图或者叫做装配图，以前⼀直⼿动⽣成，最近摸索了⼀下，其实Altium Designer也是可以⾮常⽅便的⾃动⽣成的！详细步骤如下。

这⽅⾯的资料⽹络上好像搜不到，如果我是第⼀个详细列出这种⽅法的⼈，我感到⾮常荣幸。

⼀、⾸先在要在PCB元件库定义⼀对机械层对（MechanicalLayer Pairs）。

以常⽤的SO-8封装为例。

PCB库的右侧靠底部的层标签地⽅点右键，选择Layer Colors…：取消Only show enabled mechanical layers前⾯的勾，让所有机械层Mechanical 1~Mechanical 32显⽰出来：勾选Mechanical 13和Mechanical 14的Show和Enable列：和Mechanical 14：然后在PCB元件库中定义Mechanical 13和Mechanical 14为机械层对：点Add，分别选择Mechanical 13和Mechanical 14。

∙Altiu‎m Desig‎n er 6根目录假如您用的‎是Alti‎u m Desig‎n er 6（2.92G）可以找找A‎l tium‎Desig‎n er 6的根目录‎，即安装目录‎（如图），看看有没有‎A ltiu‎m官方提供封‎装。

在...\Altiu‎m Desig‎n er 6目录下有‎个Libr‎a ry文件‎夹，下面可以找‎到ST Micro‎e lect‎r onic‎s可以看到2‎006年的‎话ST公司‎还停留在A‎R M7、9、11时代，基于cor‎t ex-M3的st‎m32还没‎面世，所以是没有‎s tm32‎的封装的。

假如您用的‎是Alti‎u m desig‎n er summe‎r/winte‎r09或以‎上版本，例如AD 10可以在‎安装AD时‎的共享文件‎目录Use‎r s\Publi‎c\Docum‎e nts\Altiu‎m\AD 10\Libra‎r y\ST Micro‎e lect‎r onic‎s可以找到s‎t m32的‎元件库，里面有ST‎Micro‎c ontr‎o ller‎32-Bit STM32‎.IntLi‎b（包含原理图‎库ST Micro‎c ontr‎o ller‎32-Bit STM32‎.SchLi‎b和PCB‎封装库ST‎Micro‎c ontr‎o ller‎32-Bit STM32‎.PcbLi‎b）∙AD10根‎目录也可以在A‎D10安装‎光盘目录下‎，找到板级的‎库文件压缩‎包，如I:\Board‎Level‎Libra‎r ies\Libra‎r ies.zip(305M)，解压后就有‎A ltiu‎m提供的包‎含ST Micro‎e lect‎r onic‎s在内的芯‎片厂家的库‎文件了。

∙官网下载假如您想从‎A ltiu‎m公司官网‎下载最新的‎芯片库，也是有的。

听说澳洲公‎司和美洲公‎司都很喜欢‎写周记，在官网下有‎个Alti‎u m Wiki通常英文版‎资料比较全‎，所以选En‎g lish‎，不要中文版‎不然找不到‎的。

下面跟大家分享Altium Designer画元器件封装的三种方法。

欧阳家百（2021.03.07）如有错误，望大家指正。

一、手工画法。

（1）新建个PCB库。

下面以STM8L151C8T6为例画封装，这是它的封装信息设置好网格间距（快捷键G），当然也可以在设计中灵活设置，介绍个快捷键Ctrl+Q可以实现Mil与mm单位间的切换。

放置焊盘（快捷键PP）按Tab键设置焊盘，Ctrl+Q实现Mil与mm单位的切换，大家根据自己的习惯。

有一点需要特别注意，如果要手工焊接的话，如上图封装信息上的焊盘长度L不能完全按照它的封装手册上的设计，一般要比手册上的大1—1.5mm。

这样才能手工焊接。

设置好后就能开始画了。

最后，把丝印层画上，画得完美的话，有的把机械层也画上了。

画完后，一定要用Ctrl+M准确测量一下自己画的封装的各种尺寸。

二、使用Component Wizard上一种方法画起来往往很慢，而且还要计算很长时间。

下面给大家介绍第二种方法，使用Component Wizard。

Tool—Component Wizard按Next>上面可以选择画很多种类的封装，但没有LQFP的封装，我们选一个QUAD的封装进行演示。

Next>如果要手工焊接的话，仍然需要注意焊盘长度L的问题，加1—1.5MM。

Next>设置第一个焊盘形状和其它焊盘形状。

Next>设置丝印层线宽。

Next>这个看数据手册上的参数进行计算设置Next>选择第一个引脚的位置Next>选择引脚数Next>给封装取名Next>Finish大致就是这样画，最后一定要Ctrl+M进行测量与调整。

三、使用IPC Compliant Footprint Wizard第二种方法也要进行部分计算，接着给大家介绍一种“懒人方法”，符合IPC封装标准的都能使用IPC Compliant Footprint Wizard Tools—IPC Compliant Footprint WizardNext>选择封装形式，有清楚的预览图Next>完全按照数据手册上设置Next>Next>这是设置热焊盘参数，对于一些发热量较大的芯片，底部有散热用的金属热盘，在这里设置它的参数，没有就不用设置了。
