电子装配策划书范本3篇篇一电子装配策划书范本一、引言随着电子技术的不断发展，电子装配行业也在不断壮大。
为了满足市场需求，提高生产效率和质量，我们制定了本电子装配策划书。
本策划书旨在提供一个全面的电子装配方案，包括生产流程、设备选型、人员配置、质量控制等方面的内容。
二、生产流程1. SMT 贴片：将电子元件贴装在 PCB 板上。
2. 插件：将插件元件插入 PCB 板上。
3. 焊接：将电子元件焊接在 PCB 板上。
4. 测试：对 PCB 板进行测试，确保其功能正常。
5. 组装：将 PCB 板组装成电子产品。
6. 包装：对电子产品进行包装，准备出货。
三、设备选型1. SMT 贴片机：选择高精度、高效率的 SMT 贴片机，以满足生产需求。
2. 插件机：选择自动化程度高、插件速度快的插件机，以提高生产效率。
4. 测试设备：选择功能齐全、测试精度高的测试设备，以确保产品质量。
5. 组装设备：选择自动化程度高、组装效率高的组装设备，以提高生产效率。
四、人员配置1. 生产管理人员：负责生产计划的制定、生产进度的跟踪和生产质量的控制。
2. 技术人员：负责设备的维护和调试、生产工艺的改进和新产品的开发。
3. 操作人员：负责设备的操作和产品的装配。
4. 质量检验人员：负责产品的质量检验和质量问题的处理。
五、质量控制1. 原材料检验：对原材料进行检验，确保其质量符合要求。
2. 生产过程检验：对生产过程进行检验，确保生产工艺符合要求，产品质量符合标准。
3. 成品检验：对成品进行检验，确保产品质量符合要求。
4. 质量问题处理：对质量问题进行及时处理，采取有效的纠正措施，防止问题再次发生。
六、生产计划1. 生产计划的制定：根据市场需求和订单情况，制定生产计划。
2. 生产进度的跟踪：对生产进度进行跟踪，及时发现问题并解决。
3. 生产计划的调整：根据实际情况，对生产计划进行调整，以确保按时完成生产任务。
七、成本控制1. 原材料成本控制：通过优化采购渠道、降低采购成本等方式，控制原材料成本。

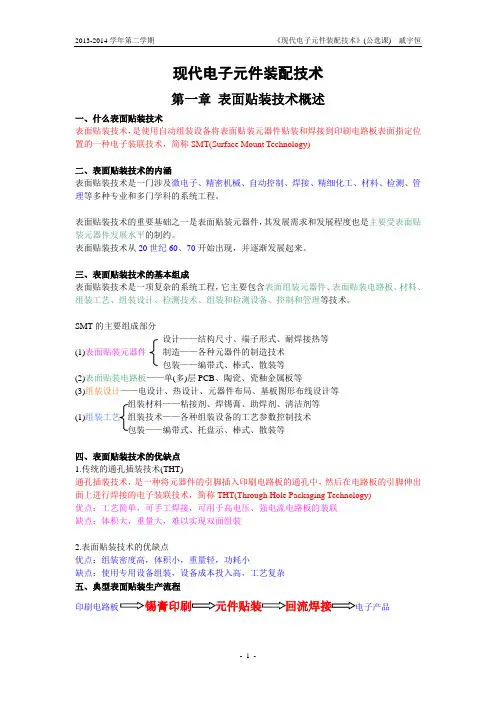

现代电子元件装配技术第一章表面贴装技术概述一、什么表面贴装技术表面贴装技术，是使用自动组装设备将表面贴装元器件贴装和焊接到印刷电路板表面指定位置的一种电子装联技术，简称SMT(Surface Mount Technology)二、表面贴装技术的内涵表面贴装技术是一门涉及微电子、精密机械、自动控制、焊接、精细化工、材料、检测、管理等多种专业和多门学科的系统工程。
表面贴装技术的重要基础之一是表面贴装元器件，其发展需求和发展程度也是主要受表面贴装元器件发展水平的制约。
表面贴装技术从20世纪60、70开始出现，并逐渐发展起来。
三、表面贴装技术的基本组成表面贴装技术是一项复杂的系统工程，它主要包含表面组装元器件、表面贴装电路板、材料、组装工艺、组装设计、检测技术、组装和检测设备、控制和管理等技术。
SMT的主要组成部分设计——结构尺寸、端子形式、耐焊接热等(1)表面贴装元器件制造——各种元器件的制造技术包装——编带式、棒式、散装等(2)表面贴装电路板——单(多)层PCB、陶瓷、瓷釉金属板等(3)组装设计——电设计、热设计、元器件布局、基板图形布线设计等组装材料——粘接剂、焊锡膏、助焊剂、清洁剂等(1)组装工艺组装技术——各种组装设备的工艺参数控制技术包装——编带式、托盘示、棒式、散装等四、表面贴装技术的优缺点1.传统的通孔插装技术(THT)通孔插装技术，是一种将元器件的引脚插入印刷电路板的通孔中，然后在电路板的引脚伸出面上进行焊接的电子装联技术，简称THT(Through Hole Packaging Technology)优点：工艺简单，可手工焊接，可用于高电压、强电流电路板的装联缺点：体积大，重量大，难以实现双面组装2.表面贴装技术的优缺点优点：组装密度高，体积小，重量轻，功耗小缺点：使用专用设备组装，设备成本投入高，工艺复杂五、典型表面贴装生产流程第二章表面贴装元器件表面贴装元件(SMC，Surface Mount Component)表面贴装器件(SMD，Surface Mount Device)表面贴装元器件的包装方式一、表面贴装元件(SMC)1.电阻器(Resistance)2.电容器(Capacity)3.电感器(Inductance)特点：微小型化、无引脚(或扁平、短小引脚)，适合在印刷电路板表面组装。

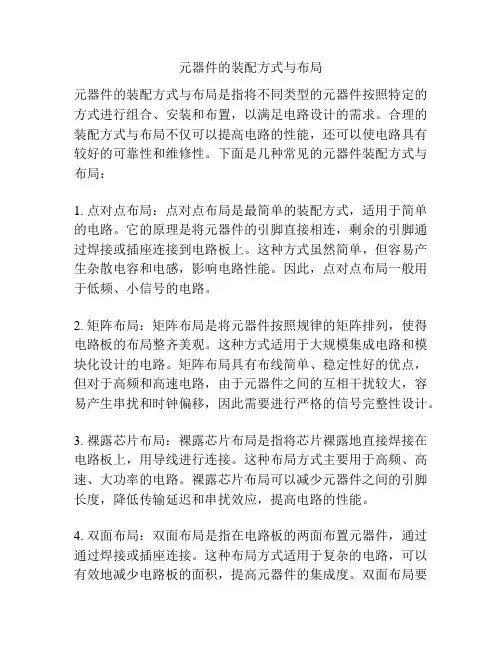

元器件的装配方式与布局元器件的装配方式与布局是指将不同类型的元器件按照特定的方式进行组合、安装和布置，以满足电路设计的需求。
合理的装配方式与布局不仅可以提高电路的性能，还可以使电路具有较好的可靠性和维修性。
下面是几种常见的元器件装配方式与布局：1. 点对点布局：点对点布局是最简单的装配方式，适用于简单的电路。
它的原理是将元器件的引脚直接相连，剩余的引脚通过焊接或插座连接到电路板上。
这种方式虽然简单，但容易产生杂散电容和电感，影响电路性能。
因此，点对点布局一般用于低频、小信号的电路。
2. 矩阵布局：矩阵布局是将元器件按照规律的矩阵排列，使得电路板的布局整齐美观。
这种方式适用于大规模集成电路和模块化设计的电路。
矩阵布局具有布线简单、稳定性好的优点，但对于高频和高速电路，由于元器件之间的互相干扰较大，容易产生串扰和时钟偏移，因此需要进行严格的信号完整性设计。
3. 裸露芯片布局：裸露芯片布局是指将芯片裸露地直接焊接在电路板上，用导线进行连接。
这种布局方式主要用于高频、高速、大功率的电路。
裸露芯片布局可以减少元器件之间的引脚长度，降低传输延迟和串扰效应，提高电路的性能。
4. 双面布局：双面布局是指在电路板的两面布置元器件，通过通过焊接或插座连接。
这种布局方式适用于复杂的电路，可以有效地减少电路板的面积，提高元器件的集成度。
双面布局要注意元器件之间的电磁兼容性，避免互相干扰。
5. 多层板布局：多层板布局是指在多个电路板之间进行连接，形成一个多层结构。
这种布局方式适用于复杂的高速、高频电路，可以有效地减少电路板的尺寸和引脚长度，提高信号完整性和抗干扰能力。
多层板布局要注意信号的分层和电源地的布局，以减少信号传输的干扰。
总之，合理的元器件装配方式与布局可以使电路具有较好的性能和稳定性，并提高电路的可靠性和维修性。
在进行装配和布局时，需要根据电路的类型、频率、功率等特性进行选择，并遵循良好的设计规范和经验。
元器件的装配方式与布局在电路设计中起着至关重要的作用。

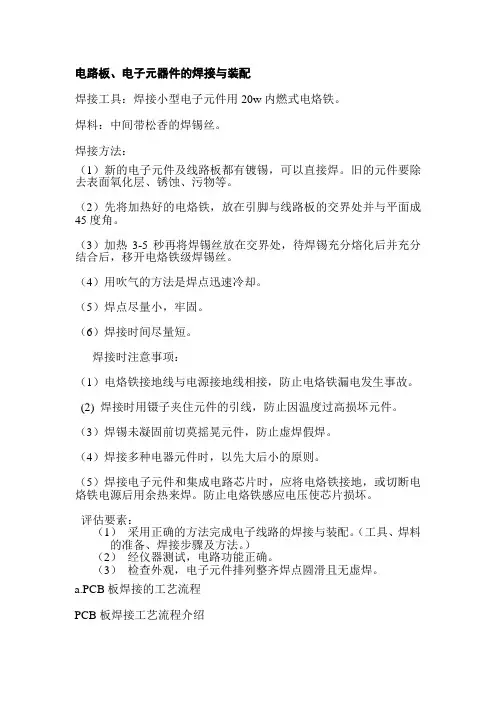

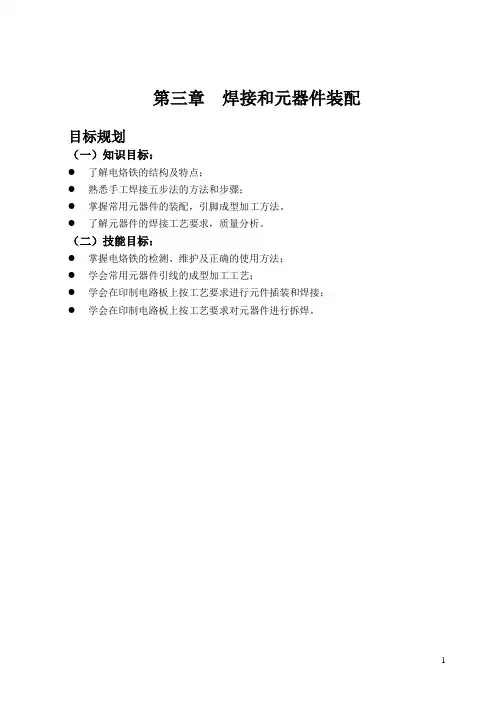

电路板、电子元器件的焊接与装配焊接工具：焊接小型电子元件用20w内燃式电烙铁。
焊料：中间带松香的焊锡丝。
焊接方法：（1）新的电子元件及线路板都有镀锡，可以直接焊。
旧的元件要除去表面氧化层、锈蚀、污物等。
（2）先将加热好的电烙铁，放在引脚与线路板的交界处并与平面成45度角。
（3）加热3-5秒再将焊锡丝放在交界处，待焊锡充分熔化后并充分结合后，移开电烙铁级焊锡丝。
（4）用吹气的方法是焊点迅速冷却。
（5）焊点尽量小，牢固。
（6）焊接时间尽量短。
焊接时注意事项：（1）电烙铁接地线与电源接地线相接，防止电烙铁漏电发生事故。
(2) 焊接时用镊子夹住元件的引线，防止因温度过高损坏元件。
（3）焊锡未凝固前切莫摇晃元件，防止虚焊假焊。
（4）焊接多种电器元件时，以先大后小的原则。
（5）焊接电子元件和集成电路芯片时，应将电烙铁接地，或切断电烙铁电源后用余热来焊。
防止电烙铁感应电压使芯片损坏。
评估要素：（1）采用正确的方法完成电子线路的焊接与装配。
（工具、焊料的准备、焊接步骤及方法。
）（2）经仪器测试，电路功能正确。
（3）检查外观，电子元件排列整齐焊点圆滑且无虚焊。
a.PCB板焊接的工艺流程PCB板焊接工艺流程介绍PCB板焊接过程中需手工插件、手工焊接、修理和检验。
PCB板焊接的工艺流程按清单归类元器件—插件—焊接—剪脚—检查—修整。
PCB板焊接的工艺要求元器件加工处理的工艺要求元器件在插装之前，必须对元器件的可焊接性进行处理，若可焊性差的要先对元器件引脚镀锡。
元器件引脚整形后，其引脚间距要求与PCB板对应的焊盘孔间距一致。
元器件引脚加工的形状应有利于元器件焊接时的散热和焊接后的机械强度。
元器件在PCB板插装的工艺要求元器件在PCB板插装的顺序是先低后高，先小后大，先轻后重，先易后难，先一般元器件后特殊元器件，且上道工序安装后不能影响下道工序的安装。
元器件插装后，其标志应向着易于认读的方向，并尽可能从左到右的顺序读出。
