电子元器件的插装与焊接分解

元器件的主要安装方式
电子元器件的安装方式主要有以下几种：
1. 表面贴装技术（SMT）：这是一种将元器件直接安装在印制电路板（PCB）表面的方法。

SMT 通常使用自动化设备进行组装，包括贴片机和回流焊机。

这种安装方式具有高密度、高效率和良好的可靠性。

2. 通孔安装（THM）：在这种方式中，元器件的引脚穿过电路板上的孔，并在另一侧进行焊接。

THM 常用于较大尺寸的元件或需要高强度连接的情况。

3. 插座安装：对于可插拔的元器件，如集成电路（IC），可以使用插座进行安装。

插座提供了一种方便更换元器件的方式，而无需焊接。

4. 压接安装：压接是一种无需焊接的连接方式，常用于连接电线和端子。

它通过使用压接工具将导线压接到端子上，形成可靠的电气连接。

5. 螺栓安装：对于较大或重型的元器件，如散热器、大功率电阻等，可以使用螺栓进行安装。

螺栓连接提供了更高的机械强度和更好的热传导。

6. 胶粘剂安装：在某些情况下，可以使用胶粘剂将元器件固定在电路板上。

胶粘剂可以提供额外的机械支撑和减震作用。

7. 焊接安装：焊接是将元器件引脚与电路板上的铜箔连接的传统方法。

它可以提供可靠的电气连接，但需要一定的技能和设备。

选择适当的安装方式取决于元器件的类型、尺寸、电路板设计以及最终产品的要求。

在设计和制造过程中，需要考虑到安装方式对可靠性、生产效率和成本的影响。

电子元器件安装与焊接工艺规范电子元器件安装与焊接工艺规范1范围本规范规定了设备电气盒制作过程中手工焊接技术要求、工艺方法和质量检验要求。

2引用标准下列文件中的有关条款通过引用而成为本规范的条款。

凡注日期或版次的引用文件，其后的任何修改单（不包括勘误的内容）或修订版本都不适用于本规范，但提倡使用本规范的各方探讨试用其最新版本的可能性。

凡未注日期或版次引用文件，其最新版本适用于本规范。

HB 7262.1-1995 航空产品电装工艺电子元器的安装HB 7262.2-1995 航空产品电装工艺电子元器的焊接QJ 3117-1999 航天电子电气产品手工焊接工艺技术要求IPC-A-610E-2010 电子组件的可接收性3技术要求与质量保证3.1一般要求3.1.1参加产品安装和检验的人员必须是经过培训合格的人员。

3.1.2环境温度要求：20℃-30℃。

3.1.3相对湿度要求：30%-75%。

3.1.4照明光照度要求：工作台面不低于500lx。

3.1.5工作场地应无灰尘，及时清除杂物（如污、油脂、导线头、绝缘体碎屑等）工作区域不得洒水。

3.2安装前准备3.2.1把安装所用的器材备齐，并放在适当位置，以便使用；3.2.2所有工具可正常使用，无油脂，按下列要求检查工具：切割工具刃口锋利，能切出整齐的切口；绝缘层和屏蔽剥离工具功能良好。

3.2.3按配套明细表检查和清点元器件、印制板、紧固件、零件等的型号规格及数量。

3.2.4凡油封的零件或部件，在安装前均应进行清洗除油，并防止已除过的零件再次糟受污染。

4元器件在印制板上安装4.1元器件准备4.1.1安装前操作人员应按产品工艺文件检查待装的各种元器件、零件及印制板的外观质量。

4.1.2元器件引线按下列要求进行了清洁处理：a、用织物清线器轻轻地擦拭引线，除去引线上的氧化层。

有镀层的引线不用织物清线器处理；b、清洁后的引线不能用裸手触摸；c、用照明（CDD）放大镜检验元器件引线清洁质量。

电子元件插装工艺流程电子元件插装是电子制造过程中的一个重要环节，通过将电子元件插入相应的插座或孔位，保证元件与电路板的电气连接。

插装工艺流程是实现插装的一系列步骤，下面将详细介绍电子元件插装工艺流程。

首先是准备工作，包括准备好插装所需的工具和设备，如马克笔、剪刀、针头、插装机等。

还需要准备好待插装的电路板和电子元件。

电路板需要先进行表面处理，将表面污染物清洗干净，确保良好的电气连接。

接下来是元件识别和准备。

根据电路板上的元器件清单，识别出需要插装的电子元件，并将其准备好。

一般情况下，元件都以卷带的形式供应，需要将卷带上的元件剪下，并切成适当的长度，以便插装。

然后是插装准备。

将准备好的元件放入插装机的元件库中，根据机器上的软件设定元件的规格和位置，使元件按照正确的顺序和位置供给。

同时，需要对插装机进行合适的调试和校准，以确保插装的准确性和稳定性。

接下来是插装操作。

根据电路板上元器件的位置和序号，根据插装机上的引导，将元件一个一个地插入对应的插座或孔位中。

在插装的过程中，需要注意元件的方向和位置，确保正确地插入。

同时，要保持插装速度的适中，既要快，又要确保准确无误。

插装完成后，需要对插装的电子元件进行检验。

通过对电路板进行外观检查，检查元件的插装是否正确，是否有漏插等问题。

同时，还需要进行电气连通测试，确保插装的元件能够正常地与电路板进行电气连接。

最后是整理和清理工作。

将插装完毕的电子元件整理好，包装起来，以便后续的下料和焊接工序。

同时，要对插装现场进行清理，将产生的废料和垃圾清除干净，保持工作环境的整洁。

总的来说，电子元件插装工艺流程是一个需要高度专业技术和操作规范的工作。

只有严格按照流程进行操作，才能确保插装的质量和效率。

在实际操作中，还需要不断优化和改进插装工艺流程，以适应不同电子元件和电路板的需求，提高插装的效率和自动化程度。

此外，电子元件插装工艺流程中还有一些注意事项和技巧需要掌握。

首先是关于元件的配对和分类。

《电子电路分析与实践》

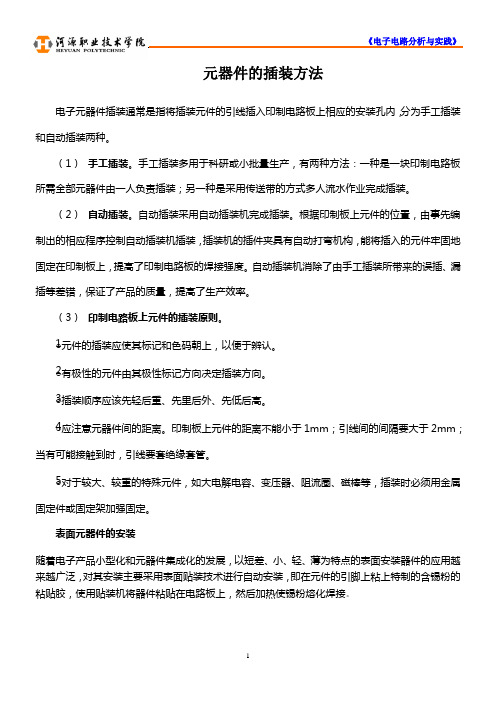

1 元器件的插装方法
电子元器件插装通常是指将插装元件的引线插入印制电路板上相应的安装孔内，分为手工插装和自动插装两种。

（1） 手工插装。

手工插装多用于科研或小批量生产，有两种方法：一种是一块印制电路板所需全部元器件由一人负责插装；另一种是采用传送带的方式多人流水作业完成插装。

（2） 自动插装。

自动插装采用自动插装机完成插装。

根据印制板上元件的位置，由事先编制出的相应程序控制自动插装机插装，插装机的插件夹具有自动打弯机构，能将插入的元件牢固地固定在印制板上，提高了印制电路板的焊接强度。

自动插装机消除了由手工插装所带来的误插、漏插等差错，保证了产品的质量，提高了生产效率。

（3） 印制电路板上元件的插装原则。

○
1元件的插装应使其标记和色码朝上，以便于辨认。

○
2有极性的元件由其极性标记方向决定插装方向。

○
3插装顺序应该先轻后重、先里后外、先低后高。

○
4应注意元器件间的距离。

印制板上元件的距离不能小于1mm ；引线间的间隔要大于2mm ；当有可能接触到时，引线要套绝缘套管。

○
5对于较大、较重的特殊元件，如大电解电容、变压器、阻流圈、磁棒等，插装时必须用金属固定件或固定架加强固定。

表面元器件的安装
随着电子产品小型化和元器件集成化的发展，以短差、小、轻、薄为特点的表面安装器件的应用越来越广泛，对其安装主要采用表面贴装技术进行自动安装，即在元件的引脚上粘上特制的含锡粉的粘贴胶，使用贴装机将器件粘贴在电路板上，然后加热使锡粉熔化焊接。

第3章元器件的焊接与拆卸3.1 电烙铁电烙铁是一种将电能转换成热能的焊接工具。

电烙铁是电路装配和检修中不可缺少的工具，元器件的安装和拆卸都要用到，学会正确使用电烙铁是提高实践能力的重要前提。

1．结构电烙铁主要由烙铁头、套管、烙铁芯（发热体）、手柄和导线等组成，电烙铁的结构如图3-1-1所示。

烙铁芯通过导线获得供电后会发热，发热的烙铁芯通过金属套管加热烙铁头，烙铁头的温度达到一定值时就可以进行焊接操作了。

图3-1-1 电烙铁的结构2．种类电烙铁的种类很多，常见的有内热式电烙铁、外热式电烙铁、恒温电烙铁和吸锡电烙铁等。

（1）内热式电烙铁内热式电烙铁是指烙铁头套在发热体外部的电烙铁。

内热式电烙铁如图3-1-2所示。

内热式电烙铁体积小、重量轻、预热时间短，一般用于小元器件的焊接，它的功率一般较小，但发热元件易损坏。

图3-1-2 内热式电烙铁内热式电烙铁的烙铁芯采用镍铬电阻丝绕在瓷管上制成，一般20W电烙铁的电阻为2.4kΩ左右，35W 电烙铁的电阻为1.6kΩ左右。

（2）外热式电烙铁外热式电烙铁是指烙铁头安装在发热体内部的电烙铁。

外热式电烙铁如图3-1-3所示。

外热式电烙铁的烙铁头长短可以调整，烙铁头越短，烙铁头的温度就越高。

烙铁头有凿式、尖锥形、圆面形和半圆沟形等不同的形状，可以适应不同焊接面的需要。

（3）恒温电烙铁恒温电烙铁是一种利用温度控制装置来控制通电时间以使烙铁头保持恒温的电烙铁。

恒温电烙铁如图3-1-4所示。

图3-1-3 外热式电烙铁图3-1-4 恒温电烙铁恒温电烙铁一般用来焊接温度不宜过高、焊接时间不宜过长的元器件。

有些恒温电烙铁还可以调节温度，温度调节范围一般在200～450℃。

（4）吸锡电烙铁吸锡电烙铁是将活塞式吸锡器与电烙铁融于一体的拆焊工具。

吸锡电烙铁如图3-1-5 所示。

在使用吸锡电烙铁时，先用带孔的烙铁头将元器件引脚上的焊锡熔化，然后让活塞运动产生吸引力，将元器件引脚上的焊锡吸入带孔的烙铁头内部，这样无焊锡的元器件就很容易拆下来了。

电子产品组装中的焊接和插件连接方法在电子产品的制造过程中，焊接和插件连接是两种常见的组装方法，在保证电路连接可靠性和稳定性的同时，也要考虑生产效率和成本控制。

本文将介绍电子产品组装中常用的焊接和插件连接方法，并分析其优缺点。

一、焊接连接方法1. 表面贴装技术（SMT）表面贴装技术是电子产品制造中最常用的焊接连接方法之一。

它通过将电子元器件直接粘贴在PCB表面，并通过熔化焊料将其连接到电路板上。

SMT技术适用于小型化、高密度的电子产品制造，可以提高组装的效率和生产线的自动化程度。

它还具有良好的电气性能和抗震能力，但对于大功率器件的散热和维修困难。

2. 焊线连接技术（TH）焊线连接技术又称为插针连接技术，是通过焊接将元器件的引脚与PCB的插孔连接起来。

相比于SMT技术，TH技术在焊接过程中需要进行手工操作，因此适用于具有较大尺寸和较少连接点的电子产品。

焊线连接技术具有可靠性高、维修方便等优点，但不适用于高密度和小型化的产品。

二、插件连接方法1. 电阻焊接电阻焊接是通过热电效应将焊接材料加热至熔化状态并与接触面形成连接。

这种连接方法适用于电感、电容等元器件的连接，具有焊接速度快、焊点牢固的优点。

但电阻焊接需要专门的设备和工艺，对焊接操作者的技术要求较高。

2. 烙铁焊接烙铁焊接又称为手工焊接，是最为简单和常见的焊接连接方法。

通过将烙铁加热后与焊锡线接触，使焊锡熔化并涂覆在连接点上，实现元器件与电路板的连接。

烙铁焊接适用于简单的电子产品组装，具有成本低、灵活性高等优势。

然而，由于操作者技术差异和焊接时对元器件的热过度暴露，可能会导致焊接不良和元器件损坏。

三、焊接和插件连接方法选择的依据在选择焊接和插件连接方法时，应根据电子产品的特性和要求综合考虑以下因素：1. 电子产品的设计要求：电路板的布局和尺寸、连接点的数量和间距等对焊接和插件连接方法的选择有影响。

例如，小型化和高密度的产品更适合使用SMT技术，而大型产品适合采用TH技术。

电路板焊接规范电路板焊接规范一、元器件在电路板插装的工艺要求：①元器件在电路板插装的顺序是先低后高，先小后大，先轻后重，先易后难，先一般元器件后特殊元器件，且上道工序安装后不能影响下道工序的安装。

②元器件插装后，其标志应向着易于认读的方向，并尽可能从左到右的顺序读出。

③有极性的元器件极性应严格按照图纸上的要求安装，不能错装。

④元器件在电路板上的插装应分布均匀，排列整齐美观，不允许斜排、立体交叉和重叠排列；不允许一边高、一边低，也不允许引脚一边长、一边短。

二、插装元器件焊接规范1、电阻器的插装：①、看电阻器上的色环（高精度金属膜电阻器）或电阻器上的标示字符排列顺序（高精度低温漂电阻器），确定电阻值是否正确，如有色环不全（字迹不清晰）或封装有破损的需更换器件；②、弯脚插装，根据插装孔的实际间距对比电阻器的引脚，用镊子夹住引脚平移到合适位臵后快速将引脚弯下，以两引脚插装后能自行稳固为宜，同时使电阻离印制板面高度为2mm左右；③、插装时注意电阻器的正反方向，正向应为从左到右前四个色环之间间隙较小，与第五个色环间隙相对较大（高精度低温漂电阻器的正反判断和集成电路相同）；反之则为反向。

正确的插装方式应为正向插装；④、若是纵向排列，则按色环排列，上面四个环间隙较小，第五个环与前四个色环间隙较大（高精度金属膜电阻器）或电阻器上的表示字符为从上到下排列（高精度低温漂电阻器）。

2、电容的插装：①、看电容上的文字标识，确定使用产品与器件表无误，如有封装损坏、字迹模糊或断腿则需更换器件；②、弯腿插装, 根据插装孔的实际间距对比电容的引脚，用镊子夹住引脚平移到合适位臵后快速将引脚弯下，以两引脚插装后能自行稳固为宜，同时使电容离印制板面高度为2mm左右;③、电容排列要保证其标识字方向一致，便于观测。

焊盘左右排列的电容应使标识字面朝操作者，焊盘上下排列的电容应使标识字面向操作者左边方向。

（电路板正面向上）3、二极管的焊接正确辨认正负极后按要求装入规定位臵，型号及标记要易看得见，焊接要求可参考电阻的要求。

可编辑修改精选全文完整版电子元器件安装与焊接工艺规范电子元器件安装与焊接工艺规范1范围本规范规定了设备电气盒制作过程中手工焊接技术要求、工艺方法和质量检验要求. 2引用标准以下文件中的有关条款通过引用而成为本规范的条款.凡注日期或版次的引用文件,其后的任何修改单<不包括勘误的内容>或修订版本都不适用于本规范,但提倡使用本规范的各方探讨试用其最新版本的可能性.凡未注日期或版次引用文件,其最新版本适用于本规范.HB 7262.1-1995 航空产品电装工艺电子元器的安装HB 7262.2-1995 航空产品电装工艺电子元器的焊接QJ 3117-1999 航天电子电气产品手工焊接工艺技术要求IPC-A-610E-2010 电子组件的可接收性3技术要求与质量保证3.1一般要求3.1.1参加产品安装和检验的人员必须是经过培训合格的人员.环境温度要求：20℃-30℃.相对湿度要求：30%-75%.照明光照度要求：工作台面不低于500lx.工作场地应无灰尘,及时清除杂物<如污、油脂、导线头、绝缘体碎屑等>工作区域不得洒水.3.2安装前准备把安装所用的器材备齐,并放在适当位置,以便使用；所有工具可正常使用,无油脂,按以下要求检查工具：切割工具刃口锋利,能切出整齐的切口；绝缘层和屏蔽剥离工具功能良好.按配套明细表检查和清点元器件、印制板、紧固件、零件等的型号规格及数量.凡油封的零件或部件,在安装前均应进行清洗除油,并防止已除过的零件再次糟受污染.4元器件在印制板上安装4.1元器件准备4.1.1安装前操作人员应按产品工艺文件检查待装的各种元器件、零件及印制板的外观质量.4.1.2元器件引线按以下要求进行了清洁处理：a、用织物清线器轻轻地擦拭引线,除去引线上的氧化层.有镀层的引线不用织物清线器处理；b、清洁后的引线不能用裸手触摸；c、用照明<CDD>放大镜检验元器件引线清洁质量.4.2元器件成型须知a、成型工具必须表面光滑,夹口平整圆滑,以免损伤元器件；b、成型时,不应使元器件本体产生破裂,密封损坏或开裂,也不应使引线与元器件内部连接断开；c、当弯曲或切割引线时,应固定住元器件引线根部,防止产生轴向应力,损坏引线根部或元器件内部连接；d、应尽量对称成型,在同一点上只能弯曲一次；e、元器件成型方向应使元器件装在印制板上后标记明显可见；f、不允许用接长元器件引线的办法进行成型；g、不得弯曲继电器、插头座等元器件的引线.4.3元器件成型要求4.3.1轴向引线元器件引线弯曲部分不能延长到元器件本体或引线根部,弯曲半径应大于引线厚度或引线直径；见图1：图1 轴向引线元器件引脚折弯要求水平安装的元器件应有应力释放措施,每个释放弯头半径R至少为0.75mm,但不得小于引线直径.图2 元器件应力释放弯头处理要求4.3.2径向引线元器件反向安装径向引线元器件成型要求见图3：图3 径向引线元器件弯角要求4.3.3扁平封装元器件引线成型时就有防震或防应力的专门工具保护引线和壳体封接；用工具挪动扁平组件时,只允许金属工具与外壳接触；装配扁平组件时,工作台面上应垫有弹性材料.4.3.4用圆嘴钳弯曲元器件引线的方法如下：a、将成型工具夹持住元器件终端封接处到弯曲起点之间的一点上；b、逐渐弯曲元器件引线.图44.4元器件在印制板上安装的一般要求4.4.1按装配工序,将盛开好的元器件由小到大依次安装,先安装一般元器件最后再安装电敏感元器件.4.4.2当具有金属外壳的元器件需要跨接印制导线安装时,必须采取良好的绝缘措施.4.4.3安装元器件时,不应使元器件阻挡金属化孔.4.4.4质量较重的元器件应平贴在印制板上,并加套箍或用胶粘接.4.5元器件在印制板上的安装形式4.5.1贴板安装元器件与印制板安装间隙小于1mm,当元器件为金属外壳面安装面又有印制导线时,应加绝缘衬垫或绝缘管套,如图5：图5 贴板安装要求4.5.2悬空安装元器件与印制安装距离一般为3～5mm,如图6.该形式适用发热元器件的安装.图6 悬空安装要求4.5.3垂直安装元器件轴线相对于印制板平面的夹角为90°±10°,见图7.该形式适用于安装密度高的印制板俣不适用于较重的细引线的元器件.图7 元器件垂直安装要求4.5.4支架固定安装用金属支架将元器件固定在印制板上见图8：图8 元器件支架安装要求4.5.5粘接和绑扎安装对防震要求较高的元器件,巾板安装后,可用粘合剂将元器件与印制板粘接在一起,也可以用绵丝绑扎在印制板上,见图9：图9 元器件绑线安装要求4.5.6反向埋头安装反向埋头安装形式见图10：图10 元器件反向埋头安装要求4.5.7接线端子和空心铆钉的安装4.5.7.1接线端子和空心铆钉的安装要求如下：a、安装接线端子和空心铆钉时应满足正常指力下,既不转动,也不轴向移动,没有缺损或印制板基材脱落现象；b、接线端子杆不得打孔、切口、切缝和其它间断点,以免焊料和焊剂漏入孔内；c、铆接后的接线端子或空心铆钉不得有切口、切缝和其它间断点,铆接事,铆接面周围的豁口或裂缝小于90角分开,且延伸不超过铆接面时,允许有三个弧状豁口或裂缝；d、接线端子应垂直安装于印制板,倾斜角应不大于5°.4.5.7.2按以下步骤安装接线端子和空心铆钉：a、将印制板置于夹具上,将清洁的接线端子或空心铆钉从印制板的元件面插入相应的孔内,将印制板翻转,翻转时,接线端子或空心铆钉应紧靠住底板；b、用铆接器<铆压工装>接线端子或空心铆钉铆接到印制板上,应控制好压力.4.6焊接面上元器件引线处理4.6.1弯曲元器件引线焊接面上元器件引线可采用全弯曲、部分弯曲和直插式.a、全弯曲引线：引线弯曲后,引线端与印制板垂线的夹角在75°～90°之间；b、部分弯曲：引线弯曲后,引线端与印制板垂线的夹角在15°～75°之间,见下图,引线伸出长度为0.5mm～1.5mm；c、直插引线：引线端与印制板垂线的夹角在0°～15°之间,见图11,引线伸出长度为0.5mm～1.5mm.图11 焊接面元器件引脚处理要求全弯曲引线一般要求:a、引线弯曲部分的长底不得短于焊盘最大尺寸的一半或0.8mm,但不大于焊盘的直径<或长度>；b、向印制导线方向弯曲引线；c、引线全弯曲后与印制板平面允许的最大回弹角为15°；d、引线弯曲后相邻元器件的间隙不小于0.4mm；e、不许弯曲硬引线继电器、电连接器插针或工艺文件规定的其它元器件引线.4.6.2切割引线用切割器切除引线,不许损坏印制制导线；不许切割直插式集成电路、硬引线继电器插针或工艺文件规定的其它元器件引线.4.6.3固定引线用玻璃纤维焊接工具压倒已切割过的引线.4.7各类元器件在印制板上的安装4.7.1轴向引线元器件安装a、轴向引线元器件应按工艺文件规定进行近似平行安装；b、将引线穿过通孔,弯曲并焊到印制板的焊盘上.弯曲部分应满足要求.4.7.2径向引线元器件安装4.7.2.1金属壳封装的元器件反向埋头安装要求见条的要求.4.7.2.2伸出引线的基面应平行于印制板的表面,且有一定的间隙.4.7.2.3引线应从元器件的基点平直地延长,引线的弯头不应延伸到元件的本体或焊点处.4.7.2.4当元器件每根引线承重小于3.5g时,元器件可不加支撑面独立安装,此时,元器件的基面和印制板表面间距为1.3mm～2.5mm.基准面应平行印制板表面,倾斜角在10度以内.4.7.2.5当元器件每根引线承重大于3.5g时,元器件基面将平行于印制板表面安装,元器件应以以下方式加支撑：a、元器件本身所具备的弱性支脚或支座,与元器件形成一个整体与底板相接；b、采用弹性或非弹性带脚支架装置,支座不堵塞金属化孔,也不与印制板上的元器件内连；c、当弹性支座或非弹性带脚支座的元器件安装到印制板时,元器件每个支脚都应与印制板相连,支脚的最小高度为0.25mm,当使用一个分离式弹性支座或分离式弹性无脚支座时,元器件基面与印制板表面平行安装的要求, 使用非弹性支座连接元器件基面并平行安装于印制板表面时,则基面应与支座完全接触,支脚应与印制板完全接触.4.7.2.6侧面或端部安装的元器件应与印制板粘接或固定住,以防因冲击或震动而松动.4.7.2.7引线带有金属涂层的元器件安装,涂层与印制板表面焊盘处距离不得小于0.25mm.禁止修整引线涂层.4.7.3双引线元器件安装要求：距印制板表面最近的元器件本体边缘与印制板表的平行角度在10度以内,且与印制板间距在1.0mm～2.3mm以内,元器件与印制板垂线成最大角度为±15°.4.7.4扁平封装元器件安装扁平封装元器件的安装要求见条.4.7.5双列直插式集成电路的安装双列直插式元器件基面应与印制板表面隔开,其间距为0.5mm～1mm或引线的凸台高度.4.8焊接方法4.8.1单面印制板的焊接图12 单面印制板的焊接4.8.2金属化孔双面印制板的焊接金属化孔双面印制板的焊接应符合图要求.对有引线或导线插入的金属孔,通孔就充填焊料,焊料应从印制电路板一侧连续流到另一侧的元器件面,并覆盖焊盘面积90%以上,焊料允许凹缩进孔内,凹缩量如图13：图13 元器件在金属化孔双面印制板上的焊接4.8.3多层印制板的焊接多层印制板的焊接应符合图14要求.严禁两面焊接以防金属化孔内出现焊接不良.图14 元器件在多层印制板上的焊接4.8.4扁平封装集成电路的焊接采用对角线焊接方法,并符合以下规定：扁平应沿印制导线平直焊接,元器件引线与印制板的焊盘应匹配；引线最小焊接长度为1.5mm且引线在焊盘中间；元器件的型号规格标识必须在正面,严禁反装；扁平封装集成电路未使用的引线应焊接在相应的印制导线上；焊点处引线轮廓可见.图15 扁平封装元器件的焊接4.8.5断电器的焊接焊接时非密封继电器应防止焊济、焊料渗入继电器内部,在接线端子之间应塞满条形吸水纸带,焊接时继电器焊接面倾斜不大于90°.焊接密封继电器时,要防止接线端子根部绝缘子受热破裂,可用蘸乙醇的棉球在绝缘子周围帮助散热.4.8.6开关元器件的焊接焊接时可采用接点交叉焊接的方法,使加热温度分散,减少损坏.5元器件焊接判定标准元器件焊接质量判定可根据附表1～附表16内的图示.附表 2 有引脚的支撑孔-焊接主面目标 可接受不可接受和孔壁润湿角＝360° 焊锡润湿覆盖率＝100%•引脚和孔壁润湿角≥270° •焊盘焊锡润湿覆盖率≥0•引脚和孔壁润湿角＜270°附表3 有引脚的支撑孔-焊接辅面目标可接受不可接受和孔壁润湿角＝360° 焊锡润湿覆盖率＝100%•引脚和孔壁润湿角≥330° •焊盘焊锡润湿覆盖率≥75%•引脚和孔壁润湿角＜330° •焊盘焊锡润湿覆盖率＜75%附表4 焊点状况目标可接受不可接受附表1 焊点润湿目标可接受不可接受1焊点表层总体呈现光滑和与焊接零件由良好润湿；部件的轮廓容易分辨；焊接部件的焊点有顺畅连接的边缘；2表层形状呈凹面状.可接受的焊点必须是焊接与待焊接表面,形成一个小于或等于90度的连接角时能明确表现出浸润和粘附,当焊锡量过多导致蔓延出焊盘或阻焊层的轮廓时除外.1不润湿,导致焊点形成表面的球状或珠粒状物,颇似蜡层面上的水珠；表面凸状,无顺畅连接的边缘；2移位焊点； 3虚焊点.洞区域或表面瑕疵；和焊盘润湿良好；形状可辨识；周围100%有焊锡覆盖；覆盖引脚,在焊盘或导薄而顺畅的边缘. •焊点表层是凹面的、润湿良好的焊点内引脚形状可以辨识.•焊点表面凸面,焊锡过多导致引脚形状不可辨识,但从主面可以确认引脚位于通孔中；•由于引脚弯曲导致引脚形状不可辨识.附表5 有引脚的支撑孔-垂直填充目标可接受不可接受润湿角度＝360°焊锡润湿覆盖率＝100% •周边润湿角度≥330°•焊盘焊锡润湿覆盖率≥75%•周边润湿角度＜330°•焊盘焊锡润湿覆盖率＜75% 附表6 焊接异常-暴露基底金属目标可接受不可接受露基底金属·基底金属暴露于：a〔导体的垂直面b〔元件引脚或导线的剪切端c〔有机可焊保护剂覆盖的盘·不要求焊料填充的区域露出表面涂敷层·元件引脚/导体或盘表面由于刻痕、划伤或其它情况形成的基底金属暴露不能超过对导体和焊盘的要求附表7 焊接异常-针孔/吹孔目标可接受不可接受良好、无吹孔·润湿良好、无吹孔·针孔/吹孔/空洞等使焊接特性降低到最低要求以下附表8 焊接异常-焊锡过量-锡桥目标可接受不可接受·**桥·横跨在不应相连的两导体上的焊料连接·焊料跨接到非毗邻的非共接导体或元件上附表9 焊接异常-焊锡过量-锡球目标可接受不可接受现象·锡球被裹挟/包封,不违反最小电气间隙注：锡球被裹挟/包封连接意指产品的正常工作环境不会引起锡球移动·锡球未被裹挟/包封·锡球违反最小电气间隙附表10 引脚折弯处的焊锡目标可接受不可接受折弯处无焊锡·引脚折弯处的焊锡不接触元件体·引脚折弯处的焊锡接触元件体或密封端附表11 焊接异常-反润湿目标可接受不可接受良好、无反润湿现象·润湿良好、无反润湿现象·反润湿现象导致焊接不满足表面贴装或通孔插装的焊料填充要求附表12 焊接异常-焊料受拢目标可接受不可接受料受拢·无焊料受拢·因连接产生移动而形成的受拢焊点,其特征表力纹附表13 焊接异常-焊料破裂目标可接受不可接受料破裂·无焊料破裂·焊料破裂或有裂纹附表14 焊接异常-锡尖目标可接受不可接受圆润饱满没有锡尖·焊锡圆润饱满没有锡尖·锡尖违反组装的最大高度要求或引脚凸出要求1.5毫米·锡尖违反最小电气间隙附表15 镀金插头目标可接受不可接受插头上无焊锡·镀金插头上无焊锡·在镀金插头的实际连接区域有焊锡、合金以外其它金属附表16 焊接后的引脚剪切目标可接受不可接受·引脚和焊点无破裂·引脚凸出符合规范要求·引脚和焊点无破裂·引脚凸出符合规范要求·引脚与焊点间破裂。
