甲级石化设计院自控专业的仪表位号规定

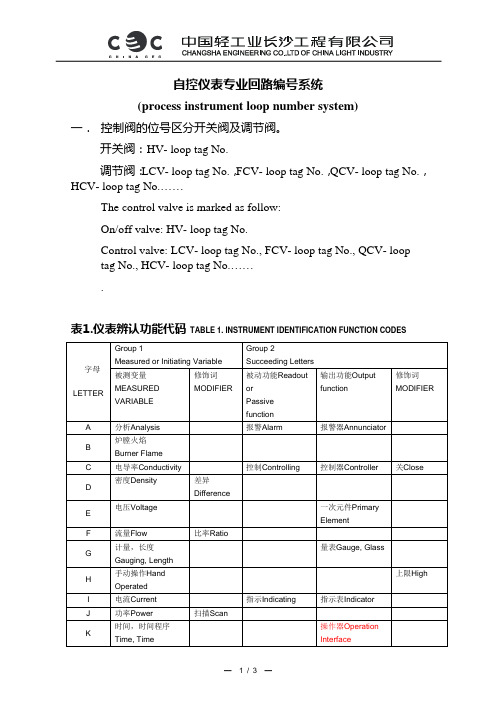

化工仪表设计规范发布时间：11-05-31 来源：点击量：15720 字段选择：大中小第一章仪表位号1.1 仪表位号组成由仪表功能标志和仪表回路编号组成PIC-110 仪表位号PIC 仪表功能标志110 仪表回路编号1.2 仪表功能标志仪表功能标志应该符合《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》3.1.1规定，主要内容如下：仪表功能标志的常用组合字母见《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》表3.1.2功能标志的首位字母选择应与被测变量或引发变量相应，可以不与被处理的变量相符。

如为调节流量的调节阀，用在液位系统中的功能标志是LV，而不是FV。

仪表功能标志的首位字母后面可以附加一个修饰字母，这时原来的被测变量就变成一个新变量。

如在首位字母P、T后面加D，变成PD、TD，原来的压力、温度就变成压差、温差。

仪表功能标志的后继字母后面也可附加一个或两个修饰字母，以对读出功能进行修饰。

如功能标志PAH中，后继字母A后面加H，它限制读出功能A的报警为高报警。

功能标志的字母编组的字母数，一般不超过4个。

为了减少字母编组的字母数，对于一台仪表同时用于指示和记录同一被测变量时，可以省略I(指示)。

仪表功能标志的所有字母均应大写。

1.3仪表回路编号回路编号可以用工序加仪表顺序号组成，也可以用其他规定的方法进行编号。

FIC-116 1—工序号，16—顺序号也可无工序号，如FSHL-2仪表位号按不同的被测变量分类，同一装置(或工序)同类被测变量的仪表位号中的顺序号应是连续的，顺序号中间可以空号;不同被测变量的仪表位号不能连续编号。

如果同一仪表回路中有两个以上功能相同的仪表，可以用仪表位号附加尾缀字母(尾缀字母应大写)的方法以示区别。

如TV-110A和TV-110B表示同一回路中有两台控制阀。

当不同工序的多个检测元件共用一台显示仪表时，显示仪表的位号不表示工序号，只编顺序号;检测元件的位号是在共用显示仪表后面加后缀。

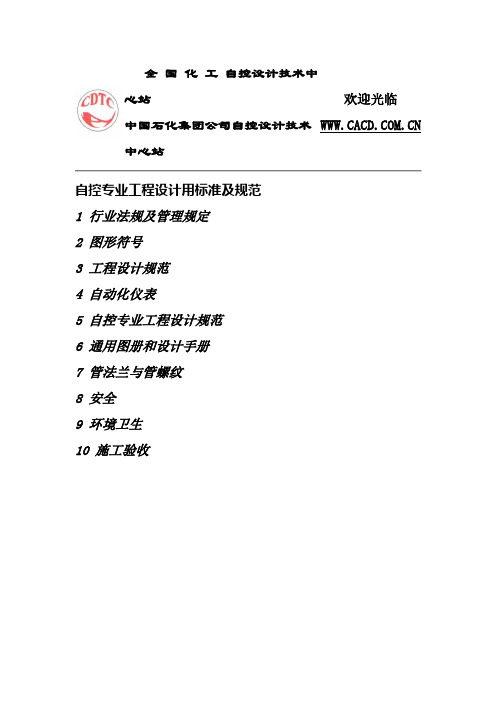

全国化工自控设计技术中心站欢迎光临中国石化集团公司自控设计技术 中心站自控专业工程设计用标准及规范1 行业法规及管理规定2 图形符号3 工程设计规范4 自动化仪表5 自控专业工程设计规范6 通用图册和设计手册7 管法兰与管螺纹8 安全9 环境卫生10 施工验收1 行业法规及管理规定1.1化工厂初步设计内容深度规定[(88)化基设字第251号]1.2化工厂初步设计内容深度规定中有关内容更改的补充[(92)化基发字第695号]1.3自控专业施工图设计内容深度规定(HG 20506)1.4化工装置自控工程设计规定(HG/T 20636~20639)1.4.1自控专业设计管理规定(HG/T 20636)1自控专业的职责范围(HG/T 20636.1)2自控专业与工艺、系统专业的设计条件关系(HG/T 20636.2)3自控专业与管道专业的设计分工(HG/T 20636.3)4自控专业与电气专业的设计分工(HG/T 20636.4)5自控专业与电信、机泵及安全（消防）专业的设计分工(HG/T 20636.5)6自控专业工程设计的任务(HG/T 20636.6)7自控专业工程设计的程序(HG/T 20636.7)8自控专业工程设计质量保证程序(HG/T 20636.8)9自控专业工程设计文件校审提要(HG/T 20636.9)10自控专业工程设计文件的控制程序(HG/T 20636.10)1.4.2自控专业工程设计文件的编制规定(HG/T 20637)1自控专业工程设计文件的组成和编制(HG/T 20637.1)2自控专业工程设计用图形符号和文字代号(HG/T 20637.2)3仪表设计规定的编制(HG/T 20637.3)4仪表施工安装要求的编制(HG/T 20637.4)5仪表请购单的编制(HG/T 20637.5)6仪表技术说明书的编制(HG/T 20637.6)7仪表安装材料的统计(HG/T 20637.7)8仪表辅助设备及电缆、管缆的编号(HG/T 20637.8)1.4.3自控专业工程设计文件的深度规定(HG/T 20638)1.4.4自控专业工程设计用典型图表及标准目录(HG/T 20639)1自控专业工程设计用典型表格(HG/T 20639.1)2自控专业工程设计用典型条件表(HG/T 20639.2)3自控专业工程设计用标准目录(HG/T 20639.3)1.5化工装置工艺系统工程设计规定(HG 20557-20559)1.5.1工艺系统设计管理规定(HG 20557)1.5.2工艺系统设计文件内容的规定(HG 20558)1.5.3管道仪表流程图设计规定(HG 20559)1.6石油化工装置基础设计（初步设计）内容规定(SHSG-033)1.7石油化工自控专业工程设计施工图深度导则(SHB-Z01)2 图形符号2.1过程检测和控制流程图用图形符号和文字代号(GB 2625)2.2过程检测和控制系统用文字代号和图形符号(HG 20505)2.3 Instrumentation Symbols and Identification 仪表符号和标志[SHB-Z02 (等同于ISA S5.1)]2.4 Binary Logic Diagrams for Process Operations用于过程操作的二进制逻辑图[SHB-Z03 (等同于ISA S5.2)]2.5 Graphic Symbols for Distributed Control/Shared Display Instrumentation, Logic and Computer Systems 分散控制/共用显示仪表、逻辑和计算机系统用图形符号[SHB-Z04 (等同于ISA S5.3)] 2.6 Instrument Loop Diagrams仪表回路图图形[SHB-Z05 (等同于ISA S5.4)]2.7 Graphic Symbols for Process Displays (ISA S5.5)过程显示图形符号2.8分散型控制系统硬件设备的图形符号(JB/T5539)2.9 Process Measurement Control Function and Instrumentation-Symbolic Representation (ISO 3511)过程测量控制功能及仪表符号说明2.10 Recommended Graphical Symbols Part 15: Binary Logic Elements (IEC 117-15)推荐的图形符号：二进制逻辑元件2.11 Graphic Symbols for Logic Diagrams (two state devices) (ANSI Y32.14)逻辑图用图形符号(二状态元件)2.12Symbolic Representation for Process Measurement Control Functions and Instrumentation (BS 1646)过程测量控制功能及仪表用符号说明2.13Bildzeichen fü r messen, steuern, regeln: Allgemeine bildzeichen. 自控图例：一般图形(DIN 19228)2.14仪表符号(JIS Z8204)3 工程设计规范3.1计算站场地技术要求(GB 2887)3.2计算机机房用活动地板技术条件(GB 6650 )3.3城乡燃气设计规范(GB 50028)3.4氧气站设计规范(GB 50030)3.5乙炔站设计规范(GB 50031)3.6工业企业照明设计标准(GB 50034)3.7锅炉房设计规范(GB 50041)3.8小型火力发电厂设计规范(GB 50049)3.9电子计算机机房设计规定(GB 50174)3.10氢气站设计规范(GB 50177)3.11压缩空气站设计规范(GBJ 29)3.12冷库设计规范(GBJ 72)3.13洁净厂房设计规范(GBJ 73)3.14石油库设计规范(GBJ 74)3.15工业用软水除盐设计规范(GBJ 109)3.16工业电视系统工程设计规范(GBJ 115)3.17化工厂控制室建筑设计规范(HG 20556)3.18石油化工储运系统罐区设计规范(SH3007)3.19炼油厂燃料油燃气锅炉房设计技术规定(SHJ 1026)3.20加油站建设规定(SHQ1)4 自动化仪表4.1工业自动化仪表电源、电压(GB 3368)4.2不间断电源设备(GB 7260)4.3工业自动化仪表用模拟气动信号(GB 777)4.4工业自动化仪表用模拟直流电流信号(GB 3369)4.5工业过程测量和控制系统用电动和气动模拟记录仪和指示仪性能测定方法(GB 3386)4.6工业过程测量和控制用检测仪表和显示仪表精度等级(GB/T 13283)4.7工业自动化仪表用气源压力范围和质量(GB 4830)4.8工业自动化仪表工作条件温度和大气压(ZBY 120)4.9工业自动化仪表电磁干扰电流畸变影响试验方法(ZBY 092) 4.10工业自动化仪表工作条件～振动(GB 4439)4.11工业自动化仪表盘基本尺寸及型式(GB 7353)4.12工业自动化仪表盘盘面布置图绘制方法(JB/T 1396)4.13工业自动化仪表盘接线接管图的绘制方法(JB/T 1397)4.14工业自动化仪表公称通径值系列(ZBN 10004)4.15工业自动化仪表工作压力值系列(ZBN 10005)4.16流量测量仪表基本参数(GB 1314)4.17工业自动化仪表通用试验方法-接地影响(ZBN 10003.26) 4.18 Quality Standard for Instrument Air (ISA S7.3)仪表空气的质量标准5 自控专业工程设计规范5.1流量测量节流装置用孔板、喷嘴和文丘里测量充满圆管的流体流量(GB/T 2624 等同于ISA 5167)5.2 自动化仪表选型规定(HG 20507)5.3控制室设计规定(HG 20508)5.4仪表供电设计规定(HG 20509)5.5仪表供气设计规定(HG 20510)5.6信号报警联锁系统设计规定(HG 20511)5.7仪表配管配线设计规定(HG 20512)5.8仪表系统接地设计规定(HG 20513)5.9仪表及管线伴热和绝热保温设计规定(HG 20514)5.10仪表隔离和吹洗设计规定(HG 20515)5.11自动分析器室设计规定(HG 20516)5.12分散控制系统工程设计规定(HG/T 20573)5.13自控设计常用名词术语5.14石油化工自动化仪表选型设计规范(SH 3005)5.15石油化工控制室和自动分析器室设计规范(SH 3006)5.16石油化工仪表配管配线设计规范(SH 3019)5.17石油化工仪表接地设计规范(SH 3081)5.18石油化工仪表供电设计规范(SH 3082)5.19石油化工分散控制系统设计规范(SH/T 3092)5.20石油化工企业信号报警、联锁系统设计规范(SHJ 18)5.21石油化工企业仪表供气设计规范(SHJ 20)5.22石油化工仪表保温及隔离吹洗设计规范(SH 3021)5.23石油化工紧急停车及安全联锁设计导则(SHB-Z06)5.24 Environmental Conditions for Process Measurement and Control Systems: Temperature and Humidity 过程测量和控制系统的环境条件：温度和湿度(ISA S71.01)5.25 Control Centers Facilities (ISA RP60.1)控制中心设施5.26 Human Engineering for Control Centers (ISA RP60.3)控制中心的人类工程5.27 Documentation for Control Centers (ISA RP60.4)控制中心的文件5.28 Electrical Guide for Control Centers (ISA RP60.8)控制中心的电气导则5.29 Piping Guide for Control Centers (ISA RP60.9) 控制中心的配管导则5.30Recommended Practice for the Design and Installation of Pressure-Relieving Systems in Refineries (API RP520)炼油厂压力泄压系统的设计和安装5.31 Vibration, Axial Position, and Bearing Temperature Monitoring Systems.(API 670)非接触式振动和轴位移监测系统5.32 Control Valve Sizing Equations for Incompressible Fluids (ISA S39.1)不可压缩流体用调节阀的口径计算公式5.33 Flow Equations for Sizing Control Valves (ISA S75.01)控制阀口径计算公式5.34 Control Valve Terminology (ISA S75.05 )控制阀术语5.35 Control Valve Manifold Designs (ISA RP75.06)控制阀的阀组设计5.36调节阀口径计算(ANSI FCI62-1)5.37 Control Valve Seat Leakage (ANSI B16.104/FCI70-2)控制阀泄漏量规定5.38 Terminology for Automatic Control (ANSI C85.1)自动控制术语6 通用图册和设计手册6.1自控安装图册(HG/T 21581)类似《冶金工业自动化仪表与控制装置安装通用图册》6.2仪表单元接线接管图册(TC 50B1)6.3仪表回路接线图册(TC 50B2)6.4自控设计防腐蚀手册(CADC 051)6.5仪表修理车间设计手册(CADC 052)6.6石油化工企业仪表修理车间设计导则(SHB-Z002)6.7仪表维护设备选用手册(SHB-Z003)6.8 Manual on Installation of Refinery Instruments and Control systems (API RP550)炼油厂仪表及调节系统安装手册6.9Part Ⅱ Installation Operation and Maintenance of Combustible Gas Detection Instruments (ISA S12.13)可燃气体检测仪表的安装、操作和维护7 管法兰与管螺纹7.1钢制管法兰国家标准汇编(GB 9112~9128)7.2钢制管法兰、垫片、紧固件(HG 20592~20635~97)7.3高压管、管件及紧固件通用设计(H1~37)7.4石油化工企业钢制管法兰(SH 3406)7.5管路法兰及垫片(JB/T 74~90)7.6用螺纹密封的管螺纹(GB 7306，相应于55° 圆锥管螺纹)7.7非螺纹密封的管螺纹(GB 7307，相应于55° 圆柱管螺纹)7.860° 圆锥管螺纹(GB/T 12716)7.9钢管螺纹[ISO 7/1 (R.RC)]7.10直管螺纹[ISO 228/1 (G.Ga)]7.11Pipe Flanges and Falanged Fittings Flange surface shall be smooth. (ANSI B16.5)管法兰和法兰连接件7.12 Steel Orifice Flanges (ANSI B16.36、B16.36a)钢制孔板法兰7.13 Flange Mounted Sharp Edged Orifice Plates for Flow Measurement (ISA RP3.2)流量测量用法兰安装式锐孔板7.14管螺纹(ASME B1.20.1)8 安全8.1 爆炸性环境用防爆电气设备(GB 3836)8.2外壳防护等级的分类(GB 4208)8.3电气设备安全设计导则(GB 4064)8.4电子测量仪器安全要求(GB 4793)8.5爆炸和火灾危险环境电力设计规范(GB 50058)8.6石油化工企业设计防火规范(GB 50160)及1999年筑物抗震设计8.7构筑物抗震设计规范(GB 50191)8.8建筑抗震设计规范(GBJ 11)8.9建筑设计防火规范(GBJ 16)8.10火灾自动报警系统设计规范(GBJ 116)8.11化工企业爆炸和火灾危险环境电力设计规范(HGJ 21)8.12化工企业静电接地设计规程(HGJ 28)8.13石油化工企业可燃气体和有毒气体检测报警设计规范(SH 3063)8.14 Electrical Instrument in Hazardous Atmospheres (ISA RP12.1)危险大气里的电气仪表8.15 Instrument Purging for Reduction of Hazardous Area Classification (ISA S12.4) 用于降低危险区域等级的仪表吹气法8.16 Installation of Intrinsically safe Systems for Hazardous (Classified) Locations (ISA RP12.6)本安系统在危险区的安装8.17 Area Classification in Hazardous (Classified) Dust Locations (ISA S12.10)危险粉尘场所的区域分类8.18 Electrical Equipment for Use in Class1, Division 2 Hazardous (Classified) Locations (ISA S12.12) 1区2类危险场所的电气设备8.19 Classification of Degrees of Protection Provided by Enclosures. (IEC 529)外壳防护标准8.20 Electrical apparatus for explosive gas atmospheres part10: Classification of hazardous areas.(IEC 79-10)爆炸气体场所的电力设备第10部分：危险场所的划分8.21 Part14: Electrical installations in explosive gas atmospheres.(IEC 79-14)爆炸气体环境的电力设备(除矿用外)8.22 Intrinsically Safe Apparatus in Division I Hazardous Locations (NFPA 493) I区危险场所中的本安设备8.23Classification of Areas for Electrical Installations in Petroleum Refineries (API RP500A)炼油厂电气安装用防爆场所的划分9 环境卫生9.1密封放射源一般规定(GB 4076)9.2放射卫生防护基本标准(GB 4792)9.3电磁辐射防护规定(GB 8702)9.4辐射防护规定(GB 8703)9.5放射性物质安全运输规定(GB 11806)9.6低、中水平放射性固体废物暂时贮存规定(GB 11928)9.7操作开放型放射性物质的辐射防护规定(GB 11930)9.8环境核辐射监测规定(GB 12379)9.9放射性防护规范(GBJ 211)9.10α、γ射线外照射个人剂量监测规定(EJ 269)9.11工业噪声控制设计规范(GBJ 87)9.12工业企业噪声测量规定(GBJ 122)9.13化工建设项目噪声控制设计规定(HG 20503)9.14石油化工企业环境保护设计规范(SHJ 24)9.15炼油厂卫生防护距离(SHJ 1070)9.16 Methods for the Measurement of Sound Pressure Levels (ANSI S1.13)声压级的测量方法9.17石油化工企业职业安全卫生设计规范(SH3047)10 施工验收10.1工业自动化仪表工程施工及验收规范(GBJ 93) 1987标准10.2自动化仪表安装工程质量检验评定标准(GBJ 131)10.3电气装置安装工程接地装置施工及验收规范(GB 50169) 10.4电气装置安装工程低压电器施工及验收规范(GB 50254) 10.5洁净室施工及验收规范(HGJ 71)10.6石油化工仪表工程施工技术规程(SH3521)10.7长输管道仪表工程施工及验收规范(SYJ 4005)10.8工业控制计算机系统验收大纲(JB/T 5234)附录A 标准代号对照表A.1 GB(GB/T) 中华人民共和国国家标准A.2 JB(JB/T) 机械工业部行业标准A.3 HG(HG/T) 化学工业部行业标准A.4 HGJ 化学工业部工程建设标准A.5 H 原化学工业部标准A.6 CD 原化学工业部基本建设局标准A.7 TC(CADC) 化学工业部自动控制设计技术中心站标准A.8 SH 中国石化总公司行业标准A.9 SHJ(SYJ) 中国石化总公司工程建设标准A.10 SHB- Z 中国石化总公司自动控制设计技术中心站标准A.11 SYJ 中国石油天然气工业总公司工程建设标准A.12 NDGJ 电力工业部工程建设标准A.13 JGJ 建设部工程建设标准A.14 FJJ 纺织总会工程建设标准A.15 EJ 中国核工业总公司行业标准A.16 JJG 国家计量总局标准A.17 ZBY 仪器仪表专业标准A.18 ZBN 仪器仪表行业标准A.19 JB/YQ 仪器仪表行业内部标准A.20 ISO 国际标准化组织 INTERNATIONAL ORGANIZITION FOR STANDARDIZATIONA.21 IEC 国际电工委员会 INTERNATIONAL ELECTROTECHNICAL COMMISIONA.22 ISA 美国仪表协会 INSTRUMENT SOCIETY OF AMERICAA.23 API 美国石油学会 AMERICAN PETROLEUM INSTITUTEA.24 ANSI 美国国家标准协会 AMERICAN NATIONAL STANDARDS INSTITUTEA.25ASME 美国机械工程师协会 AMERICAN SOCIETY OF MECHANICAL ENGINEERSA.26NEPA 美国国家防火协会、美国流体动力协会 NATIONAL FIRE PROTECTION ASSOCIATIONA.27 NEC 美国国家电气规程 NATIONAL ELECTRICAL CODEA.28 NEMA 美国电气制造商协会 NATIONAL ELECTRICAL MANUFACTURES ASSOCIATIONA.29 DIN 德国国家标准 DEUTSCHE INDUSTRIE NORMA.30 BS 英国国家标准 BRITISH STANDARDSA.31 JIS 日本国家标准 JAPANESE INDUSTRIAL STANDARDS。

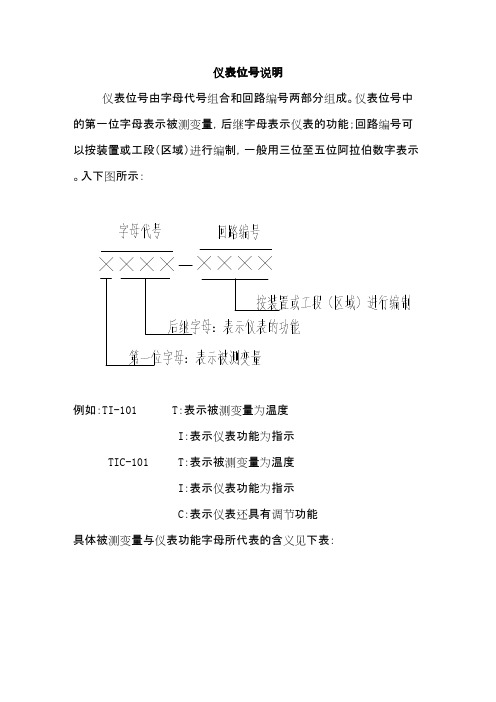

仪表位号的命名规则
在工业控制系统中，仪表位号是用来标识和识别各种仪表设备的编号规则。

准确的仪表位号命名规则对于系统操作和维护都至关重要。

以下是常用的仪表位号的命名规则：
1. 位号组成：仪表位号通常由多个部分组成，包括设备类型标识、位置标识和功能标识。

这些部分可以根据具体需要进行组合。

2. 设备类型标识：设备类型标识是用来指示仪表的类型和功能。

常见的设备类型标识包括FT（流量计）、PT（压力计）、TT（温度计）、LT（液位计）等。

根据具体系统的需求，可以扩展和定制更多的设备类型标识。

3. 位置标识：位置标识用来表示仪表设备所处的具体位置或者区域。

可以使用数字、字母、符号或者组合来表示，以便于系统操作人员快速准确地定位仪表设备。

4. 功能标识：功能标识是用来区分同类型设备的不同功能。

根据具体需求，可以选择数字、字母或者符号来表示不同的功能。

常见的功能标识包括M（主仪表）、R（备用仪表）、S（开关）、T（传感器）等。

5. 唯一性原则：每个仪表位号应该是唯一的，避免重复。

在设计和分配仪表位号时，应该确保每个仪表设备都有一个独一无二的位号。

6. 一致性原则：在同一系统或者同一区域内，应该保持仪表位号的一致性。

这样可以减少操作和维护人员的困惑，提高系统的可读性和可维护性。

仪表位号的命名规则应该包括设备类型标识、位置标识和功能标识，并且每个位号都应该是唯一的。

遵循这些规则能够帮助系统操作人员准确识别和定位各个仪表设备，提高系统的可读性和可维护性。

化工仪表设计规发布时间：11-05-31 来源：点击量：15720 字段选择：大中小第一章仪表位号1.1 仪表位号组成由仪表功能标志和仪表回路编号组成PIC-110 仪表位号PIC 仪表功能标志110 仪表回路编号1.2 仪表功能标志仪表功能标志应该符合《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》3.1.1规定，主要容如下：仪表功能标志的常用组合字母见《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》表3.1.2功能标志的首位字母选择应与被测变量或引发变量相应，可以不与被处理的变量相符。

如为调节流量的调节阀，用在液位系统中的功能标志是LV，而不是FV。

仪表功能标志的首位字母后面可以附加一个修饰字母，这时原来的被测变量就变成一个新变量。

如在首位字母P、T后面加D，变成PD、TD，原来的压力、温度就变成压差、温差。

仪表功能标志的后继字母后面也可附加一个或两个修饰字母，以对读出功能进行修饰。

如功能标志PAH中，后继字母A后面加H，它限制读出功能A的报警为高报警。

功能标志的字母编组的字母数，一般不超过4个。

为了减少字母编组的字母数，对于一台仪表同时用于指示和记录同一被测变量时，可以省略I(指示)。

仪表功能标志的所有字母均应大写。

1.3仪表回路编号回路编号可以用工序加仪表顺序号组成，也可以用其他规定的方法进行编号。

FIC-116 1—工序号，16—顺序号也可无工序号，如FSHL-2仪表位号按不同的被测变量分类，同一装置(或工序)同类被测变量的仪表位号中的顺序号应是连续的，顺序号中间可以空号;不同被测变量的仪表位号不能连续编号。

如果同一仪表回路中有两个以上功能相同的仪表，可以用仪表位号附加尾缀字母(尾缀字母应大写)的方法以示区别。

如TV-110A和TV-110B表示同一回路中有两台控制阀。

当不同工序的多个检测元件共用一台显示仪表时，显示仪表的位号不表示工序号，只编顺序号;检测元件的位号是在共用显示仪表后面加后缀。

化工仪表设计规发布时间：11-05-31 来源：点击量：15720 字段选择：大中小第一章仪表位号1.1 仪表位号组成由仪表功能标志和仪表回路编号组成PIC-110 仪表位号PIC 仪表功能标志110 仪表回路编号1.2 仪表功能标志仪表功能标志应该符合《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》3.1.1规定，主要容如下：仪表功能标志的常用组合字母见《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》表 3.1.2功能标志的首位字母选择应与被测变量或引发变量相应，可以不与被处理的变量相符。

如为调节流量的调节阀，用在液位系统中的功能标志是LV，而不是FV。

仪表功能标志的首位字母后面可以附加一个修饰字母，这时原来的被测变量就变成一个新变量。

如在首位字母P、T后面加D，变成PD、TD，原来的压力、温度就变成压差、温差。

仪表功能标志的后继字母后面也可附加一个或两个修饰字母，以对读出功能进行修饰。

如功能标志PAH中，后继字母A后面加H，它限制读出功能A的报警为高报警。

功能标志的字母编组的字母数，一般不超过4个。

为了减少字母编组的字母数，对于一台仪表同时用于指示和记录同一被测变量时，可以省略I(指示)。

仪表功能标志的所有字母均应大写。

1.3仪表回路编号回路编号可以用工序加仪表顺序号组成，也可以用其他规定的方法进行编号。

FIC-116 1—工序号，16—顺序号也可无工序号，如FSHL-2仪表位号按不同的被测变量分类，同一装置(或工序)同类被测变量的仪表位号中的顺序号应是连续的，顺序号中间可以空号;不同被测变量的仪表位号不能连续编号。

如果同一仪表回路中有两个以上功能相同的仪表，可以用仪表位号附加尾缀字母(尾缀字母应大写)的方法以示区别。

如TV-110A和TV-110B表示同一回路中有两台控制阀。

当不同工序的多个检测元件共用一台显示仪表时，显示仪表的位号不表示工序号，只编顺序号;检测元件的位号是在共用显示仪表后面加后缀。

中国石化仪表设备管理规定中国石油化工集团公司文件中国石化生〔2011〕62号关于印发《中国石化仪表设备管理规定》的通知各企事业单位、股份公司各分（子）公司：现将《中国石化仪表设备管理规定》印发给你们，请认真遵照执行。

二Ｏ一一年一月三十日—1——2—1仪表设备管理基本要求1.1本规定所称仪表设备是指中国石油化工集团公司、中国石油化工股份有限公司（以下统称中国石化）所属各企业（以下简称企业）在生产运营过程中所使用的各类检测仪表、控制监视仪表、执行器、过程控制计算机系统、报警仪表、联锁保护系统、在线分析仪表、化验室分析仪器、可燃（有毒）气体检测报警仪及辅助单元等。

1.2仪表设备管理是对仪表设备从规划、设计、选型、购置、安装、投运、使用、维护、修理、改造、更新直至报废的全过程管理，保障仪表设备处于良好状态。

1.3各企业应制定各类仪表设备的管理细则。

1.4仪表设备管理实行总部与企业分级管理，坚持规划、设计与选型相结合，运行、维护与检修相结合，改造、更新与科研相结合，专业管理与全厂管理相结合的原则。

2职责分工2.1总部有关部门按照《中国石油化工集团公司设备管理办法》（以下简称《设备管理办法》）的规定，依据其职责，负责企涉及的相关制度 《石油化工设备维护检修规程》 业务类别 炼油业务/生产运行/设备运维 所属层级 通用业务制度-执行类业仪表设备管理，指导企业不断改进和加强仪表设备管理工作，全面提高全系统仪表设备管理水平；负责仪表培训工作。

2.2企业应建立健全仪表的管理体系，明确相关部门与单位的职责。

依据《设备管理办法》的管理要求和职责，制定本企业各类仪表设备的管理细则。

全面负责企业仪表管理工作。

2.2.1设备管理部门是仪表设备的主管部门，应设相应仪表—3—管理岗位和仪表专职技术管理人员。

2.2.2设备管理部门在分管设备领导的领导下，负责本企业仪表设备的管理。

2.2.3大型炼油化工企业可根据需要设置专管仪表管理工作的副总工程师。

石化公司仪表及自动控制系统管理规范四川石化公司仪表及自动操纵系统治理规定第一章总则第一条为加强公司仪表及自动操纵系统（以下简称“仪表设备”）治理工作，提高仪表设备治理水平，保障仪表设备安全经济运行，依据国家有关法律法规及股份公司《炼化企业仪表及自动操纵系统治理规定》，结合公司实际，制定本规定。

第二条本规定所称仪表设备是指在生产、运营过程中所使用的各类检测仪表、操纵监视仪表、执行器、计量仪表、过程操纵计算机系统（包括DCS、SIS、PLC、ITCC等）、在线分析仪表、可燃（有毒）气体检测报警器、工业视频监视系统、火灾报警监测系统、扩音对讲系统、化验分析仪器及其辅属单元等。

第三条仪表设备治理的要紧目标是对仪表设备从规划、设计、制造、选型、购置、安装、使用、维护、修理、改造、更新直至报废的全过程进行科学的治理。

第四条本规定适用公司所属各单位和为公司服务的维护检修等关联单位。

第二章治理机构和职责第五条机动设备处职责(一)贯彻执行国家和股份公司有关仪表设备的方针、政策和法规，组织制定公司仪表设备治理制度、规定。

(二)负责组织公司仪表设备事故调查与分析，审核仪表设备的事故报告，形成考核意见。

(三)参与新建装置、重大更新和技措、安措、环措等项目中仪表设备的选型、设计方案审查、签订技术协议和竣工验收工作。

(四)负责审批仪表设备零购、更新、报废及检修打算，参与重要仪表项目验收工作。

(五)负责自动化仪表设备采购资源市场的审核，检维修承包商的准入资质审查和招投标工作。

(六)负责组织仪表设备新产品、新材料、新技术的交流及先进治理经验的交流及推广应用。

第六条生产部职责(一)负责公司各项仪表设备治理制度的执行和落实。

(二)负责本单位仪表设备运行治理。

(三)负责本单位仪表设备的日常维护工作，解决生产运行中仪表设备的问题及隐患，提高仪表“四率”(四)负责本单位仪表设备检修打算、备件打算、更新打算的编制。

(五)负责本单位仪表设备检维修界面的交出和验收。
