综掘机在巷修工作面中的应用与推广发布时间：2022-11-03T10:43:05.107Z 来源：《工程建设标准化》2022年第12期第6月作者：赵卫岭[导读] 随着矿井向深部延伸，地压显现越来越强烈，掘进工作面前面掘进后面鼓底的现象越来越明显赵卫岭淮河能源煤业分公司潘三矿一、项目简介随着矿井向深部延伸，地压显现越来越强烈，掘进工作面前面掘进后面鼓底的现象越来越明显，为保证掘进工作面按期交付安装，降低职工劳动强度，提高施工效率，我区先后在1652（3）轨运顺、1682（1）轨顺及-650西三轨道施工采用综掘机配合皮带机进行卧底整治。
工作面交付安装前往往需要全面卧底巷修整治才能满足安装要求，采用以往的小挖机或人工卧底方式劳动效率低下，劳动强度大，工期延后，为此我们采用综掘机配合皮带机进行卧底整治，既能提高施工效率又能降低职工劳动强度。
1652（3）工作面受采动影响，工作面两巷鼓底严重，同时需要采用架棚加固巷道，为加快施工进度，提高劳动效率，我单位创新使用综掘机铲底架棚的施工工艺，最高圆班架棚达14棚以上，大大提高了施工效率，同时一次采用架3棚的施工工艺进行劳动组织，将工作面巷修工期提前2个月以上。
1682（1）工作面贯通后，轨顺巷道高度平均在2.0米左右，为保证工作面的顺利安装需要卧底1.5米以上，采用人工或者小挖机卧底无法保证工期，同时职工劳动强度大，效率低下，为此我们采用小挖机施工综掘机后退通道，将综掘机退后至拨门口100米位置，安装皮带机机尾进行卧底作业，每月将卧底进度推进300米，顺利按照节点工期满足了工作面安装需要。
-650m轨道石门鼓底严重，巷道高度无法保证单轨吊进料需求，为保证后期掘进进料需求，我单位采用综掘机配合自移式机尾配合卧底作业，提高了劳动效率，保证了后期轨顺及煤层回风上山进料需求。
岩巷综掘机是一种能够在巷道中自由移动的机器设备，它具有截割、装卸、运输三大功能。
强大的截割功能可以截割岩石，高效的装卸功能可以装卸岩石，便捷的运输功能可以将岩石运输出巷道。
煤矿掘进机大角度拐弯装备技术研究与应用摘要：煤矿巷道开口是煤矿巷道掘进过程中一项比较麻烦和复杂的工作，煤矿巷道开口常常是大角度或者垂直转向开口。
由于开口施工的非正规性和条件的多变性，通常采用人工开口，开口效率非常低，工人劳动强度大。
近几年，一些煤矿队组采用掘进机开口转弯掘进，有效地提高了掘进效率。
但目前各种掘进机在设计和制造中，仅考虑直线掘进或拐弯角度较小情况下掘进，在大角度情况下掘进工作困难。
因此对煤矿掘进机大角度拐弯设备技术的研究，具有重要的技术价值和良好的经济效益。
关键词：煤矿掘进机大角度拐弯装备技术研究与应用引言煤炭资源作为人们日常生产生活不可或缺的重要资源之一，随着经济社会的发展，需求量逐年增加,相较于石油和天然气等能源，我国煤炭储量富足，在未来很长时间内将处于不可替代的位置。
煤炭开采时的首要任务是巷道掘进，其掘进的时效性直接关系着煤矿井下采煤的产量和效率，目前煤炭巷道掘进工作主要采用掘进机完成，这就要求掘进机工作必须可靠，方能保证巷道掘进的快速高效。
一、掘进机大角度拐弯装备研究胶带输送机俗称皮带输送机，是煤矿井下生产运输的主要设备。
一直以来，该矿在掘进过程中，遇到拐弯巷道都要根据巷道拐向加设一个转载点，加铺皮带或溜子，不仅增加了设备安装费用和设备维护检修工作量，还制约了掘进生产进度。
某巷道为沿断层掘进，光拐弯就有 3 处，分别是右拐 8 度、右拐 11 度和右拐 18 度，其中右拐 11 度和右拐 18 度为无缝衔接，从而形成一个近30 度的大拐弯。
一般情况下，皮带拐弯的最大角度为 18 度，拐弯度数过大，皮带便会出现甩煤、抛带、断架等现象，无法正常运行。
”该矿掘进一队队长张怀印介绍。
如何克服复杂的巷道地质条件，让皮带实现 30 度拐弯运行呢？为了加快巷道掘进工作进度，该矿掘进一队决定自行攻克这个难关。
他们按照优化设计的原则 , 对当前大倾角皮带输送机结构体系进行优化，继续沿用以前发明的拐弯 H 架和拐弯纵梁，利用圆的半径原理，让皮带根据巷道的走向，配合皮带的顶底抗偏辊来实现拐弯。
浅谈煤矿掘进工作面综掘机后部配套技术研究与应用发布时间：2022-02-25T12:31:58.812Z 来源：《中国科技信息》2021年11月中32期作者：翟龙虎、董建军[导读] 矿井生产接续的正常，掘进是关键，怎么能提高综掘机快速运输能力，提高后路运输系统安全保障，是值得研究的课题，对综掘机后路配套系统将电缆自移、挡煤卸煤、机尾皮带防跑偏、电缆装卸、机尾浮煤清理等集于一体的装备系统进行论述。
彬县水帘洞煤炭有限责任公司翟龙虎、董建军陕西省咸阳市 713500摘要：矿井生产接续的正常，掘进是关键，怎么能提高综掘机快速运输能力，提高后路运输系统安全保障，是值得研究的课题，对综掘机后路配套系统将电缆自移、挡煤卸煤、机尾皮带防跑偏、电缆装卸、机尾浮煤清理等集于一体的装备系统进行论述。
关键词：煤炭、掘进工作面、综掘机后部配套技术、“2+1”灾害治理掘进模式 1掘进影响因素分析岩巷在掘进过程中主要包括破岩、物料传输、巷道支护等多个工序，各个工序需要依次进行，而且各个工序间存在着比较紧密的联系，综掘面上的施工机械设备多，人工作业间存在较多的交替，在利用计时法对各工序耗时和人员分布进行统计后，发现影响岩巷掘进效率的因素主要体现在以下几个方面。
1.1机械设备施工效率低掘进机在施工作业时采用人工控制，无法实现连续作业，而且掘进过程中极易出现人工判断失误导致的触顶停机事故。
井下采用小规模装载机，装载量仅 60 m3/h，采用 2 辆车同时作业，因空间限制使得其中一台车会出现长时间等待的情况，降低了作业效率。
井下物料运输采用斜巷绞车，物料运输时存在二次周转，影响物料运输效率。
1.2 支护施工效率低巷道掘进断面小，井下支护采用人工架设锚杆支护方式，但存在多次支护、翻修支护的情况，支护工作量大、施工效率低。
1.3 爆破方式落后爆破方式采用浅孔爆破的方案，在实际爆破过程中，经常出现爆破不到位的情况，且炮孔的利用率低，经常需要进行二次爆破补充。

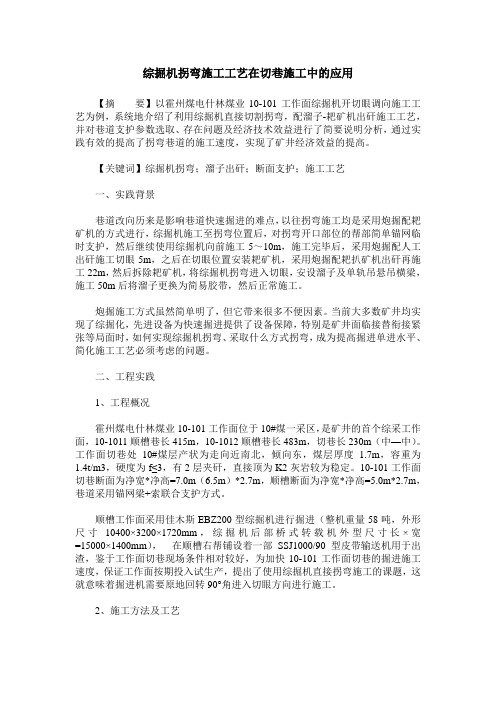

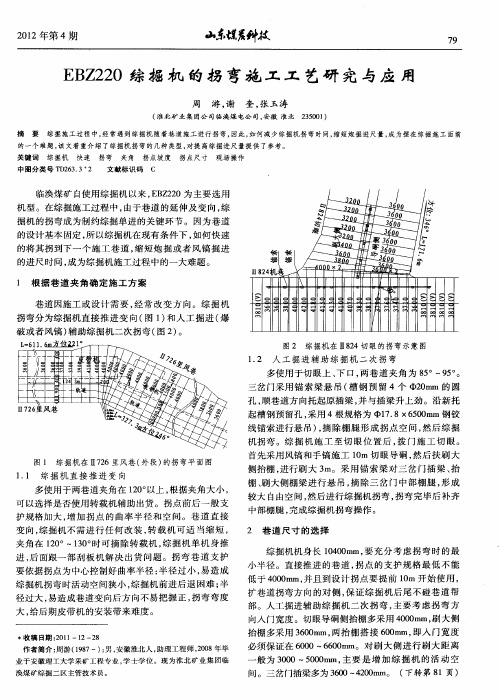

综掘机拐弯施工工艺在切巷施工中的应用【摘要】以霍州煤电什林煤业10-101工作面综掘机开切眼调向施工工艺为例，系统地介绍了利用综掘机直接切割拐弯，配溜子-耙矿机出矸施工工艺，并对巷道支护参数选取、存在问题及经济技术效益进行了简要说明分析，通过实践有效的提高了拐弯巷道的施工速度，实现了矿井经济效益的提高。
【关键词】综掘机拐弯；溜子出矸；断面支护；施工工艺一、实践背景巷道改向历来是影响巷道快速掘进的难点，以往拐弯施工均是采用炮掘配耙矿机的方式进行，综掘机施工至拐弯位置后，对拐弯开口部位的帮部简单锚网临时支护，然后继续使用综掘机向前施工5～10m，施工完毕后，采用炮掘配人工出矸施工切眼5m，之后在切眼位置安装耙矿机，采用炮掘配耙扒矿机出矸再施工22m，然后拆除耙矿机，将综掘机拐弯进入切眼，安设溜子及单轨吊悬吊横梁，施工50m后将溜子更换为简易胶带，然后正常施工。
炮掘施工方式虽然简单明了，但它带来很多不便因素。
当前大多数矿井均实现了综掘化，先进设备为快速掘进提供了设备保障，特别是矿井面临接替衔接紧张等局面时，如何实现综掘机拐弯、采取什么方式拐弯，成为提高掘进单进水平、简化施工工艺必须考虑的问题。
二、工程实践1、工程概况霍州煤电什林煤业10-101工作面位于10#煤一采区，是矿井的首个综采工作面，10-1011顺槽巷长415m，10-1012顺槽巷长483m，切巷长230m（中—中）。
工作面切巷处10#煤层产状为走向近南北，倾向东，煤层厚度 1.7m，容重为1.4t/m3，硬度为f≤3，有2层夹矸，直接顶为K2灰岩较为稳定。
10-101工作面切巷断面为净宽*净高=7.0m（6.5m）*2.7m，顺槽断面为净宽*净高=5.0m*2.7m，巷道采用锚网梁+索联合支护方式。
顺槽工作面采用佳木斯EBZ200型综掘机进行掘进（整机重量58吨，外形尺寸10400×3200×1720mm，综掘机后部桥式转载机外型尺寸长×宽=15000×1400mm），在顺槽右帮铺设着一部SSJ1000/90型皮带输送机用于出渣，鉴于工作面切巷现场条件相对较好，为加快10-101工作面切巷的掘进施工速度，保证工作面按期投入试生产，提出了使用综掘机直接拐弯施工的课题，这就意味着掘进机需要原地回转90°角进入切眼方向进行施工。
1工作面概况西山煤电集团镇城底矿位于山西古交西北部，距古交市9.5km 处，矿区南北长约5.9km ，东西宽约5.6km ，矿井面积约33.8km 2，设计生产能力190万t 。
22616工作面位于镇城底矿南二采区，工作面顺槽长度890m ，切巷长度160m ，巷道净宽4.0m ，净高3.0m ，断面12m 2。
工作面巷道所掘煤层为太原组8号煤层，含有四层以上夹矸，厚0.02~0.3m 。
煤层均厚4.9m ，掘进时煤层呈背向斜相间构造，煤层倾角平均3°左右，属于近水平稳定可采煤层。
11号煤顶板平均厚3.96m ，岩性为黑灰色页岩，性脆、易碎，抗压强度均为389kg/cm 2。
11号煤底板为灰黑色页岩，厚度2.21m ，含铝质，有滑感，遇水变软膨胀，易底鼓，抗压强度为147kg/cm 2。
2综掘设备选型与技术参数为保证矿井生产的安全高效，必须结合镇城底矿的实际地质条件，合理选择综掘工作面机械设备和生产工艺设计。
根据镇城底矿综采工作面巷道的地质条件、巷道断面、煤层倾角和煤层夹矸情况科学选型，综掘机选用上海创力EBZ-160综掘机，整机尺寸长、宽、高为9.178m ×2.900m ×1.800m 。
设备功率，截割部160/100kW ，油泵电机90kW ；卧底深度260mm ，最大可截深度260mm ；可适应坡度±18°。
配套使用SGB620/40T 刮板输送机，功率40kW ，电压660V/380V ，转速1470r/min ，输送量150t/h ，中部槽，长1500mm 、宽620mm 、高180mm 。
3方案设计联巷设计方案：22616回风巷以0°方位角掘进施工，为完善22616回风巷工作面回风系统，设计22616回风巷掘进施工80m 后停掘，施工22616回风巷。
根据三盘区现有巷道布置规划，设计22616回风巷为225°方位角掘进施工120m 后与三采区后期回风配巷贯通。
掘进方向I7132轨道巷图1 7132轨道巷直接拐直角施工及锚索加固方案3.1剥门和抹角7132轨道巷、切眼施工断面均为4.5 m x2.6 m ,要想 掘机完全 切眼,三角形抹角两角边长度不得 4.0 m ,抹角的过程中同时向右剥门，掘机拐到与切眼方向一致。
确定抹角两直角边长度不得4.0 m ,因为综掘机的自身长度为10.44 m ,如果抹角长度 4.0 m ,掘机在抹角过程中就得剐蹭轨道巷右帮，无法完成，此处还使用了正对切眼的电绞硐室，利用该硐室掘机与巷道一致的向。
其施工及锚索加固方案如图1所示。
三河尖煤矿7132轨道巷、切眼巷道 面均为4.5 m x 2.6 m 。
巷道为岩，深和 ，荷石， 有 面和方解石脉，厚度为2.5 m为 岩，岩条带，发, 石。
7132轨道巷掘进200 m上山角度 20。
,轨道巷掘进到切眼，角度21。
三河尖煤矿煤尘具有爆炸性危险，使用钢丝绳牵引的耙装机, 巷道角度大，无法使用侧卸式装煤机。
为解决这一难题，决定 用综掘机切眼的施工法2综掘机垂直拐弯可行性分析7132轨道巷掘进、煤 解决2个问题:一是掘进机一条巷道。
7132轨道巷、切眼巷道宽度均为4.5 m , 而在用的EBZ -180 掘机，为10.44 mx 3.0 mx 1.62 m ,不可能直接拐弯进行另一-110源技术与管理Energy Technology and Management2019年第44卷第2期Vol. 44 No.2d 〇i ：10.3969/j.issn.1672-9943.2019.02.044综掘#在大角度上山掘进拐直角施工工艺研究与应用黄俊(徐矿集团三河尖煤矿，江苏徐州221613)[摘要]为了达到2016版《煤矿安全规程》第64条使用耙装机的相关要求，通过对综掘机在大角度上山掘进拐直角施工工艺的研究与应用，现场效果理想，为掘进巷道拐弯 摸索一种新的方法。
[关键词]掘进机；大角度上山；直接拐弯；施工工艺[中图分类号]TD 421.5 [文献标识码]B [文章编号]1672-9943(2019)02-0110-020引言煤巷剥门一般采用炮掘施工，耙装机或侧卸式装煤机配合刮板输送机出煤。
煤矿采煤掘进工作中的技术应用分析
煤矿采煤掘进工作中技术的应用是现代煤矿生产中的重要组成部分。
采煤掘进是煤炭
生产中不可或缺的一个环节，为了提高生产效率、保障生产安全，需要通过技术手段，不
断提升掘进效率和质量，降低煤炭生产的成本，如此才能确保煤矿的持续可持续发展。
一、煤矿掘进设备的应用
煤矿掘进设备是煤炭生产中最重要的生产力工具。
随着技术的发展和进步，掘进设备
也不断升级换代。
现代煤矿掘进设备多采用先进的高科技技术，如遥控技术、GPS导航技术、先进的故障诊断技术等，加之智能控制系统的应用，使得设备的使用更为智能化、自
动化，提高了设备的稳定性、安全性、生产效率和精度。
二、数控钻进技术的应用
数控钻进技术是一种高精度、高速度的钻进工艺。
采用数控钻进技术可以实现对煤矸
石的钻孔深度、直径、密度、深度分布等参数的精准控制。
数控钻进技术的广泛应用，使
工人的作业更加轻松，取代了传统的手工钻孔，大大缩短了作业时间，对提高生产效率具
有重要的推动作用。
钻机掘进技术是采用钻机在煤矿掘进过程中进行钻进作业，使得采煤掘进作业更加高效、快速，被广泛地应用于煤矿开采中。
钻机掘进技术的优点是掘进速度快，作业效率高，对矿工的身体健康和安全起到很好的保护作用。
四、数字化矿山的应用
数字化矿山是指将信息化技术应用到煤矿生产中，通过对各种信息数据的收集、处理、存储、传递、应用和分析，形成一整套技术体系。
数字化矿山的应用可以实现对各个生产
环节的全面控制，优化生产流程，使生产更加自动化、信息化。
数字化矿山的应用给煤矿
带来了很大的便利，提高了生产效率和生产效益。

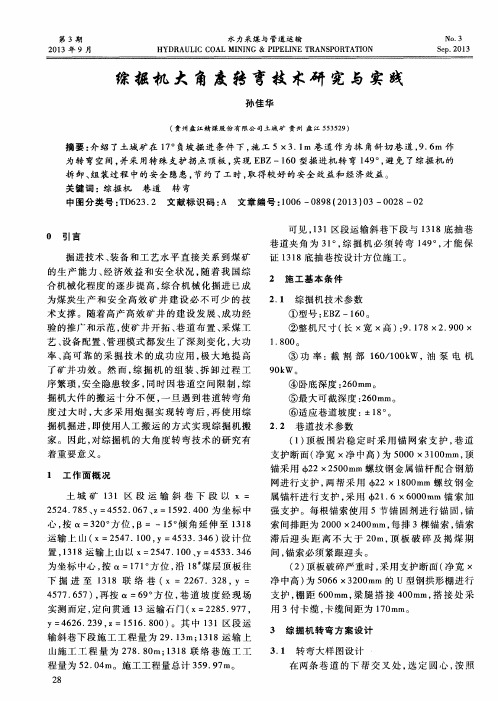

第1期山西焦煤科技No．12019年1月Shanxi Coking Coal Science ＆Technology Jan．2019·技术经验·收稿日期：2018－11－20作者简介：郭顺亮（1991—），男，山西临汾人，2016年毕业于太原理工大学，助理工程师，主要从事煤矿采掘技术管理工作（E －mail ）765831570@qq．com掘进工作面综掘机拐弯施工技术研究与应用郭顺亮（霍州煤电集团李雅庄煤矿，山西霍州031400）摘要为了优化和改进煤矿开掘工作面综掘施工工艺，降低工人劳动强度，提高安全作业效率，以李雅庄煤矿3条不同巷道为研究对象，从巷道拐弯角度设计、使用综掘机尺寸、拐弯半径选择、运输出渣系统等因素，分析了不同巷道拐弯采用的综掘机拐弯施工工艺，有效指导了巷道综掘机拐弯期间的安全高效掘进。
关键词综掘机拐弯；拐弯角度；施工工艺；拐弯半径中图分类号：TD263文献标识码：B文章编号：1672－0652（2019）01－0038－05随着煤矿采掘装备不断升级，安全管理水平不断提高，施工工艺及装备向机械化、自动化、智能化、信息化、减人员、减头面方向发展，开掘巷道已实现综合机械化掘进，回采巷道切巷拐弯、准备巷道联巷施工也基本实现综合机械化掘进。
本文结合霍州煤电集团李雅庄煤矿巷道拐弯实践，对巷道拐弯设计、施工工艺选择、综掘机拐弯施工效果等进行了分析。
1巷道拐弯半径的选择在巷道设计时根据“一巷多用、便于施工、节约高效”的设计理念，在保证通风、瓦斯抽采、防排水、运输、供电等系统构建需要的前提下尽可能降低施工难度。
例如：准备巷道之间的联巷可以考虑斜联巷。
根据巷道用途和所使用综掘机性能合理选择拐弯曲率半径。
1.1巷道综掘机拐弯最小半径的选择设巷道拐弯角度为∠a ，综掘机长度L ，宽度w ，巷道宽度m =联巷宽度n ，依据圆和等腰三角形的特性，则∠b =1/2∠a ，∠BAO =∠BCO =∠EGO =∠EHO =90ʎ，OA =OC =OD =r （拐弯半径），利用直角ΔEGO 求巷道拐弯半径（图1）：r =（cos b ·w +cosb ·L /2·tan b －m ）/（1－cos b ）（1）该拐弯半径作为满足综掘机拐弯施工的最小半径值。
图1巷道拐弯最小曲率计算示意图1.2巷道综掘机拐弯三角区扩刷长度的计算由图1可知，三角区扩刷长度：AB =BC =tan b ·r（2）为了便于计算，设已掘巷道和待拐弯施工巷道宽度相同，若待拐弯巷道宽于已掘巷道，可适当减小拐弯计算半径；若待拐弯巷道窄于已掘巷道，可适当扩大拐弯计算半径，以保证综掘机能够顺利拐弯。
李雅庄煤矿现用综掘机尺寸见表1．由表1可以看出，该矿现用的各类型综掘机宽度相同，因此，限制综掘拐弯半径的因素主要是综掘机长度。
表1李雅庄煤矿现用各种综掘机尺寸表综掘机型号外形尺寸长/m 宽/m 高/m 生产厂家EBZ －20010.6 3.6 1.79三一重工EBZ －26011.7 3.62徐州重工EBZ －300Y14.03.62.1中煤科工245ʎ及以下综掘机拐弯施工技术应用2.1工程实例李雅庄煤矿八采区皮带一联巷作为皮带巷与回风巷之间的联络巷道，拐弯角度设计为44ʎ，八采区皮带巷宽5.0m 、巷高4.3m ，联巷巷宽5.2m 、巷高4.3m ，均为直墙半圆拱形断面，巷道坡度0ʎ，采用锚网梁索联合支护，使用一台徐工集团的EBZ －260型综掘机掘进拐弯施工，出渣方式为：综掘机→后配套皮带→巷道皮带。
2.2拐弯施工工艺1）巷道拐弯半径及三角区扩刷长度的选择。
a ）依据式（1）和表1提供的数据以及巷道设计基本参数计算确定：综掘机拐弯的最小半径r 不得小于7.53m ，考虑联巷稍宽于原巷道，取r =7.8m．b ）依据式（2）计算得：三角区扩刷长度不小于3.15m ，取AB =BC =3.2m．2）巷道拐弯施工工艺流程。
计算确定拐弯半径并设计→按设计要求“两巷并一巷”施工巷道交叉三角区→八采区皮带巷掘进到位后封迎头停掘→退综掘机拐弯施工联巷、顺原巷道延长皮带→皮带机尾拉至封迎头处安装一部40T 刮板输送机斜搭接，后配套皮带吊挂在顶板单轨吊梁上移动出渣→联巷施工结束后退综掘机恢复原巷道掘进。
3）巷道拐弯施工相关要求及注意事项。
a ）联巷设计前，必须综合考虑巷道用途、通风、运输、供电、防排水系统构建需要及综掘机拐弯半径要求合理确定巷道拐弯半径和三角区扩刷长度。
b ）八采区皮带巷施工至三角区扩刷位置后，根据综掘机截割能力和设计拐弯半径“两巷并一巷”施工巷道交叉三角区一次成巷，直至联巷断面彻底留出后对原巷道封迎头开口施工皮带一联巷。
c ）巷道三角区施工期间必须提前根据拐弯半径确定巷道两侧中线，并严格按设计施工，保证拐弯曲线美观且符合设计要求。
此区段施工巷道断面大，采用分两次截割，截割一半支护一半再截割另一半的方式进行掘进，确保顶板管理安全。
d ）联巷开口施工期间根据实际需要调整原巷道皮带机尾位置及缩短综掘机后配套皮带长度，便于出渣。
八采区皮带一联巷拐弯施工顺序及进度平面示意图见图2．2.3评价该种施工顺序及工艺适用于拐弯角度在45ʎ以下的巷道拐弯。
巷道拐弯角度越小，越容易施工，不需要增加更多的运输设备，只要根据需要对原巷道皮带机尾和综掘机后配套皮带位置及长度进行调整就可以顺利出渣，从而实现快速掘进。
图2八采区皮带一联巷施工顺序及进度平面示意图·93·2019年第1期郭顺亮：掘进工作面综掘机拐弯施工技术研究与应用345ʎ 90ʎ综掘机拐弯施工技术应用3.1工程实例李雅庄煤矿八采区轨道二联巷作为轨道巷与回风巷之间的联络巷道，巷道拐弯角度设计为60ʎ，八采区轨道巷宽5.0m 、巷高4.3m ，联巷巷宽5.0m 、巷高4.3m ，均为直墙半圆拱形断面，巷道坡度－2ʎ，采用锚网梁索联合支护，使用一台徐工集团的EBZ －260型综掘机掘进拐弯施工，出渣方式为：综掘机→后配套皮带→巷道皮带。
3.2拐弯施工工艺1）巷道拐弯半径及三角区扩刷长度的选择。
a ）依据式（1）和表1提供的数据以及巷道设计基本参数计算确定：综掘机拐弯的最小半径r 不得小于7.97m ，取r =8.0m．b ）依据式（2）计算得，三角区扩刷长度不小于4.62m ，取AB =BC =4.8m．2）巷道拐弯施工工艺流程。
计算确定拐弯半径并设计→按设计要求提前预留联巷开口位置→八采区轨道巷掘进到位后封迎头停掘→退综掘机拐弯施工联巷、顺原巷道安装一部40T 刮板输送机、拆除综掘机后配套皮带→（综掘机彻底进入联巷后）拆40T 刮板输送机，将皮带机尾移至封迎头处在联巷安装一部40T 刮板输送机斜搭接，后配套皮带吊挂在顶板单轨吊梁上移动出渣→联巷施工结束后退综掘机恢复原巷道掘进。
3）巷道拐弯施工相关要求及注意事项。
a ）联巷设计前，必须综合考虑巷道用途、通风、运输、供电、防排水系统构建需要及综掘机拐弯半径要求合理确定巷道拐弯半径和三角区扩刷长度。
b ）为减少支护材料投入并确保安全，八采区轨道巷施工至三角区扩刷位置后，联巷开口侧帮部根据需要挂网间隔施工锚杆，对帮部进行简易支护，直至联巷口全部留出后对原巷道封迎头，退机开口施工轨道二联巷。
c ）巷道三角区弧线段施工期间必须提前根据拐弯半径确定中线尺寸，并严格按设计施工，保证拐弯曲线美观且符合设计要求。
d ）联巷开口施工期间根据实际需要调整原巷道皮带机尾、40T 刮板输送机位置及缩短综掘机后配套皮带长度，便于出渣。
综掘机的管线必须专人看护，退机时专人观察，防止压到40T 刮板输送机。
八采区轨道二联巷拐弯施工顺序及进度平面示意图见图3．图3八采区轨道二联巷施工顺序及进度平面示意图3.3评价该施工顺序及工艺适用于拐弯角度在45ʎ 90ʎ的巷道拐弯。
随着巷道拐弯角度的增大，施工难度增加，巷道拐弯初期需要在综掘机后顺巷道铺设一部40T 刮板输送机，随着拐弯巷道的掘进，调整刮板输送机位置及方向，缓解搭接点的搭接角度，便于出渣调整，直到综掘机进入拐弯巷道且综掘机后可以顺拐弯巷道安装刮板输送机后才能实现出渣系统正常化。
·04·山西焦煤科技2019年第1期490ʎ综掘机拐弯施工技术应用4.1工程实例李雅庄煤矿2－611切巷作为2－611综采工作面圈定的重要一步，巷道拐弯施工进度直接影响采面交替的采掘衔接进度。
巷道设计在2－6112巷掘进到位后拐弯90ʎ施工切巷，2－6112巷宽5.0m、巷高3.9m，2－611切巷巷宽5.0m、巷高3.9m，切巷扩刷后巷宽7.2m，采用锚网梁索联合支护，使用一台中煤科工生产的EBZ－300Y型综掘机掘进拐弯施工，出渣方式为：综掘机→后配套皮带→巷道皮带。
4.2拐弯施工工艺1）巷道拐弯半径及三角区扩刷长度的选择。
a）依据式（1）和表1提供的数据以及巷道设计基本参数计算确定：综掘机拐弯的最小半径r不得小于8.52m，取r=8.6m．b）依据式（2）计算得，三角区扩刷长度不小于8.52m，取AB=BC=8.6m．2）巷道拐弯施工工艺流程。
计算确定拐弯半径并设计→按设计要求提前预留切巷开口位置→2－6112巷掘进到位后封迎头停掘→退综掘机拐弯施工切巷、顺2－6112巷道安装一部40T刮板输送机，随着切巷掘进逐步缩短至拆除综掘机后配套皮带→（综掘机彻底进入切巷后）拆40T刮板输送机，将皮带机尾移至封迎头处在切巷安装一部40T刮板输送机垂直搭接，后配套皮带吊挂在顶板单轨吊梁上移动出渣→切巷掘进具备安装皮带条件后将切巷刮板输送机更换成皮带出渣。
3）巷道拐弯施工相关要求及注意事项。
a）切巷设计前，必须综合考虑巷道用途、通风、综采工作面安装支架运输、供电、防排水系统构建需要及综掘机拐弯半径要求合理确定巷道拐弯半径和三角区扩刷长度。
b）为减少支护材料投入并确保安全，2－6112巷施工至三角区扩刷位置后，切巷开口侧帮部根据需要挂网间隔施工锚杆，对帮部进行简易支护，直至切巷口全部留出后对2－6112巷封迎头，退机开口施工2－611切巷。
c）巷道三角区弧线段施工期间必须提前根据拐弯半径确定中线尺寸，并严格按设计施工，保证拐弯曲线美观且符合设计要求。
鉴于切巷贯通后将进行切巷扩刷工程，可以将切巷开口前8 10m按切巷扩刷后的宽度7.2m进行施工，扩大拐弯区域空间，便于综掘机顺利拐弯。
d）切巷开口施工期间根据实际需要调整原巷道皮带机尾、40T刮板输送机位置及缩短综掘机后配套皮带长度，便于出渣。
综掘机的管线必须专人看护，退机时专人观察，防止压到40T刮板输送机。
e）综掘机拐弯后需根据顶板情况及时在切巷大断面区域施工点柱和顶板离层仪，加强顶板巡查监测，确保顶板管理安全。
