电力系统潮流多解的同伦算法

电力系统中潮流计算算法研究随着电力系统的不断发展，潮流计算算法成为了电力系统运行中不可或缺的一环。

潮流计算算法主要是用来分析电力系统中电流、电压以及功率等各种参数的变化。

它是电力系统稳态分析中最基本、最重要的一项计算，对于保证电网的安全可靠运行起到了举足轻重的作用。

一、潮流计算算法的基本原理潮流计算算法的基本原理是基于电力系统中的潮流方程，通过求解潮流计算方程来得到电力系统中各支路及各节点的电流、电压和功率等参数。

其主要求解过程包括节点电压的估计、节点功率的平衡以及潮流方程的求解等方面。

潮流计算算法可以通过数学方法实现，也可以利用计算机程序来求解。

二、潮流计算中常用的算法1. 高斯-赛德尔迭代法高斯-赛德尔迭代法是潮流计算中最早也是最经典的算法之一。

该算法是根据潮流计算方程的特点而设计出来的，主要通过迭代的方式求解方程组，并逐步逼近方程的最终解。

该算法虽然存在收敛速度较慢、收敛极限不明确等缺点，但是其稳定性较好，可以准确地计算出电力系统中的各项参数。

2. 牛顿-拉夫逊方法牛顿-拉夫逊方法是一种基于二次对数频率计算的方法，其主要特点是通过求解雅克比矩阵而不是求解逆矩阵来建立方程组。

该算法收敛速度较快、计算精度高，被广泛应用于大规模电力系统的潮流计算中。

3. 变权系数法变权系数法是一种改进的潮流计算算法，其主要特点是通过加大潮流方程中电压较小的节点的权数，从而使迭代效率更高，收敛速度更快。

该方法适用于电力系统中节点数较多、计算强度较大的情况。

三、潮流计算在电力系统中的应用潮流计算通常被广泛应用于电力系统的运行和规划中，主要包括以下几个方面：1. 性能评估潮流计算可以用来评估电力系统的性能，包括电压稳定性、电网负荷能力、电网安全裕度等方面。

通过对潮流计算结果的分析，电力系统工作者可以预测电力系统可能出现的问题，并采取相应的措施来保证电网的安全稳定运行。

2. 计划管理潮流计算可以用来指导电力系统的规划和管理工作。

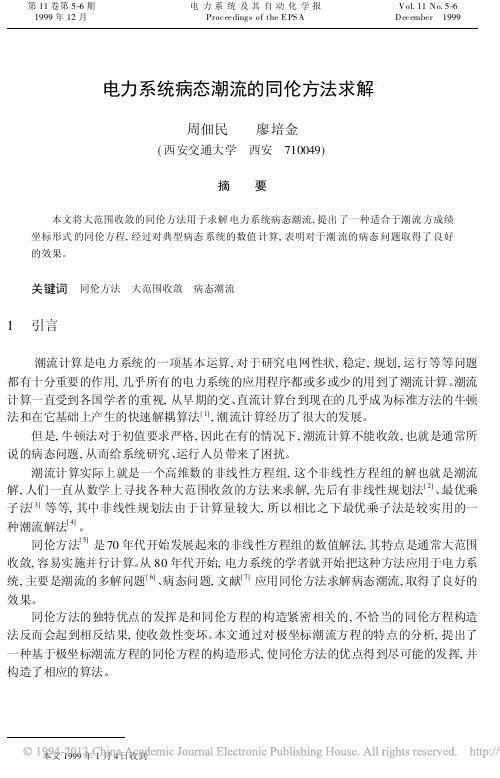

电力系统病态潮流的同伦方法求解周佃民 廖培金(西安交通大学　西安　710049)摘 要本文将大范围收敛的同伦方法用于求解电力系统病态潮流,提出了一种适合于潮流方成绩坐标形式的同伦方程,经过对典型病态系统的数值计算,表明对于潮流的病态问题取得了良好的效果。

关键词　同伦方法　大范围收敛　病态潮流1　引言 潮流计算是电力系统的一项基本运算,对于研究电网性状,稳定,规划,运行等等问题都有十分重要的作用,几乎所有的电力系统的应用程序都或多或少的用到了潮流计算。

潮流计算一直受到各国学者的重视,从早期的交、直流计算台到现在的几乎成为标准方法的牛顿法和在它基础上产生的快速解耦算法[1],潮流计算经历了很大的发展。

但是,牛顿法对于初值要求严格,因此在有的情况下,潮流计算不能收敛,也就是通常所说的病态问题,从而给系统研究、运行人员带来了困扰。

潮流计算实际上就是一个高维数的非线性方程组,这个非线性方程组的解也就是潮流解,人们一直从数学上寻找各种大范围收敛的方法来求解,先后有非线性规划法[2]、最优乘子法[3]等等,其中非线性规划法由于计算量较大,所以相比之下最优乘子法是较实用的一种潮流解法[4]。

同伦方法[5]是70年代开始发展起来的非线性方程组的数值解法,其特点是通常大范围收敛,容易实施并行计算。

从80年代开始,电力系统的学者就开始把这种方法应用于电力系统,主要是潮流的多解问题[6]、病态问题,文献[7]应用同伦方法求解病态潮流,取得了良好的效果。

同伦方法的独特优点的发挥是和同伦方程的构造紧密相关的,不恰当的同伦方程构造法反而会起到相反结果,使收敛性变坏。

本文通过对极坐标潮流方程的特点的分析,提出了一种基于极坐标潮流方程的同伦方程的构造形式,使同伦方法的优点得到尽可能的发挥,并构造了相应的算法。

第11卷第5-6期1999年12月 电力系统及其自动化学报Proceedings of the E PS A Vol.11No.5-6　December 1999 本文1999年1月4日收到2　牛顿法潮流方程极坐标形式的Jacobi 短阵分析设系统除平衡节点外共有n 个节点,其中r 个PV 节点,m 个PQ 节点,b 条支路,则各节点的功率方程如下。

电力系统中的潮流计算与优化方法潮流计算是电力系统运行和规划中的重要环节，它用于计算电力系统中各节点的电压、相角、有功、无功功率以及线路、变压器等的潮流分布情况。

对电力系统进行潮流计算可以帮助电力系统运行人员了解系统的稳定性、可靠性以及容载能力，也可以为电力系统规划提供数据支持。

本文将介绍电力系统潮流计算的基本方法与优化技术。

一、潮流计算的基本方法1.1 普通潮流计算方法潮流计算的基本方法是牛顿-拉夫逊迭代法（Newton-Raphson Iteration Method）和高尔顿法（Gauss-Seidel Method）。

牛顿-拉夫逊迭代法主要是通过不断迭代求解雅可比矩阵的逆，直到迭代误差小于给定阀值时停止迭代；高尔顿法则是逐一更新所有节点的电压与相角，直至所有节点的迭代误差都小于给定阀值。

1.2 快速潮流计算方法在大型电力系统中，普通的潮流计算方法计算速度较慢。

因此，研究人员提出了一些针对快速潮流计算的方法，如快速牛顿-拉夫逊法（Fast Newton-Raphson Method）和DC潮流计算方法。

快速牛顿-拉夫逊法通过简化牛顿-拉夫逊法的迭代公式，减少计算量，提高计算速度；DC潮流计算方法则是将潮流计算问题转化为一个线性方程组的求解问题，进一步提升计算效率。

二、潮流计算的优化技术2.1 改进的潮流计算算法为了提高潮流计算的准确性和收敛速度，研究人员提出了一些改进的潮流计算算法。

其中，改进的牛顿-拉夫逊法（Improved Newton-Raphson Method）是一种结合牛顿-拉夫逊法和割线法的算法，通过混合使用这两种方法，实现在减小迭代误差的同时加快计算速度。

此外，基于粒子群优化算法（Particle Swarm Optimization）和遗传算法（Genetic Algorithm）的潮流计算算法也得到了广泛研究和应用。

2.2 潮流优化潮流计算不仅可以用于分析电力系统的工作状态，还可以作为优化问题的约束条件。

电力系统潮流计算机算法电力系统潮流计算是电力系统分析中最基本的一项计算，其目的是确定电力系统中各母线电压的幅值和相角、各元件中的功率以及整个系统的功率损耗等。

随着计算机技术的发展，电力系统潮流计算算法也在不断更新和完善。

以下是电力系统潮流计算的一些常用算法：1. 牛顿-拉夫逊法（Newton-Raphson Method）：这是一种求解非线性方程组的方法，应用于电力系统潮流计算中。

该方法在多数情况下没有发散的危险，且收敛性较强，可以大大节约计算时间，因此得到了广泛的应用。

2. 快速迪科法（Fast Decoupled Method）：这是一种高效的电力系统潮流计算方法，将电力系统分为几个子系统进行计算，从而提高了计算速度。

3. 最小二乘法（Least Squares Method）：这是一种用于求解线性方程组的方法，通过最小化误差平方和来获得最优解。

在电力系统潮流计算中，可用于优化电压幅值和相角。

4. 遗传算法（Genetic Algorithm）：这是一种全局优化搜索算法，应用于电力系统潮流计算中，可以解决一些复杂和非线性问题。

5. 粒子群优化算法（Particle Swarm Optimization）：这是一种启发式优化算法，通过模拟鸟群觅食行为来寻找最优解。

在电力系统潮流计算中，可用于优化网络参数和运行条件。

6. 模拟退火算法（Simulated Annealing）：这是一种全局优化搜索算法，应用于电力系统潮流计算中，可以在较大范围内寻找最优解。

7. 人工神经网络（Artificial Neural Network）：这是一种模拟人脑神经网络的计算模型，可用于电力系统潮流计算。

通过训练神经网络，可以实现对电力系统中复杂非线性关系的建模和预测。

以上所述算法在电力系统潮流计算中起着重要作用，为电力系统运行、设计和优化提供了有力支持。

同时，随着计算机技术的不断发展，未来还将出现更多高效、精确的电力系统潮流计算算法。

电力系统潮流计算方法分析1.黎曼法是最简单和最直接的计算方法。

该方法直接利用电力系统的基本方程式，即功率平衡方程式和节点电压方程式来计算潮流分布。

然而，黎曼法需要利用复杂的矩阵方程式来解决系统中节点电压的计算，计算量大且计算速度较慢，对大型复杂系统不适用。

2.高斯-赛德尔法是一种迭代法，将电网中的节电清设置为未知数，并采用全局迭代求解。

该方法通过迭代计算不断逼近潮流分布，直到满足系统中所有节点的电压和功率平衡方程为止。

高斯-赛德尔法具有迭代次数多、耗时较长的缺点，但计算稳定可靠，对于小型系统具有较好的适用性。

3.牛顿-拉夫逊法是一种基于牛顿迭代思想的高效潮流计算方法。

该方法通过利用电力系统中的雅可比矩阵，将潮流计算问题转化为解非线性方程组的问题。

牛顿-拉夫逊法的迭代速度和稳定性较高，适用于大型复杂系统的潮流计算。

综上所述，电力系统潮流计算方法可以选择黎曼法、高斯-赛德尔法和牛顿-拉夫逊法等不同的算法进行计算。

选择合适的计算方法应根据系统的规模、复杂度以及计算时间要求来综合考虑。

实际应用中，通常会根据具体情况采用不同的方法进行潮流计算，以获得准确和高效的结果。

同时，随着电力系统的发展和智能化技术的应用，也出现了一些基于机器学习和深度学习的潮流计算方法。

这些方法利用大数据和智能算法，通过学习和分析系统历史数据，能够更好地预测和计算系统潮流分布，提高计算效率和准确性。

这些方法在未来的电力系统潮流计算中具有潜力和广阔的应用前景。

总结起来，电力系统潮流计算是电力系统分析和规划的重要工作，不同的计算方法有不同的优劣势，合理选择计算方法对于准确评估系统稳定性和可靠性至关重要。

随着技术的进步和应用的发展，电力系统潮流计算方法也在不断演化和改进，以满足电力系统智能化和可持续发展的需求。

电力系统三种潮流计算方法的比较 一、高斯-赛德尔迭代法：以导纳矩阵为基础，并应用高斯--塞德尔迭代的算法是在电力系统中最早得到应用的潮流计算方法，目前高斯一塞德尔法已很少使用。

将所求方程改写为 不能直接得出方程的根，给一个猜测值 得 又可取x1为猜测值，进一步得：反复猜测则方程的根优点：1. 原理简单，程序设计十分容易。

2. 导纳矩阵是一个对称且高度稀疏的矩阵，因此占用内存非常节省。

3. 就每次迭代所需的计算量而言，是各种潮流算法中最小的，并且和网络所包含的节点数成正比关系。

缺点：1. 收敛速度很慢。

2. 对病态条件系统，计算往往会发生收敛困难：如节点间相位角差很大的重负荷系统、包含有负电抗支路(如某些三绕组变压器或线路串联电容等)的系统、具有较长的辐射形线路的系统、长线路与短线路接在同一节点上，而且长短线路的长度比值又很大的系统。

3. 平衡节点所在位置的不同选择，也会影响到收敛性能。

二、牛顿-拉夫逊法：求解 设 ，则按牛顿二项式展开：当△x 不大，则取线性化（仅取一次项）则可得修正量对 得： 作变量修正：，求解修正方程 ()0f x =()0f x =10()x x ϕ=迭代 0x 21()x x ϕ=1()k k x x ϕ+=()x x ϕ=()0f x =k k x x lim *∞→=0x x x =+∆0()0f x x +∆=23000011()()()()()()02!3!f x f x x f x x f x x ''''''+∆+∆+∆+=00()()0f x f x x '+∆=()100()()x f x f x -'∆=-10x x x =+∆00()()f x x f x '∆=-1k k k x x x +=+∆牛顿法是数学中求解非线性方程式的典型方法，有较好的收敛性。

自从20世纪60年代中期采用了最佳顺序消去法以后，牛顿法在收敛性、内存要求、计算速度方面都超过了其他方法，成为直到目前仍被广泛采用的方法。

电力系统分析潮流计算电力系统分析是对电力系统运行状态进行研究、分析和评估的一项重要工作。

其中，潮流计算是电力系统分析的一种重要方法，用于计算电力系统中各节点的电压、功率和电流等参数。

本文将详细介绍电力系统潮流计算的原理、方法和应用。

一、电力系统潮流计算的原理电力系统潮流计算是基于潮流方程的求解，潮流方程是描述电力系统各节点电压和相角之间的关系的一组非线性方程。

潮流方程的基本原理是基于电力系统的等效导纳矩阵和节点电压相位差的关系，通过潮流计算可以得到电力系统各节点的电压和功率等参数。

电力系统潮流方程的一般形式如下：\begin{align*}P_i &= \sum_{j=1}^{n}(V_iV_j(G_{ij}\cos(\theta_i-\theta_j)+B_{ij}\sin(\theta_i-\theta_j))) \\Q_i &= \sum_{j=1}^{n}(V_iV_j(G_{ij}\sin(\theta_i-\theta_j)-B_{ij}\cos(\theta_i-\theta_j)))\end{align*}其中，$n$为节点数，$P_i$和$Q_i$表示第i个节点的有功功率和无功功率。

$V_i$和$\theta_i$表示第i个节点的电压和相角。

$G_{ij}$和$B_{ij}$表示节点i和节点j之间的等效导纳。

二、电力系统潮流计算的方法电力系统潮流计算的方法主要包括直接法、迭代法和牛顿-拉夫逊法等。

1.直接法：直接法是一种适用于小规模电力系统的潮流计算方法，它通过直接求解潮流方程来计算电力系统的潮流。

直接法的计算速度快，但对系统规模有一定的限制。

2.迭代法：迭代法是一种常用的潮流计算方法，通常使用高尔顿法或牛顿法。

迭代法通过迭代求解潮流方程来计算电力系统的潮流。

迭代法相对于直接法来说，可以适用于大规模电力系统，但计算时间较长。

3.牛顿-拉夫逊法：牛顿-拉夫逊法是一种高效的潮流计算方法，它通过求解潮流方程的雅可比矩阵来进行迭代计算，可以有效地提高计算速度。

电力系统中的潮流计算算法优化研究潮流计算是电力系统设计和运行中至关重要的一项技术。

它用于确定电力系统中各节点的电压幅值和相角，并计算电力系统中各支路的潮流分布。

潮流计算结果对于电网的稳定性分析、输电能力评估以及电力系统规划具有重要意义。

然而，传统的潮流计算算法在处理复杂的大规模电力系统时存在效率低下、收敛速度慢的问题。

因此，研究和优化潮流计算算法成为当前电力系统领域的热点问题。

一种常见的潮流计算算法是牛顿-拉夫逊方法。

这种方法是一种迭代求解的算法，通过不断迭代，逐步接近系统的平衡状态。

然而，牛顿-拉夫逊方法在处理电力系统中多个不确定因素存在的情况下，收敛速度较慢，尤其是在大规模系统中容易陷入局部最小值。

因此，如何优化牛顿-拉夫逊方法是提高潮流计算效率的一个关键问题。

在优化牛顿-拉夫逊方法方面，一种常见的方法是加速收敛速度。

通过降低迭代计算的时间复杂度，可以显著提高计算效率。

一种常用的加速技术是预条件子方法。

预条件子方法通过矩阵分解和逆矩阵的计算，将原潮流计算问题转化为一个更易计算的问题。

通过选择合适的预条件子，可以有效降低迭代计算的时间复杂度，提高牛顿-拉夫逊方法的收敛速度。

另一种优化潮流计算算法的方法是改进初始猜测值。

潮流计算算法在开始迭代计算时需要提供一个初始的电压和相角猜测值。

这个初始猜测值对潮流计算的收敛速度有很大影响。

传统的方法是使用平衡态分析得到的猜测值作为初始值，但这种方法在多个不确定因素存在的情况下效果不佳。

因此，改进初始猜测值的方法可以通过利用历史数据分析、机器学习等技术，提供更准确的初始猜测值，从而加快潮流计算的收敛速度。

除了优化牛顿-拉夫逊方法之外，还有一些其他的潮流计算算法可以用于优化电力系统潮流计算。

例如，快速潮流算法（Fast Decoupled Load Flow）是一种基于分解方法的潮流计算算法。

这种方法通过将电力系统分解为不同的电压平面，将潮流计算问题分解为多个子问题，从而提高计算速度。

电力系统潮流计算电力系统潮流计算是电力系统中一项重要的计算工作，它是研究电力系统运行情况，确定电力系统内电压与电流通过量等指标的基础和方法。

潮流计算是电力系统计算的核心，也是计算机应用于电力系统的基础。

潮流计算的基本原理是根据电力系统的电路数学关系，将系统的支路电压和电流量作为自变量，使用各种数学技术求解出此类方程，从而得到电力系统中所有支路电压和电流通过量不同状态下的具体值。

潮流计算是电力系统稳定性分析和安全控制等研究的基础。

它可以准确模拟出电力系统运行情况，给出正确的额定负荷重要的参考依据，研究电力系统的稳定性、电压控制等工作中，潮流计算是用于分析电力系统的状态的基础。

潮流计算的实现需要建立电力系统的有限元模型，其中要包括电压源、电流源和支路参数等，引入有限元理论，将电网模型离散化，建立电力系统的有限元数学模型。

根据有限元模型，使用一定的数值求解方法，采用迭代求解的方法，计算出每一支路的电压与电流通过量，可以获得电力系统的准确潮流状态。

由于电力系统的大小和复杂程度的不同，潮流计算的算法也有多种形式，如基于矩阵乘法的算法、基于极小势函数模型的算法、基于潮流折算的算法等。

其中，基于矩阵乘法的算法是目前广泛使用的，潮流折算也是其中一种，它是采用把电力系统折叠为两个信号网络，分别代表近端和远端的方法，以较少的计算量来得到系统潮流状态。

潮流计算技术也在不断发展，如分布式潮流计算技术，结合有限元法和分布式计算技术，通过建立网络计算模型，将系统的潮流计算分解为数个子系统，分别计算各个子系统的潮流，然后将计算结果综合，即可实现总体潮流的计算，其效率优于传统的潮流计算技术，可以更快更准确地得到潮流状态。

由此可见，潮流计算是电力系统稳定性研究、系统安全控制等研究所不可缺少的，而潮流计算也是电力系统计算的核心，也是电力系统计算机应用的基础，因此，电力系统潮流计算的研究具有重要的理论意义和实际应用价值。
