法兰密封面类型表

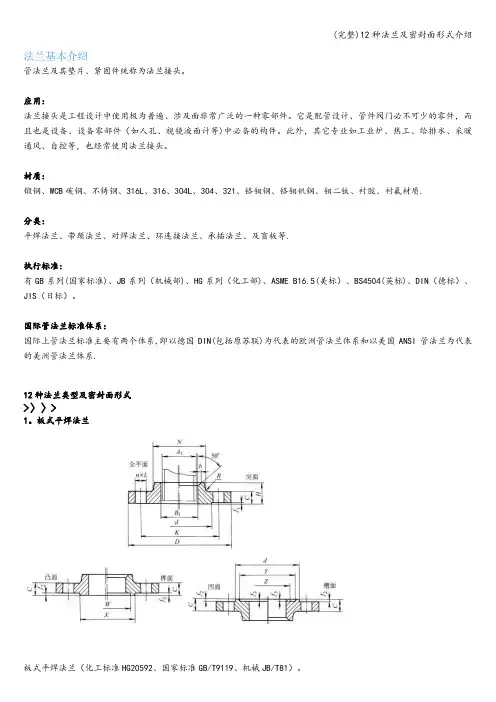

法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。

应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件（如人孔、视镜液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质.分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等.执行标准:有GB系列(国家标准)、JB系列（机械部)、HG系列（化工部)、ASME B16.5(美标）、BS4504(英标)、DIN（德标）、JIS（日标）。

国际管法兰标准体系：国际上管法兰标准主要有两个体系,即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系.12种法兰类型及密封面形式>〉〉>1。

板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

〉>〉〉2.带颈平焊法兰带颈平焊法兰属于国标法兰标准体系。

是国标法兰(又称GB法兰）的其中一种表现形式，是设备或管道上常用的法兰之一。

优点：现场安装较方便，可省略焊缝拍揉伤的工序缺点：带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。

与对焊法兰相比，焊接工作量大,焊条耗量高,经不起高温高压及反复弯曲和温度波动。

>>>>3.带颈对焊法兰带颈对焊法兰的密封面形式有突面（RF）、凹面（FM），凸面（M）、榫面(T)，槽面（G)，全平面(FF).优点：连接不易变形，密封效果好,应用广泛,适用于温度或压力大幅度波动的管道或高温、高压及低温的管道,也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上缺点:带颈对焊法兰的体积庞大，重量笨重，价格昂贵，安装定位很困难。

法兰类型与密封面型式表一：法兰类型与密封面型式法兰类型及类型代号法兰类型法兰类型代号标准号板式平焊法兰PL HG 20593 带颈平焊法兰SO HG 20594 带颈对焊法兰WN HG 20595 整体法兰IF HG 20596 承插焊法兰SW HG 20597 螺纹法兰Th HG 20598 对焊环松套法兰PJ/SE HG 20599 平焊环松套法兰PJ/PR HG 20600 法兰盖BL HG 20601 衬里法兰盖BL(S) HG 20602法兰密封面型式选用表钢制法兰用材料法兰、垫片、紧固件选配表钢制管法兰推荐用材料一、碳刚、低合金钢1. 工作压力（Mpa）≤1.0、工作温度（℃）≤0～+350，选用Q235-A(GB 3274); －钢板2. 工作压力（Mpa）≤1.6、工作温度（℃）≤0～+350，选用Q235-B(GB 3274) －钢板;3. 工作压力（Mpa）≤4.0、工作温度（℃）≤0～+350，选用20(GB 711) －钢板;4. 工作压力（Mpa）≤25.0、工作温度（℃）≤－20～+475，选用20(JB 4726) －锻件;5. 工作压力（Mpa）≤25.0、工作温度（℃）≤－20～+475，选用16MnR(GB 6654) －钢板；6. 工作压力（Mpa）≤25.0、工作温度（℃）≤－20～+475，选用16Mn(JB 4726) －锻件；二、不锈钢7. 工作压力（Mpa）≤25.0、工作温度（℃）≤-196～+700，选用304(0Cr18Ni9)(GB 4237、JB 4728)－钢板、锻件；8. 工作压力（Mpa）≤25.0、工作温度（℃）≤-196～+700，选用321（0Cr18Ni10Ti）(GB 4237、JB 4728) －钢板、锻件；9. 工作压力（Mpa）≤25.0、工作温度（℃）≤-196～+425，选用316L （00Cr17Ni14Mo2）(GB4237、JB4728) －钢板、锻件。

法兰标准尺寸表压力等级法兰密封面常用配套法兰 PN，MPa 标准号类型代号形式代号HG20593、突面 RF 0.25,2.5板式平焊法兰 PL JB/T81-94、突面平焊法兰是常用的法兰全平面 FF0.25,1.6 GB/T9119-2000突面 RF 0.6,4.0凹凸面 MFM 1.0,4.0 HG20594、突面带颈平焊法兰是近年来引进的带颈平焊法兰 SO GB/T9116-2000 石油化工装置中普遍使用的结构型式榫槽面 TG 1.0,4.0 全平面 FF 0.6,1.6突面 RF 1.0,25.0 PN4.0-PN10.0MPa的阀门通常配用凸面凹凸面 MFM 1.0,16.0 HG20595、的管法兰，如:Z41H-40、J41H-64、带颈对焊法兰 WN JB/T82-94、榫槽面 TG 1.0,16.0 H44H-100等，160压力以上则选用环连GH/T9115-2000 接面，如J41H-160突面对焊法兰也可环连接面 RJ 6.3,25.0 配用采用对夹式连接的蝶阀及止回阀。

全平面 FF 1.0,1.6突面 RF 0.6,25.0 阀门上的整体法兰一般PN?2.5为突面，PN?4.0为凹面，PN?16.0 凹凸面 MFM 1.0,16.0 HG20596、为环连接面，但也有厂家PN10.0 榫槽面 TG 1.0,16.0 整体法兰 IF JB/T79-94、 MPa采用环连接面PN16.0MPa采用凹面环连接面 RJ 0.6,25.0 GB/T9113-2000 注PN2.5MPa的氨用阀门采用凹面(FM)全平面 FF 1.0,1.6 需配凸面的管法兰突面 RF 1.0,10.0 HG20597、近年来引进的石油人工装置中承插焊法兰 SW 凹凸面 MFM 1.0,10.0 GB/T9114-2000 普遍使用的结构形式。

榫槽面 TG1.0,10.0突面 RF 0.6,4.0 HG20598、在工程建设中比较常用，安装方便不需螺纹法兰Th GB/T9114-2000 焊接，适用DN10-DN150。

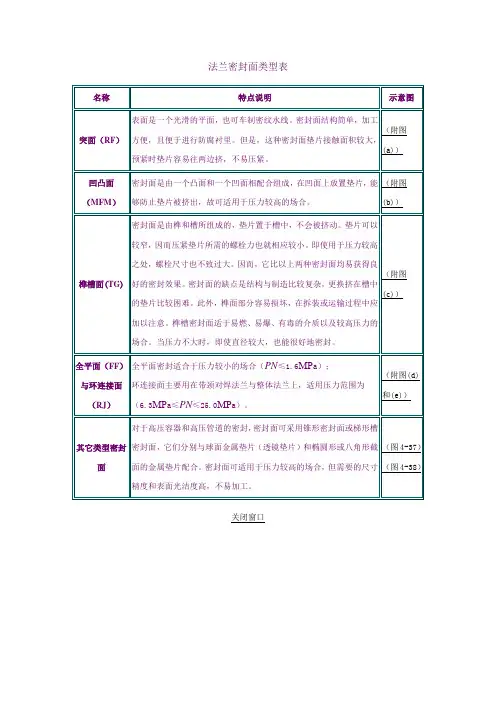

法兰密封面常见的几种形式及加工要求中、低压法兰常用密封面形式有平面、凹凸面及榫槽面三种。

1.平面法兰该种法兰的密封面是一光滑平面，有时也在密封面上车有二条界面为三角形的同心圆沟槽（俗称水线）。

如图3-1（a）所示。

适用于平面法兰的垫片有各种非金属平垫片、包覆垫、金属包垫、缠绕式垫片（可同时带内环或外环或内外环）。

由于结构简单、加工方便，便于防腐衬里的施工，故可在公称压力p＜2.45MPa时使用。

在0.588MPa压力以下、温度不高的场所尤为适宜，但这种密封面与垫片接触面积较大（特别是管道用宽面法兰），所需压紧力大，安装时垫片不宜定位。

预紧后，垫片易向两侧伸展或移动。

故如聚四氟乙烯等摩擦系数较小的垫片，不宜采用该种密封面。

另外，如使用缠绕垫片，为了重复利用垫片，密封面上不车制三角槽。

2.凹凸面法兰该法兰密封面由一凹面和一凸面组合而成，垫片放置在凹面内，如图3-1（b）所示。

其适用的垫片有：各种非金属平垫、包覆垫、金属包垫、缠绕垫片（基本型或带内环的）、金属波形垫、金属平垫、金属齿形垫。

与平面法兰相比，凹凸面法兰中垫片不易被挤出，装配时便于对中，工作压力范围比平面法兰宽，用于密封要求较严的场合。

但对于操作温度高，封口直径大的设备，使用该种密封面时，垫片仍存在被挤出的可能。

例如某换热器，压力2.45MPa，温度250℃，使用纯铝平垫片。

根据表2-2提供的数据，纯铝最高使用温度为425℃，其密封应该可靠。

事实上，换热器投入运转不久就出现泄漏，二次紧固后也仅维持一段时间。

经停车检查，发现垫片内径发生显著变形。

其原因是纯铝的塑性良好，250℃时的屈服强度约是常温下的15%，延伸率高达4～5倍，这就是说在高温下铝垫的压延、蠕变现象严重。

因此垫片和法兰面之间无法保持所需要的密封比压，故必须更换垫片材质或采用榫槽面法兰以及带有两道止口的凹凸面法兰（如高压密封中，金属平垫所采用的法兰面结构）予以解决。

3.榫槽面法兰该法兰密封面由一榫槽面和一槽面配合组成，垫片置于槽内，如图3-1（c）所示。

一．法兰类型与密封面型式（摘自HG20592-97）二．法兰标记示例HG20592 法兰盖BL（S）400―1.6 RF 20/3211)标准号2)法兰类型号4)法兰公称压力(十个等级)0.25Mp(2.5bar)、0.6、1、1.6、2.5、4、6.3、10、16、255）密封面型式代号（上表）6）应由用户提供的钢管壁厚带颈对焊法兰、对焊环松套法兰应标注壁厚注：1。

铸件仅使用于整体法兰，2。

钢管仅适用采用钢管制造的不锈钢对焊接环。

3．管法兰一般采用锻制，钢板仅适用于法兰盖、衬里法兰盖、板式平焊法兰、对焊环松套法兰、平焊环松套法兰8）其它采用与本标准不一致的要求或附加要求如密封面的表面粗糙度三．法兰的钢印标志1．标准号。

2法兰类型代号码。

3法兰公称通径DN 4。

公称压力5。

密封面型式6。

应四．法兰技术条件1．材料成分和力学性能见上表1）压力0。

25至1的碳素钢，奥氏体不锈钢Ⅰ级2）附和以下之一的Ⅲ级A．P N≥10B．PN>4的CRMO钢煅件C．P N>1。

6且工作温度≤-20的碳素钢锻件3）除此而外PN为1。

6至6。

3的Ⅱ级或Ⅱ级以上4．带径对焊、带径平焊、承插焊、螺纹法兰一般采用锻件或、锻轧工艺制成，当采用钢板或型钢制造时必须符合下列要求1．）钢板应超声波探伤，无分层缺陷2．）应沿钢材轧制方向切割成条状，经弯制对焊成圆环，并使钢材的表面行成环的柱面，不得采用钢板直接机加工成带颈法兰。

3．）圆环的对接焊缝应采用全熔透焊缝4．）圆环的对接焊缝缝应进行焊后热处理，并进行100%RT符合JB4730 Ⅱ级合格或UT 符合JB4730 Ⅰ级合格，5．）带颈平焊法兰、承插焊法兰、螺纹法兰的颈部外侧斜度应不大于7度。

6．检验和验收A．外观检查1．锻造表面应光滑，不得有锻造裂纹等缺陷2．锻造表面的粘沙、氧化皮等应清除干净。

3．机加工表面不得有毛刺、有害的划痕和其他降低法兰强度和连接可靠性的缺陷。

法兰类型与密封面型式表一：法兰类型与密封面型式法兰类型密封面型式压力等级PN，MPa突面（RF）0.25～2.5板式平焊法兰（PL）全平面（FF）0.25～1.6突面（RF）0.6～4.0凹凸面（MFM） 1.0～4.0带颈平焊法兰（SO）榫槽面（TG） 1.0～4.0全平面（FF）0.6～1.6突面（RF） 1.0～25.0凹凸面（MFM） 1.0～16.0带颈对焊法兰（WN）榫槽面（TG） 1.0～16.0环连接面（RJ） 6.3～25.0全平面（FF） 1.0～1.6突面（RF）0.6～25.0凹凸面（MFM） 1.0～16.0整体法兰（IF）榫槽面（TG） 1.0～16.0环连接面（RJ） 6.3～25.0全平面（FF）0. 6～1.6突面（RF） 1.0～10.0承插焊法兰（SW）凹凸面（MFM） 1.0～10.0榫槽面（TG） 1.0～10.0突面（RF）0.6～4.0螺纹法兰（Th）全平面（FF）0.6～1.6对焊环松套法兰（PJ/SE）突面（RF）0.6～4.0突面（RF）0.6～1.6平焊环松套法兰（PJ/PR）凹凸面（MFM） 1.0～1.6法兰类型及类型代号法兰类型法兰类型代号标准号板式平焊法兰PL HG 20593带颈平焊法兰SO HG 20594带颈对焊法兰WN HG 20595整体法兰IF HG 20596承插焊法兰SW HG 20597螺纹法兰Th HG 20598对焊环松套法兰PJ/SE HG 20599平焊环松套法兰PJ/PR HG 20600法兰盖BL HG 20601衬里法兰盖BL(S)HG 20602法兰密封面型式选用表使用工况法兰类型一般易燃、易爆、高度和极度危害PN≥10.0MPa高压配用铸铁法兰整体法兰（IF）带颈对焊法兰（WN）突面（RF）突面（RF）凹凸面（MFM）榫槽面（TG）突面（RF）环连接面（RJ）全平面（FF）螺纹法兰（Th）板式平焊法兰（PL）突面（RF）不推荐使用全平面（FF）对焊环松套法兰（PJ/SE）突面（RF）突面（RF）平焊环松套法兰（PJ/PR）突面（RF）突面（RF）凹凸面（MFM）榫槽面（TG）承插焊法兰（SW）突面（RF）突面（RF）凹凸面（MFM）榫槽面（TG）突面（RF）带颈平焊法兰（SO）突面（RF）突面（RF）凹凸面（MFM）榫槽面（TG）全平面（FF）法兰盖（BL）突面（RF）突面（RF）凹凸面（MFM）榫槽面（TG）突面（RF）环连接面（RJ）全平面（FF）衬里法兰盖（BL（S）突面（RF）突面（RF）凸面（M）榫面（T）钢制法兰用材料钢板锻件铸件钢管类别钢号标钢号标钢号标准钢号标准号准号号准号Q23 5Q235AQ235BGB3274(GB700)20GB71120RGB665420JB47262009Mn2VDR09 MnNiDRGB353109Mn2VD09MnNiDJB4727WCAASTM216GB12229ZG240/450AGZG280/520GGB/T1625316Mn RGB665416MnJB4726WCBWCCASTMA216GB1222916M n16Mn DRGB353116MnDJB4727LCCLCBASTMA3521Cr —0.5Mo15CrMoRGB665415CrMoJB4726ZG15Cr1MoGB/T162532 1/4Cr—1Mo12Cr2Mo1RGB150附录A(GB6654)12Cr2Mo1JB4726ZG12Cr2Mo1GGB/T162535 Cr—0.5Mo1Cr5MoJB4726ZG16Cr5MoGGB/T1625330400Cr1G00Cr1J ZG03Cr GB/T100Cr1GB/18Ni106253L9Ni109Ni10CF3ASTMA351、GB122309Ni10ZG07Cr 20Ni10GB/T1 62533040Cr18Ni90Cr18Ni9CF8ASTMA351、GB122300Cr18Ni9ZG08Cr20Ni10NbGB/T162530Cr18Ni10Ti(1Cr18Ni9Ti)3210Cr18Ni10Ti(1Cr18Ni9Ti)0Cr18Ni10Ti(1Cr18Ni9Ti)CF8CASTMA351、GB12230ZG03Cr19Ni11Mo2GB/T16253316 L00Cr17Ni14Mo200Cr17Ni14Mo2CF3MASTMA351、GB1223000Cr17Ni14Mo2ZG07Cr19Ni11Mo2GB/T162533160Cr17Ni12Mo2B42370Cr17Ni12Mo2B4728CF8MASTMA351、GB122300Cr17Ni12Mo2T14976HG20537法兰、垫片、紧固件选配表紧固件性能级或材料牌号（注②③④）垫片型式使用压力PN密封面型式密封面表面粗糙度法兰型式垫片最高使用温紧固件型式200℃250℃300℃500℃550℃(MPa)度℃橡胶垫片≤1.6突面、凹凸面、榫槽面、全平面密纹水线或Ra6.3～12.5各种型式200六角螺栓双头螺柱全螺纹螺柱8.8级35CrMoA25Cr2MoVA石棉橡胶板垫片≤2.5突面、凹凸面、榫槽面、全平面密纹水线或Ra6.3～12.5各种型式300六角螺栓双头螺柱全螺纹螺柱8.8级35CrMoA25Cr2MoVA35CrMoA25Cr2MoVA合成纤维橡胶垫片≤4.0突面、凹凸面、榫槽面、全平面密纹水线或Ra6.3～12.5各种型式290六角螺栓双头螺柱全螺纹螺柱8.8级35CrMoA25Cr2MoVA35CrMoA25Cr2MoVA聚四氟乙烯垫片（改性或填充）≤4.0突面、凹凸面、榫槽面、全平面密纹水线或Ra6.3～12.5各种型式260六角螺栓双头螺柱全螺纹螺柱8.8级35CrMoA25Cr2MoVA35CrMoA25Cr2MoVA柔性石墨复合垫1.0～6.3突面、凹凸面、榫槽密纹水线或Ra6.3～12.5各种型式650（450）六角螺栓双头螺8.8级35CrMoA25Cr35CrMoA25Cr2MoVA25Cr2MoVA面柱全螺纹螺柱2MoVA聚四氟乙烯包覆垫0.6～4.0突面密纹水线或Ra6.3～12.5各种型式150（200）六角螺栓双头螺柱全螺纹螺柱8.8级35CrMoA25Cr2MoVA缠绕垫1.6～16. 0突面、凹凸面、榫槽面Ra3.2～6.3带颈平焊法兰带颈对焊法兰整体法兰承插焊法兰对焊环松套法兰法兰盖650双头螺柱全螺纹螺柱35CrMoA25Cr2MoVA25Cr2MoVA金属包覆垫2.5～10. 0突面Ra1.6～3.2(碳钢)Ra0.8～1.6(不锈钢)带颈对焊法兰整体法兰法500双头螺柱全螺纹螺柱35CrMoA25Cr2MoVA兰盖齿形组合垫1.6～25. 0突面、凹凸面Ra3.2～6.3带颈对焊法兰整体法兰法兰盖650双头螺柱全螺纹螺柱35CrMoA25Cr2MoVA25Cr2MoVA金属环垫6.3～25. 0环连接面Ra0.8～1.6(碳钢、铬钼钢)Ra0.4～0.8(不锈钢)带颈对焊法兰整体法兰法兰盖600双头螺柱全螺纹螺柱钢制管法兰推荐用材料一、碳刚、低合金钢1. 工作压力（Mpa）≤1.0、工作温度（℃）≤0～+350，选用Q235-A(GB 3274); －钢板2. 工作压力（Mpa）≤1.6、工作温度（℃）≤0～+350，选用Q235-B(GB 3274) －钢板;3. 工作压力（Mpa）≤4.0、工作温度（℃）≤0～+350，选用20(GB 711) －钢板;4. 工作压力（Mpa）≤25.0、工作温度（℃）≤－20～+475，选用20(JB 4726) －锻件;5. 工作压力（Mpa）≤25.0、工作温度（℃）≤－20～+475，选用16MnR(GB 6654) －钢板；6. 工作压力（Mpa）≤25.0、工作温度（℃）≤－20～+475，选用16Mn(JB 4726) －锻件；二、不锈钢7. 工作压力（Mpa）≤25.0、工作温度（℃）≤-196～+700，选用304(0Cr18Ni9)(GB 4237、JB4728) －钢板、锻件；8. 工作压力（Mpa）≤25.0、工作温度（℃）≤-196～+700，选用321（0Cr18Ni10Ti）(GB4237、JB 4728) －钢板、锻件；9. 工作压力（Mpa）≤25.0、工作温度（℃）≤-196～+425，选用316L （00Cr17Ni14Mo2）(GB 4237、JB4728) －钢板、锻件。
