铝合金支架技术规范书模板

规说明本技术规书适用于光伏发电项目屋顶电缆桥架。

它提出了电缆桥架的功能设计、结构、性能、安装和试验等方面的技术要求。

本设备技术规书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规的条文，卖方应保证提供符合工业标准的优质产品。

如果卖方没有以书面形式对本设备技术规书的条文提出异议（如有请在差异表中体现），则意味着卖方提供的设备完全符合本技术规书的要求。

本设备技术规书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

卖方所提供的产品应在相应工程或条件下有1至2个项目运行并已超过两年，以证明安全可靠。

本设备技术规书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

本规未尽事宜，由买、卖双方协商确定。

铝合金槽式桥架效果图：铝合金梯式桥架效果图：铝合金托盘式桥架效果图：2 环境条件1) 主厂房零米海拔高度: ＜10002) 多年平均气压： 963.6hpa3) 多年平均气温： 25.4℃4) 极端最高气温： 45℃5) 极端最低气温： -5℃6) 污秽等级 IV级（爬距：3.1cm/kV，按最高工作电压计）7）地震烈度7度水平加速度0.15g垂直加速度 0.1g3 技术要求本技术规书为电缆桥架及相关附件的技术要求。

本技术规书包括以下几种型式：铝合金电缆桥架及其附件（包括盖板、片、螺栓等）；电缆桥架的类型：分为托盘式和梯式。

加工材料主要为铝合金材料；支吊架加工材料均为铝合金。

厚度要求：宽度＜400mm的料厚要求2mm及以上宽度为400～600mm的料厚要求2.5mm及以上宽度＞800mm的料厚要求3.0mm 及以上标准及规铝合金桥架生产应符合国家规和标准，并按经规定程序批准的图样及技术文件制造。

生产规和标准如下：GB/T5237-93 铝合金建筑型材GB/T6892 工业用铝合金热挤压型材GB 6462-86 金属和氧化物覆盖层、横断面厚度显微镜测量方法GB 10569 优质铝及铝合金冷轧板GB 12615-12619 抽锌铆钉技术条件GB 8014-87 铝及铝合极氧化，阳极氧化膜厚度的定义和有关测量厚度的规定GB 10853 铝及铝合金焊丝CECS 106-2000 铝合金电缆桥架技术规程桥架应取得国家和行业强制要求的检测和认证相关资料。

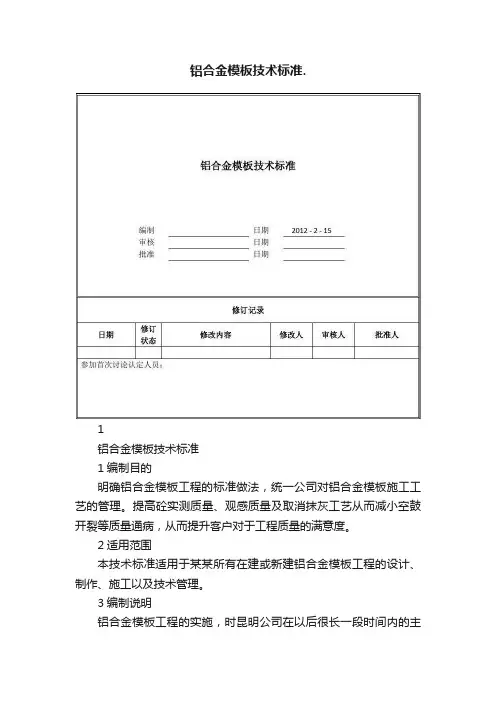

铝合金模板技术标准.1铝合金模板技术标准1编制目的明确铝合金模板工程的标准做法，统一公司对铝合金模板施工工艺的管理。

提高砼实测质量、观感质量及取消抹灰工艺从而减小空鼓开裂等质量通病，从而提升客户对于工程质量的满意度。

2适用范围本技术标准适用于某某所有在建或新建铝合金模板工程的设计、制作、施工以及技术管理。

3编制说明铝合金模板工程的实施，时昆明公司在以后很长一段时间内的主流施工工艺，针对砼垂直度、平整度、顶板水平度、截面尺寸、观感质量等质量通病缺陷以及新工艺带给我们挑战，结合兄弟公司铝合金模板工艺施工特点，工程管理部对铝合金模板工程的实施过程进行了分析，从材料选择、工艺流程、模板设计和加工、模板安装和验收等方面进行控制，要求施工单位严格按照技术标准要求进行施工，对于技术标准中有疑问的部分请与某某工程部进行沟通。

4编制依据除另有注明外，本工程须符合设计要求，符合国家、地方及行业标准，主要包括但不限于：（1）《铝合金建筑型材》GB/T5237《一般工业用铝及铝合金挤压型材》GB/T6892（2）《变形铝及铝合金化学成份》GB/T3190（3）《铝合金压铸件》GB/T13821、15114（4）《住宅建筑模数协调标准》GB/T50100（5）《铝合金结构设计规范》GB50429（6）《组合钢模板技术规范》GB50214（7）《建筑施工模板安全技术规程》JGJ162（8）《混凝土结构工程施工及验收规范》GB502045材料选择5.1铝合金模板5.1.1铝合金模板材质采用6061-T6铝合金型材，型材化学成分、力学性能应符合国家标准GB/T3190、GB/T6892的规定。

5.1.2特殊造型、标准层发生变异位置可以采用铝单板,材质为3003。

5.1.3铝型材表面采用阳极氧化处理，并符合《铝合金建筑型材》GB/T5237.2中AA15级。

5.1.4铝模板的设计应根据工程结构形式、荷载大小、施工设备和材料等条件进行。

铝合金支架技术规范书批准：审定：会签：审核：校对：编制：1总则1.0.1为满足太阳能光伏电站工程需要，使铝合金支架系统性能符合太阳能电站功能要求，保证铝合金支架系统的工程质量，做到设计合理、安全可靠、经济适用，制定本规程。

1.0.2本规程适用于地面光伏支架系统及屋面光伏支架系统材料选择、设计制作、安装、工程验收及保养维修。

1.0.3地面光伏支架系统及屋面光伏支架系统材料选择、设计制作、安装、工程验收及保养维修，除应符合本规程的规定外，尚应符合国家和行业现行标准、规范的有关规定。

1.0.4本规程中的支架是指在光伏支架系统所处环境无特殊功能要求(如耐强腐蚀、耐高温、极寒地区等)的铝合金支架,铝合金压块及夹具。

1.0.5本规程中凡末注明日期的引用文件，以最新版本为准。

2规范性引用文件2.0.1有设备的设计、制造、检查、试验及特性除本规范中规定的特别标准外，都应遵照适用的最新版IEC标准和中国国家标准（GB）及建筑行业（JGJ）、电力行业（DL）标准，以及国际单位制（SI）。

组件支架应满足最新版本的以下规定、法规和标准，但不限于以下规定、法规和标准。

2.1.1除本技术条款另有规定外，投标方加工制作所用的材料、设备、加工制作工艺和工程质量的检验和验收应符合本技术条款及图纸设计中引用的国家和行业颁布的技术标准和规程、规范规定的技术要求。

2.1.2本招标设备应符合的技术标准包括：中华人民共和国国家标准（GB）、中华人民共和国建筑行业标准（JGJ）、中华人民共和国电力行业标准（DL）、以及相关的IEC标准。

在所列标准中，优先采用中华人民共和国国家标准及电力行业标准。

在国内标准缺项时，参考选用相应的国际标准或其他国家标准。

2.1.3选用的标准均是在合同签订之前已颁布的最新版本。

如投标方采用标准文件列举以外的其他标准时，须经招标方同意方能使用。

2.1.4所有螺纹、螺母、螺栓、螺杆应采用GB标准的公制规定。

2.1.5本技术规范所使用的标准如与投标方所执行的标准不一致时，按较高标准执行；如果所使用的标准中包含对其他标准引用的，所对应的引用标准也包含在技术要求中。

固定支架技术规范本标书所包括钢构造支架范畴包括固定安装钢构造支架供货及安装。

1.1设计和运营条件电池固定式安装钢构造支架为室外安装，须具备良好耐侯性，能在室外严酷环境下长期稳定可靠地运营，并应在下述条件下持续工作满足其所有性能指标：1）环境温度：－17℃～＋38.7℃；2）相对湿度：≤80%；3）海拔高度：7.0m；4）基本风压值：ω=0.38kN/m25) 抗震设防烈度：7度6) 设计基本地震加速度值：0.10g7) 设计地震分组：第一组8) 特性周期：0.25s9) 基本雪压：0.36kN/m21.2 规范和原则本技术规范书中支架设计、制造应符合（但不限于）下列规范与原则：投标人所供产品均须遵守最新国标，当与下述原则不一致时按最高原则执行。

★《钢构造设计规范》(GB 50017-)★《冷弯薄壁型钢构造技术规范》(GB50018-)★《钢构造工程施工质量验收规范》(GB 50205-)★《建筑抗震设计规范》(GB 50011-)★《建筑构造荷载规范》(GB 50009-)★《金属覆盖层钢铁制件热浸镀锌层技术规定及实验办法》(GB/T13912-) ★《建筑钢构造焊接技术规程》(JGJ81-)★《涂装前钢材表面锈蚀级别和除锈级别》（GB8923-88）★《建筑防腐蚀工程施工及验收规范》（GB50212-）★《通用冷弯开口型钢尺寸、外形、重量及容许偏差》（GB/T 6723-）★《构造用冷弯空心型钢尺寸、外形、重量及容许偏差》（GB/T 6728-）★《冷弯型钢技术条件》（GB/T6725-1992）★《钢构造制作工艺规程》（DG/TJ 08-216-）★《多功能钢铁表面解决液通用技术条件》（GB/T 12612 ）1.3 重要技术方案电池组件支架设计由前支腿、后支腿、斜梁、斜撑、檩条构成，基本采用混凝土条基，各构件截面形式为：前支腿：C80x40x15x2.0后支腿：C80x40x15x2.0斜梁：C80x40x15x2.0斜撑：C80x40x15x2.0檩条：C80x40x15x1.8混凝土条基：2750x390x随坡屋面支腿底板：200x200x61.4技术规定（1）投标人应依照招标人提供图纸及数量进行核算及报价。

华东勘测设计研究院有限公司闲林办公楼太阳能光伏系统技术规范书（2、光伏支架）中国水电顾问集团华东勘测设计研究院有限公司二〇一四年三月目录1 总则 (1)2 设备运行环境和条件 (1)2.1 工程条件及设备运行环境 (1)2.2 工程概况 (2)3 设备规范 (2)4 技术要求 (2)5 供货范围 (4)5.1 一般要求 (4)5.2 供货范围 (4)6 检验和性能试验 (4)6.1 一般要求 (4)6.2 质量保证 (5)6.3工厂检验 (5)6.4 设备验收 (6)7技术资料及交付进度 (6)7.1 概述 (6)7.2 投标人提供的技术文件及图纸 (7)8 设备交货进度 (7)9 技术服务和设计联络 (8)9.1 现场服务 (8)9.2 人员培训 (9)9.3 售后服务要求 (9)9.4 设计联络 (9)附图 (10)1 总则1.1 本技术规范书适用于华东院闲林办公楼及餐饮中心屋顶光伏发电项目。

为了光伏设备采购的需要，特编制本技术规范书，它包括光伏组件支架的功能设计、结构、安装和试验等方面的技术要求。

1.2 本技术规范书提出的是最低限度的要求，并未对一切细节做出规定，也未充分引述有关标准和规范的条文。

投标人应保证提供符合本技术规范书和有关最新工业标准的优质产品。

1.3 投标人如对本技术规范有异议，应以书面形式明确提出，在征得招标人同意后，可对有关条文进行修改。

如招标人不同意修改，仍以招标人意见为准。

如投标人没有以书面形式对本技术规范书明确提出异议，即被认为投标人所提供的产品能够完全满足本技术规范书的要求。

1.4 本技术规范书所使用的标准如与投标人所执行的标准发生矛盾时，按较高标准执行。

1.5 本技术规范书经双方签字认可后作为订货合同的附件，与合同正文具有同等效力。

1.6 在签订合同之后，招标人保留对本规范书提出补充要求和修改的权利，投标人应允诺予以配合。

如提出修改，具体项目和条件由供、需双方商定。

铝合金脚手架使用说明书脚手架作业安全警示：1、该脚手架工作时风速不应大于5.5m/s(四级风)。

严禁雷雨天作业。

脚手架在未放置于平整、坚固的地面上且水平未调整完毕时不得搭建业。

2、工作时，严禁从脚手架外侧向上攀登。

3、移动脚手架时，地面要求平坦、光滑、架子不得高于10.2米，四个外支撑离地距离不得大于12.5米。

同时应缓慢移动，严禁快速推移。

4、移动脚手架时，平台上严禁站人。

5、在脚手架上工作时，严禁跨出平台外栏或踩在护栏上。

身体因工作需要探出护栏时，操作人员应系安全带（安全带一头应系在护栏上）。

6、工作时在作业范围内不得有高压电缆及其他影响作业安全的障碍物。

安装程序：1、确保所要工作的场地合适，无障碍，且够坚实。

2、准备好4个6寸纤维轮及调校脚，将轮装的调校角上，确保锁紧，可调螺母能够灵活转动。

3、将4个脚上的可调螺母调至螺丝纹底下。

4、准备好一个级架并放好。

5、在级架两边装上事先准备好的脚。

6、取出另一个级架放好，并装入2只脚。

7、放好框架，并用两只横向支撑杆HB1的一端扣入框架的第一层上的垂直杆上。

8、将此框架靠近HB1的自由端，并将此端扣入该框架第一格的垂直杆上。

这样两个框架就可立稳而不倾倒。

9、取一对斜支撑杆DB1，将一端扣最在其中一个框架底部，另一个扣在对应的第二个格上，两只DB1按相反方安装，以外面看，两只DB1成“X”型。

10、调节各脚，使整个框架处于水平位置，两边框架处于垂直状态。

11、取两个框架准备安装。

12、将一块平台板临时装在每对框架第一格上，站在此板上将另外两个框架上好，并以连接扣锁好。

13、按照原先的方式交叉将DB1接着装上。

14、准备4个外支撑。

15、将4个外支撑的扣连接在搭架四角，锁紧以45度安放固定于地面。

16、检查框架是否水平及垂直，若有必要可调节四只调校角。

17、重复11-13步骤，搭建至所需高度。

18、最顶层预留2格约一米作围栏，将平台（TP1及PP1宽架），（TP1及PP1窄架）安装于顶层预留2格之下。

走线架技术规范书第一部分机房走线架技术规范1.产品技术特性及规范DX系列产品主要技术指标及要求优质工程铝合金材料的屈服强度：>153N承重量：额定负荷200㎏/m吊挂间距m,搁条间距333mm,最大承重300kg/m;走线架与材料屈服极限之比,安全系数为;要求走线架主要承重的铝合金型材具有重量轻、强度高、耐腐蚀性强的特点;走线架其他金工件材料选用优质钢板剪切开料,吊杆选用高强度的A3螺纹钢Φ12-16㎜,为了保证吊杆的强度和走线架的承重力,采用局部螺纹型;走线架零件表面的涂覆层的镀锌和喷塑;走线架选用正规企业生产,符合国家标准的紧固件;走线架所有的材料及零部件、紧固件需检验合格后才使用; 对承重的铝合金型材,需抽样检测承重量;包装、标志、储存、运输符合GB3873-83的规定;走线槽架的安装设计能满足8度抗震要求;抗震措施吊装走线架是用M8×55㎜膨胀螺栓的,采用捶打螺栓入水泥梁、柱、墙孔的紧定方式,保证膨胀螺栓在紧固后能在梁板、墙柱中紧密地连固;产品规格水平走线架高度45mm,宽度可选走线梯规格：水平走线架有200mm、300mm、400mm、500mm、600mm、800mm、1000mm等,垂直走线梯有300mm、400mm、500mm、600mm、800mm等;2.产品的结构要求●采用悬挂式安装方式,由直径为12-16mm的吊杆群和支架把走线架分层次悬挂装固在机房的楼顶板下和连固在墙壁上;节省地面空间,也可选择用地面支架支撑式,走线架主要承重横梁应采用专门设计的优质工程铝合金型材,表面光亮氧化涂复,材料质硬、重量轻、承重量大,通用灵活;●所有金属结构件应采用表面电镀或镀后喷漆、喷塑的工艺,防腐性强;●走线架吊杆装置应为可调式,能上下、前后、左右方向调整;。

附件一：铝合金模板工艺技术标准（试行）1、适用范围本技术标准适用于工业与民用建筑的现浇混凝土工程所用的3.8m以下一般模板与支撑体系的施工;不适用于危险性较大的混凝土模板与支撑体系的施工。

2、规范性引用文件2。

1 《铝合金建筑型材》GB/T5237.20082。

2 《一般工业用铝及铝合金挤压型材》GB/T68922。

3 《变形铝及铝合金化学成份》GB/T31902。

4 《碳素结构钢》 GB/T7002。

5 《低合金高强度结构钢》 GB/T15912。

6 《铝合金压铸件》GB/T13821、151142.7 《住宅建筑模数协调标准》GB/T501002。

8 《铝合金结构设计规范》GB504292.9 《铝合金结构工程施工质量验收规范》GB505762.10 《组合钢模板技术规范》GB502142.11 《建筑施工模板安全技术规程》JGJ1622。

12 《建筑工程施工质量验收统一标准》GB503002.13 《混凝土结构工程施工质量验收规范》GB502042。

14 《钢结构工程施工质量验收规范》GB502052。

15 《铝合金结构工程施工规程》JGJ/T22.16 《建筑结构荷载规范》GB500092。

17《铝合金模板技术规范》DBJ 15-96-2013广东省标准3、术语和定义3。

1 面板直接接触新浇混凝土的承力板，包括拼装的板和加肋的板.3.2支撑梁用于连接面板和支顶的构件.3。

3 连接件面板与支顶的连接、面板自身的拼接、加固体系自身的连接和其中二者相互连接所用的零配件.包括插销、锲片、螺栓、背楞、垫片、对拉螺杆等。

3。

4 模板系统由面板、支架和连接件三部分系统组成的体系。

4、基本规定4.1 铝模板系统的设计应采用以概率理论为基础的极限状态计算方法，并采用分项系数的设计表达式进行设计计算。

4.2 铝模板系统应根据工程结构形式、荷载大小、地基土类别、施工设备和材料等条件进行设计。

4.3 铝模板系统应具有足够的承载能力、刚度和稳定性。

分布式光伏发电项目支架技术规范书目录1 总则 (5)1.1 概述 (5)1.2 工程概况 (5)1.2.1 工程简介 (5)1.2.2 气象条件 (6)1.3 支架投标人的工作范围 (6)2、支架主要技术条件： (6)2.1支架设计要求 (6)2.2一般要求 (8)2.3连接紧固件材料 (8)2.4支架的表面处理 (9)2.5 适用标准 (9)2.6结构安全使用说明： (11)3 光伏支架供货范围 (12)3.1支架供货要求 (12)3.2支架供货范围 .................................................... 错误!未定义书签。

3.3备品备件 (12)3.4 其他要求 (12)4 检验规则和试验方法 (12)4.1出厂检验 (12)4.2 型式检验 (13)4.3 试验方法 (13)4.3.1支架镀锌层要求 (13)4.3.2支架整体静力试验 (13)5 标志、包装、运输与贮存 (15)5.1标志 (15)5.1.1标志的数量 (15)5.1.2产品外包装 (15)5.1.3 其他要求 (15)5.2包装、运输 (15)5.2.1产品包装要求 (15)5.2.2 其他要求 (15)5.3贮存 (15)5.3.1 贮存场所 (15)5.3.2 支架堆放 (16)6 技术服务 (16)6.1 设计配合 (16)6.2现场技术服务 (16)7 技术资料 (16)7.1 向设计院提供的资料 (16)7.2 向建设管理单位提供的资料 (17)7.3 资料要求 (17)8 售后服务 (17)8.1 售后服务机构 (17)8.2 质量保证期 (17)9 交货期 (18)9.1 支架生产要求 (18)9.2 交货进度要求 (18)9.3交货期 (18)9.4 设备、材料的交货清单 (18)1 总则1.1 概述(1)本技术规范书适用于“能服公司、区域分布式光伏发电项目”光伏支架, 其属于屋面电站型式；提出支架的功能设计、结构、性能、安装和试验等方面的技术要求。

南召中机国能电力有限公司160MWp分布式光伏发电项目南河店20MW光伏发电项目工程小店1#20MW光伏发电项目工程小店2#20MW光伏发电项目工程固定支架设计技术规范书中机国能电力工程有限公司2015年8月南召中机国能电力有限公司160MWp分布式光伏发电项目南河店20MW光伏发电项目工程小店1#20MW光伏发电项目工程小店2#20MW光伏发电项目工程固定支架设计技术规范书批准：审核：校核：编写：目录1. 范围 -------------------------------------------------------------------------------------------------------------------------- 12. 总则 ------------------------------------------------------------------------------------------------------------------------- 13. 技术要求 ------------------------------------------------------------------------------------------------------------------- 14. 设计资料的交付----------------------------------------------------------------------------------------------------------- 75.技术服务--------------------------------------------------------------------------------------------------------------------- 86.设计联络会 ------------------------------------------------------------------------------------------------------------------ 8固定支架技术规范书南召中机国能电力有限公司160MWp分布式光伏发电项目--南河店20MW光伏发电项目工程、小店1#20MW光伏发电项目工程、小店2#20MW光伏发电项目工程，本工程位于河南省南召县，场地距南召县城约20km，交通较为便利。

铝合金模板技术规范
铝合金模板作为建筑施工中常用的模板材料，其质量和技术规范对于工程质量
和安全具有重要的影响。

本文将从铝合金模板的选择、安装、使用和维护等方面，对铝合金模板技术规范进行详细介绍，以期为工程施工提供参考和指导。

首先，选择合适的铝合金模板是保证施工质量的关键。

在选择铝合金模板时，
应注意材料的质量和规格是否符合要求，表面是否平整、无明显划痕和变形等缺陷。

同时，还需考虑铝合金模板的承重能力、稳定性和耐用性，以确保其在施工过程中能够安全可靠地使用。

其次，安装铝合金模板时需严格按照相关规范进行操作。

在安装过程中，要保
证模板的连接牢固、平整，严禁出现错位、晃动和变形等现象。

同时，还需注意模板的支撑和固定，确保其稳定性和安全性，以防止在使用过程中发生意外事故。

在使用铝合金模板时，施工人员需要掌握正确的使用方法和注意事项。

首先，
要根据施工需要合理布置模板，确保其在使用过程中能够满足工程要求。

其次，在使用过程中要注意模板的保养和维护，定期检查模板的状况，及时发现并处理可能存在的问题，以延长模板的使用寿命。

最后，对于铝合金模板的报废和处理，也需要按照相关规范进行操作。

在模板
使用寿命结束后，应及时进行报废处理，避免继续使用已经老化和损坏的模板，以确保施工安全和质量。

总之，铝合金模板作为建筑施工中常用的模板材料，其质量和技术规范对于工
程质量和安全具有重要的影响。

因此，在选择、安装、使用和维护铝合金模板时，施工人员都需要严格按照相关规范进行操作，确保铝合金模板能够安全可靠地使用，为工程施工提供保障。

建筑项目铝合金模板及支撑体系安装技术交底技术交底卡编号工程名称交底日期施工单位交底名称铝合金模板及支撑体系安装技术交底交底提要交底内容:1、材料及机具准备1.1材料：铝合金模板、销钉、销片、斜撑、钢背楞、脱模剂、Φ16穿墙螺栓杆等。

1.2机具：操作扳手、铁锤、铁钩、撬棍、安装专用凳子等。

2、施工作业条件2.1墙体钢筋绑扎完成，经验收合格；2.2楼层放线完成，并经验收合格；2.3地面平整度、标高误差在（-2，﹢2）范围内；2.4墙体根部混凝土剔凿至密实处，并用水将表面清理干净。

3、施工准备3.1首层施工准备3.1.1斜撑固定预埋如图所示，将预埋件绑扎在底筋上，绑扎牢固，且上部高出楼面标高50-80mm。

要求预埋牢固、无遗漏；螺栓离墙1m-1.6m，间距不大于1.5m。

预埋件示意图注：木模底筋完成绑扎后0.5个工作日内完成全部预埋；3.1.2作业条件确认(外墙木模清理、复核标高、复核放线)根据标高控制点检查墙柱位置楼板标高是否符合要求，每一面墙取点不少于三个（墙柱竖筋外100mm范围内）；对高低不平的混凝土地面用红蓝铅笔进行标记（高于设计标高标记“+”，低于设计标高标记“-”，符号后用阿拉伯数字表示，如+2），高出的凿除，低的垫上木楔，误差控制在2mm以内（此处宜低不宜高）。

这是做好铝膜质量的关键阶段，也是控制层高的关键因素。

3.1.3外墙模板定位作业流程：画控制点→弹控制线→固定90mm木方→复核标高（1）画控制点：两人进行配合画点放线，（安装A拿红蓝铅笔、卷尺负责尺量和标记，安装B拿墨斗负责弹线）A将卷尺垂直置于外墙在低于楼面标高90mm处画控制点(阳角标记），控制点画清晰准确，所有外墙放两个点；（2）弹控制线：A和B各压一个控制点进行控制线放线，弹线高度不得超过0.5m；（3）同木模一样固定木方，并用激光水平仪配合塔尺对角木方标高进行复核。

3.1.4楼梯安装条件检查（1）用5m钢卷尺检查铝木结合层楼梯开间位置与相应墙柱定位线有无偏差；（2）检查起步C槽开间、斜度是否符合设计要求：开间不足、斜度过小，将混凝土凿除至设计要求；（3）用激光水平仪配合卷尺检查木模与铝模结合处起步C槽位置混凝土标高是否满足设计标高。

铝合金平台技术规格书和图纸1. 引言本文档旨在提供一份详细的铝合金平台技术规格书和图纸，以便确保设计、制造和安装过程能够按照规范进行。

该平台设计用于满足特定工程/项目的需求。

2. 设计要求铝合金平台的设计应满足以下要求：2.1 结构要求- 平台的各个结构部件应采用强度足够的铝合金材料制造，以确保平台的稳定性和安全性。

- 平台的结构应能够承受预期的荷载，包括使用荷载、风荷载、雨水荷载等。

- 平台的设计应符合相关的安全标准和规范要求。

2.2 尺寸要求- 平台的尺寸应满足特定工程/项目的需求，包括长度、宽度和高度等。

- 平台的高度应符合人体工程学要求，以便于操作和使用。

- 平台的承重能力应能满足工程/项目中的特定要求。

2.3 防滑要求- 平台的表面应具有足够的防滑性，以减少滑倒和摔倒的风险。

- 平台的防滑面层材料应耐磨性好，并能在不同的环境和气候条件下保持其防滑性能。

2.4 安全要求- 平台的设计应考虑到操作员和使用者的安全需求，以提供安全的工作环境。

- 平台的侧栏和防护栏应满足相关的安全要求，并能有效防止人员坠落。

3. 技术规格书基于上述设计要求，以下是铝合金平台的技术规格：4. 图纸设计4.1 平台总体设计图4.2 平台细节设计图5. 总结本文档提供了铝合金平台的技术规格书和图纸。

设计要求包括结构要求、尺寸要求、防滑要求和安全要求。

技术规格书给出了相应的技术要求，而图纸设计给出了平台的总体设计和细节设计。

以上规范和图纸将确保平台的设计、制造和安装过程能够按照规范进行。

1铝合金模板技术标准1编制目的明确铝合金模板工程的标准做法，统一公司对铝合金模板施工工艺的管理。

提高砼实测质量、观感质量及取消抹灰工艺从而减小空鼓开裂等质量通病，从而提升客户对于工程质量的满意度。

2适用范围本技术标准适用于某某所有在建或新建铝合金模板工程的设计、制作、施工以及技术管理。

3编制说明铝合金模板工程的实施，时昆明公司在以后很长一段时间内的主流施工工艺，针对砼垂直度、平整度、顶板水平度、截面尺寸、观感质量等质量通病缺陷以及新工艺带给我们挑战，结合兄弟公司铝合金模板工艺施工特点，工程管理部对铝合金模板工程的实施过程进行了分析，从材料选择、工艺流程、模板设计和加工、模板安装和验收等方面进行控制，要求施工单位严格按照技术标准要求进行施工，对于技术标准中有疑问的部分请与某某工程部进行沟通。

4编制依据除另有注明外，本工程须符合设计要求，符合国家、地方及行业标准，主要包括但不限于：（1）《铝合金建筑型材》GB/T5237《一般工业用铝及铝合金挤压型材》GB/T6892（2）《变形铝及铝合金化学成份》GB/T3190（3）《铝合金压铸件》GB/T13821、15114（4）《住宅建筑模数协调标准》GB/T50100（5）《铝合金结构设计规范》GB50429（6）《组合钢模板技术规范》GB50214（7）《建筑施工模板安全技术规程》JGJ162（8）《混凝土结构工程施工及验收规范》GB502045材料选择5.1铝合金模板5.1.1铝合金模板材质采用6061-T6铝合金型材，型材化学成分、力学性能应符合国家标准GB/T3190、GB/T6892的规定。

5.1.2特殊造型、标准层发生变异位置可以采用铝单板,材质为3003。

5.1.3铝型材表面采用阳极氧化处理，并符合《铝合金建筑型材》GB/T5237.2中AA15级。

铝模板标准件规格表名称照片宽度（mm）长度（mm）加筋肋板（mm）面板厚度(mm)边框高度(mm)墙身模板( W ) 400，450为准，100，150，200，300辅助。

光伏发电站设备采购技术协议规范书编号：xxx屋顶光伏发电项目铝合金支架技术协议买方：卖方：20xx年xx月批准：审查：校核：编写：目录1 总则 (I)1.1 一般规定 (I)1.2 投标方工作范围 (II)1.2.1供货范围 (II)1.2.2项目交货地点 (II)1.2.3供货要求 (II)1.3 电站概况........................................................................................................................ I II1.4 交货进度计划和支架的交货验收.................................................................................. I II※1.4.1支架的交货进度................................................................................................ I II1.4.2支架的交货验收.................................................................................................... I II1.4.3 设备发货............................................................................................................... I V1.4.4 发货计划及发货细节........................................................................................... I V1.5 招标方提供的图纸 (V)※1.5.1加工制作图纸 (V)1.5.2设计修改图 (V)1.6 分包 (V)2 适用标准 (V)3 光伏组件支架的制作要求 ........................................ V II3.1说明 (VII)3.2 加工材料和外购件 (VII)3.2.1 一般要求 (VII)3.2.2支架型材............................................................................................................. V III3.2.3外购件................................................................................................................. V III3.3支架制作........................................................................................................................ V III3.3.1说明..................................................................................................................... V III3.3.2支架的加工............................................................................................................ I X3.3.3组装和拼装............................................................................................................ I X3.4质量的检查和检验........................................................................................................... I X3.4.1 材料的代用........................................................................................................... I X3.4.2构件制造质量检查................................................................................................ I X3.4.3投标方的质量自检 (X)3.4.4招标方的质量检查 (X)3.5 支架加工生产安全保护 (X)3.5.1 投标方的安全保护责任 (X)3.5.2 劳动保护............................................................................................................... X I3.5.3 安全防护手册....................................................................................................... X I3.6支架加工生产环境保护 (XII)3.6.1遵守环境保护的法律、法规和规章 (XII)3.6.2 环境保护措施计划 (XII)3.6.3支架加工制作弃渣的治理 (XII)3.6.4环境污染的治理 (XII)3.6.5 加工制作场地清理 (XII)3.7加工生产保险................................................................................................................ X III3.7.1 投保险种............................................................................................................ X III3.7.2 保险责任............................................................................................................ X III※3.8支架设备的售后及质保............................................................................................ X III3.8.1 售后服务要求.................................................................................................... X III3.8.2 现场服务............................................................................................................ X III3.8.3现场服务职责..................................................................................................... X IV4 计量 .......................................................... X IV4.1工程量的计量原则........................................................................................................ X IV※4.2 计量方式 (XV)5 图纸设计 ...................................................... X VI5.1投标方提供图纸............................................................................................................ X VI5.2招标方提供图纸............................................................................................................ X VI6 检查及验收 .................................................... X VI6.1 目的............................................................................................................................. X VI6.2 一般要求 (XVII)6.3 专项要求 (XVII)6.3.1厂内验收 (XVII)6.3.2 到货验收 (XVIII)6.3.3性能验收（并网一个月后开始） (XVIII)6.3.4质保金付款前的验收......................................................................................... X IX7 包装、运输和储存 .............................................. X IX8、附图 ........................................................... X X对技术规范书的意见和同规范书的差异 (XX)附录B：设备特性及性能保证........................................ X XI1 总则1.1 一般规定1.1.1本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，投标方应提供符合本规范（包括但不限于）和有关最新规范、标准的优质产品。

广东省标准DBJ 15-XX-2012备案号J×××××-2012铝合金模板技术规范Technical code of aluminum alloy formwork(征求意见稿)2012-XX-XX 发布2012-XX-XX 实施广东省住房和城乡建设厅发布广东省标准铝合金模板技术规范Technical code of aluminum alloy formworkDBJ 15-XX-2012批准部门：广东省住房和城乡建设厅施行日期：2 0 1 2 年XX 月XX 日XXX 出版社2012广州广东省住房和城乡建设厅公告第XXXX号关于发布广东省地方标准《铝合金模板技术规范》的公告现批准《铝合金模板技术规范》为广东省地方标准，编号为DBJ 15-XX-2012，自2012年XX月XX日起实施。
