SGBZ-02铝模板工程施工技术标准依据标准《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130—2011《建筑施工安全检查标准》 JGJ59—2011《建筑施工高处作业安全技术规范》 JGJ80—91《工程测量规范》 GB50026—2007《组合钢模板技术规范》GB50214—20011、范围本工艺标准适用于工业与民用建筑现浇混凝土框架（包括框架剪力墙)、剪力墙及筒体结构铝模板施工2、施工准备2。
1 铝模板的材料准备根据工程结构特点和现场实际情况，应配备模板体系选型如下表：2.3铝模板的配套材料2.1流水段划分：可按工程量的大小划分流水段.3、操作工艺流程铝模板工艺流程：墙柱定位放线→墙柱扎筋及验收→墙柱支模→梁板支模→楼面板支模→钢筋安装及验收→浇砼、过程控制→模板拆除3.1墙柱定位放线3.1。
1墙线控制线的测量放线墙线控制线的测设，要求墙墨线需超出剪力墙墙边100mm以上，以便于模板安装后调整位置。
控制线允许偏差≤3mm。
如图3。
1.1图3.1.13。
1。
2 标高线及板厚控制线的测设3.1。
2.1下层砼浇筑完毕后,须及时将1m标高线需在每道剪力墙钢筋上标识出,每道剪力墙角边钢筋均需给出标高点,墙体长度超过3米须在墙中部钢筋添加一个标高点，每个标高点间距为1。
5m～2m,以便于楼板厚度的检查控制。
如图3.1.2.1图3。
1.2。
1砼楼面板厚控制钢筋图3.1。
2。
2板厚控制线需按楼层标高在钢筋上做出标识,标识须控制在低于楼面板下5mm 处，剪力墙每面要求测放三个及三个以上楼面标高点，墙体长度超过3米须在墙中部钢筋添加一个标高点，每个标高点间距为1.5m~2m,在控制点处焊接板厚控制钢筋,板厚控制钢筋横向距离小于等于800mm,并在控制钢筋上拉φ3铁线控制砼楼面预浇筑距离，浇砼以覆盖铁线为准,楼面厚度误差要求控制在—5mm内。
如图3.1.2.2图3。
1。
2.2板厚控制钢筋放大图3。
1。
3墙厚定位钢筋的安装待楼面砼浇筑完成后，在距楼面板50~100MM钢筋处焊接墙厚定位钢筋，定位钢筋横向间距为800mm。
前言建筑行业一直都是木材消耗大户，而对木材的消耗也是对环境的破坏。
铝合金系统模板采用铝材代替木材，不但将模板的周转次数从6-10次提高至200次以上，同时也对节能环保具有重大意义。
铝合金系统模板是实现结构免抹灰的重要途径，没有了抹灰，就没有空鼓、没有开裂。
再结合外墙全现浇，可实现装修穿插、项目快速开发等一系列运营与管理目标。
目前，铝合金系统模板在香港、澳门、以及国外多数发达国家的应用已非常成熟。
在中国，随着人工费不断上涨，人们对建筑质量越来越重视，铝合金系统模板的优势也逐渐显露出来。
但作为一种新型的模板系统，国内还没有相应的模板生产及施工规范，为了确保铝合金系统模板在重庆万科的顺利落地，让生产、施工质量得到有效控制，特编制本操作指引。
本操作指引主要内容包括：前言、术语、铝合金模板设计原则、铝合金模板设计图集、铝合金模板安装及管理措施。
目录一、适用范围二、术语三、铝合金模板设计原则一）、深化设计二）、配板设计三）、支撑系统设计四、铝合金模板设计图集一）、材料二）、模板规格三）、模板体系设计图集四）、模板编号原则五）、全砼外墙免抹灰节点做法五、铝合金模板施工及管理措施一）、出货前检查二）、铝合金模板安装三）、铝合金模板安装质量控制措施四）、铝合金模板拆除一、适用范围本操作指引适用于重庆万科所有18层以上，层高3.1米以下的新建住宅项目。
二、术语死顶：竖向支撑件，拆模时保留不动，待混凝土强度达到要求后拆除；背肋：墙模板的横向加固件，一道背肋由两条方通组合而成；标准板：一次挤压成型的U型铝合金模板，两端焊接封口板；非标板：由铝合金平板和4块边板焊接而成；C形槽：一次挤压成型，用于阴角部位的模板；导墙模：用于外墙、电梯井、楼梯等部位，安装于已浇筑成型的混凝土墙面上部，与待浇筑层的墙模板拼接，起防漏浆的作用；斜撑：一组斜撑由两支墙体支撑件、一个固定支座组成，分别支撑于从下往上第一道背肋和第三道背肋；龙骨：一次挤压成型的U型模板，端头与死顶或C形槽连接，侧边连接楼面模板。

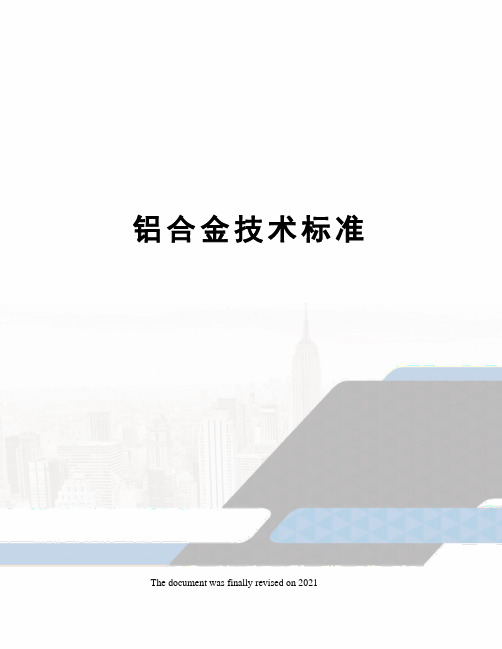

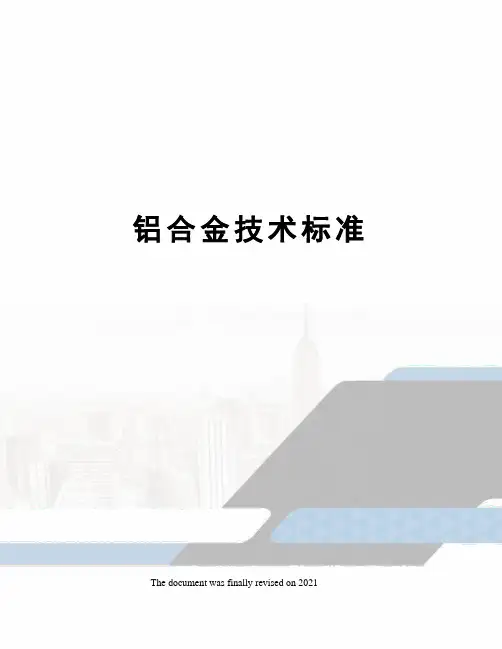

铝合金技术标准 The document was finally revised on 2021铝合金模板技术标准1编制目的明确铝合金模板工程的标准做法，统一公司对铝合金模板施工工艺的管理。
提高砼实测质量、观感质量及取消抹灰工艺从而减小空鼓开裂等质量通病，从而提升客户对于工程质量的满意度。
2适用范围本技术标准适用于某某所有在建或新建铝合金模板工程的设计、制作、施工以及技术管理。
3编制说明铝合金模板工程的实施，时昆明公司在以后很长一段时间内的主流施工工艺，针对砼垂直度、平整度、顶板水平度、截面尺寸、观感质量等质量通病缺陷以及新工艺带给我们挑战，结合兄弟公司铝合金模板工艺施工特点，工程管理部对铝合金模板工程的实施过程进行了分析，从材料选择、工艺流程、模板设计和加工、模板安装和验收等方面进行控制，要求施工单位严格按照技术标准要求进行施工，对于技术标准中有疑问的部分请与某某工程部进行沟通。
4编制依据除另有注明外，本工程须符合设计要求，符合国家、地方及行业标准，主要包括但不限于：（1）《铝合金建筑型材》GB/T5237《一般工业用铝及铝合金挤压型材》GB/T6892（2）《变形铝及铝合金化学成份》GB/T3190（3）《铝合金压铸件》GB/T13821、15114（4）《住宅建筑模数协调标准》GB/T50100（5）《铝合金结构设计规范》GB50429（6）《组合钢模板技术规范》GB50214（7）《建筑施工模板安全技术规程》JGJ162（8）《混凝土结构工程施工及验收规范》GB502045材料选择5.1铝合金模板5.1.1铝合金模板材质采用6061-T6铝合金型材，型材化学成分、力学性能应符合国家标准GB/T3190、GB/T6892的规定。
5.1.2特殊造型、标准层发生变异位置可以采用铝单板,材质为3003。
5.1.3铝型材表面采用阳极氧化处理，并符合《铝合金建筑型材》GB/中AA15级。
铝模板标准件规格表名称照片宽度（mm）长度（mm）加筋肋板（mm）面板厚度(mm)边框高度(mm)墙身模板( W ) 400，450为准，100，150，200，300辅助。
附件一：铝合金模板工艺技术标准（试行)1、适用范围本技术标准适用于工业与民用建筑的现浇混凝土工程所用的3。
8m以下一般模板与支撑体系的施工;不适用于危险性较大的混凝土模板与支撑体系的施工。
2、规范性引用文件2.1 《铝合金建筑型材》GB/T5237.20082.2 《一般工业用铝及铝合金挤压型材》GB/T68922。
3 《变形铝及铝合金化学成份》GB/T31902。
4 《碳素结构钢》 GB/T7002。
5 《低合金高强度结构钢》 GB/T15912.6 《铝合金压铸件》GB/T13821、151142。
7 《住宅建筑模数协调标准》GB/T501002.8 《铝合金结构设计规范》GB504292.9 《铝合金结构工程施工质量验收规范》GB505762.10 《组合钢模板技术规范》GB502142.11 《建筑施工模板安全技术规程》JGJ1622。
12 《建筑工程施工质量验收统一标准》GB503002。
13 《混凝土结构工程施工质量验收规范》GB502042。
14 《钢结构工程施工质量验收规范》GB502052.15 《铝合金结构工程施工规程》JGJ/T22。
16 《建筑结构荷载规范》GB500092。
17《铝合金模板技术规范》DBJ 15—96—2013广东省标准3、术语和定义3。
1 面板直接接触新浇混凝土的承力板，包括拼装的板和加肋的板。
3。
2支撑梁用于连接面板和支顶的构件。
3。
3 连接件面板与支顶的连接、面板自身的拼接、加固体系自身的连接和其中二者相互连接所用的零配件。
包括插销、锲片、螺栓、背楞、垫片、对拉螺杆等.3.4 模板系统由面板、支架和连接件三部分系统组成的体系。
4、基本规定4.1 铝模板系统的设计应采用以概率理论为基础的极限状态计算方法，并采用分项系数的设计表达式进行设计计算。
4.2 铝模板系统应根据工程结构形式、荷载大小、地基土类别、施工设备和材料等条件进行设计。
4.3 铝模板系统应具有足够的承载能力、刚度和稳定性。
省标准DBJ 15-XX-2012备案号J×××××-2012铝合金模板技术规Technical code of aluminum alloy formwork2012-XX-XX 发布2012-XX-XX 实施省住房和城乡建设厅发布省标准铝合金模板技术规Technical code of aluminum alloy formworkDBJ 15-XX-2012批准部门：省住房和城乡建设厅施行日期：2 0 1 2 年XX 月XX 日XXX2012广州省住房和城乡建设厅公告第XXXX号关于发布省地方标准《铝合金模板技术规》的公告现批准《铝合金模板技术规》为省地方标准，编号为DBJ 15-XX-2012，自2012年XX月XX日起实施。
本规由我厅科教处组织XXX出版发行。
省住房和城乡建设厅2012年X月X日前言根据省住房和城乡建设厅《关于下达省标准〈铝合金模板技术规〉编制任务的通知》（粤建科函[2012]7号），编制组经过广泛的调查研究，认真总结实践经验，参考有关国家标准，并在广泛征求意见的基础上，编制了本规。
本规的主要技术容是：1. 总则；2. 术语和符号；3. 基本规定；4. 模板工程材料；5. 模板工程的设计；6. 模板工程的施工；7. 模板工程的验收；8. 拆除、维修与保管。
本规由省住房和城乡建设厅负责管理，建星建筑工程负责具体技术容的解释。
执行过程中如有意见或建议，请寄送建星建筑工程（地址：市吉大景山路银隆大厦九层，邮政编码：519015，E-mail: officeconstar-gd.）。
本规主编单位：省建筑科学研究院建星建筑工程本规参编单位：省建设工程质量安全监督检测总站市建设工程质量监督检测站建星环保合迪科技本规主要起草人员：徐其功王爱志盛国赛程敏林少锋马伟民汤泂乔军志素华曾献基徐劲文辉本规主要审查人员：目次1 总则 (1)2 术语 (2)3 基本规定 (3)3.1 一般规定 (3)3.2 组成和要求 (3)4 模板工程材料 (4)4.1 材料 (4)4.2 制作和加工 (8)5 模板工程的设计 (10)5.1 一般规定 (10)5.2 刚度及强度验算 (11)5.3 配板设计 (11)5.4 支承系统的设计 (12)6 模板工程的施工 (13)6.1 施工准备 (13)6.2 安装 (14)6.3 安全要求 (15)7 模板工程的验收 (17)7.1 设计、制作验收 (17)7.2 安装验收 (21)8 拆除、维修与保管 (23)8.1 拆除 (23)8.2 维修与保管 (23)附录A 铝合金模板的构件标准及用途 (25)附录B 铝模板规格编码表 (27)附录C 平面模板截面特征 (29)附录D 铝模板配件规格及截面特征 (32)附录E 铝合金模板荷载试验方法 (34)附录F 铝模板质量检验评定方法 (35)附录G 钢支柱荷载试验及质量检验方法 (39)附录H 抽样方法 (41)附录J 铝模板面积、质量换算表 (43)本规用词说明 (47)1 总则1.0.1为在工程建设中加强对铝模板系统的技术管理，提高铝合金模板产品的制作和使用质量，提高模板的周转使用效果，提高综合经济效益，制定本技术规。

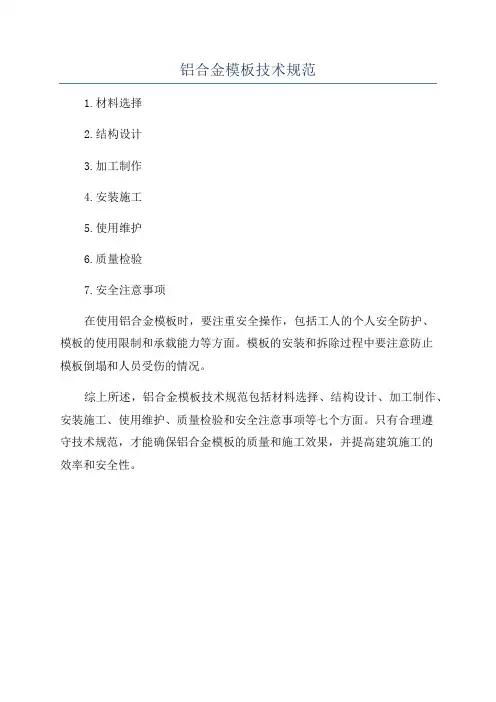

铝合金模板技术规范
1.材料选择
2.结构设计
3.加工制作
4.安装施工
5.使用维护
6.质量检验
7.安全注意事项
在使用铝合金模板时，要注重安全操作，包括工人的个人安全防护、
模板的使用限制和承载能力等方面。
模板的安装和拆除过程中要注意防止
模板倒塌和人员受伤的情况。
综上所述，铝合金模板技术规范包括材料选择、结构设计、加工制作、安装施工、使用维护、质量检验和安全注意事项等七个方面。
只有合理遵
守技术规范，才能确保铝合金模板的质量和施工效果，并提高建筑施工的
效率和安全性。
新疆维吾尔自治区工程建设标准组合铝合金模板应用技术标准Technical code for construction of Combined aluminum alloy formwork in building engineering条文说明制定说明《组合铝合金模板应用技术标准》J00000—2020，经新疆维吾尔自治区住房和城乡建设厅2020年月日以第号公告批准、发布。
为便于设计、科研、教学、施工等单位的有关人员在使用本规程时能正确理解和执行条文规定，《组合铝合金模板应用技术标准》编制组按章、节、条顺序编写了本规程的条文说明，对条文说明的目的、依据以及执行中需要注意的有关事项进行了解释和说明。
但是，本条文说明不具备与规程正文同等的法律效力，仅供使用者作为理解和把握条文规定的参考。
86目次1总则 (88)2术语和符号 (89)2.1术语 (89)3基本规定 (91)4材料与配件 (92)4.1铝合金材料 (92)5设计 (93)5.1一般规定 (93)5.2变形值规定 (93)5.3模板及支撑构件计算 (93)5.4模板的整体组拼 (93)5.5早拆模板支撑体系 (96)6构造要求与模板配置 (97)6.2模板配置 (97)7施工 (129)7.1安装准备 (129)7.3模板拆除 (131)7.4安全措施 (131)8检查与验收 (131)8.2一般项目 (132)871总则1.0.1铝合金模板质量轻、周转使用率高、可回收，符合国家绿色施工技术政策。
目前，铝合金模板应用中存在的主要问题是管理工作跟不上，使得模板周转次数偏低、损坏率偏高、规格不同意。
所以，为切实加强对铝合金模板制作质量和技术的管理，提高模板周转使用率、提高综合经济效益制定本规程。
1.0.2目前国内外使用的铝合金模板体系十分丰富，不但有建筑类模板，还有桥梁、道路、预制件模板和各种异形模板体系。
本规程设计的铝合金模板体系主要指用于房屋建筑工程中的铝合金模板体系，对于其他用途暂未涉及。
广东省标准DBJ 15-XX-2012备案号J×××××-2012铝合金模板技术规范Technical code of aluminum alloy formwork(征求意见稿)2012-XX-XX 发布2012-XX-XX 实施广东省住房和城乡建设厅发布广东省标准铝合金模板技术规范Technical code of aluminum alloy formworkDBJ 15-XX-2012批准部门：广东省住房和城乡建设厅施行日期：2 0 1 2 年XX 月XX 日XXX 出版社2012广州广东省住房和城乡建设厅公告第XXXX号关于发布广东省地方标准《铝合金模板技术规范》的公告现批准《铝合金模板技术规范》为广东省地方标准，编号为DBJ 15-XX-2012，自2012年XX月XX日起实施。
本规范由我厅科教处组织XXX出版社出版发行。
广东省住房和城乡建设厅2012年X月X日前言根据广东省住房和城乡建设厅《关于下达广东省标准〈铝合金模板技术规范〉编制任务的通知》（粤建科函[2012]7号），编制组经过广泛的调查研究，认真总结实践经验，参考有关国家标准，并在广泛征求意见的基础上，编制了本规范。
本规范的主要技术内容是：1. 总则；2. 术语和符号；3. 基本规定；4. 模板工程材料；5. 模板工程的设计；6. 模板工程的施工；7. 模板工程的验收；8. 拆除、维修与保管。
本规范由广东省住房和城乡建设厅负责管理，广东建星建筑工程有限公司负责具体技术内容的解释。
执行过程中如有意见或建议，请寄送广东建星建筑工程有限公司（地址：珠海市吉大景山路银隆大厦九层，邮政编码：519015，E-mail: office@）。
本规范主编单位：广东省建筑科学研究院广东建星建筑工程有限公司本规范参编单位：广东省建设工程质量安全监督检测总站珠海市建设工程质量监督检测站广东建星环保有限公司广东合迪科技有限公司本规范主要起草人员：徐其功王爱志盛国赛程敏林少锋马伟民汤泂乔军志李素华曾献基徐劲陈文辉本规范主要审查人员：目次1 总则 (1)2 术语 (2)3 基本规定 (3)3.1 一般规定 (3)3.2 组成和要求 (3)4 模板工程材料 (4)4.1 材料 (4)4.2 制作和加工 (9)5 模板工程的设计 (10)5.1 一般规定 (10)5.2 刚度及强度验算 (11)5.3 配板设计 (11)5.4 支承系统的设计 (12)6 模板工程的施工 (13)6.1 施工准备 (13)6.2 安装 (14)6.3 安全要求 (15)7 模板工程的验收 (17)7.1 设计、制作验收 (17)7.2 安装验收 (21)8 拆除、维修与保管 (23)8.1 拆除 (23)8.2 维修与保管 (23)附录A 铝合金模板的构件标准及用途 (25)附录B 铝模板规格编码表 (27)附录C 平面模板截面特征 (29)附录D 铝模板配件规格及截面特征 (32)附录E 铝合金模板荷载试验方法 (34)附录F 铝模板质量检验评定方法 (35)附录G 钢支柱荷载试验及质量检验方法 (39)附录H 抽样方法 (41)附录J 铝模板面积、质量换算表 (43)本规范用词说明 (47)Contents1 General Provinsions (1)2 Terms (2)3 Basic Regulations (3)3.1 General Requirements (3)3.2 Components and Requirements (3)4 Material of Formwork (4)4.1 Material (4)4.2 Manufacture (9)5 Design of Formwork (10)5.1 General Requirements (10)5.2 Checking of Rigidity and Strength (11)5.3 Design of Template (11)5.4 Design of Supporting System (12)6 Construction of Formwork (13)6.1 Preparation (13)6.2 Fabrication (14)6.3 Safety Requirements (15)7 Acceptance of Formwork (17)7.1 Acceptance of Design and Manufacture (17)7.2 Acceptance of Fabrication (21)8 Demolition and Maintainance (23)8.1 Demolition (23)8.2 Maintainance (23)Appendix A Application Range of Aluminum AlloyFormwork Members (25)Appendix B Specification of Aluminum Alloy Formwork (27)Appendix C Dimensional Characteristic of Formwork (29)Appendix D Specification and DimensionalCharacteristic of Formwork Accessory..32 Appendix E Loading Test for Formwork System (34)Appendix F Quality Criteria for Formwork System..34 Appendix G Loading Test and Quality Criteria for Steel Strut (39)Appendix H Sampling Method (41)Appendix J Area and Weight of Different Templates (43)Explanation of Wording in This Specification (47)1 总则1.0.1为在工程建设中加强对铝模板系统的技术管理，提高铝合金模板产品的制作和使用质量，提高模板的周转使用效果，提高综合经济效益，制定本技术规范。
1.0.2本规范适用于工业与民用建筑及一般构筑物的现浇混凝土工程所用的铝模板系统设计、制作、施工和技术管理。
1.0.3本规范所指的铝模板按模数制作设计，铝模板经专用设备挤压加制造而成，具有完整的配套使用的通用配件，能组合拼装成不同尺寸的外型较复杂的整体模架，装配化、工业化施工的系统模板。
铝模板系统的模数应与现行国家标准《建筑模数协调统一标准》GBJ 2、《住宅建筑模数协调标准》GB/T 50100和《厂房建筑模数协调标准》GB/T 50006相一致。
1.0.4铝合金模板除应符合本规范外，尚应符合国家现行有关标准的要求。
2 术语2.0.1 面板直接接触新浇混凝土的承力板，包括拼装的板和加肋的板。
2.0.2 支撑梁用于连接面板和支顶的构件。
2.0.3 连接件面板与支顶的连接、面板自身的拼接、加固体系自身的连接和其中二者相互连接所用的零配件。
包括飞镖、锲片、螺栓、背楞、垫片、对拉螺丝等。
2.0.4 模板系统由面板、支架和连接件三部分系统组成的体系。
3 基本规定3.1 一般规定3.1.1铝模板系统的设计应采用以概率理论为基础的极限状态计算方法，并采用分项系数的设计表达式进行设计计算。
3.1.2铝模板应具有足够的刚度和强度。
平面模板在规定荷载作用下的刚度和强度应符合规范表7.1.4的要求。
其截面特征应符合本规范附录C的要求。
3.1.3铝模板应拼缝严密，装拆灵活，搬运方便。
3.1.4根据工程特点的需要，可增加其他专用模板，但其模数应与本规范铝模板的模数相一致。
3.2 组成和要求3.2.1铝模板系统由铝模板和配件两大部分组成。
1 铝模板包括平面（墙身及楼面，梁）模板、阴角模板、阳角模板、连接角模等通用模板，见本规范附录A。
2 配件的连接包括子弹形销子、鍥片、紧固螺栓、对拉螺栓等；配件的支承件包括钢背楞、单支顶、斜撑等，见本规范附录A。
3.2.2铝模板采用模数制设计，通用模板的宽度模数以50mm进级；由于采用剪力墙、梁、楼板一次性浇筑混凝土，模板长度根据楼层高度变化。
4 模板工程材料4.1 材料4.1.1组成铝合金模板的各类材料，其材质应符合国家现行有关标准的规定。
4.1.2铝合金模板系统材料的品种和规格应符合表4.1.2的规定，制作前应依据国家现行有关标准对照复查其出厂材质证明，对有疑问或无出厂材质证明的型材，应按国家有关现行检验标准进行复检，并填写检验记录。
表4.1.2 组成铝合金模板系统构件的材料品种和规格名称材料规格（mm）AL 6061δ=3、3.5、4、5铝模板AL 6063背楞Q235 □60×40×2、□60×40×1.5销子Q235 ф16×50、ф16×130鍥片Q235 钢板70×24×3竖向背楞（KB) Q235 □50×30×1.5单支顶Q235 ф60×2.5、ф48×2AL 6061阳角EC（铝角）δ=6AL 6063穿墙螺杆,螺母Q235 T16×2螺杆螺母用垫片Q235 75×75×6 ，100×100×8主型材公差表4.1.3为了方便识别模板位置及功能，特制定专用模板代号及规格，方便现场安装工人取用。
铝模板的规格符合表 4.1.3和本规范附录B的要求。
表4.1.3 铝模板系统构件规格(mm)名称构件编号标准板编号肋高说明墙模板W a W b 65 a范围50~650b范围100~3500下端切斜角墙模板WP a WP b 65 a范围50~650b范围100~3500外墙模板WPE a WPE b 65 a范围50~650b范围100~3500墙头模板WA a WA b 65 两边带等长EC a范围50~650b范围100~3500内墙内转角墙模板WPC a+b WPC c 65 a、b范围50~250 c范围100~3500内墙外转角墙模板WPCE a+b WCE c 65 a、b范围50~250 c范围100~3500外墙内转角墙模板WPEC a+b WPEC c 65 a、b范围50~250 c范围100~3500名称构件编号标准板编号肋高说明外墙外转角墙模板WPECEa+b WPECE c 65a、b范围50~250c范围100~3500左端缩墙墙头模板W3L a W3L b 65 墙3次变化a范围50~250b范围100~3500右端缩墙墙头模板W3R a W3R b 65 墙3次变化a范围50~250b范围100~3500标准楼板模板SP a SP b 65 a范围50~350b范围100~1050转承边模SL SL a - 带唇边的孔位由左向右的墙顶楼面和墙身转承边模,a范围100~4000转承边模SLR SLR a - 带唇边的孔位由右向左的墙顶楼面或者梁底和墙身转承边模,a范围100~4000墙顶边模内转角SC SC a+b - a、b范围100~600 墙顶边模外转角SCE SCE a+b - a、b范围100~600转承边模SN SN a - 不带唇边的孔位由左向右的墙顶楼面和墙身转承边模,a范围100~4000转承边模SNR SNR a - 不带唇边的孔位由右向左的墙顶楼面或者梁底和墙身转承边模,a范围100~4000转承边模SNE SNE a - 不带唇边两端封板的墙顶边模,a范围100~4000墙顶边模LS LS a - 不带唇边孔位由左向右的墙顶边模,a范围100~4000墙顶边模LSR LSR a - 不带唇边孔位由右向左的墙顶边模,a范围100~4000墙顶边模LSA LSA a - 两端伸出65mm的墙顶边模，a范围100~4000墙顶边模内转角LC LC a+b - 墙顶边模内转角，a、b 范围100~600续表 4.1.3名称构件编号标准板编号肋高说明墙顶边模外转角LCELCE a+b -墙顶边模内转角，a、b范围100~600内转角连接件IC IC a - a范围100~3500内转角连接件ICA ICA a - 下端切斜角，a范围100~3500内转角连接件ICH ICH a - 水平放置的内转角连接件，a范围100~3500阳角模板连接构件EC EC a 65 a范围50~3500阳角模板连接构件ECD ECD a 65 水平放置的外转角连接件，a范围50~3500端部支撑梁EB EB a 65 a范围100~1000中间支撑梁MB MB 1000 65 仅设置1000长度挑板板底支撐CP,CPP CP a 65 a范围100~2500梁底支撐BP,BPP BP a 65 a范围100~1000楼板支撑SS SS 65单支顶PLCS 长度范围2000~3500梁侧模板 B a B b 65 a范围75~650，b范围100~1500梁侧内转角模板BC a+b BC c 65 a、b范围75~650，c范围100~600梁底模板BS a BS b 65 两长边方向带EC的梁底模板,a范围200~800，b范围100~1500梁底模板BSA a BSA b 65 一长边方向带EC的梁底模板,a范围200~800，b范围100~1500梁底模板BSB a BSB b 65 不带EC的梁底模板,a 范围200~800，b范围100~1500K板K K a 65 楼层间的外墙转承模板，孔位左到右，a 范围400~3400K板KR KR a 65 楼层间的外墙转承模板，孔位右到左，a 范围400~3400K板KC KC a+b 65 楼层间的外墙内转角转承模板，a 、b范围100~400K板KCE KCE a+b 65 楼层间的外墙外转角转续表 4.1.3名称构件编号标准板编号肋高说明承模板，a 范围100~400K板KJ KJ 65 K板连接件，450长4.1.4连接件应符合配套使用、装拆方便、操作安全的要求、连接件的规格应符合表4.1.4。
