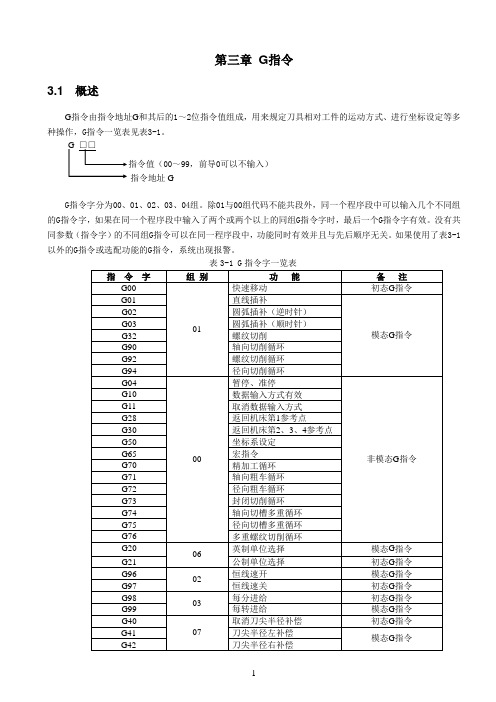

常见数控系统G代码大全目录FANUC车床G代码FANUC铣床G代码FANUC M指令代码SIEMENS铣床G代码SIEMENS802S/CM 固定循环SIEMENS802DM/810/840DM 固定循环SIEMENS车床G 代码SIEMENS 801、802S/CT、802SeT 固定循环SIEMENS 802D、810D/840D 固定循环HNC车床G代码HNC铣床G代码HNC M指令KND100铣床G代码KND100车床G代码KND100 M指令GSK980车床G代码GSK980T M指令GSK928 TC/TE G代码GSK928 TC/TE M指令GSK990M G代码GSK990M M指令GSK928MA G代码GSK928MA M指令FANUC车床G代码G00 定位(快速移动)G01 直线切削G02 顺时针切圆弧(CW，顺时钟)G03 逆时针切圆弧(CCW，逆时钟)G04 暂停(Dwell)G09 停于精确的位置G20 英制输入G21 公制输入G22 内部行程限位有效G23 内部行程限位无效G27 检查参考点返回G28 参考点返回G29 从参考点返回G30 回到第二参考点G32 切螺纹G40 取消刀尖半径偏置G41 刀尖半径偏置(左侧)G42 刀尖半径偏置(右侧)G50 修改工件坐标；设置主轴最大的RPM G52 设置局部坐标系G53 选择机床坐标系G70 精加工循环G71 内外径粗切循环G72 台阶粗切循环G73 成形重复循环G74 Z 向步进钻削G75 X 向切槽G76 切螺纹循环G80 取消固定循环G83 钻孔循环G84 攻丝循环G85 正面镗孔循环G87 侧面钻孔循环G88 侧面攻丝循环G89 侧面镗孔循环G90 (内外直径)切削循环G92 切螺纹循环G94 (台阶) 切削循环G96 恒线速度控制G97 恒线速度控制取消G98 每分钟进给率G99 每转进给率支持宏程序编程FANUC铣床G代码G00 顶位(快速移动)定位(快速移动)G01 直线切削G02 顺时针切圆弧G03 逆时针切圆弧G04 暂停G15/G16 极坐标指令G17 XY 面赋值G18 XZ 面赋值G19 YZ 面赋值G28 机床返回原点G30 机床返回第2和第3原点*G40 取消刀具直径偏移G41 刀具直径左偏移G42 刀具直径右偏移*G43 刀具长度+ 方向偏移*G44 刀具长度- 方向偏移G49 取消刀具长度偏移*G53 机床坐标系选择G54 工件坐标系1选择G55 工件坐标系2选择G56 工件坐标系3选择G57 工件坐标系4选择G58 工件坐标系5选择G59 工件坐标系6选择G73 高速深孔钻削循环G74 左螺旋切削循环G76 精镗孔循环*G80 取消固定循环G81 中心钻循环G82 反镗孔循环G83 深孔钻削循环G84 右螺旋切削循环G85 镗孔循环G86 镗孔循环G87 反向镗孔循环G88 镗孔循环G89 镗孔循环*G90 使用绝对值命令G91 使用增量值命令G92 设置工件坐标系*G98 固定循环返回起始点*G99 返回固定循环R点G50比例缩放G51G68坐标系旋转G69支持宏程序编程FANUC M指令代码M00 程序停M01 选择停止M02 程序结束(复位)M03 主轴正转(CW)M04 主轴反转(CCW)M05 主轴停M06 换刀M08 切削液开M09 切削液关M30 程序结束(复位) 并回到开头M48 主轴过载取消不起作用M49 主轴过载取消起作用M94 镜象取消M95 X坐标镜象M96 Y坐标镜象M98 子程序调用M99 子程序结束SIEMENS铣床G代码D 刀具刀补号F 进给率(与G4 一起可以编程停留时间)G G功能(准备功能字)G0 快速移动G1 直线插补G2 顺时针圆弧插补G3 逆时针圆弧插补CIP 中间点圆弧插补G33 恒螺距的螺纹切削G331 不带补偿夹具切削内螺纹G332 不带补偿夹具切削内螺纹. 退刀CT 带切线的过渡圆弧插补G4 快速移动G63 快速移动G74 回参考点G75 回固定点G25 主轴转速下限G26 主轴转速上限G110 极点尺寸，相对于上次编程的设定位置G110 极点尺寸，相对于当前工件坐标系的零点G120 极点尺寸，相对于上次有效的极点G17* X/Y平面G18 Z/X平面G19 Y/Z平面G40 刀尖半径补偿方式的取消G41 调用刀尖半径补偿, 刀具在轮廓左侧移动G42 调用刀尖半径补偿, 刀具在轮廓右侧移动G500 取消可设定零点偏置G54 第一可设定零点偏置G55 第二可设定零点偏置G56 第三可设定零点偏置G57 第四可设定零点偏置G58 第五可设定零点偏置G59 第六可设定零点偏置G53 按程序段方式取消可设定零点偏置G60* 准确定位G70 英制尺寸G71* 公制尺寸G700 英制尺寸，也用于进给率FG710 公制尺寸，也用于进给率FG90* 绝对尺寸G91 增量尺寸G94* 进给率F，单位毫米/分G95 主轴进给率F，单位毫米/转G901 在圆弧段进给补偿“开”G900 进给补偿“关”G450 圆弧过渡G451 等距线的交点I 插补参数J 插补参数K 插补参数I1 圆弧插补的中间点J1 圆弧插补的中间点K1 圆弧插补的中间点L 子程序名及子程序调用M 辅助功能M0 程序停止M1 程序有条件停止M2 程序结束M3 主轴顺时针旋转M4 主轴逆时针旋转M5 主轴停M6 更换刀具N 副程序段: 主程序段P 子程序调用次数RET 子程序结束S 主轴转速,在G4 中表示暂停时间T 刀具号X 坐标轴Y 坐标轴Z 坐标轴CALL 循环调用CHF 倒角，一般使用CHR 倒角轮廓连线CR 圆弧插补半径GOTOB 向后跳转指令GOTOF 向前跳转指令RND 圆角支持参数编程SIEMENS802S/CM 固定循环LCYC82 钻削，沉孔加工LCYC83 深孔钻削LCYC840 带补偿夹具的螺纹切削LCYC84 不带补偿夹具的螺纹切削LCYC85 镗孔LCYC60 线性孔排列LCYC61 圆弧孔排列LCYC75 矩形槽，键槽，圆形凹槽铣削SIEMENS802DM/810/840DM 固定循环CYCLE82 中心钻孔CYCLE83 深孔钻削CYCLE84 性攻丝CYCLE85 铰孔CYCLE86 镗孔CYCLE88 带停止镗孔CYCLE71 端面铣削LONGHOLE 一个圆弧上的长方形孔POCKET4 环形凹槽铣削POCKET3 矩形凹槽铣削SLOT1 一个圆弧上的键槽SLOT2 环行槽SIEMENS车床G 代码D 刀具刀补号FF 进给率(与G4 一起可以编程停留时间)G G功能(准备功能字)G0 快速移动G1 直线插补G2 顺时针圆弧插补G3 逆时针园弧插补G33 恒螺距的螺纹切削G4 快速移动G63 快速移动G74 回参考点G75 回固定点G17 (在加工中心孔时要求)G18* Z/X平面G40 刀尖半径补偿方式的取消G41 调用刀尖半径补偿, 刀具在轮廓左侧移动G42 调用刀尖半径补偿, 刀具在轮廓右侧移动G500 取消可设定零点偏置G54 第一可设定零点偏置G55 第二可设定零点偏置G56 第三可设定零点偏置G57 第四可设定零点偏置G58 第五可设定零点偏置G59 第六可设定零点偏置G53 按程序段方式取消可设定零点偏置G70 英制尺寸G71* 公制尺寸G90* 绝对尺寸G91 增量尺寸G94* 进给率F，单位毫米/分G95 主轴进给率F，单位毫米/转I 插补参数I1 圆弧插补的中间点K1 圆弧插补的中间点L 子程序名及子程序调用M 辅助功能M0 程序停止M1 程序有条件停止M2 程序结束M30M17M3 主轴顺时针旋转M4 主轴逆时针旋转M5 主轴停M6 更换刀具N 副程序段: 主程序段P 子程序调用次数RET 子程序结束S 主轴转速,在G4 中表示暂停时间T 刀具号X 坐标轴Y 坐标轴Z 坐标轴AR 圆弧插补张角CALL 循环调用CHF 倒角，一般使用CHR 倒角轮廓连线CR 圆弧插补半径GOTOB 向后跳转指令GOTOF 向前跳转指令RND 圆角支持参数编程SIEMENS 801、802S/CT、802SeT 固定循环LCYC82 钻削，沉孔加工LCYC83 深孔钻削LCYC840 带补偿夹具的螺纹切削LCYC84 不带补偿夹具的螺纹切削LCYC85 镗孔LCYC93 切槽循环LCYC95 毛坯切削循环LCYC97 螺纹切削SIEMENS 802D、810D/840D 固定循环CYCLE71 平面铣削CYCLE82 中心钻孔YCLE83 深孔钻削CYCLE84 刚性攻丝CYCLE85 铰孔CYCLE86 镗孔CYCLE88 带停止镗孔CYCLE93 切槽CYCLE94 退刀槽形状E..F CYCLE95 毛坯切削CYCLE97 螺纹切削HNC车床G代码G00 定位(快速移动)G01 直线切削G02 顺时针切圆弧(CW，顺时钟)G03 逆时针切圆弧(CCW，逆时钟)G04 暂停(Dwell)G09 停于精确的位置G20 英制输入G21 公制输入G22 内部行程限位有效G23 内部行程限位无效G27 检查参考点返回G28 参考点返回G29 从参考点返回G30 回到第二参考点G32 切螺纹G36 直径编程G37 半径编程G40 取消刀尖半径偏置G41 刀尖半径偏置(左侧)G42 刀尖半径偏置(右侧)G53 直接机床坐标系编程G54—G59 坐标系选择G71 内外径粗切循环G72 台阶粗切循环G73 闭环车削复合循环G76 切螺纹循环G80 内外径切削循环G81 端面车削固定循环G82 螺纹切削固定循环G90 绝对值编程G91 增量值编程G92 工件坐标系设定G96 恒线速度控制G97 恒线速度控制取消G94 每分钟进给率G95 每转进给率支持参数与宏编程HNC 铣床G 代码*G00 定位 (快速移动) G01 直线切削 G02 顺时针切圆弧 G03 01 逆时针切圆弧 G04 00 暂停G07 16 虚轴指定G09 00 准停校验*G17 XY 面赋值G18XZ 面赋值 G19 02 YZ 面赋值G20 英寸输入*G21毫米输入 G22 08 脉冲当量G24 镜像开 *G25 03 镜像关G28 返回到参考点 G29 00 由参考点返回 *G40 取消刀具直径偏移G41刀具直径左偏移 G42 07 刀具直径右偏移G43 刀具长度 + 方向偏移G44刀具长度 - 方向偏移 *G49 08 取消刀具长度偏移 *G50 缩放关 G51 04 缩放开G52 局部坐标系设定 G53 00 直接机床坐标系编程*G54 工件坐标系1选择G55 工件坐标系2选择 G56 工件坐标系3选择 G57 工件坐标系4选择 G58 工件坐标系5选择 G59 14 工件坐标系6选择 G60 00 单方向定位*G61 精确停止校验方式 G64 12 连续方式G68 旋转变换 *G69 05 旋转取消G73 高速深孔钻削循环 G74 左螺旋切削循环 G76 精镗孔循环*G80 取消固定循环 G81 中心钻循环G82 反镗孔循环G83深孔钻削循环 G84 右螺旋切削循环 G85 镗孔循环G86 镗孔循环G87 反向镗孔循环 G88 镗孔循环G89 09 镗孔循环*G90 使用绝对值命令 G91 03 使用增量值命令 G92 00 设置工件坐标系 *G94 每分钟进给 G95 14 每转进给*G98 固定循环返回起始点 G99 10 返回固定循环R 点 支持参数与宏编程HNC M 指令M00 程序停M01 选择停止M02 程序结束(复位)M03 主轴正转 (CW)M04 主轴反转 (CCW)M05 主轴停M06 换刀M07 切削液开M09 切削液关M98 子程序调用M99 子程序结束KND100铣床G 代码G00 定位 (快速移动)G01 直线切削 G02 顺时针切圆弧G03 01 逆时针切圆弧G04 00 暂停G17 XY 面赋值G18XZ 面赋值 G19 02 YZ 面赋值G28 机床返回原点 G29 00 从参考点返回*G40 取消刀具直径偏移G41 刀具直径左偏移G42 07 刀具直径右偏移*G43 刀具长度 + 方向偏移*G44刀具长度 - 方向偏移 G49 08 取消刀具长度偏移*G53 机床坐标系选择G54 工件坐标系1选择G55 工件坐标系2选择G56工件坐标系3选择 G57 工件坐标系4选择G58 工件坐标系5选择G59 14 工件坐标系6选择G73 高速深孔钻削循环G74 左螺旋切削循环G76 精镗孔循环*G80 取消固定循环G81 钻孔循环（点钻）G82 钻孔循环（镗阶梯孔）G83深孔钻削循环 G84 攻丝循环G85 镗孔循环G86 钻孔循环G87 反向镗孔循环G88 镗孔循环G89 09 镗孔循环*G90 使用绝对值命令 G91 03 使用增量值命令G92 00 设置工件坐标系*G98 固定循环返回起始点 *G99 10 返回固定循环R 点KND100车床G 代码G00 定位 (快速移动)G01 直线切削 G02 顺时针切圆弧 (CW ，顺时钟)G03 01 逆时针切圆弧 (CCW ，逆时钟)G04 暂停 (Dwell) G10 00 偏移值设定G20 英制输入 G21 06 公制输入G27 检查参考点返回G28 参考点返回 G29 从参考点返回G31 00 跳跃机能G32 01 切螺纹G36 X 轴自动刀偏设定G37 Z 轴自动刀偏设定G40 取消刀尖半径偏置G41刀尖半径偏置 (左侧) G42 07 刀尖半径偏置 (右侧)G50 坐标系设定G54工件坐标系 G55---G59 00 工件坐标系G70 精加工循环G71 内外径粗切循环G72 台阶粗切循环G73成形重复循环 G74 端面深孔加工循环G75 外圆、内圆切削循环G76 00 切螺纹循环G90 (内外直径)切削循环G92切螺纹循环 G94 01 (台阶) 切削循环G96 恒线速度控制 G97 12 恒线速度控制取消G98 每分钟进给率 G99 05 每转进给率KND100 M 指令M00 程序停M01 选择停止M02 程序结束(复位)M03 主轴正转 (CW)M04 主轴反转 (CCW)M05 主轴停M06 换刀M08切削液开M09切削液关 M10卡紧 M11松开 M32润滑开 M33润滑关 M98子程序调用 M99 子程序结束GSK980车床G 代码G00 定位（快速移动）*G01 直线插补（切削进给） G02 圆弧插补CW （顺时针）G03 01 圆弧插补CCW （逆时针）G04 暂停，准停 G28 00 返回参考点G32 01 螺纹切削G50 00 坐标系设定G65 00 宏程序命令G70 精加工循环G71 外圆粗车循环G72 端面粗车循环 G73 封闭切削循环G74 端面深孔加工循环G75 00 外圆，内圆切槽循环G90 外圆，内圆车削循环G92 螺纹切削循环G94 01 端面切削循环G96 恒线速开 G97 02 恒线速关*G98 每分进给 G99 03 每转进给支持参数与宏编程GSK980T M 指令M03 主轴正转M04 主轴反转M05 主轴停止M08 冷却液开M09 冷却液关（不输出信号）M32 润滑开M33 润滑关（不输出信号）M10 备用M11 备用尖（不输出信号）M00程序暂停，按‘循环起动’程序继续执行 M30 程序结束，程序返回开始GSK928 TC/TE G 代码G00 定位（快速移动）*G01 直线插补（切削进给）G02 圆弧插补CW （顺时针）G03 圆弧插补CCW （逆时针）G32 攻牙循环G33 螺纹切削G71 外圆粗车循环G72 端面粗车循环G74 端面深孔加工循环G75 外圆，内圆切槽循环G90 外圆，内圆车削循环 G92 螺纹切削循环G94 外圆内圆锥面循环G22 局部循环开始G80 局部循环结束*G98 每分进给G99 每转进给G50 设置工件绝对坐标系G26 X 、Z 轴回参考G27 X 轴回参考点G29 Z 轴回参考点支持参数与宏编程GSK928 TC/TE M 指令M03 主轴正转M04 主轴反转M05 主轴停止M08 冷却液开M09 冷却液关（不输出信号）M32 润滑开M33 润滑关（不输出信号）M10 备用M11 备用尖（不输出信号）M00 程序暂停，按‘循环起动’程序继续执行M30 程序结束，程序返回开始GSK990M G 代码G00 定位 (快速移动)G01 01 直线切削G02顺时针切圆弧G03逆时针切圆弧 G0400 暂停 G17XY 面赋值 G18XZ 面赋值 G1902 YZ 面赋值 G28机床返回原点 G2900 从参考点返回 *G40取消刀具直径偏移 G41刀具直径左偏移 G4207 刀具直径右偏移 *G43刀具长度 + 方向偏移 *G44刀具长度 - 方向偏移 G4908 取消刀具长度偏移 *G53机床坐标系选择 G54工件坐标系1选择 G55工件坐标系2选择 G56工件坐标系3选择 G57工件坐标系4选择 G58工件坐标系5选择 G5914 工件坐标系6选择 G73高速深孔钻削循环 G74左螺旋切削循环 G76精镗孔循环 *G80取消固定循环 G81钻孔循环（点钻） G82钻孔循环（镗阶梯孔） G83深孔钻削循环 G84攻丝循环 G85镗孔循环 G86钻孔循环 G87反向镗孔循环 G88镗孔循环 G8909 镗孔循环 *G90使用绝对值命令 G9103 使用增量值命令 G9200 设置工件坐标系 *G98固定循环返回起始点*G99 10 返回固定循环R 点GSK990M M 指令M00 程序停M01 选择停止M02 程序结束(复位)M03 主轴正转 (CW)M04 主轴反转(CCW)M05 主轴停M06 换刀M08 切削液开M09 切削液关M10 卡紧M11 松开M32 润滑开M33 润滑关M98 子程序调用M99 子程序结束GSK928MA G代码G00 定位(快速移动)G1 直线切削G02 顺时针切圆弧G03 逆时针切圆弧G04 延时等待G17 XY 面赋值G18 XZ 面赋值G19 YZ 面赋值G28 机床返回原点G29 从参考点返回*G40 取消刀具直径偏移G41 刀具直径左偏移G42 刀具直径右偏移*G43 刀具长度+ 方向偏移*G44 刀具长度- 方向偏移G49 取消刀具长度偏移*G53 机床坐标系选择G54 工件坐标系1选择G55 工件坐标系2选择G56 工件坐标系3选择G57 工件坐标系4选择G58 工件坐标系5选择G59 工件坐标系6选择G73 高速深孔钻削循环G74 左螺旋切削循环G80 取消固定循环G81 钻孔循环（点钻）G82 钻孔循环（镗阶梯孔）G83 深孔钻削循环G84 右旋攻牙循环G85 镗孔循环G86 钻孔循环G89 镗孔循环*G90 使用绝对值命令G91 使用增量值命令G92 设置浮动坐标系*G98 固定循环返回起始点*G99 返回固定循环R点G10 G11 圆凹槽内粗铣G12 G13 全圆内精铣G14 G15 外圆精铣G22 系统参数运算（模态）G23 判参数值跳转G27 机械零点检测G28 经中间点快速定位到程序G31 快速返回R基准面G34 G35 矩形凹槽内精铣G38 G39 矩形外精铣GSK928MA M指令M0 程序停止。
加工中心g代码大全加工中心G代码大全。
加工中心是一种多功能的数控机床，广泛应用于零部件的加工和制造。
G代码是数控加工中心的一种控制语言，用于指挥机床进行各种加工操作。
本文将介绍加工中心G代码的基本知识和常用指令，帮助读者更好地理解和应用G代码。
1. G代码概述。
G代码是数控加工中心中最基本的指令集，用于控制机床进行各种加工操作，如切削、定位、进给、退刀等。
G代码由字母G和后面的数字组成，代表不同的加工功能和操作指令。
在编程时，需要根据加工要求选择合适的G代码指令，以实现所需的加工操作。
2. 常用G代码指令。
2.1 G00，快速移动。
G00指令用于控制机床在空转状态下快速移动到指定位置，适用于加工中心的快速定位和刀具换位操作。
2.2 G01，线性插补。
G01指令用于控制机床进行直线插补运动，实现直线加工操作。
在G01指令中需要指定加工路径的起点和终点坐标，以及加工速度和进给速度等参数。
2.3 G02/G03，圆弧插补。
G02和G03指令用于控制机床进行圆弧插补运动，实现圆弧加工操作。
在G02和G03指令中需要指定圆弧的起点、终点、圆心坐标，以及加工速度和进给速度等参数。
2.4 G17/G18/G19，选择平面。
G17、G18和G19指令用于选择加工中心的加工平面，分别表示XY平面、XZ平面和YZ平面。
在编程时需要根据实际加工要求选择合适的加工平面。
2.5 G20/G21，英制/公制。
G20和G21指令用于选择加工中心的加工单位，分别表示英制和公制。
在编程时需要根据实际加工要求选择合适的加工单位。
3. G代码编程示例。
下面是一个简单的G代码编程示例，用于控制加工中心进行直线加工操作：N10 G00 X0 Y0 Z0 ; 快速移动到起始位置。
N20 G01 X100 Y100 Z50 F100 ; 在XY平面上进行直线插补加工。
N30 G00 Z100 ; 刀具快速退刀。
N40 M30 ; 程序结束。
刀具在各坐标平面以一定的进给速度进行圆弧插补运动，从当前位置（圆弧的起点），沿圆弧移动到指令给出的目标位置，切削出圆弧轮廓。
G02为顺时针圆弧插补指令，G03为逆时针插补指令。
刀具在进行圆弧插补时必须规定所在平面（即G17~G19），再确定回转方向，如图（1）所示，沿圆弧所在平面（如XY平面）的另一坐标轴的负方向（-Z）看去，顺时针方向为G02指令，逆时针方向为G03指令。
图（1）圆弧顺逆方向一般用法：G02和G03为模态指令，有继承性，继承方法与G01相同。
注意：G02和G03与坐标平面的选择有关。
使用格式：G17 X Y F ；G18 X Z F ；G19 Y Z F ；格式中：（1）X、Y、Z表示圆弧终点坐标，可以用绝对方式编程，也可以用相对坐标编程，由G90或G91指，使用G91指令时是圆弧终点相对于起点的坐标；（2）R表示圆弧半径；（3）I、J、K分别为圆弧的起点到圆心的X、Y、Z轴方向的增矢量，见图（2）所示。
图（2）使用G02或G03指令两种格式的区别：（1）当圆弧角小于等于时，圆弧半径R为正值，反之，R为负值；（2）以圆弧始点到圆心坐标的增矢量（I、J、K）来表示，适合任何的圆弧角使用，得到的圆弧是唯一的。
（3）切削整圆时，为了编程方便采用（I、J、K、）格式编程，不使用圆弧半径R格式。
例1：如图（3），A点为始点，B点为终点，数控程序如下：图（3）圆弧插补O1；G90 G54 G02 I50.0 J0. F100；G03 X-50.0 Y40.0 I-50.0 J0；X-25.0 Y25.0 I0. J-25.0；M30；或：O1；G90 G54 G02 I50.0 J0 F100；G03 X-50.0 Y40.0 R50.0；X-25.0 Y25.0 R-50.0；M30；那么I/J/K的是如何计算的呢？通过查阅资料我们知道I/J/K指的是圆弧始点到圆心的矢量分量，是增量值。

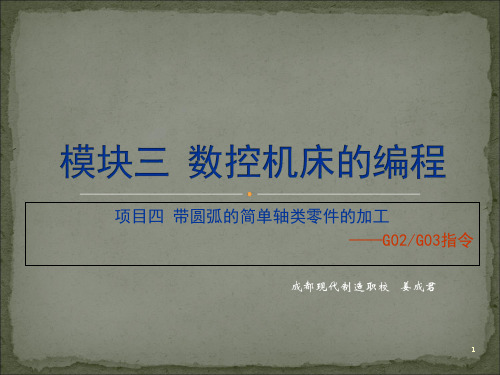

经验之谈编辑︱孙雁︱E-mail:zhiyezazhi@改革探索GOOD EXPERIENCE 在数控车床编程中，有一对指令是圆弧插补指令，即G02/G03，在各种数控系统的手册中都规定G02是顺圆插补指令，G03是逆圆插补指令。
在实际编程中，经常有学生将这对指令用错，笔者根据自己的教学实践，从分析机床坐标系的规定出发，对圆弧插补指令的使用判别进行了一些研究。
一、数控机床坐标系与运动方向的规定目前，国际标准化组织（ISO）已经统一了标准坐标系，我国也颁布了《数字控制机床坐标和运动方向的命名》（JB 3051-82）的标准，对数控机床的坐标和运动方向作了明文规定。
１．机床坐标系与运动方向（1）坐标和运动方向命名的原则。
永远假定刀具相对静止，工件坐标而运动的原则。
（2）机床坐标系的规定。
数控机床上的坐标系是采用右手直角笛卡尔坐标系。
标准机床坐标系中X 、Y 、Z 坐标轴的相互关系用右手笛卡尔直角坐标系决定：①伸出右手的大拇指、食指和中指，并互为90o 。
则大拇指代表X 坐标，食指代表Y 坐标，中指代表Z 坐标。
②大拇指的指向为X 坐标的正方向，食指的指向为Y 坐标的正方向，中指的指向为Z坐标的正方向。
③围绕X 、Y 、Z 坐标旋转的旋转坐标分别用A 、B 、C 表示，根据右手螺旋定则，大拇指的指向为X 、Y 、Z 坐标中任意一轴的正向，则其余四指的旋转方向即为旋转坐标A 、B 、C 的正向，如图1所示。
图1 右手笛卡尔坐标�统（3）运动方向的规定。
JB 3051-82中规定：机床某一部件运动的正方向是增大工件与刀具距离的方向，即为各坐标轴的正方向。
2．数控车床坐标系的确定在数控车床中，由于刀架安装位置的不同，分为前置刀架和后置刀架两种情况，其机床坐标系也是不一样的，如图2、图3所示。
（1）Z 坐标。
数控车床的Z坐标为平行于主轴轴线的坐标轴，Z坐标的正向为刀具离开工件的方向。
（2）X 坐标。
数控车床的X 坐标平行于横向导轨面，且刀具离开工件的方向为X坐标的正方向。
数控车床所有常用指令主要用他们编程还有f进给速度 s主轴转速等等这是g代码G00快速移动点定位G01直线插补G02顺时针圆弧插补G03逆时针圆弧插补G04暂停G05---G17XY平面选择G18ZX平面选择G19YZ平面选择G32螺纹切削G33---G40刀具补偿注销G41刀具补偿——左G42刀具补偿——右G43刀具长度补偿——正G44刀具长度补偿——负G49刀具长度补偿注销G50主轴最高转速限制G54～G59加工坐标系设定G65用户宏指令G70精加工循环G71外圆粗切循环G72端面粗切循环G73封闭切削循环G74深孔钻循环G75外径切槽循环G76复合螺纹切削循环撤销固定循环G81定点钻孔循环G90绝对值编程G91增量值编程G92螺纹切削循环G94每分钟进给量G95每转进给量G96恒线速控制G97恒线速取消G98返回起始平面G99返回R平面G功能字SIEMENS系统G00快速移动点定位G01直线插补顺时针圆弧插补G03逆时针圆弧插补G04暂停G05通过中间点圆弧插补G17XY平面选择G18ZX平面选择G19YZ平面选择G32---G33恒螺距螺纹切削G40刀具补偿注销G41刀具补偿——左G42刀具补偿——右G43---G44---G49------G54～G59 零点偏置G65---G70英制G71米制G72---G73---G74---G75---G76---G80撤销固定循环G81固定循环G90绝对尺寸G91增量尺寸G92主轴转速极限直线进给率G95旋转进给率G96恒线速度G97注销G96G98---G99---辅助功能 M 代码功能作用范围功能代码功能作用范围功能M00 * 程序停止 M36 * 进给范围1M01 * 计划结束 M37 * 进给范围2M02 * 程序结束 M38 * 主轴速度范围1M03 主轴顺时针转动 M39 * 主轴速度范围2M04 主轴逆时针转动 M40-M45 * 齿轮换档M05 主轴停止 M46-M47 * 不指定M06 * 换刀 M48 * 注销M49M07 2号冷却液开 M49 * 进给率修正旁路M08 1号冷却液开 M50 * 3号冷却液开M09 冷却液关 M51 * 4号冷却液开M10 夹紧 M52-M54 * 不指定M11 松开 M55 * 刀具直线位移，位置1M12 * 不指定 M56 * 刀具直线位移，位置2M13 主轴顺时针，冷却液开 M57-M59 * 不指定M14 主轴逆时针，冷却液开 M60 更换工作M15 * 正运动 M61 工件直线位移，位置1M16 * 负运动 M62 * 工件直线位移，位置2M17-M18 * 不指定 M63-M70 * 不指定M19 主轴定向停止 M71 * 工件角度位移，位置1M20-M29 * 永不指定 M72 * 工件角度位移，位置2M30 * 纸带结束 M73-M89 * 不指定M31 * 互锁旁路 M90-M99 * 永不指定M32-M35 * 不指定1. F功能F功能指令用于控制切削进给量。
